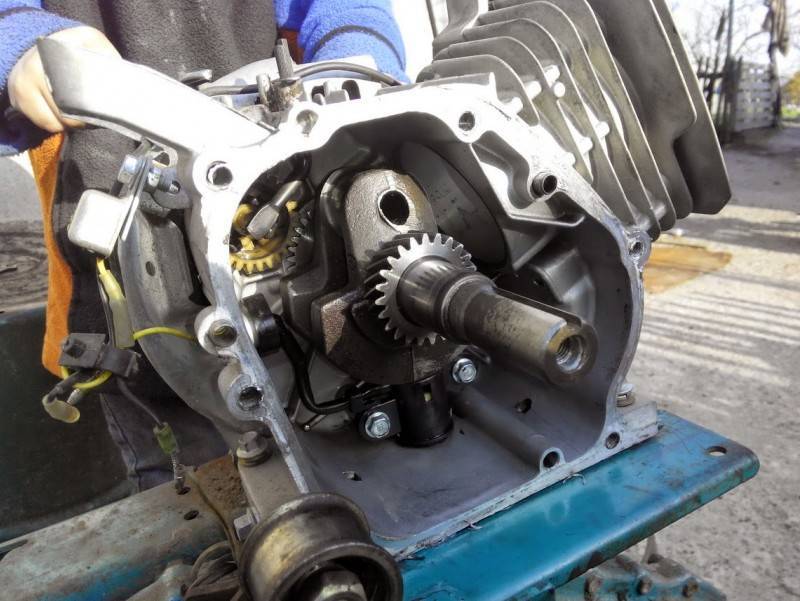

Как разобрать двигатель мотоблока

Замена и регулировка

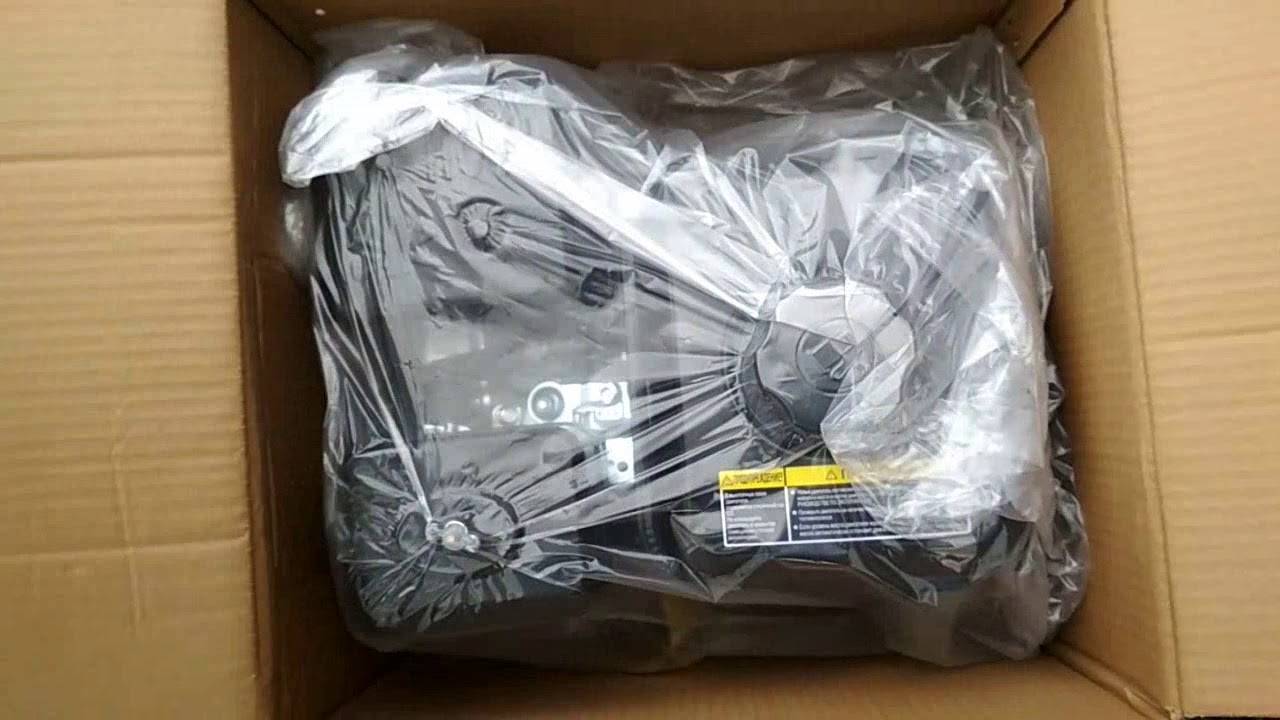

Довольно часто, к сожалению, возникает необходимость полностью поменять мотор на мотоблоке. При выборе устройства для замены рекомендовано отдавать предпочтение продукции известных фирм. Традиционные предубеждения насчет изделий китайских заводов давно стали неактуальны. Чтобы избежать переплаты средств, требуется старательно проанализировать, насколько производительной должна быть силовая установка. Покупать слишком мощный агрегат попросту нерационально.

Если даже речи о полной замене не идет, важно знать, как отрегулировать двигатель сельхозтехники. Целесообразно начинать разборку только после промывки мотора и удаления из него масла. Смазку выливают только при согретом после короткой работы двигателе

Далее приходит время снимать топливный бак. Последовательно убирают:

Смазку выливают только при согретом после короткой работы двигателе. Далее приходит время снимать топливный бак. Последовательно убирают:

  • шланг, подающий горючее;
  • фильтр для воздуха;
  • экран, прикрывающий цилиндр.

Потом снимают шкив коленчатого вала. Вслед за шкивом требуется снять вентилятор, отражатели, изолирующие кожухи маховиков. Отвинчивают крышку, убирая кольца и корпуса муфт. Когда снята шайба, можно выпрессовать маховик при помощи деревянного бруска.

Теперь, разобравшись с маховиком, удаляют крышку цилиндра, распределяющий вал и толкатель. Как только получен доступ к шатуну, убирают масляный разбрызгиватель и контргайку. Отремонтировав и поменяв поврежденные детали, проводят сборку двигателя в обратном порядке. Следует заранее ознакомиться со схемой, тогда и ошибок не будет.

Смена поврежденных клапанов для бензинового мотоблока происходит после снятия:

  • бензинового бака;
  • головной части цилиндрового блока;
  • карбюратора;
  • глушителя;
  • коробки.

Установка на резинке целесообразна, если ставится китайский мотор на отечественные мотоблоки. В качестве площадки часто используют резиновые подушки. В качестве их подходят части переднего амортизатора от автомобиля классической схемы. Наряду с необходимостью переставить отдельные детали двигателя мотоблока, у многих людей возникает потребность самому поставить электростартер. Этот стартер придется грамотно подключить к аккумуляторной батарее.

Венец прикрепляют только к снятым маховикам. Предварительно убирают все мешающие части мотора. Для удаления маховика во многих случаях не обойтись без специального ключа. В маховом узле ставят генератор и его магниты. Когда клеммы и контакты батареи совмещены, следует провести пробный пуск мотоблока.

Как работает?

Чтобы разобраться в поломках и устранить их, важно понимать, как все работает в нормальной ситуации. Остановимся для большей простоты только на моделях с ДВС

Раньше встречались двухтактные мотоблоки, но сейчас они все больше вытесняются четырехтактными аналогами. Также набирают популярность и дизельные устройства. Что касается трансмиссии, она может выполняться в трех разных вариантах.

Традиционный подход подразумевает использование зубчатой трансмиссии. Несмотря на приличный уровень надежности, этот аппарат занимает много места. Передача усилия происходит при помощи либо конуса, либо цилиндра. Легкие мотоблоки преимущественно оборудуются зубчато-червячной трансмиссией. Типичный принцип работы регулятора мотоблока содержит:

  • устройство, следящее за количеством оборотов;
  • тягу, соединяющую этот аппарат с дроссельной заслонкой;
  • пружину.

Контрольный агрегат действует на основе пневматической или механической связи. «Пневматика» означает наличие своеобразного крыла, реагирующего на скорость воздушного потока. Центробежные варианты подразумевают размещение внутри картера особого распределительного вала. Он дополняется небольшими грузиками и легко двигающимся штоком. Тяга выполняется из проволоки, а чувствительность пружины определяет, насколько точно будут выдерживаться значения оборотов.

Роль механизма газораспределения состоит в подаче смеси топлива и воздуха в цилиндр. Но то же самое устройство также обеспечивает удаление отработанных газов. Чтобы влиять на степень сжатия, используется декомпрессор. Бензиновые моторы обязательно оснащаются карбюраторами, отвечающими за подготовку топливно-воздушной смеси. Независимо от вида топлива большую роль играет пусковое устройство.

Проведение диагностики

Такой процесс считается важным этапом ремонта. Благодаря ему можно определить причину неисправности, которую требуется устранить при осуществлении ремонта оборудования.

При проведении диагностики следует очень внимательно изучить свечи. Если на них наблюдается большое количество топлива, тогда можно говорить о переизбытке бензина в цилиндрах. Чтобы ликвидировать данную неполадку, рекомендуется устранить все топливо из цилиндра и хорошо его просушить, а после необходимо отрегулировать форсунки оборудования, дабы нормализовать подачу топлива. Стоит отметить, что прежде чем проводить данные манипуляции, рекомендуется прекратить подачу топлива.

Следующей причиной плохой работы двигателя может оказаться присутствие нагара на свечах зажигания. Чтобы устранить данную проблему, рекомендуется зачистить свечи при помощи мелкой наждачной бумаги и проверить расстояние между электродами. В норме оно должно составлять от 0,7 до 1 мм.

Прежде чем приступать к замене свечей (если было обнаружено отсутствие искры), рекомендуется провести проверку старых свечей на функциональность: стоит присоединить их при помощи вспомогательного провода к аккумулятору. Благодаря этому возможно выявить проблемы с проводкой.

Как сделать редуктор для мотоблока своими руками

Между червячным и цепным редукторами для мотоблока есть отличия нескольких важных характеристик: передаточное отношение, КПД, количество валов и передач, угловые скорости и мощность.

Какие бывают редукторы для мотоблока

На дешевые мотоблоки обычно устанавливают не разборные редуктора. Конструкция такого агрегата не отличается особой надежностью. Также у него невелик срок службы. К тому же невозможно провести ремонт или разборку-сборку. В изготовлении таких агрегатов используют низкокачественный металл и негильзованные детали. Для того, чтобы понять, почему невозможно длительное время использовать редуктор, нужно ознакомиться с его схемой.

На дорогие мотоблоки принято устанавливать разборные редуктора. Благодаря чему можно разбирать редуктор мотоблока и проводить техническое обслуживание. Ремонтируют редуктор мотоблока для увеличения срока службы, если при этом применяются высококачественные запчасти при замене неисправных элементов.

В обязательном порядке необходимо регулярно проводить диагностику редуктора, чтобы вовремя отремонтировать необходимый узел. Также должна проводиться регулярная смазка редуктора, что позволит использовать агрегат намного дольше. Чаще всего редуктор для мотоблока используют, чтобы высокая угловая скорость преобразовывалась в низкую. На входном вале отмечается высокая скорость, а на выходном вале отмечается низкая скорость.

Во избежание неожиданных поломок, необходимо проводить регулярное техническое обслуживание, что позволит успешно работать на сельскохозяйственной машине. Если изменение угловой скорости происходит ступенчато, редуктор называют коробкой передач, если же изменение происходит бес ступенчато — вариатором.

Самодельный угловой редуктор для мотоблока

Редуктор мотоблока можно сделать самому. Для этого потребуется сделать расчет номинальной мощности ( Pn);Pn=Ре(л.с.)хFS, в результате чего определяется у конической шестерни правильный тип угла. Также рассчитывается крутящий момент и количество оборотов в минуту.

Также нужно определить условия эксплуатации самодельного редуктор для мотоблока, что включает в себя: радиальную и осевую нагрузку на концы валов, минимальную и максимальную температуру, определение окружающих условий, прерывистый или не прерывистый операционный цикл, тип смазочного материала.

После определения технических параметров, можно начать собирать угловой редуктор. Для этого необходимо угловому редуктору выбрать корпус.

Например можно использовать заводской, с мотоцикла Урал или Днепр. Затем, исходя из диаметра корпуса редуктора делаем из стали корпус подшипников вала-шестерни. Здесь используем соответствующего размера сверло и штангенциркуль. Затем в соответствии с задуманными размерами выбираем подшипники вала-шестерни (2 шт).

На обратной стороне редуктора устанавливаем стальной фланец. У него внутри будет находится стальная шайба и фланцевый подшипник. Используя несколько винтов, крепим стальной фланец к корпусу генератора. Перед этим подбираем ведомый вал-шестерни, стальную шпонку и ведущую шестерню. Все узлы соединяются с передаточным механизмом и валом роторного генератора. Шкив клиноременной передачи располагается на передаточном механизме и крепится к ведомому валу-шестерни гайкой и пружинной шайбой. Чтобы собрать самодельный угловой редуктор, потребуются такие инструменты: штангенциркуль и линейка, прямая и крестовая отвертка, сверла по металлу, напильники и надфили по металлу, кусачки и плоскогубцы, резиновые прокладки, тиски и молоток.

Это интересно: Какой мотоблок Рысь надежнее — разбираем вместе

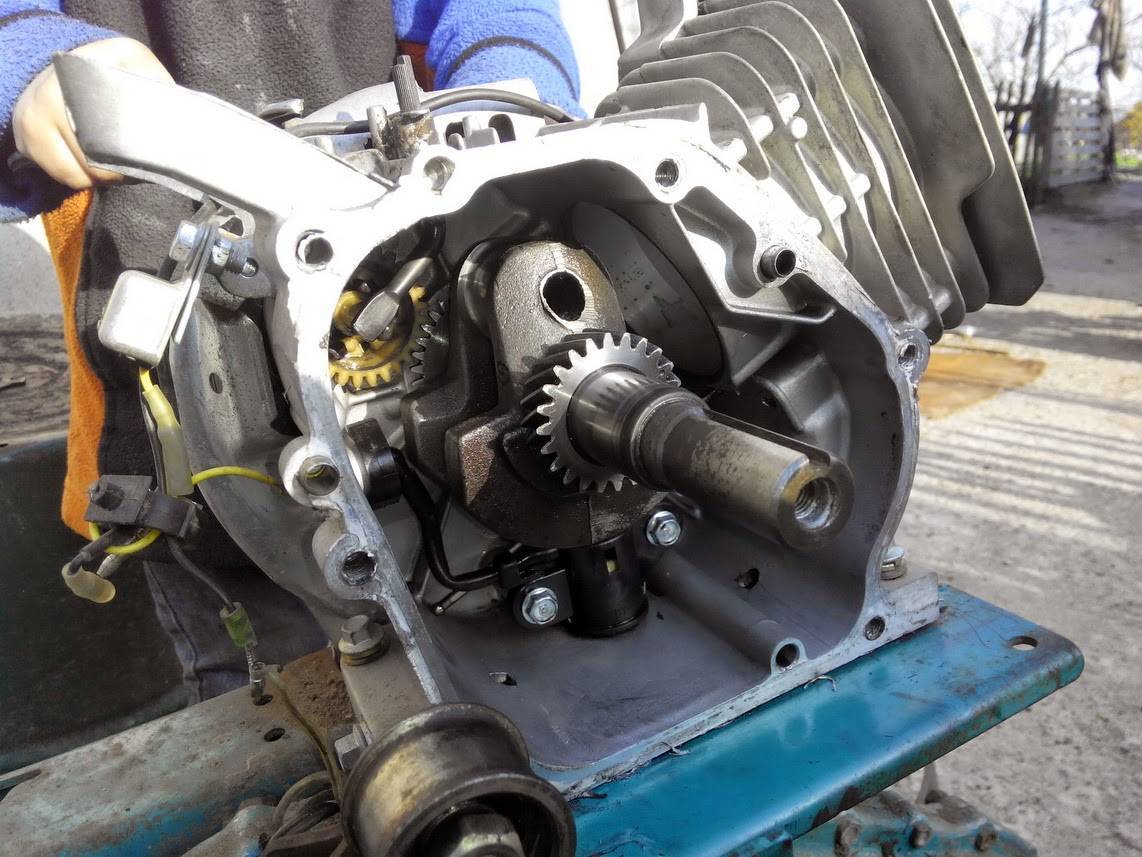

Как разобрать двигатель на мотоблоке агро

Для перевода двигателя на бензин Аи-92 необходимо заменить свечу А11-3 на свечу А17В и отрегулировать угол опережения зажигания, сместив его на 2 градуса против часовой стрелки.

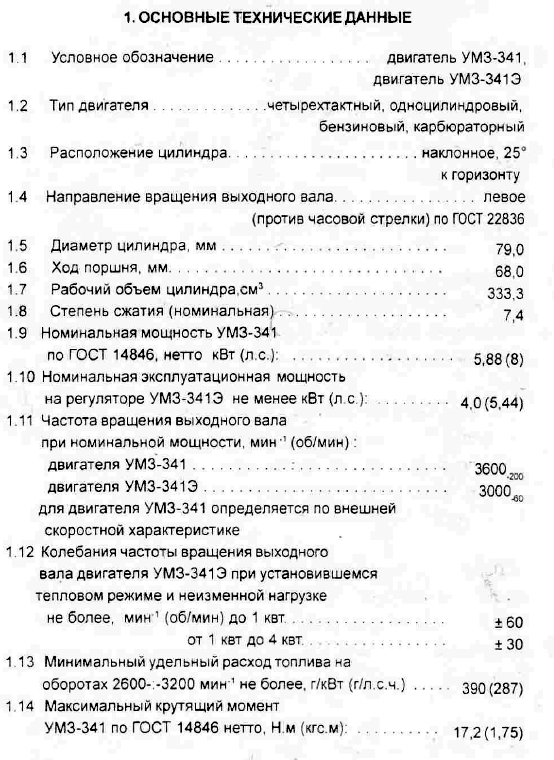

Подробные технические характеристики двигателя УМЗ-341

Двигатели рассчитаны на эксплуатацию в следующих условиях:

— температура окружающего воздуха от минус 20 до плюс 40°С.

— относительная влажность окружающего воздуха до 98% при температуре плюс 25°С

Двигатели УМЗ-341 и УМЗ-341Э представляют собой одноцилиндровый, четырехтактный, бензиновый, карбюраторный двигатель с верхним расположением клапанов, искровым зажиганием, с горизонтальным расположением вала двигателя, с наклонным расположением цилиндра, имеет центробежный всережимный регулятор оборотов уравновешивающий вал.

Двигатель УМЗ-341 предназначен для установки на мотоблоке Агро производства ОАО»УМПО», поставляемый на внутренний рынок и на экспорт в страны с умеренным климатом

Двигатель УМЗ-341 Э изготовлен на основе базовой модели УМЗ-341 и предназначен для привода электроагрегата АБ-4.

РЕГУЛИРОВКА ДВИГАТЕЛЯ

Регулировка карбюратора УМЗ-341

Регулировка карбюратора двигателя производится в случае неустой­чивой работы двигателя

1 Запустить двигатель и прогреть его без нагрузки от 2 до 3-х минут.

2 Вывернуть винт регулировочный холостого хода 8 (рисунок 3) до положения, при котором двигатель начинает работать неустойчиво медленно заворачивая винт, добиться устойчивой бесперебойной работы двигателя

3 Вращением упорного винта 10 установить дроссельную заслонку в положение наименьшего открытия, при котором двигатель устойчиво работает на минимальной частоте вращения холостого хода, затем вращением регулировочного винта 12 добиться максимального увеличения оборотов двигателя. Упорным винтом 10 отрегулировать регламентированные обороты

4 Если бензин переливается через поплавковую камеру карбюра­тора необходимо снять поплавковую камеру и проверить состояние поп­лавка, запорной иглы, седла клапана

Карбюратор

Регулировка тепловых зазоров клапанов на двигателе УМЗ- 341

Регулировку зазоров между клапаном и коромыслом производить на холодном двигателе в следующей последовательности

— снять крышки 4 и 5 головки цилиндра и стартер;

— проверить затяжку гаек крепления головки цилиндра;

— установить поршень в верхнюю мертвую точку (ВМТ) такта сжатия,

— отпустить контровочную гайку 6 и втулку 7 коромысла 8 и, вставив пластину щупа 0.08 или 0,1 мм между пятой коромысла 8 и торцем клапана 3, затянуть втулку 7 так, чтобы пластина щупа проходила в зазор без закусывания затянуть контровочную гайку 6;

— проверить тепловые зазоры между пятой коромысла и торцем стержней впускного и выпускного клапанов

Установить крышки головки цилиндра и стартера на место, закрепив гайками.

Примечание: Для более точной установки поршня в верхнюю мертвую точку необходимо снять кожух вентилятора и совместить метку»Э”на торце маховика со штифтом “Г «на корпусе картера (рисунок 1 лист З).

Устройство двигателя

Неисправности двигателя

Приводим первый лист возможных неисправностей и методов их устранения из руководства пользователя, боле подробно вы узнаете изучив инструкцию полностью.

Как заменить двигатель УМЗ-341 установленный на мотоблоке Агро на Lifan? Многие хотят заменить этот двигатель на более современный, для них очень полезное видео.

Возможные причины

Мотоблок заводится и глохнет? Почему так происходит? Причин, по каким мототехника не заводится при пуске, может быть несколько. К ним можно причислить:


И в случае если засоряются жиклёры

Если мотоблок Нева не заводится, причины тоже могут быть разными. Иногда проблема скрывается в неисправности свеч зажигания, исполняющих немаловажную роль в пуске карбюраторного ДВС, либо свеч накаливания, которые обеспечивают запуск дизельного двигателя. В случае если устройства запала делаются мокрыми, что случается из-за закидывания их ТВС, в них начинает исчезать искра. При отсутствии искрообразования не совершается зажигание топливно-воздушной смеси, и, следовательно, мотор не завести.

Решить подобную задачу можно различными способами:

Если при осмотре карбюраторного двигателя либо дизеля не было выявлено дефектных свеч, но трудности сохранились, да и ещё и сопровождаются хлопками в глушитель, необходимо проконтролировать функциональность абсолютно всех приборов, отвечающих за воспламеняемость горючего. Дефект в них также может быть предпосылкой того, что мотоблок не заводится. Диагностику правильнее осуществлять в сервисном центре, где специалисты отыщут причину повреждения и квалифицированно проведут восстановление.

Мототехника не заводится и при недостатке смазочной жидкости в двигателе. Определённые модификации оборудованы особыми контрольными датчиками, которые при нехватке смазки не дают завести мотор

Особенное внимание необходимо уделять тем вариантам машин, у которых нет таких измерителей. Рано или поздно степень смазочной смеси дойдёт до предельного значения, и если ее не компенсировать до нормы, это в скором времени приведёт к износу элементов и, как результат, к капитальному ремонту мотора

Как обслуживать мотокультиваторы самостоятельно (в домашних условиях)

Сервис культиватора в домашних условиях вполне выполнимое задание, оно под силу тем потребителям, которые имеют в запасе хоть немного технических знаний и навыков.

По своей конструкции мотокультиватор не является чем-то невообразимо сложным. У него имеется двигатель, редуктор и рама. Это основные части. Есть еще ручки для удерживания во время работы и система управления. А теперь остановимся подробней на каждой части механизма и разберёмся в их сервисном обслуживании.

Рама – это наиболее прочная и тем самым надёжная часть культиватора. На ней крепятся двигатель и редуктор, а также ручки управления и переноски. Желательно после каждой эксплуатации приводить раму в порядок и удалять с неё части почвы, тогда материал будет значительно меньше портиться. Следует позаботиться об установке на раму защитных щитков. Благодаря им вы будете ограждены от возможных травм, например, случайно отскочившим от фрезы камушком или внезапно порвавшимся ремнём редуктора. Ещё во время работы, земля от фрезы летит как на раму, так и на двигатель с редуктором, а это чревато поломкой.

Редуктор в культиваторе может быть червячным или цепным (в мотоблоках он шестеренчатый). В любом редукторе применяются жидкие смазочные вещества

Чтобы работа редуктора была безотказной, необходимо уделять внимание стыкам на корпусе, чтобы масло не подтекало, если такая неприятность существует, стоит подтянуть крепёжные соединения. Не забывайте через каждые два сезона менять грязное масло на чистое

После использования техники необходимо чистить редуктор и его сапун (узел для удаления избыточного давления в атмосферу). Перемещать оборудование нужно вертикально, тогда не будет вытекать смазка из редуктора (через сапун).

Двигатель передаёт вращение на цепной редуктор способом ременной передачи, поэтому следите за её ремнём, как только увидите свисающие нити или трещины на нём, меняйте без замедления. А при смене ремня проведите за одно и чистку пазов (бензином) шкивы посадки ремня. На саму передачу советуем установить кожух для защиты.

Лучше работать в условиях сухой почвы, ведь работая с влажной почвой, нагрузка на культиватор сильно повышается, а это негативно сказывается на работе червячного редуктора. Если учесть факт того, что в мотокультиваторах с таким редуктором рамой служит корпус от редуктора, то траты на последующий ремонт могут равняться цене за новый агрегат.

Двигатель – это одна из основных частей культиватора, можно сказать его сердце. В основном монтируются четырёхтактные моторы (бензиновые). Они собираются особенным способом, чтобы был обеспечен лёгкий доступ ко всем важным системам управления (требующие частого ухода): системе топлива, смазочной системе, системе зажигания и охлаждения. Техобслуживание двигателя – самый важный момент, поэтому ниже мы рассмотрим его подробнее.

Ручки

Обращайте внимание и на ручки, за которые держитесь при управлении, их прорезиненные накладки со временем изнашиваются, поэтому вовремя меняйте или укрепите старые при помощи изоленты

Трос. Все приборы для управления обязательно должны быть тщательно отрегулированы, если они не поддаются регулировке, то нужно проверить целостность и надёжность подключения привода (в основном это трос в оплётке). Если культиватор находиться в местах влаги, то трос вполне может потерять способность перемещения в оплётке. Тогда трос заменяют новым или же разбирают оплётку, очищают от коррозии и смазывают трос.

Устранение проблем с запуском

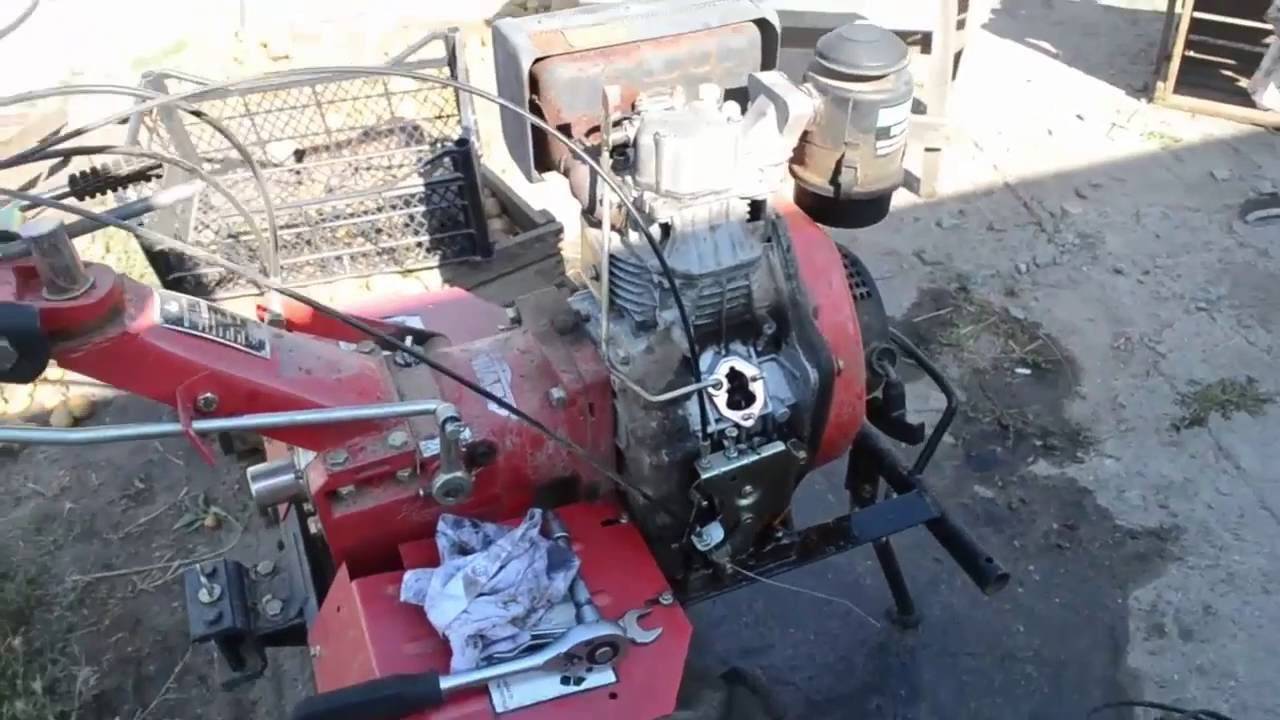

Часто ремонт двигателя мотоблока нужен из-за того, что этот мотор не заводится. Если такая проблема возникает после зимнего хранения, можно подозревать:

  • засорение горючего или масла водой;
  • окисление электрических контактов;
  • повреждение изоляции;
  • появление твердого мусора в карбюраторе.

Чтобы предотвратить эти нарушения, требуется перед каждым запуском внимательно осматривать любые соединения. Заметив малейший зажим троса, тем более его перекручивание, заводить двигатель нельзя.

Еще до самого первого пуска надлежит оценить, хватает ли масла в картере. При недостатке его вероятно быстрое разрушение поршневой группы. Меньше чем за секунду цилиндры покроются заусенцами.

В таком случае потребуется очень серьезный ремонт, а порой и вовсе замена поврежденных деталей. Иногда нестабильность в функционировании аппарата провоцируется оставлением смазочного состава на зиму. Если дело именно в этой причине, за первые несколько мгновений после пуска из выхлопной трубы будут валить клубы белого дыма. Сразу вслед за этим силовая установка заглохнет.

Дизельные мотоблоки тоже могут не заводиться из-за недостатка масла. Лишь немногие модели оснащены системами, защищающими от падения уровня смазки. Большинству людей придется следить за исправностью мотоблока самостоятельно. Также стоит учесть, что сбои возникают вследствие систематического применения неподходящего горючего. Если обычные рекомендации не дают особого эффекта, нужно снять свечу и посмотреть, нет ли там пятен масла.

Масло, тем более нагар, следует аккуратно вычищать. Затем свечу обязательно сушат. Подсушить требуется и цилиндр. В качестве «сушки» применяют очень простой прием: неоднократное резкое вытаскивание стартерного троса. Часто возникает вопрос: что делать, если мотоблок не заводится, при этом дымит черным дымом.

Обычно такое проявление показывает, что двигатель переполнился бензином. Также стоит опасаться повреждения поршневой группы. Если оба предположения оказались неверны, надо обращаться в сервисный центр. Дальнейшие попытки устранить неполадки самостоятельно могут привести к усугублению поломки.

Когда нарушения связаны с отсутствием горючего в рабочей камере, свеча окажется сухой.

Бороться с такой проблемой можно, если:

  • вылить прежнее топливо;
  • основательно отмыть бензиновый или дизельный бак;
  • очистить фильтр для воздуха;
  • вычистить топливный шланг и жиклеры струей сжатого воздуха;
  • добавить свежее горючее;
  • после открытия топливопровода обдуть канал, расположенный в крышке бензобака.

В некоторых случаях сбой связан с тем, что бензин попал в картер для масла. Проверять, нет ли этой проблемы, надо после любой наладки, настройки карбюратора.

Если засорение смазки топливом происходит постоянно, надо посмотреть иглу карбюратора. Вполне вероятно, что как раз этот узел стал слабым местом. Стоит заметить, что иногда еще мотор мотоблока стреляет в глушитель, и, быть может, даже с пламенем.

Наиболее вероятная причина – неполнота сжигания топлива. Она провоцируется:

  • пропусками в зажигающей системе;
  • чрезмерно насыщенной топливной смесью;
  • неоправданным нагревом этой смеси.

Когда еще и мотоблок не желает действовать, перебои в системе зажигания надо искать вдумчиво и последовательно. Обследуют магнето, колпаки, свечи и высоковольтные провода.

Первостепенную важность имеет поиск даже незначительных загрязнений. Если все чисто, требуется осмотреть контакты проводов зажигания

Далее проверяют стабильность электродов, замеряют расстояния между ними при помощи особого щупа.

В чем заключается роль карбюратора мотоблока

Работа системы питания двигателя обеспечивает бесперебойную подачу рабочей смеси (топлива и воздуха) в камеру сгорания мотора. Причем дозирование различно: при функционировании в холостом режиме поступает минимально необходимое ее количество, а в рабочем – оптимальное для обеспечения нужной тяги, чтобы мотоблок мог выполнять свои обязанности.

Отрегулировать своими руками карбюратор на мотоблоке Агро можно самостоятельно, не прибегая к помощи мастеров. Понадобится всего лишь пара отверток.

Из каких частей состоит:

  • поплавок с клапаном в виде иголки;
  • камеры поплавка;
  • пространство (камера), где воздух смешивается с топливом;
  • диффузор, устройство для распыления рабочей смеси;
  • дроссельной задвижки;
  • воздушные и топливные клапана с вкрученными калиброванными жиклерами.

В данном видео вы узнаете, как отрегулировать карбюратор:

Поплавок устанавливает совместно с иглой уровень бензина в основной камере. Как только бензин уходит, поплавок опускается и приподнимает иголку, которая пропускает следующую порцию топлива.

Распылительное устройство, находящееся между поплавковой и смесительной камерой, отправляет дозу бензина в смесительную камеру, где он смешивается с воздухом и после этого поступает в камеру сгорания.

Это интересно: Как эксплуатировать и обслуживать редуктор для мотоблока: разбираемся во всех подробностях

Описание

Мотоблоки Агро производятся в г. Уфе на «Уфимском моторостроительном производственном объединении». Это предприятие является ярким представителем производителей авиационных двигателей в России. Впервые разработкой мотоблока Агро занялись в 1996 году, а к 1998 он уже был поставлен на серийное производство. Далее он нашел широкое применение в фермерских угодьях и садовых участках.

Особенностью мотоблоков Агро является то, что двигатели не закупаются из-за границы, а производятся непосредственно на заводе. Благодаря этому можно значительно снизить цену устройства. При этом качество сборки остается на высоком уровне.

Изначально производство мотоблоков серии Агро производилось на Уфимском моторостроительном заводе. Модель выходила под маркой Агрос, но вскоре была переименована.

На мотоблоках Агро устанавливается двигатель УМЗ-341. Это одноцилиндровое четырехтактное устройство мощностью 8 л.с. Он успешно конкурирует с импортными моделями. Среди российских производителей аналогов ему просто нет.

В последнее время особой популярностью пользуются двигатели Лифан. Они являются идентичной копией известной модели HONDA GX-220. При этом цена на мотор Лифан значительно ниже, что позволяет оставить цену на прежнем уровне.

Благодаря малой механизации конструкторам удалось достичь большой надежности и завидной мощности, при этом сохранив простоту в процессу управления.

При помощи большого веса и более высокому тяговому усилию устройство производит максимальную механизацию ручного труда.

Мотоблок Агро может:
