Как разобрать редуктор болгарки интерскол

Возможные электрические неисправности

Неисправности электрической части болгарки Bosch условно можно разделить на простые и сложные.

Простые неисправности электрической части болгарки Bosch

Если Вы включили болгарку, а она отказывается работать, начните искать неисправность с обрыва провода подачи питания. Чаще всего обрыв провода проявляется в месте входа в болгарку или в вилку. Не допускайте скруток, это приведет к короткому замыканию в инструменте.

Для определения такой неисправности необходимо вскрыть крышки ручки болгарки. В болгарках Bosch до 1000 Вт крышка крепится одним винтом в торце. У болгарок Бош свыше 1000 Вт крышка ручки крепится несколькими винтами.

При помощи тестера прозвоните цепи питания от входной вилки поз.5 до выключателя. При целой цепи переходите к проверке работы выключателя. В болгарках Bosch применяются простые выключатели, управляемые рычагом включения.

Но электрические контакты выключателя подгорают и становятся причиной отказа работы болгарки. Восстанавливать контакты пластмассового выключателя нецелесообразно, надо менять на новый.

Если выключатель цел, при помощи тестера проверьте наличие цепи от каждого штырька вилки до каждой угольной щетки.При целых цепях болгарка должна включаться. Если не вращается, то неисправность по механической части. Возможно заклинивание шестеренок или разрушение подшипников.

Проверка электродвигателя

Если ваша болгарка Бош набирает обороты вне зависимости от вас, начинает сильно греться, искрить, надо обратить внимание на целостность обмоток ротора, статора. Непроизвольный набор оборотов ушм указывает на неисправность обмоток статора

Целостность обмоток проверяется тестером, а короткое замыкание между витками проверяется специальным прибором

Непроизвольный набор оборотов ушм указывает на неисправность обмоток статора. Целостность обмоток проверяется тестером, а короткое замыкание между витками проверяется специальным прибором.

Как определить неисправность ротора

Ремонт ротора представляет собой сложный технологический процесс, доступный мастерам с прямыми руками.

На неисправность ротора указывает падение оборотов двигателя, появление у одной из щеток длинного искрящегося следа. Это первый признак короткого замыкания витков обмотки якоря.

Ремонт ротора предпочтительно выполнить в специальных мастерских. А можно перемотать и самостоятельно, если вы решили сами произвести ремонт болгарки Bosch своими руками.

Темный цвет обмотки ротора и подгоревшие ламели коллектора указывают на короткое замыкание в цепях ротора. Неисправность устраняется только заменой на новый ротор.

Ремонт статора

Ремонт углошлифовальной машины bosch включает в себя и восстановление статора. Основным признаком выхода из строя статора является самопроизвольное увеличение оборотов работающей болгарки, которые невозможно уменьшить регулировками.Подгоревшая обмотка статора меняет цвет, становится темнее. Сердечник статора от высокой температуры также темнеет.

Статор перематывать проще, хотя и здесь надо соблюдать определенные правила и последовательность.

Если вы сняли крышку корпуса статора, внимательно осмотрите состояние угольных щеток и ламелей коллектора ротора.

Длина угольных щеток не должна быть менее 8 мм. Кстати, в болгарках Бош применяются угольные щетки с «выстрелом», устройством, останавливающем работу болгарки при минимальной длине угольной щетки.

Ламели коллектора не должны иметь следов нагара или износа. Нагар легко удаляется при помощи ваты, смоченной в спирте. Перегрев статора и короткое замыкание ротора

Видео: Минутка вандализма) (17) Болгарка Бош GWS 850 CE / к чему приводит полировка болгаркой

Неисправности регуляторов оборотов

В болгарках серии Бош, особенно малой мощности, установлены регуляторы частоты вращения. Доступ к регулятору частоты вращения осуществляется путем вскрытия ручки корпуса статора, держащейся на одном торцевом винту.

Диапазон частоты вращения регулятора можно выставлять потенциометром, скрытым в панели ручки.

Неисправный регулятор снимать достаточно легко, поскольку крепится только на направляющей.

Ремонт регулятора оборотов ушм представляет собой сложный процесс, выполнение которого требует не только специальных знаний, но инструментов и оснастки.

Если регулятор оборотов вышел из строя, а нового нет, то отсоедините подводящие провода и установите перемычку.

Красным показана перемычка, устанавливаемая при выходе из строй регулятора оборотов.

Частые неисправности, причины и решение, запчасти

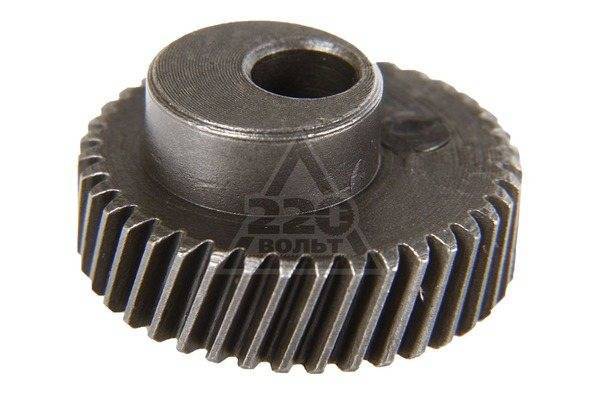

Шестерни редуктора (компл.) BOSCH GWS 6-100. Фото 220Вольт

Работа в тяжелых эксплуатационных условиях (некачественная смазка шестерен, длительная работа при повышенных нагрузках, наличие большого количества пыли при работе и другие), долговременный период использования электроинструмента приводят к появлению поломок редуктора, где наиболее характерные следующие.

  • Износ рабочей поверхности конической пары шестерен, при котором редуктор работает с повышенным шумом, а по достижении критической величины возможно проскальзывание шестерен друг относительно друга.
  • Ресурс работы подшипников ограничен. Шум и вибрация при работе болгарки являются факторами, при появлении которых следует проверить подшипники на наличие люфтов. Изношенные подшипники подлежат замене (ссылка на статью об этом).
  • При жесткой эксплуатации возможен скол и поломка зубьев шестерен редуктора. Здесь возникает очень сильная вибрация болгарки при работе, сопровождаемая немалым шумом.

Решить проблему восстановления работоспособности болгарки можно самостоятельно при наличии необходимых инструментов, запчастей, навыков работы слесарем. Если нет уверенности в собственных силах, рекомендуется обратиться в сервисные центры, где ремонтом займутся профессионалы. Выбрать подходящий можно по этой ссылке. В отдельном разделе представлены компании, в которых сделают качественный ремонт и заменят вышедшие из строя детали на новые, имеющиеся в наличии у сервиса.

10 способов применения редуктора от болгарки

Основная страничка » Кузнецам » Как сделать » 10 методов внедрения редуктора от болгарки

Болгарка состоит из электронной и механической частей. В процессе использования может сгореть электропривод, при неплохом состоянии редуктора. Вероятен оборотный вариант — детали редуктора (на корпусе появились трещинкы, шестерни износились, подшипниковые узлы вышли из строя) имеют критичные разрушения, при исправно работающей электронной части болгарки. Некие умельцы не списывают в таких случаях в утиль всю болгарку, а пробуют отыскать применение ее исправной части. Самые изобретательные после покупки новейшей болгарки находят применение целой ранее эксплуатируемой УШМ в других механизмах, где требуется электропривод и редукторная передача.

На триммер

Хозяев дачных и приусадебных участков заинтригует последующее. Многие из их пользуются триммерами для содержания местности в соответствующем порядке. Не исключен вариант выхода из строя электродвигателя, установленного на таком устройстве. Создатель предлагает использовать заместо него болгарку. Зачем делается кронштейн из отходов материалов, который устанавливается на место спаленного мотора. Не считая кронштейна следует сделать переходник от шпинделя болгарки к гибким валам триммера. В установленную конструкцию крепится болгарка и триммер готов к выполнению покоса разросшейся травки.

Количество оборотов таковой модернизированной конструкции порядка 10000 об/мин. На таких оборотах покос травки осуществляется довольно отлично. Может быть, что применение болгарок малого ряда мощностей для понижения весовых и габаритных черт триммера будет приводить к перегреву болгарок при работе. Следует смотреть за температурой редуктора болгарки и по мере надобности делать перерывы.

На бензопилу, как использовать УШМ как насадку и прочие варианты

Различные способности насадок УШМ делать технологические операции (отрезка, зачистка, шлифовка, полирование и другие) сводятся к нулю при отсутствии электропитания. Болгарка делает свои функции только при наличии электричества. Но, в критериях улицы существует устройство в виде бензопилы, на которые насадки УШМ можно установить. Зачем следует выполнить последующие деяния с бензопилой:

  • снять с нее штатные цепи и шины;
  • заместо звездочки установить шкив;
  • одеть на шкив ремень и придавить крышкой;
  • выполнить натяжение ремня при помощи специального устройства.

В последующем показана установка насадки УШМ с отрезным диском и используемые при всем этом инструменты.

Станок

В качестве 1-го из конструктивных частей создаваемого создателем в последующем сверлильного станка является редуктор от болгарки (!как разобрать редуктор вы узнаете тут). Работа в паре с электродвигателем от стиральной машинки дает возможность получения оборотов сверла в согласовании с требуемыми технологическими режимами обработки материалов. Ротор болгарки обрезается по длине, нужной для надежного закрепления резиновой втулки, выполняющей роль упругой муфты. Другой конец втулки крепится на вал электродвигателя. Крепление делается при помощи хомутов.

Станок имеет несколько степеней свободы. Не считая подъема ввысь/вниз при помощи ручки и подпружиненных подвесок, рычажная система позволяет поменять положение режущего инструмента в горизонтальной плоскости. Целенаправлено использовать в качестве настольного приспособления для получения отверстий в деталях из металла и дерева.

Что чаще всего ломается на болгарках разных марок

Практически не имеет никакого значения, какой марки ваш инструмент DeWalt или Intertool. Рано или поздно наступит необходимость приступить к ремонту болгарки, выполнить который можно легко и быстро, если правильно определить поломку. Главная причина возникновения поломок УШМ заключается не в качестве этого инструмента, а в том, что мастера в большем числе их неправильно эксплуатируют. Как можно неправильно эксплуатировать угловую шлифмашинку?

По предназначению различают два типа углошлифовальных машинок:

  • Бытовые — категория электроинструмента, главное назначение которого заключается в применении их по дому. Они не подходят для постоянных и продолжительных нагрузок, так как детали изготовлены из низкопрочных материалов. Работать бытовыми углошлифмашинками можно не больше 10 минут непрерывно, после чего нужно сделать паузу на аналогичный промежуток времени, чтобы дать остыть двигателю и прочих составляющим. Естественно никто не засекает время, сколько он работает агрегатом. Когда возникает необходимость, мы берем в руки инструмент и выполняем поставленную задачу до конца. Продолжительность работы агрегатом при этом может составлять от 10 минут до 1 часа, посредством чего в результате и возникают поломки УШМ. Бытовые болгарки могут служить намного дольше профессиональных, но при условии их правильной эксплуатации. Если понадобится ремонт бытовой болгарки своими руками, то специалисты рекомендуют лучше сразу купить новый инструмент
  • Профессиональные — особый вид электроинструмента, главное назначение которого заключается в продолжительности работы прибором. Их составные детали изготавливают из прочных и качественных материалов, поэтому они выносливы и устойчивы к продолжительным нагрузкам. Работать профессиональными болгарками можно непрерывно по 40-50 минут, и не переживать о том, что может перегреться двигатель. Они на это рассчитаны, поэтому если вы сталкиваетесь с ситуацией, когда ваш бытовой агрегат часто выходит из строя, то значит надо перейти на профессиональные модели. Особенно это касается мастеров, которые в целях экономии покупают бытовые модели, но при этом работают ними по стройке, эксплуатируя по 8-10 часов в сутки

Зная отличие между бытовыми и профессиональными моделями, облегчается выбор электроинструмента. От выбора электроинструмента и его применения зависит, как часто понадобится выполнять своими руками ремонт болгарок.

Разберемся в вопросе о том, что же чаще всего ломается на болгарках. Чаще всего встречаются следующие признаки неисправностей:

  1. Не включается прибор — при очередной необходимости воспользоваться УШМ, обнаруживается, что она не работает. Причинами такой неисправности могут выступать такие факторы: отсутствие питания в розетке, поврежден сетевой провод, отошли контакты, сломалась кнопка или стерлись щетки. Зачастую, как показывает практика, изнашивается на угловых шлифмашинках место входа сетевого кабеля в конструкцию корпуса. Именно здесь и надо искать место, где повредился контакт
  2. Ток в прибор поступает, но двигатель не работает — это означает, что с высокой долей вероятности из строя вышла кнопка. На болгарках кнопки неремонтируемые, поэтому после небольшой проверки, ее следует просто заменить
  3. Искрение агрегата во время работы и возникновение запаха гари — это значит, что пришла пора заменить графитовые щетки. Они имеют соответствующий ресурс, поэтому признаки искрения в области расположения щеток означают, что они стерты и качество контакта низкое
  4. Появление посторонних звуков после запуска мотора — треск и звонкий звук являются признаками износа подшипников или шестерней. Чтобы выяснить точную причину гула инструмента, его понадобится разобрать и осмотреть механические детали

Это основные виды неисправностей, выявить которые может даже новичок. Подшипники и щетки принадлежат к категории расходных деталей, поэтому не удивляйтесь, если через полгода эксплуатации агрегата возникнет необходимость их замены. С простыми видами поломок на болгарках все понятно, но часто бывает так, что все вроде проверено, а инструмент не работает. Что же делать в такой непростой ситуации? Для этого нужно углубиться в тематику ремонта болгарок, и попытаться понять, что же является причиной. Часто в таких случаях помогает «метод тыка», но мы на него не будем опираться, чтобы не пострадать. Рассмотрим все виды дефектов и поломок на болгарках, а также особенности их выявления и устранения.

Что может потребоваться для работы

Процесс разборки нескольких инструментов:

  • гаечные ключи;
  • отвертки;
  • пассатижи;
  • тиски;
  • молоток;
  • смазка;
  • ветошь;
  • газовый ключ.

Сложность разборки болгарки связана с тем, что детали имеют очень плотное соприкосновение. Это позволяет справиться с самыми высокими нагрузками. Детали при работе не сдвигаются, и не возникает колебательных движений. Конечно, разборку лучше всего сделает мастер, но можно попытаться все сделать самому при максимальной аккуратности.

Инструменты, необходимые для работы: круглогубцы, линейка, штангенциркуль, плоскогубцы, электродрель, стальная щетка, мегомметр.

Не забываем делиться видосами!) Приятного просмотра!) Моя партнёрская программа на You Tube: .

Всем привет. Вот небольшое ТО моей болгарки. Вместо втулки вала редуктора можно установить игольчатый подш.

Прежде чем начинать разбирать болгарку, необходимо подготовить рабочее место, удалив с верстака все ненужные детали. Чистый стол даст возможность случайно не потерять какую-нибудь мелкую деталь.

На первом этапе откручивается болт, держащий кожух. Снять его очень легко, никаких особо плотных соединений здесь нет. Затем нужно открутить винт, удалить пластиковую пластинку. Наружный кожух нужно сдвинуть по направлению к шнуру.

В основном все модели болгарок имеют самые разные устройства. Однако общей деталью является электродвигатель, в состав которого входит:

Еще одной обязательной редуктор, предназначенный для регулирования мощности и частоты оборотов. Электродвигатель совместно с редуктором крепится в корпусе.

Редуктор приспособления

Его держат четыре болта

Их нужно выкрутить и с предельной осторожностью вынуть редуктор из корпуса болгарки. Разбор редуктора необходим для его очистки и замены изношенных деталей

Это один из важнейших узлов болгарки, который испытывает огромные нагрузки во время работы.

В его состав входит:

  • корпус;
  • большая шестерня;
  • ведомая шестерня;
  • подшипник. Его нужно обязательно смазывать, чтобы уменьшить силу трения.

Чтобы достать ротор из корпуса редуктора, необходимо открутить гайку, которая держит ротор. Специальным съемником достать ротор. Такая операция связана с некоторыми сложностями, поэтому если нет специальных навыков, лучше такую работу предоставить профессионалам. Без съемника здесь не обойтись.

Надо сказать, что для простого удаления грязи, такой детальной разборки не требуется. Она нужна только для замены изношенного подшипника или пришедшего в негодность ротора.

Чтобы удалить якорь, нужно сначала снять щетки и редуктор, аккуратно вытащить якорь, держа его за шестерню.

Для этой операции потребуется приложить некоторое усилие

Удаление якоря из корпуса нужно проводить очень осторожно, так как он легко ломается

Когда во время работы наблюдается сильное искрение, большой нагрев корпуса, нужно просто достать якорь для очистки коллектора. Устройство снова будет готово к эксплуатации.

Как разобрать редуктор правильно: рекомендации

Когда редуктор полностью отказывается работать, требуется его полная разборка для замены деталей и тщательной очистки. Чтобы проводить работы, нужно подготовить слесарные тиски. Все работы выполняются в определенной технологической последовательности:

Гаечным ключом откручивается болт, держащий корпус редуктора.
Тело ротора с огромной осторожностью закрепляют в тисках.
Делая молотком несильные удары, извлекается корпус.
Находится удобное положение ротора для удаления подшипника. Вновь зажимаются тиски.. Подложив деревянный брусок, выбивается подшипник

Чтобы снять шестерню с оси редуктора необходимо:

Подложив деревянный брусок, выбивается подшипник. Чтобы снять шестерню с оси редуктора необходимо:

  1. Ротор обмотать тряпкой и закрепить губками тисков.
  2. Шестерню также обматывают тряпками, используя газовый ключ, поворачивают ее против хода часовой стрелки.

Как удалить шпиндель: советы

Ось шпинделя работает совместно с главной шестерней, которая в своем составе имеет:

Чтобы провести разборку шпиндельного корпуса, необходимо сначала удалить главную шестерню, для чего применяются специальные приспособления.

Удалив шестерню, корпус устанавливают в тиски

Приложив деревянный брусок, ударяя по ней молотком, с высокой осторожностью извлекают шпиндель, на котором надет подшипник. Удаление подшипника делается вышеописанным способом

Полезные советы.

  • После 700 часов работы проверяйте состояние угольных щеток;
  • При любом нагревании корпуса болгарки произведите техническое обслуживание инструмента;
  • Лучше чаще менять угольные щетки, чем покупать новую болгарку;
  • Следите за состоянием смазки и при ее значительном изменении цвета производите замену;
  • Для надежного включения болгарки Sparky малой мощности периодически смазывайте рычаг кнопки включения силиконовой смазкой;
  • Прислушивайтесь к звукам редуктора (исправная машинка не издает посторонние громкие звуки);
  • Чаще проверяйте зазор между шестернями. При его увеличении используйте специальные регулировочные прокладки. (В конструкции болгарок семейства Sparky их три);
  • Не экономьте на смазке или угольных щетках, чем чаще вы будете менять смазку и устанавливать новые щетки, тем дольше будет служить вам;
  • Если в конструкции вашей болгарки семейства Sparky в редукторе в качестве опорного подшипника используется меднографитовая втулка, замените ее на игольчатый подшипник соответствующего размера.

Если вы решились приобрести болгарку семейства Sparky, вы получите качественный инструмент, который доставит вам радость при работе, но создаст некоторые проблемы при ремонте

Профилактика поломки болгарки и обслуживание инструмента

Чтобы избежать поломки устройства, его нужно полностью или частично разобрать, смазать и при необходимости заменить некоторые элементы.

Эффективность самостоятельного ремонта болгарки зависит от типа поломки

Чтобы процедура была успешной, важно провести детальную диагностику

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

  • Как обычная пластиковая бутылка может справиться с засором в ванной или туалете?
  • Инструкция по замене уплотнителя в ПВХ окне

—>

Источник

Основные используемые модули

  1. Корпус, обычно изготовленный из специального ударопрочного пластика.
  2. Мощный электрический двигатель.
  3. Качественный редуктор.
  4. Плавный пуск.
  5. Включатель электродвигателя.
  6. Система SJS. Наличие позволяющей вести бухгалтерский учет (софт) позволяет инструменту работать плавно без скачков. Сегодня, подобна нефти отключает болгарку для которого предназначена конструкция заклинивания диска, максимально снижает вибрацию. Подобна нефти спасает оператора от получения тяжелых травм.
  7. Защитный кожух.
  8. Дополнительная рукоятка. С ее помощью конечно удерживать болгарку в свое время выполнения работы. Такую рукоятку конечно установить различных положениях, что придает инструменту универсальность.

Основные электрические неисправности болгарки Интерскол

Как правило, чаще всего причиной отказа в работе болгарки становится электрическая неисправность. Основной процент отказа болгарок по электрической части является выход из строя угольных щеток.

Ремонт цепей управления болгарки Интерскол

Цепи управления у болгарок различных моделей немного отличаются друг от друга. Все зависит от мощности инструмента, наличия инновационных разработок. В некоторых болгарках встроен электронный блок, регулирующий плавность пуска.

Монтажная схема цепей управления болгарки Интерскол ушм 125

В болгарках Интерскол УШМ 125 электрощетки поз.55 крепятся в специальных щеткодержателях поз.44 , добраться до которых можно, только сняв заднюю крышку поз.51 корпуса статора поз.42.

Сняв крышку, надо выкрутить винты поз.50, держащие корпус щеткодержателя.

Износ щеток определяется по их остаточной длине. Длина рабочих угольных щеток не может быть меньше 5 мм.

Электропитание подается по кабелю поз.53. В местах входа кабеля в болгарку и в вилку поз.53 кабель может обломиться. Неисправность устраняется заменой всего шнура питания или вышедшей из строя части. Скрутки недопустимы.

Кабель питания подает напряжение к выключателю поз.41, вставленному в корпус по47. Для управления кнопкой выключателя есть рычаг поз.46. При выполнении технического обслуживания продувайте рычаг включения силиконовой смазкой.

Монтажная схема цепей управления болгарки Интерскол ушм 230

Питание по шнуру поз.50 подается к выключателю поз.46, к которому подключен электронный блок поз.40, угольные щетки поз.38, вставленные в щеткодержатели поз.37. В электрическую часть болгарки также входит статор поз.32 и ротор поз.27.

Замена угольных щеток на болгарках Интерскол ушм 230 не требует снятия задней крышки. Достаточно выкрутить колпачок щеткодержателя поз.36 и вытащить щеткодержатель с угольной щеткой. А вот заменить выключатель, электронный блок, конденсатор поз.42 можно, только разобрав заднюю ручку поз44,45. Для этого надо выкрутить четыре винта 4×16 поз.44.

Как отремонтировать ротор болгарки Интерскол

Выход из строя ротора происходит по следующим причинам:

  • Сработались или вышли из строя угольные щетки;
  • Короткое замыкание или обрыв обмоток;
  • Сработались ламели коллектора якоря:
  • Разрушились или заклинили подшипники ротора.

Ремонт ротора требует специальных знаний, приборов и оснастки. Предпочтительнее купить новый ротор либо отдать на ремонт в специализированный сервисный центр. Но помните, это стоит денег. Для особоодаренных рекомендуем перемотать ротор своими руками.

Для демонтажа подшипников с якоря воспользуйтесь съемником. Но можно применить и подручные средства. Например, тиски, полоски металла, молоток, наставку из мягкого металла.

Демонтаж подшипников с якоря ушм 125

На роторе поз.31 установлены два подшипника: задний, возле коллектора поз.32.

Типоразмер подшипника 608Z.

И на стороне крыльчатки подшипник поз.28 типоразмера 6000-2 RS. Российский аналог 180100.

Снимаются подшипники после демонтажа ротора из корпуса редуктора. Чтобы вытащить ротор из редуктора, надо снять ведущую шестерню коническую поз.26, сидящую на валу ротора.

Для этого надо открутить гайку М8×3,5 поз.25, демонтировать ведущую шестерню Z=12. Она фиксируется шпонкой поз.30. Снимаются подшипники съемником.

Демонтаж подшипников с якоря ушм 230

Чтобы снять подшипники с якоря поз.27, необходимо ротор вытащить из корпуса редуктора поз.19. Раскрутите гайку М8 поз.20, снимите гроверную шайбу поз.21, демонтировать ведущую шестеренку поз.22

осторожно покачивая, вытащить ротор из корпуса редуктора. Подшипник останется в корпусе редуктора

Он закрыт крышкой подшипника поз.25, которая крепится к корпусу редуктора тремя винтами М5×8 поз.26. В корпусе редуктора установлен подшипник типоразмера 6201-2RS. Российский аналог 180201.

Необходимый для ремонта инструмент

Чтобы произвести ремонт болгаркиBosch, без инструмента не обойдется. Слету оговоримся, если у вас есть шуруповерт, то это значительно ускорит процесс разборки и сборки инструмента.

Как досадно бы это не звучало многие обходятся и набором отверток, лучше с храповым механизмом. Не обойдется и без рожкового ключа, которым будете отвинчивать гайку крепления ведущей косозубой шестерни.

Для демонтажа подшипников лучше иметь особенный съемник.

Диагностику электрической части есть вариант провести при использовании тестера или устройства определения короткого замыкания витков.

В особенности он полезен тем, что дает возможность выполнить неисправность ротора как еще его именуют статора, не снимая узел.

Схема болгаркиBoschпоможет выполнить ремонт без помощи других, а настоящая инструкция поможет достойно справиться с хоть какой неувязкой.

Как снять ведомую шестерню

Сняв крышку редуктора, вы сможете с легкость достать узел косозубой шестерни поз.26.

Чтобы снять шестерню, необходимо воспользоваться прессом либо съемником. Но внедрение съемника затруднительно, потому что просит внедрения особенных тонких губок.

До того как снимать косозубую шестерню, проверьте свободный ход зубчатого соединения, целостность зубьев, пятно контакта.

На валу шпинделя поз.26 напрессован подшипник поз.50. Если подшипник имеет большой свободный ход, шумит при прокручивании, высохла смазка, его лучше поменять.

Чтобы снять подшипник, необходимо снять шестерню, стопорное кольцо и демонтировать подшипник. Если при демонтаже узла вала ротора подшипник остается в корпусе редуктора, демонтаж подшипника делается используя молотка и мягкой наставки.

Простые неисправности электрической части болгаркиBosch

Если Вы включили болгарку, а она отказывается работать, начните отыскивать неисправность с обрыва провода подачи питания. Почти всегда обрыв провода проявляется в месте входа в болгарку или в вилку. Не допускайте скруток, это приведет к короткому замыканию в инструменте.

Для определения такой неисправности необходимо вскрыть крышки ручки болгарки. В болгаркахBoschдо 1000 Вт крышка крепится одним винтом в торце. У болгарокBoschвыше 1000 Вт крышка ручки крепится несколькими винтами.

Как досадно бы это не звучало электрические контакты выключателя подгорают и становятся предпосылкой отказа работы болгарки. Восстанавливать контакты пластмассового выключателя нецелесообразно, необходимо поменять на новый.

Если выключатель цел, при использовании тестера проверьте наличие цепи от каждого штырька вилки до каждой угольной щетки.При целых цепях болгарка должна врубаться. Если не вертится, то неисправность по механической части. Для вас заклинивание шестеренок или разрушение подшипников.

Болгарка – правила работы электрошлифовальным инструментом

Угловую шлифовальную машинку именуют «болгаркой» только на ремонтных просторах бывшего СССР по прозаичной причине – ее производством единолично занимался в г. Пловдив. Скоростной отрезной круг является незаменимым помощником при обработке самого прочного металла, при обустройстве сайдинга на потолок , при раскрое арматуры, листов, профилей и множестве других ремонтных операций. Не менее популярны шлифовальные возможности болгарок – они позволяют устранить заусеницы, шероховатости как с металла, так и с камня или мрамора.

За последние 40 лет ассортимент болгарок колоссально вырос, но правила обращения с этим удобным и многофункциональным инструментом особо не изменились. Более того – ремонт часто предотвращается соблюдением простых эксплуатационных рекомендаций:

  • Не снимайте кожух над абразивным кругом без крайней необходимости. Если же этого избежать нельзя, обязательно работайте в защитных очках и оберегайте инструмент от любых боковых касаний;
  • Не обрабатывайте дерево, ДСП, МДФ и схожие материалы – для этого имеются пилы и ножовки;
  • Держите болгарку крепко и уверенно – при заклинивании диска весь инструмент может вырвать из рук, он получит сильные повреждения и повлечет опасность серьезных травм;
  • Работа любой болгарки сопровождается наличием характерных искр – остерегайтесь их попадания на электропроводку, шнур питания и любые другие горючие материалы;
  • Любая заготовка – разрезаемая или шлифуемая – должна быть надежно закреплена. Даже если предстоит резка замурованного в бетон арматурного прута при возведении ленточного фундамента из профнастила , следует убедиться в прочности всей конструкции до нажатия кнопки «Пуск» на шлифовальной машине;
  • Не давите на деталь для ускорения работы. Принцип работы абразивных кругов заключается в стирании материала заготовок и не нуждается в большом прижимном усилии. Точность движений при работе с болгаркой столь же полезна, сколь вредна грубая сила.

Читать также: Машинка для плетения бисером

Как собрать болгарку Интерскол

Алгоритм сборки болгарки Интерскол следующий:

  • В корпус вставляется статор;
  • Статор накрывается пластиковой защитой;
  • В статор вставляется ротор с защищенной резиновой втулкой на подшипнике коллектора;
  • Второй конец ротора вставляется в корпус редуктора;
  • На ротор насаживается ведущая шестерня и фиксируется гайкой с правой резьбой;
  • Корпус редуктора крепится к корпусу статора четырьмя винтами;
  • Проверяется плавность вращения ротора;
  • На корпус редуктора надевается крышка с ведомой шестерней;
  • Закручивается 4(четыре) винта крепления крышки редуктора;
  • Проверяется плавность проворачивания шпинделя инструмента;
  • Устанавливаются угольные щетки;
  • Надевается задняя крышка или собирается ручка;
  • Производится пробный пуск инструмента, проверяется плавность работы.

По приведенному алгоритму собираются все без исключения болгарки семейства Интерскол.

Несколько особенностей при разборке и сборке болгарки Интерскол:

  • Для качественного удаления старой смазки с корпуса редуктора, последний лучше разогреть профессиональным феном до жидкого состояния смазки и после чего ее удалить;
  • В некоторых моделях болгарок Интерскол ведущая шестерня фиксируются на валу двумя гайками, одна из которых стопорная под ключ S=12;
  • Аккуратно раскручивайте или затягивайте фиксирующую гайку ведомой шестерни ротора в болгарках Интерскол ушм 115;
  • Закладывайте в корпус редуктора смазки, составляющей меньше половины его объема;
  • При разборке внимательно осматривайте состояние ламелей коллектора, на нем не должно быть следов подгорания и выработанных дорожек.

Недочеты УШМ-125/1100Э

Согласно рекомендациям бессчетных потребителей, слабенькими сторонами данной болгарки являются:

  • Возможность поломки регуляторов оборотов вращения. В большей степени это происходит по причине скачков напряжения от 220 до 260 V. В таком режиме работы регулятор стремительно ломается.
  • Высочайшая цена запчастей.
  • Нехорошая вентиляция и отсутствие бронирования на обмотках. Отсутствие проветривания, по отзывам юзеров, приводит для того, что расположенный снутри болгарки движок сгорает после нескольких недель работы. Это обосновано, согласно рекомендациям хозяев инструмента, тем, что пластмассовый кожух слабо защищает движок от пыли.

Длинный эксплуатационный срок УШМ-125/1100Э вероятен в обстоятельствах высококачественной смазки и своевременной смены ее угольных щеток и подшипников.

Не фиксируется кнопка включения

Частое нажатие кнопки с усилием приводит к износу контактирующих поверхностей, и кнопка перестает фиксироваться. Этот дефект один из самых распространенных, возникающих в период эксплуатации болгарок.

В следующем видео на болгарке модели «Макита» отсутствует фиксация кнопки в требуемом положении. После разборки, визуально хорошо просматриваются изношенные поверхности на кнопке и фиксирующем пазу на корпусе болгарки. Ремонт производится двумя способами.

С заменой изношенной кнопки на новую

Здесь следует убрать радиус закругления на фиксирующем пазу и выровнять посадочную плоскость под кнопку. При этом обработку выполнять очень аккуратно с минимальным снятием материала пластика. Свойства пластика, как непрочного мягкого материала, позволяют выбрать режим механической обработки с низкими оборотами инструмента, позволяющими регулировать оптимальную его подачу при устранении дефектов поверхности.

С исправлением изношенной кнопки

Автор прав, что далеко не всегда можно найти новую кнопку взамен изношенной. Метод восстановления кнопки имеет актуальность, особенно для мастеров, работающих вне пределов деятельности специализированных торговых точек

Важно: посадочную поверхность кнопки зачистить надфилем не более чем на несколько десятых миллиметра, а контактную поверхность «усика» кнопки только выровнять, не снимая лишний материал

Эти методы носят разовый характер, следующая такая поломка может привести к замене деталей на новые.

Необходимый инструмент для ремонта болгарки Интерскол

Ремонт ушм Интерскол невозможно выполнить, не имея простого, нужного инструмента. Отремонтировать механическую часть болгарки Интерскол вам поможет набор отверток, рожковых ключей, тиски, молоток, пресс. Для ремонта электрических цепей понадобится тестер. Хорошо, если у вас есть возможность применить прибор типа ИК-2 для нахождения короткозамкнутых витков в обмотках. Из вспомогательных материалов понадобится смазка, салфетки, смывочная жидкость.

Для выполнения качественного ремонта угловой шлифовальной машины семейства Интерскол надо подготовить рабочее место, подобрать правильное освещение. На полу, в темной комнате качественный ремонт выполнить невозможно.

Чтобы выполнить ремонт болгарки Интерскол быстро и правильно, необходима схема той болгарки, которую вы собрались ремонтировать.

Неисправности в болгарках делятся на механические и электрические.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
