Подключение светодиодной ленты через блок питания
За основу ленты взята гибкая полоса, по длине которой расположены светодиоды. Они соединяются между собой в параллельно-последовательную цепь гибкими электрическими дорожками, благодаря чему, ленту можно разрезать на части по 3 или 6 диодов, в зависимости от напряжения. косильной лески возможного реза отмечаются на каждой ленте. Рядом с ними находятся специальные площадки для подключения проводов.
С внутренней стороны ленты обычно приклеивается двухсторонний скотч, которой значительно облегчает её монтаж и фиксацию на нужную поверхность.
На строительных рынках имеется огромное количество и разнообразие светодиодных лент. Они могут различаться: по типу свечения (холодный или тёплый свет), по цветовым характеристикам (одного цвета или комбинация различных цветов), а также, по количеству светодиодов на один метр (этот параметр влияет на потребляемую энергию и светоотдачу).
Светодиодная лента 220В – что это такое и как ее подключить
Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.
В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:
- если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
- если на 24 вольта, то кристаллов уже 6;
- если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
- а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.
В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.
Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.
У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.
Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:
- Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
- Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.
Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.
Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.
Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.
Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.
Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.
Виды и типы светодиодных лент
Условно СДЛ делятся на виды, исходя из их функций и рабочих характеристик:
Монохромные
Монохромные (одноцветные) ленты характеризуются одним цветом свечения. Для достижения определенного свечения кристалл диода окрашивается в нужный цвет, что приводит к снижению яркости и напрямую сказывается на цене.
Зависимость палитры led элементов от их стоимости (указана средняя цена за 1 метр с аналогичными рабочими характеристиками):
- Белый цвет (CW) 145 руб./м.
Светодиодная лента белого цвета
- Синий цвет (B) 232 руб./м.
СДЛ синего цвета
- Зеленый цвет (G) 238 руб./м.
СДЛ зеленого цвета
- Красный цвет (R) 240 руб./м.
СДЛ красного цвета
Кристаллы с белым свечением возможно применять для основного освещения, т.к. они обладают более высокой яркостью. Цветные кристаллы имеют менее яркое свечение и применяются для контурного освещения дизайна.
Контурная подсветка
RGB ленты
RGB лента – это разноцветная светодиодная лента, в конструкцию которой включен контроллер, отвечающий за цветовой поток, интенсивность свечения и режим работы.
RGB лента
Разные оттенки получаются суммарным свечением трех кристаллов основных цветов: синий, зеленый, красный. Контроллер регулирует интенсивность свечения каждого отдельного кристалла, в результате при суммарном смешивании цветов получаются различные оттенки. В зависимости от модификации контроллера можно получить от 3 до 16 млн. оттенков палитры, кроме чисто белого цвета.
Для возможности белого свечения применяется лента типа RGBW, которая содержит led элемент белого цвета. Отдельный «белый канал» также регулируется контроллером и может работать в самостоятельном белом режиме или в общей совокупности цветов, тем самым разнообразив палитру.
Стоимость за 1 метр от 200 руб. до 1600 руб.
Применяется для реализации дизайнерских решений, например, контурная подсветка рабочей или уличной зоны.
Пример RGB подсветки лестничного проема
Ленты «бегущий огонь»
Конструкция led ленты «бегущий огонь» состоит из микросхем и контроллера. У каждой группы диодов есть своя микросхема, которая управляет цветом и яркостью свечения каждого отдельного кристалла. Сигналы о «нужном параметре» на микросхему подает контроллер, который задает нужный эффект (бегущий огонь, мерцание, переливание определенных цветов).
СДЛ бегущий огонь
Например, новогодние гирлянды, контурные подсветки в общественных заведениях.
Стоимость за 1 метр от 370 руб. до 1400 руб.
Ленты бокового свечения
Цилиндрические светодиоды прикрепляются вдоль края (бок) платы. За счет такого расположения световой поток распространяется вдоль плоскости, на которую прикреплена конструкция и не имеет ослепляющего эффекта.
СДЛ бокового свечения
Применяется для контурной подсветки рекламных щитов, вывесок названий, периметра плазменных панелей.
Стоимость за 1 метр от 450 руб. до 1600 руб.
Все рассмотренные виды можно разделить на два типа:
Открытые
Открытая светодиодная лента – это плата, конструкция которой не защищена специальной оболочкой. Кристаллы данной ленты могут быть любого цвета, оттенка, конструкции и т.д.
СДЛ открытого типа
Её детали находятся на открытой части, что приводит к быстрой поломке из-за внешнего механического воздействия, попадания пыли и влаги. Это обуславливает низкую цену от 70руб./м.
Применяется чаще всего в мебельной подсветке и декоративных частях интерьера. Для сохранения работоспособности и более широкой эксплуатации её укладывают в специальные защищенные каналы.
Герметичные
Герметичная лента – это открытая светодиодная лента с нанесенным на неё герметичным диэлектрическим составом. Такая конструкция защищает кристаллы, резисторы, проводящие части платы и увеличивает срок её эксплуатации.
Показатель защищенности IP XZ характеризует степень защиты конструкции от внешних частиц и твердых предметов (X), и влаги (Z). Чем выше показатели XZ, тем лучше защита.
СДЛ открытого типа имеет показатель IP20, герметичная – IP68.
Степени защищенности светодиодной ленты
От толщины нанесенного состава зависит степень защищенности:
- IP33 – защита от крупных внешних элементов, влаги и брызг воды направленных под углом 60 гр.;
- IP65 – защита от частичек пыли, влаги и струи воды независимо от их направления;
- IP67 – защиты от частичек пыли, влаги и воды при погружении в неё на глубину 1 м.
Высокая степень защиты от влаги позволяет применять герметичные платы для подсветки бассейнов, водоемов, бань и сауны.
СДЛ герметичного типа
Стоимость за 1 метр составляет от 180 до 1600 руб.
Обрезка светодиодной ленты для ремонта
Следует понимать, что повреждения механического типа могут произойти даже в процессе установки ленты. Например, по причине чрезмерного ее сгибания
Важно знать, что максимальный радиус, на который можно согнуть данную ленту, это пять сантиметров, не более. Если вы хотите обернуть данной лентой предмет, который имеет маленький размер, то вероятность долгой службы данной ленты не большая
Следует отметить, что неисправности данного типа возможно легко и просто устранить. В данном случае, та часть, которая перестала осуществлять работу, вырезается. Далее подбираем отрезок такого же параметра и с применением коннектора устанавливаем все на свои места. Если возможна пайка, то соединение лучше осуществить таким образом.
Но при таком виде ремонта есть и свои непосредственные нюансы. Например, если поломка располагается в месте, где шнур слишком отчетливо видно. В таком случае нужно иметь шнур, длина которого позволит спрятать такие моменты.
Способы подключения светодиодной ленты к источнику питания
Светодиодная лента обычно поставляется намотанной на катушки отрезками длиной пять метров с припаянными на внешнем конце короткими проводами, как на фотографии.
Для защиты места пайки контактных площадок светодиодной ленты от внешних воздействий и из эстетических соображений их обычно сверху закрывают отрезком термоусаживающейся трубкой.
Подключение питания с помощью LED коннектора
При подготовке светодиодной ленты к установке, отрезок ленты длиной пять метров приходится разрезать на более короткие отрезки, исходя из размеров поверхностей или предметов, на которые лента будет устанавливаться. Поэтому возникает необходимость самостоятельного присоединения проводников к контактным площадкам.
Самым простым и быстрым способом присоединения проводов к контактным площадкам светодиодной ленты для ее питания является механический способ, с помощью специального LED коннектора, один из разновидностей которых Вы видите на фотографии. Достаточно приложить ленту контактными площадками к контактам коннектора и защелкнуть крышку. Но этот способ очень дорогой, так как цена одного коннектора сравнима со стоимостью полметра самой ленты и менее надежный, чем подключение с помощью пайки припоем. Не каждый домашний мастер захочет нести такие расходы, особенно если система освещения состоит не из одного отрезка светодиодной ленты, а множества.
Подключение питания способом пайки припоем
При самостоятельной подготовке к монтажу светодиодной системы освещения или подсветки дешевле и надежнее выполнить подключение проводов к светодиодной ленте методом пайки. При кажущейся на первый взгляд сложности, припайка проводов к контактам светодиодной ленты не сложней, чем любая другая пайка. Главное соблюдать технологию и паять паяльником с нагретым до требуемой температуры узким концом жала шириной около 2 мм. Искусству пайки паяльником на сайте посвящен ряд статей.
Отрезанный конец светодиодной ленты обычно приобретает вид, какой Вы видите на фотографии. Количество контактных площадок зависит от вида ленты. Например, RGB лента на фото имеет четыре контактных площадки и к каждой из них необходимо припаять отдельный проводник.
Для получения качественной пайки в обязательном порядке нужно подготовить спаиваемые поверхности, покрыв их слоем припоя. Посмотрев видеоролик, Вы убедитесь, что лудить контактные площадки светодиодной ленты не сложная работа.
Всего просмотров:
115285

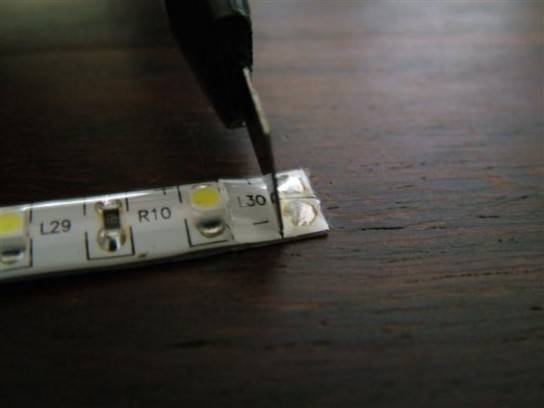

Контактные площадки светодиодной ленты не являются исключением и прежде, чем припаять к ним провода, их тоже необходимо залудить, как показано на фотографии.
Далее необходимо залудить концы проводов. Для этого необходимо предварительно нарезать их на куски нужной длины и снять с концов изоляцию. Цвет изоляции проводов значения не имеет, просто, когда используют провода с разным цветом изоляции, то не нужно будет в дальнейшем заниматься их прозвонкой мультиметром. Снять изоляцию на пару миллиметров и залудить провода сложно. Поэтому изоляция снимается на 8-10 мм,а после залуживания концов проводов, они подрезаются бокорезами до длины трех миллиметров.
Теперь осталось приложить залуженные концы проводов к контактным площадкам и по очереди касанием каждой площадки жалом паяльника с каплей припоя в течение пару секунд получить пайку, как на фотографии. После пайки нужно внимательно осмотреть, не соприкоснулись ли капли припоя соседних площадок. Для уверенности в отсутствии короткого замыкания между соседними площадками желательно воспользоваться мультиметром.
Напряжение на контактах светодиодной ленты не превышает 24 В, поэтому место пайки можно не изолировать. Но, все же, лучше обернуть его пару витками изоляционной ленты или надеть термоусадочную трубку с последующим прогревом строительным феном.
Как отрезать светодиодную ленту 12В и 220В: видео
Чтобы отрезать светодиодную ленту, достаточно иметь острые ножницы, и знать, в каком месте резать. Ножницы есть у всех, а вот где разрезать знают не все, давайте разбираться.
На рынке существуют низковольтные – 12, 24, 36В и высоковольтные светодиодные ленты – 220В. На первых — есть обозначенные линии, по которым следует осуществлять разрез. Они представлены в виде пунктирных отрезков с нанесенным обозначением – ножницы. Принцип разреза высоковольтной отличается, они не обладают специальной гравировкой.
В любом случае разрез нужно осуществлять между проводниками, состоящими из меди. Совершая разрез, вы предоставляете каждой части светодиодного ряда пару соединительных контактных площадок.
Для работы вам потребуется:
- Лента.
- Канцелярский нож или острые ножницы.
Как отрезать светодиодную ленту 12В?
Светодиодные ленты, как и другие led приборы, имеют электрическую схему. При этом низковольтная подсветка по конструкции отличается от высоковольтной. Гибкая и эластичная лента 12В состоит из отдельных сегментов. На каждом из них находятся 3 светодиода, обладающих рядом сопротивлений – R1-R3. Убедиться в этом Вы можете, сняв с ленты защитную липкую пленку и приложив ее к свету.
Напряжение распределяется между сегментами вдоль подсветки.
Тонкое покрытие дает возможность нарезать ленту на отдельные участки канцелярским ножом или ножницами. При этом шаг отделения отрезков должен составлять 3 светодиода. Если вы его нарушите, часть подсветки не будет работать.
Место для разреза большинство производителей обозначают пунктирными линиями.
Как резать светодиодную ленту 220 Вольт?
В отличие от низковольтной, лента 220В имеет более жесткую оболочку. Разделять ее на отрезки можно лишь в специально, предназначенных для этого участках. В несущей плате для разреза производителем предусмотрены разрывы – токопроводящие шины. Их длина может колебаться в приделах 1,5-2 см. Периодичность специальных разрывов в силиконе зависит от производителя и может варьироваться в значениях 0,5-2 метра. К примеру, в светодиодных лентах ecola 220v участки для разреза расположены на расстоянии в 1 метр.
Совершать разрез стоит строго посередине разрыва острыми ножницами.
В результате вы получаете несколько независимых друг от друга источников света. Между двумя шинами может располагаться от 30 до 120 светодиодов.
Если вы совершите разрез не в области разрыва, отделенный участок led-ленты не будет работать, либо произойдет короткое замыкание.
Как соединить разрезанную светодиодную ленту?
Если у вас имеются два отрезка, вы можете соединить между собой без особых усилий. Существует два способа сращивания led подсветки:
- Пайка.
- Применения led-коннектора.
В первом случае соединить отдельные отрезки между собой можно через дополнительные провода, либо спаяв непосредственно контактные площадки каждого из отрезков. Рассмотрим беспроводной способ сращивания.
Прежде чем наносить канифоль на контакты, следует убедиться в том, что они не окислились.
Наносить канифоль можно на контактные площадки, которые не были окислены. При этом обработке должна поддаваться как площадка, на которой расположены светодиоды, так и поверхность под защитной пленкой, нанесенную на обратную сторону ленты. Для качественного сращивания отрезков толщина припоя должна составлять не менее 3 мм на каждом отрезке подсветки.
Суммарная длина сращенной ленты не должна превышать 5 метров.
Входящее напряжение рассчитано производителем лишь на подсветку ограниченных параметров. Его значение будет снижаться при образовании печатных дорожек большей длины к концу ленты.
Это приведет к тому, что на конце подсветки светодиоды будут гореть менее ярко, нежели те, что расположены ближе к источнику питания.
Наиболее простым методом соединения является применение специального коннектора. Для присоединения дополнительного отрезка следует выполнить следующий алгоритм действий:
- Открыть крышку устройства.
- Подключить контакты подсветки, соблюдая полярность.
- Закрыть крышку соединительной коробки.
Подводя итог
Как видите, обладая определенным багажом знаний, резать светодиодную ленту не сложно. Для подсветки в домашних условиях целесообразно применять led-подсветку с напряжением 12 Вольт. Они не вызывают сложностей при монтаже и более безопасны в отличие от высоковольтных.
Преимущества и недостатки Led-освещения
Дюралайт отличается следующими преимуществами:
- Небольшое потребление электроэнергии, если сравнивать с другими источниками света.
- Длительный срок службы: если соблюдать правила эксплуатации, дюралайт прослужит гораздо дольше других осветительных приборов.
- Легкий и простой монтаж: благодаря самоклеящемуся слою, крепление ленты выполняется быстро и получается достаточно надежным. Ее можно резать, соединять с помощью паяльника.
- Безопасность. В отличие от многих осветительных приборов, светодиоды не сильно нагревается, а благодаря установке в профиль их можно комбинировать с материалами, восприимчивыми к высоким температурам, например ПВХ полотном, из которого делают натяжные потолочные конструкции.
- Возможность смены цвета подсветки. Оттенок свечения изменяют с помощью контроллера.
Главным преимуществом ленты является ее универсальность. Она может подключаться не только к сети 220 В, но и к автомобильному аккумулятору.
Важный недостаток дюралайта кроется в слабой интенсивности светового потока. Поэтому подсветку используют в качестве декоративного и дополнительного освещения.
Как собственноручно подключить ленту: инструкция
После того, как будет определён источник электропитания, подключают ленту с диодами. Рассмотрим 2 самых популярных способа.
1-й — 1 лента и блок
Используется лента, имеющая классическую длину бобины, — 5 м. В большей части ситуаций на кончике ленты (на её наружной стороне) есть маленькие фрагменты электропроводки для коммутации. Если эти отрезки отсутствуют, потребуется спаивать.
Для этого берут электропровода, имеющие несколько жил, чьё сечение не превышает 2 мм. От них отрезают фрагменты, имеющие достаточную длину, чтобы закрепить ленту и установить питающее электрооборудование. Чтобы удобно подключить электропроводку, лучше взять её в изоляции разных цветов. К примеру, для «плюса» лучше красный цвет, для «минуса» — синий.
Канифолью и особой кислотой с припоев лудят электропроводку на концах. Затем кабель следует припаять к контактным зонам ленты. Эта манипуляция должна быть выполнена очень оперативно. Тогда удастся избежать повреждения диодов вследствие высокой температуры, создаваемой паяльником.
На фрагменты электропроводки, соединяющиеся с блоком питания, лучше ставить особые наконечники «НШВИ». Они обеспечивают самую качественную коммутацию с теми клеммами, которые относятся к источнику электропитания.
Но для монтажа данных элементов требуется особый инструмент для ожимания, который используют электромонтажники. Хотя можно использовать обычные плоскогубцы. Участки пайки основательно изолируют. Оптимальная изоляция обеспечивается термоусадочной трубкой.
2-й — 2 ленты и блок
В случае осуществления такой коммутации нужно удостовериться в способности питающего блока выдержать нужную нагрузку. К примеру, требуется подсоединение к источнику электропитания ленты, длина которой 7 м. Ленты такой длины не продаются, так что потребуется отрезание 2 м от катушки дополнительного назначения.
Резку осуществляют по нужной разметке, которая нанесена на полоску. Для этого нужно использовать обыкновенные ножницы. Способ, которым 2 куска ленты соединяются с электродиодами, продемонстрирован выше. Он представляет собой спаивание либо использование коннекторов. Когда отрезки будут соединены, подготовленный общий ленточный фрагмент коммутируют к блоку, создавая единое целое.
Чтобы соединить все контурные фрагменты, не обязательно протягивание электропроводки к источнику электропитания от каждого фрагмента отдельно. Нужно только подключение магистральной (главной) диодной ленты к блоку электропитания мощностью 12 В, а к главной линии возможно присоединение нужного числа отрезков. Но способность блока выдержать нагрузку является обязательной.
Применение
Область применения светодиодных рассеивателей достаточно широка:
- Специализированная подсветка в жилых помещениях книжных полок, кухонных рабочих зон, аквариумов, элементов интерьера.
- Дополнительное освещение особых зон в магазинах, торговых и выставочных центрах.
- Выделение важных областей в уличном оформлении, рекламных щитах, декорировании скверов, садов.
- Создание общего фона свечения в общественных заведениях.
С помощью цветных диодных лент и программного управления их параметрами декорируют помещения, витрины, элементы интерьера и экстерьера, сооружения и конструкции в честь различных мероприятий, событий и праздников.
Укорочение светодиодного линейного светильника
Так как схема драйвера разбита на две части и установлена на концах печатной платы, то нужно в первую очередь решить в каком месте резать плату. Так как микросхема U1 нагревается больше, чем выпрямительный мост D1, то удалять часть платы лучше со стороны этого моста.
Перед работой нужно от платы отпаять сетевые провода. Если этого не сделать, то они все равно отломаются в месте припайки к контактам.
Пилить печатную плату лучше всего ручным лобзиком или пилой мо металлу, зажав плату в тисках. С места распила нужно тщательно удалить все заусенцы и зазубрины, чтобы исключить замыкание на алюминиевую основу печатных проводников.
Далее нужно снять защитный слой с токоведущих дорожек печатной платы. Контур дорожек хорошо просматривается через покрытие и легко соскабливается с помощью кончика ножа.
Останется только покрыть припоем очищенные от лака площадки и соединить их с помощью паяльника медными проводами в изоляции.
Для надежной изоляции печатных дорожек в месте реза платы и ее основания нужно покрыть торцы в изоляционным лаком. Для этих целей хорошо подойдет любой лак для ногтей.
Достаточно кисточкой от лака нанести один слой на торцы и контактные площадки. Заодно места пайки будут защищены от окисления, так как светильник будет работать в зоне повышенной влажности.
Осталось укоротить с помощью лобзика трубку светильника в размер длины печатной платы, и снять заусенцы. Как раз за это время успеет высохнуть лак.
После укорачивания светильника остались светодиоды, которые пригодятся для ремонта ламп. Судя по размеру их корпуса 5,6×3 мм это светодиоды типа LED-SMD5630, но по электрическим параметрам они имеют мощность около 50 мВт, вместо 500 мВт, которую должен иметь светодиод такого типоразмера.
Но в этом есть плюс, так как корпус способен рассеять мощность до 0,5 Вт, то светодиоды в светильнике будут работать в облегченном температурном режиме, что продлит срок его службы.
Внешне светильник не изменился, только стал на треть короче. Ходовые испытания светильника в течение нескольких часов не выявили поломки. Температура нагрева конца светильника со стороны установки микросхемы U1 по ощущениям, не превышала 40°С. Осталось только проверить работу светильника непосредственно в аквариуме.
Подключение диммера
Теперь необходимо подключить диммер. Здесь применяйте гибкий монтажный провод ПуГВ 1,5мм2 разных цветов. Например черный (для минусовых контактов) и красный (для плюсовых).
отмеряете и отрезаете необходимого размера провода
зачищаете концы и опрессовываете их наконечниками НШВИ
В первую очередь подключаете концы со стороны блока питания. Минусовой провод (черного цвета) соединяете с клеммой имеющей маркировку–V. Плюсовой провод (красного цвета) с клеммой промаркированной как +V.
Оба провода должны подключаться к диммеру со стороны Power IN (входное питание). Провод красного цвета подключаете на диммере к плюсовой клемме DC+, а другой провод к клемме минус DC-
Далее опять идут монтажные работы по прокладке провода. Протягиваете его в гофре от диммера, до места подключения к светодиодной ленте. Используйте тот же самый ПуГВ. При превышении общей длины светодиодной ленты и подсветки более 5 метров, ленты подключаются параллельно. Причем к каждой из них подводится отдельное питание.
Приступаете к подключению проводов к клеммам диммера. Они обычно имеют надпись и обозначаются как Output Led. Для надежного контакта зачищенные концы жил лучше обжать наконечниками.
на клеммы V- заводятся жилы черного цвета
на клеммы V+ красного
С обратного конца с этих же проводов снимается изоляция, они также обжимаются и при необходимости маркируются аналогичным образом.
Как разрезать диодную ленту с гидроизоляцией
Силиконовые покрытия
При разрезании образца с силиконовым покрытием (класс защиты IP54) принципиальных отличий от резки обычной ленты нет. Защитное силиконовое покрытие плотно прилегает к поверхности, поэтому после соединения остается только хорошо изолировать область контактных пластин.
В силиконовой трубке
Водонепроницаемые ленты класса защиты IP68 помещаются в силиконовую трубку. При резке ножницами материал покрытия может растягиваться неравномерно, образуя деформацию кромки, что создаст дополнительные трудности при последующем соединении участка с соединителем. В этой ситуации лучше обрезать внешнюю силиконовую трубку канцелярским ножом, а саму ленту — ножницами.
Как вы знаете, Светодиодная лента представляет собой комбинацию светодиодов и резисторов, установленных на гибкой подложке с медными дорожками. Не секрет, что он состоит из отдельных сегментов, каждый из которых может быть независимым источником света (рис. 1). Поэтому существует естественная необходимость разрезать один кусок светодиодной ленты на более мелкие для дальнейшей установки.
Рисунок 1 — сегмент светодиодной ленты
С обеих сторон отдельный сегмент ленты имеет медные прокладки. Монохромные светодиодные ленты на каждой стороне сегмента имеют два контакта, RGB ленты — четыре. Посередине этих контактных площадок на стыке двух соседних сегментов наносится тонкая черная полоса по всей ширине полосы (на некоторых типах светодиодных полос символ «ножницы» показан в приложении) — это место для резки (рис. 2).
Рисунок 2 — Контактные ленты
Тем не менее, следует соблюдать осторожность при разрезании ленты. Перед обрезкой обязательно (!) Измерьте длину отрезанной части ленты несколько раз
Помните, что длина отрезанной части будет ограничена контактными площадками первого и последнего сегментов. Другими словами, длина отрезанной части ленты будет кратна длине одного сегмента. После определения длины разреза, вы должны пометить контактные прокладки ленты. Для этого удобно использовать тонкий черный маркер (рис. 3). И только после этого следует приступить к прямому разрезанию ленты.
Рисунок 3 — Измерение длины сечения
Наиболее удобно разрезать ленту ножницами, так как подложка и медные дорожки светодиодной ленты имеют небольшую толщину (рис. 4). Не используйте канцелярские или другие ножи для разрезания ленты, так как они могут повредить контакты отрезанного сегмента. Предупреждение! Используйте только острые ножницы, чтобы не повредить ленту!
Рисунок 4 — Обрезка светодиодной ленты
Разрез должен быть сделан строго посередине контактной площадки, соединяющей два соседних сегмента ленты (рис. 5). Если разрез смещен в любом направлении, будет сложнее спаять соединительные провода с меньшими контактными площадками, или будет невозможно установить соединители.
Рисунок 5 — Режущая часть светодиодной ленты вдоль косильной лески разреза
Также важно помнить, что светодиодная лента состоит из отдельных частей длиной 0,5 м. В местах таких стыков лента связана вместе (рис
6). Настоятельно рекомендуется избегать разрезания ленты на стыках, так как прокладки после этого разреза будут слишком маленькими. Если в этом месте необходимо отсоединить ленту, рекомендуется использовать пайку, т.Е. Паять соединения паяльником. В этом случае прокладки останутся нетронутыми.
Рисунок 6 — Место адгезии кусков ленты внахлест
Особое внимание следует уделить резке светодиодных лент разных типов. Да, разрезать ленту без силикона (степень защиты IP20) несложно
Ленты с силиконовым покрытием (степень защиты IP54) немного сложнее разрезать из-за увеличения толщины ленты, но операция выполняется в соответствии с теми же рекомендациями, что и выше. Что касается водостойких лент со степенью защиты IP68, при их разрезании следует рассмотреть возможность перемещения поливинилхлоридной оболочки относительно ленты (рис. 7).
Рисунок 7 — Кусок водонепроницаемой ленты IP68
Разрезав светодиодную ленту на куски, вы можете начать процесс подключения (пайка, использование разъемов и т. Д.).
Как загнуть проводами?
Провода, в отличие от ленты, стерпят почти любой изгиб. Они «непривередливы» к радиусу изгиба, т. к. сгибаются в основном однократно, когда требуется сделать этот изгиб в особо сложных условиях. Радиус изгиба может быть равен диаметру провода (с изоляцией). Чтобы соединить два участка светоленты под любым углом, сделайте следующее.
На каждую точку спайки уходит 1–2 капли припоя, по капле флюса. Флюс требуется, чтобы спайка заняла не более одной секунды, иначе диодная лента перегреется, токопроводящие дорожки могут отстать от полимерно-фольгированной подложки. Пайка – один из самых надёжных способов присоединения контактов, «конкурировать» с ним может лишь контактно-болтовое соединение.
