Дисковый отрезной станок по металлу своими руками

Рабочий стол

Оптимальные размеры 700х1000х900 мм. Он сваривается из уголка 25х25 мм и покрывается стальным листом толщиной 3-4 мм, в котором сделаны прорези в зоне вращения диска. На столе закрепляется поворотный упор и струбцина с поворотным прижимом. Это позволяет выполнять резку как перпендикулярно, так и под требуемым углом. Очень интересный вариант самодельного станка показан на видео. Здесь поворачивается не заготовка, а консоль с диском и двигателем. Смонтировать отрезной станок дискового типа для квалифицированного слесаря не представляет особой сложности

Важно придерживаться некоторых фундаментальных требований:

  • правильно рассчитать скорость вращения диска;
  • отрегулировать угол вращения, он должен быть строго перпендикулярным плоскости рабочего стола;
  • выставить усилие подачи диска в зону реза;
  • установить на рукоятке кнопку аварийной остановки;
  • оснастить отрезной станок защитными кожухами диска и вращающихся частей.

Особенности пилы

Самодельная маятниковая пила подходит для обработки любых металлических элементов и конструкций, создания заготовок и т.д.

Чаще всего ее используют для резки изделий, т.к. именно в этом ее ключевое предназначение.

Единственный минус в том, что цена на маятниковые пилы достаточно высокая, и поэтому они не каждому по карману.

Самодельная модель обладает тем же принципом работы, который описан ниже.

Маятниковая пила для работы по металлу по-другому называется торцовочной.

Это разновидность циркулярного аппарата, она работает за счет электротока и устанавливается на раму.

Видео:

Заводские модели оснащены специальным поворотным кругом, благодаря чему пила может выполнять функцию не только резки, но и стусла.

Если вам нужна только отрезная функция, то в самодельной модели круг можно не делать, таким образом, собрать пилу обойдется вам дешевле и сделать это будет несколько проще.

Название пилы произошло от ее функций: во время работы она совершает маятниковые движения – механизм резки двигается поочередно вверх и вниз, совершая резочные движения по металлу.

Во время работы аппарата круг для резки опускается на обрабатываемое изделия, а после того, как работа закончена, его нужно поднять на исходное положение.

Если вы покупаете готовый аппарат, то достаточно будет изучить основные характеристики и марки (Макита и пр.) устройства, а также почитать отзывы владельцев пил.

Если вы соберете маятниковую пилу, то сможете разрезать ею не только металлические заготовки, но также изделия из стекла, фарфора, дерева, сделать кафельную плитку нужного вам размера и т.д.

Модели Макита имеют широкий функциональный диапазон, самодельная же модель часто не имеет подобных деталей и подходит для работы в основном с металлом.

Однако если вы часто работаете с другими материалами, то сможете сделать или докупить необходимое оборудование, чтобы отрезная пила была более функциональна, тем более что сделать это совсем не сложно.

Большинство инструментов, необходимых для работы с изделиями, не обойдутся вам дорого: например, для резки дерева вам понадобится диск циркулярной пилы, а для обычной металлической обработки подойдет диск, принадлежавший ранее болгарке.

Следовательно, переоборудовать пилу очень просто: заменив диск из аппарата для работы по металлу, вы получите аппарат для обработки дерева и т.д.

Менять диски и прочие элементы очень просто. После того как вы соберете пилу своими руками, это не будет для вас проблемой.

К преимуществам этого вида пил можно отнести возможность создания качественного и точного среза, что не всегда возможно при работе с другими инструментами. Однако не стоит сравнивать пилу, сделанную своими руками, с инструментами известных производителей, например, Макита.

Ровный срез получается за счет того, что отрезная пила имеет мощный привод, а также отрезной круг, который вращается с большой скоростью.

Видео:

https://youtube.com/watch?v=qPM3Qc6gSXc

Другое преимущество в том, что эти пилы по металлу безопасны при работе своими руками: абразивный круг устройства закрыт специальным корпусом, который защищает от искр и стружек, которые могут попасть во время работы.

Благодаря высокой мощности и скорости вращения круга, работа происходит быстрее, чем при использовании других инструментов, а значит, расход энергии, требуемый для резки металла, будет гораздо ниже.

Наконец, маятниковые пилы более функциональные – ими можно обрабатывать металлические изделия под разными углами до 45 градусов.

Если вы решите купить уже готовый инструмент, то цена на него будет зависеть от нескольких факторов: во-первых, это размер изделия и его мощность.

Пилы, предназначенные для обработки толстых и крупных деталей, делают очень громоздкими и тяжелыми.

Передвинуть такой инструмент очень сложно, как правило, его помещают в гараж или мастерскую, где есть трехфазная заземленная розетка, которая необходима для работы.

С компактными пилами работать легче: их можно переносить по территории, либо брать с собой в нужное место. Однако для обработки массивных изделий они не подходят. Обычно своими руками делают именно этот вариант инструмента.

Двигатель

В зависимости от требуемой мощности металлорежущего станка и сферы его использования выбираем мощность двигателя. Она должна находиться в диапазоне 1,5-3кВт. Если вы планируете использовать отрезной станок в условиях домашней мастерской, небольшого металлообрабатывающего цеха, где резка профильной трубы, арматуры, уголка или иного проката производится относительно редко, а качестве заготовок применяется тонкостенный металл, по мощности в полтора киловатта вполне хватит. Для мелкосерийного производства, работы на строительной площадке, или изготовления каркасов любого назначения потребуется более мощный двигатель.

При наличии трехфазного двигателя мощностью около 3 киловатт его можно подключить на 220 вольт, использовав место схемы «звезда» схему «треугольник». Но при этом нужно учитывать, что мощность его снизится на 25-30%. Главное, что сохранится указанное на шильдике число оборотов.

Для самодельного отрезного станка по металлу используются круги диаметром 300-400 миллиметров. Здесь тоже нужно исходить из потребностей производства. За слишком большим диаметром диска гнаться не стоит — чем дальше от центра отстоит рабочая кромка, тем меньше усилия реза, и потребуется более мощный двигатель. Оптимальное соотношение мощности двигателя и диаметра диска — 2 киловатта при трех тысячах оборотов и 300 миллиметров диаметр.

Сделанный самостоятельно отрезной станок по металлу в первую очередь должен быть безопасным. На отрезных дисках указано максимальное количество оборотов, при которых их можно эксплуатировать. Как правило, оно не должно превышать 4400 оборотов в минуту. Если получится больше — диск может разрушаться, что небезопасно. Если же количество оборотов будет менее 3000, то скорость резки будет недостаточной, а диск будет сильно перегреваться и истираться. Именно эти цифры следует принимать в качестве исходных для расчета силовой передачи.

Изготовление дискового отрезного станка


Станина для станка

Для любого изобретения потребуются те или иные детали, будь то покупные элементы или самодельные детали. Для создания отрезного детища потребуется следующее:

  • Металлический уголок с размерами № 24.
  • Металлический швеллер № 10.
  • Подвижный вал.
  • Трубки для изготовления рукояти.
  • Сварной аппарат.
  • Подшипники для маятникового механизма.
  • Привод электрический.
  • Короб для расположения электроники.
  • Тумблер включения и выключения.
  • Цепь осуществляющая запуск.
  • Обмотка.
  • Электрическая дрель.
  • Крепёжные элементы (болты, винты).

Разберём ход сборки всего оборудования:


Мотор для самодельного отрезного станка

  1. Первым делом, болгаркой нарезаются заготовки на раму размерами 400х600х1200 мм.
  2. С помощью сварки осуществляется сборка рамы из подготовленных деталей.
  3. Поверх всей рамы вваривается швеллер. Он придаст дополнительную прочность станку и будет служить направляющей.
  4. На швеллер прикручиваются несколько вертикальных опор.
  5. Далее производится монтаж следующей рамы, на которой будет располагаться двигатель и вал. Размеры рамы должны составлять 400х600 мм.
  6. На раме крепится плита, предназначенная для двигателя. Лучшим электродвигателем для этих целей является асинхронный движок. Мощность его должна составлять от 1.5 до 3 кВт. После установки движка, необходимо произвести его подключение к трёхфазной сети.
  7. Вал, фланцы, опоры со шкивом выполняются на токарном станке.
  8. Далее производится установка подшипников и шкива.
  9. Установка короба, в котором располагается схема, осуществляется в нижней части рамы.
  10. Между вертикальных опор вставляется вал с втулкой. Диаметр вала 12 мм. Зазор между втулкой и валом должен быть сведён к минимуму.
  11. С двух сторон на втулке привариваются ограничители из кусочков швеллера.
  12. На длинную опорную балку и на куски швеллера устанавливается электромотор и механизм порезки.
  13. Заключительным шагом является установка ремня, который связывает вал и мотор.

Исходя из вышеизложенных шагов сборки, можно сделать вывод, что собрать такой агрегат своими руками будет намного дешевле. Более того, в процессе сборки, вы сами регулируете весь механизм, как говорится под себя.

Подключение кнопки, которая предназначена для аварийных ситуаций, осуществляется напрямую, а двигатель через короб со схемой и автомат.

Совет: Если вы хотя бы один раз собрали такое сооружение своими руками, вы с лёгкостью сможете заняться ремонтом подобных агрегатов. Всё потому, что весь механизм такого станка вы будете знать наизусть.

Изготовление отрезного станка на основе болгарки


Отрезной станок по металлу с болгаркой

Помимо классической вариации отрезного станка

Существует и упрощённый вариант станка с использованием болгарки (УШМ). В данном случае делается рамка, в которую крепится вторая рамка на втулку. Именно на вторую рамку закрепляется УШМ с помощью металлических креплений.

Для того, чтобы болгарка смогла возвращаться в исходное положение, необходимо закрепить рамку и болгарку тугой резинкой или пружиной. Сама же рама закрепляется на подготовленную станину или же на большой и тяжёлый стол. Тяжесть стола обеспечит минимум вибрации. Если же готовится станина, то её необходимо крепить на подготовленный заранее фундамент. Такое изобретение может послужить хорошим инструментом в домашней мастерской или же отличным приспособлением для совершения раскроя металла.

Если вы будете искать отзывы в интернете о данном агрегате, то вы найдёте только положительные отзывы. Ведь действительно, такое изобретение очень удобно в своём роде. С его помощью не нужно мучиться с болгаркой в руках, в изогнутом состоянии. Если и выбирать отрезной инструмент для тех или иных работ, то только дисковый отрезной станок.

Зачем делать станок из УШМ

Отрезной станок — это вещь полезная и нужная и, причем не только в условиях промышленности, но и в хозяйстве. При помощи этого полезного инструмента можно производить точный рез деталей и заготовок. Достигается это за счет надежной фиксации режущего диска, в шпиндель которого можно установить не только абразивные круги для резки металла. Стационарный станок можно использовать для резки кафеля, кирпича, мрамора, гранита и прочих подобных материалов, применяя при этом в конструкции инструмента специальные круги с алмазным напылением. При необходимости, такой станок можно использовать для распиливания брусьев, досок и других заготовок из дерева.

О том, как сделать самому отрезной станок из болгарки и подручных материалов, желают узнать многие, кто не один раз сталкивался с необходимостью произвести точный разрез заготовки. Удерживая болгарку в руках, произвести точный рез также можно, однако сделать это сложнее, так как инструмент приходится держать исключительно двумя руками. При помощи самодельного станка для резки можно не только выполнять, но еще и упростить проведение таких работ:

  • Произвести раскрой листового материала, как например, оцинковка, применяемая для утепления дымохода и прочих целей
  • Разрезать керамическую плитку и кафель — учитывайте, что рез можно сделать только прямым
  • Произвести распиливание материалов под разными углами
  • Распилить металлический профиль, трубу, деревянные брусья, доски и т.п.

К изготовлению станка из болгарки нужен соответствующий подход. Ведь инструмент сам по себе является очень опасным, поэтому малейший просчет может привести к тому, что мастер получит серьезную травму. О последствиях работы болгаркой при несоблюдении ТБ известно, поэтому вначале, перед тем, как соорудить самоделку, стоит отметить следующее:

  1. Только при правильном изготовлении отрезного стационарного станка можно быть уверенными в его надежности и безопасности
  2. Если запланировали сделать, то нужно просчитать каждый шаг, чтобы в процессе эксплуатации не случилось беды
  3. Использование станка в некотором роде является более безопасным, нежели работать инструментом, удерживая его в руках. Однако необходимо отдавать себе отчет о том, что болгарка — это мобильный инструмент, и изготовление самоделки — это уже есть нарушение техники безопасности
  4. Для изготовления использовать необходимо соответствующей надежности материалы, соответствующие мощности и размерам основного электроинструмента

Разобравшись с необходимостью изготовления станка, можно приступать к делу.

Это интересно!Если не можете решиться, что лучше — купить новый станок или же изготовить его самостоятельно, то второй вариант более предпочтителен, так как стоимость заводского устройства обойдется не менее чем в 10 000 рублей. При самостоятельном изготовлении не понадобятся никакие расходы, так как болгарка уже есть в хозяйстве, а составные материалы можно найти в гараже.

Классификация дисковых отрезных станков

Дисковые станки по резке металла подразделяются на 4 основные категории. Универсальным инструментом, применяемым ко всем видам металлов, является дисковый станок первой категории. Дисковый элемент отрезного оборудования позволяет обрабатывать металлические изделия большими количествами. Последующие классы отличаются по мощности и производительности, отрезной станок четвертой категории применяется при бытовых целях, не оснащен полным функционалом, как профессиональное оборудование.

Существует масса разновидностей производственных, бытовых станков. Основным отличием является количество режущих кромок, предлагаются к использованию два основных вида:

  1. Конструкция с одним дисковым элементом, обладает низкой мощностью и КПД. Одноголовочные станки имеют ограниченный функционал, низкую скорость резки. Применяются при выполнении резки одного элемента, позволяют нарезать рамные профили или трубы, подготовить оснастку.
  2. Отрезной станок с конструкцией двух режущих элементов позволяет обрабатывать металл сразу по нескольким направлениям. Двух головочное оборудование имеет жестко закрепленную головку, второй вращающийся режущий элемент перемещается. Производительность инструмента возрастает вдвое, поэтому такой инструмент применим в крупных производствах, условиях автоматизированного процесса. При работе с рамным профилем достаточно одного прогона, что заметно экономит время.

Двухголовочный отрезной станок

Применяется несколько видов отрезных станков, также они разделяются по способу подачи инструмента. Необходимо грамотно подобрать оборудование при соответствии с требованиями к нему. Только при этом случае, возможно окупить затраты на резку металлов при последующей работе.

Классификация по способу подачи режущего элемента

В продаже имеется большое количество станков, перед приобретением, важно понять, как работает система подачи режущего элемента. Режущий элемент может подаваться следующими способами:

  • фронтальная подача режущего диска;
  • устройство с реализацией нижней подачи режущего элемента;
  • конструкция, основанием которой происходит работа маятниковым способом.

Металлическое основание отрезного станка может быть напольным или настольным при использовании. В первом случае, устанавливается диск большего диаметра, что позволяет резать больший объем деталей. Настольное оборудование более мобильно, имеет сниженный вес.

Как действует

Этот тип режущего оборудования относится к категории циркулярных отрезных станков. В его конструкции режущий диск закреплен на специальной раме, а источником питания для станка служит электросеть. Присутствие в названии слова «отрезная» указывает на то, что режущий диск во время резки опускается, а после окончания рабочего цикла принимает изначальное положение. С помощью мощного режущего диска можно выполнять резы в самых различных материалах — не только металле и древесине, но и плитке, пластмассе, стекле и фарфоре. Для работы с деревом на станок можно установить полотно, используемое в циркулярных пилах.

Как сделать пусковую кнопку для маятникового станка из УШМ

УШМ работает при нажатии кнопки. Причем, скорость вращения шпинделя зависит напрямую от усилия прижима кнопки. Это означает, что в кнопку встроен регулировочный механизм, работа которого облегчает эксплуатацию инструмента. При эксплуатации УШМ на стационарном станке необходимо продумать пусковую систему, чтобы не приходилось одной рукой держать рукоятку, а второй нажимать на кнопку.

Если инструмент оснащен обычной кнопкой, которая автоматически фиксируется при ее включении, как например, в первом варианте сооружения станка, то здесь не возникает никаких трудностей. Сначала включается инструмента, а затем можно выполнять работы. Однако большинство углошлифовальных машин оснащены кнопками самоотключения, которые необходимо удерживать рукой во время работы. Из этой ситуации есть два выхода:

  1. Воспользоваться стяжками (к примеру, пластиковыми) или хомутами соответствующего диаметра. Ими фиксируется кнопка в нажатом положении. При этом учитывать также необходимо и фиксатор, который отвечает за самовключение инструмента. И фиксатор, и кнопку необходимо стянуть хомутом, стяжкой или прочими подобными материалами. При этом принцип работы устройства будет следующий — при необходимости запуска инструмента, необходимо вилку воткнуть в розетку или сделать переключатель
  2. Переделать пусковую систему — рационально в случае, если инструмент планируется использовать чаще в качестве отрезного станка, чем автономной болгарки. Для этого необходимо вывести провода из УШМ на отдельный переключатель, которым будет происходить включение и отключение инструмента при такой необходимости

Кнопку включения, если она выводится, лучше всего расположить на рукоятке. Самодельный станок не требует больших затрат на его изготовление, что собственно, и является главным его преимуществом.

Материалы и инструменты

Для работы понадобится:

  • болгарка;
  • сварочный аппарат;
  • дрель;
  • набор плашек, метчиков, гаечных ключей.

Купить придется электрический двигатель мощностью 1,5-2 кВт однофазный или трехфазный. Кроме того понадобятся два шкива, вал, подшипники 204 или 205, металлический уголок, листовая сталь толщиной 2-4 миллиметра. Когда все это будет собрано, начинается собственно изготовление станка.


В статье мы рассмотрим изготовление станка на базе электродвигателя

Чертежи можно сделать самому, используя материал из интернета, или воспользоваться готовыми, например этими. Но опыт показывает, что лучше всего адаптировать чертежи под те материалы, которые есть у вас в наличии. Как правило, конструкции сделанные своими руками, лучше всего работают тогда, когда вы их «подгоняете» под себя. Естественно, при этом следует соблюдать определенные правила и требования, которые выдвигаются к инструменту повышенной опасности, каким выступают отрезной дисковый станок или маятниковая пила, как самодельные, так и промышленные.

Большинство отрезных станков по металлу, которые изготовляются своими руками, принадлежат к маятниковому типу. Ленточные станки более сложные в изготовлении, но их можно сделать в условиях небольшой мастерской или металлообрабатывающего цеха. Пока что остановимся на наиболее удобной разновидностью отрезного станка — дисковом. Общую конструкцию можно увидеть на видео.

https://www.youtube.com/watch?v=-oVQNI-yuj4

Он состоит из нескольких основных узлов:

  • электродвигателя;
  • маятника;
  • механизма привода;
  • отрезного диска;
  • рабочего стола.

Рассмотрим их по отдельности.

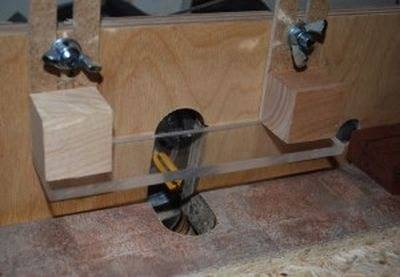

Фрезер из болгарки + (Видео)

Иногда появляется необходимость профрезеровать отверстие или поверхность, а знакомого фрезеровщика нет, да и искать негде. Но есть угловая шлифовальная машина – болгарка. Это решение проблемы. Выбираем станок из двух вариантов – подвижная машинка и подвижный стол.

В первом случае мы закрепляем заготовку или материал, который нужно профрезеровать, а болгарка крепится в вертикальной плоскости к рамке. На рамке есть возможность сдвигать пластину, к которой крепится болгарка влево – вправо и вперед – назад. Другими словами, мы можем перемещать болгарку относительно заготовки.

В другом варианте болгарка закреплена жестко, а заготовка перемещается по аналогии влево – вправо и вперед – назад. Это основные направления для фрезерования. Для фрезерования по осям вверх – вниз дополнить приспособу труда не составит.

Выбрав вариант станка можно приступать к реализации. Единственное место, которое потребует привлечения токаря – держатель фрезы. Он вытачивается из шестигранника не менее 16 мм, потому что резьба болгарки 14 мм. Держатель цангового типа. Он прост в изготовлении и не имеет больших биений. Обычный кулачковый патрон справляется хуже.

Материалы и инструменты

Чтобы сделать более мощный станок для разрезания металлических деталей, нужно использовать отдельный двигатель. Дополнительно к этому требуется подготовить чертежи устройства в сборке, инструмента для изготовления самодельного отрезного оборудования, расходные материалы. К ним относятся:

  1. Металлические профиля, уголки, пластины для изготовления каркаса с рабочим столом.
  2. Подшипники, вал, два шкива.
  3. Электродрель, болгарка, сварочный аппарат.

Помимо этого, понадобятся крепежные элементы, оснастка на электроинструмент.

Собрать качественный станок своими руками получится, только изучив каждый из ключевых элементов по отдельности.

Двигатель

Мощность электродвигателя зависит от того, насколько твердый вид металла будет обрабатываться, как часто будет использоваться самодельная машина. Оптимальный диапазон мощностей – от 1,5 до 3 кВт. Количество оборотов должно быть не менее 2500 за минуту. Нельзя забывать про требуемую силу тока. Для домашней мастерской лучшим вариантом подключения будет общая сеть 220 вольт. Желательно выбирать двигатель с возможности изменения количества оборотов.

Отдельно нужно поговорить про диаметр отрезных дисков. Оптимальные размеры от 300 до 400 мм. Чем больше диск по размеру, тем больше оборотов он требует для качественной обработки. Однако, на любом расходнике указывается максимальное количество вращений за минуту, которые допустимы во время разрезания. Чаще всего максимум находится на показателе 4400 оборотов за минуту.

Привод

Чтобы сделать привод, нужно использовать ременную передачу. Для ее изготовления необходимо найти два шкива, которые будут равны по диаметру. Один шкив закрепить на валу от электродвигателя. Второй устанавливается на приводном валу абразивного диска. Далее вал оснастки закрепляется на двух подшипниках. Двигатель должен быть установлен с тыльной стороны готового маятника. Для этого используются 4 болта. Крепежные элементы должны устанавливаться в прорезях, с помощью которых двигатель можно будет смещать, на 5 сантиметров. Это позволит выбирать оптимальное натяжение ремня. С передвигающимся двигателем на самодельном станке проще менять расходники, ремни.

Консоль маятник

Консоль является ключевой частью оборудования, от сборки которой зависит точность резов. Для основания маятника понадобится две втулки, которые требуется изготовить из металлического квадрата размерами 4х4 см. Их высота не должна превышать 10 см. В стойках нужно проделать отверстия, которые нужно для закрепления вала-втулки. Далее к нему приваривается коромысло. Устанавливается поверхность для закрепления электродвигателя. Рычаг для опускания диска к заготовке высчитывается зависимо от желания человека.

Рабочий стол

Принципы изготовления рабочего стола:

  1. Сделать разрез, через которые будет проходить диск во время разрезания металлических заготовок.
  2. Размеры выбираются зависимо от того, какой ход у маятника, диаметра оснастки.
  3. Дополнительно можно соорудить механизм протяжки.
  4. Установить боковой прижим, чтобы можно было зажимать заготовки во время разрезания.

Оптимальная толщина листа металла под рабочий стол — около 4 мм.

Самодельный рабочий стол
