Как сделать из болгарки циркулярную пилу

Изготовление циркулярки

Циркулярка из болгарки изготавливается своими руками в несколько этапов:

Подготовка стола

Необходимо обеспечить устойчивость стола, исключив возможные раскачивания. В качестве каркаса можно выбрать конструкцию из металлопрофиля. Для изготовления поверхности стола можно выбрать железный лист, фанеру, стекло, ДСП. Должна быть предусмотрена прорезь для режущего диска.

Установка болгарки

Болгарку следует зафиксировать к планке под столешницей при помощи струбцин. Резьбовые соединения необходимо скрепить при помощи фиксаторов. При размещении диска необходимо обеспечить, чтобы его значительная часть выступала над столешницей. Над диском устанавливается защитный козырёк.

Установка упорной планки

Для создания упорной планки применяется металлический уголок. Её рекомендуется установить на специальную фанеру. Пластину с планкой необходимо закрепить к столешнице при помощи струбцин.

Проводка электричества

Необходимо вывести провода и подключить их к удлинителю. Можно произвести закрепление проводов под столешницей посредством степлера.

Проверка диска

Нужно проверить рукой, насколько легко поворачивается диск. Стоит дополнительно проверить его ход при снятом напряжении. Для контроля эффективности выполняется кратковременный пуск циркулярки.

Запуск устройства

Инструмент готов к работе. Время от времени следует выполнять проверку температуры двигателя на наличие перегрева. Длительные нагрузки на двигатель и редуктор УШМ недопустимы.

Как сделать из двигателя стиральной машины

Если в хозяйстве пылится старая стиралка, двигатель которой находится в рабочем состоянии, ее можно использовать в качестве основы для изготовления циркулярки.

Извлечь из корпуса щетки, коллектор и провода датчика скорости. Для надежности рекомендуется их проверить при помощи омметра.

Соединить в целую конструкцию оба выхода коллектора и контакты катушки. Обязательно нужно проверить работоспособность устройства, подключив его к сети.

Для изменения направления вращательных движений следует поменять местами контакты.

Повысить функциональность и надежность циркулярной пилы можно, оснастив ее приспособлением, при помощи которого будет увеличиваться либо уменьшаться скорость вращения режущего диска. В качестве такого устройства применяется диммер либо гашетка ручного электрического инструмента.

После изготовления основы пилы можно приступать к обустройству столешницы. Для этого использовать каркас из металла, на котором приваривается двигатель станка.

Процесс переделки + (Видео)

Если быть точным, то это трудно назвать переделкой, это доработка или расширение функционала болгарки. Можно разделить доработку по стадиям или по шагам выполнения работы. Для начала определимся с основными задачами. Необходимо сделать стол под установку циркулярной пилы. Он может быть из любого доступного материала, но предпочтительнее будет основа из стального уголка.

Болгарка должна безболезненно устанавливаться и сниматься, поэтому крепление ее к столу должно быть открытым и доступным. Режущий диск будет установлен прямо на вал болгарки. Он должен иметь регулировку по высоте или менять высоту режущего диска над плоскостью стола.

На столе должна быть регулируемая направляющая. С ее помощью можно будет выставлять толщину отреза доски. Как частный случай можно установить угловую направляющую, если в этом есть потребность.

Итак, конструктивно делаем станок под имеющуюся болгарку с регулировкой по высоте режущего круга. Для простоты конструкции применим древесину:

Делаем в столешнице из доски прорезь под пилу. Если это будет мебельная плита или лист фанеры, то желательно ее укрепить дополнительной планкой вдоль положения режущего круга;

Заднюю часть конструкции станка крепим на шарнире. Затем закрепляем болгарку. Для ее крепления потребуется короткий болт с контргайкой. Болт будет вворачиваться вместо ручки, и крепить болгарку к шарнирной части станка;

Со стороны ручки болгарки делаем зажим с пропиленной регулировочной планкой. Это п-образная скоба, в которую ручка дрели должна плотно входить. Для плотности можно вклеить резиновые полосы. К этой же п-образной пластине будет крепиться регулировочная полоса с пропилом.

Шарнир и регулировочную планку закрепляем снизу к столешнице так, чтобы режущий круг ровно входил в пропил столешницы;

Устанавливаем столешницу на основание из стального уголка или деревянных брусков;

Подводим электричество. Необходимо выполнить условия электробезопасности. Лучше выполнить подключение с помощью кабеля, который не боится случайного падения на него отрезка доски;

Делаем пробный пуск. Диск пилы должен вращаться, не цепляя за края прорези. Если это не так, то надо изменить положение крепления шарнира или п-образной пластины. Подача на режущий круг материала не должна вызывать смещение или вибрации болгарки.

И болгарка, и ручная циркулярка – это очень удачный съемный привод для стационарной циркулярной пилы.

Из болгарки несложно сделать ручную циркулярную пилу. Для этого надо переделать защитный кожух, чтобы закрывался почти весь диск пилы. А на рабочий сектор диска необходимо установить подвижную защиту, которая будет сдвигаться во время работы. Еще на кожух желательно установить патрубок для пылесоса, если пила будет использоваться в помещении.

В передней части необходимо установить дополнительную изогнутую ручку из тонкостенной трубы. С этой ручкой будет надежней и безопасней фиксировать положение циркулярки во время работы.

Возможно, у вас возникнут трудности с созданием стационарной циркулярки из болгарки или ручной циркулярки. На строительных сайтах и форумах вы сможете отыскать требуемые чертежи несложных конструкций.

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Стол для циркуляции

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

повышенная виброустойчивость;
недопустимо прогибание при нагрузке свыше 50-60 кг;
наличие идеально ровной поверхности.

В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

Вал

Самодельный вал

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

Передача

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

клиноременная передача;
механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Электромотор для циркулярки

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

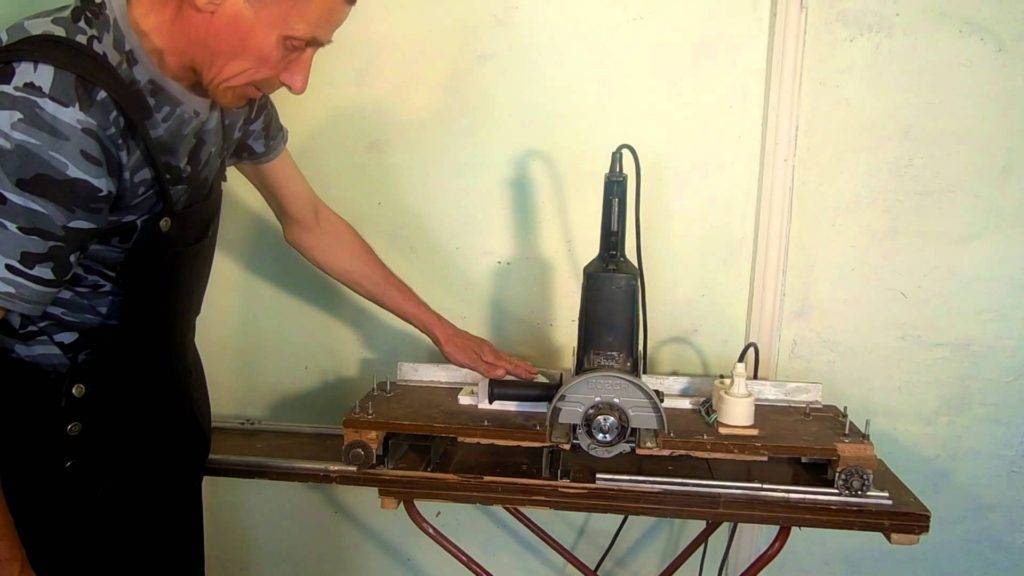

Как просто и быстро сделать циркулярку из УШМ

Сразу нужно отметить, что вариантов изготовления самодельной циркулярной пилы из УШМ много, и все зависит от фантазии мастера, а также наличия расходных материалов. Первоначально рассмотрим простейший вариант изготовления циркулярки, используя для этого лист ДСП и прочие расходные материалы. Принцип изготовления такой циркулярки следующий:

Берется лист ДСП размером 1х2 м, к которому приделываются ножки. В итоге получается стол, к которому необходимо прикрепить болгарку. Крепить инструмент необходимо исключительно снизу
Изготавливается кронштейн для закрепления электроинструмента. Для этого применяются металлические пластины толщиной более 1 мм
К столешнице пластины крепятся при помощи резьбовых соединений
Чтобы можно было регулировать глубина распила, кронштейн следует сделать подвижного типа. Для этого подвижную и неподвижную часть кронштейна следует соединить при помощи болта с гайками
Чтобы фиксировать инструмент в соответствующем положении, понадобится изготовить дополнительный кронштейн. За его основу берется длинный болт или шпилька. Гайки на шпильке будут обеспечивать фиксацию болгарки в соответствующем положении, а гильза, приваренная к подвижному кронштейну, отвечает за соединение
В столешнице необходимо сделать прорезь, через которую будет выступать пильный круг. Для этого используется дрель со сверлом. По краям будущей прорези нужно сделать отверстия, а затем по ним произвести прямолинейное распиливание тонкими полотнами
Дополнительно также изготавливается упор для столешницы, за счет которого происходит выравнивание распиливаемых заготовок

В итоге получаем стационарный станок для распиливания древесины, сделанный своими руками в домашних условиях. Теперь, зная, как из болгарки сделать циркулярку, можно приступать к делу. Видео инструкция по изготовлению самодельного станка представлена ниже.

Регулятор глубины пропила

Схема регулировочной штанги

При создании циркулярки из болгарки своими руками особое внимание нужно уделить регулировочной штанге — конструкции, отвечающей за глубину пропила. Кусок металлического стержня диаметром не более 0,5 см будет служить ее основой

Его край необходимо загнуть, расплющить и зафиксировать упорными болтами из уголков, расположенных впереди.

На противоположном конце делается резьба, на которую накручивается гайка. Концевая часть регулировочной штанги продевается в сквозную щель на осевой ручке и надевается еще одна гайка. Утягивание и послабление этих двух гаек будет контролировать глубину пропила циркулярки. Перед тем как начать активное использование готового оборудования, нужно проверить его работоспособность на нескольких тестовых образцах.

Пошаговая инструкция по сборке стола для циркулярной пилы

1. Изготовление корпуса. Листовой материал для корпуса раскраивается по размерам: 400 мм на 800 мм. Крепятся детали с помощью саморезов и брусков. Лучше вести сборку, предварительно рассверливая внешние детали короба. В итоге получается прямоугольный ящик без дна и крышки. Верхнюю часть брусков впоследствии используют для закрепления листа фанеры.

2. Подготовка и закрепление верхней части из фанеры. Прорезь отверстия. Сначала из листа фанеры вырезают деталь 800 мм на 80 мм. Далее проводят замеры опорного башмака той пилы, которая будет крепиться на столешнице. На обратной стороне фанеры выполняют разметку. Потребуются 2 центральные оси. Без них не выполнить точную разметку. Затем на фанеру наносят метки, соответствующие размерам опорного башмака. Потом делают такие замеры, которые имеет циркулярка: диаметр нижнего защитного кожуха, его толщина, максимальное расстояние от краев опорного башмака. В соответствии с полученными размерами ставят метки и вырезают с помощью лобзика прямоугольное отверстие.

3. Крепление пилы к фанерной столешнице. Сначала 4 отверстия делают в башмаке. Диаметр — 10 мм. Далее устанавливают инструмент так, чтобы рабочая часть заходила в выпиленное отверстие. Когда пила будет выровнена, надо отметить место отверстий. Метки делают в центральной части. Чтобы инструмент стоял надежно, для крепления понадобятся лемешные болты, имеющие потайную конусную головку (М8). Чтобы их установить, придется позаботиться о качественном углублении шляпки, она может выступать максимум на 1 мм в незатянутом виде.

Фанера просверливается с внешней стороны, диаметр полученных отверстий должен быть 8 мм, а потом следует сделать зенковку под шляпку. Когда отверстия будут готовы, на распиловочный стол для циркулярной пилы устанавливают саму пилу, болты затягивают изнутри с помощью гаек с пластиковыми гроверами или пружинными шайбами.

4. Крепление столешницы к корпусу. Пусковая кнопка. Сначала на расстоянии 30 мм делают отверстия в углах фанерной столешницы. Потом просверливают отверстие в центральной части брусков. Детали соединяют с помощью стальной футорки М8 на18 мм. На боковой части устанавливают обычную кнопку «Старт — пуск». Внутри корпуса прокладывают электросеть, а кнопку на самом инструменте зажимают.

5. Изготовление упорной балки. Простой стол для циркулярной пилы станет намного удобнее, если оснастить его упорной балкой. Чертежи содержат все нужные размеры. Балку можно сделать из фанеры, а закрепить с помощью мебельных направляющих полного выдвижения. Получившаяся балка должна скользить над поверхностью под углом 90° к плоскости реза с незначительным зазором.

6. Упор для продольных распилов. Его делают из алюминиевого карниза. В 150 мм от краев сначала просверливают отверстия для болтов, а потом проводят 2 черты от места крепления болтов до осевой линии. На месте пересечения и далее по направлению к болтам на расстоянии 30 мм делают отверстия в 12 мм. Болты снизу затягивают гайками. А по прорисованным линиям делают тонике прорези, их ширину можно увидеть на фото.

Серьезный инструмент
Сборка стационарной конструкции
Изготовьте другие варианты
Настольный инструмент

— нужный и полезный инструмент в арсенале домашнего мастера. Особенно она необходима тем, кто много работает с древесиной. Чтобы сделать циркулярную пилу своими силами, достаточно иметь большое желание, необходимые инструменты и уметь работать с металлом.
