Торцовочная пила по дереву – изготовление из циркулярки своими руками
Для поперечного распиливания под различным углом деревянных заготовок, когда необходима точная стыковка нескольких элементов, применяется специальный инструмент. Торцовочная пила своими руками изготавливается на основе имеющегося оборудования – из ручной циркулярки, болгарки. А при установке дисков определенного типа, самодельную конструкцию можно использовать для резки легкого металлопластикового профиля, труб, что расширит сферу ее применения.
Конструкция простая и доступна для изготовления в домашних условиях. Корпус распиловочного станка собирается из дерева или металла. Из листов фанеры (ДСП) сооружают основание, на которое устанавливают вертикальную стойку, предварительно прорезав в ней отверстия для крепления циркулярки. Механизм маятникового типа выполняется из доски и фиксируется на опору при помощи длинного болта.
Подготовив уголок или металлический стержень, его прикручивают сверху маятника, стараясь, чтобы конец выступал. Берут пружину. Одной стороной ее закрепляют за заднюю часть уголка, а другой за вертикальную стойку. Натяжение подбирается экспериментальным путем, но его должно быть достаточно для свободного удержания на весу ручной дисковой пилы.
Отсоединив от инструмента рукоятку, его закрепляют на маятнике в подготовленном отверстии. Кабели укладывают в предусмотренные для этого пазы и подключают напряжение. В столешнице делается небольшая прорезь и к ней под прямым углом закрепляют боковые упоры. Если их сделать поворотными, то резать заготовки можно будет под заданным углом. Пила из циркулярки собрана, осталось опробовать ее в действии. Используя доступные чертежи, легко сделать любой, даже более сложный инструмент.
Для удобства работы следует изготовить торцовочный станок. Желательно мобильной конструкции, если с ним придется переехать на другое место или непосредственно на строительную площадку. Поэтому станина делается разборной, для чего крепление столешницы к ножкам осуществляют на саморезы.
Для изготовления верстака необходимо проделать следующие операции:
- Подготовить верхнюю раму. Ее собирают из деревянного бруса размерами 40х40. Ножки, сделанные из аналогичного материала, прикручивают саморезами и для их большей устойчивости устанавливают распорки. Или места соединения укрепляют металлическими уголками.
- Из досок изготавливается столешница. Ее ширина должна быть на 10 см больше длины торцевой пилы, а длина равняться ширине, умноженной на 3.
- Взяв листы фанеры (ДСП, МДФ) подготавливают и закрепляют импровизированные столики, стараясь расположить их поверхность на одном уровне с поворотным механизмом.
- Устанавливают оборудование для обрезки торцов.
Такая торцовка по дереву будет востребована в своей мастерской или при проведении разных строительных работ, в которых не обойтись без деревообработки.
Если необходимо сделать станок с протяжкой, то для этого берут амортизаторы передних стоек автомобиля. Предпочтительнее легкового, потому как от грузовика они слишком массивные. Приобрести их можно на любом пункте разборки машин. Перед установкой амортизаторов, чтобы облегчить ход штока, сливают масло и в корпусе проделывают «воздушные» отверстия.
Для комфортной работы рекомендуется подключить систему плавного запуска. Она позволит снизить нагрузку на конструкцию при стартовом рывке и регулировать количество оборотов.
Торцевая пила из болгарки является одной из распространенных моделей. Преимущество данной конструкции в том, что УШМ можно снять и, сменив диск, использовать по прямому назначению – для резки по металлу. Самая простая схема позволяет распиливать доски под углом в 90 градусов.
Порядок изготовления следующий:
- Сначала делают опорную станину из металлического листа, обрамленного уголком. К ней приваривают (прикручивают болтами) вертикальную стойку из металлического профиля.
- К отрезку трубы фиксируют кронштейны для крепления болгарки, которую обхватывают кожухом, изготовленным из любого подручного материала. Главное условие – надежная фиксация шлифмашинки.
- Труба крепится к стойке обычным болтовым соединением. Для удержания в вертикальном положении устанавливают ограничители или самозажимающееся приспособление.
- Закрепив болгарку, в станине делают прорез на весь диаметр диска, чтобы пропил заготовки получался полным.
- Боковой упор для изменения положения обрабатываемых деталей делают поворотным. Облегчить выбор нужного угла позволит нанесение разметки в градусах.
Изготовление настольного инструмента
Для комфортной работы со станками необходимо предусмотреть кроме уже упомянутых элементов еще и другие, необходимые для нормальной работы инструменты и приспособления:
- на рабочей плите для удобства рекомендуется нанести сантиметровую шакалу, «0» которой соответствует стороне диска пилы;для защиты от случайных сколов и щепок рекомендуется над диском предусмотреть установку защитного экрана из прозрачного пластика;для облегчения распила, когда необходимо дополнительное усилие для прижимания доски рекомендуется продумать установку прижимного валика или деревянных прижимных пластин;для облегчения работы и недопущения обратного срыва доски нужно предусмотреть установку упорных пластин.
Сборка каркаса
Как поперечные, так и продольные брусья каркаса, используемые как рёбра жёсткости, также монтируются на нижней плоскости столешницы. Всего таких планок потребуется четыре:
Две поперечные перемычки, не доходящие до края столешницы на 7-9 см с каждой стороны. Два продольных бруска, размер которых соответствует тому же условию (они не должны доходить до краёв столешницы примерно на 7-9 см).
С учётом этих ограничений следует наметить точки фиксации продольных брусков и поперечин, в которых последние будут крепиться к столешнице с помощью саморезов подходящего размера.
При разметке точек крайняя из них выбирается приблизительно на удалении 40-50 мм от края бруска (при этом шаг между ними должен быть порядка 23-25 см).
Перед окончательной сборкой каркаса во всех составных деталях (брусках и столешнице) просверливаются сквозные отверстия под саморезы. С лицевой стороны элементы крепления устанавливаются таким образом, чтобы их шляпки были полностью скрыты в материале.
Для повышения прочности будущего каркасного основания примыкающие к столешнице бруски предварительно промазываются столярным клеем.
После сборки конструкция временно фиксируется с помощью струбцин, которые можно будет снять по истечении времени высыхания клея.
Преимущества самодельной техники
Самодельная циркулярка считается достаточно популярным инструментом. Отличается простотой изготовления и имеет высокую степень надежности.
Итак, циркулярная пила своими руками имеет такие плюсы:
- универсальность;
- простота изготовления;
- экономия средств;
- надежность.
Сегодня можно найти много чертежей, которые позволяют конструировать стационарные или передвижные пилы разных размеров. Для этого можно применять дрели, болгарки и другие инструменты.
Некоторые мастера сочетают циркулярку с фуганком, располагая их на одном основании. Эти приспособления могут функционировать от общего двигателя. С помощью такого станка удается добиться идеальной зачистки деревянной поверхности. Потому комбинация фуганка с циркуляркой считается очень функциональным решением.
Самодельные устройства
Сделать циркулярную пилу из дрели несложно, но проблемы могут появиться при подгонке узлов. Правильно выбрать все элементы, чтобы все работали идеально – это очень важная задача. Вал должен быть оснащен саморегулирующимися подшипниками, если вы будете использовать агрегат каждый день. Сами подшипники стоит выбирать с двумя рядами шариков, которые будут отрегулированы при помощи зажимной гайки.
Рабочая поверхность должна быть с сеткой-разметкой. Без такой системы координат точная работа по древесине невозможно. Нельзя пренебрегать и защитным кожухом – при проведении работ он будет надежно предохранять устройство от повреждений механического характера. Циркулярные пилы при работе с разными материалами работает в разных режимах, и поэтому стоит иметь устройство, которое будет управлять подобным процессом. На валу нужно сделать пару желобов, чтобы была возможность переставить шкивы для изменения скорости.
Интересно, что параллельный упор является важным приспособлением для работы с большими заготовками. Сделать их своими руками можно из ДСП, фанеры или досок. Размер упора не больше 2.5 см. Крепить пор нужно на болты или саморезы.
Когда нужно распиливать бруски или сделать несколько пропилов с разных направлений, потребуется упор, который обладает П-образной конфигурацией. В его основании будет лежать доска, толщина которой 3 см. К основанию следует прикрутить боковины с толщиной в 1.2 см. Так упор будет инсталлироваться на брус, размер которого будет отвечать размеру от точки разреза до диска для пиления.
С двух сторон он будет прижат фиксаторами к брусу, а если брус очень большой, то его нужно переставить и сделать еще один пропил. Также есть кромочный упор, который очень востребован. Чтобы его сделать, нужно много времени и прекрасная квалификация мастера. Обязательно до начала работ нужно сделать чертежную схему. Сделайте упор из фанеры с толщиной в пару см, а еще упорную планку.
Шаги изготовления следующие:
- Прорежьте продольные пазы для шпонок.
- Установите шпонки на упорной планке.
- Между изготовленными пазами сделайте еще один, чтобы прикрепить упорную планку.
- В основании нужно еще одно отверстие, размер которого будет соответствовать пильному резаку циркулярки.
Установите ограничители по бокам, а также должны быть фиксаторы, чтобы надежно все закреплять. Для установки упора на заготовку планка будет двигаться в пазах, и зафиксирована через щель струбцинами. Лучше всего прикреплять рулетку или линейку на станину, потому что это облегчит работу. Толкатель удобен для работы с маленькими заготовками – он помогает закреплять деталь с обеих сторон, и это обеспечивает точность работ. Если станок оснащен трехфазным двигателем (то есть 380 В), то нужны конденсаторы, которые смогут выдержать минимальное напряжение в 620 В. Это могут быть даже бумажные устройства.
Для прибора еще важно рассчитать конденсаторы – на 1 кВт требуется 100 мкФ для рабочего конденсатора. Емкость пускового элемента следует брать в 2 раза больше
Помните, что пусковой блок – это устройство, которое автоматически возвращается в начальное положение, и это удобно, потому что спустя считанные секунды после старта можно начать работу.
Дополнительная важная информация
Столярные работы требуют особого внимания. В случае, если вы желаете сделать высококачественный и высоконадёжный стол своими руками для циркулярной пилы, то хорошо подготовьтесь к работе.
Выполняйте следующее:
Приобретите все без исключения нужные материалы и приборы. После установки каркаса в обязательном режиме установите его на ровную плоскость и проверьте, чтобы крышка конструкции не перевешивала в какую-либо сторону. Установить столик для циркулярной пилы правильнее в том участке, где он и будет находиться в дальнейшем, чтобы устранить вероятные проблемы, сопряжённые с неровностью полов. Если из-за шероховатого пола столик вибрирует в процессе работы, то необходимо подкорректировать длину ножек, применяя уплотнённый материал либо резину. Столешница продукта может быть как единой, так и складывающейся
Для того чтобы сформировать складывающийся столик для пилы, будет необходимо потратить чуть больше времени и самого материала и уделить внимание увеличению прочности станины, пребывающей в разобранном состоянии. Размеры материала, применяемого для создания стола, формируются опытным путём
В идеале уровень конструкции должен соотноситься с ростом мастера. Отверстие, которое будет выполнено в столешнице, должно отвечать размерам определённой пилы, имеющейся в наличии. Чтобы продлить период службы всех применяемых материалов, собранных в общую конструкцию, необходимо подвергнуть их обработке специальными химическими веществами, способными увеличить рабочие свойства дерева либо металла (к примеру, уберечь их поверхность от ржавчины, гниения, возникновения плесени и т. д
). Обрабатывать дерево либо железо правильнее на улице, а не в помещении, чтобы не получить отравление интенсивными испарениями.
д. ). Обрабатывать дерево либо железо правильнее на улице, а не в помещении, чтобы не получить отравление интенсивными испарениями.
Вдохновившись этой статьёй, вы сможете сделать прочную подставку для циркулярной пилы в виде столика.
Изготовление столешницы
Рабочая поверхность выпиливается электролобзиком из фанеры по принятым размерам. Заготовка обрабатывается наждачной бумагой или шлифмашинкой. Кромки столешницы фрезеруются.
С нижней стороны листа выполняется разметка под крепление ручной пилы. Намечается сектор для отверстия под диск.
Если планируется распил заготовок под различными углами, прорезь должна иметь трапецеидальный контур с расширением вниз. Паз вырезается ручной циркуляркой, предварительно на концах намеченного сектора высверливаются отверстия ø10 мм. Также отверстия необходимо сделать в станине инструмента и столешнице для крепления на болтах.
Далее производится разметка рамы жесткости для горизонтальной поверхности стола. Ребра по периметру должны отступать от края столешницы на 5-10 см. Выпиленные по размеру доски прикладываются торцом к разметке на нижней поверхности листа, карандашом обводятся их контуры.
Схема столешницы для циркулярной пилы.
Посередине размеченного контура рамы проводится центральная линия.
На ней отмечаются места под саморезы для крепления ребер. Под крепеж высверливаются сквозные отверстия с фаской сверху для утапливания шляпок. Саморезы должны вкручиваться через 10-20 см, от углов рамы — на расстоянии по 5 см.
Доски сажают на столярный клей по намеченному периметру и зажимают струбцинами.
После высыхания клея, не снимая прижимных устройств, вкручивают саморезы с завинчиванием шляпок в потай. В углах в торец рамы вкручивается по 2 самореза. Затем к готовой столешнице необходимо прикрепить устойчивые ножки.
Процесс изготовления: пошаговая инструкция
Разметка места крепления пилы к столу
Разметка и крепление ребер жесткости

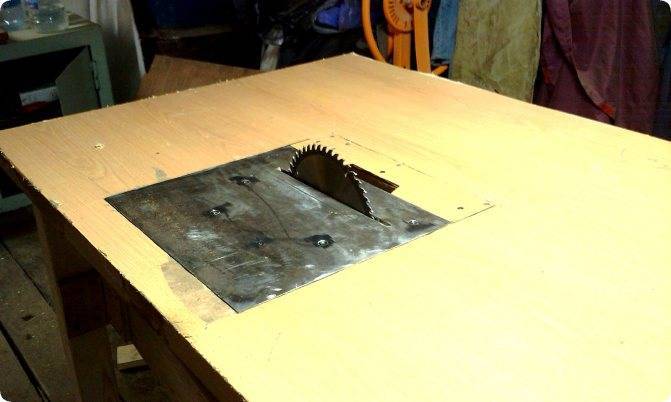

Столешница под циркулярную пилу в готовом виде
Чтобы сделать качественное сооружение необходимо соблюдать некоторые советы. Процесс состоит из нескольких шагов, представленных в таблице.
| Шаги | Описание |
| 1 | Брусок со всех сторон следует подровнять при помощи рубанка. Затем из него собирается каркас будущего стола. В каждой из сторон столешницы нужно просверлить несколько отверстий по 5 мм. Дополнительно по одному сквозному выполняется для ножек изделия. |
| 2 | В царгах выполняются по несколько отверстий аналогичного диаметра. В ножках выполняют по одному сквозному. Диаметр остается прежний, 5 мм. |
| 3 | Приступайте к установке шкантов в столешницу. Перед этим они покрываются столярным клеем. Сверху помещают ножки и царги. При наличии струбцин со стяжками изделие следует крепить при помощи их. Когда клей полностью просохнет нужно скрепить царги и ножки, используя специальные крепежи из металла. Дополнительно следует стянуть саморезами. Добавить сооружению надежности и прочности можно, воспользовавшись уголками. Они станут элементом дополнительного крепления, придадут изделию устойчивости. Для короткой стороны достаточно 2 штук, а для длинной подойдут 3. |
| 4 | Следующий шаг предполагает закрепление пилы на изделии с внутренней стороны. Есть несколько методов осуществить задачу. Для закрепления подойдут болты М4 или бруски с саморезами. Первый случай отличается быстротой и надежностью. Второй метод не предполагает дополнительных отверстий, что избавляет от необходимости сверления. Нужно проделать выпил в брусках, ширина которого равна габаритам площадки пилы. Далее саморезы и бруски с обеих сторон скрепляют оборудование и столешницу |
| 5 | После установки пилы понадобится еще брусок большего размера. Его, используя саморезы, закрепляют на основании конструкции. Прикручивание осуществляется на отметках, сделанных при выставлении платформы в ровное положение. Указанные манипуляции помогут, снимая пилу, возвращать ее обычно быстро без поиска разметок |
| 6 | Диск пилы устанавливается на положенное место. Основа пропиливается для получения продольного отверстия. Затем изделие нужно перевернуть |
| 7 | Затем начинают изготовление параллельного упора. От фанеры отпиливаются две полоски. Их длина должна совпадать с шириной стола. В среднем эти габариты равны 10 см. Углы следует скруглить |
| 8 | Полученные полосы шлифуются. Их нужно скрепить под углом саморезами. Внутрь следует прикрутить уголок из металла |
| 9 | Если нужно закрепить на основе упор и сооружение будет использоваться часто, следует прикрепить направляющую так, чтобы она находилась перпендикулярно диску. Прикрепите ролик на нижней части. Это позволит ему двигаться. |
Крепление ножек к столу

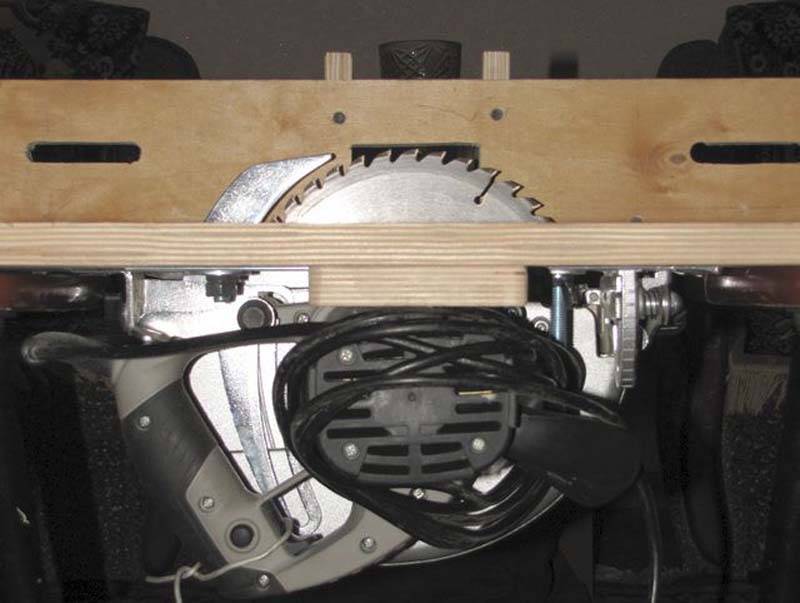

Крепление пилы к столешнице
Фиксирование пусковой кнопки
Конструкция выполнена и готова к использованию
При выполнении описанных манипуляций важно помнить о соблюдении мер безопасности. Касается и любых манипуляций с дисковой пилой. Регулярно проверяйте положение стола и его крепость
Конструкция должна быть устойчивой, без расшатывания
Регулярно проверяйте положение стола и его крепость. Конструкция должна быть устойчивой, без расшатывания.

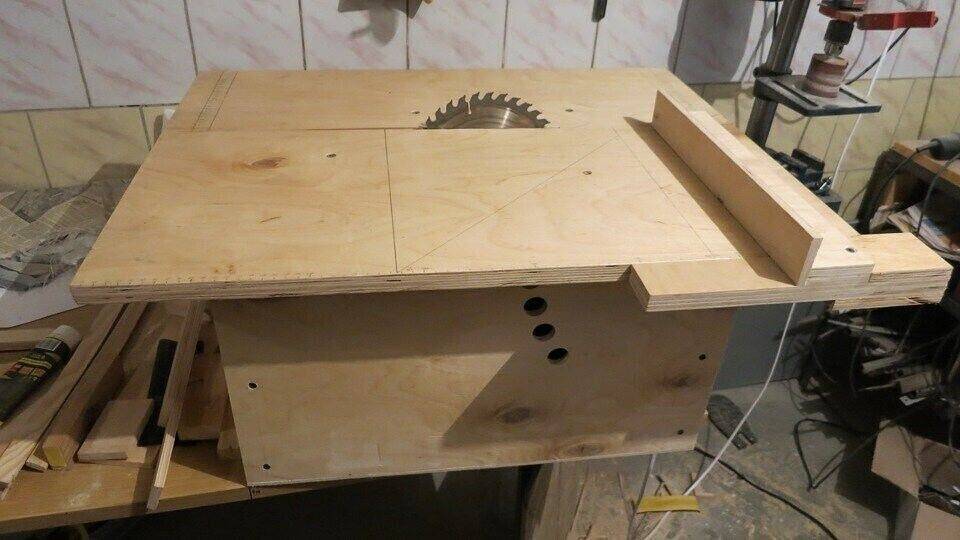

Пример изготовленного рабочего стола для циркулярной пилы
Вариант стола для ручной циркулярной пилы с механизмом подъема
Сначала убедитесь в надежном закреплении пилы, только потом включайте ее. Нельзя держать материал распила руками. Это поможет избежать попадания древесины в лицо, когда начнут отскакивать сучки. Дополнительно рекомендуется при работе использовать специальные защитные очки.
Для безопасности обязательно используйте защитные очки
Указанные простые советы помогут избежать травматизма на рабочем месте.
