Обратный молоток своими руками

Обратный молоток своими руками – особенности изготовления

Существует несколько видов данного инструмента. Это, в частности:

  • вакуумный;
  • пневматический;
  • споттер;
  • с двумя и тремя гирями.

Конечно, можно просто пойти и купить инструмент в магазине – благо их выбор в настоящее время очень широкий. Однако здесь есть альтернативный вариант, который подойдет для начинающих автомастеров, или в том случае, если нужно сделать какую-то разовую работу. Ведь простейший обратный молоток вполне можно сделать и собственными руками. Ничего сложного здесь нет, да и времени на его изготовление вы потратите совсем немного.

Наиболее оптимальный вариант в данном случае – простой гиревый молоток. Первое, что нам понадобится – это стальной прут

Здесь имеет важное значение его диаметр – нужно брать как минимум 2 сантиметра. Все дело в том, что инструмент, изготовленный из более тонкого прута, окажется недолговечным

Впрочем, для одной рихтовки этого будет вполне достаточно. Также для изготовления самодельного обратного молотка нужна каучуковая рукоятка. Здесь можно воспользоваться снятой с какого-то другого инструмента насадкой. Если есть желание – выточите рукоятку из цельного куска каучука. С поиском этого материала вряд ли возникнут какие-то проблемы.

Следующая важная часть молотка – стальной крюк. На его конце нужно будет нарезать резьбу для последующего вкручивания в штырь. Таким крюком очень удобно вытягивать поверхности за скобы. Кроме того, данный элемент конструкции также позволит применять инструмент и при снятии форсунок. Также нам понадобятся 2 стальные шайбы диаметром 3 сантиметра. Один из важнейших элементов молотка – это гиря. В данном случае рекомендуется взять обыкновенную магазинную бабку, не имеющую выступов и углов, длиной до 15 и сечением до 6 сантиметров. Кроме того, нам потребуется также и сварочный аппарат.

Теперь можно приступать непосредственно к изготовлению молока. Первым делом необходимо осмотреть прут – он должен быть ровным. Если вы рассчитываете на длительное использование инструмента, эту деталь предварительно следует вымочить в антикоррозийном растворе, чтобы она потом не ржавела. Также прут предстоит зашлифовать и обезжирить. На этом подготовительные работы можно считать законченными. Далее берем шайбу и навариваем ее на один из концов прута. Она будет выполнять роль ограничителя, не позволяя гире слететь во время рабочего процесса. После этого к пруту нужно прикрепить крюк – прикрутить либо приварить.

Затем переходим к предварительной подготовке гири. Эту часть нашего будущего молотка сперва нужно будет просверлить насквозь на токарном станке. Диаметр отверстия выбирается исходя из толщины прута – последний должен иметь свободный ход. Лучше всего сразу же все проверить. Если прут ходит туго, отверстие следует немного расширить. Далее можно надевать гирю и фиксировать вторую шайбу. Она также будет выполнять роль стопора, не позволяя бабке деформировать рукоятку. Теперь нужно только лишь надеть подготовленную заранее каучуковую насадку, и все – простой самодельный обратный молоток готов. Проверить его в работе можно на каком-то ненужном куске железа – в гараже наверняка найдется что-то подходящее для этого.

Кстати, можно сделать и самодельный вакуумный обратный молоток. Для этого в описанную выше конструкцию следует внести незначительные изменения. По сути, нам понадобятся практически все из перечисленных выше комплектующих, за исключением стального крюка. Вместо него к штырю следует прикрепить вантуз. Только обязательно берите новый. Все дело в том, что старым вантузом в таком случае нормально работать просто невозможно. Такой инструмент более удобен в работе. Ведь здесь уже не нужно предварительно приваривать к ремонтируемому кузову специальные скобы.

Самодельный обратный молоток для снятия ступицы

Ваша цель – снятие ступицы обратным молотком. Значит, нужно вызвать втягивающее усилие инструмента — импульс, противоположный тому, который создает обычный молоток. Начните с плана.

Проектирование устройства

Продумайте конструкцию механизма, нарисуйте схему устройства. На чертеж нанесите размеры обратного молотка для снятия гранаты своими руками.

Готовые схемы можно найти в интернете. Но, как правило, вы будете вносить в них свои коррективы, ведь обратный молоток для снятия ступицы своими руками создается не из магазинных запасных частей: детали подбирают из гаражного «добра».

Необходимые детали

Механический обратный молоток своими руками для снятия подшипников можно сделать даже из анкеров, а для ступиц используют профильную трубу квадратного сечения.

Механический обратный молоток своими руками

Однако основательную конструкцию, которая не единожды послужит, сделайте из бэушных задних автомобильных стоек, например, от ВАЗ 2108. К ним нужны:

  • две металлические трубы длиной до 12 см;
  • старая рукоять от электроинструмента;
  • шайба с наружным диаметром 60 мм и внутренним – 22 мм;
  • свинец.

Для работы потребуются:

  • болгарка или ножовка по металлу;
  • сварочный аппарат;
  • газовая горелка.

Материалы и инструменты собраны, теперь можно соорудить обратный молоток для снятия ступицы своими руками.

Алгоритм изготовления

Съемный инструмент, за основу которого взяты стойки, изготовьте следующим образом:

  1. Отступите от штока 2 см, разрежьте стойку.
  2. Извлеките цилиндр и шток.
  3. Так же поступите со второй стойкой.
  4. Соедините два штока концами, на которых нет резьбы. Сварите детали, зачистите, отшлифуйте – получился главный стержень конструкции.
  5. С одной стороны штыря приварите заготовленную шайбу, наденьте рукоятку, закрепите гайкой.
  6. Подготовьте ударную гирю, наденьте на стержень, закрепите шайбой, чтобы не соскальзывала.

Алгоритм изготовления

Обратный молоток для снятия подшипников своими руками готов. На конце, противоположном рукоятке, закрепите съемную двух- или трехзахватную насадку.

Как сделать рукоятку

Рукоять должна удобно ложиться в ладонь левой руки. С изготовлением не стоит возиться: снимите прорезиненную ручку с боковой части электроинструмента.

Как сделать рукоятку

Если нет ничего подходящего, отрежьте кусок трубы, который плотно насаживается на штырь, обмотайте для удобства изолентой. пользования и против скольжения руки. Фиксировать ручку гайкой нужно обязательно.

Как сделать подвижную гирю

Возьмите два отрезка труб по 12 см длиной, одна должна войти в другую с зазором. С одного края приварите шайбу. Пространство между деталями заполните свинцом, разогрейте газовой горелкой внешнюю трубку. Свинец расплавится. После остывания гиря готова.

Следите, чтобы внутренняя трубка была большего сечения, чем основной штырь инструмента: груз для обратного молотка своими руками всегда должен свободно передвигаться по стержню.

Про вытягивание. Обратный молоток

Запись про простые приспособления для вытягивания. Практически всё самодельное. Обратный молоток самое главное для меня приобретение последнего времени для ремонта авто – он решает проблемы с удалением серьёзных вмятин. Долго собирался себе сделать обратный молоток. Собирался долго, а сделал за пол часа. Нужно было что то срочно вытягивать.

Самое интересное, что никогда обратный молоток в глаза не видел, но само его описание было понятно. Теперь у меня мой обратный молоток иногда берут другие, несмотря на его убогий внешний вид. Очень удачным оказалось сочетание массы и длинны. Выбивается очень многое – от мятых порогов до смятого двойного металла в заднем крыле (этот пример как раз на видео).

Конечно такая самодельная вещь не самая совершенная (об этом узнал позже) – на нём нет набора сразу нескольких зацепов. Но порой для меня самая незаменимая. Когда станет совсем очень нужно, наверное куплю такой же “фигурный” набор и переставлю планку зацепов на свой груз.
Принцип обратного молотка простой.

Важно

Есть не очень толстая труба (на первом этапе ею может оказаться “лыжная палка”) и есть груз, который имеет в середине отверстие, чтобы на эту трубу насаживаться. Далее нужно на одной стороне “трубы” сделать ограничивающую площадку для груза (груз будет биться об неё), а на другой сделать крючок или другие разновидности временного “контакта и зацепа” с ремонтируемым металлом.

Может иногда вместо крюка это будет, например, просто шпилька с длинной резьбой (проталкиваем шпильку в отверстие кузова и с обратной стороны через шайбу или фигурную проставку накручиваем фиксирующую временную гайку.
Как креплю сменяемые насадки. Труба должна заканчиваться именно шпилькой с резьбой (в трубу вварил саму эту длинную шпильку).

Насадка должна тоже заканчиваться такой же шпилькой.
Можно такую взять в строительном магазине – такие продают куском около (?) метра- от него отрезать нужную длину. Чтобы их соединить, надо накрутить на одну из них десяток гаек и… проварить гайки между собой. По крайней мере я не стал изобретать ничего другого.

“Зацепившись” за метал кузова используем массу груза на “трубе” – разгоняем груз в сторону “на себя”. Груз бьёт по ограничивающей площадке (например очень большой приваренной на трубе шайбе) и появляется удивительной силы удар, передающийся на вытягиваемый металл.

У меня груз получился массой 3 кг. Когда сделал похожую конструкцию с грузом массой 0.5 кг- она мне не понравилась.

Очень многое придумано давно, просто нашлись производители, которые поставили изготовление таких и похожих приспособлений на поток. Они более совершены и приятнее в работе чем самодельные. Сразу вспомнились недешёвые подкладки-формы для жестянщиков (поддержки). Тоже не раз задумывался их купить. Потом, как то со временем набрались похожие формы сами собой.

Опять же, интересная история про набор уникальных длинных прутков для выдавливания вмятин “изнутри”. Набрал и таких – самых разных “крючёчков”. Пока находишься на любительском уровне ремонта могут устраивать и свои. А когда будет важным сохранить время, тогда окажется не до рассуждений. Придётся приобретать профессиональный инструмент.

Что все и делают, если хотят работать быстро.

  • Ну а пользуюсь самым простым, пока это ещё не надоело.
  • ……… ….

добавлено 3 августа В ответ на комментарий. Про действие обратного молотка можно понять из видео про Ауди. Запись не впечатляющая, но принцип работы молотка понятен.

добавлено март 2012 Прогресс не стоит на месте. А как вам такая запись.

добавлено 3 февраля 2013.

И всё таки про мой обратный молоток. Не перестаю удивляться простоте его конструкции и какие большие дела можно решать с его помощью.

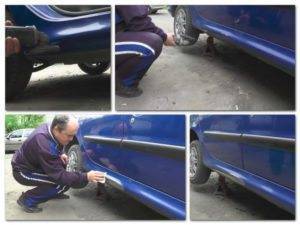

– Самый наглядный пример его использования-это вытягивание мятых порогов. Помимо этого, сюда включаются все случаи когда надо вернуть метал на 0.5-5 см наружу.
Конструкция действительно простая.
1. Блин с весом 2.5-3 кг.
2. Направляющая (сделанная из старого аммортизатора и т.п.) по которой двигается блин.
3. Наваривание ограничительной шайбы, по которой блин будет биться.
Фото всё показывают

Пока нет схожих записей

Другие виды рихтовочных молотков

Кроме молотка обратного действия, для рихтовальных работ используются также другие варианты молотов, например, «усадочный» или «кирочка». Все они имеют некоторое сходства, а именно: бойки выполнены из эластичного либо резинового материала, что обеспечивает мягкое воздействие инструмента на деформированную поверхность в процессе выравнивания. Такая особенность конструкции позволяет устранять дефекты очень аккуратно и без какого-либо повреждения металла.

Такие устройства дополнительно укомплектовываются расширяющимися к концу рукоятями с прорезиненной накладкой, обеспечивающей крепкий обхват и надежное удержание при интенсивном использовании. Большинство усовершенствованных моделей снабжены насадками из разных материалов, которые можно менять во время рабочего процесса, используя внешнюю резьбу на ручке.

Как вы можете видеть, самостоятельное создание молотка обратного действия не занимает много времени, если заблаговременно подготовить все необходимые инструменты и материалы. Его использование существенно облегчает кузовной ремонт авто, позволяет аккуратно снимать форсунки, шрус и выполнять множество иных ремонтно-восстановительных работ.

В соответствии с действующим законодательством, Администрация отказывается от каких-либо заверений и гарантий, предоставление которых может иным образом подразумеваться, и отказывается от ответственности в отношении Сайта, Содержимого и его использования. Подробнее: https://seberemont.ru/info/otkaz.html

Статья была полезна?

Расскажите друзьям

Автомастерские, в которых практикуют кузовной ремонт, всегда имеют специальный набор инструментов и специальное оборудование для ремонта вмятин без проведения рихтовки и покраски металла. И хотя повреждения серьезного характера, да еще и расположенные на большой площади без использования мощных стендов стапелей невозможно исправить, вытянуть на небольших участках вмятины с затрудненным доступом вполне реально. Для этого всего лишь необходимо использовать специальный небольшой по размерам автоинструмент под названием обратный молоток.

Применение обратного молотка

Обратный молоток можно назвать одним из лучших инструментов для кузовного ремонта автомобилей. Также его часто применяют для ремонта арок, порогов или стоек при невозможном доступе с внутренней части детали. Устройство является очень простым, а эксплуатация не требует больших навыков.

Существуют следующие виды молотков – пневматические обратные инструменты и обратные молотки споттеры. Также бывают молотки с двумя и тремя гирями, благодаря которым можно регулировать силу удара. Помимо стандартного варианта есть вакуумное оборудование, которое также удаляет вмятины. Преимущество этого обратного молотка заключается в наличии присоски. Она выступает в роли захвата оборудования и не нарушает лакокрасочное покрытие кузова.

Проведение рихтовки связано с целым рядом инструментов, помимо основных – это рихтовочный молоток, напильник, станок, пила, стенд и прокладки, электрический обратный молоток, молоток обратного действия. Часто обратный молоток используют вместе с другими инструментами для контактной сварки. Как правило, обратный молоток входит в состав набора для рихтования, который обычно входит в комплект поставки сварочного аппарата.

Обратный молоток часто входит в наборы для съема подшипников. Они предназначаются для применения в автомобильных мастерских с целью снятия различных деталей с захватом за их внутреннее место при помощи обратного молотка. Захваты специальной конструкции плотно прилегают к подшипникам, позволяют без повреждения и равномерно снимать подшипники, а также наряду с этим ручку поворачивать по часовой стрелке. Таким образом, может отличаться предназначение молотка, однако цена обратного молотка остается прежней.

Конструкция обратного молотка

Конструкция этого инструмента очень проста – он имеет стальной пруток диаметром в 20 миллиметров и длиной в 500 миллиметров (основание) и насаженные на него гири, что свободно насажены на него, а также крючок и шайбу. На основании надета гиря или несколько гирь, которые могут отличаться по массе. С одной стороны прутка размещен крючок, а с другой шайба, которая не позволяет вылетать гире, и передает прутку силу удара обратного молотка.

Все, что нужно знать о инструменте

Чтобы выправить такую вмятину, нужно снимать весь бампер, а это долго и непросто — намного быстрее и удобнее вытянуть пластик на себя

Если на автомобильном кузове появилась вмятина, значит самое время приобрести обратный молоток или сделать его своими руками. Ведь именно этот инструмент поможет выровнять металлическую поверхность до первоначального состояния.

Этот инструмент — разновидность молотка, который наносит удары не как отбойный, а от поверхности, вытягивая ее на себя. Устройство инструмента предельно простое — по стержню свободно ходит гиря, и стержень оснащен рукоятью.

На чертеже показаны основные элементы в конструкции рихтовочного молотка — синей стрелкой обозначено движение груза

Стержень изготавливается из металлического прута или из металлической толстостенной трубки с диаметром 2 см и длиной 50-80 см. Гиря — это цилиндр длиной 15-20 см и весом 300-500 грамм. Через цилиндр проходит сквозное отверстие, по которому свободно перемещается стержень.

  • На одном конце стержня жёстко закреплена рукоять. Рукоять выполнена из металла или на ней предусмотрена металлическая гарда, на которую приходится ударное воздействие;
  • На противоположном от рукояти конце располагается присоска или острие для точечной сварки. Несмотря на простоту инструмента, цена приспособления начинается с 2 тыс. рублей (цены актуальны на весну 2017 г.).

Почему для рихтовки кузовных деталей применяется не обычный ударный молоток, а именно обратный? Учитывая характер повреждений при вмятине, устранить дефект можно, оказав механическую нагрузку на металл в нужном направлении. Пробраться за поврежденный кузовной элемент, чтобы его выбить в обратную сторону, невозможно.

Выбирая ударное приспособление, повреждённый металл на кузовном элементе можно вытянуть просто и быстро. Более того, кузовной элемент даже не придется снимать, так как всю работу можно выполнить прямо на машине.

Разборка узла барабанного тормоза — это непростое занятие, пока вы не попробуете применить обратный молоток для споттера.

Альтернативный способ применения инструмента — снятие тормозных барабанов с закисших шпилек. Другим инструментом тут не подступиться, а приварив молоток обратного действия или прикрутив его болтом, выполнить демонтаж можно просто и быстро.

Разновидности инструмента по способу крепления к поверхности

ИллюстрацииВиды и их описание
Пневматические — с вакуумным зацепом. Вакуумный обратный молоток пригоден для рихтовки с минимальными повреждениями лакокрасочного покрытия.
Для точечной сварки споттером. Этот обратный молоток предназначен для работы с предварительно зачищенным металлом, к которому можно приварить металлический стержень.

Есть молоток для кузовного ремонта, напрямую присоединённый к споттеру, а есть устройства, для которых отдельно нужен сварочный аппарат.

После того, как неровность устранена, накладка срезается.

Как приспособление работает

ИллюстрацииОписание действий
Подготовка поверхности. Повреждённая поверхность кузова обрабатывается проволочной щеткой на болгарке, вплоть до полного удаления краски. После чернового удаления металл шкурится крупной наждачкой.

Даем металлу остыть, затем гирей с усилием ударяем по рукояти. Повторяем удары до тех пор, пока металл не выгнется.

Как сделать самому из подручных материалов

ИллюстрацииИнструкция сборки

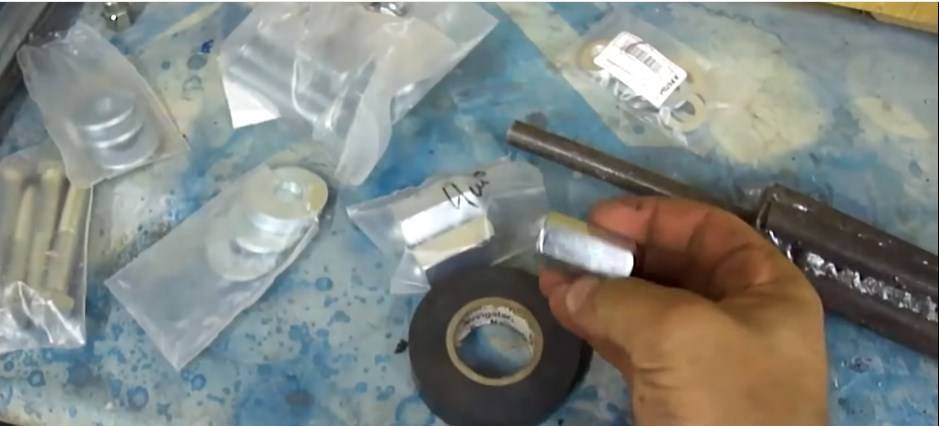

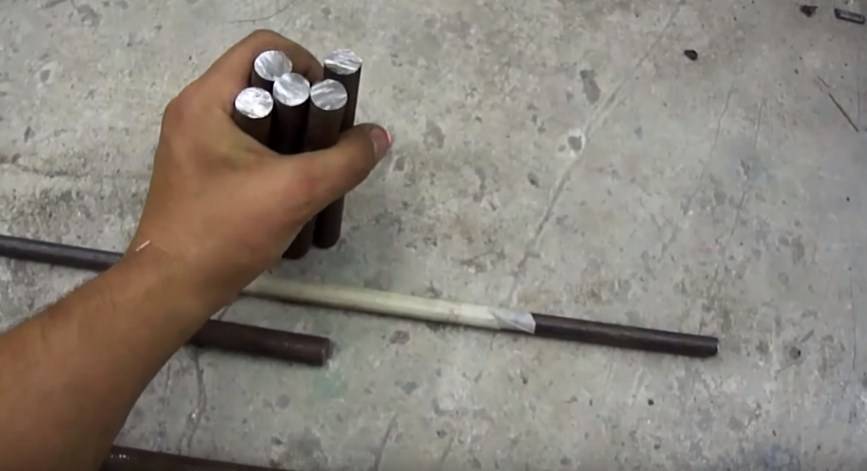

Подготавливаем материалы. Нарезаем кусок прута диаметром 15 мм длиной 70 см; 5 кусков того же прута длиной 15 см.
Варим гирю. Поверх длинного прута наматываем в несколько слоев скотч и, как показано на фото, выкладываем короткие обрезки.

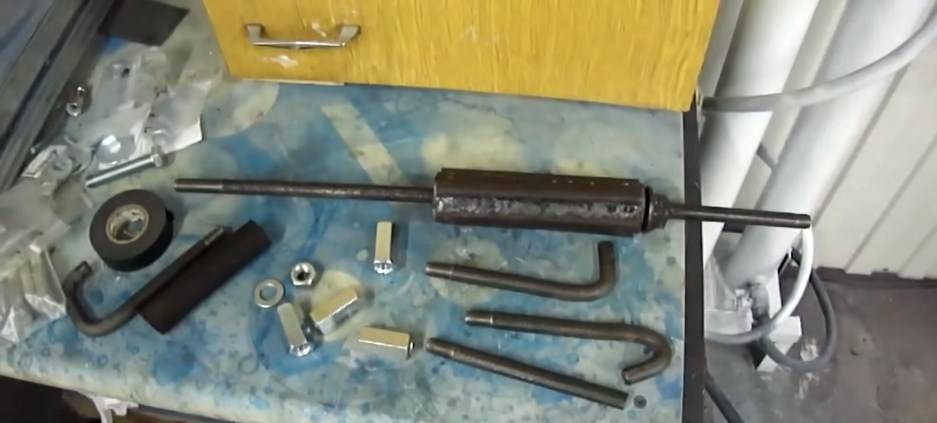

Обратный молоток для кузовного ремонта: пошаговая инструкция

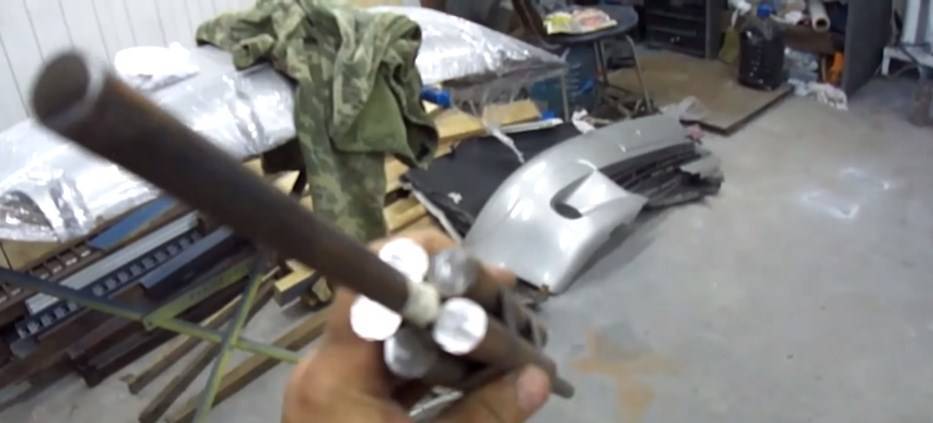

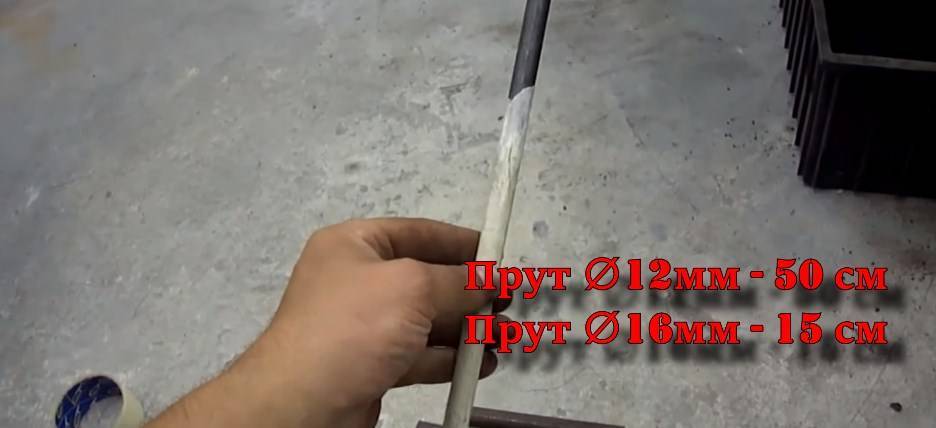

Процесс изготовления обратного молотка начинается с подготовки материала. В качестве рукоятки будет использоваться металлический прут толщиной 12 мм и длиной 50 сантиметров.

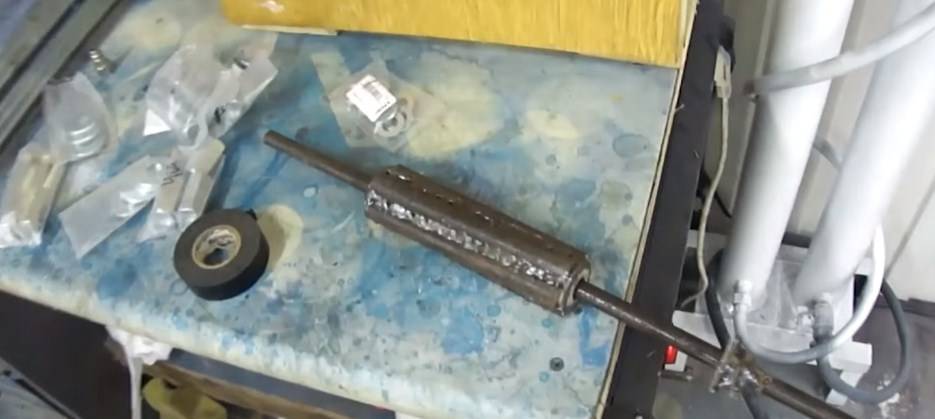

1. Изготовление подвижной «гири»

Гиря для обратного молотка изготавливается из прута диаметром 16 мм. Прут нарезается на 5 ровных частей длина которых равняется 12-16 сантиметров. Прутья закрепляются на основной рукояти с помощью изоленты, а далее осуществляется их сваривание между собой продольным сварочным швом

Важно учитывать отсутствие сварного шлака на поверхности рукоятки

2. Нарезка резьбы в верхней части рукоятки обратного молотка

Резьба нарезается под длинную гайку примерно на 2-3 сантиметра по прутку. Данная процедура должна осуществляться с учетом всех углов так, как от этого зависит то насколько крепкий получится обратный молоток для рихтовки.

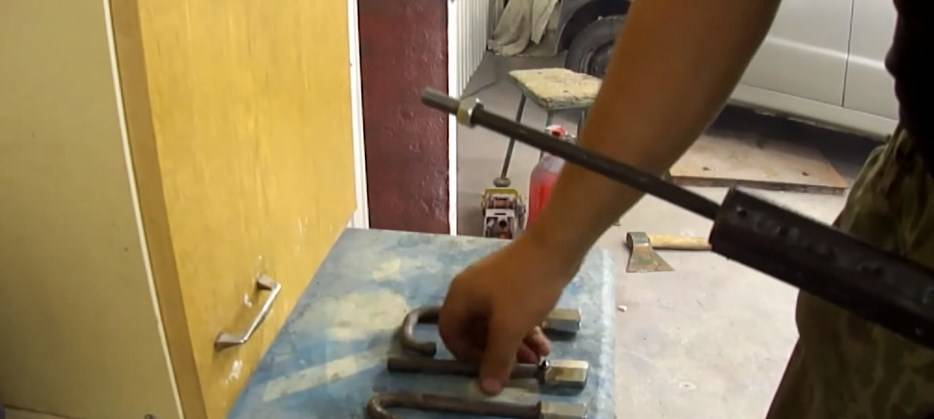

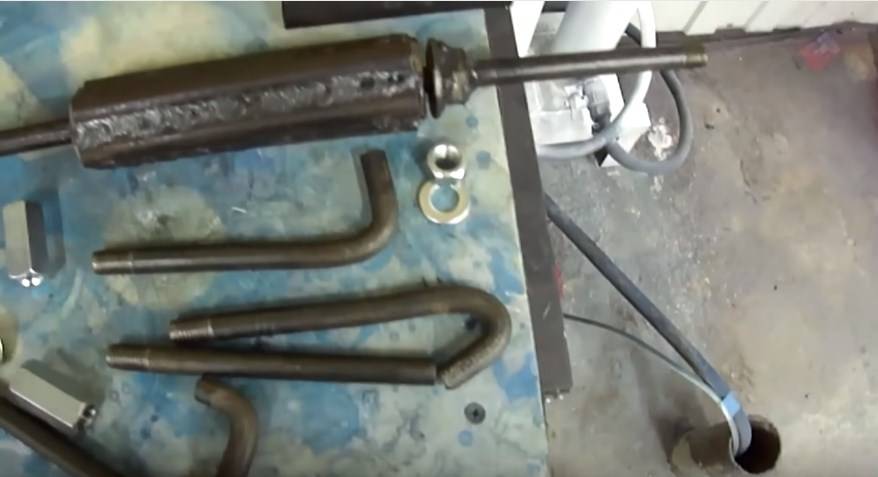

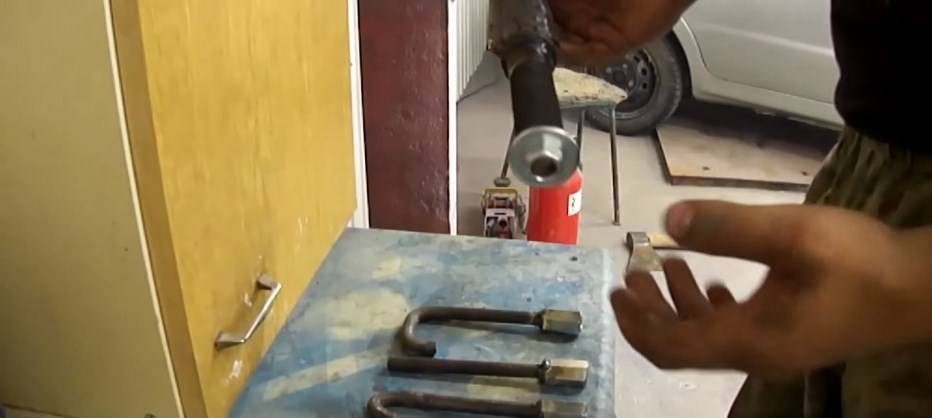

3. Изготовление гнутых крюков для обратного молотка

Данные крюки необходимы для выравнивания деталей в разных плоскостях. Изготовление элементов осуществляется в индивидуальном порядке в зависимости от потребностей пользователя. Процедура сгибания проводится при помощи кувалды и упора.

4. Нарезание резьбы металлических крюков

На готовых крюках для обратного молотка также нарезается резьба, чтобы при помощи длинной гайки соединить два элемента необходимых для работы данного инструмента. Нарезка должна происходить под ровным углом, чтобы две соединенных детали были без перекосов, иначе возможен срыв крюка с резьбы во время рабочего процесса.

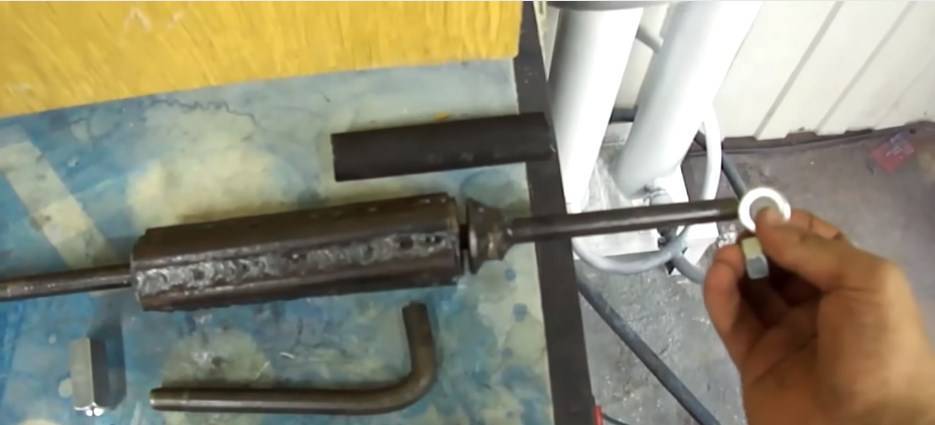

5. Установка стопорных шайб на рукоятку

Чтобы получить качественный универсальный обратный молоток необходимо изготовить надежные стопорные шайбы. Данные элементы принимают большую часть нагрузки во время ударов, поэтому их монтаж должен осуществляться с учетом всех углов. На конце рукоятки нарезается резьба на которую в дальнейшем накручивается гайка с шайбой. Перед установкой шайбы монтируется резиновая ручка изготовленная из изоленты или резиновой шланги.

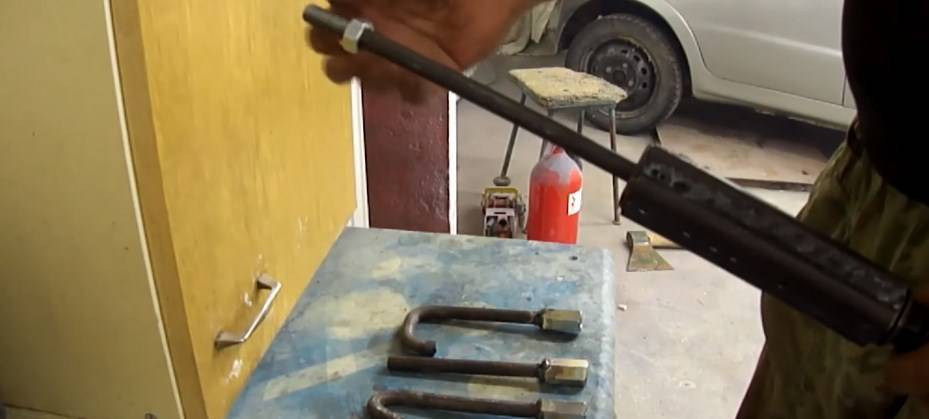

6. Проверка работоспособности обратного молотка в сборе

Изготовленный обратный молоток должен работать без заеданий и каких-либо трудностей. Все механизмы передвигаются плавно.

Резьба на крюках и стопорной гайке обязательно должна быть смазана, чтобы сохранить узловой механизм.

Видео: как сделать обратный молоток своими руками?

Republished by Blog Post Promoter

Сообщества › Кулибин Club › Блог › Инструменты: Собрал обратный молоточек

Разработку его начал еще зимой, сначала надыбал на старой работе у соседей по цеху кусок прута, диаметром 16.Затем отталкиваясь от удельного веса стали расчитал объемы нужной величины для 2кг и 1,5кг гирь

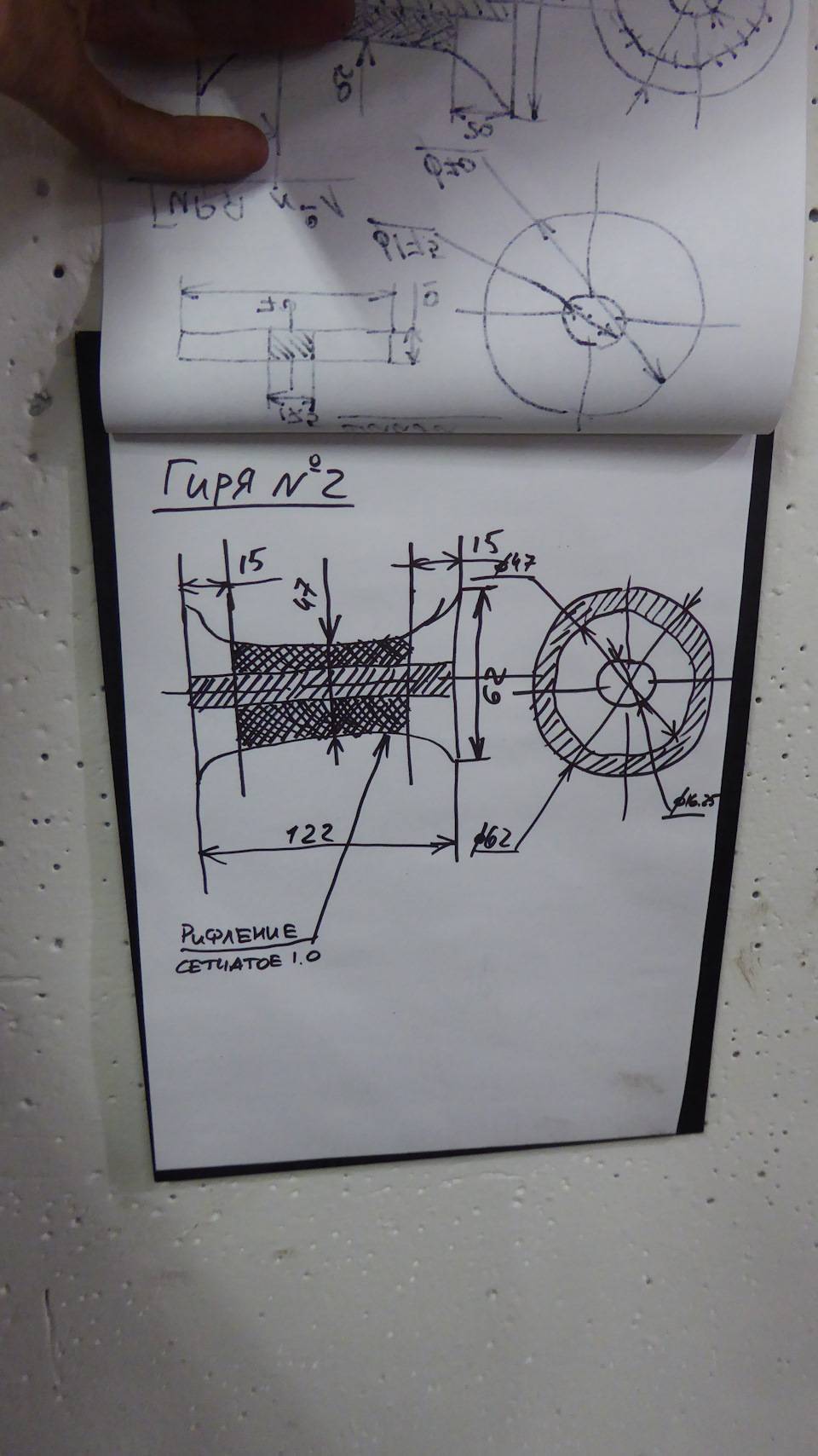

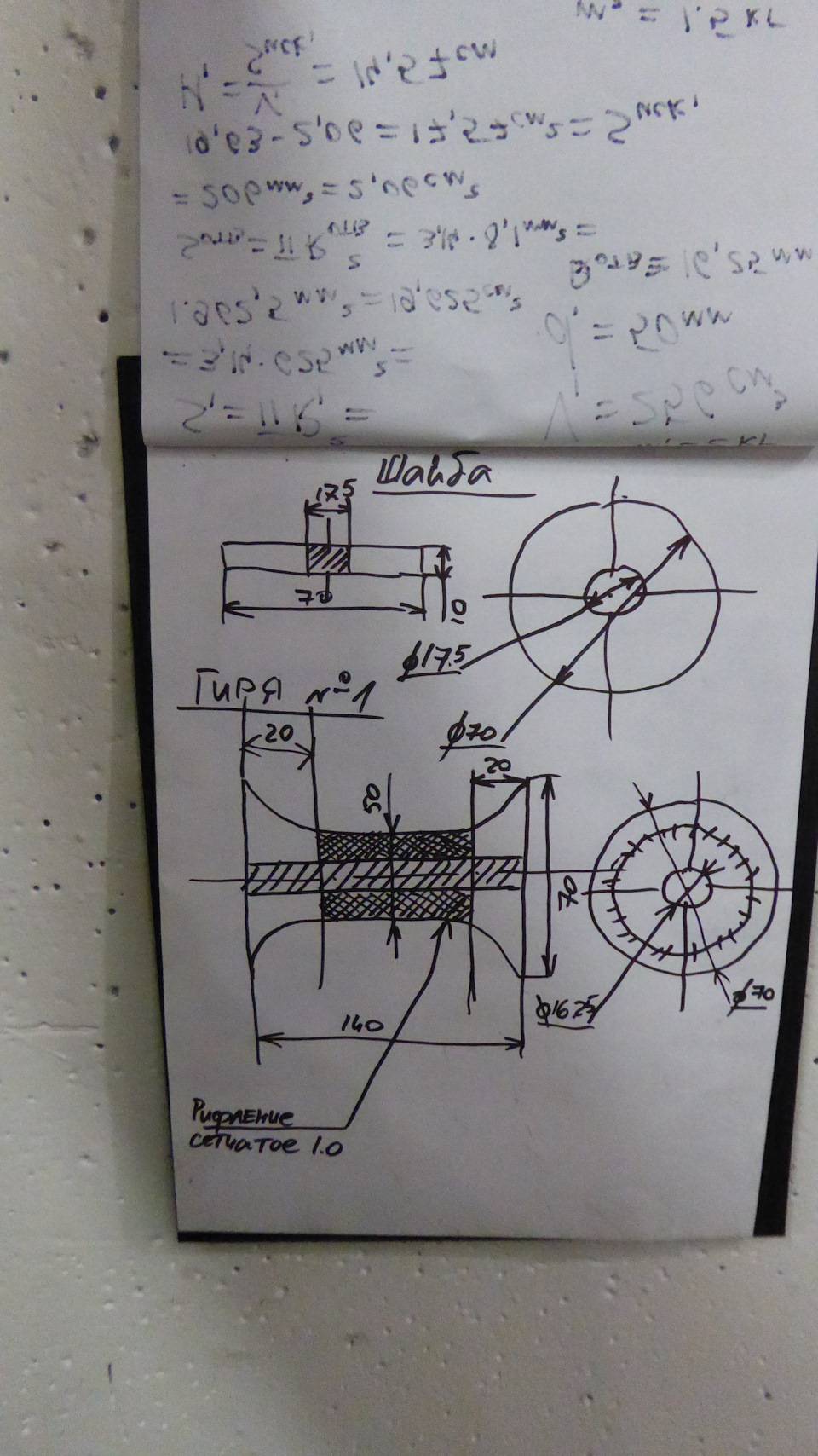

Расчитав геометрические данные, где учитывал диаметр удобный для хвата кисти, составил эскиз шайбы, и двух гирь

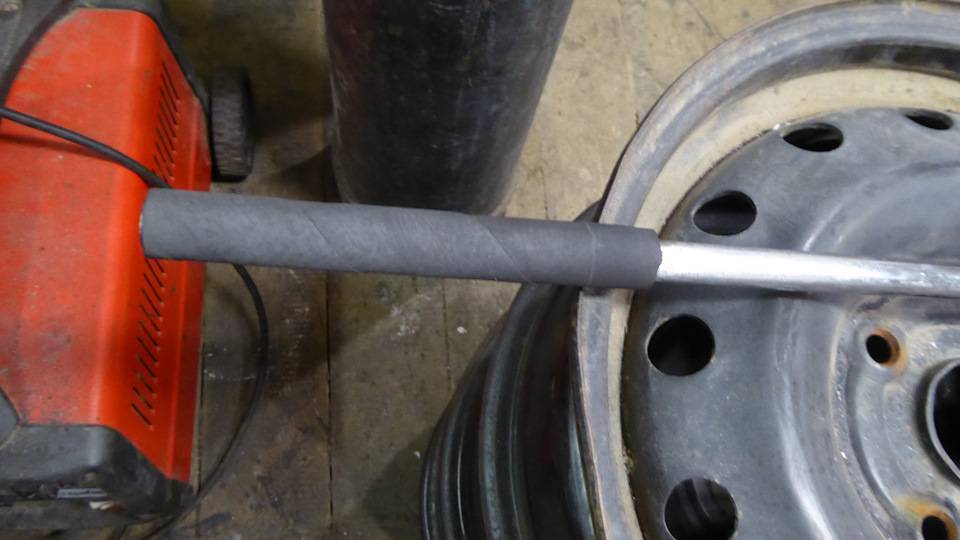

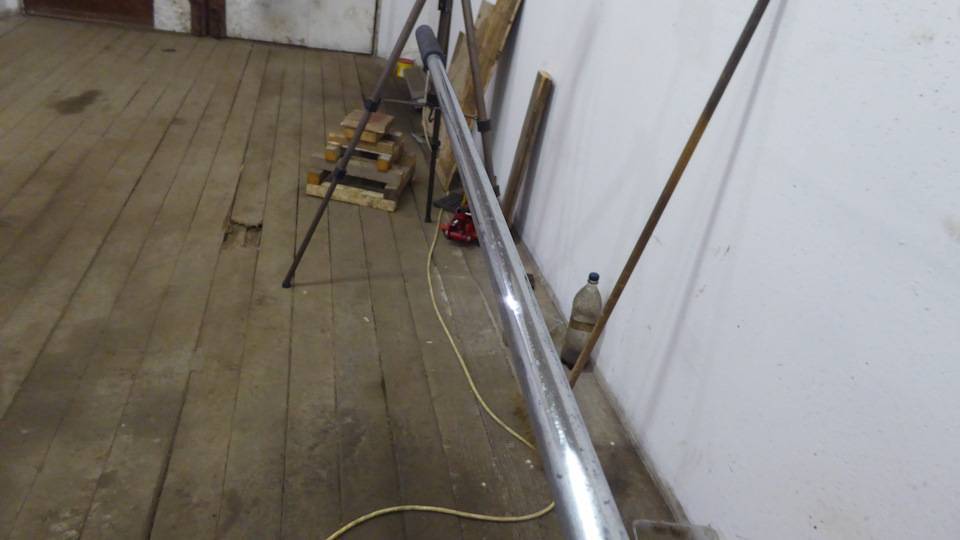

Далее занялся подготовкой стержня, сначала я на него натянул кусок шланга, чтобы было удобно держать

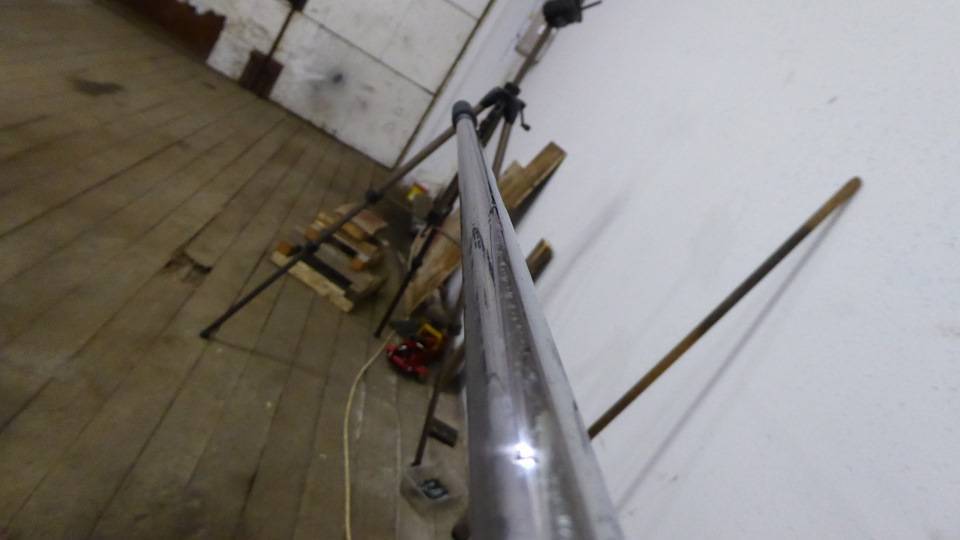

Затем прошелся наждачками разной фракции

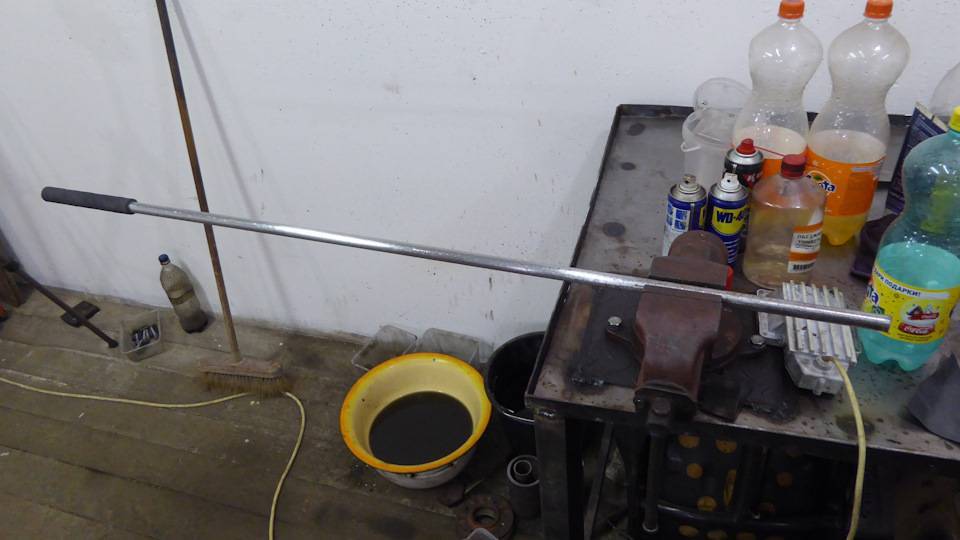

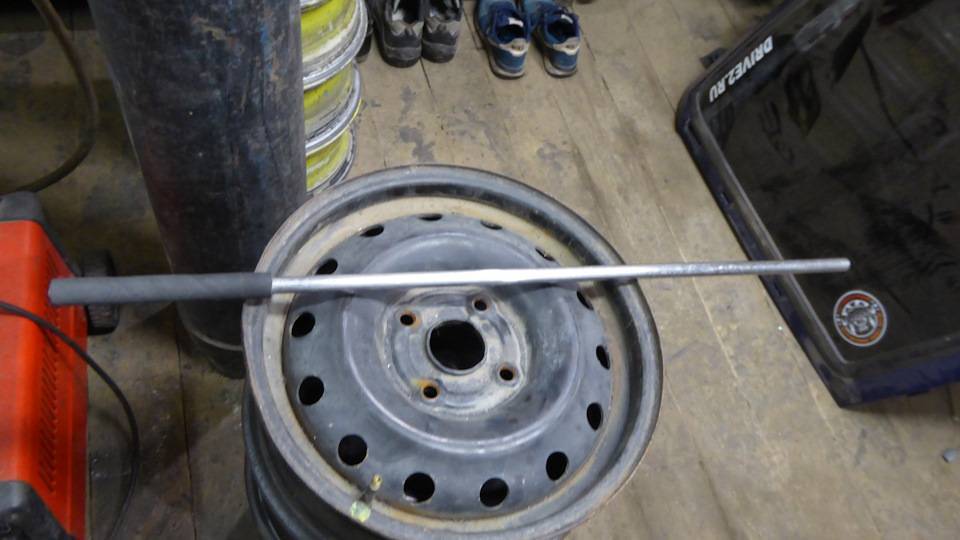

После укоротил его до оптимальной длины

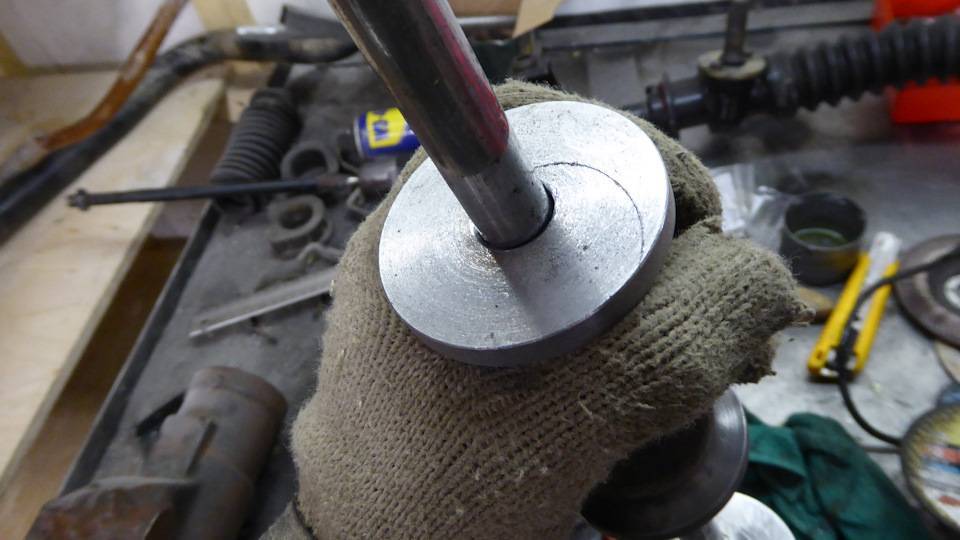

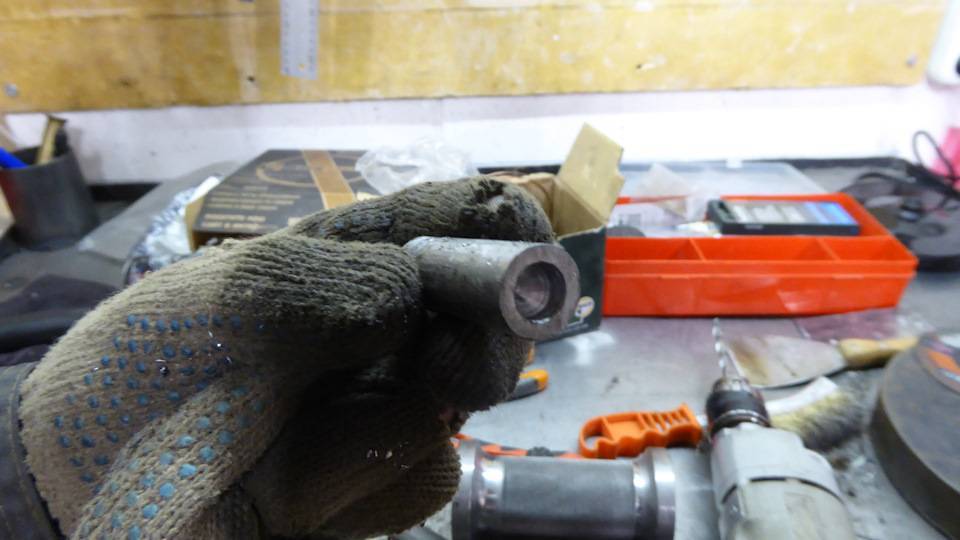

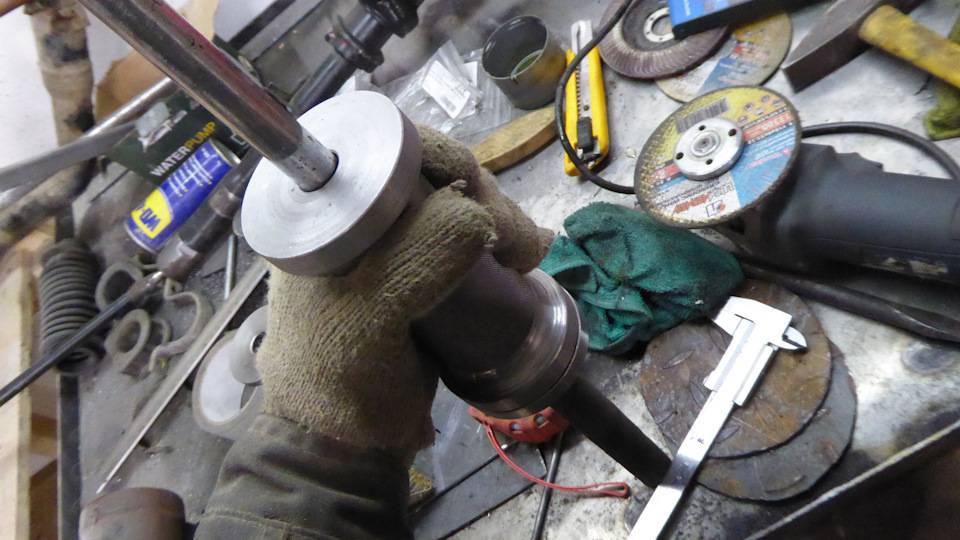

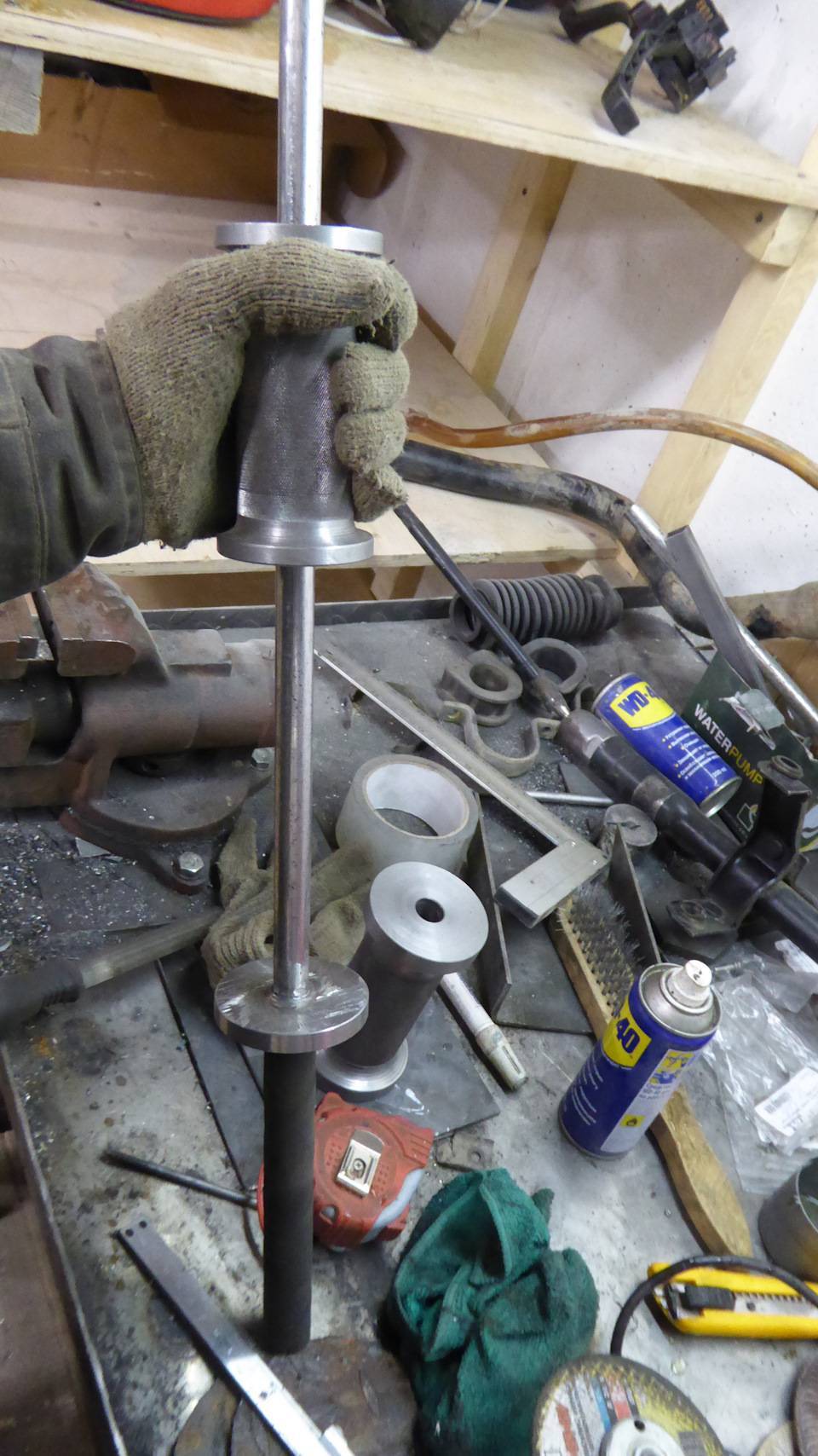

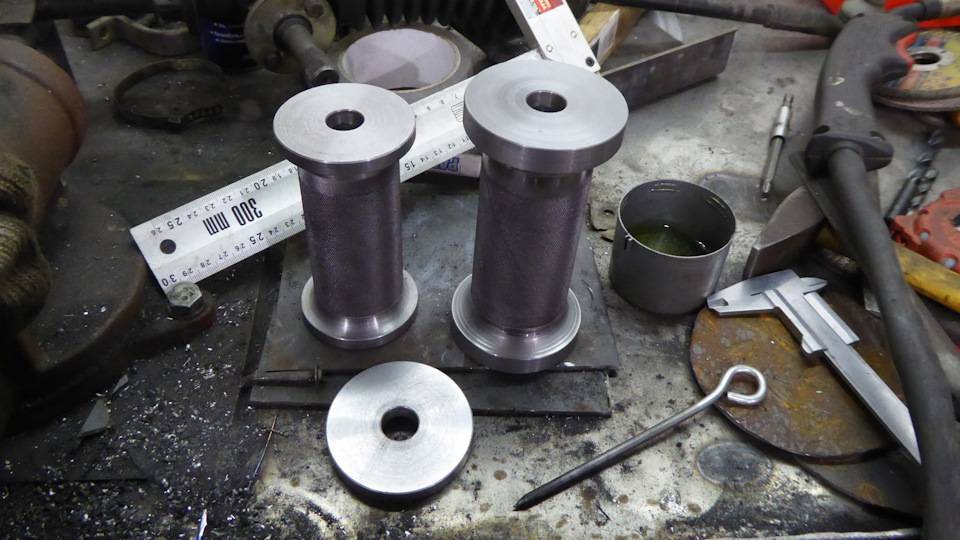

Забрал у токаря гири с шайбой и удивился тому как замечательно получилась накатка

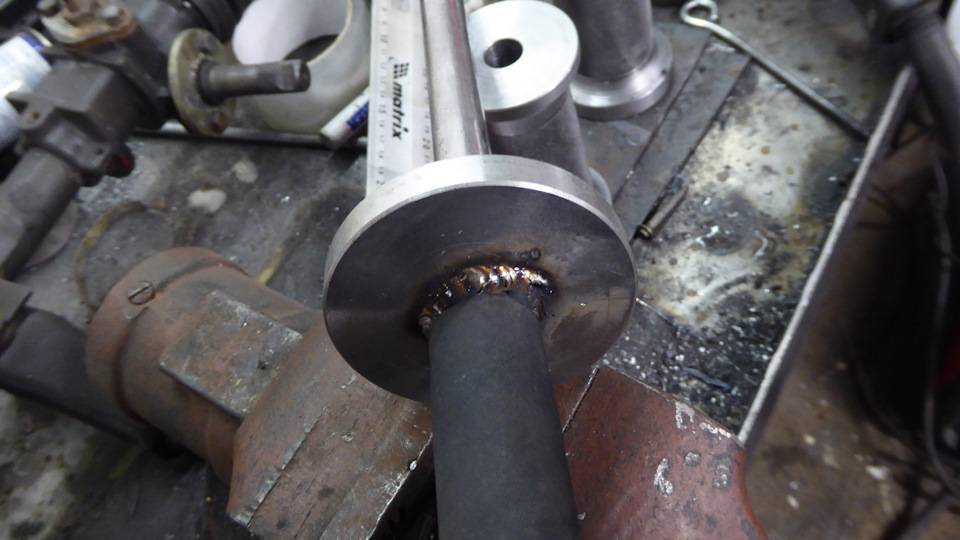

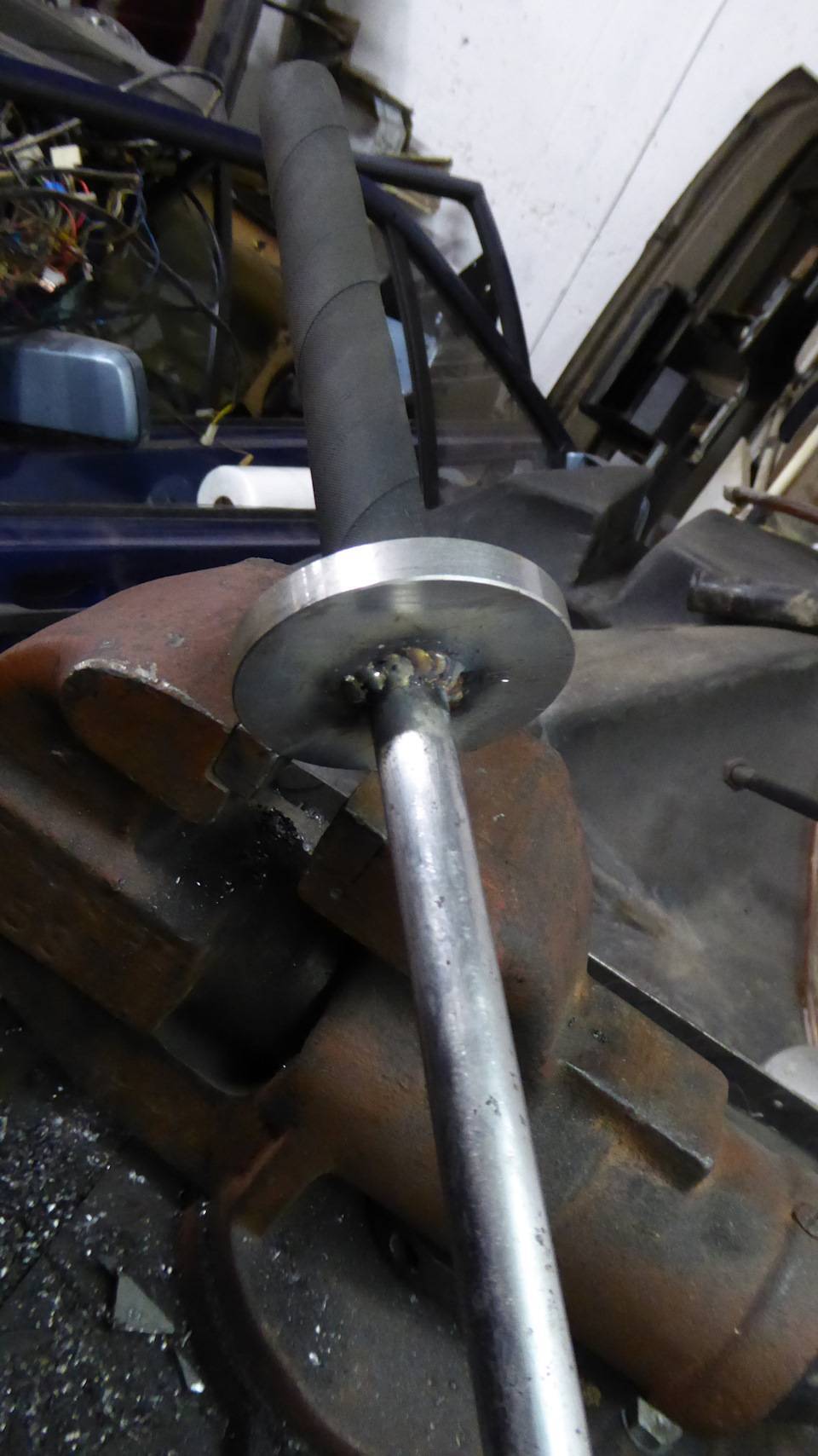

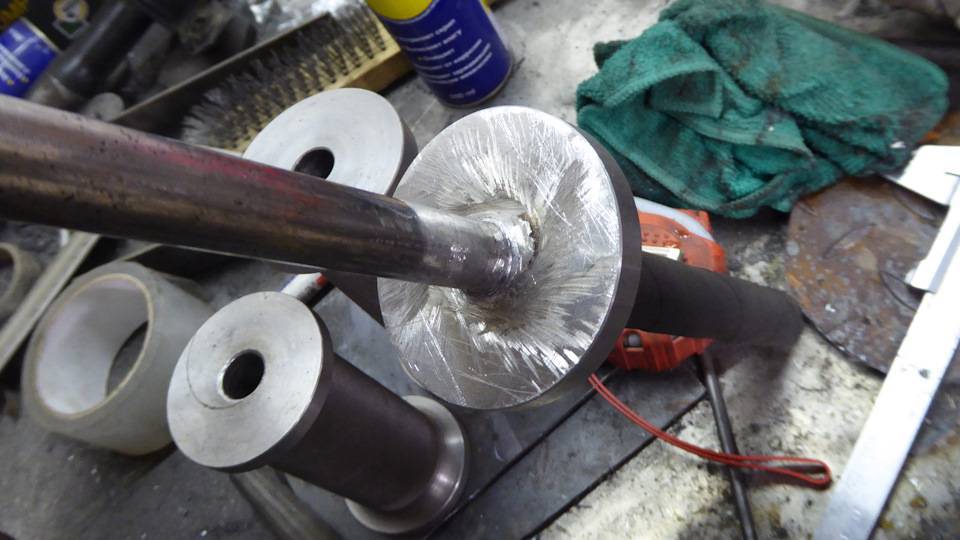

Упорную шайбу приварил к пруту

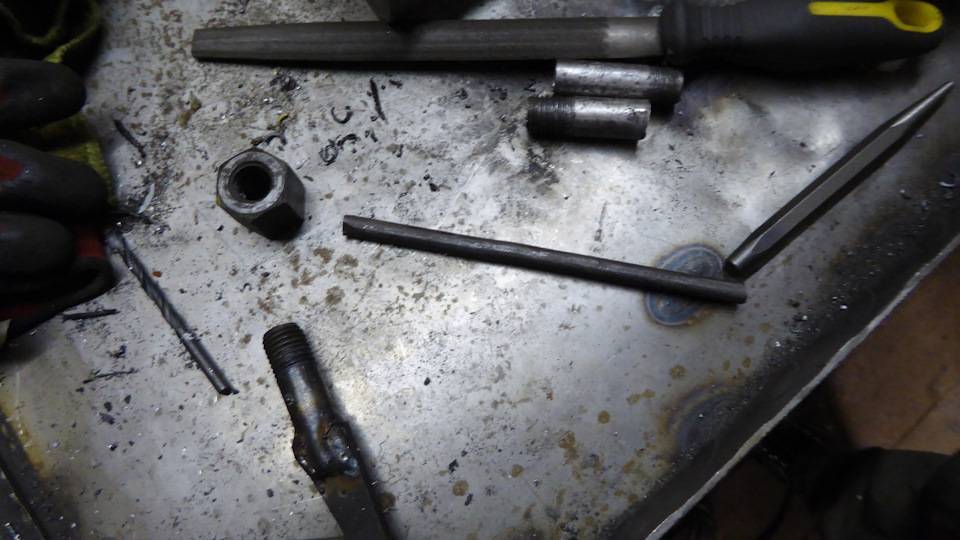

Далее пошло дело за нарезанием резьбы, плашку взял М16х2, на окончании прута нарезал резьбу длиной с пол гайки, которая у меня единственная подходящая завалялась, а так же собрал с обрезков от прута пару наконечников с крючками

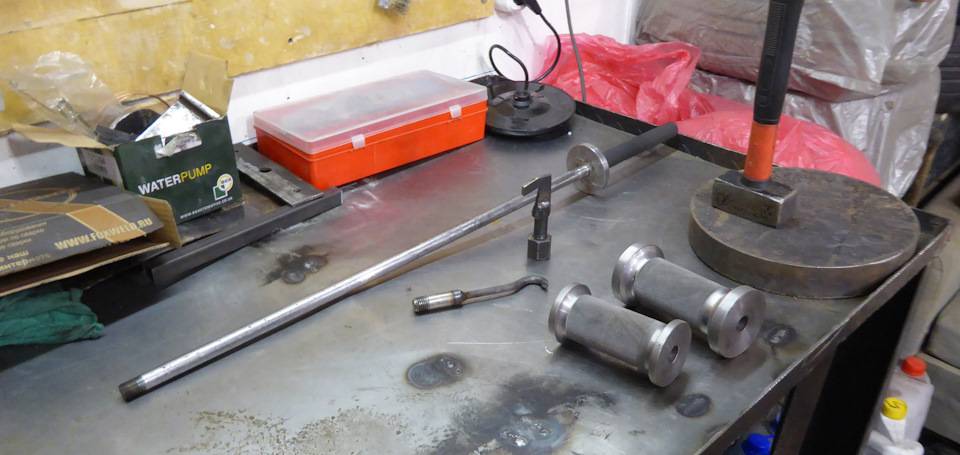

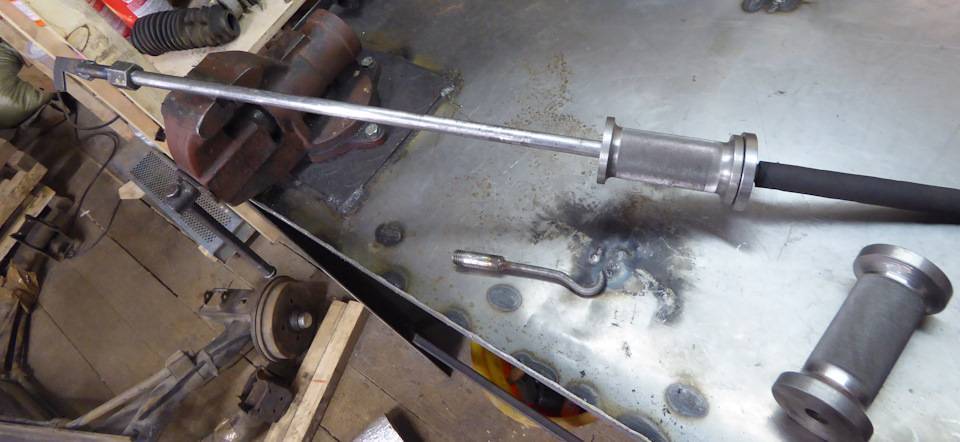

Ну и вот финишное фото всего текущего комплекта, далее докупятся присоски и различные приблуды для выстукивания вмятин без повреждения ЛКП, а также думаю еще гирю на килограмм или 800г заказать у токаря.

P.S. Если у кого будут какие советы или замечания, буду рад выслушать. Стоимость обошлась в 500р, которые отдал токарю за работу, недавно в магазине разглядывал аналоги, от того качества что в магазине аж тошнило, гири болтаются со страшных люфтом, и цены просто космос =) Всем удачи, и спасибо за просмотр.
