Как сделать трицикл из бензопилы урал

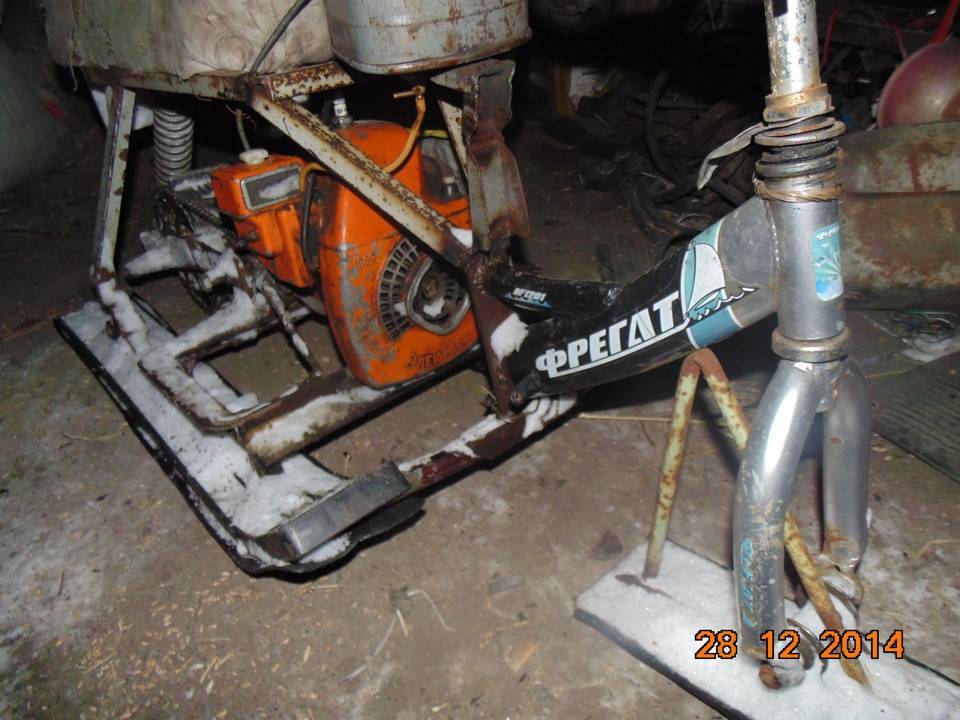

Снегоход

Начинают работу с рам снегохода и гусеничного блока, которые изготавливают в виде 2 сварных лонжеронов. В средних частях используют уголки 50х36, спереди и сзади устанавливают металлические пластины 2-миллиметровой толщины. У последних отгибают края на 90°, что добавляет деталям жесткости.

В передней пластине делают отверстие для вала, приводящего в движение гусеницы, в задней — для второй ее оси, которая является натяжной. Вблизи последних, с обеих сторон рамы монтируют натяжные устройства для гусеницы и цепной передачи.

К лонжеронам снизу приваривают 5 кронштейнов, имеющих открытые пазы. В них располагают оси поддерживающих гусеницу опорных катков. Последних 18, по 3-4 шт. на каждой оси — передней и задней на краях, средних — в шахматном порядке. Оси закрепляют в пазах с помощью гаек и контргаек.

Катки подходят от агрегата, который используется для сортировки картофеля, оси — от картофелекопалки. Оси отпускают, протачивают, нарезают резьбу М10. Между катками, для фиксации положения располагают дюралевые трубки соответствующего диаметра.

На каждый лонжерон приваривают 3 стойки, используя уголки 30х30. Соединяют по верху такими же поперечинами:

• к передней и средней приваривают с правой стороны стальной лист толщиной 2 мм, на котором монтируют редуктор с промежуточным валом цепной передачи;
• между другой парой устраивают ящик с крышкой, являющейся сиденьем.

На передние концы лонжеронов приваривают поперечную балку — траверсу переднего моста. К ее концам — втулки под рулевые лыжи, в середине — стойку, образующую моторный подрамник. Все детали из водопроводной трубы с внешним диаметром 32 мм.

Гусеницу для мотособаки используют от «Бурана». Ее укорачивают на 50 см и сшивают. Приводные и натяжные зубчатые колеса изготавливают по виду «бурановских» из крепкого пластика толщиной 1,5 см.

Для приводного вала гусеницы используют трубу наружным размером 28 мм. На краях:

1. Приваривают фланцы, к которым через отверстия крепят зубчатые колеса.
2. Впрессовывают в отверстия вала наконечники-цапфы, диаметр которых предварительно протачивают для посадки подшипников 80204. Один из наконечников делают длиннее и ставят на него ведомую звездочку, через которую приводится вал во вращение. Крепят ее гайкой М14, под которую конец цапфы протачивают и нарезают резьбу.

Аналогично приводному, но с 2 одинаковыми наконечниками, делают натяжной вал.

Двигатель бензопилы через свою раму монтируют на моторном подрамнике — стойке, имеющейся на поперечной балке. Сверху располагают бензобак. Редуктор разворачивают на 180°, закрепляют на площадке. На ней устанавливают также ходоуменьшитель — промежуточный вал. На нем крепят звездочки с количеством зубьев 38 и 10. Цепи для передачи вращения берут от мотоцикла «Восход», «Минск».

В рулевое управление входит:

• опорно-рулевые лыжи, на которых установлены рычаги;
• сошка рулевого вала, с которой жесткими тягами соединены рычаги лыж;
• мотоциклетный 2-рычажный руль с рычажком управления газом вблизи правой рукоятки.

Стенки, дно ящика закрывают 4-слойной фанерой или досками. Его крышка служит сиденьем: для ее изготовления берут 6-слойную фанеру, закрывают слоем поролона и кожзаменителем.

Изготовление заднего моста

Задний мост сваривается из прямоугольных труб или профиля. Если есть необходимость перевозки багажа, советуем не удлинять колесную базу, а просто выбрать длину профиля/трубы из расчёта: крепление задней оси плюс 40-50 сантиметров. В передней части рамы заднего моста необходимо приварить крепежные петли с подшипниками.

В месте, где будут располагаться задние колеса необходимо смонтировать 2 подшипника, в которых будет вращаться ось. Задняя звездочка скутера растачивается в центре и припаивается к трубе-оси.

Важно! Выбирая расположение задней звездочки на оси стремитесь расположить ее так, чтобы она находилась в одной вертикальной плоскости с передней звездочкой. С противоположной стороны оси необходимо приварить тормозной диск (можно купить тормозной диск и колодки от переднего колеса другого скутера)

Тормозной диск также нужно расточить по размеру оси. Колодки фиксируются на раме (необходимо сделать соединение разъемным для замены изношенных колодок в будущем)

С противоположной стороны оси необходимо приварить тормозной диск (можно купить тормозной диск и колодки от переднего колеса другого скутера). Тормозной диск также нужно расточить по размеру оси. Колодки фиксируются на раме (необходимо сделать соединение разъемным для замены изношенных колодок в будущем).

На кронштейнах крепления подшипников навариваем крепеж для амортизаторов заднего моста.

Самодельный болотоход-трицикл на ИЖ Планета 3

Конструкция этого самодельного болотохода настолько проста, что ее сможет повторить практически любой автолюбитель в собственном гараже. Основой болотохода является мотоцикл ИЖ Планета 3. Мотоциклы Иж Планета частенько становятся донорами в вездеходных самоделках, это объясняется в первую очередь выносливостью и неприхотливостью их двигателей.

Мост взят от москвича и модернизирован. Вырезаны болгаркой крепления подшипников из куклы, затем приварена бугельную дуга к чулку моста (если ее не приварить, то чулок перекоробит когда будете его разрезать пополам), затем разрезан сам чулок, для того, чтобы закрепить звездочку. Натяжитель цепи позаимствован также от комбайна.

Камеры КФ-97 использованы от сельско-хозяйственного прицепа трактора Т-150. Покрышкой для такого камерного колеса является такая же камера, только разрезанная по меньшему диаметру. Сначала одевается «покрышка», потом перетягивается ремнями. Поперечные ремни-шлейки получились длинной 1,02м., а продольная полоса длинной 3.5м. Ширина продольной полосы 30 сантиметров. Поперечные ремни с продольной полосой соединены при помощи болтов.

За основу были взяты диски от нивы, разрезанные пополам при помощи небольшой болгарки и удлиненные на 30 сантиметров стальными пластинами, приваренными между половинками дисков (всего 6 пластин). Диск обтянут камерой от автомобиля ВАЗ, разрезанной по большему диаметру. Так как диски использованы от Нивы, а мост от москвича, то задние диски в местах крепления пришлось подрезать.

Рама, тормоза и передача

Рама от мотоцикла удлинена и усилена. Чтобы маятниковая вилка не «ходила», она была приварена. Цепь и звезды позаимствованы у комбайна. Их отношение 2 к 1. Маленькая звезда на 25 зубов, она крепится к барабану при помощи восьми каленых болтов на 10. Большая звезда на 50 зубов. Тормозная система болотохода ничем не отличается от любой другой, поэтому тормоза оставлены без изменений. А вот барабан был модернизирован под крепления для звездочки.

Другие варианты переделок

Кроме этого, из мотоблока получится также сделать и другую технику. Например, может получиться думпер, пневмоход или виброплита. Также некоторые умельцы делают из мотоблока погрузчик или аэросани. Многие используют мотоблоки для уборки кукурузы.

Снегоход

Такая конструкция служит для того, чтобы можно было удобно передвигаться по снегу. Для этого понадобятся достаточно широкие колеса. Гусеницу можно достать от старого снегохода. Она сможет подойти под колеса мотоблока. Сам снегоход делается из рамы, гусениц, некоторых элементов подвесок. Крепление можно использовать от мотоблока. После переделки получается отличный снегоход, который также подойдет и для охоты на болотах. Поэтому в результате получается и болотоход, и снегоход.

Мотобуксировщик

Иногда при покупке заводского мотобуксировщика приходится столкнуться со многими недостатками. Поэтому чаще всего их делают своими руками. Достаточно прочными получаются они, если использовать для этого мотоблок. Такая конструкция прекрасно справится со своей задачей, а также сэкономит топливо. Помимо этого, к такой конструкции получится приделать отделения, чтобы складывать нужные инструменты.

Экскаватор

Такая техника в итоге переделки получится достаточно компактной и удобной. Однако чтобы справиться с данной работой, для начала необходимо сделать чертежи. Все работы с чертежами нужно делать очень детально – это во многом облегчит дальнейшую работу. После этого можно заняться самой конструкцией. Сначала надо сделать раму, можно использовать швеллер. После этого надо прикрепить балку (размером до 11 метров) к раме. Пружины и рессоры не понадобятся. Для более простого варианта можно использовать самодельную ось, на которую насаживаются колеса. В итоге получается шасси. Далее при помощи специального станка необходимо выточить все механизмы, которые понадобятся для движения, а также кронштейны и крепления для гидроцилиндров.

Ковш можно приобрести в магазине. Для гидравлики понадобится купить насос, а также можно цилиндры использовать от старого «КамАЗа». Также надо приобрести гидрорасперделитель, который понадобится для управления экскаватором.

Когда все запчасти закуплены, можно приступать к сборке. Затем необходимо подключить вал отбора мощности мотоблока, а также масляной насос через кардан. После этого нужно соединить всю гидравлику шлангами высокого давления. Далее – готовую конструкцию надо покрасить, а также смазать все детали, после чего – испробовать в работе.

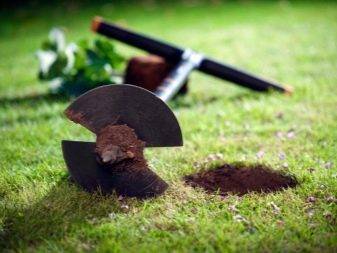

Мотобур

Многие рыбаки уже не хотят ходить на рыбалку с обычным буром, поэтому некоторые из них решают переделать мотоблок, который в зимнее время не нужен, на ледоруб. Особых усилий для этого применять не понадобится. Необходимо просто переставить колеса «Жигулей», а также изготовить насадку, чтобы привести бур в движение. После чего можно спокойно ехать на рыбалку. Летом же мотоблок получиттся опять использовать по назначению.

Мотолебедка

Такой самодельный мотоблок можно сделать дома. Это поможет сэкономить финансовые средства. Для изготовления понадобится мотор, каркас, а также оба вала: верхний и нижний. Мотор для этого можно взять от бензопилы. Кроме этого, надо обязательно сделать чертежи, а затем уже приступать к сборке.

Таким образом, если проявить немного смекалки, а также достать некоторые детали и сделать качественные чертежи, то можно использовать мотоблок как исходный материал для изготовления большого количества устройств, которые станут незаменимыми помощниками в домашнем хозяйстве в различное время года

Однако важно строго следовать инструкциям сборки и выполнять все рекомендации

Велосипед с двигателем от бензопилы своими руками

При желании оснащения обыкновенного велосипеда мотором можно использовать бензопилу.

При самостоятельном креплении нужно придерживаться следующих правил:

1. В бензобаке не должно быть трещин во избежание утечки топлива;
2. Необходимо соблюдать показатели оптимальной нагрузки;
3. Все тросы, цепи и шкивы нужно устанавливать крепко и надежно во избежание соскальзывания или обрыва;
4. Мотор нужно крепить исключительно к определенным участкам (раме или двигателю напрямую);
5. При выборе бензобака существуют максимально допустимые показатели: вес до 6 килограммов; объем до 50 кубических сантиметров.

Оптимальная мощность мотора

Средняя мощность мотора около 1,5 лошадиных сил. При слабой силе двигатель не сможет сдвинуть с места велосипед с пассажиром. Так как при расчете максимального веса учитывается вес человека и средства передвижения.

Средняя цифра – 100 килограммов. Такой показатель обязательно нужно учесть, особенно при желании крепления багажника или дополнительного груза. Оптимальная скорость – это 30-40 километров в час.

Разгон и шум

При самодельном креплении двигателя от бензопилы к велосипеду возможно получить скорость до 50-60 километров в час. Разгон осуществляется просто и легко, а в процессе езды не будет присутствовать характерный запах бензина.

Скорость будет напрямую зависеть от показателей мотора. Его включение может сопровождаться сильными и неприятными звуками.

Здесь существует 2 варианта решения проблемы:

• Осуществлять ход при громких звуках (гудение, скрип);
• Произвести установку специального глушителя, с которым мотор станет практически бесшумным.

Глушитель – вещь недешевая, но необходимая. Треск и гул во время передвижения будет постоянно надоедать не только владельцу велосипеда, но и прохожим. Средняя цена 1050 рублей и выше.

Необходимые материалы и инструменты

Основные материалы и инструменты для работы:

1. Металлические предметы (цепи, гайки, болты, шайбы);
2. Подручные средства для установки кронштейна;
3. Ремни;
4. Трос велосипедный;
5. Контейнер для оборудования бензобака.

В самом процессе работы могут потребоваться иные детали. Необходимо составить план крепления для того, чтобы располагать примерным перечнем необходимых инструментов и материалов. Это могут быть различные шкивы, заслонки, проволока.

Пошаговая инструкция

1. Необходимо установить связь между колесом и мотором. Для таких целей на колесо устанавливают дополнительные детали (шкивы) и соединяют напрямую с бензопилой. Для передачи мощности используют ремень или цепи (необходимо смотреть по ситуации). Главное правило здесь – это предусмотреть, чтобы такая конструкция не слетала;
2. На данном этапе нужно позаботится о центробежной силе. Для этой цели можно использовать бензопилу или велосипедную трещотку. Благодаря второму варианту появится возможность не давить сильно на педали, но при этом сохранять скорость передвижения в течение определенного промежутка времени;
3. С помощью шланга необходимо создать соединение с бензобаком, а также плотно закрепить его возле двигателя или рамы;
4. Для установки зажигания понадобится провод и специальный переключатель. При правильном его расположении будет возможность глушить двигатель в любое время;
5. Понадобится и ручка газа для переключения двигателя. Велосипедный тросом же можно прикрепить ее к специальной заслонке карбюратора.

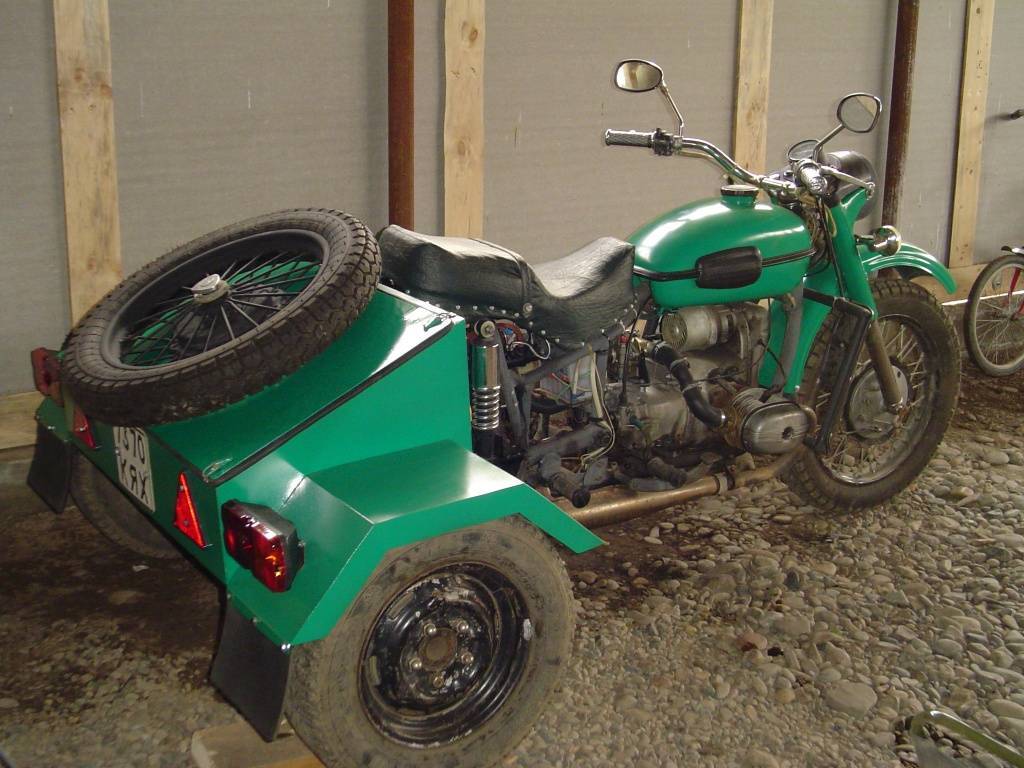

Сборка трицикла из Урала своими руками

Перед началом работ необходимо продумать конструкцию будущего трицикла и расположение всех элементов. В идеале – сделать чертеж будущего транспортного средства.

Важные моменты конструкции:

• Все стыки должны быть усилены.
• Автомобильные стаканы привариваются к верхней балке. Она же является опорой для амортизаторов.
• К центральной балке привариваются рамки, которые служат подножками для пассажиров, а также являются опорой для отбойников подвески.
• В качестве основы для педальных грузов служит нижняя поперечная труба, которая крепится к раме.
• На поперечной раме также делается опора для коробки передач.

Основным отличие трицикла от мотоцикла в том, что двигатель располагается сзади и потому центр тяжести у ТС смещается назад. При разгоне такой трицикл немного привстает в дыбы. Ниже можете посмотреть схему как переделать мотоцикл Урал в трицикл.

1, 2 — переднее колесо и крыло; 3 — система подвески переднего колеса; 4, 5 — фара и кронштейн фары; 6 — спидометр; 7 — бензобак; 8, 9 — рычаг и коробка переключения передач; 10 — аккумулятор; 11 — спинка сидения; 12 — задние фонари; 13 — воздушный фильтр; 14 — двигатель; 15 — охладитель; 16 — масляно-воздушный радиатор; 17 — глушители; 18 — заднее колесо; 19 — эластичная муфта; 20 — тормозная тяга; 21 — педаль тормоза; 22 — гудок; 23 — подкосы заднего крыла; 24 — амортизаторы; 25 — каркас для крепления радиатора и глушителя; 26, 27 — заднее крыло и его консоль крепления; 28 — передняя консоль; 29 — кронштейн крыла; 30 — рычаги подвески заднего колеса; 31, 32 — рукоятки газа и тормоза соответственно; 33 — замок зажигания; 34, 35 — педаль сцепления и тяга сцепления; 36 — переключатель скоростей; 37 — руль.

Расположение деталей трицикла

Как мы уже сказали двигатель у Урал трицикла находится не на основной оси, как у мотоциклов. Располагают его между задними колесами из-за этого при быстром наборе скорости трицикл легко поднимается на дыбы. Но это гораздо более безопасное событие, чем на мотоцикле и вносит адреналина и зрелищности поездкам.

Двигатель

В качестве мотора можно использовать родной мотор от Урала либо взять автомобильный движок. Основной параметр выбора – его вместимость между задних колес. Обязательно нужно надежно его закрепить хотя бы в трех местах. Чаще всего если силовой агрегат находится в хорошем состоянии, то с ним даже не надо ничего делать. А если мотор старенький, то можно заменить радиатор или какие-то еще элементы.

Двигатель для трицикла из Урала

В зависимости от двигателя, который вы выберете придется поменять и выхлопную систему, установив по одному глушителю на каждый цилиндр.

КПП

Коробку передач при переделке мотоцикла из Урала в трицикл своими руками обычно устанавливают с левой стороны, потому что обычно нужно крепко держать руль правой рукой. Придется немного подумать, как ее подключить к двигателю, потому что теперь КПП будет располагаться гораздо на большем расстоянии от него.

Подвеска

Стандартную подвеску мотоцикла придется переделать из-за того, что нагрузка на колеса в трицикле мото Урал распределяется по-другому.

Это делается при помощи двух консолей и двух больших пружин (идеально использовать авиапружины, но подойдут и автомобильные). Консоли соединяются рычагами, через которые пропускается передняя ось.

Мощные пружины нужны потому что при движении на переднее колесо и подвеску идет огромная нагрузка. Остальные пружины можно оставить стандартные мотоциклетные.

Аккумулятор

Под аккумулятор обычно сваривается отдельный каркас, которые крепится между двигателем и сиденьем водителя. Все основные детали, таким образом, получаются скомпонованы в одном месте. А если к трициклу приделать кофры то они полностью спрячут все важные элементы.

Окрашивание

Так как трицикл своими руками на базе Урала собирается из разных частей, а также других мотоциклов и машин то все детали получаются разные и потому нуждаются в покраске. После покраски желательно сделать покрытие прозрачным лаком и полировку. А металлические элементы – хромировать.

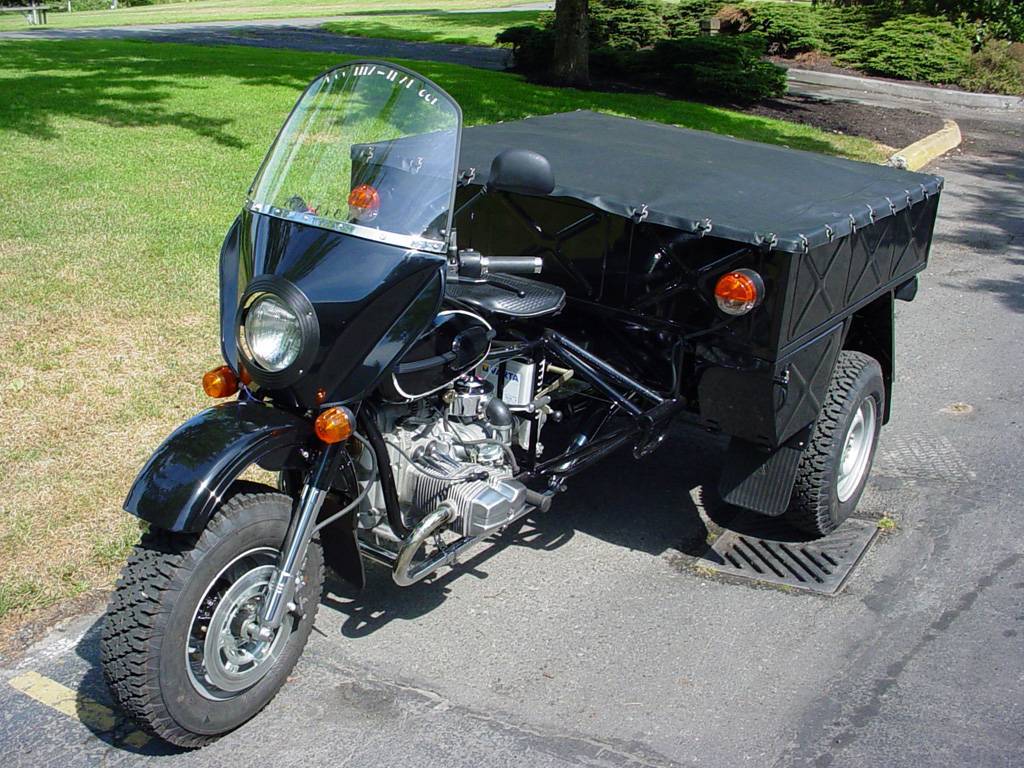

Урал Геркулес — заводской трицикл Урал

Ирбитский мотоциклетный завод выпустил в своем модельном ряду трехколесную модификацию для перевозки грузов до 500 кг. Модель носит название «Геркулес» и отлично передвигается как по городским дорогам, так и по бездорожью. У трицикла также снимаются борта и это позволяет ему не ограничиваться в размерах перевозимого груза. Геркулес – это грузовичок, на который не нужны права категории «С».

Урал Геркулес

Технические характеристики трицикла Геркулес:

• Размеры: 335х150х115 см
• Клиренс: 185 мм
• Масса: 500 кг
• Объем топливного бака: 19 л
• Максимальная скорость: 70 км/ч
• Объем двигателя: 750 куб.см3
• Мощность: 45 л.с.
• Тип двигателя: оппозитный 4-тактный с двумя цилиндрами
• Генератор: 500 Вт
• Электрика: 12 В
• КПП: 4-ступенчатая, с задним ходом
• Шины: 6,45 и 13 дюймов

Байк-трехколесник с двигателем от бензопилы

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором материала вы узнаете, как можно самостоятельно сделать мини-байк трехколесник с двигателем от бензопилы «Урал» имея при этом минимум средств, итак поехали)

Данный мини-байк трехколесник является детищем одного очень хорошего человека и зовут его Гайнетдин Булатов из города Пыть-Ях, можно просто Геннадий. Трехколесник автор делал специально для своих любимых внуков, у Геннадия их трое)

Сердцем мини-байка служит двигатель от бензопилы «Урал», по словам автора он бесхозно лежал в гараже, потому как он пользуется современными пилами. Для мини-мопеда такой двигатель хорошо подходит и мощности чтоб катать ребенка вполне хватает.

Рама сварена из полдюймовой водопроводной трубы, колеса от садовой тачки, оси от туда же, малая ведущая звездочка от Д-6, ведомая большая от велосипеда, цепь тоже велосипедная. Тросики газа и тормоза установлены на велосипедный руль. Задняя ось крепится через подшипники в трех точках и приводится в движение за счет передачи крутящего момента от двигателя через цепную передачу с малой на большую звездочку.

Крылья тоже самодельные и сделаны из металла от железной бочки. Под сидением имеется небольшой бардачек, где можно хранить и перевозить гаечные ключи и стартер от бензопилы.

Итак, давайте рассмотрим, что конкретно понадобилось автору для сборки мини-байка трехколесника?

Материалы

1. двигатель от бензопилы «Урал» 2. колеса от садовой тачки 3. подшипники 3 шт 4. звездочка от Д-6 5. велосипедная цепь 6. полдюймовая труба 7. тросик 2 шт 8. велосипедный руль 9. задняя ось на 2 колеса 10. краска 11. большая велосипедная звездочка 12. поролон 13. кожзаменитель 14. фанера (для сидения) 15. болты, гайки, шайбы, гравераИнструменты 1. сварочный аппарат 2. болгарка (УШМ) 3. дрель 4. набор гаечных ключей 5. отвертка 6. рулетка 7. краскопульт 8. маркер 9. молоток 10. уголокПошаговый процесс сборки мини-байка с двигателем от бензопилы «Урал» своими руками. Как уже было выше сказано, Гайнетдин создал данный мини-байк для своих внуков, чтоб привить им с малого возраста любовь к мототехнике, трехколесный мопед очень удобен в плане устойчивости как и велосипед в принципе и ребенок быстро привыкает к езде на таком байке. Понятное дело дети очень любят своего дедушку за его изобретение и с удовольствием катаются во дворе дома (под присмотром взрослых естественно)

Для начала сборки автор приобрел 3 колеса от садовой тачки по сходной цене.

Затем сделал заднюю ось и подготовил подшипники.

Далее примерка и пробная сборка.

Для того чтобы снизить шумность выхлопной трубы, был дополнительно изготовлен глушитель из трубы с 3 перегородками внутри, что поспособствовало снижению шумности.

Сидение сделано из фанеры и поролона отделанного кож-заменителем, приделано к раме на петли, а под ним расположен багажник, куда можно положить инструмент и стартер.

Установил бензобак, подсоединил бензопровод.

Крутящий момент осуществляется за цепной передачи.

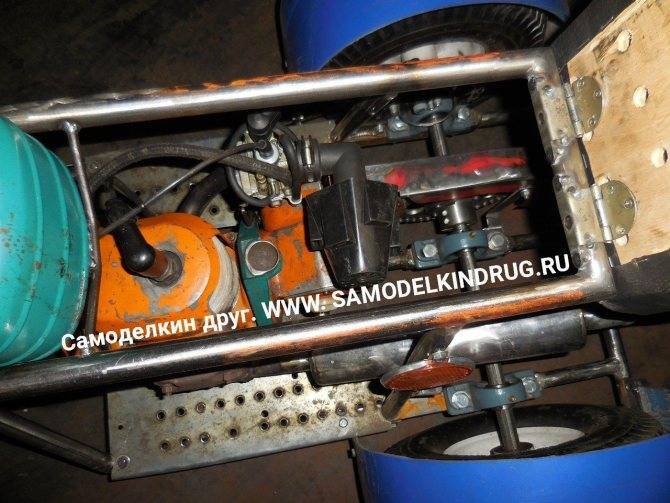

Задняя ось крепится к раме через подшипники в трех точках.

Тросики газа и тормоза выведены на руль. Вилка байка тоже самодельная.

Звездочка от Д-6.

Вот такой классный байк получился

Так же рекомендуем посмотреть видео покатушек на мини-байке

Создатель мини-байка трехколесника Гайнетдин Булатов из города Пыть-Ях.

Как видите, чтоб осчастливить своих детей и внуков не обязательно покупать дорогостоящие импортные игрушки которыми он поиграет, сломает и выбросит, а вот такой байк подарит счастья и радости маленькому мальчику и уважение среди ровесников да и не только) Молодец Гайнетдин. Золотые руки

На этом все

Всем Большое спасибо за внимание! Заходите в гости почаще и не пропускайте новинки в мире самоделок!. Источник (Source)

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как на велосипед поставить двигатель от бензопилы?

На финишном этапе мопед из бензопилы потребуется оборудовать мотором. Для этого нужно освободить место в задней части рамы, сразу же позади водительского сиденья. Чтобы монтаж двигателя прошел быстрее, потребуется снять крыло велосипеда.

Чаще всего используется такая схема: сначала устанавливается подготовленный приводной вал, после чего вместо ведомого вала используется покрышка. Этот привод отличается своей эффективностью и простотой. Для его изготовления не нужно использовать большое количество элементов. При передвижении самодельного мопеда используемый фрикционный вал станет передавать усилие от мотора. Чтобы не допустить потерь в мощности ДВС, диаметр штатного вала должен составлять не менее 2,5 см.

Для создания самодельного мопеда из бензопилы обычно не требуется каких-либо сложных схем и чертежей. Движок в основном устанавливают на раму, некоторые умельцы приспосабливают двигатель на задний багажник. Рассмотрим первый вариант, который наиболее соответствует стандартной модели мопеда. От бензопилы используем мотор и бензобак, которые размещаются рядом – на соединении подседельной и передней нижней трубы. Для аккумулятора наилучшее место – сверху, ближе к передней части рамы.

Затем устанавливают трансмиссию и подключают мотор, который соединяют с тормозным рычагом. Двигатель соединяют с аккумулятором, корректно выставляют тросик. Как завершающий штрих, мастера производят покраску нового изделия, придают ему красивый современный дизайн.

Старые бензопилы являются каким-то неиссякаемым источником вдохновения, их детали и комплектующие разбирают буквально на запчасти при сборке самоделок. При ремонте мотоцикла используют зажигание от мотопилы, которое, по отзывам народных конструкторов, гораздо эффективнее и долговечнее, чем родное магнето.

Движок от бензопилы народные умельцы просто фантастически используют также и при создании других самодельных транспортных средств: самокат с моторчиком от бензопилы, мотоцикл с двигателем пилы, всевозможные версии мотовелосипедов, мотовелики на трех колесах с моторчиком, скутеры из велосипеда и бензопилы, картинги, трициклы, совершенно уникальные квадроциклы и великое множество просто невообразимых конструкций.
