Как снять муфту сцепления на бензокосе

Как заменить сцепление в триммере

Сегодня мы разберёмся, как заменить сцепление в триммере своими руками. Для примера возьмём триммер Echo, который нам предоставил наш замечательный сосед. Он просил не называть его имени, но мы всё равно благодарим его.

Итак, как заменить сцепление в триммере:

ОСТОРОЖНО! Перед запуском, эксплуатацией или обслуживанием двигателя или оборудования изучайте руководство по эксплуатации, чтобы избежать травм или повреждения имущества. Обратитесь в авторизованную мастерскую, если вы не уверены в какой-либо процедуре или имеете дополнительные вопросы

Возьмитесь за пластиковый корпус на конце провода свечи зажигания и с усилием потяните, чтобы отсоединить его.

Шаг 2: Отсоедините кабели управления

• Отсоедините зажим троса дроссельной заслонки от вала;
• Возьмитесь за оба конца одного из соединителей кабеля управления и потяните, чтобы отсоединить его;
• Повторите эти действия, чтобы отсоединить второй разъем кабеля управления;

Эти разъёмы взаимозаменяемы.

Шаг 3: Снимите крышку глушителя;

• С помощью шестигранника открутите два болта, которыми крепится крышка глушителя;
• Поднимите крышку глушителя и поднимите её за верхний край, чтобы отсоединить от крышки двигателя;

Шаг 4: Снимите крышку двигателя

• С помощью шестигранника открутите два болта, которыми крепится крышка двигателя;
• Поднимите крышку двигателя вверх, чтобы снять её;

Шаг 5: Снимите кожух с крышки сцепления

• Открутите два винта, которыми крепится кожух;
• Снимите кожух;

Во время сборки

• Пропустите два кабеля управления через отверстие в крышке;
• Уложите тросы в соответствующие гнезда на крышке сцепления;

Шаг 6: Отделите вал от двигателя

• Ослабите, но не снимайте болт с буртиком, крепящий главный вал к двигателю;
• Возьмитесь за двигатель и потяните, чтобы снять его с главного вала;
• При снятом двигателе следите за тем, чтобы не натягивать все ещё подсоединённый трос дроссельной заслонки;

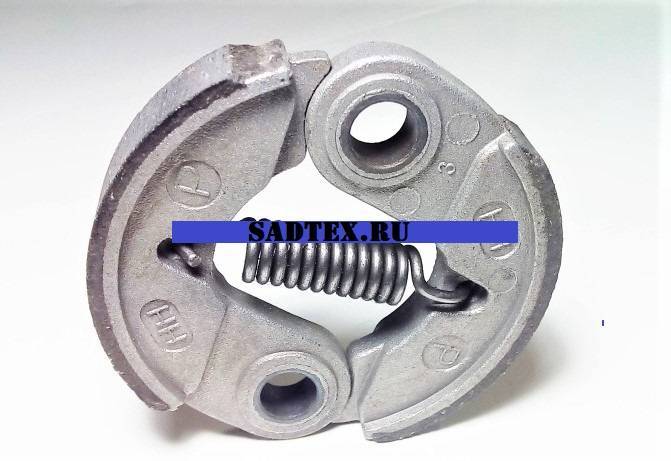

Шаг 8: Снимите муфту сцепления

• Используйте ключ, чтобы открутить два болта длиной 12 мм и четыре шайбы, крепящие сцепление;
• Снимите муфту сцепления;

Во время сборки

Обратите внимание, что шайба большего размера проходит под узлом сцепления, а малая шайба — выше; Убедитесь, что сцепление установлено на место стрелкой вверх;

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

С любовью, GardeniumPro и да прибудет с вами Сила.

Мы в Telegram и Яндекс Дзен

Источник

Выбор прибора для ухода за бородой

Один из главных моментов в уходе за бородой – выбор качественного прибора, который будет эффективно подстригать волоски и держать заряд аккумулятора на протяжении всей процедуры бритья. При покупке учитывайте следующие рекомендации:

Выбирайте триммер для бороды с лезвиями из нержавеющей стали

Они имеют длительный период эксплуатации и позволяют брить растительность без выдергивания.
Хорошо, если ваш аппарат будет иметь прочный водонепроницаемый корпус, что позволит очищать его под проточной водой.
Обращайте внимание на ручку – она должна удобно лежать в руке и иметь прорезиненные вставки, которые исключат выскальзывание.
Чем больше насадок идет в комплектации, тем удобнее пользоваться устройством при уходе за бородой.

Неисправности бензокосы и способы их устранения

Любой тип бензокос имеет полую штангу, в которой помещён связующий трос между валом двигателя и нижним редуктором, передающим вращение на рабочий орган с режущим инструментом. В верхней части расположен карбюратор и мотор, внизу – редуктор и рабочий инструмент, закрытый кожухом. В средней части имеется поперечная ручка, в которой расположены кнопки управления. Для разгрузки рук, имеется разгрузочный пояс, удерживающий штангу торсом оператора.

Их этого следует, ремонт бензокосы заключается в устранении неисправностей;

• не запускается двигатель;
• режущий механизм не набирает обороты;
• двигатель глохнет;
• греется редуктор;
• слышен посторонний стук, сильная вибрация штанги.

Прежде чем устранять неисправность, нужно провести диагностирование, определить нерабочий узел.

Важно знать точки смазки инструмента. Постоянный уход, очистка аппарата после работы позволят продлить срок его эксплуатации

Перед работой необходимо подтянуть крепежные болты, приготовить горючее и заправить бачок.

Снятие и замена муфты своими руками по инструкции

О том, как снять сцепление на бензопиле, знают далеко не многие пильщики. Конструктивное исполнение механизмов на разных моделях бензопил отличаются, но принцип работы везде одинаковый. Процедура демонтажа также практически идентична, поэтому далее рассмотрим, как открутить муфту на бензопиле с внутренним расположением звездочки.

Первоначально понадобится подготовить необходимые инструменты:

• Специальный ключ, который называется съемником. Он зачастую поставляется вместе с бензопилой
• Отвертка для вывинчивания винтов, которыми крепится защитный кожух
• Свечной ключ — используется для вывинчивания крепления кожуха и шины (идет в комплекте с инструментом)
• Веревка — для того, чтобы застопорить коленчатый вал. Лучше использовать асбестовую, но для этой цели подойдет любая. Веревка используется на тот случай, если в комплекте к инструменту не прилагается специальный стопорящий ключ для поршня

Если демонтаж выполняется с целью замены, то соответственно понадобится заранее подготовить новый механизм. При покупке новой муфты нужно только знать точную марку бензопилы, так как устройства отличаются по наружному диаметру, резьбе и конструкции рабочего механизма. Инструкция, как снять муфту сцепления на бензопиле имеет следующий вид:

1. Первоначально необходимо выкрутить крепежные гайки кожуха и шины
2. Снять кожух с ручным тормозом, а также цепь и шину
3. После этого переходим к снятию пластиковой крышки, чтобы добраться до свечи зажигания. Для этого отверткой вывинчиваются крепежные элементы, и демонтируется крышка вместе с воздушным фильтром
4. Вывинчивается свеча зажигания бензопилы при помощи свечного ключа
5. В свечное отверстие цилиндра нужно просунуть веревку (установить специальный ключ при его наличии). Это делается для того, чтобы застопорить коленчатый вал. Если диаметр веревки в несколько раз меньше размера свечного отверстия, можно на ней сделать узлы
6. Далее приступаем к вывинчиванию самой муфты. Для этого берем специальный ключ, который должен быть в комплекте. Если ключа нет, то можно воспользоваться инструментом от УШМ или сделать самостоятельный съемник, что также не составит труда
7. Шлицы ключа необходимо установить в отверстия муфты, после чего приступить к вращению детали. Вращать необходимо в направлении по часовой стрелке. Обычно производители указывают направления для откручивания в виде стрелочки
8. При вращении муфты поршень достигнет верхней мертвой точки, после чего застопорит коленчатый вал. Далее приложив небольшое усилие, произойдет срывание сцепления с последующим выкручиванием механизма
9. Выкрученная муфта демонтируется с бензопилы. При необходимости также извлекается барабан со звездочкой

Процедура вовсе не трудная, и занимает не много времени. Сборка выполняется в порядке обратном снятию. Во избежание каких-либо неисправностей, рекомендуется устанавливать полностью идентичное сцепление на соответствующую модель инструмента.

Это интересно! Аналогичным образом выполняется процедура снятия и замены сцепления для всех марок бензопил Хускварна, Партнер и другие.

https://youtube.com/watch?v=Bim7K73ZZeE%3F

Когда требуется замена сцепления

Снятие и замена муфты бензопилы осуществляется в случае обнаружения неисправности механизма. К таким недостаткам относятся:

1. Весеннее повреждение. В зависимости от модели инструмента, пружина может быть представлена ​​в двух типах. Виток (ленточный или одиночный) или стальной лист. Пружина повреждена натяжением, разрывом или механическим дефектом. Чтобы определить причину выхода из строя всего механизма, вам нужно будет снять защитную крышку и барабан
2. Повреждение и изготовление барабана. Разрыв этой части часто связан с осколками. В случае такой неисправности вам нужно будет заменить барабан. Внутренняя часть также изнашивается на барабане, поэтому ее также необходимо заменить. Если барабан синий, это означает, что он перегрелся и больше не должен использоваться.
3. Разработка механизма. Это связано, прежде всего, с удлинением пружины, которое можно заменить. Резьбовое соединение также изнашивается. В случае такой поломки всю муфту необходимо будет заменить.
4. Износ звезд. В зависимости от типа звездочки (складной или неразборной) она заменяется барабаном и, при необходимости, сцеплением

Срок службы механизма сцепления зависит не только от качества деталей, но и от правильной работы инструмента

Чтобы продлить срок службы бензопилы сцепления, нужно обратить внимание на признаки, снижающие ресурс. Такие функции включают в себя:

• Частое заклинивание или кусание цепи в лесу. В таких ситуациях сцепление принимает на себя всю нагрузку, защищая двигатель от заклинивания
• Запрещается увеличивать скорость при применении ручного тормоза, что также приводит к износу механизма из-за перегрева.
• Использование некачественного масла, неправильный выбор шин, цепей и т. Д. Все это также влияет на тягу, увеличивая нагрузку и, следовательно, сокращая срок службы.

Обнаружить неисправность устройства довольно просто. Для этого нужно отрезать заготовку. Если скорость цепи уменьшается во время распиловки или останавливается при увеличении нагрузки, то пришло время проверить захват. Как снять и заменить муфту на бензопиле, мы подробно рассмотрим в следующем разделе.

Как заменить сцепление в триммере

Сегодня мы разберёмся, как заменить сцепление в триммере своими руками. Для примера возьмём триммер Echo, который нам предоставил наш замечательный сосед. Он просил не называть его имени, но мы всё равно благодарим его.

Итак, как заменить сцепление в триммере:

ОСТОРОЖНО! Перед запуском, эксплуатацией или обслуживанием двигателя или оборудования изучайте руководство по эксплуатации, чтобы избежать травм или повреждения имущества. Обратитесь в авторизованную мастерскую, если вы не уверены в какой-либо процедуре или имеете дополнительные вопросы

Возьмитесь за пластиковый корпус на конце провода свечи зажигания и с усилием потяните, чтобы отсоединить его.

Шаг 2: Отсоедините кабели управления

• Отсоедините зажим троса дроссельной заслонки от вала;
• Возьмитесь за оба конца одного из соединителей кабеля управления и потяните, чтобы отсоединить его;
• Повторите эти действия, чтобы отсоединить второй разъем кабеля управления;

Эти разъёмы взаимозаменяемы.

Шаг 3: Снимите крышку глушителя;

• С помощью шестигранника открутите два болта, которыми крепится крышка глушителя;
• Поднимите крышку глушителя и поднимите её за верхний край, чтобы отсоединить от крышки двигателя;

Шаг 4: Снимите крышку двигателя

• С помощью шестигранника открутите два болта, которыми крепится крышка двигателя;
• Поднимите крышку двигателя вверх, чтобы снять её;

Шаг 5: Снимите кожух с крышки сцепления

• Открутите два винта, которыми крепится кожух;
• Снимите кожух;

Во время сборки

• Пропустите два кабеля управления через отверстие в крышке;
• Уложите тросы в соответствующие гнезда на крышке сцепления;

Шаг 6: Отделите вал от двигателя

• Ослабите, но не снимайте болт с буртиком, крепящий главный вал к двигателю;
• Возьмитесь за двигатель и потяните, чтобы снять его с главного вала;
• При снятом двигателе следите за тем, чтобы не натягивать все ещё подсоединённый трос дроссельной заслонки;

Шаг 8: Снимите муфту сцепления

• Используйте ключ, чтобы открутить два болта длиной 12 мм и четыре шайбы, крепящие сцепление;
• Снимите муфту сцепления;

Во время сборки

Обратите внимание, что шайба большего размера проходит под узлом сцепления, а малая шайба — выше; Убедитесь, что сцепление установлено на место стрелкой вверх;

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

С любовью, GardeniumPro и да прибудет с вами Сила.

Мы в Telegram и Яндекс Дзен

Источник

Какие бывают накладки

По способу изготовления накладки классифицируются следующим образом:

• формованные из массы;
• картонно-бакелитовые (прессованные из картона) со специальной пропиткой;
• тканно-бакелитовые, получаемые из текстильной ленты с пропиткой;
• спирально-навитые, получаемые из армированной нити с пропиткой;
• эллипсонавитые, также получаемые из армированной нити, но уложенной иным, более рациональным способом.

В чем же преимущества того или иного способа? Если рассматривать стоимость, то наиболее дешевыми получаются накладки первых трех групп.

Но появление высокооборотных двигателей повысило требования к динамической прочности накладок. Ясно, что современный автомобиль, набирающий большую скорость за считанные секунды, должен иметь сцепление, защищенное от «разноса».

Этому явлению лучше всего противостоят накладки четвертой и пятой групп. Каркас из нити, армированной латунной или медной проволокой и связанный специальным составом, прекрасно справляется с инерционным нагрузкам. Об этом – в следующих разделах.

Ремонт карбюратора

В процессе осмотра карбюратора стоит обращать внимание на возможное протекание применяемого топлива, для выявления проблем карбюратора необходимо осуществить следующие мероприятия:

• продувка топливного шланга для устранения возможного засорения элемента;
• проверка и замена прокладки, находящейся между двигателем и карбюратором;
• определение герметичности и поддержания постоянного давления в агрегате.

При необходимости собственноручно можно провести разборку и тщательную чистку узла, с использованием бензина, прочистка жиклера и каналов осуществляется применением сжатого воздуха.

По спирали

В свое время российские заводы закупили в Германии технологию изготовления накладок сцепления из пропитанной нити, армированной латунной или медной проволокой. Суть в следующем: на специальном станке навивалась бобина – дорн. После соответствующей термообработки дорн подобно колбасе разрезался на кольца – полуфабрикаты будущих накладок. А поскольку нить укладывалась по спирали, эти изделия так и назывались – спирально-навитые.

Они противостояли «разносу» намного лучше формованных, но и здесь нашлась своя ложка дегтя: нить, арматура будущей накладки, оказывалась многократно перерезанной в плоскости, перпендикулярной оси дорна. Поэтому изготовители накладок перешли к индивидуальной спиральной навивке каждой накладки.

Ведомый диск сцепления с новенькими фрикционными накладками

А это диск, отслуживший свой срок, хотя еще работоспособный. Его ресурс обеспечила технология, представленная на следующих фотографиях

Определение причин неисправности

Если двигатель триммера не запускается или глохнет сразу после запуска, при перегреве редуктора или в процессе функционирования устройства слышны посторонние шумы и явно ощущается вибрация важно произвести визуальный осмотр и выявить нерабочий узел. Для оптимизации подготовительных мероприятий перед ремонтом следует провести простую диагностику и поэтапно проверить:

Для оптимизации подготовительных мероприятий перед ремонтом следует провести простую диагностику и поэтапно проверить:

• наличие топлива в бачке и смазки в основных узлах;
• исправность свечи зажигания и ее работоспособность;
• чистоту топливного и воздушного фильтра мотокосы;
• засоренность выпускного канала и сапуна устройства;
• качество используемых горюче-смазочных материалов.

Для определения функциональной работоспособности зажигания бензокосы, следует определить, работает ли свеча, протестировав появление искры при соприкосновении с корпусом функционального устройства.

Извлечение и смазка верхнего вала триммера

В первую очередь извлекаем нижнюю часть штанги из соединительной муфты, а затем муфту отсоединяем от верхней части штанги (здесь речь идет о муфте, соединяющей две половины штанги).

Триммер PRORAB-8406 с отсоединенной муфтой и нижней частью штанги

Теперь самое интересное: на некоторых видео, как на этом, удерживая клещами соединительную муфту вала, торчащую из верхней части штанги снизу, выбивают ее ударами по клещам из штанги вместе с подшипником качения (здесь речь идет о муфте, соединяющей верхний и нижний валы). У некоторых бензокос с разборной штангой, как на видео, муфта, соединяющая верхний и нижний валы, впрессована в подшипник качения.

С нашим триммером PRORAB-8406 и ему подобными такой номер не пройдет. У них нет подшипника качения, а соединительная муфта (втулка) является продолжением вала верхней штанги. В верхней части этого вала установлено стопорное кольцо, которое предварительно необходимо снять.

Место крепления верхней части штанги к корпусу муфты сцепления

1. Отворачиваем центральный винт полностью. Он фиксирует верхнюю часть штанги, частично входя в просверленное в ней отверстие. Ослабляем боковые зажимающие винты и извлекаем штангу из корпуса муфты сцепления.
2. Выдвигаем вал из верхней части штанги на себя, сколько позволяет люфт, чтобы добраться до стопорного кольца и снять его. Может понадобиться специальный съемник*. Извлекаем стопорное кольцо.

Стопорное кольцо на верхнем валу мотокосы

1. Без стопорного кольца верхний вал легко извлекается из штанги с противоположной стороны. Смазываем** его, не забывая про шлицы во втулках (муфтах) на валу штанги и на валу сцепления.
2. Смазанный вал устанавливаем на место в верхнюю часть штанги и фиксируем стопорным кольцом. Вставляем штангу в отверстие крышки муфты сцепления и совмещаем отверстие на штанге с резьбовым отверстием фиксирующего винта.
3. Вкручиваем фиксирующий винт и закрепляем верхнюю часть штанги триммера боковыми винтами в крышке муфты сцепления.
4. Очищаем соединительную муфту штанги от мусора и устанавливаем снизу на верхнюю часть штанги.

* У меня съемника нет, а для извлечения стопорного кольца использую две большие канцелярские скрепки. Предварительно их нужно распрямить, с одной стороны сделать полукольца для пальцев рук, а с другой — согнуть небольшие крючки.

** На многих видео мастера рекомендуют использовать смазку «Шрус-4», это лучший вариант. При ее отсутствии, для смазки вала штанги бензокосы можно использовать «Литол-24», который ориентирован на температуры до +130°С. А вот солидол, обладающий худшими смазывающими свойствами и работающий при температурах до +70°С, использовать не рекомендуется.

Однако, если срочно нужно смазать вал штанги мотокосы, а подходящих материалов нет, тогда солидол или даже обычное моторное масло будет лучше, чем совсем ничего.

Что означает регулировка сцепления бензопилы и как ее выполнять

Если вам приходилось слышать о том, что муфту на бензопиле нужно регулировать, то наверняка возникал вопрос, как это сделать? На бензопиле муфта не нуждается в регулировке, так как работает она в автоматическом режиме в отличие от устройств старых марок инструментов. Регулировать усилие сжатия пружины или пружин нельзя, и если эта деталь повредилась, то ее следует заменить.

Когда осуществляется установка муфты бензопилы на место, то при этом также не требуется ничего регулировать. Затяжка муфты выполняется до упора при помощи специального ключа и застопоренного поршня в цилиндре. На некоторых моделях бензопил присутствует шайба или проставочная планка. Она может находиться между валом и звездочкой или барабаном и звездочкой. Этой шайбой регулируется центрирование звездочки с шиной. Если такая шайба на бензопиле есть, то ее обязательно нужно ставить на свое место при проведении работ по ремонту или замене механизма.

Как снимается и настраивается механизм сцепления на бензопилах марки Урал и Дружба, подробно показано в видео ролике.

https://youtube.com/watch?v=FDesTnMKBKg%3F

Подводя итог, надо отметить тот факт, что сцепление на бензопиле играет важную роль. Этот механизм не только обеспечивает передачу крутящего момента от двигателя на цепь, но еще и защищает мотор от преждевременного выхода из строя. Представьте ситуацию, когда звездочка будет жестко соединена с коленчатым валом. При заедании цепи в распиливаемом материале произойдет одновременный износ деталей двигателя, звездочки и цепи. Понимая назначение и принцип работы механизма, необходимо всегда следить за его исправностью, и при первых признаках поломки осуществлять снятие, ремонт или даже замену.

Источник

Снятие сцепления на бензопилах Штиль и Долмар

Наверняка вы замечали, что бензопилы могут иметь разные конструкции передаточных устройств. Выше приведена инструкция по снятию муфты с барабаном, на котором звездочка находится с внутренней стороны. Такое устройство имеется большинстве бензопил, но только не на инструментах марки Stihl. Бензопилы известного производителя оснащаются барабаном, который имеет звездочку с наружной стороны. Выглядит это следующим образом, как показано на фото ниже.

Другое расположение звездочки вовсе не означает, что инструмент оснащен иным механизмом сцепления. Однако это говорит о том, что принцип снятия сцепления отличается от вышеописанной инструкции. Поэтому выясним, как снять муфту на бензопилах Stihl, Dolmar и другие, на которых звездочка находится с наружной стороны.

1. Для начала необходимо также снять кожух и шину, чтобы обеспечить доступ к муфте
2. Выкрутить свечу и застопорить поршень при помощи специального ключа или шнура
3. Далее приступаем к снятию звездочки и барабана. Для этого отверткой нужно поддеть стопорное кольцо, и извлечь его
4. Демонтируется барабан с подшипником
5. Используя ключ на «19» (идущий в комплекте с инструментом) необходимо выкрутить гайку с левой резьбой, соединенную с механизмом. Откручивать необходимо в направлении по часовой стрелке
6. После этого можно выполнить соответствующий ремонт или замену детали

Установка новой или отремонтированной детали выполняется в порядке обратном снятию. Процедура практически идентичная с первым вариантом, за исключением некоторых особенностей. Если необходимо заменить только барабан или звездочку, то при этом демонтировать муфту не понадобится, в отличие от варианта с внутренним расположение звезды.

https://youtube.com/watch?v=33EK5UNkMCU%3F

Конструкция бензокосы

Триммер состоит из трех частей: бензинового мотора, штанги с валом внутри и режущего елемента. Крутящий момент через вал передается от мотора к режущей головке. В триммерах с изогнутой штангой роль вала выполняет тросик. Сама штанга прикреплена к редуктору бензинового мотора. На штанге находится управление двигателем, также может крепится ремень, для удобного использования триммера. Режущим элементом в бензокосилках используется леска, намотанная на триммерную головку или специальный нож, используемый для обрезки больших сорняков.

Главным и самым сложным агрегатом в триммере является двигатель. В бытовых и полупрофессиональных мотокосах применяют два вида двигателей — 2-х или 4-х тактные. В зависимости от вида бензомотора – отличается его заправка и обслуживание.

• 2-х тактные моторы не имеют своей системы смазки, поэтому работают не на чистом бензине, а на смеси бензина и масла. Последнее, попадая в камеру возгорания смазывает движущиеся компоненты двигателя.
• 4-х тактные двигатели смазываются маслом, находящемся в картере. Работают они на чистом бензине без примесей.

Ремонт бензокосы своими руками и обслуживание триммера можно проводить без сторонней помощи. Если требуется замена запчастей мотора или его настройка – тогда надо обратиться в ремонтную мастерскую.

Первый запуск в начале сезона

Поздней весной, когда начинается активное применение бензокосилок, перед началом работы, надо сделать осмотр и проверку на работоспособность вашего инструмента. Обязательно надо смазать крутящиеся детали, осмотреть и при надобности заменить режущие элементы (нож или леску). Проверьте наличие в бачке топливной смеси. Если вы сливали топливо в конце предыдущего сезона, не забудьте закачать топливо в мотор с помощью подсоса (если он имеется в двигателе).

Запуск большинства двухтактных двигателей довольно прост. Используйте процедуру, описанную в инструкции вашего триммера, если она отличается от следующего:

1. Переместите рычаг воздушной заслонки в положение «открыто». Триммер расположите на боку так, чтобы воздушный фильтр находился сверху.
2. Удерживайте или заблокируйте дроссель во включенном положении (дроссель должен удерживаться до тех пор, пока двигатель не прогреется).
3. Если устройство имеет переключатель включения / выключения, переместите его в положение включения (обычно обозначенное символом «I», а не «O»).
4. Сделайте резкие, быстрые рывки ручкой стартера до тех пор, пока вы не услышите, как двигатель попытается запустить. Это должно происходить между 1-6 рывками, но не более.
5. Прикройте дроссельную заслонку на половину и возобновите запуск стартера. Двигатель должен завестись после 2-6 дополнительных рывков. Если нет, переведите рычаг дроссельной заслонки в полное положение и еще раз потяните за ручку стартера. Верните рычаг на половину дросселя и потяните еще 3 раза.
6. После запуска двигателя продолжайте удерживать кнопку пуска нажатой и дайте ему прогреться в течение 10 секунд, затем отключите систему запуска.
7. Когда бензокоса разогреется, она должна перезапускаться с дросселем в прикрытом положении.

Можно также воспользоваться еще одним проверенным приемом. Если перед запуском снять воздушный фильтр и залить в карбюратор пару капель смеси и опять собрать, то двигатель должен завестись.

Как произвести ремонт бензокосы если не заводится двигатель.

Перед тем как производить ремонт бензокосы своими руками сначало надо выявить неисправность. Для начала надо проверить фильтры – как топливный, так и воздушный. Воздушный фильтр при необходимости можно промыть в бензине или с помощью воды и моющих средств.

Воздушный фильтр

После фильтр хорошо отжимается и сушится. Перед установкой на воздушный фильтр желательно смочить пару каплями масла для 2-х тактных двигателей. Топливный фильтр не промывается, только замена.

Проверка свечи накала.

На холодном моторе снять высоковольтный провод со свечи и выкрутить ее с помощью специального ключа. Данный ключ предоставляется изготовителем, чтобы можно было легко выполнить ремонт бензокосы своими руками.

Сцепление мотокосы, сцепление триммера, сцепление бензокосы

1) Неисправность сцепления мотокосы: На холостых оборотах нож крутится почти всегда, в передней части мотора слышны посторонние звуки, при этом мотокоса косит нормально.Сцепление триммера или бензокосы такое же как у мотокосы.Причины неисправности: Лопнула пружина сцепления мотокосы (лопнула пружина сцепления триммера).Ремонт мотокосы своими руками: Заменить лопнувшую пружину сцепления новой (подробно см. ниже «Как снять сцепление на мотокосе»). Или, если отломался на пружине только крючок скраю, можно нагреть пружину горелкой, отогнуть одно кольцо, чтобы получился новый крючок и закалить пружину (такая пружина сцепления может проработать даже несколько лет). Купить Насадки на мотокосу.Ремонт триммера своими руками аналогичен ремонту мотокосы.

2) Неисправность мотокосы: Сцепление мотокосы часто пробуксовывает, иногда лопает пружина сцепления.Сцепление триммера как у мотокосы.Причины неисправности: Износ колодок сцепления мотокосы (колодок сцепления триммера).Ремонт триммера своими руками: Заменить колодки сцепления мотокосы (подробно см. ниже «Как снять сцепление на мотокосе»).Ремонт триммера своими руками такой же как и ремонт мотокосы.

Принцип работы центробежного сцепления мотокосы

Во время работы мотокосы на холостых оборотах, колодки сцепления, хоть и вращаются вместе с коленвалом, но не касаются барабана сцепления, так как сжаты пружиной и не передают крутящий момент от мотора на режущую гарнитуру.Во время работы двигателя на оборотах выше холостых (выше 4000 об/мин), грузы сцепления под воздействием центробежной силы разжимаются (преодолевая усилие пружины) и упираясь своей внешней фрикционной поверхностью во внутреннюю поверхность барабана сцепления, начинают его вращать, передавая тем самым крутящий момент от мотора на режущее оборудование мотокосы (или триммера).

Конструкция и принцип работы механизма сцепления бензопилы

Большинство пильщиков не понимают принципа работы механизма сцепления бензопилы. При работе знать принцип функционирования не обязательно, а вот когда возникают неисправности, то, чтобы их устранить, понадобится выяснить конструкцию и особенности работы бензопильной муфты.

Современные бензопилы оснащаются механизмами сцепления центробежного типа. Центробежная муфта — это означает, что ее работоспособность зависит от вращающего момента двигателя. Главное назначение муфты на бензопиле в том, чтобы обеспечить передачу крутящего момента с коленчатого вала двигателя на пильную гарнитуру (цепь). Работает устройство в автоматическом режиме, а как это происходит, выясним детально.

Механизм сцепления состоит из следующих конструктивных элементов:

• Барабан со съемной или несъемной звездочкой — представляет собой передаточный механизм
• Фрикционные накладки — под воздействием центробежной силы перемещаются, входя в зацепление с барабаном
• Пружина — обеспечивает прижатие накладок к коленчатому валу

Теперь о принципе действия муфты бензопилы. Когда заводится двухтактный двигатель инструмента, начинает вращаться коленчатый вал. К валу крепится муфта, с которой при помощи звездочки соединяется цепь. Когда бензопила работает на холостом ходу (скорость вращения вала до 2700 оборотов в минуту), то есть не нажимается курок акселератора, то пружина прижимает фрикционные накладки, в результате чего крутящий момент не передается на барабан.

Как только пильщик берет в руки инструмент и начинает увеличивать обороты (максимальные до 14000 об/мин), цепь начинает перемещаться по шине. Происходит это за счет того, что увеличивается скорость вращения коленчатого вала. За счет силы инерции фрикционные накладки (их еще называют противовесами) перемещаются, и входят в зацепление с внутренними стенками барабана. В результате происходит перемещение барабана, который соединен со звездочкой. Вращающаяся звездочка приводит в действие цепь.

Принцип работы механизма простой, что обусловлено его не сложной конструкцией. Если из строя выходит эта деталь, то соответственно работать бензопила не будет. Подробное описание принципа работы механизма сцепления бензопилы описано в этом материале.

Для просмотра онлайн кликните на видео ⤵

Как правильно заменить сцепление на триммереПодробнее

замена сцепления на тример.Подробнее

Ремонт бензокосы, замена муфты сцепления /Repair brushcutters replacement clutch.Подробнее

Бензокоса замена сцепления. Сам за 10 минутПодробнее

Китайская бензокоса. Замена сцепления.Подробнее

Сцепление мотокос Принцип работы Разновидности ОбслуживаниеПодробнее

Замена диска муфты сцепления на мотокосе Hammer MTK 28Подробнее

как снять сцепление на бензокосеПодробнее

Замена сцепления на бензокосеПодробнее

триммер HammerFlex MTK 28 замена сцепленияПодробнее

Триммер Husqvarna 128R. Как разобрать сцепление.Подробнее

Ремонт вариатора верхнего редуктора триммера. Разборка центробежного сцепленияПодробнее

Как снять сцепление и добраться до стартера на бензокосе «Oleo Mac Sparta 25».Подробнее

Ремонт и замена муфты сцепления на триммере или бензокосилки.Подробнее

Разборка чашки верхнего редуктора косы, тримера РемПростПодробнее

Триммер ,ПРУЖИНА СЦЕПЛЕНИЯ . Подробнее

Как сделать замену пружины кулачков сцепления на мотокосе.Подробнее

Быстрый ремонт Husqvarna 137/142. Замена маслонасоса.Подробнее

Источник

Когда нужна замена муфты

Снятие и замена сцепления бензопилы выполняется в случае обнаружения неисправности механизма. К таковым неисправностям относятся:

1. Повреждение пружины. В зависимости от модели инструмента, пружина может быть представлена двух типов — витковая (ленточная или одиночная) или стальная пластина. Пружина повреждается путем растяжения, разъединения или механического дефекта. Чтобы определить причину неисправности всего механизма, понадобится снять защитный кожух и барабан
2. Повреждение и выработка барабана. Поломка этой детали связана зачастую с откалыванием кусочков. При такой неисправности понадобится заменить барабан. На барабане также изнашивается внутренняя часть, поэтому деталь также нуждается в замене. Если барабан синего цвета, то это говорит о том, что он был перегрет, и не подлежит дальнейшему использованию
3. Выработка механизма. Связана, прежде всего, с растяжением пружины, которую можно заменить. Изнашивается также резьбовое соединение. При такой поломке понадобится заменить всю муфту
4. Износ звездочки. В зависимости от типа звездочки (разборная или неразборная) выполняется ее замена вместе с барабаном и при необходимости муфтой

Срок службы механизма сцепления зависит не только от качества комплектующих, но еще и от правильности эксплуатации инструмента

Чтобы продлить срок службы сцепления бензопилы, необходимо обратить внимание на признаки, снижающие ресурс. К таковым признакам относятся:

• Частое заедание или закусывание цепи в древесине. При таких ситуациях всю нагрузку на себя берет муфта, оберегая тем самым двигатель от заклинивания
• Запрещено увеличивать обороты, когда включен ручной тормоз, что также приводит к износу механизма за счет перегрева
• Использование некачественного масла, неправильный выбор шины, цепи и т.п. Все это также влияет на сцепление, увеличивая нагрузку, и тем самым снижая эксплуатационный ресурс

Определить неисправность устройства достаточно просто. Для этого необходимо распилить заготовку. Если в процессе пиления происходит снижение скорости вращения цепи или ее остановка при увеличении нагрузки, значит пора произвести проверку сцепления. Как снять и заменить сцепление на бензопиле, подробно рассмотрим в следующем разделе.

Это интересно! Проверить пригодность сжимающей пружины можно путем подключения тахометра к инструменту. На холостом ходу необходимо накрутить количество 2500-2700 оборотов в минуту по тахометру. При таком значении цепь на бензопиле не должна вращаться. Если наблюдается другая картина, то это говорит о снижении сжимающих свойств пружины. Ее рекомендуется заменить. Исходя из этого надо отметить, что сцепление бензопилы находится в тесной взаимосвязи с карбюратором. Если не получается отрегулировать холостой ход на бензопиле при помощи настройки карбюратора, значит нужно проверить исправность муфты.

https://youtube.com/watch?v=CG4BaVNtRKE%3F
