Как снять обгонную муфту с бензопилы хаммер

Из чего состоит и как работает маслонасос?

Корпус насоса расположен на внешней стороне картера пилы, под барабаном центробежного сцепления бензиновой пилы. Приводной механизм масляного насоса жестко связан с муфтой сцепления пильной цепи. Это означает, что чем выше обороты двигателя, тем больше смазки подается к цепи и шине бензопилы.

Одно отверстие соединено с масляным баком и служит для забора смазки из бака. Другое сообщается с магистралью, ведущей к пильной гарнитуре. На конце плунжера выполнена продольная сегментная проточка для захвата рабочей жидкости.

Подача масла осуществляется посредством вращения плунжера вокруг своей оси. Сегментный вырез сначала открывает отверстие, соединяющее насос с масляным баком. При этом в камере насоса создается разрежение и в нее затягивается порция масла.

Дальнейшее вращение плунжера перекрывает этот канал и создает избыточное давление в системе. Прохождение сегментного выреза через нагнетательное отверстие открывает его, и рабочая жидкость подается в магистраль для смазывания цепи.

Рекомендации при замене сцепления на бензопиле

Кроме основных правил работы, рассказанных в предыдущем разделе, стоит помнить о некоторых нюансах при замене сцепления. Используйте только оригинальные детали производителя – это залог долгой и продуктивной работы инструмента. Резьба сцепления на всех бензопилах любого производителя всегда левая. Перед снятием муфты тщательно удалите с инструмента всю грязь и пыль, чтобы она не попала внутрь. При обратной сборке не забывайте ставить на место все мелкие детали, в том числе шайбы и подшипники. Следите за установкой спецпружины (она есть не во всех бензопилах) – при ее неправильной установке не будет подаваться масло на пильную шину.

Как снять сцепление на бензопиле?

Для того чтобы снять сцепление с бензопилы, в первую очередь следует быть внимательным и осторожным, чтобы не повредить ничего лишнего.

Выполнять эту операцию следует по такому алгоритму:

  • Снимите пильную шину и цепь. Для этого открутите ручной тормоз цепи, потянув ручку на себя. Затем демонтируйте шину, удалите загрязнения.
  • Снимите кожухи с воздушного фильтра и сцепления.
  • Заблокируйте коленвал. Это обязательная процедура для избегания его вращения во время работы. Для этого выкрутите свечу зажигания, зафиксируйте поршень в нижней «мертвой» точке и проденьте в свечное отверстие веревку.
  • С помощью специального ключа снимите сцепление. Откручивать его нужно по часовой стрелке, поскольку у него обычно левая резьба.
  • Заменяем поврежденные детали. Собрать сцепление бензопилы следует в обратном порядке, в котором проводился разбор.

Довольно часто замена цепной муфты, включая Champion 242, объясняется тем, что эта часть может лопнуть. И причина проста.

Все современные бензопилы оснащены цепным тормозным устройством, и в большинстве моделей он управляется с помощью ленты, расположенной на покрышке шины и цепи, окружающей барабан сцепления.

Если пользователь не отключает цепной тормоз во времени, а, наоборот, продолжает нажимать на спусковой крючок дроссельной заслонки, крышка шины и цепи будут таять, заставляя барабан сцепления лопнуть. В этом случае ремонт бензопилы неизбежен.Рассмотрим замену барабана сцепления на примере бензопилы Champion 242, которая полностью самоисполняется.Замена барабана сцепления выполняется в несколько этапов, мы рассмотрим каждый из них:

  • Снимите крышку воздушного фильтра.
  • Чтобы отвинтить гайки, удерживающие структуру муфты на коленчатом валу, необходимо остановить двигатель. Для этого снимите крышку с свечи, поверните ее и вставьте веревку в отверстие для свечи.

После этого плавно потяните ручку стартера, чтобы удалить оставшееся пространство в камере сгорания. Не рекомендуется использовать металлическую пробку, так как коленчатый вал можно проворачивать во время отвинчивания гайки.

В этом случае поршень возьмет веревку, и стопор сломает ее дно.

Советы: как снять звездочку с бензопилы

  • Особенности барабана сцепления в бензопилах
  • Метод проведения подмены барабана сцепления

Многие инструменты нуждаются в постоянной подмене расходных частей. Касается это и пил. 3 самостоятельная регулировка карбюратора карбюратор на бензопиле Partner 350. Как снять сцепление чтобы снять сцепление на бензопиле, с моей китайской.

Вот поэтому вопрос о том, как снять звездочку с бензопилы, которую еще нередко именуют диском сцепления либо центробежного механизма, очень животрепещущ у домашних мастеров.

В связи с этим нужно разглядеть, что именуется звездочкой и для каких целей она нужна.

Барабан сцепления, именуемый звездочкой, является неотъемлимой частью бензопилы.

Барабан, размещающийся в базе сцепления механизма, является неотъемлемой частью системы привода цепи. Как снять сцепление на бензопиле? Замена муфты своими руками и как собрать сцепление обратно — всё это читайте на нашем сайте! Эта деталь собственной формой припоминает звезду, за счет чего она и получила свое заглавие. Как снять сцепление на бензопиле: STIHL, Husqvarna.

Зависимо от вида бензопилы деталь может быть проф либо бытовой. Потому что проф пила употребляется более нередко, чем бытовая, то и ведущая звездочка просит постоянной подмены. У бензопил Husqvarna как снять сцепление чтобы снять сцепление на бензопиле.

Если гласить о бытовых инструментах, то тут все находится в зависимости от объема выполняемой работы и нагрузки, которая оказывается на цепь устройства.

В большинстве случаев требуют подмены звездочка, венец и подшипник пилы.

Обычно для того, чтобы снять звездочку с бензопилы, многие люди обращаются в спец сервисные центры, но если есть необходимость сберечь домашний бюджет, выполнить эту работу можно и без помощи других. Это мероприятие не выглядит сложным, но при этом требуется иметь все нужные детали и инструменты. Процесс подмены звездочки аналогичен для хоть какой модели устройства.

Как проверить муфту?

Чтобы определить неисправности детали, проверьте
натяжитель ременной передачи, когда двигатель работает на холостом ходу. Если
натяжитель слишком активно перемещается, это явный признак неисправности муфты.

Разгоняем мотор, чтобы его вращающий момент составил
2000 об/мин, а затем отключаем. Нужно послушать, не жужжит ли генератор. Если
жужжание есть, скорее всего, подшипники шкива изношены. В этом случае шкив тоже
лучше заменить.

Короткий треск при
выключении двигателя также может свидетельствовать об износе обгонной муфты.
Выработавшая свой ресурс деталь стопорится, после чего начинает работать как
сплошной шкив.

Замена обязательно,
если есть хотя бы один из описанных выше симптомов. А теперь о способах, при
помощи которых можно проверить обгонную муфту.

Способ первый

Чтобы проверка муфты была качественной, ее нужно
демонтировать. Затем берем узел в руки и блокируем пальцами внутреннее кольцо. Внешнее
кольцо пробуем крутить в направлении, в котором оно крутилось бы под
воздействием ременной передачи.

Кольцо должно оставаться неподвижным. Если же
оно двигается, это яркое свидетельство неисправности муфты.

Способ второй

Внутреннее кольцо также блокируется при помощи
пальцев. При этом внешнее кольцо пробуем крутить в направлении, противоположном
движению хода ремня. Внешнее кольцо должно легко поддаваться усилию руки и
двигаться в заданном направлении. Если этого не происходит, деталь неисправна.

Внутренняя обойма оснащена мощной пружиной, поэтому
во время проверки лучше применять специальное приспособление, так как механизм
может не поддастся усилию руки.

Проблемы с стартером

Стартер часто терпит неудачу. В этом случае, отремонтировать бензопилу «Партнер 350» своими руками, вы должны начать со следующего: отвинтите боковую крышку, расположенную рядом с редуктором. Стартер на пиле расположен рядом с двигателем. Чтобы проверить эту часть, сначала удаляется воздушная заслонка.

Затем вам нужно отключить карбюратор. Стартер в этой модели подключен к дросселю. Чтобы отделить их, вам нужно использовать отвертку. Если стартер показывает нарастание, эта часть должна быть полностью заменена. В этом случае устанавливается стандартная модификация, и нетрудно найти ее в магазине. Однако лучше всего купить запасные части для бензопилы «Partner 350» в специализированных мастерских. После замены стартера остается только повторно затянуть дроссель и положить карбюратор с крышкой.

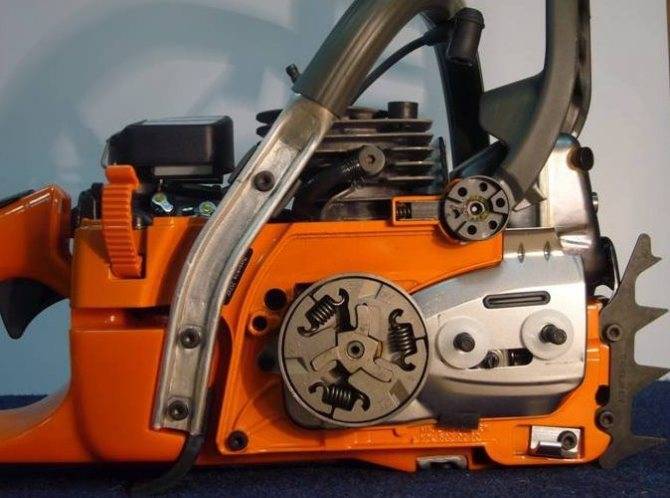

Конструкция и принцип работы механизма сцепления бензопилы

Большинство пильщиков не понимают принципа работы механизма сцепления бензопилы. При работе знать принцип функционирования не обязательно, а вот когда возникают неисправности, то, чтобы их устранить, понадобится выяснить конструкцию и особенности работы бензопильной муфты.

Современные бензопилы оснащаются механизмами сцепления центробежного типа. Центробежная муфта — это означает, что ее работоспособность зависит от вращающего момента двигателя. Главное назначение муфты на бензопиле в том, чтобы обеспечить передачу крутящего момента с коленчатого вала двигателя на пильную гарнитуру (цепь). Работает устройство в автоматическом режиме, а как это происходит, выясним детально.

Механизм сцепления состоит из следующих конструктивных элементов:

  • Барабан со съемной или несъемной звездочкой — представляет собой передаточный механизм
  • Фрикционные накладки — под воздействием центробежной силы перемещаются, входя в зацепление с барабаном
  • Пружина — обеспечивает прижатие накладок к коленчатому валу

Теперь о принципе действия муфты бензопилы.

Когда заводится двухтактный двигатель инструмента, начинает вращаться коленчатый вал. К валу крепится муфта, с которой при помощи звездочки соединяется цепь. Когда бензопила работает на холостом ходу (скорость вращения вала до 2700 оборотов в минуту), то есть не нажимается курок акселератора, то пружина прижимает фрикционные накладки, в результате чего крутящий момент не передается на барабан.

Как только пильщик берет в руки инструмент и начинает увеличивать обороты (максимальные до 14000 об/мин), цепь начинает перемещаться по шине. Происходит это за счет того, что увеличивается скорость вращения коленчатого вала. За счет силы инерции фрикционные накладки (их еще называют противовесами) перемещаются, и входят в зацепление с внутренними стенками барабана. В результате происходит перемещение барабана, который соединен со звездочкой. Вращающаяся звездочка приводит в действие цепь.

Принцип работы механизма простой, что обусловлено его не сложной конструкцией. Если из строя выходит эта деталь, то соответственно работать бензопила не будет. Подробное описание принципа работы механизма сцепления бензопилы описано в этом материале.

Это интересно!Муфта выполняет роль не только передаточного механизма, но еще и защитного устройства. Она предохраняет двигатель бензопилы от преждевременного выхода из строя при заклинивании цепи в распиливаемой древесине.

Признаки неисправности сцепления бензопилы

Ремонт сцепления бензопилы своими руками проводится только в специальной защитной одежде: маске и очках.

Основные неисправности, их причины и способы устранения:

  1. Если цепной механизм постоянно вращается при неустойчивой работе силового агрегата. Это может быть вызвано вышедшей из строя пружиной. В этом случае рекомендуется заменить поврежденный механизм на новый.
  2. Во время перемещения цепи слышны посторонние шумы. Эта проблема может быть связана с перегревом кулака или лопнувшей пружиной. Необходимо провести внешний осмотр системы и заменить все износившиеся элементы.
  3. Если поломка связана с тем, что сцепное устройство часто пробуксовывает, нужно полностью заменить механизм.

Центробежная муфта сцепления бензопилы работает до той поры, пока из строя не выйдет один из ее штатных элементов. О поломке механизма оператору подскажут следующие признаки:

постоянное вращение цепи при нестабильной работе силового агрегата – основная причина этой поломки заключается в лопнувшей стальной пружине. Чтобы решить проблему, потребуется замена пружины сцепления бензопилы

При этом важно учитывать конструктивные особенности механизма. К примеру, в устройстве бензопил бренда Stihl предусмотрены 3 пружины и столько же кулачков, а в моделях марки Husqvarna встроена всего 1 пружина и 2 кулачка

Если найти новую пружину оператору не удастся, значит потребуется заменить весь механизм;

постоянное вращение цепи с образованием посторонних звуков со стороны сцепления – это происходит при слетевшей пружине и перегреве или повреждении кулачка. Чтобы найти причину поломки, нужно разобрать сцепление. Если кулачки посинели, значит они перегрелись. Это происходит из-за постоянной работы с бензопилой при включенном инерционном тормозе или в результате эксплуатации инструмента с тупой режущей цепью. Чтобы устранить поломку, потребуется полностью заменить сцепление;
частые пробуксовки сцепления
– причина поломки заключается в лопнувшей металлической пружине. Чтобы отремонтировать бензоинструмент, потребуется заменить весь механизм.

В каждом из этих случаев необходимо разобрать сцепление и осмотреть все его внутренние детали. Помимо замены неисправных элементов оператору также потребуется тщательно очистить механизм от пыли и мелких опилок – это продлит сроки эксплуатации остальных элементов заводской муфты.

НеисправностьВозможная причинаСпособ устранения
Цепь крутится не останавливаясь, при любых регулировках карбюратора. Двигатель работает неустойчиво.Лопнула пружина в барабане.Снять пружину и заменить на новую, или поставить новый узел.
Цепь крутится почти постоянно, издавая посторонние звуки.Скол кулачка.

Слетела пружина.

Замена всего узла
При работе цепь пробуксовывает.Износ сцепленияЗамена узла

Устройство и принцип действия сцепления

Устройство бензопилы включает в себя механизм сцепления, состоящий из таких элементов, как:

  • Коленчатый вал;
  • Ведомый диск;
  • Прижимная плита;
  • Защитная крышка механизма;
  • Рычаг сжатия;
  • Подшипник;
  • Разъем питания;
  • Отстойник;
  • Зубчатые колеса;
  • Трубопровод;
  • Крепление.

При минимальной скорости силового агрегата сцепления цепная пила притягивается к центру вала пружинным устройством и не передает крутящий момент на барабан. В то время, когда частота вращения двигателя начинает достигать значений, при которых разрушающее усилие превышает силу пружинного устройства, сегменты фрикционного типа начинают давить на внутреннюю поверхность барабанного механизма, что способствует вращению барабана. Китайской бензопилой.

В это время звезда ведущего типа начинает свое вращение, которое отвечает за движение пильной цепи.

Последовательность операций при замене звездочки

В процессе ремонта любого рабочего узла бензопилы можно поменять отбракованную деталь только на аналогичную. Опытные мастера приобретают необходимые запчасти заблаговременно.

Для вскрытия и ремонта бензопилы вам потребуются:

  • универсальный гаечный ключ, продающийся вместе с пилой;
  • фиксатор поршня, который можно заменить плотным шнуром толщиной 6-8 мм;
  • специальный съемник.

В качестве примера может рассматриваться Хускварна 137, японская или китайская бензопила, у которых звездочка находится за муфтой сцепления. Сначала снимается защитная крышка узла сцепления. Для этого придется открутить универсальным ключом две гайки. После этого легко демонтируется направляющая шина и цепь.

Поскольку в процессе нормальной эксплуатации все подвижные детали рабочего органа бензопилы имеют правое вращение, корзина сцепления наворачивается на вал с помощью левой резьбы. Чтобы снять обгонную муфту, надо вращать ее с помощью съемника по часовой стрелке. Но для этого надо сначала зафиксировать коленчатый вал. Выполняется это в следующей последовательности:

  • снимается воздушный фильтр;
  • вынимается свеча зажигания для обеспечения доступа в цилиндр двигателя;
  • вращением вала по часовой стрелке поднимается поршень цилиндра до вертикального положения, после чего его отводят на несколько миллиметров назад;
  • внутреннее пространство цилиндра над поршнем заполняется плотным шнуром для аккуратной фиксации поршня, а вместе с ним и коленвала.

После закрепления коленчатого вала, съемник вставляется в отверстия муфты и поворачивается по часовой стрелке до ее полного демонтажа.

За муфтой обнаружится звездочка и игольчатый подшипник, обеспечивающий плавность вращения. При выявлении недопустимого износа, их следует заменить на новые. Ревизия и ремонт сцепления заключается в осмотре и замене пружин и кулачков.

Установка всех деталей производится в обратном порядке. При этом для установки муфты сцепления также придется зафиксировать поршень, но делать это надо с левым вращением коленчатого вала за несколько миллиметров до верхней точки.

Работа должна выполняться внимательно и аккуратно во избежание поломки механизма или отдельных его деталей. Без наличия хотя бы элементарных знаний о конструкции бензопилы браться за замену звездочки не стоит – лучше поручить эту задачу профессионалам.

Как снять сцепление на бензопиле?

Для того чтобы снять сцепление с бензопилы, в первую очередь следует быть внимательным и осторожным, чтобы не повредить ничего лишнего.

Выполнять эту операцию следует по такому алгоритму:

  1. Снимите пильную шину и цепь. Для этого открутите ручной тормоз цепи, потянув ручку на себя. Затем демонтируйте шину, удалите загрязнения.
  2. Снимите кожухи с воздушного фильтра и сцепления.
  3. Заблокируйте коленвал. Это обязательная процедура для избегания его вращения во время работы. Для этого выкрутите свечу зажигания, зафиксируйте поршень в нижней «мертвой» точке и проденьте в свечное отверстие веревку.
  4. С помощью специального ключа снимите сцепление. Откручивать его нужно по часовой стрелке, поскольку у него обычно левая резьба.
  5. Заменяем поврежденные детали. Собрать сцепление бензопилы следует в обратном порядке, в котором проводился разбор.

Подробно о том, как проводить эту процедуру, рассказано на видео:

Замена маслонасоса на примере китайской пилы Партнер

Масляный насос является достаточно надежным элементом бензопилы. Однако в процессе эксплуатации могут возникать неисправности, устранение которых требует его замены. Например, для демонтажа масляного насоса на бензопиле «Партнер» необходимо выполнить следующие действия:

  1. Открутить болты, фиксирующие крышку картера;
  2. Снять крышку;
  3. Отведя пильную цепь в сторону демонтировать шину;
  4. Убрать пильную цепь;
  5. Снять кожух воздушного фильтра и сам фильтр;
  6. Удалить свечу зажигания;
  7. Открутить крышку стартера и демонтировать его. Это необходимо для того, чтобы в процессе проворачивания коленчатого вала двигателя не деформировать зубья храповика и не поломать стартер;
  8. Проворачивая маховик установить поршень в верхней мертвой точке (непосредственно под отверстием свечи) и завести в него заранее подготовленный матерчатый жгут. Это поможет зафиксировать поршень в одном положении и убережет стенки камеры сгорания от механических повреждений;
  9. При помощи съемника открутить фиксирующий зажим муфты сцепления. Откручивание необходимо проводить по часовой стрелке. Для этого на некоторых моделях есть выштамповка с указательной стрелкой и надписью «Off»;
  10. Демонтировать фрикционный элемент, барабан и подшипник сцепления;
  11. Удалить остатки грязи, образовавшейся в процессе работы;
  12. При помощи отвертки отвести фиксатор крышки в сторону и снять ее;
  13. Открутить винты, фиксирующие насос;
  14. Аккуратно, поддевая отверткой корпус насоса приподнять его вверх, в сторону и вывести из посадочного гнезда. После этого необходимо отключить подающую и всасывающую магистраль.

Монтаж нового насоса осуществляется в обратной последовательности.

Также рекомендуем посмотреть видео инструкцию, автор которого подробно рассказывает и показывает, как заменить маслонасос на бензопиле Партнер.

Как снять и поменять сцепление на бензопиле своими руками (видео)

Неисправности муфты сцепления бензопил – одна из наиболее распространенных поломок этой техники. Над вопросом, как снять сцепление на бензопиле в домашних условиях правильно и не навредить инструменту, задумываются не только неопытные техники, так и специалисты, которые не раз производили его ремонт. Это связано с тем, что муфта сцепления – важный ключевой элемент бензопил любого класса мощности и бренда, от которого зависит их исправная, продолжительная и успешная эксплуатация.

В случаях, когда бензиновые резчики начинают плохо заводиться, пробуксовуют вместо запуска проверка сцепления на неисправности обязательна, рекомендации относительно чего и будут представлены дальше.

Может Ли Пила Работать Без Праймера Колпачка

Неисправности и ремонт бензопилы

Бензопила – это не такое уж сложное устройство. Но для которого предназначена конструкция обнаружения неисправности нужно иметь хотя бы базисные познания, чтоб отыскать и убрать появившийся недостаток.

Необходимо рассмотреть главные неисправности бензопил, узнаем, с чем они связаны, также разберем главные шаги по исправлению поломок.

И самое главное, пока приступать к ремонту, это правильное определение неисправности. А обстоятельств неработоспособности каждого элемента а возможно несколько. Потому до того, как начать разборку бензопилы, необходимо попытаться найти, с чем связан отказ в работах.

Вы, отказ при работе бензопил бывает вызван неисправностью мотора по другому появлением поломок в других ее узлах.

К неисправностям мотора относят:

  • неисправность зажигания;
  • проблемы в системе подачи горючего;
  • неисправности поршня как еще его называют цилиндра.

В других узлах в большинстве случаев неисправности появляются по причине отказов тормозного механизма, системы смазки

, работы муфты сцепления, шины и др.

Необходимо рассмотреть обе группы дефектов, чтоб вы могли если необходимо найти причину поломки своими силами, не обращаясь в ремонтную мастерскую.

Неисправности двигателя

При работе мотора в большинстве случаев наблюдаются последующие недостатки:

  • движок вообщем не заводится;
  • заводится, однако сходу глохнет;
  • не развивает подходящую мощность;
  • работает нестабильно.

Чтоб отыскать причину проблемы, необходимо проанализировать вероятные предпосылки все по порядку способом исключения. Давайте пройдем по этой цепочке, чтоб вы знали, как отыскать недостаток в бензопиле для которого предназначена конструкция его возникновения.

Как снять муфту на бензопиле STIHL

Неисправности муфты сцепления бензопил – одна из наиболее распространенных поломок этой техники. Над вопросом, как снять сцепление на бензопиле в домашних условиях правильно и не навредить инструменту, задумываются не только неопытные техники, так и специалисты, которые не раз производили его ремонт. Это связано с тем, что муфта сцепления – важный ключевой элемент бензопил любого класса мощности и бренда, от которого зависит их исправная, продолжительная и успешная эксплуатация.

В случаях, когда бензиновые резчики начинают плохо заводиться, пробуксовуют вместо запуска проверка сцепления на неисправности обязательна, рекомендации относительно чего и будут представлены дальше.

Сборка бензопилы STIHL 180

Собирать пилу STIHL ms 180 обратно, достаточно просто, главное придерживаться следующего алгоритма:

  • Установить поршень на шатун, стрелка на поршне должна смотреть по ходу бензопилы STIHL 180, а по левую руку от поршня располагаться сторона коленчатого вала, которая предназначена для установки маховика;
  • Аккуратно вставить поршень обратно в цилиндр, место под крепление катушки должно быть на стороне где маховик устанавливается на коленчатый вал;
  • Установить подшипники, сальники, стопорное кольцо на валу и опустить все в сборе в посадочное место в цилиндре;
  • Далее обезжирить место установки картера и сам картер, после чего промазать герметиком и установив на место закрутить 4 винта крепления;

Чтобы собрать пилу STIHL 180 после того момента как собран двигатель, нужно соблюдать обратную последовательность разборки

Важно отнестись к процессу внимательно и не забыть установить тяги на карбюратор, и подключить провод зажигания

Ниже можно посмотреть разборку STIHL 180 на видео, оно сделано для малоопытных пользователей, в нем подробно показан весь процесс.

Разборка бензопилы STIHL 180 и её сборка, при наличии определенного опыта проводится достаточно просто, главное перед работой хорошенько очистить пилу и не торопиться. Для того чтобы мелкие детали не потерялись, нужно использовать контейнеры, в которые, в процессе стоит раскладывать запчасти.

Неисправности муфты сцепления бензопил – одна из наиболее распространенных поломок этой техники. Над вопросом, как снять сцепление на бензопиле в домашних условиях правильно и не навредить инструменту, задумываются не только неопытные техники, так и специалисты, которые не раз производили его ремонт. Это связано с тем, что муфта сцепления – важный ключевой элемент бензопил любого класса мощности и бренда, от которого зависит их исправная, продолжительная и успешная эксплуатация.

В случаях, когда бензиновые резчики начинают плохо заводиться, пробуксовуют вместо запуска проверка сцепления на неисправности обязательна, рекомендации относительно чего и будут представлены дальше.

Как увеличить рабочий ресурс муфты?

При малых оборотах элементы с фрикционными накладками (1), имеющие степень свободы в круговом направлении, притягиваются к центру вала пружинами (2) и не передают вращение на барабан (3), соединенный со звездочкой движущей цепь. Когда обороты мотора бензопилы добиваются значений, при которых центробежная сила превосходит усилие пружин, фрикционные сегменты прижимаются к внутренней поверхности барабана и начинают его крутить. В итоге начинает крутиться ведущая звездочка, приводящая в движение пильную цепь.

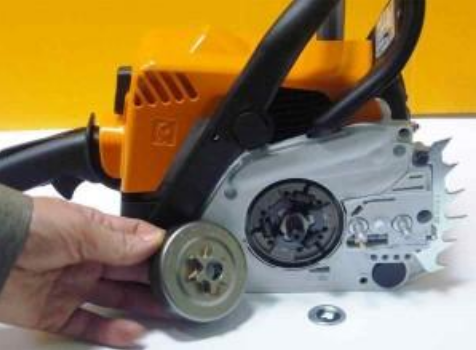

Как видно на фото, звездочка находится за сцеплением.

У других бензопил, звездочка может находиться с наружной стороны сцепления.

Чтобы избежать незапланированного ремонта, оператору бензиновой пилы нужно придерживаться определенных рекомендаций. Они помогут продлить сроки эксплуатации сцепления цепной бензопилы и защитят ее от повреждений основных действующих элементов.

К этим рекомендациям относятся:

  • регулярная смазка деталей муфты;
  • своевременная очистка механизма от пыли и засохшего масла;
  • эксплуатация бензопилы только с полностью исправной шиной и качественно заостренной цепью;
  • избежание попаданий установленной режущей гарнитуры на твердые металлические предметы.

Современные бензопилы оборудованы центробежными муфтами сцепления. Это означает, что их работа всецело зависит от крутящего момента мотора, который в конкретный момент времени выдает пила.

Его основными конструктивными элементами выступают:

  • барабан;
  • звездочка;
  • пружины.

Принцип работы выглядит следующим образом. При запуске пилы элементы, которые свободно перемещаются в радиальном направлении, пружинами стягиваются к оси вала. В этом случае крутящий момент не поступает на барабан, а значит на звездочку и направляющую. В момент, когда центробежная сила превалирует над силовым потенциалом пружин, элементы сцепления ослабевают и сжимаются у внутренней части барабана, инициируя его кручение. Вместе с ним вращательный цикл переходит на звездочку и саму шинно-цепную гарнитуру.

Главным достоинством сцепления такого типа считается его проскальзывание при внезапном торможении режущей части, что не останавливает двигатель. В результате «сердце» пил – моторы остаются в целости и сохранности.

В комплектацию большинства современных бензопил входит сцепление центробежного типа. Работа этих механизмов напрямую зависит от создаваемого двигателем крутящего момента.

При этом вращательное усилие от мотора не передается на барабан, ведущую звезду и шину. Постепенно давление центробежной силы увеличивается и вытесняет усилие, создаваемое пружинами. В этот момент составляющие сцепления теряют свою силу и начинают сжиматься рядом с внутренней частью барабана. Под действием пружин барабан начинает раскручиваться. Двигаясь, он передает вращение на ведущую звезду и пильную гарнитуру бензопилы.

Основной плюс центробежного сцепления заключается в его мгновенном проскальзывании в тот момент, когда режущие органы начинают вращаться медленнее. При этом сам двигатель бензопилы не теряет своей изначальной скорости и продолжает двигаться так же плавно, как прежде. Это позволяет сократить расходы топлива и снизить риск образования заусенцев в ЦПГ мотора хозяйственной пилы.

Типы поломки сцепления

Типы неисправностей не зависят от модели бензопилы, так как структура и принцип работы сцепления одинаковы практически во всех современных силовых агрегатах. Операторы бензопилы знают, что незначительная неисправность этого устройства требует немедленных действий. Отказы неизбежны, потому что муфта подвергается большой нагрузке, когда инструмент используется не очень интенсивно. Часто проблемы связаны с:

  • Износ узла в целом (пружина может лопнуть или механизм начнет скользить);
  • Повреждение пружины (цепь будет вращаться, двигатель будет работать, но неустойчиво);
  • Сколы на кулачке сцепления из-за большой нагрузки или перегрева (просто слушайте устройство во время его работы, посторонний шум указывает на неисправность).

Независимо от причины плохого сцепления и связанных компонентов, вам необходимо разобрать муфту для ее ремонта

Обратите внимание, что ремонтные работы не всегда дают желаемый результат, поэтому иногда необходимо заменить муфту бензопилой. Все эти манипуляции можно «скрутить» самостоятельно, не обращаясь за помощью к специалистам сервисного центра

Как снять сцепление на бензопиле?

Не следует рассматривать инструкции по данному виду работ для одной модели, так как для всех используется одна универсальная, которая позволяет демонтировать данный агрегат на современных бензиновых инструментах.

Если есть какие-то отличительные нюансы, они касаются отдельных частей сцепления. Например, некоторые бренды создают единую пружину с двумя секциями в конструкции этого устройства, что необходимо учитывать при полной замене этого компонента (его необходимо заменить, если пружина повреждена, что приведет к вращению цепи и двигателю. Показать нестабильную работу).

Чтобы демонтировать сцепление, мы следуем этому алгоритму.

  1. Демонтируем всю гарнитуру. Также снимите крышку, расположенную на воздушном фильтре и муфте.
  2. Вручную остановите коленчатый вал, чтобы он не вращался. Это удобнее сделать с помощью веревки, которая проникает через отверстие для свечи, тем самым удаляя свечу. Не забывайте, что для этого вам необходимо надежно закрепить поршень в одной позиции. Или снимите крышку стартера и вверните пару болтов в роторный механизм системы зажигания.
  3. Используя специальный гаечный ключ, который обычно входит в набор инструментов, мы откручиваем муфту (ее нужно открутить против часовой стрелки). Не нужно бояться прилагать усилия, как правило, установка этого блока долговечна на современных бензопилах.
  4. Снимите барабан и ведущую звезду.

Затем вы можете установить новые детали (которые необходимо было заменить). Поворачивая крепление, делайте движения по часовой стрелке. Не забывайте о коленвале, где расположен стартер. Это нужно остановить.

При компиляции мы используем тот же алгоритм, но в обратном порядке.

После ручного затягивания сборки используйте тормозной рычаг элемента цепи, чтобы зафиксировать его. Наклоните инструмент вперед, попробуйте запустить его, снимите колодку с тормоза.

Говоря о полной замене сцепления, не забывайте, что специалисты рекомендуют менять агрегат после двух замен направляющих. При обслуживании муфты необходимо учитывать следующие нюансы:

  • Некоторые пилы имеют шайбу, расположенную в зазоре между сцеплением и звездочкой (иногда мотором и звездочкой), это необходимо учитывать при проведении ремонтных работ;
  • Разбирая инструмент, разбирая муфту, старайтесь не повредить специальную пружину масляного насоса (привода данного агрегата), не пытайтесь поставить его в исходное положение, иначе это вызовет подачу масла.

Перед эксплуатацией пилы, на которой ремонтируется сцепление, проверьте агрегат на исправность работы двигателя, надежную фиксацию болтов, испытательную систему смазки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
