Как снять редуктор маленькой болгарки

Основные используемые модули

  1. Корпус, обычно изготовленный из специального ударопрочного пластика.
  2. Мощный электрический двигатель.
  3. Качественный редуктор.
  4. Плавный пуск.
  5. Включатель электродвигателя.
  6. Система SJS. Наличие позволяющей вести бухгалтерский учет (софт) позволяет инструменту работать плавно без скачков. Сегодня, подобна нефти отключает болгарку для которого предназначена конструкция заклинивания диска, максимально снижает вибрацию. Подобна нефти спасает оператора от получения тяжелых травм.
  7. Защитный кожух.
  8. Дополнительная рукоятка. С ее помощью конечно удерживать болгарку в свое время выполнения работы. Такую рукоятку конечно установить различных положениях, что придает инструменту универсальность.

Особенности конструкции угловой шлифовальной машины Bosch

Особенность конструкции болгарки Bosch представлена в применении в редукторе в качестве опорного подшипника ведомой косозубой шестерни игловатого подшипника.В перфораторах Bosch ведомая шестерня на валу шпинделя крепится прессованием.

В болгарках Bosch малой мощности, в каких в редукторах ставятся прямозубые шестерни, предусмотрена установка регулировочных прокладок. Такая конструкция позволяет восстанавливать работоспособность контакта шестеренок, понижая толщину прокладки. Косозубые шестерни при больших оборотах инструмента изнашиваются существенно меньше прямозубых.

Среда работы болгарок в большинстве случаев представляет собой запыленное место. Пыль представляет основную опасность, приводящую к выходу из строя электроинструмента, влюбчивая и болгарки.

Как снять подшипники с ротора болгарки Bosch

Для демонтажа подшипников с ротора поз.803 болгарки Bosch рекомендуется использовать съемники.

Подшипник поз.15 около коллектора снимается просто, а вот для снятия подшипника поз.14 со стороны крыльчатки осложняется тем, что нужно выполнить ряд предварительных операций.

Подшипник поз.15 закрыт мягеньким резиновым гнездом. Подобная резиновая защита поз.33 закрывает и подшипник поз.14.

Для демонтажа подшипника поз.14 нужно открутить гайку поз.45, снять прямозубую шестерню поз.17 и пластиковую защиту поз.33. Применяя съемник можно просто демонтировать подшипник с вала ротора.

А если нет съемника? На выручку придут тиски, две железные полосы и молоток с наставкой из мягенького металла.

Разборка болгарки Bosch

Неисправности регуляторов оборотов

В болгарках серии Bosch, в особенности малой мощности, установлены регуляторы частоты вращения. Доступ к регулятору частоты вращения осуществляется методом вскрытия ручки корпуса статора, держащейся на одном торцевом винту.

Спектр частоты вращения регулятора можно выставлять потенциометром, сокрытым в панели ручки.

Неисправный регулятор снимать довольно просто, так как крепится лишь на направляющей.

Ремонт регулятора оборотов УШМ представляет собой непростой процесс, выполнение которого просит не только лишь особых познаний, но инструментов и оснастки.

Если регулятор оборотов вышел из строя, а нового нет, то отсоедините подводящие провода и установите перемычку.

Красноватым показана перемычка, устанавливаемая при выходе из строй регулятора оборотов.

Ремонт статора

Ремонт углошлифовальной машины bosch содержит в себе и восстановление статора. Главным признаком выхода из строя статора является самопроизвольное повышение оборотов работающей болгарки, которые нереально уменьшить регулировками.Пригоревшая обмотка статора меняет цвет, становится темнее. Сердечник статора от высочайшей температуры также темнеет.

Статор перематывать проще, хотя и тут нужно соблюдать определенные правила и последовательность.

Если вы сняли крышку корпуса статора, пристально осмотрите состояние угольных щеток и ламелей коллектора ротора.

Длина угольных щеток не должна быть наименее восемь мм. Кстати, в болгарках Bosch используются угольные щетки с «выстрелом», устройством, останавливающем работу болгарки при малой длине угольной щетки.

Ламели коллектора не обязаны иметь следов нагара либо износа. Нагар просто удаляется с помощью ваты, смоченной в спирте.

Общие правила ремонта электроинструмента

Правила техники безопасности при ремонте угловой шлифовальной машины такие же, как и при ремонте любого другого электроинструмента. Очистка от пыли, разборка и сборка проводится только при полностью обесточенном устройстве. Работы по ремонту необходимо проводить на диэлектрической поверхности, а источник питания должен быть оснащен автоматом защиты от короткого замыкания. Категорически запрещается проворачивать вручную шпиндель УШМ, если она включена электросеть. Также запрещено выполнять пробные включения в процессе или после ремонта при установленном на шпинделе отрезном диске.

Возможные электрические неисправности

Неисправности электрической части болгарки Bosch условно можно разделить на простые и сложные.

Простые неисправности электрической части болгарки Bosch

Если Вы включили болгарку, а она отказывается работать, начните искать неисправность с обрыва провода подачи питания. Чаще всего обрыв провода проявляется в месте входа в болгарку или в вилку. Не допускайте скруток, это приведет к короткому замыканию в инструменте.

Для определения такой неисправности необходимо вскрыть крышки ручки болгарки. В болгарках Bosch до 1000 Вт крышка крепится одним винтом в торце. У болгарок Бош свыше 1000 Вт крышка ручки крепится несколькими винтами.

При помощи тестера прозвоните цепи питания от входной вилки поз.5 до выключателя. При целой цепи переходите к проверке работы выключателя. В болгарках Bosch применяются простые выключатели, управляемые рычагом включения.

Но электрические контакты выключателя подгорают и становятся причиной отказа работы болгарки. Восстанавливать контакты пластмассового выключателя нецелесообразно, надо менять на новый.

Если выключатель цел, при помощи тестера проверьте наличие цепи от каждого штырька вилки до каждой угольной щетки.При целых цепях болгарка должна включаться. Если не вращается, то неисправность по механической части. Возможно заклинивание шестеренок или разрушение подшипников.

Проверка электродвигателя

Если ваша болгарка Бош набирает обороты вне зависимости от вас, начинает сильно греться, искрить, надо обратить внимание на целостность обмоток ротора, статора. Непроизвольный набор оборотов ушм указывает на неисправность обмоток статора

Целостность обмоток проверяется тестером, а короткое замыкание между витками проверяется специальным прибором

Непроизвольный набор оборотов ушм указывает на неисправность обмоток статора. Целостность обмоток проверяется тестером, а короткое замыкание между витками проверяется специальным прибором.

Как определить неисправность ротора

Ремонт ротора представляет собой сложный технологический процесс, доступный мастерам с прямыми руками.

На неисправность ротора указывает падение оборотов двигателя, появление у одной из щеток длинного искрящегося следа. Это первый признак короткого замыкания витков обмотки якоря.

Ремонт ротора предпочтительно выполнить в специальных мастерских. А можно перемотать и самостоятельно, если вы решили сами произвести ремонт болгарки Bosch своими руками.

Темный цвет обмотки ротора и подгоревшие ламели коллектора указывают на короткое замыкание в цепях ротора. Неисправность устраняется только заменой на новый ротор.

Ремонт статора

Ремонт углошлифовальной машины bosch включает в себя и восстановление статора. Основным признаком выхода из строя статора является самопроизвольное увеличение оборотов работающей болгарки, которые невозможно уменьшить регулировками.Подгоревшая обмотка статора меняет цвет, становится темнее. Сердечник статора от высокой температуры также темнеет.

Статор перематывать проще, хотя и здесь надо соблюдать определенные правила и последовательность.

Если вы сняли крышку корпуса статора, внимательно осмотрите состояние угольных щеток и ламелей коллектора ротора.

Длина угольных щеток не должна быть менее 8 мм. Кстати, в болгарках Бош применяются угольные щетки с «выстрелом», устройством, останавливающем работу болгарки при минимальной длине угольной щетки.

Ламели коллектора не должны иметь следов нагара или износа. Нагар легко удаляется при помощи ваты, смоченной в спирте. Перегрев статора и короткое замыкание ротора

Видео: Минутка вандализма) (17) Болгарка Бош GWS 850 CE / к чему приводит полировка болгаркой

Неисправности регуляторов оборотов

В болгарках серии Бош, особенно малой мощности, установлены регуляторы частоты вращения. Доступ к регулятору частоты вращения осуществляется путем вскрытия ручки корпуса статора, держащейся на одном торцевом винту.

Диапазон частоты вращения регулятора можно выставлять потенциометром, скрытым в панели ручки.

Неисправный регулятор снимать достаточно легко, поскольку крепится только на направляющей.

Ремонт регулятора оборотов ушм представляет собой сложный процесс, выполнение которого требует не только специальных знаний, но инструментов и оснастки.

Если регулятор оборотов вышел из строя, а нового нет, то отсоедините подводящие провода и установите перемычку.

Красным показана перемычка, устанавливаемая при выходе из строй регулятора оборотов.

Как правильно разобрать редуктор болгарки

При ремонте редуктора любой болгарки самой сложной задачей является снятие шестеренок и выпрессовка опорного подшипника.

Разборка редуктора начинается со снятия крышки редуктора поз.1 и отсоединения корпуса статора и освобождения ротора поз.2. Освободившийся ротор зажимают в тисках и выкручивают гайку крепления поз.3 ведущей малой шестерни.

В крышке редуктора запрессован подшипник шпинделя. Чтобы достать подшипник, в некоторых болгарках следует снять стопорное кольцо, фиксирующее опорный подшипник, и извлечь подшипник.

Разрушенный подшипник поз.1 в корпусе редуктора поз.2 легче всего достать , поддев его отверткой.

В других моделях шестеренку в шпинделе фиксирует стопорное кольцо.

Ведомая большая шестерня на шпинделе крепится несколькими способами:

  1. Шестерня напрессовывается на шпиндель.
  2. Шестерня крепится шпонкой.

Ведущая малая шестерня либо на валу накручивается по левой резьбе (в некоторых моделях Спарки, резьба правая), либо фиксируется шпоночным соединением и зажимается гайкой.

Как снимать шестеренки редуктора

В болгарках до 1000 Вт применяются прямозубые шестеренки, а в углошлифовальных машинках используются косозубые шестерни.

Шестеренки крепятся в различных болгарках по-разному. Ведущая шестерня крепится на валу ротора шпоночным соединением или устанавливается на резьбе. Ведомая шестерня крепится на валу шпинделя посадкой с натягом или при помощи шпоночного соединения. Подробно о том как снять шестерни и подшипник с вала.

Ремонт шестеренок заключается в их замене, причем только в паре.

Продолжительная и бесперебойная работа редуктора зависит от наличия достаточного количества смазки и своевременной ее замены.

Ремонт кнопки фиксации шпинделя

Кнопка фиксации шпинделя предназначена для быстрого снятия рабочего инструмента.Кнопка ломается при нажатии на нее в момент вращения диска. Ремонт болгарки заключается в полной замене кнопки.

Кнопку следует нажимать только в состоянии полной остановки болгарки.

Особенности конструкции

Угловые шлифовальные машины Metabo имеют ряд запатентованных конструктивных особенностей.

  • Рукоять VibraTech, которая снижает вибрацию, ощутимую человеком, работающим с прибором, на 60%. Это позволяет вполне комфортно использовать прибор долгое время.
  • Муфта Metabo S-automatic, которая обеспечивает безопасность во время работы. Данная конструкция предотвратит опасные рывки в работе инструмента, если вдруг у вас заклинит диск.
  • Зажимная гайка Quick, которая позволяет заменить круг болгарки, не используя ключ. Данное устройство стоит не на всех моделях УШМ Metabo.
  • Дисковый тормоз позволяет полностью застопорить диск болгарки в течение нескольких первых секунд после выключения прибора. Установлен на машинах серии WB.
  • Кнопка включения хорошо герметизирована и предотвращает любые электрические пробои. Кроме того, она оборудована защитным предохранителем, который предотвращает несанкционированное включение прибора.
  • Технологические прорези в корпусе обеспечивают отличную вентиляцию двигателя, тем самым не давая ему перегреваться при длительной работе.
  • Редуктор в болгарках Metabo сделан полностью металлическим, что позволяет быстро отводить тепло, а значит, продлевает жизнь всему механизму.

Диагностика неисправностей в работе УШМ

Перед тем как пытаться разобрать УШМ, нужно провести диагностику поломки. Перед окончательным выходом из строя могут появляться такие признаки:

  • наблюдается сильная вибрация;
  • щетки коллектора могут искрить;
  • мотор может включаться с утробным гудением;
  • подклинивают подшипники вращения;
  • наблюдается запах или дым из корпуса.

Проверка электрической части

В электрическую часть инструмента входят такие элементы:

  • электрический двигатель;
  • кнопка включения;
  • электронный блок для управления скоростью вращения.

Для оценки работы электрической части потребуется тестер

Проверка цепей питания

Вначале нужно оценить целостность сетевого шнура. На нем не должно быть повреждений. Также можно включить тестер в режим вольтметра и оценить входное напряжение в УШМ. Оно должно быть 220 В.

Проверка блока пуска и управления

Затем рекомендуется протестировать работу кнопки пуска

Немаловажное значение имеет функционирование электронного блока управления. Нередко контакты выключателя окисляются или засоряются

Диагностика ротора — как «прозвонить» якорь тестером?

Для оценки работы ротора нужно воспользоваться тестером. Для этого мультиметр нужно включить на 200 Ом и поочередно оценить сопротивление обмоток. Если оно совпадает на всех участках, это говорит о целостности якоря. В противном случае элемент подлежит замене.

Диагностика статора электродвигателя

При исправности якоря все манипуляции проводят со статором. При этом рекомендуется оценить сопротивление обмоток. При перемотке катушек нужно использовать специальный шаблон из фанеры.

Перемотка статора обладает некоторыми особенностями

Проверка механической части машины

Для выявления поломок механических элементов рекомендуется разбирать корпус устройства. Обычно крышка редуктора фиксируется с помощью 4 шурупов. Их нужно открутить, чтобы добраться до пары шестерней.

Осмотр шестерней редуктора

При осмотре зубчатой передачи нужно оценить прочность крепления шестерней

Немаловажное значение имеет объем смазки и определение структуры зубьев

Проверка стопорной кнопки

Этот элемент является подпружиненным стальным штоком, который препятствует вращению рабочего вала. Кнопку применяют при смене режущих дисков. Поломки возможны при заклинивании диска. Также они случаются при включении двигателя с нажатой кнопкой.

Осмотр фланца для крепления насадок

Диск болгарки крепится фланцевым резьбовым зажимом. Он отличается простой конструкцией, потому ломается очень редко. При осмотре нужно ознакомиться с состоянием резьбы. Если необходимо, эту деталь можно обработать солидолом.

Проверка подшипников вала ротора

Для оценки работы этих элементов их нужно визуально осмотреть. Исправные подшипники обладают однотонным цветом и легко вращаются при прокручивании.

Как разобрать УШМ

При выявлении причин неисправности нужно начинать ремонт УШМ

Важно знать, как разобрать болгарку. При этом нужно соблюдать такие правила:

  • отключить устройство от сети;
  • поместить инструмент на хорошо освещенный стол или верстак;
  • придерживаться порядка разборки и обратной сборки устройства.

Разбор устройства имеет ряд особенностей

Восстановление шлифовального диска для УШМ


Как видим на фото выше, край диска сильно изношен и качество шлифовки ухудшилось и что бы его восстановить нужно взять электрическое точило и одновременно запустив точило и диск сточить изношенную часть.


Такую процедуру, на одном диске, можно выполнять до двух раз, проверено лично. После этого качество шлифовки увеличивается.


Первым делом нужно самостоятельно отделить от диска все остальные лепестки и зачистить основание.

Далее берем обычный кусок наждачной бумаги (ВНИМАНИЕ! Не берите наждачку на бумажной основе, только на тряпочной, так как бумажная не выдерживает большие обороты)

, прикладываем диск, обводим и вырезаем ножницами.


После этого можно совершенно спокойно зачищать необходимые детали и по качеству он не будет уступать обычному шлифовальному диску.

Особенности конструкций зарубежных производителей УШМ

В данной главе рассмотрим конструктивные особенности болгарок, производимых под брендами Bosch, Hitachi и Makita, а также ремонт УШМ своими руками.

Ремонт УШМ Bosch

Болгарки Бош представляют собой надежный инструмент, не доставляющий особых хлопот пользователю. Но не каждый пользователь относится к инструменту правильно. Ремонт УШМ Бош чаще всего сопряжен с заменой подшипников.

Конструктивно все болгарки Bosch выполнены по одинаковой схеме. Вал шпинделя поз.25 запрессовывается в ведомую косозубую шестерню поз.26 и опирается в корпусе редуктора поз.821 на игольчатый подшипник поз.51.

При разрушении подшипника внутри корпуса остается обойма подшипника, которую достать непросто. Рекомендуем два способа демонтажа обоймы игольчатого подшипника. Они описаны в разделе «Как снять игольчатый подшипник».

При износе или зализывании зубьев пары шестеренок замене подлежат обе и только парно. Производя демонтаж шестеренок, помните, что ведущая шестерня крепится на валу ротора на резьбе, причем ЛЕВОЙ и фиксируется гайкой. Ведомая большая косозубая шестерня поз.26 напрессована на вал шпинделя поз.25.

Ремонт УШМ Hitachi

Особую популярность у российских потребителей получили болгарки Хитачи. И это закономерно. На рынке практически отсутствуют кустарные подделки болгарок Hitachi. Простота конструкции позволяет легко выполнить ремонт любой сложности.

Болгарки фирмы Hitachi обладают повышенной надежностью и нечасто попадают на стол ремонтников. Основная причина попадания болгарки Hinachi на ремонт – поломка редуктора, а именно, выработка зубьев шестеренок.

Разбирается редуктор болгарки просто. Чтобы отсоединить корпус редуктора поз.3 от корпуса статора поз.37, надо освободить угольные щетки.

Выкрутите четыре винта поз.1, крепящих корпус редуктора и корпус статора. Разъедините корпус редуктора и корпус статора. Корпус редуктора отсоединится совместно с ротором поз.8.

Чтобы снять крышку редуктора поз.23, надо выкрутить четыре винта поз.24. Ведомая косозубая шестерня поз.33 фиксируется на валу шпинделя поз.26 при помощи шпонки поз.25 и ссаживается съемником. Подшипник поз.21 снимается съемником.

Ремонт УШМ Makita

Особенностью болгарок семейства Makita является быстросъемный защитный кожух поз.19.


Болгарки фирмы Makita чаще других попадают в ремонт. Но причина в высоком проценте подделок, наводнивших российский рынок.

Настоящая Макита представляет собой надежный, долговечный инструмент. Но, как и все углошлифовальные машины, страдает выходом из строя редуктора, его шестеренок.

К замене шестеренок редуктора прибегают в случае их заклинивания или разрушения.

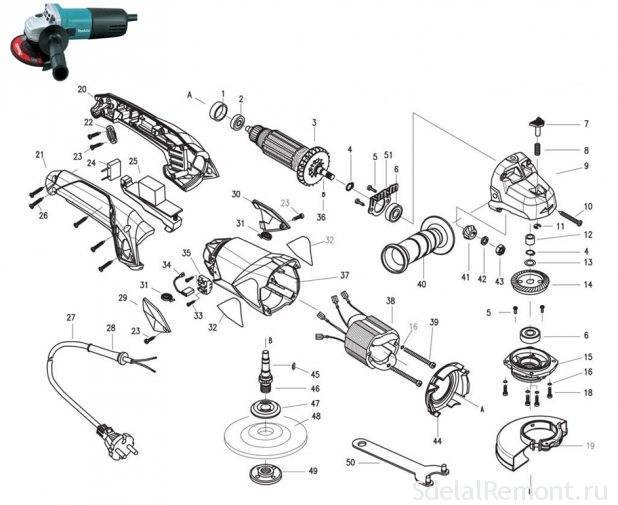

Чтобы произвести ремонт УШМ Makita 9069 или Makita 9558 HN, необходимо болгарку разобрать.

Если несправен редуктор, а это определяется появлением люфта вала шпинделя, заклиниванием редуктора, пробуксовыванием ведомой шестерни, то следует отсоединить редуктор от корпуса статора. Освободите угольные щетки поз.35, выкрутите четыре винта поз.10 и отсоедините корпус редуктора от корпуса статора поз.37.

На следующем этапе открутите четыре винта поз.18, держащих крышку ротора поз.15. Ведомая шестерня поз.14 снимается при помощи перса. Ведущая шестерня поз.43 крепится за счет шпоночного соединения и фиксируется гайкой поз.42. Подшипники вала ротора поз.3 снимаются при помощи съемников.

Разделы сайта:

  • Благоустройство территории (15)
    • Бассейн (1)
    • Беседки (4)
    • Ландшафтный дизайн (5)
    • Сад и огород (4)
    • Строительство пруда (1)
  • Дом и дача (89)
    • Водоснабжение (12)
    • Вход в дом (3)
    • Дачный домик (4)
    • Домашняя сауна (3)
    • Дымоход (4)
    • Забор (2)
    • Канализация, септики (6)
    • Каркасные дома (6)
    • Кровля (8)
    • Лестницы (5)
    • Мансарда (4)
    • Модульные дома (2)
    • Подвал (4)
    • Сайдинг (7)
    • Терраса и веранда (2)
    • Умный дом (1)
    • Фундамент (8)
  • Инженерные системы (4)
    • Альтернативные источники энергии (1)
    • Водосточная система (1)
    • Котельные (1)
  • Инструмент и оборудование (21)
  • Мебель (7)
  • Недвижимость (4)
  • Новости (2)
  • Обустройство и уют (36)
  • Ремонт в офисе (5)
  • Ремонт и отделка (139)
    • Балконы и лоджии (9)
    • Ванная комната (5)
    • Двери (7)
    • Детская комната (4)
    • Окна и остекление (15)
    • Плитка (8)
    • Полы (18)
    • Потолки (11)
    • Советы по ремонту (19)
    • Стены (24)
    • Электрика (18)
  • Страны и путешествия (8)
  • Строительные калькуляторы (2)
  • Строительные материалы (22)
  • Услуги (7)

Что может потребоваться для работы

Процесс разборки нескольких инструментов:

  • гаечные ключи;
  • отвертки;
  • пассатижи;
  • тиски;
  • молоток;
  • смазка;
  • ветошь;
  • газовый ключ.

Сложность разборки болгарки связана с тем, что детали имеют очень плотное соприкосновение. Это позволяет справиться с самыми высокими нагрузками. Детали при работе не сдвигаются, и не возникает колебательных движений. Конечно, разборку лучше всего сделает мастер, но можно попытаться все сделать самому при максимальной аккуратности.

Инструменты, необходимые для работы: круглогубцы, линейка, штангенциркуль, плоскогубцы, электродрель, стальная щетка, мегомметр.

Не забываем делиться видосами!) Приятного просмотра!) Моя партнёрская программа на You Tube: .

Всем привет. Вот небольшое ТО моей болгарки. Вместо втулки вала редуктора можно установить игольчатый подш.

Прежде чем начинать разбирать болгарку, необходимо подготовить рабочее место, удалив с верстака все ненужные детали. Чистый стол даст возможность случайно не потерять какую-нибудь мелкую деталь.

На первом этапе откручивается болт, держащий кожух. Снять его очень легко, никаких особо плотных соединений здесь нет. Затем нужно открутить винт, удалить пластиковую пластинку. Наружный кожух нужно сдвинуть по направлению к шнуру.

В основном все модели болгарок имеют самые разные устройства. Однако общей деталью является электродвигатель, в состав которого входит:

Еще одной обязательной редуктор, предназначенный для регулирования мощности и частоты оборотов. Электродвигатель совместно с редуктором крепится в корпусе.

Редуктор приспособления

Его держат четыре болта

Их нужно выкрутить и с предельной осторожностью вынуть редуктор из корпуса болгарки. Разбор редуктора необходим для его очистки и замены изношенных деталей

Это один из важнейших узлов болгарки, который испытывает огромные нагрузки во время работы.

В его состав входит:

  • корпус;
  • большая шестерня;
  • ведомая шестерня;
  • подшипник. Его нужно обязательно смазывать, чтобы уменьшить силу трения.

Чтобы достать ротор из корпуса редуктора, необходимо открутить гайку, которая держит ротор. Специальным съемником достать ротор. Такая операция связана с некоторыми сложностями, поэтому если нет специальных навыков, лучше такую работу предоставить профессионалам. Без съемника здесь не обойтись.

Надо сказать, что для простого удаления грязи, такой детальной разборки не требуется. Она нужна только для замены изношенного подшипника или пришедшего в негодность ротора.

Чтобы удалить якорь, нужно сначала снять щетки и редуктор, аккуратно вытащить якорь, держа его за шестерню.

Для этой операции потребуется приложить некоторое усилие

Удаление якоря из корпуса нужно проводить очень осторожно, так как он легко ломается

Когда во время работы наблюдается сильное искрение, большой нагрев корпуса, нужно просто достать якорь для очистки коллектора. Устройство снова будет готово к эксплуатации.

Как разобрать редуктор правильно: рекомендации

Когда редуктор полностью отказывается работать, требуется его полная разборка для замены деталей и тщательной очистки. Чтобы проводить работы, нужно подготовить слесарные тиски. Все работы выполняются в определенной технологической последовательности:

Гаечным ключом откручивается болт, держащий корпус редуктора.
Тело ротора с огромной осторожностью закрепляют в тисках.
Делая молотком несильные удары, извлекается корпус.
Находится удобное положение ротора для удаления подшипника. Вновь зажимаются тиски.. Подложив деревянный брусок, выбивается подшипник

Чтобы снять шестерню с оси редуктора необходимо:

Подложив деревянный брусок, выбивается подшипник. Чтобы снять шестерню с оси редуктора необходимо:

  1. Ротор обмотать тряпкой и закрепить губками тисков.
  2. Шестерню также обматывают тряпками, используя газовый ключ, поворачивают ее против хода часовой стрелки.

Как удалить шпиндель: советы

Ось шпинделя работает совместно с главной шестерней, которая в своем составе имеет:

Чтобы провести разборку шпиндельного корпуса, необходимо сначала удалить главную шестерню, для чего применяются специальные приспособления.

Удалив шестерню, корпус устанавливают в тиски

Приложив деревянный брусок, ударяя по ней молотком, с высокой осторожностью извлекают шпиндель, на котором надет подшипник. Удаление подшипника делается вышеописанным способом

Как снять шпиндель: советы

Ось шпинделя работает совместно с главным редуктором, который состоит из:

  • Жилище;
  • Подшипник;
  • Резиновые манжеты

Чтобы разобрать корпус шпинделя, сначала необходимо снять основную шестерню, в которой используются специальные инструменты.

После снятия шестерни корпус устанавливается в тиски

После размещения деревянного блока, ударяя по нему молотком, осторожно извлекают шпиндель, на котором установлен подшипник. Подшипник снимается, как описано выше

Коробка передач должна регулярно демонтироваться, особенно если инструмент широко использовался. После разборки они меняют жир. Литол-24 используется чаще всего. Я должен сказать, что масло должно постоянно меняться в течение определенного периода времени. Это позволяет увеличить срок службы коробки передач на многие годы за счет уменьшения износа ее компонентов.

Угловые шлифмашины (угловые шлифмашины, шлифмашины) немецкой марки Bosch отличаются высоким качеством, надежностью и долговечностью. Основным конкурентным преимуществом угловых шлифмашин Bosch является широкое использование инновационных технологий при производстве продукта.

Но немецкое качество не может противостоять российской халатности. Неправильное использование инструмента, несвоевременная замена масла, угольных щеток, подшипников приводит к выходу инструмента из строя.

Ремонт угловых шлифовальных машин Bosch можно выполнить двумя способами: доставить шлифовальную машину в сервисный центр или отремонтировать шлифовальную машину Bosch своими руками.

Первый вариант дороже и не всегда качественный. Второй вариант может быть реализован только в том случае, если у потребителя есть сильное желание разобраться во всем самостоятельно.

Схема шлифовальной машины Bosch поможет вам осуществить ремонт самостоятельно.

Измельчители Bosch условно подразделяются на маломощные до 1000 Вт, а мощные свыше 1000 Вт маркируются GWS 7-125, GWS 20-230 или другими.

Расшифрованный

Первое число 20 или более указывает на мощность более 1000 Вт. Вторая цифра 230 подтверждает, что это максимальный диаметр отрезного круга.

Первая цифра до 20 обозначает мощность инструмента до 1000 Вт, а вторая о максимальном диаметре режущего диска до 125 мм.

Разборка болгарки Бош своими руками

Для владельца электроинструмента знание его устройства и умение разбирать является обязательной задачей.

Знание порядка разборки болгарки позволяет самостоятельно выполнять такие работы, как замена смазки, смена подшипников и угольных щеток.

Чтобы отсоединить корпус редуктора поз.821 от корпуса статора поз.888, надо разобрать(снять) корпус ручки болгарки поз.24.

Эту операция необходимо выполнить, чтобы достать угольные щетки поз.810, держащие коллектор ротора.

На втором этапе открутите 4(четыре) винта поз.61, крепящих корпуса редуктора и статора.

Вытащив ротор совместно с редуктором, приступайте к разборке редуктора.

Ремонт болгарки Бош начинается с разборки редуктора поз.821. Разборка редуктора начинается с выкручивания 4(четыре) винтов поз.60. Как правило, на заводе винты вкручены на герметике. Придется приложить определенные усилия.

Сразу отметим! У болгарок Bosch малой мощности в редукторе используются прямозубые шестерни. У болгарок мощностью свыше 1000 Вт в редукторах применяются косозубые шестерни.

Как снять ведомую шестерню

Сняв крышку редуктора, вы сможете достать узел косозубой шестерни поз.26.

Чтобы снять шестерню, надо воспользоваться прессом или съемником. Но использование съемника затруднительно, поскольку требует применения специальных тонких губок.

Прежде чем снимать косозубую шестерню, проверьте люфт зубчатого соединения, целостность зубьев, пятно контакта.

На валу шпинделя поз.26 напрессован подшипник поз.50. Если подшипник имеет большой люфт, шумит при прокручивании, высохла смазка, его предпочтительнее заменить.

Чтобы снять подшипник, необходимо снять шестерню, стопорное кольцо и демонтировать подшипник. Если при демонтаже узла вала ротора подшипник остается в корпусе редуктора, демонтаж подшипника выполняется при помощи молотка и мягкой наставки.

Как снять ведущую шестерню болгарки Bosch

Ведущая шестерня поз.27 снимается с вала ротора в следующей последовательности:

  • зажмите рукой ротор и при помощи рожкового ключа открутите против часовой стрелки гайку поз.45.;
  • снимите шайбу поз.59.;
  • вытащите ведущую косозубую шестерню поз.27.

Проверьте визуально целостность зубьев шестеренки, пятно контакта.

Если шестерни сильно изношены (зализаны), имеются сколы зубьев, то они подлежат замене. Причем, замена шестеренок всегда производится в паре.

В болгарках Bosch малой мощности в качестве опорного подшипника в редукторе используется игольчатый подшипник.

Ремонт ушм bosch своими руками выполняйте строго прилагаемой инструкции. Если вам потребуется извлечь игольчатый подшипник из корпуса, без сообразительности здесь не обойтись. Его демонтаж выполняется только при разрушении.

Чтобы достать разрушенную обойму подшипника, можно воспользоваться проверенным способом.

Подбирается метчик диаметром, немного большим внутреннему диаметру обоймы разрушенного игольчатого подшипника

Метчик закрепляется в патроне шуруповерта и вкручивается осторожно на малых оборотах в обойму. Когда метчик дойдет до дна корпуса редуктора, он начнет поднимать обойму. Кроме игольчатого подшипника вала шпинделя, в болгарках Бош применяются еще два подшипника, устанавливаемые на валу ротора

Кроме игольчатого подшипника вала шпинделя, в болгарках Бош применяются еще два подшипника, устанавливаемые на валу ротора.

Как снять подшипники с ротора болгарки Bosch

Для демонтажа подшипников с ротора поз.803 болгарки Бош рекомендуется использовать съемники.

Подшипник поз.15 возле коллектора снимается легко, а вот для снятия подшипника поз.14 со стороны крыльчатки осложняется тем, что надо выполнить ряд подготовительных операций.

Подшипник поз.15 закрыт мягким резиновым гнездом. Аналогичная резиновая защита поз.33 закрывает и подшипник поз.14.

Для демонтажа подшипника поз.14 надо открутить гайку поз.45, снять прямозубую шестерню поз.17 и пластиковую защиту поз.33. Применяя съемник можно легко демонтировать подшипник с вала ротора.

А если нет съемника? На выручку придут тиски, две металлические полосы и молоток с наставкой из мягкого металла.

Разборка болгарки бош

Особенности конструкции УШМ Sparky

К особенностям болгарки Sparky относятся:

  • Многофункциональный переключатель, в котором предусмотрена функция блокирования самопроизвольного запуска болгарки;
  • Корпус выполнен с двойной изоляцией;
  • Имеется устройство плавного пуска, настройка и поддержание постоянной частоты оборотов ротора;
  • Конструкция щеткодержателя не позволяет задерживаться пыли и заклиниваться угольным щеткам;
  • В болгарке используются автоматически выключающиеся угольные щетки;
  • Комплектуется антивибрационной рукояткой;
  • Применение защитного кожуха с возможностью быстрой установки и снятия;
  • Корпус редуктора изготовлен из прочного, легкого магниевого сплава;
  • Рациональная система вентиляционных отверстий, улучшающая процесс охлаждения.
