Как трамбовать песок своими руками без виброплиты

Нюансы уплотнения различных материалов

Начиная уплотнение щебня или другого сыпучего материала, необходимо предварительно убрать имеющийся на поверхности рабочего участка мусор, например, куски досок, крупные булыжники, кирпичи.

Песок

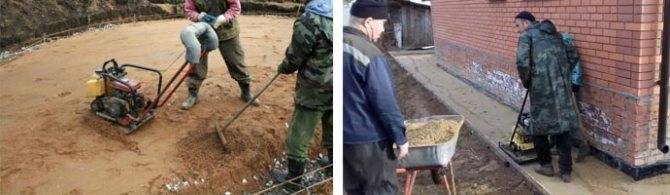

Виброуплотнение песка выполняют следующим образом:

  • засыпают строительный участок песком слоем толщиной не более 0,6 метра, в зависимости от массы эксплуатируемого виброоборудования;
  • смачивают всю площадь утрамбовываемой площадки равномерно водой;
  • проходят виброплитой весь участок четыре раза;
  • если достигнута требуемая степень уплотнения, то насыпают при необходимости следующий слой;
  • повторяют весь процесс утрамбовывания насыпанной массы.

В результате коэффициент уплотнения песка при трамбовке виброплитой должен составить не меньше 0,95.

Если трамбовка песка выполняется без предварительного увлажнения, то будет образовываться много пыли. Это быстро приведет к засорению воздухоочистительного фильтра при эксплуатации бензиновых агрегатов. В то же время нельзя лить слишком много воды на песчаную засыпку, чтобы она не оставалась в имеющихся пустотах, препятствуя этим нормальному скреплению частиц материала (песчинок). Только умеренное количество жидкости создает цементирующий эффект.

Шебень

Уплотнение щебня усложняется тем, что этот материал представлен разными по размерам фракциями. Приходится непосредственно перед работой определять максимальную толщину насыпаемого слоя для трамбования. Через 4 прохода виброплиты по обрабатываемой поверхности щебневая масса (или гравийная) должна уплотниться примерно на 95 %. Если она остается еще достаточно сыпучей, то последующее утрамбовывание практически не имеет смысла: необходимо насыпать материал меньшим слом.

При использовании известкового вида щебня часто встречается эффект клинкования —  сцепление камней верхнего слоя друг с другом при воздействии колебаний, исходящих от плиты. В результате нижележащая масса материала не утрамбовывается. Преодолеть данный эффект можно с помощью тяжелых (массой более 150 кг), мощных виброагрегатов. При весе эксплуатируемой плиты 100 кг подойдет только фракция щебня с размерами камней от 10 до 20 мм.

Тротуарная плитка

Когда укладывают тротуарную плитку, к рабочей плите виброоборудования прикрепляют специальные полиуретановые либо резиновые коврики, чтобы не повредить созданное покрытие. Пластины из полиуретана благодаря своим эксплуатационным свойствам предпочтительнее, потому что они не оставляют черных следов на поверхности плиток и более износоустойчивые.

Где применяется?

Ручная вибротрамбовка применяется для уплотнения почвы на глубину не менее 60-70 см. Данное устройство способно уплотнять не только песок или почвопокровное покрытие, но и крупный щебень, поэтому устройство применяется для щебня, для газон, для песка для строительства фундамента или при подготовке площадки для установки обратной лопаты.

Часто вибротрамбовка применяется в местах, где свободное пространство крайне ограничено или есть риск повредить ранее оборудованные коммуникации:

  • частичный ремонт асфальтового покрытия;
  • оборудование колодцев, люков, столбов.
  • работа по устройству трамвайного пути;
  • обустройство подвала;
  • утрамбовывать грунт вдоль стен постройки;
  • устройство подземных коммуникаций;
  • подготовка поверхности почвы к организации фундамента;
  • обустройство пешеходных зон и тротуаров плиткой, брусчаткой;

На строительных площадках ручной вибротрамбовщик используется во всех случаях, когда крупногабаритное оборудование из-за своих размеров не может приблизиться к рабочей зоне. Ручной виброуплотнитель применяется только для сыпучих фракций: песка, земли, гравия, но не используется для уплотнения грунта, содержащего большой процент глинистых примесей.

Что лучше, виброплита или вибротрамбовка

Если площадку, на которой будут производиться строительные мероприятия, невозможно освободить от лишних конструкций и создать условия для работы виброплиты, на помощь приходит вибротрамбовка. Эта техника, которую иначе называют «вибронога», состоит из двигателя, расположенного на раме, и трамбующей подошвы, площадь которой не превышает 600 мм2. Двигатель – электрический или ДВС. Наиболее распространены виброноги массой 80 кг.

Принцип работы вибротрамбовки отличается от принципа работы виброплиты. В этом оборудовании энергия двигателя преобразуется в толкательные движения плиты по отношению к основанию. Сила удара вибротрамбовки значительно выше, чем у виброплиты, но площадь воздействия меньше.

Вибротрамбовка не подходит для укладки асфальта, керамической плитки и других малопластичных штучных покрытий, уплотнения почвы с высоким содержанием глины. Для решения этих технических задач подходит виброплита.

Области применения вибротрамбовок, в которых они показывают более эффективные результаты, по сравнению с виброплитами:

  • труднодоступные места траншей;
  • заделка битумом трещин, имеющихся в бетоне;
  • уплотнение сыпучих материалов у стен и фундаментов;
  • проведение работ вдоль обочин дорог.

Способы

В целях осуществления подготовительных работ для строительства песчаную подушку можно сформировать различными методами. Их выбор напрямую зависит от того, какой имеется инструмент в оснащении, насколько велика площадь рабочей поверхности, а также какие предъявляются требования к уровню плотности песчаной подложки.

Различают несколько методов выполнения работ, связанных с трамбовкой песка.

  • Применяется машина на самостоятельном ходу, которая с помощью своих колес трамбует песок. Иногда используется спецтехника прицепного типа, оснащенная вальцами для укатки, с помощью которых производится послойная трамбовка в несколько проходов.
  • При помощи подъемного крана на рабочую площадку сбрасываются плиты, вес которых составляет до 2-х тонн.

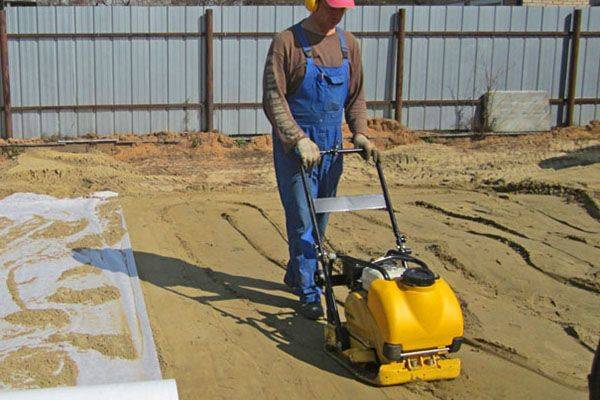

  • Песок можно утрамбовать виброплитой – специальным механическим устройством.
  • При помощи швеллера или широкого бруса песок можно утрамбовать без виброплиты, то есть вручную.

Подбор механизированных способов трамбовки сыпучего материала зависит от удобства для работы специализированной техники, наличия подъездных путей для нее и требуемой по проекту толщины песчаной подложки. На больших площадях работу выполняют с помощью автотягачей, а малые участки обрабатываются катками самоходного типа. Если утрамбовать песок нужно на совсем небольшом ограниченном пространстве, ручная трамбовка вполне может подойти для этого случая.

Чтобы качественно выполнить трамбование песчаного сыпучего материала, делают несколько проходов с применением инструмента на одной и той же рабочей поверхности, причем движения трамбовки выполняются по спиральному направлению – так можно с гарантией быть уверенными, что необработанных участков поверхности подложки не останется. В случае если после утрамбовки материал сильно просел, возможно добавление песка в те области, где его явно недостаточно. Для более плотного спрессовывания частиц песка его регулярно поливают водой, которая способствует выталкиванию воздуха между песчинками.

Утрамбовывание выполняется методом сбрасывания монолитных тяжелых плит, если подушка состоит из глины и песка пылевидной фракции. Такие субстраты содержат в своих множественных полостях воздух, который под тяжестью монолита выходит на поверхность. Плита при помощи спецтехники поднимается на высоту до 2-х метров и сбрасывается на рабочую поверхность плашмя. Этот способ позволяет проработать глинисто-песчаную смесь на глубину до 1,5-2-х метров. Обычно к такому способу прибегают в том случае, когда готовят основание для фундамента капитальной постройки.

Рабочий процесс такого вида ведется в непрерывном режиме, но в быстром темпе. Так продолжается до тех пор, пока необходимый результат не будет достигнут.

К ручному методу формирования прослойки из песка прибегают в том случае, когда обрабатываемая площадь небольшая, а толщина слоя песка – невелика. Для решения подобной задачи инструмент изготавливается из подручных материалов. Берут брус из дерева, к нему перпендикулярно прикрепляют широкое основание в виде деревянной или стальной пластины. Места крепления двух деталей надежно фиксируют при помощи метизного крепежа или сварочного шва. Итогом работ должна стать прочная конструкция для ручного труда. Она имеет большой вес, но человеку по силам поднимать ее и выполнять частые удары по песку. Чтобы работа шла эффективнее и быстрее, горизонтальную пластину специально утяжеляют при помощи дополнительных пластин металла или заливкой из цемента.

Что это такое?

Вибротрамбовка — это многофункциональная ручная вибротрамбовка, используемая в строительстве для уплотнения сыпучих материалов и рыхлых грунтов. По внешнему виду это устройство представляет собой компактный и мобильный прибор, оснащенный ручным управлением.

Уплотнение грунта с помощью вибрационного оборудования позволяет решить ряд важных задач:

  • предотвратить процесс усадки почвы под фундаментом;
  • вытеснять влагу и воздух из структуры почвы.
  • выровнять и уплотнить основание строительной площадки;

При проведении подготовительных строительных работ используют вибротрамбовку там, где не может поместиться крупногабаритная техника из-за ограниченного свободного пространства. Ручные инструменты позволяют закрывать узкие проемы при прокладке труб, в местах, расположенных у стен или углов зданий, при строительстве велосипедных дорожек и укладке бордюров или элементов тротуаров. Переносные инструменты эффективно выполняют свою работу, не повреждая здания или коммунальные службы.

Комплектация вибротрамбовки ручная состоит из следующих основных частей:

  • вал со специальной возвратной пружиной;
  • система ручного управления
  • двигатель, который может быть бензиновым, дизельным или электрическим;
  • уплотнительная подошва;
  • шатун со специальным поршнем;
  • эксцентриковый механизм кулачкового типа;

Ручной вибротрамбовщик также можно назвать вибротрамбовкой, так как площадь уплотняющей подошвы этого инструмента невелика и составляет 50-60 см². Эта компактность необходима для уменьшения веса оборудования, но не снижает устойчивости инструмента и позволяет развивать необходимую для работы силу вибрации. Несмотря на компактность, это оборудование требует от оператора значительных физических усилий, связанных с перемещением аппарата и поддержанием его устойчивости в вертикальном положении во время работы.

Кроме того, рабочий должен подвергаться сильнейшим вибрационным нагрузкам, негативно сказывающимся на здоровье. Эффективность вибротрамбовки ручного типа обусловлена ​​силой ударов и их частотой 1 минута.

Ручная трамбовка своими руками — Спецтехника

В хозяйстве часто возникает потребность в уплотнении грунта или щебня на небольшой площади. Например, нужно подремонтировать дорожку, поднять пол в сарае или подправить столбики забора. Сколоченная наспех ручная трамбовка служит недолго и обычно отправляется следом за остальным строительным мусором. Не тратьте каждый раз время и силы, выделите два часа и сделайте своими руками добротный инструмент для уплотнения грунта.

Как изготовить своими руками виброплиту: советы умельцу

В последнее время высокая стоимость строительного оборудования побуждает владельцев дачных участков и домов изготавливать его самостоятельно.

Имея определенные технические навыки, трудолюбие и упорство, умельцы легко справляются с такой задачей.

Для чего нужна виброплита?

Обычная виброплита предназначена для уплотнения песка, щебня и других сыпучих материалов.

Благодаря воздействию вибрации почва не проседает под воздействием нагрузок

Это особенно важно для достижения максимального сцепления тротуарной плитки, бетонной смеси или брусчатки с поверхностью земли

Как утрамбовать щебень вручную без применения виброплиты

Ручное уплотнение актуально при осуществлении небольших объемов ремонтно-строительных работ. Для его выполнения используют различные приспособления:

  • К деревянному брусу сечением 100х100 мм (или 150х150 мм) сверху прибивают горизонтальные бруски, выполняющие функции ручек. Его нижнюю часть обивают стальным листом. Такое приспособление поднимают вверх и резко опускают на щебневую поверхность. Из-за небольшой площади соприкосновения приспособления и щебневого слоя работы продвигаются медленно.
  • К нижней части бруса сечением 100х100 мм крепят металлический оголовок. Это более эффективный вариант по сравнению с инструментом, описанным выше.
  • Прочным и эффективным является металлический инструмент, предназначенный для трамбовки щебня своими руками, – стойка и подошва, сваренные между собой. Но работать им сложно, поскольку металл, в отличие от дерева, вибрации не гасит. В этом случае на помощь приходят специальные виброгасящие перчатки.

Еще один способ, как самостоятельно утрамбовать щебень на площадке, – использовать легковой автомобиль:

  1. На площадку засыпают щебеночный слой, тщательно его разравнивают.
  2. На автомобиле перемещаются по площадке в разные стороны до тех пор, пока щебневое основание не будет равномерно утрамбовано.
  3. Если в некоторых местах образовались неглубокие колеи, их засыпают щебнем, а затем продолжают трамбовку площадки автомобилем.

Конструкция и принцип работы

Конструктивно виброуплотнитель имеет электромеханический эксцентрик, который создает вибрационные механические колебания. При помощи ременной передачи крутящий момент от двигателя передается на жестко закрепленный эксцентрик. Полученные колебания передают вибрацию на рабочее металлическое основание агрегата. Плита всей площадью своей поверхности воздействует на уплотняемое покрытие.

Мнение эксперта

Кузнецов Василий Степанович

К оборудованию для строительных работ предъявляются повышенные требования к надежности. Поэтому конструкция виброплиты должна быть простой, техническое обслуживание легким, а принцип работы понятным.

Виды

Виброплиты можно разделить на несколько видов:

Виброплиты: 1-Бензиновая 2-Дизельная 3-Электрическая

По использованию энергии

Бензиновые

Экономичный вариант, пользуется самым большим спросом (цены ниже дизельных аналогов). Могут свободно перемещаться по рабочей площадке (не привязаны к источнику питания, в отличие от электрических виброплит), способны работать в мороз и в жару.

Недостатки: большой вес, при работе издают много шума.

Дизельные

Просты в управлении, надежны, долговечны, независимы от источника питания.

Недостатки: тяжелые, сильно шумят при работе. На морозе могут плохо работать.

Электрические

Имеют небольшой вес, низкий уровень шума, экологичны. Могут использоваться в закрытых помещениях (так как нет двигателя внутреннего сгорания, нет и загрязнения выхлопными газами).

Недостатки: рабочая зона ограничена длиной кабеля питания; используются реже, так как требуется дополнительное электрическое оснащение.

По способу передвижения:

Реверсивные

Более маневренны (возможность обратного хода без разворота); незаменимы в узких проходах.

Недостатки: большой вес, высокая цена.

Поступательные

Движутся только в прямом направлении. Виброплиты такого типа дешевле и легче.

Недостатки: для разворота необходимо дополнительное пространство.

По весу:

  • Легкие (до 75 кг) — применяются для трамбовки грунта толщиной 10-15 см (при отделочных и ландшафтных работах).
  • Универсальные (75—90 кг).
  • Средней тяжести (90—140 кг) — используются для послойных уплотнений толщиной до 35 см.
  • Тяжелые (от 200 кг и более).

Как затрамбовать песок? Обзор способов

Трамбование требуется во время строительства на грунте, засыпке фундаментной подушки (на любой почве), устройстве слоя из песка для напольного покрытия, укладке брусчатки. Его выполняют либо ручным способом (при помощи самодельного или инструмента фабричного изготовления), либо механизированным методом, с использованием самых разных виброприспособлений. Во время работы с оборудованием, действующем за счёт передачи больших механических колебаний, в первую очередь применение средств защиты для слуховых органов и зрения, и еще специализированных перчаток, обуви и одежды.

Цель — получить плотный слой, не подверженный пучению, усадке, сжатию, создать хорошую опору для фундамента, пола, покрытия дороги. По технологии в большинстве случаев выполняют несколько проходов по всей поверхности, потом зрительно оценивают качество уплотнения. Отлично затрамбованный материал не проваливается при наступании на него.

Где необходимо трамбование песка?

1. Грунт стостоящий из песка.

Главная характерная черта состоит в том, что он плохо держит воду. По этому этот тип почв не подвергается морозному пучению, а это означает подойдет для строений, также жилых, но исключительно в один этаж или облегченных. Пучинистые почвы в зимнее время начинают выталкивать фундамент. Связывают это с тем, что содержащаяся в них вода замерзает и становится шире. Такие почвы, в отличие от песчаных, для строительства мало или совсем негодны. Их, и еще плохие грунты часто полностью снимают и заменяют на песок. Во всяком случае при приготовлении к монтажу фундамента требуется внимательное трамбование ручным способом или с использованием особенных инструментов.

В процессе участок проходят трижды. Если после 3-го раза добиться необходимого результата не получилось, то выполняют тоньше слой. При уплотнении песка, также при приготовлении почвы, нужно мочить его, но сдержанно. Сухой сыпучий материал не скрепляется, а очень влажный нельзя качественно затрамбовать. Проверить степень увлажнения просто — если при сжатии в руке он не слипается в комок и не сыплется, то можно начинать работать. Во время жары года мочить поверхность понадобится регулярно, так как она быстро сохнет.

2. Песчаная плита железобетонного ленточного фундамента.

Фундаментную подсыпку применяют во время строительства легких построек: каркасных, пеноблочных или в один этаж из более тяжёлых материалов. Для установки оснований высотных зданий она не подойдет, так как не выделяется высокой несущей способностью.

Для устройства подушки под фундамент подходит большой речной или мытый намывной песок. Приобретать не дорогой (немытый) не стоит. Ценовая разница незначительная, однако при этом в грязном большое содержание примесей, в первую очередь глины, что плохо оказывает влияние на надёжность основания сооружения.

Позитивные характеристики подушки под фундамент:

  • легкость изготовления — обыкновенная засыпка, без использования сложной техники;
  • доступность — песок легко приобрести с доставкой в абсолютно любом регионе;
  • невысокая стоимость;
  • отлично уменьшает нагрузку на почву;
  • простота уплотнения даже ручным способом.

Использовать для почв с большим уровнем вод не было бы неплохо. Если данный материал — единственный допустимый вариант, то на днище канавы или котлована стелят нетканый материал. Толщину пласта выбирают с учетом возможной нагрузки, типа грунта. Песок насыпают послойно, увлажняют (однако не заливают водой) и плотно трамбуют.

3. Подстилающий слой для напольного покрытия.

При устройстве в домах по грунту в первую очередь устраивают нежесткий подстилающий слой. Он в себя включает две прослойки. Их насыпают сверху гравия или щебня, любой слой увлажняют и трамбуют. Для подсыпки применяют, как и под основание, песок речной или мытый карьерный. Для достижения равномерности толщины устанавливают колья, после их удаляют.

4. Кладка брусчатки.

При мощении пешеходных дорог, аллей и площадок брусчаткой также в первую очередь используют песочную подсыпку. Из нее выполняют первый и заключительный слои подушки под тротуарную плитку. Между ними в качестве прослойки применяют щебень. Все слои пирога под плитку по технологическим условиям плотно трамбуют, для достижения лучшего результата иногда увлажняют.

Для подсыпки берут просеянный речной материал. Толщину его слоев формируют в зависимости от глубины канавы, высоты элемента покрытия дороги. Часто понадобится снимать грунт на большую глубину из-за пучинистости, иных проблем, не разрешающих почве стать хорошей основой под монтаж брусчатки. В данных случаях песка нужно насыпать много и тщательно Утрамбовывать его. Последний слой выполняют приблизительно в 7 см, часто в него добавляют сухой цемент.

Техника безопасности для проведения работ

При уплотнении грунта пневматической грунтовкой и использовании ее для остальных материалов следует вначале пройтись по правилам техники безопасности.

Из тех рекомендаций, что уже существуют, запомните следующие:

  1. Для безопасной работы оператор должен обязательно прикрыть тело и лицо при помощи средств индивидуальной защиты, а именно наушников, очков, каски, прочной одеждой и обувью.
  2. Если работы будут проводиться на небольшой горке, то оператор и остальные работники обязательно должны находиться выше устройства. Работу при этом следует выполнить сверху вниз.
  3. Запрещается оставлять работающее устройство без присмотра. При работе мастер обязательно должен находиться сзади устройство и постоянно его контролировать, двигаясь рядом.
  4. Запрещено работать вибрационной плитой в помещениях или на местности, где рядом есть пожароопасные или легковоспламеняющиеся предметы.
  5. Если работы будут выполняться на краю траншеи, оврага или котлована, то человек может находиться на минимально допустимом расстоянии от обрыва, но не ближе.

  6. Чтобы дополнительно ускорить устройство, нельзя прикладывать силу, это строго запрещено.
  7. Для того, чтобы повернуть устройство, следует использовать лишь одну руку.
  8. До того, как будут начаты работы, всю технику следует заранее осмотреть и убедиться, что на ней нет никаких повреждений. Если есть какие-то внешние дефекты, то их следует обязательно убрать заранее.
  9. Чтобы предотвратить появление травм, держите ноги и руки на небольшом расстоянии от рабочей поверхности устройства.
  10. Если по какой-то причине устройство упало на блок, то для начала его следует выключить. Лишь после этого вы можете начать поднимать его и приводить в рабочее состояние.
  11. Строго запрещено выполнять работы в состоянии наркотического, алкогольного или психотропного опьянения.
  12. Нельзя работать без отдыха долгое время. После того, как вы будете 40 минут выполнять трамбовку, следует сделать перерыв на 10 минут, чтобы разгрузить оборудование и мастера.

Особенно внимательно работайте с вибрационной плитой, которая имеет кнопку плавного пуска, так как если работа будет выполнена в замкнутом помещении, то куда безопаснее для человека будет использовать модели с дистанционным управлением. Естественно, что такие устройства стоят дороже, но они полностью оправдывают свою стоимость. Утрамбовывание вибрационной плитой помогает справляться с любыми задачи, которые связаны с уплотнением сыпучих материалов. Чтобы получить высококачественный результат, следует учитывать особенности конкретных поверхностей, а еще рассчитывать подходящую толщину для слоя

Главное внимание следует уделить технике безопасности. Если игнорировать основные правила, это может привести к серьезной травме и поломке инструмента

Асфальтовая крошка: получение и состав

Асфальтовый гранулят – это вторсырье, получаемое путем переработки старых дорожных покрытий. Существует две технологии производства:

  • Изношенное дорожное покрытие срезается с поверхности в процессе реконструкции дорог путем холодного фрезерования (послойного срезания полотна). Получается так называемая крошка из-под фрезы.
  • Второй способ: после демонтажа материал измельчается механическим способом на дробильно-сортировочной установке (крошка из дробилки). Полученную смесь рассеивают по фракциям (крупную, среднюю, мелкую). Это повышает однородность и дальнейшую стабильность материала.

Технологическая ценность материала обусловлена наличием в нем битума. Он обволакивает гранулы зернистого материала, что улучшает конечные характеристики гранулята. В состав могут входить дополнения, например, резиновая или цементобетонная крошка.

Получаемая на выходе асфальтовая крошка является смесью щебня, песка, гравия и битума; пропорции в каждом конкретном случае зависят от состава исходного дорожного полотна. В среднем, в смеси содержится:

  • Песка: до 50-60%.
  • Щебня: от 25 до 45%.
  • Битума: 3-7%. Малое количество битума объясняется тем, что в процессе эксплуатации дороги он теряется (в теплый период плавится и выдавливается из полотна).
  • Иногда в качестве дополнительного вяжущего вещества в смеси присутствует бетон.

Песчаная подушка

Сверху на второй слой геотекстиля насыпают песок слоем около 5 см. Геотекстиль не даст песку просочиться в щебень, что исключит возможность проседания плитки. Песок можно использовать карьерный или речной.

Чтобы понять какой песок нужен для укладки тротуарной плитки, следует изучить различия между этими двумя почти одинаковыми материалами. Карьерный песок неоднороден, он включает песчинки разных размеров и примеси разных пород. Он используется для многих видов строительных работ, так как отличается хорошей адгезией (способностью сцепления с другими материалами). Однако для укладки тротуарной плитки больше подходит песок речной, который более однородный и чистый. Он лучше пропускает воду и стоит дешевле карьерного.


Песчаная подушка на геотекстиле Источник remontyes.ru

Основные понятия коэффициента уплотнения

Согласно общепринятым формулировкам коэффициент уплотнения песка является значением плотности, который характерен для конкретного типа грунта на определённой площади участка к такому же значению материала, который перенос стандартные режимы уплотнения в лабораторных условиях. В конечном итоге, именно эта цифра используется при оценке качества итоговых строительных работ. Помимо вышеприведённого технического регламента, для определения коэффициента уплотнения песка при трамбовке используют ГОСТ 8736-93 , а также по ГОСТ 25100-95.

Вместе с этим нужно помнить, что в рабочем процессе и производстве каждый тип материала может иметь свою уникальную плотность, которая влияет на основные технические показатели, и коэффициент уплотнения песка по таблице СНИП указана в соответствующем технологическом регламенте СНИП 2.05.02-85 в части Таблицы № 22. Этот показатель является важнейшим при расчёте, и в основных проектных документациях указывают данные значения, которые в диапазоне расчёта проекта составляют от 0,95 до 0,98.


Трамбовка песка

Изготовление ручной трамбовки

Существует множество вариантов изготовления трамбовщика своими руками. Кто-то изготавливает массивные конструкции, полностью состоящие из железа, однако в этом случае потребуется выполнит сварку. Другие предпочитают обойтись подручными материалами. Рассмотрим оптимальный вариант изготовления ручной трамбовки для уплотнения грунта, песка и гравия.

Для этого потребуется стандартный брус квадратного сечения на 100 — 150 мм. Он не должен быть гнилым или расслоившимся.

Полезно! Некоторые используют круглые бревна, но при помощи таких трамбовщиков невозможно полноценно уплотнять основание в углах.

Также нужно будет подготовить:

  • Стальную пластину толщиной не менее 2 мм.
  • Круглую палку длиной около 450 мм (она будет выполнять роль ручки будущей трамбовки). Для этого можно использовать ненужный черенок от лопаты.
  • Шурупы и столярный клей.

Делаем заготовки

Конструкцию будем готовить по чертежу, показанному ниже.

После подготовки всего необходимого, отпилите торцы бруса под прямым ровным углом, согласно размерам. После этого необходимо при помощи рубанка выровнять плоскость нижнего торца бруска и снять с ребер заготовки фаски размером порядка 5 мм.

Чтобы в процессе работы не получить многочисленные занозы, рекомендуется зашкурить и отшлифовать поверхность бруска.

Изготавливаем «башмак»

Следующий этап создания трамбовочного инструмента своими руками — изготовление металлического «башмака» из листа стали. Для раскройки пластины используем следующий шаблон.

Либо, можно просто установить брус нижним торцом на лист металла и обвести его карандашом.

После этого необходимо:

  1. Вырезать заготовку, как на картинке, при помощи специальных ножниц по металлу или используя болгарку.
  2. Снять с «башмака» металлические заусенцы. Для этого удобнее всего зажать заготовку в тисках и удалить лишнее напильником.
  3. Не снимая «башмака» из тисков, высверлить отверстия для шурупов, по ранее отмеченным точкам.
  4. Зачистить поверхность наждачкой.
  5. Согнуть «крылья» заготовки и установить брус в «башмак». Если заготовка оказалась чуть шире, необходимо подбить «крылья» при помощи молотка.
  6. Поместить сверло в отверстия для шурупов и просверлить дерево с небольшим наклоном.
  7. Зафиксировать винты со всех сторон.

Устанавливаем ручку

Отступив 100 мм от верхнего края бруска, необходимо наметить центр будущей ручки. Для этого необходимо сначала замерить диаметр черенка от лопаты. Допустим он составляет 36 мм. Для того чтобы ручка не болталась, нужно использовать сверло, диаметр которого будет на несколько мм меньше диаметра рукоятки. При этом стоит учитывать, что наружная часть отверстия в бруске будет чуть больше внутреннего диаметра, поэтому в процессе работы необходимо периодически вставлять ручку в брус и проверять насколько плотно она садится.

Если рукоятка не входит в отверстие, ни в коем случае не стоит пытаться забить ее молотком. В противном случае брус может треснуть и изготовление трамбовщика для земли, песка и гравия своими руками придется начать заново. Намного проще немного обстругать черенок до требуемого диаметра.

После того, как отверстие будет готово, необходимо нанести на его стенки клей и установить ручку. Излишки клеевого состава можно удалить тряпкой. Для того чтобы ручка держалась плотно, нужно зафиксировать ее при помощи длинного шурупа, который необходимо вкрутить с одной из сторон бруса.

Когда клей наберет прочность, можно начинать использовать трамбовщик. Хранить самодельный инструмент лучше всего в сухом месте, либо можно предварительно покрасить заготовку, чтобы она прослужила дольше. При необходимости стальную насадку можно легко заменить на новую.

Сравнение с виброплитой

Ручной инструмент, с помощью которого можно утрамбовать рыхлые почвы, состоит не только из вибротрамбовки. Помимо этого устройства есть еще и виброплита. В некоторых случаях он лучше справляется с поставленной задачей, так как площадь его утрамбованной подошвы вдвое больше, чем у вибрирующей ноги.

По внешнему виду виброплита имеет базовую платформу, на которой базируются виброагрегат, двигатель, общая конструктивная рама и панель системы управления. С помощью этого устройства сыпучие вещества выдавливаются на небольшие участки. Некоторые модели виброплиты имеют в своей конструкции резервуар для воды, который смачивает утрамбованную поверхность, улучшая плотность сыпучих фракций. Глубина забивания виброплиты меньше, чем у вибрирующей стопы, и составляет 30-50 см, но из-за большей площади рабочей подошвы производительность виброплиты намного выше.

Вибрационный уплотнитель и виброплита часто используются для уплотнения почвы. Но есть и отличия между этими устройствами. Конструктивно виброплита сконструирована таким образом, что вибрация в ней возникает за счет особого механизма — эксцентрика, закрепленного в трамбовочной плите. Механизм приводится в действие двигателем, и вибрации передаются пластине. Ручной вибротрамбовщик устроен иначе, так как энергия, вырабатываемая двигателем, преобразуется в движения вперед и назад. Поршень шатуна толкает вибрирующую подошву, и в этот момент создается удар по земле. Ударная сила вибротрамбовки намного больше, чем у виброплиты, но обрабатываемая площадь меньше.

Несмотря на то, что оба ручных инструмента предназначены для трамбовки, их назначение также отличается друг от друга. Вибротрамбовка не используется на глинистых почвах и не используется для укладки асфальта, в то время как виброплита подходит для этих задач.

Особенности уплотнения щебня

Любой начинающий строитель искренне недоумевает, зачем трамбовать и без того прочный камень. Однако стоит учитывать несколько важных нюансов:

  • Так как щебень получают путем дробления, его частицы получаются разного размера с гранями свободной формы. Из-за этого при укладке подстилающего слоя, частицы материала прилегают друг к другу не полностью, образуя большое количество воздушных пустот, появление которых, в конечном счете, приводит к снижению уровня сопротивления нагрузкам. Если фрагменты щебня будут плотно прилегать друг к другу, объем материала сократится, но при этом образуется более прочная основа.
  • Если щебень укладывается на скалистый грунт, то можно обойтись без трамбования. В этом случае необходимо только разровнять гравий.
  • После уплотнения гравия, толщина слоя может составлять от 50 до 250 мм в зависимости от нагрузок, которые будут оказываться на основание.

Кроме этого, при обработке щебня, рекомендуется выполнить расклинцовку основания. Для этого нужно разделить гравий по фракциям. Сначала укладывается более крупный материал, который утрамбовывается вручную. Затем выполняется засыпка более мелкого материала, который также уплотняется. Заключительный верхний слой должен состоять из самого мелкофракционного материала, который необходимо тщательно разровнять и повторно утрамбовать.

Благодаря этому готовое основание будет отличаться повышенной прочностью. Если произвести аналогичную ручную трамбовку песка, то эффект будет еще лучше.

Устанавливаем ручку

Отступив 100 мм от верхнего края бруска, необходимо наметить центр будущей ручки. Для этого необходимо сначала замерить диаметр черенка от лопаты. Допустим он составляет 36 мм. Для того чтобы ручка не болталась, нужно использовать сверло, диаметр которого будет на несколько мм меньше диаметра рукоятки. При этом стоит учитывать, что наружная часть отверстия в бруске будет чуть больше внутреннего диаметра, поэтому в процессе работы необходимо периодически вставлять ручку в брус и проверять насколько плотно она садится.

Если рукоятка не входит в отверстие, ни в коем случае не стоит пытаться забить ее молотком. В противном случае брус может треснуть и изготовление трамбовщика для земли, песка и гравия своими руками придется начать заново. Намного проще немного обстругать черенок до требуемого диаметра.

После того, как отверстие будет готово, необходимо нанести на его стенки клей и установить ручку. Излишки клеевого состава можно удалить тряпкой. Для того чтобы ручка держалась плотно, нужно зафиксировать ее при помощи длинного шурупа, который необходимо вкрутить с одной из сторон бруса.

Когда клей наберет прочность, можно начинать использовать трамбовщик. Хранить самодельный инструмент лучше всего в сухом месте, либо можно предварительно покрасить заготовку, чтобы она прослужила дольше. При необходимости стальную насадку можно легко заменить на новую.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
