Как установить косилку на мотоблок

Что такое сегментная косилка

Это приспособление, созданное для навешивания на мини-трактора и мотоблоки, которое получило свое название за счет режущих элементов – они представлены в виде крупных и острых треугольников. Такую газонокосилку можно использовать для покоса твердой и мягкой травы и стерна. Она справляется с покосами как на ровном участке, так и на сложном рельефе полей. Режущие элементы равномерно срезают растительность даже на сильно заросших площадях.

Сегментная косилка на чертеже

Сегментные сенокосилки для мотоблоков имеют относительно несложную конструкцию. Благодаря этому они реже ломаются и не требуют от оператора особых знаний. Состоит сегментное приспособление из рамы и режущих элементов, закрепленных между парой брусков. Ножи, совершая поступательные движения от привода, срезают растительность как ножницы. Один сегмент косилки с режущими пальцами движется постоянно (влево и вправо), а второй остается неподвижным.

За счет обтекаемого устройства, срезанные стебли равномерно распределяются по обе стороны от мотоблока. Сегментная конструкция располагается на колесах. Она крепится к мини-трактору МТЗ или мотоблоку спереди. По краям находятся специальные салазки, дающие возможность регулировать высоту покоса. Такая косилка не подойдет для работы на больших угодьях, но ей под силу привести в порядок загородный участок и запасти сено в частном подворье.

Сегментная косилка с мотоблоком

Отличие сегментной косилки от роторной заключается в ее рабочем органе, т.е. пальцах. За счет своей конструкции такое приспособление подходит для работы на участках со сложным рельефом. Отклонение ножевой части по отношении к мотоблоку может достигать 20%. С такой косилкой можно косить траву с толщиной стеблей до 2-3 см.

Как настроить косилку перед работой?

После покупки роторной техники необходимо правильно настроить и отрегулировать косилку. Осуществить настройку можно в несколько основных этапов:

  1. Все настройки осуществляют после агрегатации косилки к мотоблоку.
  2. Оденьте на поднятое устройство защитный кожух и закрепите его при помощи зятяжных болтов.
  3. Роторы должны находиться строго параллельно поверхности поля.
  4. Отрегулируйте высоту покоса. Для этого на салазках есть специальный болт, который поможет выставить нужную высоту. При регулировке высоты необходимо учитывать неровности ландшафта, рабочие диски не должны захватывать почву.
  5. Проверьте все соединения. Болты должны быть плотно затянуты. Ножи свободно двигаться. При необходимости их нужно заточить.
  6. Запустите косилку и пройдите один ряд. Если высота подходящая, то можно выполнять работы.
  7. На поле не должны находиться люди и животные. Оператору необходимо одеть защитную одежду и маску. Они защитят от веток и мелких камешек.

Роторные сенокосилки и цена на них

Роторную косилку рекомендуем купить аграриям, которым необходимо косить сухостой диаметром менее 100 мм, густую растительность или жесткие остатки подсолнечника или кукурузы. Но справится роторная модель и с уходом лужайки или небольшим участком в саду. Агрегатируется к приводу мотоблока Нева спереди или прицепным методом. Прицепные мульчируют траву, поэтому не подходят для аграриев, которым необходима заготовка травы на сено.

Работа роторной косилки осуществляется от ременного вала мотоблока. Подходит к мотоблокам «Нева» на бензиновом и дизельном ходу, как на видео. Для крепления к последним в комплектацию входит специальный переходник. Среди различных роторных косилок для «Нева» выделяются калужская «Заря» и питерская КР-05. В зависимости от модификации на роторных косилках 1-2 рабочих дисков, у КР — 05 рабочий орган 1, «Заря» имеет 2 диска. На диске при помощи подвижного шарнирного соединения закреплены 4 ножа. Подвижный шплинт при движении диска позволяет ножам под воздействием центробежной силы развернуться и они срезают траву. У «Зари» диски вращаются навстречу друг к другу, ширина обработки лужайки больше. Расположена конструкция роторной модели на специальных салазках, они позволяют простым движением регулировать высоту среза травы. Скошенная растительность ровными валами распределяется по две стороны и ее легко собрать вилами.

Работать с роторной косилкой просто, но раз в сутки необходимо раскручивать угловые соединения и промазывать шестерни литолом или машинным маслом. Прослужит техника при должном уходе дольше.

Рассмотрим популярные сегментные модели для мотоблока «Нева» подробнее на видео и фото. На видео ниже можно увидеть, как работает техника на поле и вдоль дороги.

Роторная «Заря»

Официальный производитель роторной косилки «Заря» — «Кадви» — находится в Калуге. Но на рынке много самодельных и китайских моделей, выполненных по схемам производителя “Калужский двигатель”. Внешне они отличаются только по цвету — у калужской «Зари» он ярко-красный, как на видео. Но это не основное отличие. У китайских качество хуже, так как для изготовления используют низкокачественный материал.

Официальная «Заря» для мотоблока «Нева» показала себя в использовании хорошо. Китайские и самодельные косилки всего лишь подделки, хотя и среди них можно найти модели приемлемого качества.

Характеристика сенокосилки «Заря» для мотоблока «Нева» и цена на аналоги и лицензионную технику в таблице:

ТХ «Заря»Показатели
Производительность0,2 га/час
Максимальная скорость2-4 км/час
Ширина захвата800 мм
Скорость вращения рабочих органов2000-2400 об./мин.
Максимальная высота скашиваемой травы100 см
Вес техники35 кг
Цена на официальную модель/китайские аналоги12 500/11 700 руб.

Купить дешевле можно напрямую у производителя в Калуге. Розничная цена выше на 10-15% и купить выгоднее оптом. Запасные части от отечественной модели подходят ко всем китайским аналогам, поэтому, в некоторых случаях, можно не переплачивать. Цена на б/у технику начинается от 5 000 руб., но не советуем приобретать технику старше 10 лет.

Роторная косилка КП -05

Официально КП-05 выпускают в СПб на заводе “Красный Октябрь”. Модель является официальной к мотоблоку «Нева» МБ-1 и МБ-2. Точных аналогов на рынке найти невозможно, но встречаются похожие косилки с низким качеством. Многолетний опыт и передовые технологии позволили производителю разработать оптимальную, функциональную и небольшую роторную косилку КП-05. Подробнее модель в работе, читатель может рассмотреть на видео.

Вес у техники меньший, чему у модели «Заря», поэтому КП-05 удобна для дачников и аграриев с небольшими личными участками. Справляется с любыми остатками культурных растений, кустарником, жесткой и густой травой. Мощность у крохи достаточная, чтобы справиться с жесткой растительностью.

КП -05 используют на неровной поверхности, так как рабочий орган в виде большого диска, легко подстраивается под любые неровности. Не боится косилка небольших камней и веток. Вокруг диска располагается металлический кожух, который защищает оператора от мелких частиц камней и растительности.

Роторная косилка КП-05

Характеристика КП-05 для мотоблока «Нева» МБ-1 и МБ-2 и цена в таблице:

ТХ КП-05Показатели
Производительность0,15 га/час
Максимальная скорость мотоблока при работе2-4 км/час
Ширина захвата560 мм
Скорость вращения рабочих органов2300-2500 об./мин.
Максимальная высота скашиваемой травы100 см
Вес техники30 кг
Цена на официальную модель14 500 руб.

Назначение роторной косилки

Если фермера интересует, как может быть изготовлена косилка на трактор своими руками, необходимо сначала ознакомиться с её назначением и принципом работы. Подобное устройство предназначено для скашивания ненужной растительности на лугах, полях и прочих территориях, что позволяет поддерживать их в оптимальном состоянии. Косилки роторного типа представляют собой функциональное устройство, которое может применяться для скоса сорняков, а также для удаления кустов и других растений вдоль дорожного полотна.

Поскольку эффективность подобных агрегатов гораздо выше, нежели триммеров и прочих приспособлений, они повсеместно применяются в сельском и коммунальном хозяйстве. Незаменимы роторные косилки при выполнении работ по заготовке сена для скота, что делает их крайне востребованным типом оборудования.

Косилки помогают осуществлять быстрый покос травы

Разновидности

Планируя собрать это оборудование своими руками, необходимо помнить о том, что сенокосилка для трактора может быть двух основных типов. К первой группе устройств относятся изделия сегментного типа, предусматривающие использование металлических пластин и ножа. Основной особенностью этой категории изделий представляется доступная стоимость, сделавшая их крайне популярными среди потребителей.

Однако, сегментарные изделия отличаются низкой эффективностью при обработке внушительных зарослей травы, сорняков, кустарников, а также некоторых сельскохозяйственных культур. В связи с этим для подобных задач значительно чаще применяются роторные устройства, отличающиеся повышенной производительностью. Устройства второго типа обладают универсальным назначением, могут использоваться для работы с различными видами растений, заготовки сена для домашнего скота.

Крепление к трактору

Выясняя, как сделать роторную косилку для трактора своими руками, потребуется определиться с типом её крепления к тракторной технике. От этого зависят функциональные возможности устройств, а также рабочие характеристики.

К их числу относятся:

  • полунавесные агрегаты. Предусматривают наличие пневмоколеса, что позволяет равномернее распределить нагрузку. Крепятся в качестве заднего навесного оборудования с использованием кронштейна, а для подъема/спуска применяются гидравлические механизмы;
  • навесные устройства. Оборудование крепится по стандартной схеме, располагается на фронтальной части трактора, подходит для эксплуатации в условиях сложного ландшафта;
  • прицепное оборудование. Монтируется к гидравлической системе трактора, оснащается роторами в количестве не менее 3-х шт, которые устанавливаются сзади техники.

На этапе изучения чертежей мастеру целесообразно ознакомиться со способами монтажа косилки и при необходимости внести изменения в конструкцию выбранной модели устройства. Следует отметить, что самым простым в изготовлении представляются прицепные модели.

Схема роторной косилки

Это интересно: Обзор самых крутых моделей минитракторов Россель — освещаем все нюансы

Роторные и сегментные косилки для мотоблоков: сравнение и подробный анализ, цены и характеристики

Существует два типа косилок, которые можно устанавливать на мотоблок — роторная и сегментная. Они отличаются только принципом работы. И та, и другая имеют свои достоинства, сказать однозначно, что лучше, нельзя. Все зависит от поставленных целей и особенностей вашего участка.

Косилка роторная задняя СКАУТ RM-2

Ее параметры и назначение во многом сходны с предыдущей моделью, она скашивает траву и растения, включая кустарники диаметром ствола до 1 см.

Устанавливается на мотокультиваторы сзади, работа обеспечивается задним шпоночным валом из коробки отбора мощности. Выпускается для ряда моделей тяжелых мотоблоков, таких как Garden Scout GS105-135, Crosser CR-M6. Кроссер CR-M9, Patriot Garden, Green Field МБ-105-135, Агростар и ряда других. Крепление унифицировано и без проблем позволяет установить на многие мотоблоки.

Данная мотоблочная косилка весьма надежна и неприхотлива, единственное, что ей требуется – периодическое обслуживание по истечении нескольких часов работы. Оно заключается в смазке соединений и шестерен.

Регулировка высота производится посредством перенесения центра тяжести на косилку. Рабочим инструментом служат два диска, которые вращаются друг к другу. На каждом закреплено по 4 ножа, которые свободно вращаются, под действием центробежной силы ножи выдвигаются за периметр дисков, срезая траву и мелкий кустарник. В комплекте с косилкой идут все необходимые запчасти для подключения.

Характеристики

  • Производство: КНР;
  • Ширина скоса: 850 мм;
  • Количество рабочих барабанов: 2 шт.;
  • Число ножей в каждом круге: 4 шт.;
  • Максимальная высота среза: до 70 мм;
  • Номинальная частота вращения ВОМ: 540 об/мин;
  • Скорость при работе: 2-4 км/час;
  • Вес: 28 кг;

Косилка роторная фронтальная СКАУТ RM-1

Она предназначена для работы с любой растительностью, диаметр ствола которой не превышает 1 см. Подключение и привод от ременного вала коробки отбора мощности. Устанавливается на мотоблоки GardenScout, но возможно подсоединить к другими моделями, крепление унифицировано. Устанавливается впереди мотоблока.

Рабочим инструментом служат два диска, которые вращаются друг к другу. На каждом закреплено по 4 ножа, которые свободно вращаются, под действием центробежной силы ножи выдвигаются за периметр дисков, срезая растительность. Регулировка по высоте с помощью специальных салазок обеспечивает высокую точность покоса. У косилки компактные размеры.

Характеристики:

  • Производство: КНР;
  • Ширина скоса: 850 мм;
  • Количество рабочих барабанов 2 шт.;
  • Число ножей в каждом круге 4 шт.;
  • Максимальная высота среза до 70 мм;
  • Номинальная частота вращения ВОМ: 540 об/мин;
  • Скорость при работе: 2-4 км/час;
  • Вес: 27 кг.

Косилка для мотоблока. Роторная косилка или сегментная: как выбрать?

Косилка для мотоблока. Роторная косилка или сегментная: как выбрать?

Мотоблок — это наиболее распространенный и универсальный инструмент для выполнения фермерских задач. Приспособление можно назвать этаким «кухонным комбайном», так как на него устанавливается различное навесное оборудование, в частности косилка, которая является незаменимым помощником для скашивания травы, сорняков или даже кустарников. Прибор соединяется с мотоблоком без каких-либо дополнительных насадок и работает на основе ременного или шестренчатого вала отбора мощности. Косилка для мотоблока существенно упрощает работу на приусадебной территории или даче. Вам не придется покупать отдельно дорогостоящую технику, достаточно приобрести навесное оборудование к уже имеющемуся мотоблоку и наслаждаться качественным и быстрым покосом растительности.

Соответственно, практически перед каждым фермером стоит вопрос: как выбрать косилку для мотоблока? Для того, чтобы сделать оптимальный выбор, необходимо определиться, для какой растительности будет использоваться устройство. Также стоит учитывать рельеф участка, от него будут зависеть конструктивные особенности оборудования.

Все косилки для мотоблока можно разделить на два вида:

Роторные косилки — это отличный вариант для скашивания травы или сорняков на неровных поверхностях. Они делятся на два подвида:

Приспособление имеет небольшой вес и компактные габариты, что позволяет лучше маневрировать среди деревьев и кустарников. Благодаря простой конструкции даже неопытный фермер сможет быстро разобраться с принципом их работы. Установить такую косилку можно на мотоблоки с различными типами охлаждения (воздушным или водяным). Высота скашивания роторной косилки для мотоблока варьируется от 50 до 140 миллиметров, а ширина захвата за один подход — от 520 до 800 мм, за счет чего Вы сможете подобрать необходимую модель исходя из размера Вашего участка. Механизм кошения представляет собой каркас с двумя прикрепленными роторами с острыми ножами, которые устанавливаются под любым углом, тем самым позволяя скашивать траву в труднодоступных местах. Несомненный «плюс» роторных косилок — возможность устанавливать специальные лыжи, которые упрощают эксплуатацию на неровных поверхностях, а барабаны, проталкивающие траву, позволяют прибору с легкостью скашивать грубую и толстую растительность. Все эти преимущества делают данный тип косилки эффективным устройством для заготовки сена, скоса небольших кустарников и устранения сорняков на обочине дорог.

Если Вы рассчитываете на скашивание больших по площади участков, то Вам стоит обратить внимание на сегментные косилки, которые также делятся на:

Принцип их работы отличается движением режущего элемента: в первом случае движение происходит в возвратно-поступательном направлении, во втором — в противоположном.

Сегментные косилки для мотоблока отличаются высокой производительностью и эффективностью выполнения задач. Данный тип представляет собой острые режущие ножки, которые с легкостью справятся с сильно заросшими участками и молодой порослью диаметром не более 1 сантиметра. Сегменты легко снимаются, поэтому заточить их или поменять на новые не составит труда. Скошенная растительность укладывается в один ряд, после чего ее быстро можно собрать специальным пресс-подборщиком. Как и роторные, сегментные косилки присоединяются к шкиву двигателя мотоблока при помощи ремня. Несомненно, данный тип устройства значительно сложнее в обслуживании, но при этом обладает рядом преимуществ. Главным преимуществом является то, что во время работы она не дробит траву, а срезает ее у самого корня. Стригущий элемент устанавливается параллельно поверхности, тем самым покос осуществляется на минимальном расстоянии от земли. Стоит отметить, что этот вид имеет боковое расположение, поэтому скашивание будет происходить с незначительным пропуском растительности. В отличии от роторной, сегментная косилка имеет большие габариты и вес, поэтому с транспортировкой могут возникнуть трудности.

Косилка для мотоблока — это то приспособление, которое существенно облегчит уход за Вашим приусадебным участком, дачей, огородом или полем. Сделав свой выбор в пользу роторной или сегментной косилки, Вы, в первую очередь, приобретаете для себя надежного полезного помощника. Исходя из вышеперечисленных «плюсов» и «минусов» каждого вида, сделать это будет несложно. Следуйте нашим рекомендациям и выбирайте оптимальный вариант. Главное, помните, что срок службы устройства и эффективность исполнения ним поставленной задачи, прежде всего, зависит от правильной эксплуатации техники!

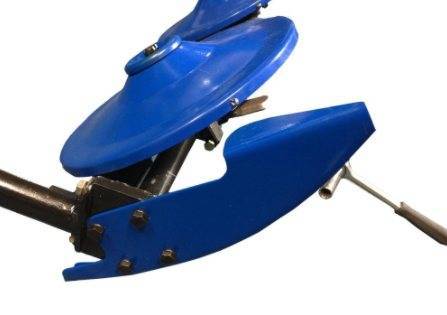

Роторные навесные косилки для мотоблоков

На неровных участках сравнительно небольшого размера применяют роторные косилки. Конструктивно они представляют диск, расположенный на высоте среза. Вращение от вала отбора мощности (ВОМ) мотоблока передается на исполнительный орган.

На диске устанавливают несколько ножей, которые под действием центробежной силы, возникающей при вращении, расходятся в разные стороны. Когда они соприкасаются со стеблями и травинками, то перерезают их.

Невысокие травы успевают несколько раз оказаться в зоне резания, поэтому измельчаются. Образуется травяная масса. Ее огородники используют для мульчирования почвы на огородах. Домашняя птица с удовольствием склевывает подобную травяную смесь.

Выпускают роторные навесные устройства в двух вариантах:

  • Однодисковый. на раме устанавливают один режущий диск большого размера. Он определяет ширину захвата.
  • Двухдисковый. смонтированы два диска, вращающиеся в разные стороны. Их устанавливают параллельно друг другу. Ширина захвата зависит от величины диаметров обоих.

Внимание! Двухдисковый аппарат не намного сложнее однодисковой версии, но при эксплуатации, скашиваемая трава укладывается в валок, который формируется между дисками. В дальнейшем проще сгребать и транспортировать скошенную массу

Преимущества роторных косилок

  • Простое и компактное навесное оборудование, его нетрудно перенести, смонтировать на мотоблок.
  • В багажнике автомобиля машинно-тракторный агрегат перевозится в разобранном виде, на предполагаемом участке его собирают и приступают к выполнению работы.
  • Обслуживать просто. По завершении работы легко удалить остатки скошенного материала. Выполняя регламентные работы, смазывают трущиеся узлы.
  • Наличие ограждений способствует безопасной эксплуатации оборудования.
  • При косьбе оператор легко маневрирует. Центр тяжести располагается на колесах, поэтому резкие повороты и смена направления движения не вызывают трудностей.
  • Роторные косилки отличаются относительно невысокой ценой. Их приобретают чаще, чтобы оснастить им энергонасыщенные агрегаты.

Мероприятия по безопасному использованию сегментных косилок

  • Перед началом кошения нужно проверить соединение навесного оборудования и мотоблока. Удостовериться в прочности резьбового соединения.
  • Проверить легкость перемещения подвижной рейки с ножами. Уточнить целостность сегментов.
  • Все работы нужно выполнять только при остановленном двигателе мотоблока. Вал отбора мощности может подключиться от вибрации, тогда возможны травмы у обслуживающего персонала.
  • Периодически (не реже 1 раза в течение двух часов) останавливать агрегат и проверять натяжение ремней. Выполнять осмотр на предмет поиска открутившихся и ослабших резьбовых соединений.
  • Двигаться по полю, соизмеряя скорость и мощность травостоя.
  • Перед покосом проверять поле на наличие камней и предметов, которые могут повредить рабочий орган косилки.

Технические характеристики

Далее кратко приведены основные технические показатели косилки роторной марки КР 05 к мотоблокам Нева:

  • вес – 30 кг;
  • габариты – 70 (высота) × 70 (ширина) × 70 см (длина);
  • рабочая скорость перемещения (средняя) – 2-4 км/ч;
  • производительность – 0,1-0,15 га/ч;
  • высота установки ножа – 4 см;
  • опасная зона вращения ротора – около 60 см.

При работе косилки с мотоблоком Нева особое внимание следует обращать на ножи, от них зависит производительность, срок службы оборудования. В данной модели режущий ротор изготовлен из качественной углеродистой стали, подвергнут закалке и заточен заводским способом

В результате получается недорогой и практичный инструмент, позволяющий срезать не только траву, но и небольшие кустарники. Конечно, со временем ножи затупятся, но они хорошо поддаются заточке в бытовых условиях. Для этого нужно разобрать косилку, сняв ее нижнюю часть, открутить ротор и заменить его на новый (или заточить, а потом поставить на место).

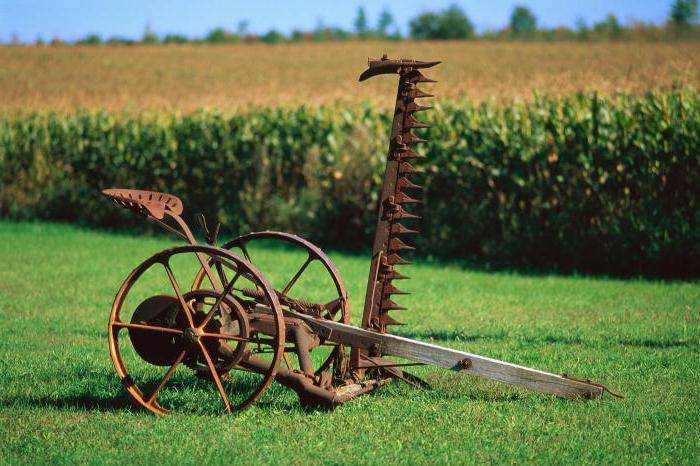

Конструкция

Конная косилка – устройство, предназначенное для уборки травы. Принцип ее работы достаточно прост. При поступательном движении лошади трава попадает под лезвие и срезается. Скошенный травостой остается на месте среза. Далее остается только высушить траву и собрать.

Рама в косилке сделана из литого чугуна. Она опирается на два ходовых колеса и дышло. Режущий аппарат располагается с правой стороны рамы. Присоединён он с помощью шарнира. Сверху расположено сиденье для косца. Около него есть рычаги для управления конной косилкой. Помимо этого, косилка состоит из следующих запчастей:

  • Режущий аппарат.
  • Дышло.
  • Рычаг, регулирующий наклон режущего аппарата.
  • Ходовое колесо.
  • Сиденье.
  • Подъемный рычаг.
  • Храповая муфта.
  • Цилиндрические и конические шестерни.
  • Полевой делитель.
  • Валек.

Режущий аппарат – это основная часть косилки. Именно он срезает травяной стебель. Его конструкция включает в себя:

  • Брус.
  • Спинку ножа.
  • Сегмент.
  • Нажимную лапку.
  • Пластинку трения.
  • Палец.
  • Пальцевую пластину.

2 Какие косилки можно сделать своими руками?

Заводской мотокультиватор будет стоить гораздо дороже. Например, даже сравнительно недорогая чешская сенокосилка бензиновая мф 70 стоит не менее 20 000 рублей, и это мы говорим о б/у. Если вы захотите приобрести новую, смело увеличивайте цену минимум на 60%.

Самодельная роторная косилка

2.1 Как сделать роторную сенокосилку?

Роторная (дисковая) сенокосилка бензиновая (ручная)представляет собой, пожалуй, сенокосилку с самой простой конструкцией. Вы можете повторить ее сами даже в домашних условиях, причем затратив на это не так много времени. Такие бензиновые самодельные сенокосилки используют для мотоблока Нева, поскольку они недостаточно велики для трактора или другой сельскохозяйственной самоходной техники.

Чтобы сделать такие бензиновые сенокосилки самостоятельно, потребуется:

  1. Сварить или найти подходящую раму из надежного металлического угла (4×4).
  2. Взять диски от сеялки, которая давно уже не используется.
  3. Закрепить на них по 4 лезвия, для чего просверлить в них такое же количество отверстий (в диаметре 0,6 см).
  4. Прикрепить их на диски, причем сделать так, чтобы расстояние между креплением и лезвием было на 1 мм шире толщины самого лезвия.

Вторая роторная сенокосилка бензиновая для мотоблока Нева будет немного сложнее и делаться несколько дольше. Такие бензиновые сенокосилки отличается диском, который расправляет ножи, вращающиеся вокруг своей оси, центробежной силой. Чтобы сделать такую косилку, необходимы:

  1. Надежная металлическая ось в диаметре около (8 мм);
  2. Цепи для пилы (можно снять с ненужной бензопилы, еще один способ – найти редукторную цепь на авторынке).

Оснастите мотоблок представленным устройством, и можете наслаждаться полученным результатом: роторная сенокосилка не только будет косить, но еще и измельчать накошенное.

2.3 Как сделать сегментную косилку?

Сегментная косилка для мотоблоковявляется еще более сложной конструкцией, но также может быть сделана своими руками. Что вам потребуется, чтобы собрать бензиновые сегментные сенокосилки такого типа:

  1. Брус металла 15×50х120 мм.
  2. Просверлить в нем 12 диаметра, равному диаметру болта М8 (к нему будут крепиться лезвия).
  3. Убедитесь, что каждое лезвие обладает сегментом на спинке и обойму для приводного рычага.
  4. Закрепите ножи с двух сторон бруса.
  5. Напоследних с двух сторон закрепите прижимы и полозья.
  6. Снабдите основную раму конструкции колесом (например, от старой детской коляски).

Вал мотоблока будет приводить в движение сделанный механизм, который будет вращать ножи особым образом – не только вращательным движением, но и обратно-поступательным. Благодаря этому стебли травы легко срезаются, правда, не измельчаются, как в случае использования роторной сенокосилки.

2.4 Как сделать косилку-повозку?

Конструкция косилки-повозки (самоходная косилка) для мотоблока Нева обладает гораздо большей силой скашивания, благодаря которой можно удалять траву с широким стеблем.

Косилка — повозка

Чтобы была изготовлена надежная конная сенокосилка, используйте следующие рекомендации:

  1. Подберите прочную раму из металлических углов.
  2. Найдите 4 колеса (можно с ненужной тачки или детской коляски).
  3. Положите на раму металлический лист, размерами 80×40 (можно использовать и фанеру, но получите не такую прочную конструкцию).
  4. Установите на раму 2 большие консервные банки, предварительно вырезав у них крышку и днище и заменив их двумя деревянными кругами соответствующего размера (если есть металлические диски – идеально, их можно использовать вместо банок, тогда получится почти заводская сенокосилка).
  5. Учтите, что дисков должно быть 8 – поровну внешних, диаметром около 20 см и поровну внутренних, диаметром около 17 см.
  6. Соедините все диски попарно (большой+маленький), закрепите болтами.
  7. Закрепите 4 лезвия на каждом диске так, чтобы они находились на одинаковом расстоянии друг от друга и свободно вращались (это возможно, если между дисками останется зазор 1 мм).
  8. Далее потребуется вставить втулку в барабан и надежно закрепить его на раме.
  9. На раме установите поперечный лист из стального уголка 35×35 мм, со срезанными боковыми частями на 35 мм.
  10. Соедините барабаны транспортной лентой (она может быть из толстой резины), предварительно снабдив уголки пазами шириной 13 мм.
  11. Закрепите нижнюю втулку барабана, а к барабанам сверху прикрепите натяжные уголки.

Косилка-повозка к мотоблоку

Чтобы полученную конструкцию установить на мотоблок, проверьте, чтобы на лезвиях был установлен защитный кожух, снимите с колес грузы, если таковые имеются. Скашивайте траву, используя бензиновые сенокосилки, на небольших оборотах, включив муфту сцепления, не делая резких движений, и конная сенокосилка порадует вас своей функциональностью.

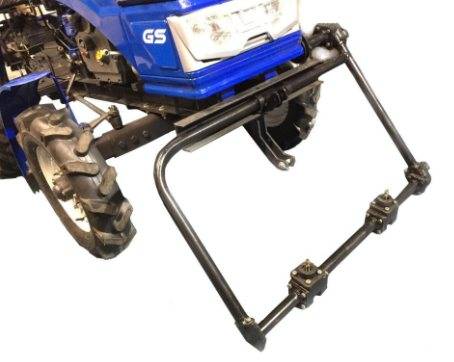

Грамотная установка косилки на мотоблок

Новоприобретенное изделие должно быть грамотно установлено на технику, чтобы обеспечивать нужную производительность и качество выполнения. Рассмотрим примерный порядок сборки и монтажа на примере роторной версии:

  1. Проверяем комплектацию поставки (от модели к модели набор может отличаться, но, как правило, это приводный ремень, рама, штуцер, крепеж, роторная крышка, гидрошланг, опорные салазки, гидроцилиндр, система приводного ременного натяжения, роторы с ножами, ЗИП);

2. К креплениям мотоблока монтируем раму таким образом, чтобы она составляла с вертикальной плоскостью 45 градусов и так, чтобы шлицевые детали смотрели вверх;

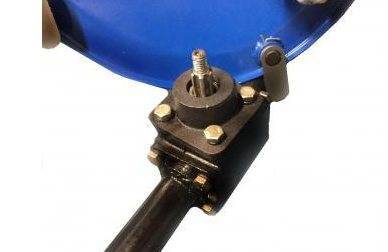

3. Роторы устанавливаем на раму, чтобы их ножи расположились снизу

Важно, чтобы они полностью насадились на шлиц;

4. Присоединяем роторную крышку на тот же шлиц;

5. Производим фиксацию приложенными шплинтами и гайками;

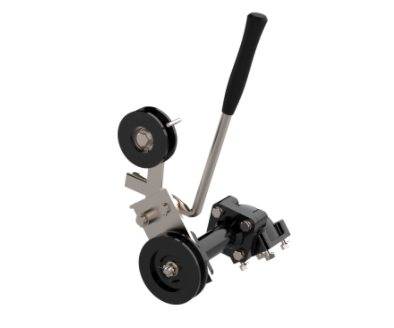

6. Монтируем систему натяжения, вытаскивая шплинт и откручивая контргайку на шкиве. Следующим шагом аккуратно выбиваем шкив, чтобы не потерялась шпонка. При правильно установленной системе, ее рукоять будет направлена вверх и зафиксирована болтами из ЗИП;

7. Далее на раме болтами из ЗИП закрепляем салазки так, чтобы их вогнутая часть смотрела внутрь;

8. Рассовываем кольца рамы – они должны расположиться снаружи рамы мотоблока. После этого окончательно подсоединяем ко второй косилку;

9. Приводной ремень закидываем на шкив по ходу движения

Важно, чтобы мотоблок и косилка сохраняли соосность;

10. Монтируем систему гидроцилиндр – гидрошланг (если подключение таковой предусмотрено на мотоблоке).

По окончанию сборки изделие необходимо подготовить к работе:

  • активировать реверс на мототехнике;
  • убрать грузы с колес (если были);
  • поставить мотор на небольшие обороты;
  • сделать тестовый запуск на ровном участке без помех, проверяя качество результата и, если это необходимо, регулируя ножи и скорость.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
