Как верно настроить ленточную пилу

Какие материалы и инструменты потребуются для изготовления пилы

Набор инструментов и расходных материалов для сотворения ленточной пилы своими руками в домашних критериях может различаться зависимо от особенностей избранной конструкции. Но, обычно, в неотклонимом порядке для сооружения станка требуются:

• доски либо листы фанеры для каркаса;
• подшипники;
• мотор — электрический либо бензиновый;
• железные уголки;
• железное режущее полотно — самодельное либо покупное;
• шурупы и болты с гайками;
• резина от велосипедной камеры;
• древесные бруски и рейки, они необходимы для опорной рамы конструкции;
• втулки;
• ремень для передачи вращательного момента;
• металлической пруток, который послужит валом для шкивов;
• металлической лист либо кусочек текстолита;
• лак либо краска, они необходимы на заключительном шаге сотворения станка.

Также при изготовлении ленточной пилы своими руками будет нужно использовать последующие инструменты:

• болгарку;
• шуруповерт;
• плоскогубцы;
• гаечные ключи — размеры подбираются в согласовании с болтами;
• электролобзик;
• отвертки;
• молоток.

Выбор ленточного полотна

При желании сделать пильное полотно для ленточного станка можно своими руками из инструментальной стали У8 либо У10. Материал должен быть крепким, но гибким, с шириной 0,4-0,8 мм для распила древесной породы жестких пород. При самостоятельном разработке полотна пригодится с помощью болгарки вырезать в металле зубья, развести их и заточить, а позже спаять газовой горелкой ленту в сплошное кольцо и зашлифовать шов.

Устройство натяжения пильной ленты.

Новенькая оснастка устанавливается зубьями в сторону оператора и просит подготовительного натяжения.

Ось, на которую насажен верхний шкив, закреплена не в стене высшей части корпуса, а в консоли ползуна. Вращая вручную маховик штока, верхний шкив приближают либо отодвигают от нижнего. Резкие колебания, исходящие от приводного шкива, к примеру при попадании меж ним и полотном щепки либо прохождении некачественно выполненного соединительного сварного стыка нивелируются пружинным демпфером, как у ленточной пилы по дереву Powermatic PWBS-14CS.

Выход из строя пильной ленты обычно вызван: не соосностью рабочих колес, их нехороший балансировкой и чрезмерным натяжением.

Слабенькое натяжение также не нужно. Оно вызывает: пробуксовку на нижнем шкиве; нагрев из-за завышенного трения; волнистость торца заготовки. Для четкой доводки на проф ленточных пилах, типа JET JWBS-15-M, устанавливают индикатор натяжения. Стрелка под пружиной указывает требуемое усилие для определенной ширины оснастки.

Как выбрать оборудование для заточки?

Качественный заточный станок выбрать довольно трудно, однако на современном рынке становится все больше по-настоящему качественных инструментов. С появлением автоматических инструментов заточки пил увеличилось и качество процесса, так как человеческий фактор в таком процессе сводится к минимуму, а значит, исключаются неправильные углы наклона заточенных зубьев или сбивание пазух.

Среди качественных станков можно выделить модели нескольких брендов.

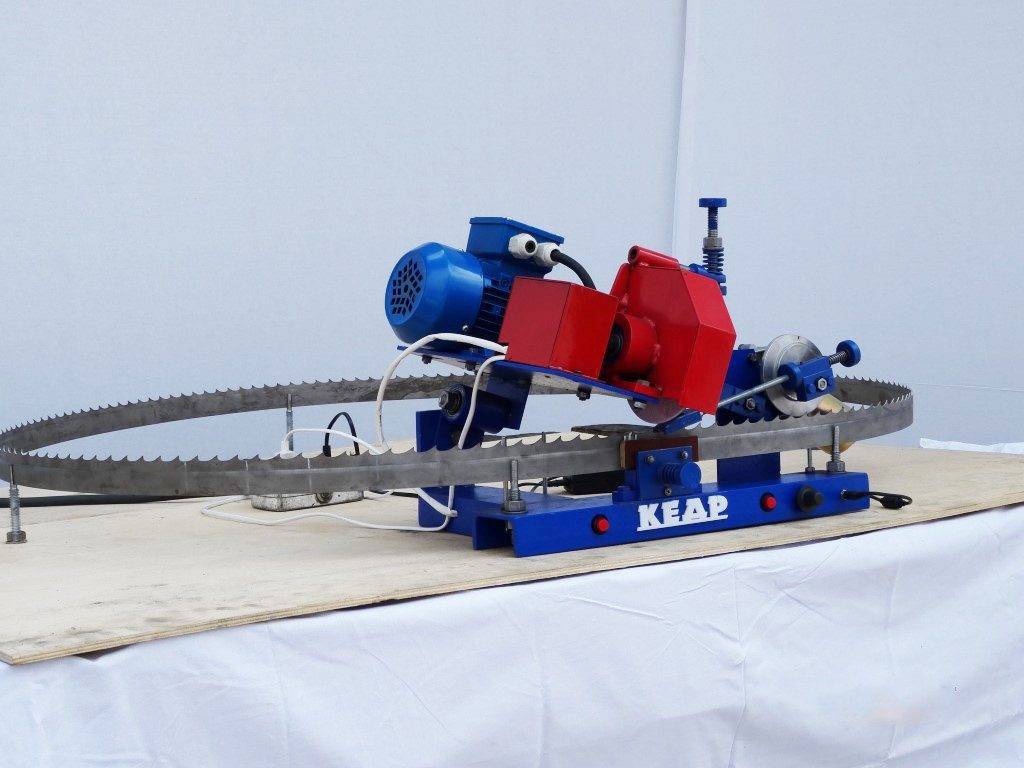

«Кедр». Одна из самых распространенных и известных марок. Относится этот инструмент к полностью автоматическому станку, в котором используется работа за счет установленной программы. А также здесь подразумевается постоянный контроль и использование охлаждающей жидкости для нормального функционирования. «Кедр» довольно прост в обращении и подойдет даже начинающим мастерам. Угол установить вручную тоже не составит труда, достаточно просто ослабить два специальных болта, находящихся на тыльной стороне инструмента, и отрегулировать винтом около основания нужный вам угол. А также на инструменте имеется регулятор скорости движения полотна.

Более современные вариации позволяют использовать точильные алмазные круги.

«Тайга». Марка не менее известная, чем предыдущая, имеет практически те же характеристики, управление в ней даже немного проще. Угол и скорость подачи полотна также легко можно отрегулировать на инструменте.

Использовать этот станок можно как для широких, так и для узких ленточных пил.

«АЗУ-02». Самый модифицированный из всех предыдущих станков. Все модели имеют специальное устройство для автоматической подачи охлаждающей жидкости. На инструменте имеются несколько переключателей, позволяющих полностью контролировать работу заточного станка. А также во всех моделях используются алмазные диски, которые ускоряют процесс работы и улучшают ее качество.

На АЗУ-02 еще можно регулировать скоростные режимы передвижения полотна, что тоже значительно упрощает процесс.

«ПЗСЛ 30/60 профи». Современный, полностью автоматический станок, имеющий высокую скорость заточки. Для охлаждения этого станка используется специальное охладительное масло. Для работы с таким станком не требуется никакого профессионализма, в процессе работы понадобится только поверхностный контроль, так как станок выключается сам при протачивании одного круга зубьев пилы.

«ПЗСЛ 10/2». Автоматический станок для узких ленточных пил, подходит как для пил по дереву, так и для пил по металлу. Этот агрегат, как и предыдущий, имеет масляное охлаждение. Процесс полностью автоматизирован, в задачу мастера входит только установить нужный процесс и внести полотно в станок, далее станок сам сделает всю работу.

Astron (А-1). Полнопрофильный боразоновый станок, процесс работы с таким агрегатом полностью автоматизирован. Станок протачивает всю ленту пилы за 1 полный проход. Для заточки используется эльборовый диск, который отличается высоким качеством и долговечностью. Настройка процесса происходит очень легко и не требует высокого профессионализма.

На современном рынке инструментов существует огромное количество самых разнообразных точильных станков для пил, выше приведены именно самые основные и популярные заточные станки.

Почему пила плохо пилит?

Это может быть следствием большого угла заточки зуба, что сопровождается при входе пилы в древесину скачком вверх. Затем обычно пиление протекает нормально до самого конца, но на выходе из бревна пила падает вниз. Такой режим пиления называют «отжатием», поскольку пила отжимается. Выход из положения – уменьшение угла заточки градуса на 2-3.

При значительном угле заточки и недостаточном разводе пила в начале входа в бревно совершает скачок вверх и форма доски получается кривой в «виде сабли». Качество доски восстанавливается уменьшением угла заточки градуса на 2 и увеличением развода. Доска получится похожей «на саблю» и при «нырянии» пилы вниз. Это есть совместное следствие малого угла заточки и недостаточной разводки. Выйти из этого положения можно увеличением заточного угла на два градуса и увеличением развода.

Если доска обильно облеплена рыхлыми на ощупь опилками, то это сигнализирует о малом разводе, который требует увеличения при одновременном уменьшении угла заточки.

Пропил в виде волны при острой пиле вызывается слишком маленьким разводом, который необходимо довести до нормальной величины.

Пиление тупой, ни разу не переточенной пилой приведет к тому, что она треснет по ложбинкам зуба. Это же может произойти, если пытаться распустить дерево пилой, развод которой недостаточен для данной работы или продолжать пилить уже затупленным полотном.

На пиле могут образоваться трещины с тыльной стороны, когда расстояние между задними упорами направляющих роликов и задней частью полотна слишком велико.

Явление «накатывания» опилок на полотно наблюдается, когда зубья пилы не слишком разведены и в пропиле нет нужного объема воздуха. В этом случае пила разогревается из-за трения об опилки, что приводит к напеканию древесной пыли на полотно пилы.

Если «накатывание» опилок занимает внутреннюю поверхность зуба, а полотно пилы чистое, то это объясняется рядом причин: плохой заточкой (слишком большой подачей или толстым съемом материала, приводящим к плохому качеству поверхности впадины зуба), чрезмерно огромным заточным углом зубьев или продолжением пиления затупленной пилой.

Иногда наблюдаются трещины со стороны впадин зубьев. Обычно так происходит, когда при переточках за один проход снимается много металла, что ведет к перекалу кромки зуба.

Многих проблем удастся избежать, если уделять достаточно внимания заточному камню, постоянно и тщательно его заправлять.

Надо помнить, что какой бы хороший станок не применялся для роспуска древесины, это всего лишь привод для пилы. Качество и эффективность работы по распилу на 90% связано с правильным обслуживанием пилы и лишь на 10% от общего состояния станка.

Заточной угол определяется углом отхода кромки зуба от вертикальной линии. Желательный в большинстве случаев угол заточки равен 10-12о. Если распиливаются твердые породы и мерзлая древесина, то величина угла заточки должна быть 8-10о. Для распиловки мягких пород он увеличивается до 12-15о.

Разводка зубьев сильно сказывается на свойствах режущей кромки зуба. Надо помнить, что заточка зубьев уменьшает их высоту, а значит и разводку.

Заточные показатели пилы ленточного типа в функции от породы распускаемой древесины показаны в нижеследующей таблице.

Хар-ка лезвия	Очень мягкие породы	Породы средней мягкости
		Свежая смолистая	Свежая несмолистая	Вяленая пролежавшая 3-5 лет	Мороженая
Угол заточки	12-16	12-16	12	8-12	8-10
Высота зуба	6,4мм*	4,8мм*	4,8мм*	4,8мм*	4,5мм*
Разводка зуба	0,61-0,66мм	0,58-0,61мм	0,51-0,56мм	0,41-0,46мм	0,41-0,46мм

Твердые породы
Свежая	Вяленная
10-12	8-10
4,5мм*	4,0мм*
0,41-0,46мм	0,41-0,46мм

* — наименьшее допустимое значение.

Эти табличные данные не носят директивного характера, поэтому к каждой породе древесины необходим индивидуальный подбор параметров инструмента. Качество распиловки связано не только с удачным подбором этих показателей, но и от места, где идет применение, или от региона произрастания древесины, которая доставлена сюда на распиловку. Дело в том, что даже деревья одной и той же породы, могут иметь разную плотность и смолистость, обусловленную регионом.

Чтобы придать ленточной пиле большую стойкость и получить качественный рез, необходимо обильное смачивание полотна водой при распиловке деревьев с большим содержанием смолы. Пилам же для распиливания деревьев с малым содержанием смолы нужен мыльный раствор для смачивания. В мороз пилу лучше всего смачивать соляркой.

Как работает ленточная пила

Работа пилы должна проверяться и при необходимости регулироваться каждый раз перед выполнением рабочего задания. Также проверка настроек должна проводиться после каждого вероятного контакта опорных роликов пилы с телом бревна.

Расположение пилы по отношению к станине зависит от направляющих роликов установки. То, насколько верно они монтированы, можно проконтролировать, используя специальную регулировочную линейку. На поверхности роликов не должны оставаться остатки выработки, что может привести к нежелательному вибрированию. На бортах роликов не должны присутствовать характерные риски, которые могут возникнуть тогда, когда ролики не производили вращения при работе пилорамы.

В ходе настройки ленточной пилы обязательными пунктами для выполнения являются:

• Проверка подшипников. При их замене, нужно проверить состояние посадочных креплений в корпусе ролика на предмет их целостности. При повреждениях следует полностью заменить эту деталь (ролик).
• Дальше в ходе настройки следует проверить крепление оси ролика в корпусе. Это значит, что нужно убедиться, что все шпильки, закрепляющие деталь, закручены надлежащим образом. Если будет обнаружен люфт, то нужно произвести замену корпуса. Стоит отметить, что нередко во время пиления повреждаются места соединения между направляющей кареткой и корпусом ролика. Вследствие этого нельзя точно выставить положение роликов. Иногда в такой ситуации помогает исправление изгиба с демонтажем корпуса ролика. Однако это чревато возможными повреждениями сварочного места. В такой ситуации нужно заменить повреждённую деталь новой. Тоже касается шпилек.
• Обязательно следует отрегулировать ролики. Это необходимо для обеспечения одинакового нажатия роликов на пилу при движении подвижного ролика из одной крайней точки в другую. Его направляющая должна передвигаться в плоскости, параллельной по отношению к станине. Если данное действие не произвести, то при изменении показателей ширины пропила жёсткость пилы может измениться, что приводит к появлению так называемой «волны».

Характерные особенности

Для ленточных пил характерны три отличительные черты. Изготавливаются они только из особых сортов инструментальной стали, что обеспечивает высокие показатели прочности и износоустойчивости зубьев. Российские производители обычно используют стали категорий 9ХФ и В2Ф, иностранные компании отдают предпочтение серии С75. В любом случае твёрдость материала должна быть не ниже 45 HRS.

Ширина реза полотна ленточной пилы намного уже, чем у дисковых аналогов. Как упоминалось выше, это является основополагающим фактором при обработке ценных пород дерева и деловой древесины.

Пилы способны без проблем справиться с заготовками любой длины и диаметра. При этом правильно заточенная ленточная пила обеспечивает высокую производительность производства.

Нужно уточнить, что надёжность замкнутых пил объясняется неоднородностью материала, который используется для изготовления полотна.

В частности, тело пильного инструмента обычно выполнено из пружинной стали, обладающей невероятной устойчивостью к растяжению и динамическим нагрузкам. На изготовление режущей кромки идут сорта стали с высоким содержанием вольфрама и кобальта. Отдельные части полотна свариваются между собой высокочастотными токами. Инструменты, изготовленные по такой технологии, могут использоваться для распиловки металла.

Установка ленточной пилорамы.

Перед установкой ленточной пилорамы Байкал УЛПГ-82 необходимо подготовить площадку. Площадку надо выбрать на твердом и горизонтальном месте с перепадами не более 3 см. Лучше всего пилораму устанавливать на бетонную подушку толщиной не менее 10см и по окончании установки закрепить станину пилорамы анкерными болтами диаметром 24мм и больше.

Для выставления станины ленточной пилорамы по горизонтали предназначены регулировочные болты, которые расположены в углах половин станины. Остальные болты, которыми станина опирается на поверхность площадки. опорные. Опорные болты выкручиваются по окончании установки и проверки уровня. Если поверхность площадки мягкая, надо подложить под регулировочные болты металлические пластины толщиной не меньше 10мм.

Сбыт продукции

Основными каналами сбыта обрезной доски являются строительные организации и частные клиенты. Вообще, как отмечают экономисты, доход пилорамы напрямую зависит от ситуации на строительном рынке. Если строительство идет бурным ходом, то и у пилорам заказов хоть отбавляй. Именно поэтому основной сезон продаж пилорамного производства – весна-лето.

Конкуренция в лесозаготовительной отрасли всегда была высокой. Плюс еще избалованный клиент добавляет масло в огонь, когда сбывает цену на доставленную доску, ссылаясь на обилие сучков или неровную толщину. Хотя цена уже была согласована.

Сегодня, в связи с возросшей конкуренцией гуру бизнеса советуют пилорамщикам переходить в глубокую переработку древесины: пиление, сушка, строжка-склейка, переработка отходов (пеллеты) и так далее. Это позволит быть более конкурентоспособным и менее зависимым от ситуации на строительном рынке.

Дефекты пильной ленты

Чаще всего дефекты пильных лент ленточнопильной пилорамы возникают вследствие износа пильных шкивов и подшипников. Поэтому следите за тем, чтобы все подшипники находились в исправности и были соответствующим образом отрегулированы. Продолжительность срока службы пильной ленты в большой степени зависит от того, в каком состоянии находятся рабочие поверхности пильных шкивов

Обратите внимание на то, чтобы шкивы обязательно содержались в чистоте, кроме того, необходимо периодически производить восстановление первоначального профиль. После проведения замены покрытия или заточки, если это предусмотрено, нужно обязательно проверить балансировку

Как правильно установить ленточную пилораму? Обеспечьте надлежащий уход за каждым из направляющих устройств. Не забывайте о том, что деревянные блоки имеют свойство изнашиваться, а значит необходимо часто шлифовать их или же производить замену. В тех местах, где проходит пильная лента, деревянные блоки изнашиваются особенно сильно, поэтому при необходимости их нужно сразу же заменять.

Если вы хотите, чтобы ленточнопильный станок безотказно работал, необходимо правильно установить задние боковые направляющие механизмы, которые состоят из стальных вращающихся роликов. Также эти устройства должны обладать ровной поверхностью и быть обеспечены хорошей смазкой.

К концу дня после окончания работы необходимо постепенно разгружать ленту (то же самое нужно делать и при кратковременных остановках во время работы), особенно в условиях низкой температуры. Делать это нужно из-за того, что когда лента охлаждается, напряжения сжатий в ней может привести к полному или частичному исчезновению вальцовки

Как развести ленточную пилу

Ленточная пила на ленточнопильном станке — это замкнутая гибкая стальная лента, по одному краю которой расположены зубья. Разводной станок для ленточных пил поможет правильно выполнить разводку зубьев, что обеспечит эффективную работу и долговечность пилы.

Разводка зубьев преследует цель создания зазора для свободного движения пилы в пропиле. Она заключается в подборе баланса:

• создание уменьшения трения (перегрева) пилы при движении ее в пропиле и увеличение срока службы полотна;
• пропил должен быть при этом не широким чрезмерно, чтобы влияние на мощность двигателя было минимальным;
• рационально подобранное расстояние позволит уменьшить отходы (опилки), которые напрямую зависят от ширины пропила.

Величина разводки ленточных пил зависит от размеров заготовки, вида металла, его прочностных характеристик. При разрезании сплошного металла больших размеров заготовки применяется чередование узкой и широкой разводки зубьев, чтобы избежать эффекта защемления пилы.

Таким образом, правильно выполненный развод на ленточной пиле — залог успешного, качественного и эффективного распила заготовки, а значит — получение элементов, отвечающих высоким требованиям.

Принцип работы разводных станков

Разводной станок для ленточных пил может быть:

• однорычажным;
• двухрычажным;
• выполнять разводку одновременно на два зуба;
• ручным;
• полуавтоматом;
• автоматом.

Также имеются приспособления, с помощью которых можно контролировать и разводить ленточные пилы. Их устанавливают и крепят на рабочем столе.

Станок для разводки ленточных пил, к какому бы виду он не относился, преследует одну конечную цель — отогнуть зубья пилы на определенное расстояние. Для установки этого расстояния используется индикатор, который помещается в нужное положение в начале работы и фиксируется.

Ручные станки обеспечивают индивидуальное разведение каждого отдельного зуба при помощи толкателя. Отводится зуб на величину большую, чем требуется, а при возврате толкателя зуб отпружинивает на несколько значений назад. Поэтому выполняется 2-3 нажатия, что способствует более мягкому и предотвращающему поломки изгибу. При этом для правильной разводки зубья захватываются на 2/3 высоты.

https://youtube.com/watch?v=b0O7dKV9RX8

При автоматическом режиме разводки на станках лента пилы устанавливается на штанги, которые регулируются в зависимости от ее длины. Затем задаются параметры: количество зубьев, величина развода. Автомат производит сам подачу и отсчет зубьев, обеспечивает работу толкателя и остановку при обработке заданного количества зубцов.

Есть возможность остановки устройства в любой точке и проведение замера развода. Разводомер показывает результат выполнения работы станком-автоматом. Возможен развод как каждого отдельного зубца, так и ускоренный режим, который позволяет одновременно толкателям воздействовать на два зуба в противоположных направлениях. Зажим пилы в станке при помощи центральной пластины обеспечивает точный результат.

Обилие видов, постоянное совершенствование и автоматизация разводных станков для ленточных пил позволяют им выполнять работу с высокой степенью точности. Это обеспечит получение продукции прекрасного качества, которая будет реализовываться на рынке по более высоким ценам.

Заточка ленточных пил

Приступая к заточке ленточных пил Вы должны знать, что от правильности выполнения данного процесса, зависит то, насколько качественным будет ваш пиломатериал — доски, брус, рейки и т.д. Заточка ленточных пил, процесс ответственный, но не очень сложный. Соблюдая рекомендации приведенные ниже, вы быстро научитесь этому нехитрому, но очень полезному в лесопилении процессу.

В первую очередь надо осмотреть ленту на наличие видимых трещин, обломанных зубьев. Для этого берёте ленту в руки зубьями от себя и перемещая руки, слегка заламывая ленту начинаете просмотр. При обнаружении дефектов ленту необходимо отправить на ремонт, либо просто выбросить.

Во вторую очередь ленту необходимо очистить от грязи и налипшей на неё древесной смолы. После всех этих процедур лента готова к заточке.

Аккуратно берёте ленту во избегании травм, так как зубья имеют остроту способную повредить Вам руки и вставляете на станок для заточки. Ленту необходимо установить на все держатели на станке и специальным зажимом зафиксировать.

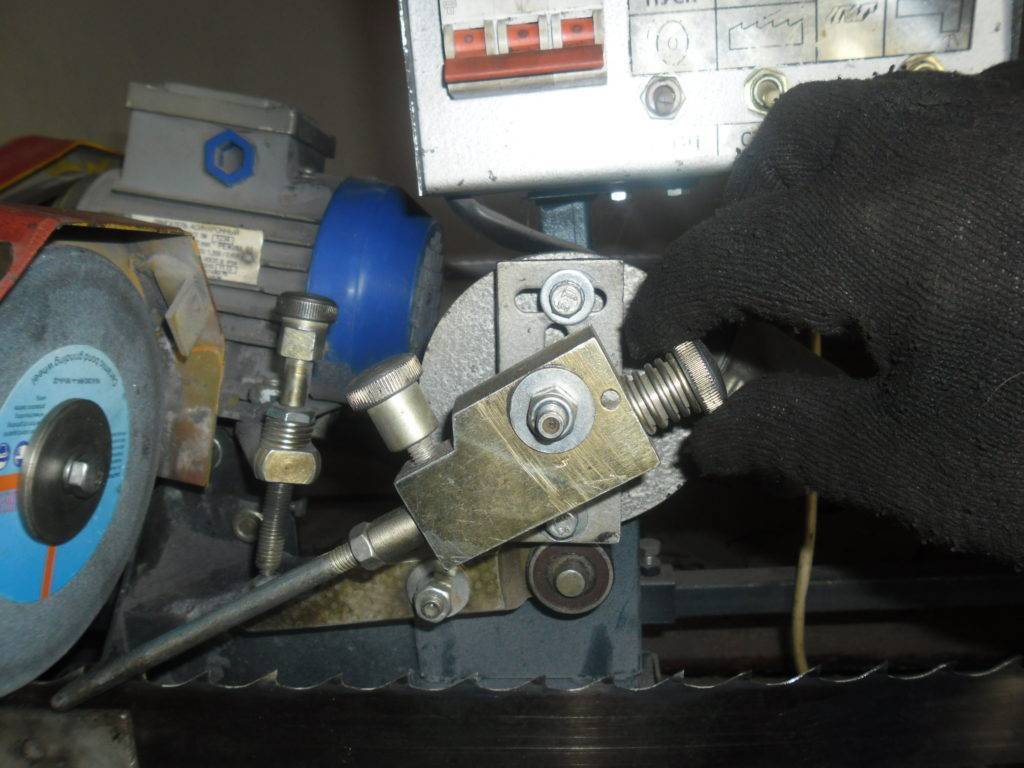

В паз между зубьями опускаем штангу толкателя, с помощью этой штанги регулируется подача ленты. Сверху на ленту опускается точильный камень, он фиксируется штоком, регулирующим глубину заточки.

Перед началом запуска заточного станка выставляете угол заточки, для летнего леса этот угол 55-60 градусов, а для зимнего 70-80. Угол выставляется путём поворота станины на которой закреплён камень, согласно делениям, на корпусе станка.

Обратите внимание, камень для заточки имеет фаску под углом 45 градусов и во время подготовки к процессу заточки Вы должны поправить камень если фаска не соответствует вышеуказанному углу. Правка производится инструментом алмаз или простым крупным камнем

Сразу заметим, что правка простым камнем сложнее и требует некоторых навыков, так же не соответствует правилам техники безопасности.

Запуск заточного станка

Вы подготовили станок и пилу для начала заточки, теперь приступим к самому процессу заточки ленточной пилы.

Первым делом включаете подачу на самой низкой скорости, для этого предусмотрены тумблеры для включения двигателя и регулятор скорости подачи, он уменьшает либо увеличивает обороты двигателя.

При помощи винта на штанге подачи отводим зуб пилы вперед либо назад и следим что бы камень ровной стороной (без фаски) начал касаться прямой стороны зуба.

Затем включаем второй тумблер, который приводит в движение двигатель с камнем. Понемногу без резких движений начинаете опускать камень с помощью винтового штока который его фиксирует, до тех пор, пока камень не будет полностью проходить карман от одного зуба к другому.

Ни в коем случае нельзя допускать посинения ленты поэтому старайтесь сильно не опускать камень, так же задвигать шток подачи назад либо вперёд иначе камень у Вас просто «съест» зуб. Заточка ленточных пил, должна проходить плавно согласно заводскому профилю зуба.

Заточка ленточных пил в зимний период

Зимняя заточка практически не отличается от летней с единственной разницей, угол наклона зубьев более прямой доходит до 90 градусов, в зависимости от промерзания древесины. Чем сильнее промерзает древесина, тем больше угол заточки, но имейте в виду что летом с таким углом усиливается нагрузка на пилу и возможен быстрый выход её из строя.

Устройство и принцип работы

Самодельная ленточная пилорама своими руками значительно облегчает рабочий процесс распиловки. Такой способ уменьшает потери древесины при пилении. Преимущества сделанной самостоятельно ленточной пилорамы:

1. Высокое качество обработки материала.
2. Компактный размер по сравнению с профессиональным оборудованием.
3. Точность в работе.
4. Доступная цена.
5. Простое устройство прибора.
6. Небольшой вес.
7. Надежная и крепкая система.
8. Бесшумность.
9. Легкость при транспортировке.
10. Малое потребление энергии.

Устройство ленточной пилорамы для работы по дереву организовано по принципу блоков. В агрегате используется автоматическая система подачи пилы, регулировка ширины резки дерева, индикатор, показывающий нагрузку на прибор.

Перед началом изготовления ленточной пилорамы с бензиновым двигателем своими руками необходимо подготовить все необходимые материалы и инструменты. Купить некоторые из них можно в строительных магазинах. Самодельное устройство для распила сэкономит деньги и качественно выполнит свою работу.

Центр тяжести прибора находится в близком расстоянии от земли. Это позволяет ему держаться устойчиво на любой поверхности. Масса агрегата должна быть в 2 раза больше, чем обрабатываемые на станке материалы. Рельсовые пути ленточной пилорамы дает возможность легко передвигать дерево в разных направлениях, размещать его под разными углами.

Основой ленточной установки является пила, которая может достигать 70 мм. Такое устройство рассчитано на долгое использование при обработке больших кусков дерева.

Над станком находится электродвигатель, что удобно при распиле материалов. Рама для ленточной установки может быть изготовлена самостоятельно. Как правило, она крепкая и долгое время держит всю конструкцию.

Подъем механизма осуществляется за счет подшипниковой опоры и дополнительных труб. Движения ленточной пилорамы линейные по направлению опорных частей.
