Ремонт стартера бензопилы
Бензопила является незаменимым инструментом при строительстве и заготовке дров. Правильная эксплуатация при умеренной работе обеспечивает длительную жизнь инструмента без поломок. Однако неприятности могут возникнуть совершенно неожиданно и исправная бензопила теряет работоспособность, причем неисправность может быть совершенно пустяковая.
Как собрать стартер на бензопилу?
После замены неисправных элементов стартера пришло время его собрать. При этом необходимо придерживаться максимальной точности, так как наименьшее несоответствие может привести к поломке спускового механизма. Сборка узла должна выполняться в следующей последовательности:
- Стандартный кабель необходимо будет вставить в заводское отверстие катушки. Однако шнур не должен быть намотан;
- Далее необходимо вставить катушку в ее базовое место. В этот момент многие новички совершают общую ошибку. На поверхности катушки есть 2 слота. Один из них должен получить обычный пружинный крючок. Для этого необходимо установить катушку так, чтобы она плотно прилегала к своему первоначальному местоположению, а существующий крючок был точно в гнезде. Правильную установку следует проверять, поворачивая катушку по часовой стрелке, пока не появится сопротивление;
- Затем вам нужно установить легкую бензопилу. В этом случае выступ последнего должен располагаться в углублении установленной катушки;
- После этого вам понадобится винт и шайба, чтобы закрепить устройство;
- Далее другой конец шнура должен быть заплетен в специальную розетку;
- На следующем шаге вам нужно будет вставить кабель в стартовую ручку. Для этого вам нужно будет завязать узел среднего размера на конце шнура. Если он слишком маленький, кабель проскальзывает, вызывая его быстрое наматывание на ударный барабан;
- Затем вам нужно освободить петлю внутри стартера. Сразу после этого начинайте поворачивать курки по часовой стрелке. В этом случае шнур не нужно наматывать. Затем катушку необходимо будет зафиксировать вручную, а петля будет вытянута за ручку;
- Затем вам нужно проверить работу триггера;
- Если устройство работает нормально, осталось установить его на инструмент и закрепить его тремя винтами.
Ремонт стартеров не является сложной процедурой, если вы следуете правильной процедуре. Как правило, замена шнура стартера займет не более 20 минут. Главное правильно расположить шкив и барабан относительно друг друга. В противном случае, триггер не будет работать.
Весенний ремонт
Порядок ремонта пружины системы запуска:
- Снимите стартер с корпуса инструмента.
- Снимите защитную крышку.
- Обмотайте трос от конца шкива, чтобы механизм не катился.
- Вставьте другой конец шнура в отверстие в защитной крышке.
- Затяните шнур на 17-20 см, чтобы проверить вращение шкива пружинного механизма.
- Проверьте исправность пружины после снятия и выпуска механизма.
- Открутите шкив со стороны генератора, выкрутив 3 крепежных болта.
- Снимите шкив и шнур.
- Проверьте состояние деталей на предмет износа, повреждений и поломок. Если пружинные разрывы небольшие, дефект можно устранить сваркой.
Как отремонтировать стартер на бензопиле
Причиной неисправности в системе запуска бензопилы может быть:
- Приводной шкив. Эта деталь подвержена высоким осевым и радиальным нагрузкам, поэтому перед началом работы рекомендуется проверить шкив на наличие трещин на задней панели корпуса. При необходимости отремонтируйте деталь или замените ее новой.
- Пружинный механизм. Этот предмет необходимо заменить. Также рекомендуется проверить места установки на наличие дефектов.
- Канатная пусковая система. Вы должны осмотреть веревку на износ. При необходимости замените деталь и установите ее на шкив.
диагностика
Система для запуска диагностического инструмента выглядит следующим образом:
- Ослабьте невыпадающие винты и снимите крышку.
- Винт, который крепит механизм к защитной крышке, ослаблен.
- Аккуратно запускает стартер, снимает пружину и зажимает ее.
- Чтобы проверить наличие дефектов и дефектов, удалите катушку с помощью кабеля.
- Проверьте топливную систему на наличие воды. Если в системе есть вода, необходимо заменить топливную жидкость.
- Проверьте источник питания на переполнение топлива. В этом случае необходимо вывинтить и высушить свечу зажигания, демонтировать стартер, демонтировать воздушную заслонку.
- Проверьте свечу зажигания на наличие искр.
Порядок разборки бензопилы для ремонта или замены стартера
- Кладем бензопилу на бок и выкручиваем поочередно винты, которыми крепится боковая крышка корпуса. Кроме винтов следует также аккуратно отстегнуть специальные защелки на крышке. Чаще всего стартер крепится на внутренней стороне крышки бензопилы.
- Выкрутите отверткой фиксирующий винт в верхней части стартера и положите его в отдельную коробочку.
- Снимите пластиковый зажим стартера и отложите его в сторону.
- Если ваша бензопила оснащена пружиной, обеспечивающей плавный запуск устройства, также снимите ее и положите рядом с зажимом.
- Развяжите узел, закрепляющий пусковой тросик на шкиве, и вытяните его из устройства.
- Снимите сам шкив с крышки бензопилы.
Теперь самое время приступить к поиску возникшей проблемы
- Внимательно рассмотрите шкив. Чаще всего причиной неисправности шкива являются механические повреждения (трещины или разрывы), которые не дают ему правильно реагировать на движение пускового шнура.
- Проверьте целость пружины стартера. Зачастую ломается верхний край пружины, который при разборке обращен к вам. Нередко выходит из строя упор на крышке корпуса, к которому крепится пружина.
- Если вы обнаружили вышедшие из строя детали – их следует заменить исправными, после чего собрать бензопилу в обратном порядке.
Устройство и принцип работы стартера бензопилы
Все виды бензопил, как китайского, так и европейского производства, оснащаются стартерами идентичной конструкции и принципа действия. Универсальная конструкция стартеров позволяет применять данные устройства как на брендовых бензопилах, так и на полуофициальных инструментах, поставляемых из Поднебесной
Отметить важно только то, что некоторыми отличительными особенностями обладают инструменты отечественного производства
Стартер для бензопилы представляет собой несложный механизм, состоящий из:
- Барабана.
- Тросика.
- Рукоятки, соединяющейся с тросиком.
- Каркаса с возвратной пружиной.
Принцип работы такого устройства также достаточно простой. При вытягивании ручки, которая соединена посредством тросика с барабаном храпового механизма, происходит его движение. Барабан при движении входит в зацепление с шлицами другого барабана, который располагается на валу. Таким образом, вручную происходит перемещение коленвала пилы, который делает несколько оборотов. Как только рукоятка возвращается в исходное положение, чему способствует возвратная пружина, то шлицевое соединение теряется, что приводит к остановке вала. С каждым движением коленвала в цилиндре увеличивается количество топливно-воздушной смеси, что в итоге способствует ее воспламенению.
Чем больше мощность инструмента, тем больше рывков следует совершить стартером, чтобы запустить мотор. За ускорение возврата барабана в исходное положение отвечает возвратная пружина, изготовление которых осуществляется с применением стали с высокой степенью упругости.
Со временем при постоянной эксплуатации инструмента наблюдаются проблемы с запуском двигателя, а точнее, с функционированием стартера. Если возникают такие проблемы, то стартер всегда можно отремонтировать. Если известен принцип и устройство стартера, то осуществить его ремонт своими руками вовсе не составит большого труда.
Это интересно: Неисправности бензопил и как отремонтировать шину своими руками
Устройство стартера, принцип работы
Почти все производители при сборке бензопил используют стартер стандартной конструкции, который работает по простому принципу.
- В небольшом пазе корпуса инструмента есть ручка, где расположен специальный шнур.
- Когда оператор поднимает ручку и шнур – это влияет на барабан (происходит зацепление), расположенный в храповой системе (простой механизм, который одинаковый почти во всех моделях бензопил).
- После зацепления барабана, последний начинает взаимодействовать со шпицами, которые прикреплены к валу.
- Одновременно происходит вращение коленчатого вала, которое вызывает сжатие масляно-топливного микса, проходящего в зазоре между поршневым механизмом и цилиндром (его головкой).
Когда оператор опускает ручку, шпицы и храповой механизм прекращают контактировать и вал останавливается.
Когда мощность топливной воспламеняемой смеси улучшается (используется премиальная или предварительно проводится настройка топливной системы), это положительно сказывается на мощности бензопилы. Тогда запустить инструмент можно несколькими рывками шнурка стартерного механизма. Чтобы добиться максимального барабанного ускорения (возвратный механизм) производители используют специализированную возвратную пружину, изготовленную из высококачественного металла, с хорошей упругостью.
Чтобы облегчить запуск агрегата, лидеры бытовой техники используют:
- отдельную заслонку, за счет которой топливная смесь обогащается;
- интеграция клапана декомпрессии (автоматическая система), обеспечивающего снижение показателя давления в цилиндре инструмента;
- монтаж праймера, который подкачивает топливо до запуска двигателя;
- предварительное обогащение топливной смеси при помощи отдельной заслонки.
Все данные технологии упрощают легкий запуск стартерной системы, а также продлевают эксплуатацию данной детали, даже если бензопила активно используется оператором при низких температурах.
Устройство стартера бензопилы
Стартеры у большинства бензопил имеют одну и ту же конструкцию. Именно из-за этого некоторые магазины предлагают заказчикам универсальные пусковые механизмы, которые подойдут для монтажа на модели от компаний Stihl, Husqvarna, Partner. Тем не менее, некоторые отличия от большинства имеют стартеры отечественных бензопил Урал или Лесник.
В стандартной комплектации стартер бензопилы состоит из ряда деталей.
В их число входит:
- катушка;
- тросик;
- каркас, к которому присоединена возвратная пружина;
- ручка.
Поверх всех элементов стартера устанавливается защитная крышка. Изначальный принцип работы большинства пусковых механизмов также практически одинаков. В специальном пазу корпуса бензопилы расположена ручка, которая удерживает тросик. При резком поднятии ручки последний понимается. В этот момент срабатывает храповик, который через барабан передает усилие другому барабану со шлицами, расположенному на валу двигателя.
При вытягивании штатного тросика вал мотора бензопилы начинает вращаться, что приводит к сжатию имеющейся топливной смеси, расположенной в это время между головкой цилиндра и штатным поршнем.
При росте объема цилиндра ДВС одновременно повышается количество потребляемой топливной смеси, которая требуется для ее будущего воспламенения. Соответственно, оператору мощной пилы требуется совершить больше рывков, чем владельцу бытового инструмента с малой мощностью. Для повышения скорости, с которой барабан возвращается в свое исходное положение, производители мощных бензопил используют упругие возвратные пружины.
Пробуем отремонтировать стартер бензопилы своими руками
Бензопила является незаменимым инструментом не только для дачника, но и при проведении строительных работ. Если необходимо запастись дровами на зиму, то ехать в лес без бензопилы вовсе не имеет смысла. При правильной эксплуатации инструмента он может прослужить долгое время, но в любом случае, рано или поздно будут возникать различные виды неисправностей. Одной из таковых неисправностей является поломка стартера, в результате чего затрудняется пуск двигателя. В этой ситуации целесообразно выполнить ремонт стартера бензопилы своими руками. Как это сделать, узнаем в материале.
Основные неисправности триммера стартера
Определить причину отказа запускающего устройства не сложно. Существует несколько основных вариантов:
- сломанный шнур (веревка);
- Когда пружина разрывается или отключается.
Указанная информация приведена на фотографии ниже.
Может случиться так, что механизм стартера будет случайно сломан. Последствия будут прискорбными, если сломанная веревка намотана вокруг маховика двигателя: пружина лопнет, шкив оторвется. Но такие случаи, когда требуется полностью заменить узел стартера, встречаются крайне редко. В большинстве случаев, чтобы зафиксировать механизм, достаточно положить новую пружину или заменить шнур.
Устройство стартёра бензопилы
Проводить диагностику или выполнять ремонт инструмента, гораздо проще и эффективней, при наличии понимания принципа его действия. Чтобы облегчить и ускорить процесс восстановления работы стартера, рекомендуется знать, из чего он состоит и как работает. Общая картина, в предельно наглядном и кратком изложении представлена далее. Начнем с основных компонентов механизма:
- Крышка стартера – основа крепления деталей и их защита. Необходима для внутренней циркуляции воздуха, нагнетаемого вращением маховика, обеспечивающего охлаждение двигателя.
- Ручка – внешний элемент с закрепленным концом троса, намотанного на барабан и раскручивающего его при вытягивании из корпуса.

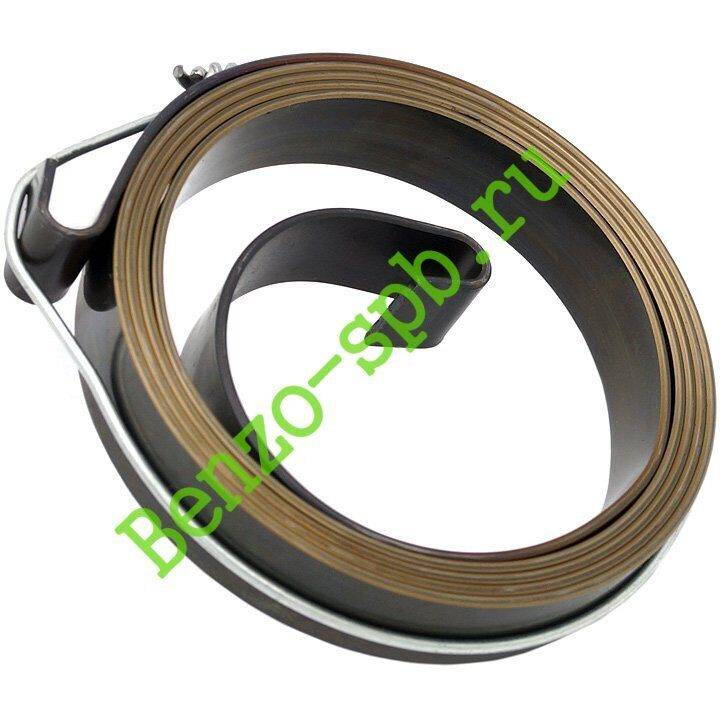

- Ленточная пружина – выполняет возврат барабана в исходное положение, наматывая тросик обратно.
- Корпус пружины – обеспечивает изоляцию ленточной пружины и фиксирует её конец во избежание прокручивания при натяжении.
- Барабан стартера – центральный элемент механизма, взаимодействующий со всеми деталями. Имеет отверстие для фиксации и паз для наматывания троса.
- Пружина храповика – выполняет вспомогательную роль, добавляя несколько оборотов после полного вытягивания тросика. Присутствует не у всех моделей бензопил и может иметь ленточную или винтовую форму.
- Храповик – внешняя часть барабана, с зацепными выступами, упирающимися в собачки маховика при выдергивании рычага.
- Собачки – подпружиненные упорные элементы, передающие вращение с барабана на маховик и коленвал. Точная форма и расположение, обеспечивают уверенный зацеп зубьев храповика при вытягивании троса, и свободный ход в обратную сторону, при сматывании.
Рассмотрев основные компоненты и их функциональные назначения, можно пролить свет на более насущную тему и разобрать принцип действия стартера бензопилы по цепочке взаимодействий деталей механизма. Процесс запуска начинается с выдергивания рукоятки, которая вытягивает тросик, раскручивая тем самым барабан с храповиком. Зубья храповика упираются в закрепленные на маховике собачки, и передают вращение на коленвал.
За один секундный рывок рукоятки, маховик и вал совершают порядка 4-х оборотов, приводя в действие всю систему пилы. За это мгновение, в камеру сгорания подается топливно-воздушная смесь, а образованная в катушке искра её воспламеняет, отталкивая поршень, который начинает вращать коленвал уже изнутри двигателя. В большинстве случаев, исправная, холодная пила заводится с 3-4 рывков, а с облегченным запуском ещё быстрее.
Замена храповика
Главный элемент, передающий вращение на маховик, подвергается серьёзному износу в местах контакта. Зубья пластикового храповика (шкива), упирающиеся в собачки (особенно железные), имеют свойство скалываться или стираться, серьёзно усложняя процесс запуска. Вторая проблема относится к храповику с облегченным стартом, соединяющийся с барабаном через пружину, которая может обломиться в месте крепления. Ленточную пружину можно восстановить, следуя изложенной выше инструкции, а при сколе винтовой, конструкцию придется заменить. Как снять и установить храповик стартера бензопилы показано далее:
Снимаем стартер и откручиваем главный крепежный винт конструкции с шайбой.
Если шкив стартера для бензопилы неразборный, значит его замена потребует извлечения шнура. Просто развязываем узел на ручке и вытягиваем через все отверстия (рукоятка, корпус, барабан). Если же храповик разборный и барабан замены не требует, просто аккуратно их разъединяем, чтобы не пружина не вылетела.
Фиксируем шкив винтом с шайбой и устанавливаем стартер на бензопилу.
Восстановление пружины
Самый популярный случай поломки связан со скалыванием крепежного уха главной ленточной пружины, осуществляющей сматывание тросика. Искать и покупать новую запчасть не обязательно, поскольку процедура требует минимум времени и инструментов. Понадобится всего 2 вещи: источник огня (газовая горелка или плита) и плоскогубцы.
Аккуратно вынимаем пружину из корпуса. Можно поддеть шлицевой отверткой.
На месте обломанного уха, следует сделать новое, выполнив обыкновенный сгиб ленты. Чтобы металл не лопнул, перед сгибом его необходимо нагреть докрасна и согнуть до остывания (лучше это делать прямо над огнем).
Форма и размер загибаемой части, должны быть идентичны оригиналу, чтобы плотно прилегать к выступу ограничителю. Как заправить пружину в стартер бензопилы и сохранить свои нервы, рассказано ниже. Прежде же чем приступать к установке, дождитесь полного остывания.
Как натянуть пружину
Ремонт пружины
Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Простой ремонт стартера бензопилы repair starter chainsaw как правильно натянуть цеп на. Упругие свойства пружины не изменятся.
Натягивание пружины ПИМ
Пружина натягивается при надетом на барабан полотне. Натяжение и настройка ПИМ производятся по следующему алгоритму:
- на полотно надеваются тяговые пружины (идут в комплекте);
- пружинный механизм натягивается (количество оборотов зависит от диаметра вала и массогабаритных характеристик полотна – узнать примерное число оборотов можно из специальной таблицы);
- пружина фиксируется специальными скобами-стопорами;
- тяговые пружины заправляются в вал в специальные прорези, расположенные на его концах;
- стопор пружины снимается;
- проверяется плавность и скорость хода полотна (обязательно нужно придерживать его рукой, чтобы исключить резкие удары стопоров на нижнем ламеле о край короба и, если стопоры ещё не установлены, избежать полного наматывания полотна на вал).
Практические рекомендации
Для того чтобы сопоставить отверстия для фиксации шнура в шкиве и корпусе, возможно, придется сделать еще несколько поворотов. Новый канат продевают в технологическое отверстие и делают петлю или узел: это позволит ей выскользнуть из шкива. Веревку отводят в сторону, чтобы она не мешала дальнейшим работам. Далее необходимо зафиксировать шкив.
Сначала требуется установить на место пружину плавного запуска. Она может быть использована прежняя, если в ней не обнаружены повреждения. или новая при необходимости замены. Поверх пружины устанавливают зажим стартера, который закрепляется специальным винтом. В статье расскажем как отрегулировать как отрегулировать карбюратор на бензопиле видео. Он надежно фиксирует зажим на длительное время, не допуская его перекоса и раскачивания. У меня болтаются шпильки крепления карбюратора на бензопиле полотне как ее поменять? После этого надо сделать несколько витков веревки и запустить ее вовнутрь. Крышку с собранным стартером устанавливают на место. При помощи винтов производят ее закрепление.
После окончания ремонта и сборки можно приступать к работе. Самостоятельный ремонт стартера не занимает много времени и не требует сложных навыков, однако экономит время и средства, если выполнять такие работы в сервисном центре.
К ремонту бензопилы необходимо подходить ответственно и своевременно производить профилактические осмотры, следить за качеством используемого топлива и масла. Эти несложные манипуляции позволят увеличить длительность действия инструмента в рабочем состоянии.
Ремонт пружины
Порядок действий при ремонте пружины системы запуска:
- Демонтировать стартер с корпуса инструмента.
- Снять защитную крышку.
- Намотать шнур с конца шкива, чтобы избежать прокручивания механизма.
- Второй конец шнура продеть в отверстие защитной крышки.
- Вытянуть шнур на 17-20 см, чтобы проверить проворачивание шкива пружинного механизма.
- Проверить работу пружины после вытягивания и отпускания механизма.
- Открутить с боковой части генератора круг шкива, убрав 3 крепежных болта.
- Демонтировать шкив и шнур.
- Проверить состояние деталей на износ и наличие повреждений и обрывов. Если обрыв пружины небольшой, то можно устранить дефект при помощи сварки.
Как починить стартер на бензопиле
Причиной неисправности системы запуска бензопилы могут быть:
- Приводной шкив. Эта деталь подвергается высоким осевым и радиальным нагрузкам, поэтому перед началом работы рекомендуется осмотреть шкив на наличие повреждений и трещин на тыльной стороне корпуса. При необходимости отремонтировать деталь или заменить ее на новую.
- Пружинный механизм. Если он потерял свои свойства или на нем есть трещины или прорывы, необходимо заменить этот элемент. Также рекомендуется осмотреть места крепления на наличие дефектов.
- Веревка системы запуска. Следует осмотреть веревку на износ и наличие повреждений. При необходимости заменить деталь и установить ее на шкив.
Диагностика
Диагностика системы запуска инструмента проводится следующим образом:
- Откручивают крепежные винты и снимают крышку.
- Отворачивают винт, который прикрепляет механизм к защитной крышке.
- Плавно запускают стартер, сняв с него пружину и зажимы.
- Для осмотра на износ и наличие дефектов демонтируют катушку с тросом.
- Проверяют топливную систему на наличие в ней воды. Если внутри системы есть вода, то топливную жидкость необходимо заменить.
- Проводят осмотр силового агрегата на переполнение топливной жидкостью. В этом случае нужно выкрутить и высушить свечу зажигания, дернуть стартер, демонтировав воздушную заслонку.
- Проверяют свечу зажигания на наличие искры.
Как Собрать Пружину Стартера Бензопилы
Стартер для бензопилы. Обучаемся самостоятельному ремонту
Для резвого пуска хоть какой бензопилы требуется стартер. При ускоренном прокручивании коленчатого вала инструмента происходит сжатие подаваемой в движок топливно-воздушной консистенции и её следующее воспламенение. Потому обычная работа стартера для бензопилы определяет работоспособность всего механизма.
Устройство стартера бензопилы
Фактически все ведущие производители бензопил комплектуют свои изделиями стартерами похожего принципа деяния. Неслучайно в специализированных магазинах предлагаются универсальные конструкции стартеров, которые идиентично удачно подходят как для бензопил Штиль, Хускварна, Макита, так и для китайских полуофициальных подделок под нареченные марки. Некими особенностями владеют только стартеры бензопил российского производства (Лесник, Урал и ряд других).
Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При всем этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве меж поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт меж храповиком и шлицами пропадает, и вал останавливается.
С повышением объёма мотора растёт и нужное количество топливно-воздушной консистенции, нужной для её следующего воспламенения, потому количество рывков за пусковой тросик для пил большой мощности возрастает. Потому с целью ускорения возврата барабана используются заневоленные возвратимые пружины, сделанные из сталей с высочайшими упругими качествами.
Облегчение пуска бензопилы реализуется последующими методами:
- Подготовительным обогащением рабочей консистенции, зачем в конструкции карбюратора имеется особая заслонка.
- Установкой автоматического декомпрессионного клапана, обеспечивающего понижение рабочего давления в цилиндре бензопилы.
- Установкой дополнительной пружины, которая в процессе перемещения тросика упрощает раскручивание коленчатого вала.
- Наличием в конструкции неких бензопил (к примеру, Partner серии S, Maxcut и др.) праймера – насоса, обеспечивающего подготовительную подкачку горючего.
Ремонт стартера бензопилы . Своими руками.
Как самому сделать стартер на бензопиле? Как согнуть пружину на стартере бензопилы? Как намотать пружину
Ремонт стартера бензопилы
При частых запусках бензопилы некоторые детали стартера постоянно подвергаются динамическим нагрузкам. В результате может лопнуть тросик, выкрошиться несколько зубьев храповика, а вал – будет проворачиваться со значительно меньшей скоростью. Поэтому ревизия и даже ремонт стартера — операции, проводимые иногда несколько раз за сезон.
Замена шнура
При его вытягивании происходит постоянное трение тросика о корпус стартера
Для замены разбирают корпус узла, и осторожно приподнимают храповой барабан таким образом, чтобы не допустить соскакивания со своих гнёзд возвратной пружины. Вернув пружину обратно в как разобрать стартер, стартера бензопилы своими
Лучше такую работу выполнять вдвоём: помощник фиксирует пружину, в то время, пока производится замена тросика. После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается.
Ремонт пружины
Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Упругие свойства пружины не изменятся.
Как натянуть пружину
Ремонт пружины
Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Простой ремонт стартера бензопилы repair starter chainsaw как правильно натянуть цеп на. Упругие свойства пружины не изменятся.
Натягивание пружины ПИМ
Пружина натягивается при надетом на барабан полотне. Натяжение и настройка ПИМ производятся по следующему алгоритму:
- на полотно надеваются тяговые пружины (идут в комплекте);
- пружинный механизм натягивается (количество оборотов зависит от диаметра вала и массогабаритных характеристик полотна – узнать примерное число оборотов можно из специальной таблицы);
- пружина фиксируется специальными скобами-стопорами;
- тяговые пружины заправляются в вал в специальные прорези, расположенные на его концах;
- стопор пружины снимается;
- проверяется плавность и скорость хода полотна (обязательно нужно придерживать его рукой, чтобы исключить резкие удары стопоров на нижнем ламеле о край короба и, если стопоры ещё не установлены, избежать полного наматывания полотна на вал).
Практические рекомендации
Для того чтобы сопоставить отверстия для фиксации шнура в шкиве и корпусе, возможно, придется сделать еще несколько поворотов. Новый канат продевают в технологическое отверстие и делают петлю или узел: это позволит ей выскользнуть из шкива. Веревку отводят в сторону, чтобы она не мешала дальнейшим работам. Далее необходимо зафиксировать шкив.
Сначала требуется установить на место пружину плавного запуска. Она может быть использована прежняя, если в ней не обнаружены повреждения. или новая при необходимости замены. Поверх пружины устанавливают зажим стартера, который закрепляется специальным винтом. В статье расскажем как отрегулировать как отрегулировать карбюратор на бензопиле видео. Он надежно фиксирует зажим на длительное время, не допуская его перекоса и раскачивания. У меня болтаются шпильки крепления карбюратора на бензопиле полотне как ее поменять? После этого надо сделать несколько витков веревки и запустить ее вовнутрь. Крышку с собранным стартером устанавливают на место. При помощи винтов производят ее закрепление.
После окончания ремонта и сборки можно приступать к работе. Самостоятельный ремонт стартера не занимает много времени и не требует сложных навыков, однако экономит время и средства, если выполнять такие работы в сервисном центре.
К ремонту бензопилы необходимо подходить ответственно и своевременно производить профилактические осмотры, следить за качеством используемого топлива и масла. Эти несложные манипуляции позволят увеличить длительность действия инструмента в рабочем состоянии.
Ремонт пружины
Порядок действий при ремонте пружины системы запуска:
- Демонтировать стартер с корпуса инструмента.
- Снять защитную крышку.
- Намотать шнур с конца шкива, чтобы избежать прокручивания механизма.
- Второй конец шнура продеть в отверстие защитной крышки.
- Вытянуть шнур на 17-20 см, чтобы проверить проворачивание шкива пружинного механизма.
- Проверить работу пружины после вытягивания и отпускания механизма.
- Открутить с боковой части генератора круг шкива, убрав 3 крепежных болта.
- Демонтировать шкив и шнур.
- Проверить состояние деталей на износ и наличие повреждений и обрывов. Если обрыв пружины небольшой, то можно устранить дефект при помощи сварки.
