Описание бренда Урал
Бензопила «Урал» — инструмент, изготавливаемый на машиностроительном заводе, расположенном в городе Пермь. Производитель данных бензопил — предприятие Уралмаш, Уралсталь. Первая пила была произведена заводом в 1935 году, за время деятельности завода было выпущено более 15 миллионов бензопил.
Разрабатывалась данная пила с определенной целью — в качестве универсального строительного инструмента, принадлежащего к классу профессиональных пил для валки деревьев. В настоящее время популярны, как профи пилы, так и бытовые бензопилы и электропилы от производителя Уралмаш и Уралсталь. Знатоки утверждают, что «Урал» — это своеобразная модификация всем известной советской «Дружбы».
Бензопилы Урал применялись в лесхозах, на лесозаготовительных производствах, в то время как «Дружба» более использовались в бытовом сегменте. Современность показывает, что тенденция сохранилась, бензопилы и электропилы Урал нередко применяют на строительствах бань, деревянных домов, заготовки балок и распила досок, бревен, для заготовки дров на зиму.

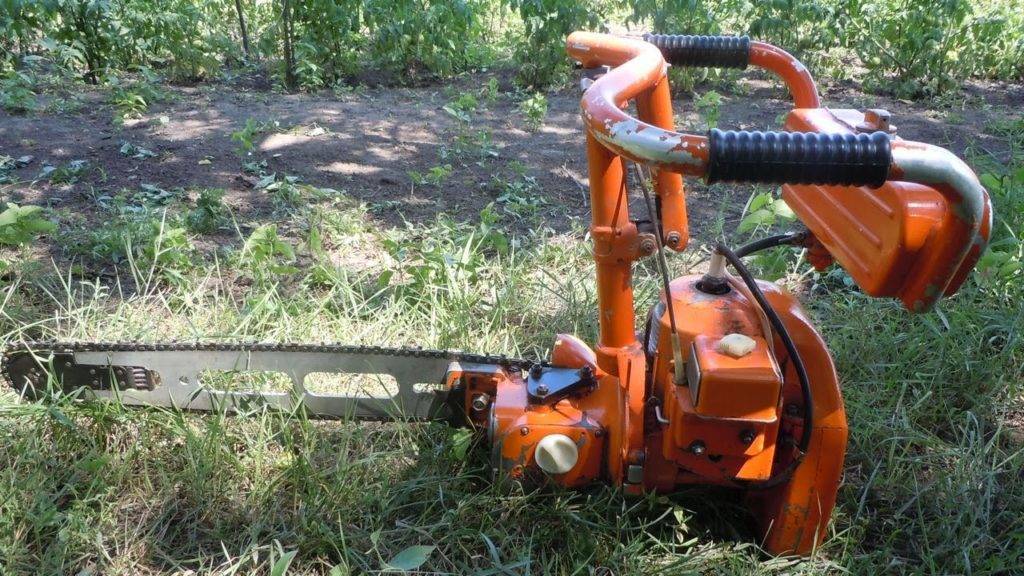

Бензопила Урал 2Т
Устройство бензопилы Урал
От своих рыночных аналогов, созданных на территории стран постсоветского пространства, бензоинструменты Урал отличаются улучшенной балансировкой, продуманной эргономикой и облегченной конструкцией. Это упрощает эксплуатацию моделей Урал, как в легкодоступных местах, так и при работе в условиях ограниченного пространства.
В основу бензопил бренда Урал вложен мощный бензиновый 2-тактный высококачественный 1-цилиндровый двигатель, оборудованный цилиндром с полностью хромированными внутренними стенками, усиленным кованым поршнем и объемным топливным резервуаром с широкой горловиной. Стартер фирменной модели Урал – ручной. Он имеет свободный доступ для замены пружины и очистки от пыли.
За непрерывную связь встроенного двигателя и пильных органов в базовое устройство бензопилы Урал входит высококачественное сцепление, отличающееся неприхотливостью в регулярном обслуживании и высокой пригодностью к ремонту.
Производитель предварительно предусмотрел в комплекте каждой модели Урал долговечную пильную гарнитуру, которая включает в себя металлическую шину и цепь. Для смазки цепи в устройстве бензоинструмента предусмотрен нерегулируемый масляный насос, получающий смазку из отдельного масляного резервуара. Шина модели оснащена несколькими самоочищающимися канавками, сквозь которые масло подается на цепь, и распространяется по всей ее длине.
Эксплуатационное руководство к бензопиле Урал 2Т Электрон
Инструкция является неизменным спутником бензопилы Урал — это паспорт цепной пилы, где собрана полная информация об инструменте:
- Устройство и схемы бензопилы Урал.
- Этапы сборки инструмента.
- Комплектация.
- Требования безопасности при пилении и во время обслуживания бензопилы.
- Таблица с характеристиками модели 2Т Электрон.
- Последовательность введения бензоинструмента в эксплуатацию.
- Инструкция по запуску цепной пилы.
- Период приработки двигателя бензопилы.
- Способы и приемы пиления.
- Проведение технического обслуживания бензопилы Урал 2Т Электрон.
- Перечень возможных неисправностей, причин их возникновения и способы устранения.
Цепная пила Урал 2Т Электрон, устройство, рабочие схемы

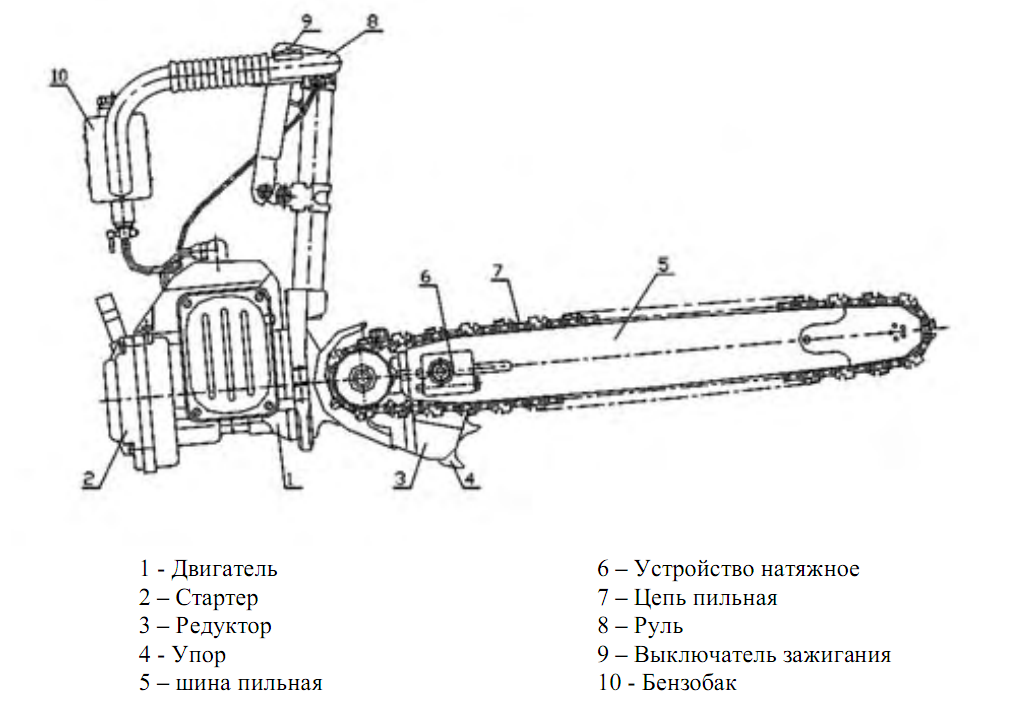

На фото показано как устроен легендарный агрегат, также мы видим перечень его основных узлов:
Устройство бензопилы Урал 2Т Электрон
Ниже представлена схема зажигания:
Комплектация Урала 2Т Электрон
Стандартный комплект поставки состоит из:
- бензомотор на 5,5 л. с.;
- рама и рукоятки;
- пусковой тросик;
- топливный бак;
- бензопровод;
- муфта сцепления;
- система активизации силового агрегата;
- система зажигания;
- кнопка запуска;
- свеча зажигания;
- глушитель;
- распилочный узел;
- коробка;
- эксплуатационное руководство.
Меры безопасности при работе с цепной пилой
- Обязательно использовать средства индивидуальной защиты (перчатки, очки, беруши/наушники, маска) и удобные одежду и обувь.
- Заливать только свежее топливо. Заправку производить вдали от рабочей зоны.
- Курение возле бензопилы Урал 2Т Электрон категорически запрещено.
- Следить за состоянием цепи, не пилить тупой цепью.
- Проводить обслуживание бензоинструмента при выключенном моторе.
- Убрать из зоны действий посторонних.
- Изучить способы и приемы работы с бензоинструментом.
Последовательность введения в эксплуатацию бензопилы Урал 2Т Электрон
- Бензопила собирается в единую конструкцию.
- Монтируется режущий узел, натягивается цепь.
- Готовится топливная смесь.
- Готовое топливо заливается в бак.
- Картер цепной пилы заправляется обычным моторным маслом 10В40.
- Еще раз проверяются все крепежи.
- Выполняется запуск мотопилы.
- Проверяются холостой ход и подача смазки.
- В обязательном порядке проводится обкатка двигателя.
Как приготовить топливную смесь для Урала 2Т Электрон
Сколько бензина и масла требуется, чтобы приготовить качественную смесь для Урала 2Т Электрон? Ранее топливная смесь готовилась из бензина АИ-72 и моторного масла для двухтактных моторов. Сегодня 72-й бензин заменяют на 92-й (72 снят с производства), масло берется любое для 2-х тактных моторов. В обкаточный период топливная смесь готовится в следующем соотношении: 1/15. Карбюратор изначально настроен на обкатку, где используется более обогащенное топливо. После ее проведения необходимо снова отрегулировать карбюратор, настроив его на менее обогащенное топливо с соотношением масла к бензину 20/1.
Обкаточный период
Обкатка Урала проводится в 2 этапа:
- Четыре полных бака обогащенной топливной смеси выпаливаются на холостом ходу.
- На следующий день и на протяжении 25 часов бензопилу обкатывают с минимальными нагрузками.
- По окончании обкаточного периода меняется в картере масло, карбюратор настраивается под новый режим.
Цепная мотопила Урал 2Т Электрон, техническое обслуживание
Выделим основные моменты обслуживания:
- Регулярные очистительные работы:
- очистка корпуса;
- режущего узла;
- звездочек;
- карбюратора;
- свечи зажигания;
- фильтра.
- Смазка узлов и механизмов.
- Заточка цепи прямо на шине после каждого пиления.
- Регулировка (при необходимости).
Скачать руководство по эксплуатации
Причины и способы устранения неисправностей бензопилы Урал 2Т Электрон
- Бензопила не хочет заводиться:
- закончилась топливная смесь;
- некачественная смесь;
- зажигание не настроено;
- засорен или не настроен карбюратор;
- требуется чистка фильтра;
- свеча не работает;
- не подключен высоковольтный кабель.
- Дым валит:
- Бензопила сильно визжит при работе:
- топливо обедненное.
- Пила глохнет при нагрузках:
- требуется регулировка карбюратора;
- необходимо заменить смесь;
- почистите фильтр, свечу, карбюратор.
- Сильный стук, визг, посторонние шумы при работе:
- Работа с натугой, мелкая стружка на выходе:
Видео обзор регулировки карбюратора на бензопиле:
Видео
Видео обзор регулировки зажигания на бензопиле:
Видео
Регулировка зажигания: видео
Процесс проверки правильно выставленного зажигания на бензопилах Урал довольно прост. Особенно если четко следовать данному алгоритму:
- Двигатель пилы Урал запускается и на протяжении некоторого времени прогревается.
- Владелец инструмента определяется с наиболее стойкими поворотами шины, а после снижает обороты двигателя.
- Следующий шаг – дерганье стартера. Причем делать это надо как можно резче.
Если двигатель резко набирает обороты, стало быть, система зажигания выставлена верно. Если же этого не произошло, на данном видео вы можете увидеть весь процесс настройки.
Карбюратор является важным элементом любой бензопилы, в том числе и Урал 2 Электрон. Во многом, за счет правильной настройки зависит длительность эксплуатации двигателя и эффективность работы цепной пилы в целом.
Как правильно запустить бензопилу: инструкции
Рассмотрим основные этапы, которых нужно придерживаться для того, чтобы правильнозавестибензопилу Stihl.
- Прежде чем осуществить запуск, необходимо привести в действие цепной тормоз. Он активизируется при нажатии на него по направлению вперед (как показано на фото).
- Снять защитный чехол с шины.
- В случае, если модель имеет декомпрессионный клапан, его стоит привести в положение включения, что позволит облегчить завод мотора инструмента.
- Нажать на топливный насос для уменьшения числа подкачек и облегчения запуска.
- Комбинированный рычаг необходимо включить в режим холодного запуска. Для этого необходимо заблокировать газовый рычаг, а комбинированный рычаг нажать до упора вниз.
- Перед началом запуска системы необходимо обеспечить ровную поверхность. При этом режущая часть должна находиться на расстоянии от земли, иначе при запуске она затупится.
- Возьмите инструмент обеими руками, при этом он должен находиться на земле. Левая рука должна находиться на ручке бензопилы, а правая – у пускового троса. Правой ногой зафиксируйте инструмент, наступив на заднюю ручку.
- Аккуратно натяните тросик пуска правой рукой, до тех пор, пока не почувствуете сильное сопротивление. Приложив усилие, дерните пусковой тросик несколько раз, запуская двигатель ненадолго. При этом, во избежание истирания, рекомендуется тросик тянуть по направлению вверх от корпуса.
- После кратковременного запуска мотор глохнет. Теперь переместите комбинированный рычаг наверх на один щелчок. Рычаг должен принять положение полугаза.
- Еще раз дерните за пусковой тросик, чтобы завести двигатель бензопилы.
- Когда мотор запущен коротким нажатием пальца, приведите в работу рычаг газа. Комбинированный рычаг автоматически будет переведен на состояние холостого хода.
- Не прикасаясь к рычагу газа, переместите бензопилу.
- Потянув ручку на себя, снимите цепной тормоз. Положение левой руки остается неизменным, рука находится на ручке. Цепь будет разблокирована после соответствующего щелчка.
О том, как правильно завести бензопилу, на видео можно увидеть детальное описание. Воспользовавшись этой подробной инструкцией, можно получить навыки того, как заводить бензопилу.
Что делать, еслибензопилане заводится?
Но что же делать в том случае, когда все этапы, указанные в инструкции по эксплуатации, соблюдены, абензопилавсе таки не заводится? Независимо от производителя бензопилы – Stihl, Husqvarna, Partner, Урал, Дружба – можно выделить ряд общих мероприятий по заводу инструмента.
Ниже приведены практические советы профессионалов, которые были проверены на практике и имеют доказанную эффективность:
- Не нервничайте, не пытайтесь регулировать карбюратор бензопилы.
- Отложите инструмент в сторону и дайте ему «отдохнуть». Причина может быть просто в том, что залиты свечи. Дайте возможность им просохнуть.
- Возьмите инструкцию по эксплуатации. Снова повторите попыткузавестипилу. Пильный тормоз при этом включать не надо.
- Если это не помогло, попробуйте снять крышку с корпуса бензопилы и удалить воздушный фильтр. Так вы сможете проверить чистоту фильтра и одновременно облегчить процесс запуска.
- Произведите замену свечей. Если нет возможности установить новые свечи, можно воспользоваться старыми, предварительно сняв и прокалив их.
- В случае, если появился посторонний резкий запах, значит, в двигатель бензопилы попали излишки топлива. Чтобы исправить эту ситуацию, необходимо снять свечу и, перевернув пилу отверстием вниз, слить излишки. Не возвращая пилу в нормальное положение, резко натяните стартер несколько раз. Так вы добьетесь того, что продукты горения покинут камеру. Свечу необходимо насухо протереть и прокалить, а затем снова вкрутить изавести, не устанавливая фильтр.
- Необходимо проверить поверхность поршня на предмет наличия в нем топлива. Если вы выкрутили свечу и сквозь отверстие заметили, что внутри сухо, необходимо ввести в камеру немного топлива с помощью шприца. Причиной проблем в таком случае может стать засор, который мешает подаче топлива к двигателю. Если двигатель удастся запустить с помощью малого количества топлива, то тяга позволит ликвидировать засор и проблема будет решена.
- Два последних действия можно совершать лишь при условии сухой свечи.
- Проверьте исправность стартера. Без стартера бензопилу завести невозможно.
- Проверьте блок зажигания на наличие искры.
- Попробуйте аккуратно снять глушитель инструмента и завести его без него.
Для каждой пилы характерны свои особенности завода. Как завести бензопилу Husqvarna, можно посмотреть на видео. Тщательно соблюдайте инструкцию, и пила прослужит вам длительное время.
Описание и характеристики бензопилы «Урал 2 Электрон»
Предприятием внедрены различные усовершенствования в конструкцию мотопилы. Улучшенную модификацию назвали немного по-другому. Пила по-прежнему используется сотрудниками лесоповала и частниками. О надежной работе инструмента говорит объявление о продаже пилы, изготовленной в 1997 году.
Бензиновая пила «2Т Электрон», как и ее предшественница пила «Дружба», разработана для применения в самых разных климатических условиях, с экстремальной нагрузкой, в труднодоступной местности. Вследствие этого разработана доскональная пошаговая документация для самостоятельного ремонта и настройки механизмов в полевых условиях.
На инструменте имеется система снижения вибрации. Но из-за раздельной узловой компоновки оно превышает нормы безопасной работы. Поэтому эксплуатация бензопилы может продолжаться только на протяжении 1,5 часа в сутки. Эта мера предупредит возникновение профзаболеваний, связанных с вредоносными критериями работы.
Эта бензопила содержит одну особенную характеристику, которая вынуждает смириться с недочетами в механизмах. Она позволяет вести распил как вдоль, так и поперек. Также плюсом является надежность, конструкция ручек высокая, дает возможность не нагибаться, трудиться в полный рост.
Однако специалисты на фоне зарубежного профессионального инструмента отмечают следующие недостатки:
- движок трудится с завышенным образованием выхлопных газов, работник вынужден трудиться в условиях загазованности;
- смесь содержит больше масла, чем на привезенных из других стран пилах;
- сервис пилы требует определенных навыков и сноровки;
- повышенные затраты на горючее;
- отсутствие тормоза цепи.
И это еще не все, в чем данные образцы уступают прогрессивным импортным пилам. Невысокая стоимость ее сохранила продажи. Впрочем, коммерсанты предпочитают заграничную технику. Производство бензопилы «Урал 2 Т Электрон» окончено в 2013 г. В продаже встречаются ранее произведенные пилы.
Технические характеристики бензопилы Урал
Основой бензопилы стал мощный и надежный мотор, Пермский завод хорошо поработал над созданием отличной модели. Заявленная мощность составила 5 лошадок или 3,68 кВт , бензиновый двигатель имел 1 цилиндр и работал в двухтактном режиме. Такие характеристики позволяли считать бензопилу профессиональным устройством, подходящим даже для ежедневной нагрузки.
В обязательном порядке стояла задача сделать мотор еще и экономичным, поэтому «Урал» получил маленький расход топлива в 632 грамма на 1 кВт. Цилиндр получил диаметр 55 мм и объем в 94 см.куб, неплохой показатель даже для модели прежних лет. В итоге общий вес устройства составил 11,7 кг, размеры не маленькие, но вполне удобные для долгого использования.
У бензопилы Урал неисправности и ремонт возникают крайне редко, это характерно высоким качеством всех узлов и надежным мотором. Идеально подойдет для длительной работы, ведь имеет бак емкостью 2 литра, масляный бак увеличили до 0,4 литра.
Распространенные неисправности и ремонт бензопилы Урал
В целом отечественный инструмент показал себя достаточно надежным и простым в обслуживании. Тем не менее, он также поддается поломкам, которые связаны, в основном, из-за неправильной эксплуатации пилы.
Многие новички часто не знают, как завести бензопилу Урал. Сделать это достаточно просто. Для этого следуйте по указанному алгоритму:
- залейте горючее и масло для смазки цепи, после чего несколько раз нажмите праймер для подкачки бензина;
- затем выставьте рычаг дроссельной заслонки в закрытое положение и дерните трос стартера;
- после появления характерного звука переключите рычаг дросселя в среднее положение;
- снова заведите бензопилу и дайте поработать ей около 15 секунд. После этого переведите рычаг дросселя в самый низ и нажмите рычаг газа для прогазовки. Далее можете продолжать работу с бензопилой;
- если после всех проделанных процедур пила нагревается и глохнет, значит нужно еще несколько раз нажать праймер для подкачки горючего.
Далее необходимо выяснить, как правильно обкатать новую бензопилу Урал? Для этого большой бачок агрегата заполняется бензином, смешанным с маслом, а в отдельный бачок для масла заливается смазывающий материал. После этого бензопилу следует завести и дать поработать не менее 10 минут. Затем мотор нужно заглушить и повторить процедуру. На полную обкатку инструмента должен уйти один полный бачок горючего.
Если проигнорировать процедуру обкатки, то вы заметите, что ваша пила сразу же после запуска заводится и глохнет – причина этого кроется в неподготовленном к работе моторе и карбюраторе. Как раз для этого изготовитель пилы и советует делать обкатку.
Часто владельцы пилы сталкиваются с проблемой, при которой слышен звенящий стук двигателя на холостых – бензопила Урал в таком случае ремонтируется достаточно просто. Для этого нужно осмотреть цилиндр – вероятно, он был поврежден при обратном ударе. Устранить неисправность можно путем выравнивания стенок цилиндра. Если он не поддается ремонту, и пила не заводится, то придется покупать новый цилиндр.
Далее нужно изучить, как отрегулировать карбюратор на бензопиле Урал? Для этого инструмент нужно завести и провернуть винт, отвечающий за работу пилы на холостом ходу. Проворачивание винта по часовой стрелке повысит обороты мотора, а против стрелки уменьшит их. Регулировка карбюратора бензопилы Урал должна выполняться после каждых 25 использованных баков с топливом.
Если во время чистки вы заметили, что нет искры, значит, процедуру регулировки необходимо выполнить в момент обнаружения поломки. Следующий важный вопрос заключается в том, как выставить зажигание на бензопиле Урал. Для этого нужно действовать в таком порядке:
- Заведите мотор и прогрейте его на малых оборотах;
- Выставьте наиболее устойчивые повороты шины без движения цепи по ней;
- После этого выставьте минимальные обороты;
- Резко нажмите на рычаг газа. Если обороты мотора мгновенно повысились, значит, зажигание выставлено правильно.
Очень частый вопрос новичков заключается в том, можно ли бензопилу Урал заправлять 92 бензином? Производитель советует заливать 80-ый бензин, поэтому топливно марки АИ-92 не подходит для эксплуатации инструмента. Из-за этого вопрос о том, как перевести на 92 бензин пилу Урал становится одним из самых задаваемых. Для решения этой задачи бензопилу потребуется оснастить новыми клапанами и поршнем. Приобрести их можно в любом магазине по продаже автозапчастей. После замены можно уверенно заливать 92-ое топливо, не переживая за преждевременный износ мотора.
Технические характеристики инструмента Урал
Качественным показателем бренда Урал является мощный и экономичный двухтактный бензиновый мотор. Удобство в эксплуатации и облегченность конструкции делают его незаменимым в таких работах, как постройка деревянного дома, лесопилка, лесозаготовка, бытовые заготовки для придомовой территории. Рассмотрим характеристики бензопилы Урал с подробным описанием преимуществ инструмента.
Бензиновый двигатель
Разработанная для профессиональных целей, бензопила Урал 2 Электрон имеет такие характеристики двигателя:
- Мощность 5 л. с.
- Одноцилиндровый
- Диаметр поршня — 5,5 см, объем цилиндра — 109 куб. см.
- Двухтактный
- Расход бензина при наибольшей мощности – 0,63 л, при рабочей – 0,47 л.
- Частота циклов работы коленвала – 2600 об./мин.
Двухтактный двигатель достаточно мощный и надежный для быстрой рубки дерева в пределах 11 м. куб. в минуту.
Цилиндр
Для улучшения износостойкости, алюминиевый цилиндр покрывается кремниево-никелевым сплавом, называемым никосил. Объем цилиндра в 109 куб. см обеспечивает достаточную мощность для бензопилы. Цилиндр имеет входящий канал для бензиново-газовой смеси, выпускные каналы и продувочные. Исполнением определенных пропорций размеров выпускных и продувочных отверстий обеспечивается качественное проветривание от отработанных газов полости цилиндра.
Бензобак
Объем бака для топлива – 1,6 л, а для масла – 0,24 л.
Для увеличения долговечности двигателя следует использовать марки бензина, указанные производителем в паспорте. В двухтактном моторе стоит применять специальные марки масел, хорошо соединяющиеся с бензином и не оставляющие большого осадка при сгорании в камере.
Бензобак заполняется смесью бензина АИ-72 и моторного масла М-8В. Смазочный бак летом наполняют маслом, а зимой – с добавлением бензина в соотношении 3/1.
Карбюратор
Карбюратор необходим для создания воздушно-топливной смеси настроенной пропорции, поступающей в цилиндр определенными дозами. В инструменте применяется модификация карбюратора КМП-100У. Он должен быть отрегулирован на заводе-изготовителе, однако можно самостоятельно произвести регулировку узла в различных режимах работы для получения максимального КПД двигателя.
Перед первой эксплуатацией рекомендуется подержать инструмент несколько часов с наполненным топливом баком для пропитки мембраны карбюратора.
Длина шины и цепь
Длина рабочей поверхности пилы – 46 см. На неё одевается режущая цепь, требующая периодической заточки и натяжения.
Совет: во время длительного простоя инструмента режущую цепь лучше снимать, а заточку делать удобнее на цепи, одетой на пиле.
Вес бензопилы в сборке около 12 кг.
Удобство эксплуатации
Бензопила Урал 2 Электрон оборудована высокими удобными ручками-держаками, позволяющими работать в разогнутой позе и под толстым снежным покровом. Рама инструмента и держак снабжены уменьшающими вибрацию шарнирами и пружинным узлами для безопасной работы оператора. Агрегат сохраняет рабочее состояние в диапазоне высоких и низких температур. Высокая мощность двигателя ускоряет рабочий процесс.
Неисправности и ремонт бензопилы Урал 2 Электрон
Приобрел бензопилу Урал 2 Электрон. Руководство по эксплуатации этого инструмента было утеряно. Может кто-нибудь описать процедуру регулировки холостого хода, начального положения дроссельной заслонки?
Я в своем инструменте регулирую обороты холостого хода, изменяя длину тросика заслонки. Т.е. грубая регулировка отворачиваю винт, зажимающий тросик, и руками его вытягиваю или ослабляю, для точной регулировки там есть упорный винт около ручки газа.
Провожу ремонт бензопилы Урал 2Т Электрон (1988 г. в.). Купил магнето, поставил — не заводиться, чихает и здорово так дергает за руку (отдает в сторону, противоположную ходу заводки стартером). Ну, думаю, угол опережения зажигания нужно отрегулировать. Результаты — то раньше дергает за руку, то позже. Вопрос у меня возник. Как же все-таки она заводится? Или что-то я не так делаю?
В моей практике когда-то был похожий случай. Только когда двигатель давал отдачу — хлопок и дым валит со всех сторон (и с карбюратора, и из-под картера тоже). Хотя бывало и заводился. Оказалось — штифт на поршне, который удерживает кольцо от проворота ослабился, а так, как он находится напротив перепускного окна, то продолбил в этом окне паз длиной где-то около 6-8 мм. Да плюс подработанная поршневая, в результате перепускное окно открывалось раньше выхлопного. Исследуй цилиндр изнутри, может в этом дело. Вставь туда лист бумаги плотной (по высоте цилиндра) и обведи кусочком карандаша все окна — получишь развертку цилиндра, потом сравни с поршнем. Я именно так определил тогда эту проблему. И еще посмотри: поршень в шатуне не сильно люфтит? Как там кольца себя чувствуют (особенно верхнее)? И померь на всякий случай компрессию.

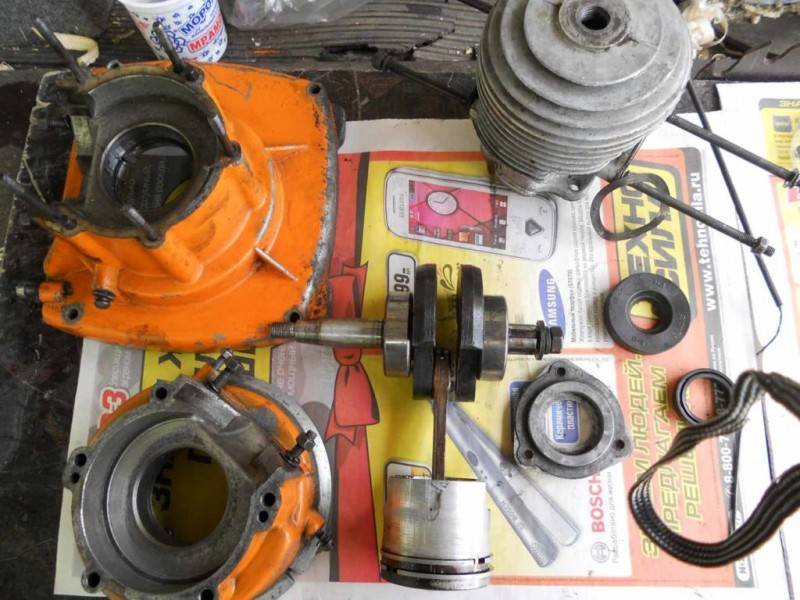

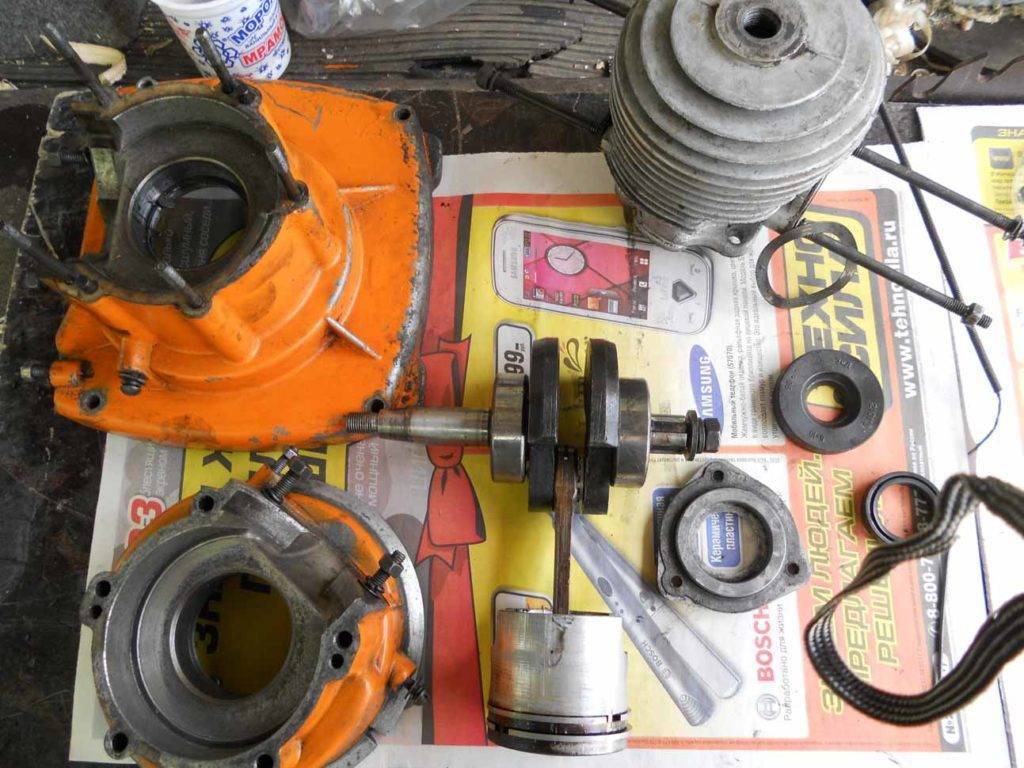

Разобрал поршневую бензопилы Урал 2, осмотрел цилиндр — все отверстия имеют ровные контуры, без каких либо канавок. Даже выработки как таковой нет, что очень странно, так как пила работала довольно много. Поршень тоже нормальный, кольца не закоксованные, сравнил кольца с новыми — никаких отличий в диаметре, единственное, что старые кольца приработанные (гладкие). Поршень на шатуне коленвала не люфтит, штифты которые стопорят кольца тоже в нормальном состоянии (не шатаются). Единственно что меня удивило, что штифты направлены в сторону карбюратора пилы, а не в сторону глушителя, но почитав книжку понял, что так и надо, да и видно что поршень не кто не снимал, не переворачивал. В прочем подтвердились слова, что он в поршневую и не лазил. Стал искать причину в магнето, новое не купил, так как подумал, что куплю наверно идентичное (продают только в одном магазине). Расточил пазы по которым оно поворачивается в картере, результат при самом крайнем положении магнето в одну сторону происходило тоже самое (отдача), а при другом крайнем положении через раз то отдача то эффект готовности завестись. Т. е. наверно все-таки из-за того что не проходит мертвую точку. Посмотрел можно ли еще расточить паз, оказалось нельзя — не дает место крепления катушек. Что делать теперь не знаю, чуть бы еще его повернуть, но как, переставить штифты нельзя, они вкручены в картере на таких «островках». Может переточить шпоночный паз на маховике, но для этого нужно как минимум протяжно-долбежный станок, напильником коряво наверно получиться. Либо искать магнето 100% рабочее.
Краткий обзор бензопилы Урал 2Т Электрон
Назначение этой модели сугубо профессиональное: работа в экстремальных условиях при любых температурах (от +40 до -40), влажности, с большими нагрузками. Бензопила спокойно справлялась с гигантскими стволами деревьев твердых пород (валка, раскряжевка). Ее активно применяли на лесозаготовительных предприятиях, позже — в строительстве срубов, построек из бруса и т. д. Инструмент выполнял продольные и поперечные распилы древесины разных пород.
Цепная пила Урал 2Т Электрон весила 11,7 кг. Мощность одноцилиндрового двухтактного мотора составила 5,5 лошадиных сил. Удобная компоновка основных узлов бензопилы, высокие дугообразные рукоятки и поворачивающаяся на 90 градусов пильная часть позволяли оператору бензопилы производить распил в прямом положении, не наклоняя спину. Специальный валочный гидравлический клин толкал срезаемый ствол в заданном направлении, повышая безопасность оператора бензопилы.
Если у предыдущей модель Урала 2Т автоматическая смазка цепи отсутствовала, то цепь модели 2Т Электрон уже смазывалась принудительно. Масло 10 В40 заливалось в картер редуктора откуда и поступало на цепь.
Пила бензиномоторная МП-5 Урал-2т Электрон
Для распиловки древесины использовались съемные цепи марки МИ-10,26 У-16 «Стронг». Затачивались эти цепи непосредственно на шине в натянутом виде специальным цилиндрическим напильником диаметром 5-6 мм. Заточка производилась после каждой эксплуатации бензопилы Урал 2Т Электрон.
Бензопила имела демпферную виброзащиту, которая оказалась недостаточно эффективной, поэтому вальщики деревьев могли работать с инструментом не более 1,5 часа в сутки, во избежание возникновение профессионального заболевания.
Еще одной особенностью этой модели является отсутствие тормозной системы. Чтобы остановить бензоинструмент необходимо было перекрыть топливный кран. Это отрицательно сказывалось на безопасности оператора.
Замена храповика на бензопиле Урал
Другая причина неполадки бензопилы может быть в сильном износе храповика,который установлен на втулке маховика коленчатого вала бензопилы.В результате такой неполадки не возможно произвести пуск двигателя бензопилы,так как храповик стартера не цепляет храповик бензопилы.Для этого следует разобрать дефлектор,снять крышку картера,затем открутить храповик и заменить на новый.
Фото-6.Снятие дефлектора.
Фото-7.Снятие крышки картера .
Фото-9.Замена храповика.
Редуктор бензопилы Урал
Если во время пиления бензопилы,редуктор издает скрежет или другой посторонний звук,тогда необходимо его разобрать и осмотреть.Вполне возможно что вышла из строя одна из двух конических шестеренок редуктора.Разборку редуктора следует произвести со стороны ведущей звездочки пильной цепи.
Фото-10.Снятие ведущей звездочки. Для более подробного ознакомления с правилами эксплуатации и методами разборки бензопилы,скачай инструкцию.СКАЧАЙ
Фото-11.Демонтаж ведомой конической шестерни.
Фото-12.Замена ведомой конической шестерни.
В случае появления повышенного шума при работе бензопилы,это может означать что произошло разрушение глушителя.В таких случаях следует заменить глушитель.
Фото-13. Замена глушителя.
Фото-14. Отвинчивание винта М 5 глушителя.
Двигатель бензопилы Урал
В процессе эксплуатации инструмента весьма вероятно, что может случиться и такая неполадка:
Двигатель запускается с трудом или нормально,но работает не устойчиво,с перебоями.Вероятные причины в таких ситуациях несколько,перечислим самые основные немного ниже:
1.Не качественное топливо или в топливо попала вода.
2.Из за некачественного топлива забился карбюратор,от частых попыток завести двигатель свеча увлажнилась топливом а в полости картера скопилось много топлива.
3.Негерметичность в соединениях между цилиндром и картером,а также может произойти разгерметизация между карбюратором и цилиндром.
4.Редко, но все же случается-разгерметизация картера бензопилы.
Методы устранения таких причин следующие:
Если причина в некачественном топливе, то следует слить из бензобака все остатки не качественного топлива.Очистить бензопровод,разобрать карбюратор, очистить сетчатый фильтр карбюратора от мусора и собрать его заново,установить на место.Регулировку карбюратора произвести таким образом:
1.Винт полного газа карбюратора завернуть до упора и потом вывернуть обратно на 1/2 оборота.
2.Винт малого газа завернуть до упора,затем вывернуть на один оборот.
Негерметичность соединения цилиндра с картером или карбюратора с корпусом бензопилы устраняют путем затягивания гаек крепления.Следует вывернуть свечу и просушить и прочистить.Бензин из полости картера необходимо продуть следующим образом:
Закрывают топливный кран,затем отвинчивают свечу зажигания,устанавливают стартер и вытягивают трос стартера,затем отпускают его обратно.Такую операцию повторяют много раз, пока не продуется все топливо скопившееся в картере (топливо вылетает через отверстие установки свечи зажигания на цилиндре).
Фото-15.Разборка ведущей муфты.
Фото-16.Демонтаж крышки подшипника.
Фото-17.Демонтаж картера двигателя.
Фото-18.Разборка картера.
Фото-19.Установка новой прокладки на шпильки.
Фото-20.Соединение левой части картера с правой.
бензопила Урал
РЕКОМЕНДУЕМ выполнить перепост статьи в соцсетях!
