Строительный угольник — его виды, назначение и устройство

Из чего изготавливаются угольники

Современные угольники изготавливают из таких материалов, как дерево, пластик и металл

Самыми надежными являются металлические инструменты, которые не подвержены деформациям, что очень важно при выполнении строительных и ремонтных работ. На одной или двух направляющих имеются шкалы, посредством которых можно контролировать расстояние

Длина направляющих составляет от 60 до 1600 мм, что зависит от сферы применения инструмента. Прибор имеет Г-образную форму, поэтому среди специалистов, пользующихся этими инструментами, можно встретить название уголок. Универсальный угольник — это малка. В отличие от угольника, малка имеет шарнирное соединение, что позволяет определять не только прямые углы.

Металлические угольники изготавливаются из углеродистой стали таких марок:

• Х
• У8А
• 9Х
• ШХ15

В процессе изготовления инструмент подвергается термической обработке, что позволяет закалить деталь до высокой твердости величиной 50-58 HRC. Производители выпускают угольники трех классов точности — 0, 1 и 2. Наиболее точными являются устройства с нулевым классом точности, которые применяются в метрологических лабораториях и поверочных службах. Устройства с классом точности 1 используются специалистами — каменщиками, плотниками, слесарями, сварщиками. Менее точные приборы, относящиеся ко второму классу, применяются в быту домашними мастерами.

Это интересно!Угольником также является равнобедренный прямоугольный треугольник, у которого две стороны расположены под прямым углом. Инструмент такой формы является более точным за счет того, что одинаковой жесткости на любом участке плоскости.

Типы поверочных угольников и особенности их применения

Поверочные изделия классифицируют на пять типов, что позволяет применять их в различных сферах. Рассмотрим все типы поверочных устройств, и выясним их назначение.

1. УЛ — лекальный. Сфера применения этого типа инструмента — для разметки и выполнения слесарно-сборочных действий. При помощи лекального прибора можно контролировать перпендикулярность отдельных элементов конструкции. Высокая точность измерений обеспечивается за счет острых измерительных поверхностей. Одна сторона инструмента имеет короткую утолщенную часть, а вторая длинная сторона имеет утонченный профиль
2. УЛП — лекальный плоский также имеет одну короткую, а вторую удлиненную часть, только с одинаковой толщиной профиля. Главное назначение УЛП инструмента в том, чтобы проводить разметочные работы на плоских поверхностях
3. УЛЦ — лекальный цилиндрический прибор имеет вид полого цилиндра, имеющего фаски. Основание прибора и боковая поверхность имеют прямой угол, равняющийся 90 градусов. Цилиндрические угольники используются в качестве эталонных или образцовых инструментов в метрологических станциях и в машиностроении. Устройство выпускается с нулевым и первым классом точности
4. УП — плоский. Состоит из двух сторон, расположенных под углом 90 градусов. Все стороны инструмента плоские, а выпускается он трех видов точности — 0, 1 и 2
5. УШ — с широким основанием. Предназначен инструмент для проверки перпендикулярности плоскостей. Широкое основание позволяет установить прибор на плоскости без применения вспомогательный устройств

Угольники также делятся на три основных вида, которые рассмотрим в следующем разделе.

Что такое угольник и для чего он предназначен

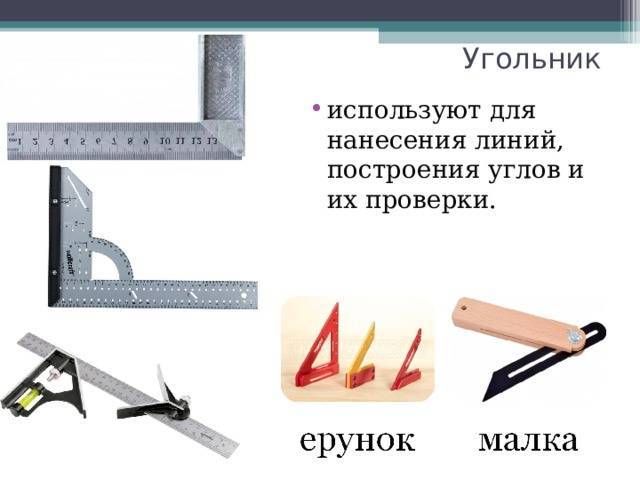

Угольником называется измерительный инструмент, состоящий из двух линеек, расположенных под углом 90 градусов друг к другу. Применяется он в различных сферах — в строительстве, в слесарном и столярном деле, на производстве и т.п. Главное предназначение этого устройства заключается в нанесении прямых линий, расположенных перпендикулярно друг к другу.

Угольник еще называют поверочным, так как с его помощью осуществляется проверка конструкций на наличие брака. Многие используют этот инструмент только для начертания прямых линий под углом 90 градусов, и даже не догадываются о том, что прибором также можно начертить линию с любым другим наклоном.

Главное достоинство рассматриваемого инструмента в том, что он имеет простую конструкцию. Это отражается не только на его стоимости, но и возможности изготовления своими руками. Чтобы сделать угольник, понадобится соединить две линейки, расположив их перпендикулярно друг к другу. Посредством полученного устройства можно наносить не только перпендикулярные линии, но и параллельные.

Это интересно!Угольник — это главный инструмент плотников, строителей и каменщиков, так как с его помощью осуществляется быстрое и точное измерение прямого угла.

Устройство и принцип работы

Возможно, кто-то скажет: «Нашли о чем рассказывать! Самый простой и привычный садово-огородный инструмент…». Но многообразие конструкций заслуживает того, чтобы описать этот инвентарь более подробно.

Тяпка устроена так, что можно обрабатывать землю на некотором расстоянии. Поэтому можно обрабатывать грядки, стоя на дорожке, и не утаптывать землю рядом с посадками.

Устройство инструмента весьма не сложно: это черенок с прикрепленным к нему под некоторым углом лезвием.

Длина черенка и форма лезвия зависят от того, для каких именно работ предназначен этот инструмент.

При работе лезвие тяпки заглубляется в землю, затем при движении «на себя» срезает сорняки и рыхлит почву. От глубины погружения лезвия в грунт зависит глубина рыхления и уровень подрезки сорняков: «под корешок» или по корню.

Лезвие тяпки: формы и угол наклона

Лезвия тяпок, в зависимости от назначения, имеют различные формы и размеры.

Например, для окучивания картофеля, прополки и рыхления широких междурядий используют тяпки с широким, массивным лезвием. Форма его может быть:

прямоугольной, с остро заточенной одной стороной;

треугольная, лезвие которой представляет из себя равносторонний треугольник с двумя остро заточенными сторонами; как правило, противоположная сторона дополнена двумя или тремя зубьями для рыхления;

дугообразная, имеющая лезвие, напоминающее часть круга. Такие тяпки на юге России и в Украине называют «сапки». Этим инструментом удобно формировать широкие лунки или борозды для посева семян;

своеобразной формой тяпки можно назвать и широко рекламируемый плоскорез Фокина;

Как правило, лезвие тяпки жестко фиксировано, угол наклона режущей части тяпки к держаку составляет от 70 до 90 градусов.

Из каких материалов изготавливаются

Лезвие для тяпок изготавливаются из углеродистой, инструментальной или нержавеющей стали. Рабочий орган, изготовленный из углеродистой стали очень хорошо затачивается. Но подвергается коррозии. Хотя, в последнее время появились тяпки, лезвия которых покрыты слоем дюропласта, надежно защищающего от коррозии.

Тяпка с лезвием из нержавеющей стали не только отличается прочностью, но и не требовательна в уходе. Хотя, такой инструмент отнюдь не дешев, но его дороговизна оправдается долгим сроком эксплуатации.

Материал для черенков (держаков) тяпок традиционно деревянный. Знатоки считают, что лучшие черенки получаются из березы. Причем березу для изготовления черенка выбирали растущую на опушке леса, неподалеку от дороги, или одиноко стоящую. Потому что такая березка борется с ветрами, поэтому древесные волокна переплетаются, приобретают особую прочность. На юге для изготовления черенков предпочитают акацию. Потому что эта древесина при ударах пружинит и «не сушит» руку.

Но, согласитесь, было бы странным, если бы прогресс не затронул садово-огородный инструмент. Чтобы снизить вес инвентаря, черенки изготавливают из алюминия, пластика. Но алюминиевый черенок, хотя и легкий, но плохо пружинит при ударах. К тому же весной, в холодное время, даже через перчатки ощущается неприятный холодок.

Продвинутые производители выпускают тяпки с полиамидными черенками, армированными стекловолокном. Такой инструмент долговечен, не подвержен агрессивному воздействию внешней среды, не боится ударных нагрузок.

Зачастую небольшие тяпочки оборудуются рукоятками с прорезиненным покрытием, для обеспечения эксплуатационного комфорта.

Электрическая тяпка

Нельзя обойти вниманием и предлагаемые торговлей электрические тяпки. Внешне они напоминают триммер, которым стригут траву

Выпускаются как работающие от электросети, так и от аккумулятора.

Выпускается как с фрезой, так и со штырями-пальцами, рыхлит почву и удаляет сорняки. В отличие от культиватора или мотоблока, выполняет только поверхностное рыхление почвы.

Тяпка: габариты

Ширина лезвия может колебаться от 5-10 сантиметров у небольших моделей, чаще используемых на клумбах и грядках с овощами, до 15-30 сантиметровых огородных тяпок. Высота лезвия, как правило, не может быть менее 25 мм.

Длина черенка зависит от того, для каких работ применяется. Тяпки с узким, небольшим лезвием, которые используют в работе в цветниках и миксбордерах, на грядках с только что взошедшими морковью и свёклой, могут иметь черенок 15-30 см. Длинные, более 1 метра, черенки помогают снизить нагрузку на спину при работе.

Египетский треугольник в строительстве

Свойства этой уникальной геометрической конструкции заключаются в том, что её построение без применения каких-либо инструментов позволяет построить дом с правильными во всех соотношениях углами.

Важно! Конечно, в идеале лучшим вариантом будет использование транспортира или угольника. Итак, качества египетского треугольника позволяют делать правильные во всех соотношениях углы

Стороны конструкции имеют следующее соотношение друг к другу:

Итак, качества египетского треугольника позволяют делать правильные во всех соотношениях углы. Стороны конструкции имеют следующее соотношение друг к другу:

1. 5,
2. 4,
3. 3.

Чтобы проверить ту ли фигуру вы начертили, используйте хорошо известную ещё со школьной скамьи Теорему Пифагора.

Внимание! Свойства египетского треугольника таковы, что квадрат гипотенузы равен квадратам двух катетов. Для лучшего понимания возьмём приведенную выше зависимость и составим небольшой пример

Умножим пять на пять. В результате чего получим гипотенузу равную 25. Вычислим квадраты двух катетов. Они составят 16 и 9. Соответственно их сумма будет двадцать пять

Для лучшего понимания возьмём приведенную выше зависимость и составим небольшой пример. Умножим пять на пять. В результате чего получим гипотенузу равную 25. Вычислим квадраты двух катетов. Они составят 16 и 9. Соответственно их сумма будет двадцать пять.

Именно поэтому свойства египетского треугольника так часто используются в строительстве. Вам достаточно взять заготовку и прочертить прямую линию. Её длина всегда должна быть кратной 5. Затем нужно наметить один край и отмерять от него линию кратную 4, а от второго 3.

Внимание! Длина каждого отрезка составит 4 и 3 см (при минимальных значениях). Пересечение этих прямых образует прямой угол, равняющийся 90 градусам

Альтернативные способы построить прямой угол на 90 градусов

Как уже упоминалось выше, наилучшим вариантом будет просто взять угольник или транспортир. Эти инструменты позволяют с наименьшими затратами времени и сил добиться нужных пропорций. Главное же свойство египетского треугольника заключается в его универсальности. Фигуру можно построить, не имея в арсенале практически ничего.

Сильно в построении прямого угла помогают простые печатные издания. Возьмите любой журнал или книгу. Дело в том, что в них соотношение сторон всегда составляет ровно 90 градусов. Типографические станки работают очень точно. В противном случае рулон, который заправляется в станок, будет резаться непропорциональными кривыми углами.

Как получить египетский треугольник при помощи верёвки

Свойства этой геометрической фигуры тяжело переоценить. Неудивительно, что инженерами древности было придумано множество способов её образования с использованием минимальных ресурсов.

Одним из самых простых считается метод образования египетского треугольника со всеми его вытекающими свойствами посредством простой верёвки. Возьмите бечёвку и разрежьте её на 12 абсолютно ровных частей. Из них сложите фигуру с пропорциями 3, 4 и 5.

Как построить угол в 45, 30 и 60 градусов

Безусловно, египетский треугольник и его свойства очень полезны при постройке дома. Но без других углов вам обойтись всё-таки не удастся. Чтобы получить угол, равняющийся 45 градусам, возьмите материал рамки или багета. После чего распилите его под углом в сорок пять градусов и состыкуйте половинки друг с другом.

Важно! Для получения нужного наклона вырвите лист бумаги из журнала и согните его. При этом линии изгиба будут проходить через угол

Края должны совпасть.

Как видите, свойства фигуры позволяют гораздо проще и быстрее построить геометрический конструкт. Чтобы добиться соотношения сторон в 60 градусов нужно взять один треугольник на 30º и второй такой же. Обычно подобные пропорции необходимы при создании определённых декоративных элементов.

Внимание! Соотношение сторон на 30º нужно, чтобы сделать шестиугольники. Их свойства востребованы в столярных заготовках

Сведения о методах измерений

Для измерения углов применяют следующие методы:

1. Путем сравнения с эталонными образцами.
2. Гониометрическим способом, который основан на использовании измерительных устройств с угломерной шкалой.
3. Тригонометрический способ, заключающийся в определении параметров, которые жестко связанных с углом посредством тригонометрическим путем.

Методы измерения угломерным инструментом

Размер угла, в абсолютных единицах измеряют с помощью мерительного инструмента под названием угломерный инструмент. У этого термина есть множество аналогов – транспортир, гониометр, секстант, астролябия и пр. Эти приборы отличают по точности выполняемых измерений, они могут иметь разное устройство, но принципы измерения одинаковы. Чаще всего на практике применяют нониусные угломеры.

Конструкция угломера

Это устройство относят к измерительным приборам механического типа. Их главная задача проведение измерения геометрических углов в деталях и конструкциях.

Конструкция угломера универсального

Угломерный инструмент с нониусом относится к механическому типу измерительных приборов, которые служат для измерения геометрических углов в различных деталях и конструкция. Результаты измерения представляются в градусах, наличие дополнительной шкалы, существует возможность получать более точные результаты. Эта дополнительная шкала и называется нониусом. Ее закрепляют на удлиненной линейке. Благодаря использованию этой шкалы точность измерений может быть получена в пределах десятых долей градуса.

Один из самых распространенных угломеров является модель 4УМ. С его помощью можно выполнять замеры в диапазоне от 0 до 180 градусов. Этот измерительный прибор отвечает требованиям ГОСТ 5378-88. Основная сфера его применения – это промышленность, связанная с производством деталей, металлоконструкций. Кроме этого ее применяют в ремонтном производстве.

К основным преимуществам этого прибора – его точность. Его применение позволяет оперировать довольно точными цифрами и именно это обеспечило его спрос среди специалистов в различных отраслях промышленности. Как и большинство механических приборов измерения, угломерный инструмент отличается длительностью эксплуатации, у него нет какого-то определенного срока годности, разумеется, при полном соблюдении правил эксплуатации и хранения.

К недостаткам этого класса приборов можно отнести сложность в ремонте. В этом изделии нет деталей, которые можно просто заменить, они сложны в изготовлении и чаще всего их приходится заказывать на заводе производителе.

Кстати, нередко приборы для проведения механических измерений часто сравнивают с электронными, и хотя они выглядят довольно устаревшими, они до сих пор находятся в строю.

Критерии выбора

При покупке инструмента нужно учитывать его основные технические параметры.

Производитель

Гарантией точности и долговечности угольника является покупка качественного инструмента. Выбрать такой вариант можно при рассмотрении моделей известных торговых марок:

• Matrix;
• Энкор;
• STAYER;
• ЗУБР;
• Вихрь;
• KRAFTOOL;
• FIT;

Длина и ширина

Размеры элементов угольника могут быть разные. Наиболее точные замеры снимаются с применением инструмента с длинными сторонами. Для домашнего использования достаточно 150-300 мм. Для выполнения разных видов работ лучше выбрать прибор до 600 мм. Профессионалам больше подойдут модели до 1000-1720 мм.

Диапазон показателей длинной стороны – 90-1720 мм, короткой – 25-1220 мм.

Особенности конструкции

Любой угольник имеет выставленный прямой угол. Путём усовершенствования классического варианта были разработаны следующие модификации:

• складной инструмент;
• с транспортиром;
• с уровнем;
• с двухсторонней разметкой.

В одной модели могут совмещаться функции линейки, рейсмуса, ерунка, малки, уровня и других приспособлений.

Материал

Измерители бывают алюминиевыми, стальными, сделанными из нержавейки, и с чугунным основанием. Высокой прочностью характеризуются два последних вида. Алюминий имеет низкую жёсткость, что может повысить процент погрешности при нанесении разметки. Современные алюминиевые модели лишены такого недостатка благодаря использованию экструдированного профилированного материала.

Угломер Kraftool 34290

Шкала

На линейку инструмента могут наноситься деления шкалы. Чаще всего используется один из вариантов:

• метрическая (числа идут по рангам, разделяются интервалами, определено строгое положение нулевой точки, величины имеют абсолютные значения);
• дюймовая.

Встречаются также модели с двойной шкалой. Разметки в них наносятся на разные края линейки.

Класс точности

Измерителям присваивается определённый класс точности. В классификацию входят три класса: 0; 1,0; 2,0. Самым точным считается нулевой класс.

Длина в сложенном виде

При покупке складной конструкции нужно учитывать длину инструмента в сложенном виде. Это облегчит транспортировку

Стоит обратить внимание также на качество фиксации линеек. Малейший люфт искажает данные

Диапазон длины большой стороны представлен значениями от 60 мм до 1600 мм. Складные модели, как правило, способны уменьшаться вдвое.

Вес

Единицей измерения являются граммы. Чем легче инструмент, тем удобней с ним работать. Однако не все облегчённые материалы отличаются высокой жёсткостью, долговечностью. Любые деформации провоцируют погрешности при разметке. Поэтому при выборе модели нужно учитывать не только вес, но и жёсткость.

Металлический угольник комбинированный

Широко используется угольник комбинированный, он имеет двухстороннюю разметку. Такая конструкция позволяет измерять, контролировать любые углы. В этот механизм встроен пузырьковый уровень, имеет преимущества перед пользователем:

• разметка внешних и внутренних углов;
• широкий диапазон измерений от 20 до 170 градусов;
• позволяет одновременно видеть несколько углов;
• можно комбинировать различные позиции;
• легко собирается и разбирается.

Как правильно выбрать металлический уголок

листом

Удобнее инструмент с нанесением измерительных делений с двойной шкалой. Ручка изготавливается из такого же материала, но могут дополнить другим. Обычно ручку делают с резиновыми вставками на металлической либо пластиковой конструкции.

Существует много разновидностей слесарного металлического уголка. Он есть маленьких и больших размеров, выбираем по назначению. Выпускаются модели с элементом уровня, индикатор уровня вставляется в одну из плоскостей, удобен в использовании, одновременно проверяет правильность угла и уровень поверхности.

Угольники подразделяют по классу точности, изготавливаются три класса: 0; 1; 2. Обозначение — О, наиболее высокоточные.

УП 100*60 Кл.1 расшифровывается так: угольник поверочный имеет размер 100 мм на 60 мм, класс точности № 1. Так маркируется измерительный инструмент.

Металлические уголки готовят из:

1. инструментальной легированной стали;
2. цементируемой стали;
3. углеродистой стали.

Цена уголка зависит от стоимости материала.

Металлические уголки отличаются не только плоскостями, но и значением углов в градусах 45, 60, 90, 129, 30, 120. Остальные значения углов выполняют шаблонными вариантами.

Что такое угольник и для чего он предназначен

Угольником называется измерительный инструмент, состоящий из двух линеек, расположенных под углом 90 градусов друг к другу. Применяется он в различных сферах — в строительстве, в слесарном и столярном деле, на производстве и т.п. Главное предназначение этого устройства заключается в нанесении прямых линий, расположенных перпендикулярно друг к другу.

Угольник еще называют поверочным, так как с его помощью осуществляется проверка конструкций на наличие брака. Многие используют этот инструмент только для начертания прямых линий под углом 90 градусов, и даже не догадываются о том, что прибором также можно начертить линию с любым другим наклоном.

Главное достоинство рассматриваемого инструмента в том, что он имеет простую конструкцию. Это отражается не только на его стоимости, но и возможности изготовления своими руками. Чтобы сделать угольник, понадобится соединить две линейки, расположив их перпендикулярно друг к другу. Посредством полученного устройства можно наносить не только перпендикулярные линии, но и параллельные.

Это интересно! Угольник — это главный инструмент плотников, строителей и каменщиков, так как с его помощью осуществляется быстрое и точное измерение прямого угла.

https://youtube.com/watch?v=0RHzqT_sk80%3F

Устройство инструмента

Угольник является измерительным атрибутом. Он состоит из 2-х линеек, которые закреплены между собой под углом 900. Используют его в самых разных отраслях. Особенно он популярен в строительном, столярном и слесарном производстве, необходим для нанесения на заготовки прямых линий, расположенных под углом 900.

Используется также в качестве поверочного устройства. Прибор многофункционален. С его помощью можно наносить линии под любым углом. Им проверяют поверхности на соблюдение перпендикуляра.

Основным достоинством измерительного прибора является простая конструкция. Устройство имеет низкую цену. При желании, его можно изготовить своими руками. Для этого понадобятся 2 линейки, которые соединяются на концах в строго перпендикулярном расположении. Инструмент поможет наносить не только не только линии под прямым углом, но и параллельную разметку.

Материал изготовления

Для производства используются разные составляющие. Изготовителями применяется пластик, металл и дерево. Самым надежным материалом считается металл. Такие модели обладают достаточной прочностью. Они не подвержены деформации. Этот момент очень важен в строительной сфере. На одной или двух сторон приспособления расположены измерительные шкалы. Они предназначены для нанесения разметки и контроля расстояния.

Длина линеек разнится, этот показатель варьируется от 60 до 1600 мм, все зависит от сферы применения изделия. Обычно инструмент имеет форму в виде буквы Г. Поэтому дома многие называют устройство уголком. В продаже можно увидеть универсальное устройство. Оно имеет на стыке шарнирное соединение. Это дает возможность выставить не только перпендикуляр. Называется инструмент малкой. Для производства металлических уголков используются такие марки стали, как Х, У8А, ШХ15, 9Х.

Качественный инструмент должен проходить температурную обработку. Это позволяет получить высокую твердость, что положительно сказывается на эксплуатации приспособления. Бывают 3 класса точности (0, 1, 2). Самым лучшим считается нулевой показатель. Такой инструмент применяется для поверочных работ. Метрологические лаборатории их тоже используют. Модели с первым классом погрешности пользуются успехом в строительной отрасли, слесарном и столярном деле. Второй класс имеет неточности в работе. Его обычно приобретают для эксплуатации в домашних условиях.

2а. ПРАВИЛА ПРИЕМКИ

2а.1. Для проверки соответствия угольников требованиям настоящего стандарта предприятие-изготовитель должно проводить приемочный контроль, периодические испытания и испытания на надежность.

(Измененная редакция, Изм. № 3).

2а.2. При приемочном контроле каждый угольник проверяют на соответствие требованиям пп. 2.1- 2.7, 2.9- 2.11.

2а.3. Периодические испытания проводят не реже раза в три года. Периодическим испытаниям подвергают не менее трех угольников, из числа прошедших приемочный контроль, на соответствие всем требованиям настоящего стандарта.

При этом показатели п. 2.17 подтверждаются результатами анализа подконтрольной эксплуатации не менее пяти угольников. Результаты анализа подконтрольной эксплуатации считают положительными, если: среднее значение полного срока службы контролируемых угольников не менее 5 лет ( п. 2.17), все контролируемые угольники не достигнут предельного состояния в течение 2,5 лет ( п. 2.17).

Если при испытаниях обнаружено, что угольники соответствуют всем требованиям настоящего стандарта, результаты периодических испытаний считают удовлетворительными.

(Измененная редакция, Изм. № 3, 4).

Специальные виды угольников

Современный вид поверочного угольника крайне удобный в применении это инструмент, дополненный ампулой с жидкостью, как на пузырьковом уровне. Такая конструкция решает проблему невозможности использовать два инструмента и делать отметки одновременно. Если в жизни такой не попадался, посмотрите фото угольника с функцией уровня.

Стыки получаются ровными и аккуратными, а поверхности фиксируются даже вертикально. Угол сварки или пайки можно настраивать в зависимости от необходимости, вообще магнит, как правило, отключается для снятия фиксации без усилий и повреждений свежего шва.

Поверочные угольники — типы и где они применяются

Существует пять видов поверочных угольников, которые нашли свое применение для контроля прямых углов в различных сферах. Рассмотрим более подробно, какие виды поверочных угольников бывают, и чем они отличаются между собой.

1. Лекальный — обозначается в виде букв УЛ. Используется для нанесения разметочных линий. Прибором осуществляется контроль перпендикулярности соответствующих элементов различных конструкций. Главное преимущество прибора заключается в его высокой точности. Достигается это за счет наличия острых измерительных поверхностей. Отличительная особенность инструмента заключается в том, что одна сторона представлена в виде короткой части с утолщенным размером, а вторая длинная с утонченным профилем
2. Лекальные плоские — для обозначения применяется аббревиатура УЛП. Отличительная особенность этого типа инструмента от предыдущего в том, что обе части оснований представлены в виде утолщенного профиля. Служат лекальные плоские угольники для нанесения разметки на плоской поверхности
3. Лекальный цилиндрический или УЛЦ — кардинально отличается по конструкции от предыдущих двух вариантов. Представлен прибор в виде цилиндра с фасками. Основание цилиндра с боковой поверхностью создают высокоточный прямой угол. Приборы представляют собой эталонные или образцовые изделия, которые нашли свое применения в метрологических станциях и в сфере машиностроения. Лекальные цилиндрические угольники имеют не только нулевой, но и первый класс точности, и бывают разной длины
4. Плоские — для их обозначения используется аббревиатура УП. Состоит инструмент из двух плоских оснований. Это самый распространенный вариант угольников, которые выпускаются с разными классами точности от 0 до 2
5. Широкие — свое название они получили по причине того, что одна сторона основания имеет увеличенную конструкцию профиля. Широкое основание предназначается для того, чтобы иметь возможность расположения инструмента на плоской поверхности без его удержания. Широкие угольники маркируются в виде двух букв УШ

В домашнем хозяйстве применяются обычные плоские угольники. Они в свою очередь классифицируются на три вида, с которыми следует ознакомиться более подробно. Зная, какие виды плоских угольников бывают, не составит большого труда осуществить их правильный выбор в зависимости от поставленной задачи.

Как правильно выбрать угольник для работы

Зная, какие виды и типы угольников бывают, можно приступать к выбору инструмента. Если планируется эксплуатировать устройство в домашней мастерской, тогда вовсе не обязательно покупать эталонный уголок. Для дома используются инструменты с классом точности 2

При выборе также важно учитывать следующие рекомендации:

1. Размер — чем длиннее стороны уголка, тем выше точность измерений. Если планируется определять углы больших конструкций, тогда стоит выбирать устройства с длиной направляющих до 6 метров. Если прибор используется для разметки керамической плитки ли кирпича, то для этого подходят устройства длиной 15-30 см
2. Угол измерения — если планируется эксплуатация прибора для разметки перпендикулярных сторон, тогда нужно выбирать недорогие варианты классических угольников с неподвижным соединением
3. Наличие разметки — позволяет использовать инструмент не только для разметки перпендикуляров, но еще и в качестве линейки
4. Качество фиксации — чем длиннее направляющие прибора, тем толще они должны быть. Если длина линейки будет большая, но при этом она будет тонкой, то это приведет к большой погрешности измерения
5. Материал изготовления — не всегда металлические угольники удобны в применении, поэтому нужно перед покупкой нужно опробовать прибор. Некоторые мастера предпочитают пользоваться деревянными или пластиковыми приборами

С применением инструмента не возникает никаких трудностей. Для этого необходимо приложить инструмент к плоскости, и провести перпендикулярную линию. Если осуществляется проверка точности прямого угла, тогда торцевой частью инструмент прикладывается к двум перпендикулярным поверхностям, и выполняется проверка.

Стоимость угольника зависит от материала изготовления, длины, толщины направляющих и качества исполнения. Это незаменимый инструмент, который должен быть не только в арсенале специалистов, но и домашних мастеров.

В завершении надо отметить, что угольник — простейший инструмент, который прост в применении, и при этом позволяет изготовить конструкцию с соблюдением высокой точности прямых углов. Причем инструмент предназначен не только для контроля внутренних углов различных соединений, но и наружных.

Главная > Оснастка > Инструмент > Столярный угольник

Столяр – старое и уважаемое ремесло, выделившееся в отдельную профессию от плотничества в 14 веке. Необычность и сложность этой профессии заключается в том, что столяр должен обладать пространственным воображением, навыками работы руками и художественными талантами. В круг его интересов попадает как производство предметов быта, мебели, окон, дверей, так и дизайн интерьеров. Эта профессия требует знаний о различных типах древесины, их качестве, свойствах, назначении, а также о видах их соединения.

Если до промышленной революции столярные работы традиционно выполнялись с деревом, то с развитием производства прибавились и другие материалы — металлы, гипсокартон, ПВХ и т.д.

Поэтому эффективность усилий столяра во многом зависит от используемых им инструментов. И одним из них выступает угольник столярный.

Обычное чертежное приспособление в виде прямоугольного треугольника, необходимое для построения углов – угольник пришел к нам из глубины веков. Сделанный из двух брусков, закрепленных перпендикулярно друг другу, строительный угольник был необходимым инвентарем для каменщиков и плотников, выступал символом их труда. Теперь он стал одним из базовых инструментов и в наборе столяра.

Разновидности поверочных угольников

Различают пять типов данного измерительного инструмента. К ним относится:

1. УЛ – угольник лекальный. Он применяется для разметочных и слесарно-сборочных работ. Основное назначение – контроль перпендикулярности отдельных элементов конструкции. Особенностью данного инструмента являются острые измерительные поверхности, обеспечивающие высокую точность разметки. Короткая сторона имеет утолщенный профиль;
2. УЛП – угольник лекальный плоский. В отличие от УЛ, его короткая и длинная стороны имеют одинаковую толщину. Измерительные поверхности – острые. Инструмент применяется для контроля прямых углов в ОТК. Основное его назначение – разметочные работы на плоских поверхностях;
3. УЛЦ – угольник лекальный цилиндрический. Он представляет собой полый цилиндр с фасками. Его основание и боковая поверхность образуют угол в 90 о . УЛЦ применяется в качестве образцового или рабочего инструмента в метрологии и машиностроении. Он выпускается нулевого и первого класса точности;
4. УП – угольник плоский слесарный. Он применяется для слесарно-сборочных работ, требующих контроль перпендикулярности. УП имеет 2 рабочие стороны, образующие внутренний и наружный угол 90 о . В отличие от других видов инструмента, все его стороны – плоские. УП поставляется нулевого, первого и второго классов точности;
5. УШ – слесарный угольник с широким основанием. Основное его назначение – проверка перпендикулярности деталей. В отличие от УП, он имеет широкое основание, обеспечивающее установку на плоскость без дополнительных приспособлений. Сфера его применения – ОТК, механосборочные цеха, слесарные мастерские и метрологические лаборатории.
