Каким образом крепится полотно в ленточных пилах

Ленточная пила – узкая или широкая?

Люди делят ленточные пилы на широкие и узкие, однако такое название удобно для любителя. На самом же деле принципиальна здесь не ширина ленты, а форма и тип зуба, применяемого на ней. Именно он и определяет квалификацию и характеристики пильной ленты. Взялся было Хозяин за узкую ленту – и дешевле, вроде, и проще в обращении… И скоро понял первое правило: высота зуба не может превышать 20% ширины ленты. Иначе полотно по прочностным характеристикам не выдержит нагрузки. И то верно, люди предупреждали: часто рвутся узкие ленты во время пиления – обычное это у них дело… Если разобраться, высота и шаг зубьев определяют площадь впадины между ними. А от площади впадины напрямую зависит количество опилок, которое может вынести зуб за один проход в пропиле. Оставишь маленькую впадину – не будет нормального выноса опилок, заклинит пила в бревне, забьется… Поэтому для ленточных пил по дереву существует предельная высота зуба – не менее 5 мм. Соответственно и ширина ленты для распиловки бревен не может быть меньше 25 мм.

рис. 1: Узкая и широкая ленточная пила в сравнении

Соседи Хозяина спрашивали: «Как часто рвутся широкие пилы?» Тут он их ничем порадовать и не смог, поскольку разрыв широкой ленточной пилы на станке – явление настолько редкое, что Хозяину, при его грамотном и внимательном отношении к пильному инструменту, ни разу и повидать не пришлось. Как-то «загнал» пилу на высокой скорости по мороженой древесине, почувствовал, что пилит хуже, снял посмотреть, а там несколько трещин по межзубным впадинам… Заварил да точильным камнем прошел как следует. А заодно прикинул и сравнил нагрузку, которую дал на пилу с тем, что с нею в итоге случилось, и понял: чтобы порвать такую, нужно очень постараться! Однако трещины на полотне (узком или широком) – дефект, появляющийся вследствие поведения ленточной пилы на шкивах при пилении. Здесь она может перегреваться, сходить со шкивов, неровно пилить, снижая скорость распиловки. Как этого избежать? Как правильно устроить посадку пильного полотна на шкивы и сохранить его постоянное натяжение при пилении? Пришло время нашему герою разобраться с этими вопросами.

При небольшой высоте зуба приходиться идти на компромисс. Для исключения заклинивания узкой ленты, ее зубья разводятся и подкаливаются. Развел Хозяин зуб – налево, зуб – направо, третий – прямо и так далее. Такой пилой получился полноценный пропил, при котором каждый из этих трех зубьев выносил свои 33% опилок: справа, слева и по прямой, образуя ширину пропила, в котором пила не заклинит. Компромисс есть компромисс, да только маловато будет – 33%. Вот сделать бы уширение пропила за счет напайки твердосплавного наконечника на зуб или наплющить и задать ему форму с уширением, чтоб каждый зуб на все 100% работал! Однако из-за малой высоты зуба узкой пилы это не представляется возможным. Вот откуда на узком полотне появляются вполне реальные ограничения по скорости пиления – здесь проблема выноса опилок является определяющей!

К тому же в пропиле шириной 2,5 мм (величина разводки) узкая лента, не имея широкого стабилизирующего тела, заметно люфтит. Ну а если на нее поднажать, то полотно, подобно пилке лобзика, будет пытаться уйти в сторону и никакие направляющие ролики не смогут его удержать. Дальше перегрузка, перенатяг и обрыв. Может, еще и можно ее отремонтировать, однако жаль, что очередной пиле не удалось толком поработать…

Как изготовить ленточную пилу для металла своими руками

В строительных магазинах ленточные пилы стоят достаточно дорого. При минимальных навыках инструмент можно изготовить самостоятельно. Часть деталей может быть изготовлена вручную из вторично-используемых материалов, а недостающие комплектующие — приобретены в магазине (они имеют малую стоимость).

Материалы и инструменты

Перед началом работ по изготовлению ручной ленточной пилы по металлу необходимо подготовить необходимые материалы и оборудование:

  1. болгарку;
  2. шуруповёрт;
  3. шлифовальное устройство;
  4. расходные принадлежности (изоленту, клей-момент, крепежи, др.);
  5. ручные инструменты (отвертки, шурупы, нож, ножницы).

Для сборки станка из подручных материалов необходимо найти:

  1. деревянные щиты (будут использоваться под основу и столешницу) — если применяется ДСП, то несколько пластов необходимо склеить для обеспечения необходимых показателей прочности;
  2. швеллер, стальные прутья (потребуются на этапе создания основы для натяжения вращающихся осей);
  3. резина (велосипедные или шинные камеры) — будет использоваться для закрепления режущей ленты на шкивах;
  4. ремень (пригодится для вращающихся дисков);
  5. водостойкая фанера толщиной от 10 мм (пойдет на изготовление защитного чехла);
  6. двигатель и провода (выбор зависит от требуемой мощности устройства).

Правила выбора ленточного полотна

  1. При покупке режущего полотна посмотрите на край: все зубцы должны быть одинаковыми, равномерно удаленными друг от друга;
  2. Выбирайте полотно, которое можно будет заточить повторно;
  3. В зависимости от формата работы определите необходимый тип комплектующей:
    • биметаллическое — используется при распиле прочных материалов, характеризуется повышенной прочностью (инструмент прослужит долго, пила устойчива к разрывам и натяжению);
    • алмазное — рассчитано на работу с мрамором, гранитом, кварцем, камнем;
    • твердосплавное — нужно для пиления чугуна и титана, может быть использовано при обработке сложных заготовок;
    • из инструментальной стали — классическое полотно, подходящее для разовых работ с деревом и металлом, является наименее дорогим.

Пошаговая инструкция по изготовлению ручной ленточной пилы по металлу

  1. Определите планируемую цель использования станка, необходимые габариты инструмента.
  2. Скачайте из интернета или сделайте самостоятельно чертеж устройства.
  3. Подготовьте рабочее место, инструменты, материалы.
  4. Изготовьте шкивы: потребуется фанера или ДСП, рекомендуемый диаметр — 24-26 см.
  5. Шкивы необходимо отшлифовать и обклеить с внутренней стороны резиной.
  6. Сделайте вертикальную ось: можно использовать металлический швеллер или прочные сорта дерева.
  7. Приготовьте базовую часть основания (подойдет любая нержавеющая сталь).
  8. С двух сторон основания вставьте втулки, на которых закрепите шкивы (п.4). Шкивы должны стоять ровно, без наклона.
  9. При наличии, установите демпфер (под столешницей): он позволит минимизировать колебания и вибрацию при работе станка.
  10. Закрепите двигатель, обеспечьте его прочное соединение с вращающейся частью инструмента (п.5).
  11. Соберите столешницу из имеющихся деревянных щитов, при желании — покройте ее изолирующим слоем.  Столешницу следует расположить на прочной, устойчивой ножке.
  12. Если в работе вам потребуется делать прямые продольные надрезы, то необходимо установить направляющие.
  13. Установите над столешницей систему регулируемой смазки: масло должно самотеком попадать на пильное полотно (количество устанавливается экспериментальным путем в процессе работы станка).
  14. Закрепите на верхнем шкиве защитный чехол: он необходим, чтобы пильное полотно не соскальзывало. Чехол должен закрывать весь двигатель и электронику, чтобы не допустить попадания опилок в механизм.
  15. Если вы сомневаетесь, что двигатель справится с большими объемами работы, то лучше установить устройство для защитного отключения (УЗО).
  16. Срежьте все острые углы, отшлифуйте поверхность инструмента.
  17. Установите ленточное полотно, натягивая его по возможности (провисания цепи недопустимы). Лента должна располагаться строго параллельно основанию, чтобы не произошло снятия полотна.
  18. Осуществите пробный запуск станка, сделайте тестовый разрез тонкого стального или металлического листа.

Устройство и технические параметры ленточной пилы

Основным элементом ленточной пилы является режущее полотно, имеющее замкнутую форму. Его ширина от 6 мм до 4 см.

Виды пильных полотен:

  • зубчатое;
  • пила трения;
  • электроискровое.

Ленточное полотно состоит из зубьев, изготовленных из высокопрочной легированной стали. Шаг зуба (количество зубьев на 1 дюйм) полотна изменяется в диапазонах:

  • для инструментов с постоянным шагом: от 1 до 32;
  • для оборудования с переменным шагом: от 10/14 до 0,75/1,25.

Одна из важнейших характеристик устройства — разводка, под которой понимается величина наклона зубьев к плоскости полотна. С помощью данного параметра обеспечивается необходимый ход полотна и кромки зуба.

Существует четыре вида разводки:

  1. Стандартная — представляет классическую комбинацию зубьев (направо, налево, прямо);
  2. разводка право-лево — чередование зубьев, повернутых направо и налево (используется при обработке мягких металлов);
  3. разводка волна — специальный тип разводки, применяют для инструментов, которыми вырезают заготовки малого диаметра;
  4. комбинированная разводка — тип, сочетающий элементы, рассчитан на пиление труб и конструкций с переменным сечением.

Другие узлы ленточного полотна:

  • станина (рама) — необходима для придания инструменту устойчивости и минимизации вибрации при работе;
  • рабочий стол, на котором установлены упор и линейка;
  • две приводные шкивы, вращательные движения которых приводят в работу весь механизм;
  • двигатель (от 2кВт);
  • пульт управления устройством;
  • система смазки деталей;
  • защитный чехол.

При производстве ленточнопильных станков применяют следующие металлы:

  • углеродистая сталь;
  • пружинная сталь;
  • инструментальные сплавы;
  • быстрорежущая сталь;
  • твердые сплавы.

Инструмент может использоваться как для обработки дерева, так и для резки стали.

Характеристика ленточной пилы по дереву

Основные магазинные модели:

  1. «Кедр»;
  2. «Мастер»;
  3. «Тайга;
  4. «Алтай».

Используются для распила крупных стволов деревьев, первичного лесоматериала (при лесохозяйственных работах). Преимущество над дисковой пилой — малая толщина пропила (от 1,5 до 2,5 мм).

Характеристика ленточной пилы по металлу

Станки для пиления металлических конструкций используются как при прямом распиле болванок, так и для фигурной резки сплава.

Скорость работы инструмента от 30 до 100 м/мин в зависимости от типа металла и модели пилы. В таблице приведены усредненные показатели, которые могут колебаться в диапазоне 10-15% в зависимости от вида пильной ленты.

Тип металлаСкорость линейная (м/мин)Расход смазочно-охлаждающей жидкости (%)
Сталь классическая50-10010
Нержавеющие металлы30-405
Инструментальная сталь40-7010
Прокат20-255
Бронза80-1003
Алюминий80-12025
Чугун30-60
Медь60-1003
Титан15-2510

Помимо твердых сплавов на станках можно обрабатывать детали из пенопласта, пластика.

Область применения

Для каждого вида работы производители стараются предложить выбор изделий с четко обозначенными качествами. Широко применяется ленточнопильное оборудование в металлообработке, работах по дереву, строительном бизнесе. Осуществляется резка пластика и композиционных материалов. Обрабатываются черные и цветные металлы. Ленточнопильные станки универсальны. Заменяя марку полотна, его шаг и режимы резки, на одном и том же оборудовании, можно эффективно изготавливать детали из совершенно различных материалов. При этом обеспечена высокая точность, минимум отходов и высокая скорость выполнения операций.

Подбираем класс и назначение пилы

Бытовые (Metabo BAS 260 SWIFT 0090025100, Энкор Корвет-31 10231) – малогабаритные пилы, предназначенные только для частного использования. Они считаются настольными, так как монтируются с помощью специальных отверстий в основании и шурупов на столярный стол, верстак или подставку. Мощность бытового станка составляет приблизительно 350 Вт, работает он от обычной сети в 220 В. Основное назначение – нарезание заготовок для последующей обработки или изготовление небольшой мебели вроде стульев и лавочек. В таких пилах применяются полотна шириной до 60 мм, благодаря чему каждая из моделей техники может обработать до 5 м3 материала за смену

Обратите внимание, что бытовые станки не подходят для распиловки твердых пород древесины (дуб, тис, орех, груша) и мерзлых заготовок.

Полупрофессиональные (DeWalt DW 876, Metabo BAS 317 PRECISION 230 В 0090317000) – техника для длительного использования на небольших предприятиях и в мастерских. Размеры таких пил больше, они устанавливаются на пол, могут выдержать более высокие нагрузки и обработать крупные заготовки (толщина до 200 мм)

Их мощность достигает 1500 Вт, напряжение, требующееся для работы, также 220 В. Полупрофессиональные устройства используются с оснасткой до 100 мм толщиной и распиливают до 10 м3 за смену каждый.

Профессиональные (Brassa BS-50 2.3.1, HighPoint HB 5300I) – самые производительные станки мощностью свыше 1500 Вт, устанавливающиеся на крупные промышленные предприятия. Для них требуется напряжение 380 В. Профессиональная пила может обрабатывать толстые бруски более 300 мм, она используется с лентой 100-300 мм шириной. Благодаря чему на ней можно распилить до 15 м3 древесины любой твердости, в том числе и промерзшие бревна.

Подтипы горизонтальных ленточнопильных станков

В свою очередь горизонтальные ленточные пилы делятся на множество разновидностей. Различают следующие подвиды горизонтальных пил:

  1. Консольные (маятниковые)
  2. Одностоечные
  3. Двухстоечные
  4. Портальные

Ленточные пилы горизонтального типа считаются основными. Наибольшее распространение получили именно они, так как горизонтальный рез считается универсальным. Пилы же вертикального типа являются по большей части узкоспециализированными, их целесообразно использовать лишь на каких-то определенных техпроцессах.

Теперь подробнее про виды ленточнопильных станков с консолью.

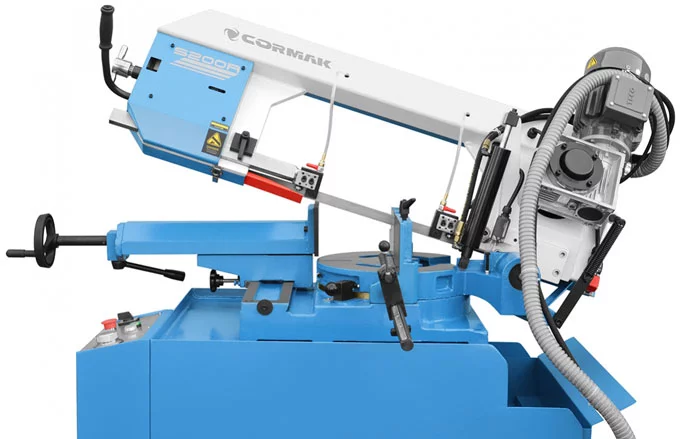

Ленточные пилы консольного (маятникового) типа

Консольные или маятниковые пилы – это сравнительно компактные и легкие модели, которые обычно используются для порезки металлопроката начального и среднего типовых размеров.

Зубчатое полотно натягивается между краями консоли. Один из краев крепится к станине посредством шарнира. Чтобы консоль не падала под своим весом, она дополнительно поддерживается пружиной с регулируемым натягом. Подвешенная на пружине консоль легко перемещается вверх-вниз, из-за чего такие пилы и прозвали «маятниковыми».

Ленточные пилы консольного типа хороши тем, что они быстро настраиваются и обеспечивают весьма точный рез. В отличии от пил на стойке консольные модели не требуют при установке стационарного монтажа. Многие пилы маятникового типа оснащаются колесным шасси, что позволяет быстро и легко транспортировать оборудование по территории производственного цеха или ремонтной базы.

Практически все пилы с консолью оснащаются системой подачи смазывающе-охлаждающей жидкости (СОЖ). Как правило, на станине имеется резервуар, позволяющий хранить запас жидкости. Сама жидкость подается при помощи помпы. В таких моделях имеется возможность подключения водопроводного шланга.

Консольные ленточнопильные станки поставляются в нескольких конструктивных исполнениях:

  1. С поворотной консолью
  2. Со стационарной консолью

Модели с поворотной консолью способны резать как прямо, так и под углом. Стационарные же консоли позволяют резать строго под углом 90˚.

Дополнительно консольные пилы могут различаться степенью автоматизации процесса резанья. Существуют пилы с полуавтоматическим и автоматическим резом. Полуавтоматические модели предполагают ручную подачу консоли, то есть консоль нужно прижимать к заготовке вручную. А в полностью автоматических моделях подача консоли реализуется специальным исполнительным механизмом.

Какие еще существуют виды ленточнопильных станков.

Одностоечные, двухстоечные и портальные ленточнопильные станки

Данная группа станков используется по большей части лишь в производстве. Ленточные пилы этого типа имеют крупные габариты и большой вес. Такие пилы монтируются стационарно. Они предназначены для торцевания и порезки в размер металлических отливок и крупных заготовок.

  • Одностоечные ленточные пилы имеют одну колонну, вдоль которой перемещается рама с пильным полотном. Рама намного тяжелее консоли, поэтому данная разновидность ленточных пил способна передавать на заготовку на порядок большее усилие резания.
  • Двухстоечные ленточные пилы используют пару колонн, по которым вверх-вниз ездит рама с пильным полотном. Главным преимуществом двухстоечных пил перед аналогами с одной колонной является возможность передачи пиле повышенной силы. Две точки опоры позволяют раме намного сильнее давить на заготовку.

Ленточные пилы с двумя колоннами используются для обработки особо крупных и ответственных заготовок.

Портальные ленточные станки используют примерно такой же принцип устройства, что и в пилах с колоннами. Главной особенностью портальных пил является возможность наклона пильной рамы. Портал предназначен для осуществления распилов под определенным углом.

Ленточные пилы с портальной конструкцией имеют достаточно узкую специализацию. Но на многих предприятиях без углового распила крупных заготовок обойтись невозможно. Касательно одностоечных и двухстоечных пил, они режут строго под прямым углом.

Исключение может составлять лишь двухстоечный тип ленточных пил. Существуют модификации пильных рам с опорой на 2 колонны, у которых имеется наклонный стол. В данном случае появляется возможность делать угловой распил, хотя сама рама располагается строго под углом 90˚ к горизонтальной плоскости. Наклоняется непосредственно заготовка.

На какие характеристики нужно обращать внимание, чтобы знать, как выбрать ленточную пилу

Что такое ленточная пила?

Инструмент, который предназначен для работы, как в столярной мастерской, так и в небольшом гараже – ленточная пила по дереву для домашней мастерской, представляет собой металлическое полотно, замкнутое в кольцо, на которое насечены зубья, их высота, частота расположения, ширина полотна определяет вид пилы и ее способность работать с разными материалами. Ленточная пила по дереву способна обрабатывать бревна и доски такой ширины, которая не поддается другим видам пил – дисковым или рамным, и может применяться для работы с другими материалами:

Устройство ленточной пилы по дереву

Пилорамы ленточного типа схожи по своему устройству. Профессиональные инструменты отличаются габаритами и весом по сравнению с домашними пилами, предназначенными для бытового использования в небольших мастерских, и ручными агрегатами. Конструктивно ленточные пилы состоят из нескольких узлов:

  1. Рама или станина – корпус, на котором закреплены все главные элементы.
  2. Рабочая поверхность, оснащенная линейкой и упором, что помогает регулировать правильность распила.
  3. Двигатель – приводит в работу пилу.
  4. Полотно для ленточной пилы по дереву надевается на шкив и вращается с высокой скоростью.
  5. Пульт управления, система смазки, защитный кожух – дополнительные узлы, которые делают работу ленточной пилы безопасной и удобной.

Для чего нужна ленточная пила по дереву?

Выбирая инструмент для ровного распиливания древесины, особенное внимание стоит уделить бытовым ленточным пилам по дереву. Регулировка скорости движения режущего полотна и направления позволяют использовать пилораму для разнообразных работ

Возможность выбора размера зубьев для работы с определенным типом материала расширяет спектр возможностей пилы. Для мягких пород дерева подходит полотно с крупными зубьями, а для жестких пород – с мелкими. Другие возможности ленточной пилы делают ее незаменимым помощником для домашнего мастера:

  1. Многие ленточные станки для распиливания имеют возможность точной регулировки под определенные потребности работника.
  2. Тонкими лезвиями можно выпиливать фигурные изделия, разнообразные декоративные элементы.
  3. Ленточная бытовая пила по дереву может работать в любом направлении – как вдоль, так и поперек волокон.
  4. С помощью пилы можно создавать одинаковые и зеркальные детали для мебели.
  5. Производительность ленточной пилы выше, чем у других видов инструментов.
  6. Пилорамы на ленточной основе отличаются безопасностью.

Лучшие ленточные пилы по дереву

Такое оборудование выпускается в виде небольших или крупных станков и применяется в столярных мастерских.

Передвижение режущего элемента осуществляется по кругу на шкивах, что равномерно и быстро воздействует на материал

При выборе необходимо обращать внимание на скорость, размер стола и возможности по его наклону

JET JBS-12 — для широких досок и бруса

Это лучшая ленточная пила по дереву для прямого распила или фигурной вырезки из толстых заготовок, потому что максимальный показатель пиления по ширине составляет 300 мм.

Мощность в 800 Вт позволяет распиливать плотные породы древесины, такие как бук и ясень. Два отделения со шкивами надежно закрыты металлическими дверцами. Для запуска предусмотрена крупная кнопка на уровне стола, которая выключается от хлопка ладони.

Толстая металлическая станина позволяет располагать на ней заготовки, и не деформируется от нагрузок или вибрации.

Рекомендации: 7 лучших циркулярных пил

Как выбрать циркулярную пилу для дома и дачи

Плюсы:

  • компактные размеры станка 640х490х1110 мм, поставляемого уже вместе с комплектом ног разрешают установить оборудование вертикально на нужной высоте при занимании малого участка;
  • резиновые накладки на ножках не дадут скользить пиле от вибрации;
  • на станине предусмотрены пазы для заведения параллельного упора, обеспечивающего ровные длинные резы;
  • в другой паз можно вставить угловой упор, на котором изменяется положение по градусам и шкале, и прижимается фиксатором, чтобы делать заготовки для стыковки под углом;
  • две скорости аппарата для различных материалов по плотности;
  • станина может двигаться с наклоном до 45 градусов, что регулируется дополнительным вращением ручки и фиксатором;
  • аппарат работает от бытовой розетки и напряжения 220 В;
  • лента двигается со скоростью 800 м/мин;
  • длинное полотно в 2240 мм дольше не будет изнашиваться;
  • ширина пропила 300 мм, а глубина 180 мм;
  • узел натяжки из металла;
  • можно устанавливать режущий элемент с сечением до 15 мм;
  • легкая натяжка полотна рукояткой спереди;
  • на агрегате можно выполнять аспирационные отверстия диаметром 100 мм.

Минусы:

  • масса станка 60 кг потребует двух человек для транспортировки и установки;
  • скорости переключаются перекидыванием ремня с одного шкива на другой, что требует времени и умения;
  • стоимость от 41000 рублей;
  • пазы в станине шириной 10 мм, а болты 8 мм, что потребует шайб, которых нет в комплекте.

Энкор Корвет-35 — мощь и скорость

Это наиболее подходящая ленточная пила для цеха с большим объемом работ, поскольку мощность аппарата составляет 1000 Вт, а скорость движения ленты 900 м в минуту, что позволяет быстро распиливать различные деревянные заготовки, а также пластик.

Станок реализуется вместе с подставкой на высоких ножках. Скошенная часть верхней рамы разрешает поднимать заготовку достаточно высоко, чтобы создавать самые сложные фигурные резы.

Плюсы:

  • широкий рабочий стол 400х548 мм удобен для размещения крупных заготовок и упора для рук мастера;
  • кнопка выключения расположена на уровне стола и ее можно легко нажать даже локтем;
  • все крутящиеся элементы закрыты металлическим кожухом;
  • роликовая поддержка ленты для предотвращения заклинивания или обрыва;
  • в комплекте поставляется упор для параллельных распилов и транспортир, чтобы создавать косые резы;
  • станина способна изменять положение от 0 до 45 градусов, что осуществляется вращением рукоятки и разрешает выполнять сложные распилы;
  • компактные габариты всего станка 1150х370х520 мм;
  • 2 скорости, чтобы не создавать чрезмерной нагрузки на двигатель;
  • питание от 220 В;
  • ширина ленты до 19 мм;
  • можно подключить пылесос для вытяжки стружки;
  • глубина пропила 200 мм;
  • скорость вращения полотна 900 м/мин;
  • длина ленты 2490 мм;
  • в комплекте шестигранный ключ для сборки.

Минусы:

  • стоимость от 42000 рублей;
  • масса 65 кг;
  • ременная передача нуждается в перестановке ремня, что занимает время;
  • шкивы без подключения к пылесосу быстро забиваются опилками.
