Каракат из мотоблока своими руками

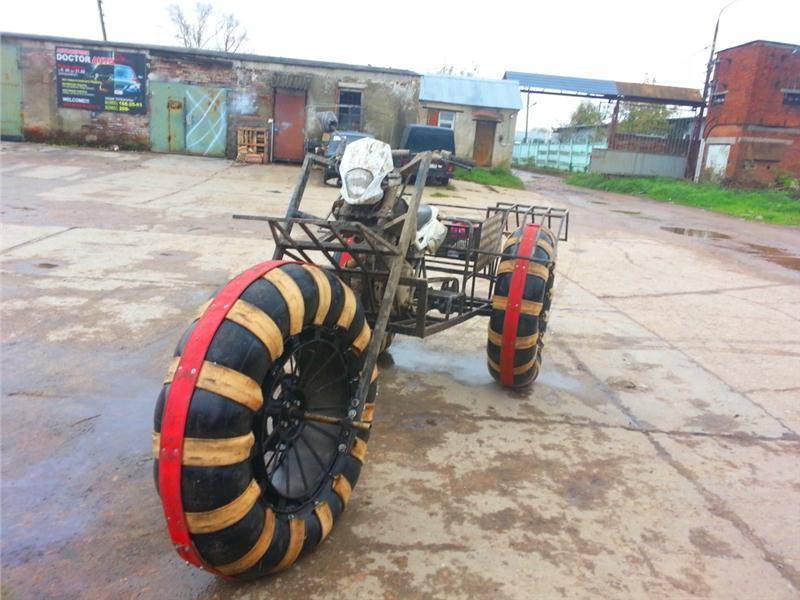

Самодельный каракат из мотоблока своими руками

Классический вариант самоделки, когда из мотоблока изготавливается каракат, может передвигаться без проблем со скоростью ниже 70 километров в час, что является отличным показателем для ряда дорог с плохим покрытием. А если они отсутствуют, подобное средство передвижения будет просто необходимо.

Схема трехколесной переломки

Агрегат способен выдерживать значительные нагрузки, чему способствует довольно крепкая и надежная подвеска, сваренная из подготовленных стальных труб. Конструкция соединяется шарнирами, что гарантирует ей легкость передвижения и выполнение даже самых необычных маневров. Правда, управление данным агрегатом требует определенного мастерства, ведь исполнение не предусматривает наличия червячной передачи. Ниже представлен типичный чертеж самодельного караката.

Общие технические характеристики

Самодельные трициклы преимущественно изготавливают на рамах мотоциклов или конструкциях, сваренных вручную из металлического профиля. В качестве колес выступают ободрыши от грузовых машин или тракторов. Трансмиссию, тормоза, рулевую тягу формируют из запчастей отечественных и зарубежных автомобилей либо мотоциклов.

Для сравнения в таблице приведены параметры 2 серийных отечественных трициклов.

Характеристика	ТМЗ-5.971	ЗИД-200 (Фермер)
Объем мотора (куб.см)	199	196,9
Мощность (л.с.)	13,6	13,0
Габариты (м)	2,3х1,35х1,25	2,2х1,5х1,2
Вес (кг)	250	210
База колес (м)	1,52	1,5
Просвет дорожный (см)	16,0	13,0
Скорость по максимуму (км/ч)	70,0	50,0

Вездеход переломка 4х4 самоделка чертежи

Вездеход «Бобик» сделан по конструкции «переломка» то-есть состоит из двух независимых полурам, которые могут независимо поворачиваться как в горизонтальной плоскости, так и в вертикальной. Такая конструкция практически исключает вывешивание колес на неровной поверхности и почти всегда все четыре колеса имеют контакт с грунтом. Это повышает проходимость вездехода, поворот осуществляется за счет поворота полурам, то-есть сами колеса не поворачиваются, поворачивает за счет перекоса полурам. Грузоподъёмность на суше около 300кг, на воде 200 кг. Снаряжённая масса вездехода – 780 кг, максимальная скорость – 25 км/ч.

Рама изготовлена из профильной трубы, размер передней полурамы длина 165см, ширина 80см, высота 26см. Спереди расположен мотор, который занимает 75см. Для рамы использовались профили размерами 40*40*2мм 40*20*1,5мм 40*25*2мм. Задняя полурама трапециевидной формы. Высота 20см, ширина основания 81см, боковые грани длиной по 90см, высота полурамы 26см.

Внешняя обшивка из крашеного гладкого листа, который крепится к раме на алюминиевых заклепках. По размерам и вместимости вездеход небольшой, конструкция рассчитывалась на минимально комфортные размеры, и под экономичный двигатель небольшой мощности, поэтому вес снижался на сколько это возможно без ущерба надежности и прочности рамы и трансмиссии.

База вездехода 183см, для крепления полурам к их торцам приварены усиленные пластины толщиной 10мм, через которые крепится узел перелома поворота. В основе узла перелома лежит поворотный кулак переднего моста УАЗ. Водительское сиденье (от пассажирской Газели) расположено на заднем краю передней полурамы, можно сказать что почти в центре тяжести вездехода. Под сиденьем установлен полноценный автомобильный аккумулятор, посадка водителя высокая, распологающая к преодолению бездорожья и неровностей рельефа.

Трансмиссия выглядит так: С двигателя крутящий момент передается четырьмя ремнями на коробку передач. Шкив на двигателе диаметром 9,5см, шкив на коробке 26см, установлен он на опорном валу чтобы разгрузить вал коробки, вращается в двухрядном подшипнике от переднего колеса ВАЗ-2108. К концу опорного вала ведомого шкива приварена шлицевая втулка от диска сцепления ВАЗ, в эту втулку входит первичный вал КПП ВАЗ-2106. Натяжение ремней осуществляется роликом на двух пружинах, так-же этот ролик выполняет роль сцепления, длина ремней 125см. Привод генератора берется с ведущего шкива на двигателе пятым ремнем, ремень генераторный от дизеля Д-240 и почти всех его модификаций.

Как сделать самодельный вездеход из мотоблока

Понимают под вездеходом — различные средства передвижения. Это и тракторы, и снегоходы, и внедорожники, и танки. На сегодняшний день, покрытие большей части автодорог пролегающих через сельскую местность не имеют асфальтового покрытия. Вот почему те, кто сталкивался с такой проблемой, так сильно интересует самодельный вездеход из мотоблока. Имея мотоблок, можно самостоятельно изготовить колесный вездеход, который бы обладал высокой проходимостью, как по водным преградам, так и по снегу.

Собираем вездеход, силовым агрегатом которого будет мотоблок. В чем и заключается основная идея: снимаем с мотоблока руль и колеса, вставляем в раму, причем карданы мотоблока идут на мосты. Одно из ключевых требований — не допустить кардинальной переделки мотоблока. Другими словами, установил мотоблок в раму — получился плавающий вездеход. Снял с рамы и собрал детали — вернул обратно мотоблок. Вот результат этой идеи.

Габариты и размеры самодельного вездехода

Габаритные размеры вездехода: длинна 3100 мм, ширина 1760 мм, высота 1820 мм. Грузоподъемность 200 кг. Максимально развиваемая скорость от 8 до 12 км/ч. Масса техники 530 кг. Одноуровневая рама сделана из профильной трубы (60х40х2). В качестве силового агрегата используется мотоблок марки МБ-3 «Нева», с двигателем мощностью 7 л.с.

Также позволяет переключать три передачи переднего хода, одну заднего. Установленные мосты М-412. Используются закрытые диски, с болтовыми фиксаторами. Установлены шины от КАМАЗа-вездехода, камерный вариант. Поворотный кулак от УАЗа со ШРУСом М-2141. Используется рулевое управление от колонки — ВАЗ-1111 «Ока». Установлена трансмиссионная, механическая тормозная система.

Для изготовления вездехода был приобретен мотоблок марки МБ-3 «Нева». Подбирался по причине трехскоростной КПП, у которой очень тихая первая передача. Также установлен не особо мощный двигатель.

Еще одна причина выбора мотоблока — возможность отключить от трансмиссии одно из колес. В результате получаем на самодельном вездеходе возможность отключить один из мостов.

Конструкция вездехода очень простая. Все части управления мотоблоком находятся на задней полураме. Это позволяет использовать мотоблок не переделывая. Вследствие этого использовались мотоблоковские части управления, которые целиком устанавливались на раму вездехода. Исключением являются тросик и педаль управления сцеплением. Свой трос вместе с рычагом снимается с мотоблока, и присоединяется тросик сцепления от вездехода, который связан с педалью.

Остается таким же принцип действия сцепления, как на мотоблоке: вездеход едет после нажатия на педаль, и останавливается, когда ее отпускают. Мощности двигателя достаточно для движения на третьей передаче, чтобы въехать на крутой подъем.

На первой передаче, при минимальной скорости достигается максимальная тяга, благодаря чему вездеход идущий на холостых оборотах, преодолевает сложные препятствия, не сильно напрягая двигатель. Чтобы увеличить максимальную скорость вездехода, нужно увеличить диаметр ведущего шкива на 50%, что не повредить тяговым возможностям мотоблока.

Это интересно: Как сделать минитрактор из мотоблока: пошаговая инструкция

Поэтапная инструкция

Каракат из мотоблока – это рациональное вложение сил и финансов. Вездеход из мотоблока создают по схеме. Конструируют основу. Можно будет взять готовые рамы. Например снять с б/у машин Урал или Иж. Они прочные и с маневренностью. Мост сзади включает обе подвески, которые делают из: стойки, покоса, втулки. Для колёсной базы вездехода. Разрешено применять б/у запаску с грузовой машины. Транспорт на ШНД легок в езде, с маневренностью. Монтируют сборную конструкцию двигателя, чтобы вездеход исполнял необходимый функционал. Если монтаж мотора окончен, ставят:

трансмиссию;
выхлопные части;
тормозную конструкцию.

Подойдут детали со старого транспорта. Квадроцикл отличается хорошей проходимостью, манёвренностью, безопасностью. Он похож на 4-колёсный мотоциклетный транспорт. Обычно квадроцикл конструируют на мотоблоке от автомобиля Нева. Поэтапная инструкция следующая:

Переделка колес. Колёса разводят на равноценное расстояние от автокузова адаптерами.
Модернизируют и делают усиление рамы. Правильно применять готовое основание от мототранспорта, оно надежное, не спровоцирует проблем.
Устанавливают автодиски. Можно применить низкий профиль. Сократить трение между шинами, ободом можно прокладками из ткани.
Монтируют шины. Подходят колеса от грузовиков. Можно брать шины с малым давлением. Ставить амортизирующие элементы не надо.

После простых манипуляций созданный квадроцикл из мотоблока применяют на бездорожье. Кроме транспорта можно сделать ШНД.

На заметку!Независимо от типа создаваемой техники для езды по болотистым грунтам, важны зацепы, дающие высокую сцепку. Подойдут ШНД.

Мотоблок на пневматических колесах создает минимальное действие на дорогу. На мосту сзади применяют самодельные шины, которые можно ставить на:

Болотоход.
Мотосани (аэросанки).
Снегоход.
Буксировщик мотоблочный.

Можно купить магазинные элементы или приобрести детали отдельно (автопокрышки, камеры, диски). Схема сборки следующая:

Стандартные диски и крепежи сваривают трубками из металла.
Изготавливают большие камеры с более надежным креплением.
На готовый расширенный диск закрепляют шины. Её можно купить или применить б/у с грузовика. В дырку диска заводят воздухоклапан.
Колесо наполняют насосом. Созданные шины монтируют на вездеход из мотоблока.

Повышая мощь стандартного колёса обустраивают протектором. Для крепежа камер подойдут цепи, траки, сделанные в мастерской.

Были описаны более популярные самодельные модели с мотором от мотоблока. Однако на этом изобретательность мастеров из народа, в отношении такого агрегата не завершается. Жители севера давно оценили плюсы аэросанок, мотосанок, снегоходов. А минитрактор или буксировщик на мотоблочном моторе активно применяют фермеры.

Создаем вездеход из мотоблока своими руками

Стоит отметить, что само понятие «вездеход» подразумевает автомобиль, обладающий высокой проходимостью. Важный факт: вездеход, каракат и пневмоход, болотоход являются синонимами, отличающимися всего несколькими незначительными модификациями. Если человек сумеет создать самодельный мини-вездеход, он получит настоящий шедевр, который станет его гордостью.

Перед началом конструкционных работ необходимо определиться, будет ли устройство на гусеницах или на пневматических колесах. Важный момент: создать гусеничный агрегат намного тяжелее, да и управлением им требует специальных знаний и физических усилий. Следует также подготовить для установки мощный двигатель

Не важно, каким он будет, дизельным или бензиновым, главное, чтобы деталь была мощной и оснащалась принудительным водяным или воздушным охлаждением

Рабочий процесс

Для начала необходимо выбрать основу под конструкцию. Может использоваться рама из старого мотоцикла УРАЛ или ИЖ. Благодаря таким вариантам машина будет более маневренной и сможет с легкостью преодолевать любые препятствия;
Следующий шаг состоит из создания подвески и заднего моста. С помощью стойки, рулевой втулки и покоса соединяются независимые задняя и передняя подвески;
Колеса для монтажа следует взять от мощных грузовиков. Отличными, но не обязательными, вариантами будут камеры, отличающиеся низким давлением (от КамАЗов и авто УРАЛ). Сделав грамотный выбор, водитель сможет быть уверенным в собственной безопасности и наслаждаться легким управлением;
Монтаж мотора является одним из самых серьезных шагов в создании вездехода на базе мотоблока. Напоследок собственник должен надежно прикрепить двигатель, сцепления, тормоза и систему выхлопа газов.

Только после тщательной проверки новоиспеченного транспортного средства высокой проходимости, можно приступать к его тестированию и дальнейшей эксплуатации.

Самодельный каракат из мотоблока своими руками

Схема трехколесной переломки

Как переделать мотоблок в снегоход

Почему именно мотоблок? Это самый используемый агрегат, который есть в наличии практически у каждого хозяина приусадебного участка. В зимнее время нет необходимость его использовать для обработки земли и уходом за растениями. Поэтому зимой двигатель от мотоблока можно устанавливать на снегоход, а весной вернуть на мотоблок.

Читать также Болиголов трава лечебные свойства и противопоказания

При изготовлении снегохода обычно используют двигатели от мотоблоков среднего класса, с наличием заднего тягово-сцепного устройства и ручного управления. В качестве варианта можно использовать мотоблок «Нева» для изготовления снегохода. Стоимость такого агрегата средняя, а установленные двигатели собраны в Японии.

Также на таких двигателях установлено принудительное воздушное охлаждение, что является плюсом для изготовления снегохода. Результатом всех трудов получится отличный снегоход, мощностью 6-7 л.с. Это позволит перевозить одного или двух человек и небольшой груз, ниже опишем как переделать мотоблок в снегоход подробнее.

Чтобы самостоятельно собрать снегоход необходимы такие детали: двигатель, сварочный аппарат, трубогиб и некоторые покупные запчасти. Несколько этапов изготовления снегохода из мотоблока.

Конструкция переделаки мотоблока в снегоход

Вначале необходимо изобразить конструкцию будущей машины в виде чертежа. Для этого поможет анализ изготовленных самодельных снегоходов. Сама конструкция будет состоять из двух частей: ведомой и ведущей. Ведомая часть состоит из амортизаторов, полозий, рулевой колонки. Для изготовления ведущей части понадобится рама, привод и силовой агрегат.

Когда разрабатывается самодельный проект, следует заранее определить части конструкции, которые изготавливаются самостоятельно, и выделить те части, которые необходимо приобрести.

После создания чертежа, переходим к изготовлению рамы. Для этого желательно использовать трубы. Иногда используют обычные водопроводные, но для большей прочности нужно использовать трубы от мотоциклетных рам. Чтобы придать раме желаемую форму, при помощи трубогиба нужно согнуть трубы. Закрепляются они при помощи сварки.

Во избежание грубых ошибок при сборке снегохода, детали рамы сначала необходимо закреплять точечной сваркой. Проверив правильность конструкции, стыки завариваются единым безразрывным швом. После этого к готовой раме привариваются кронштейны для установки двигателя, полозьев, сиденья, рулевой колонки и других частей.

Полозья и двигатель снегохода

Полозья представляют собой одну или две широкие лыжи, прикрепленные на шарнирном соединении к рулевой колонке. Амортизаторы — это лучшее решение при изготовлении передней подвески. Для этой цели лучше всего подходят рычажные амортизаторы, которые использовались на мотоциклах.

Двигатель и коробка передач устанавливаются на ведущей части собираемого снегохода. Тут нужно заранее решить, для передвижения использовать гусеницы или колесный ход. Оба типа приводов содержать как преимущества, так и недостатки.

Установленные у снегохода задние ведущие колеса позволяет ему быть более маневренным, благодаря легкому весу. Но во избежание пробуксовки колес на рыхлом снегу, их необходимо комплектовать цепями. При использовании гусеничного хода, повышается проходимость снегохода, но значительно увеличивается его вес, что снижает маневренность.

Гусеницы для снегохода

Гусеницы к снегоходу также можно изготовить самостоятельно. При этом можно использовать различные материалы: конвейерные ленты, мотоциклетные цепи, водопроводные трубы и др. Главное, изготовить их надежными, легкими и качественными, чтобы было хорошее сцепление траков с поверхностью.

Развиваемая скорость снегохода 60-70 км/час. Но даже на такой скорости снегоход остается довольно опасным видом транспорта. Поскольку передвижение происходит по снегу, то поверхность движения будет меняться неоднократно, даже во время небольшой поездки. Особая опасность появляется во время бездумной езды в лесу на больших скоростях. Также аккуратно следует передвигаться на открытых неизвестных пространствах, после выпавшего свежего «легкого снега».

Чтобы при езде было меньше проблем, нужно одевать специальную одежду. Чем больше скорость снегохода, тем более требовательным нужно быть к одежде. В наше время валенки и ватники уже не годятся. Одежда должна быть предназначена специально для езды на снегоходах. Также нужно пользоваться специализированным шлемом.

Особенности конструкции

Изготовление самодельного вездехода из «Оки» привлекательно уже потому, что это выгоднее многих официально производимых конструкций. В качестве основы подойдут не только совершенно новые, но и сломанные либо побывавшие в ДТП автомобили. Многие любители создают настоящие «универсальные» вездеходы, которые едут на шинах низкого давления. Некоторые модели оснащаются воздушными подушками.

Но все меняется – стоит только выехать на пересеченную, а особенно заболоченную или сильно увлажненную местность. Там гусеницы убедительно продемонстрируют свое превосходство. Дорогостоящие комплектующие покупать не надо. Стоит учесть, что в колесных вариантах ведущими оказываются все движители. Полезно использование «переломных» рам, которые куда практичнее жестких аналогов.

Возвращаясь к гусеничным вездеходам, следует подчеркнуть, что они особенно хороши для охотников, егерей и любителей рыбалки. Такая техника будет приятна, конечно, и для ценителей экстремального туризма. Чаще всего длина транспортного средства не превышает 3 м, потому что иначе сокращается проходимость. Да и сложностей при изготовлении будет больше. В любом случае придется проводить тщательные расчеты и готовить детальные чертежи.

С чего важно начать

Перед тем как начать переделку старого транспорта, очень важно определиться с некоторыми особенностями. Можно создать конструкцию на гусеницах или же пневматических колёсах

Устройство с передвижением на гусеницах считается более сложным в управлении — это нужно обязательно учитывать.

Далее следует определиться с тем, в каком месте и при каких условиях будет применяться устройство, а также какую массу оно сможет без ущерба перевозить. После этого можно начать разработку эскиза .

При этом запрещено брать любой попавшийся двигатель. В нём должно присутствовать принудительное охлаждение. Следует приобретать мотоблоки, в которых будет воздушное и водяное охлаждение. Мотор в таком транспорте должен обязательно быть очень мощным, чтобы можно было легко передвигаться по любой местности.

Небольшой вездеход, созданный своими усилиями, станет настоящей гордостью для каждого умельца. Такое оборудование в магазине стоит дорого, поэтому намного легче и дешевле будет собрать его из подручных средств.

Самостоятельное изготовление колесного вездехода

Прежде всего, рекомендуется оборудовать стандартные силовые агрегаты понижающим редуктором. Это обусловлено тем, что оптимальный крутящий момент как у бензиновых, так и у дизельных моторов достигается при 80% от максимальной скорости вращения коленвала.

Рама для вездехода

Дополнительно, двигатель стоит оборудовать принудительным охлаждением. Причина в том, что движение будет осуществляться на малых скоростях, а набегающего воздушного потока мало, чтобы обеспечить рабочий тепловой режим силовой установки.

Рама вездехода

Прежде всего, требуется сделать раму, которая будет находиться между передним, а также задним мостом. С этой целью берут профилированные трубы, имеющие квадратное сечение. Такие элементы имеют высокий уровень жесткости. При использовании тяжелых мотоблоков типа МТЗ либо Нева зачастую проводят жесткую стыковку рамы. Благодаря этому вездеход получится однообъемным.

Другой вариант заключается в применение ломающейся рамы, что предпочтительно для применения агрегата в холмистой местности. В этом случае сочленение будет делаться посредством шкворня. При этом оба моста будут оборудоваться независимей подвеской.

Задний мост, а также подвеска

Легче всего использовать для создания заднего моста готовые элементы от старого легкового автомобиля, к примеру, Москвича 412. Это обусловлено небольшой массой таких частей, позволяющих применять их для создания вездехода. Для плавности хода подвеску делают на амортизаторах, что снижает еще и вибрацию кузова.

Чтобы снизить расход топлива и сопротивление при движении по пересеченной местности рекомендуется создавать независимую подвеску для каждого заднего колеса отдельно. Но это создает больший уровень раскачивания. Чтобы скрепить раму с задним мостом, требуется применять закаленные болты, а для придания эластичности соединениям требуется использовать резиновые вставки.

Вездеход с лыжами

Для движения по снегу на задний мост устанавливают лыжи.

Колеса

Для повышения сцепления колес с дорогой, особенно по болотистой местности, используется мотоблок на шинах низкого давления. Такие колеса за счет незначительного давления на грунт позволяют сделать движение вездехода на камерах максимально плавным. Для этого применяются специальные колеса от крупных болотоходов.

Также их можно самостоятельно собрать из компонентов, что осуществляется следующим образом:

Для создания самодельных дисков, требуется провести сварку классических дисков со специальными крепежными пластинами.
Дальше на расширенный диск надевают большую камеру и накачивают её.
Готовые колеса монтируются на вездеход.

Для повышения проходимости и сцепления таких колес с землей, требуется вырезать из покрышек специальные грунтозацепы и установить их на камеры.

Учимся создавать квадроцикл из мотоблока

Любопытно, могли ли конструкторы мотоблоков представить, во что народные умельцы будут превращать их детища? Вряд ли! Более того, мастера не собираются останавливаться на достигнутом, и ярким тому доказательством является созданный на основе мотоблока квадроцикл.

От стандартного мотоцикла он отличается наличием четырех колес, позволяющих с легкостью проезжать по самым гористым территориям. Квадроцикл также известен относительной безопасностью, ведь в случае попадания в яму на дороге вылететь из двухколесного мотоцикла гораздо проще, чем с четырехколесного.

Детальные этапы трансформации

Для начала следует развести колеса с помощью специальных ставок, которые вытачиваются на токарном станке или приобретаются в магазине;
Затем нужно позаботиться о создании рамы. Указанные детали нередко «одалживаются» у велосипеда или мотоцикла, но не исключается возможность сваривания их из классических водопроводных труб;
Теперь следует прикрепить эту самую раму к мотоблоку за поворотный шарнир, используя два штифта;
После нужно разобраться с колесами. Естественно, в качестве наилучшего варианта рассматриваются автомобильные диски для резины (с низким профилем). Они отличаются довольно широким ложе и отличной резиновой камерой, которая будет идеально прилегать к ним;
Камеры следует выбрать от грузовых машин, тогда в практичности и выносливости устройства сомневаться не придется.

Благодаря такому вот нехитрому способу переделки, можно получить отличный квадроцикл, не нуждающийся в накатанной дороге и не боящийся крутых поворотов и склонов.

В общей сложности можно отметить, что при наличии дополнительных инструментов, материалов, чертежей, видео-уроков и прочего, мотоблок можно полностью переквалифицировать и «вдохнуть в него новую жизнь»!

Сделал себе самодельный вездеход из мотоблока «Нева».

Захотелось сделать самодельный вездеход — снегоход, для поездок по деревне. Пересмотрел несколько вариантов, решил что-то соорудить на базе своего мотоблока «Нева».

Мотоблок, оборудован четырёхтактным, бензиновым двигателем воздушного охлаждения, мощностью 6.5 лошадок и понижающим редуктором. Чтобы сделать из него вездеходный транспорт, мотоблок пришлось немного доработать.

Из кусков профильной трубы, изготовил тележку с парой колёс (от садовой тачки) и сидением. Также изготовил пару съёмных лыж, которые одеваются на задние колёса тележки, если предстоит поездка по снегу. Тележка соединяется с рамой мотоблока шарнирным соединением.

Затем, усовершенствовал колёса. Мотоблочные колёса снял, они небольшие, а вместо них поставил диски и резину от автомобиля. Чтобы повысить проходимость вездехода из мотоблока, поверх покрышек, одел транспортёрную ленту с грунтозацепами сделанными из деревянных брусков закреплённых на ленте саморезами.

Такая переделка, позволяет мотоблоку быстро передвигаться по неглубокому снегу, если снять лыжи с задних колёс, то можно ездить по бездорожью.

Самоделка имеет свои плюсы и минусы. Минимум затрат и вы получаете отличный мини вездеход — снегоход для поездок на рыбалку или просто для покатушек. При желании, колёса можно обратно поменять на мотоблочные и применять мотоблок по назначению. Но большие колёса несколько ухудшают маневренность вездехода, поворачивать не очень удобно.

Проходимость, зависит от мощности мотора, на этом мотоблоке стоит двигатель мощностью 6.5 л.с, по накатанному снегу вездеход едет отлично, чуть глубже — уже колёса зарываются. Идеальный вариант для мини вездехода — мотор на 10 — 13 лошадок, тогда уже можно ездить по более глубокому снегу.

Предлагаю посмотреть небольшое видео: вездеход на базе мотоблока «Нева».

И так что же понадобилось автору для сборки вездехода

Инструменты: сварочный аппарат, дрель, болгарка, набор ключей ,молоток, отвертка, кусачки.

Материалы: мотоблок, трубы квадратного и круглого сечения, уголки, болты, шурупы, камеры ГАЗ 53, диски от жигулей, рулевая колонка, ступицы, тяга, арматура, стальная проволока.

Итак чем же руководствовался наш автор в разработке данного агрегата это конечно же чертежи и наброски

Вездеход из мотоблока своими руками

Как из мотоблока сделать вездеход? Очень просто, смотрим фото, где подробно показана конструкция вездехода на шинах низкого давления, сделанного из обычного мотоблока.

Вездеход — это незаменимая техника для грибника-рыболова, а также охотника. На такой технике намного легче добираться до заветных рыболовных мест и охотничьих угодий, да и тащить на себе всё снаряжение не нужно, его можно погрузить на вездеход.

Приобрести вездеход не каждому по карману, а вот сделать своими руками, при желании, сможет каждый.

Для изготовления самоделки, понадобится мотоблок или культиватор. Чем мощнее на нём двигатель, тем шустрее будет ехать вездеход. Этот мотоблок, оборудован бензиновым двигателем «Subaru» мощностью 6 л.с, и этой мощности вполне хватает.

Штатные колёса мотоблока, будут маловаты, поэтому придётся изготовить колёса побольше. Для этого можно использовать камеры от грузовой техники, на этом вездеходе стоят камеры от ГАЗ-66. Под такие камеры нужно сделать самодельные колёсные диски как показано на фото.

Также понадобится изготовить тележку — адаптер для мотоблока. На тележке крепим сидение и багажник для перевозки грузов и снаряжения.

В самой конструкции мотоблока переделывать ничего не нужно. Крутящий момент передается от двигателя на понижающий редуктор и на ось с парой колёс. Мощности мотоблока вполне хватает, чтобы везти одного человека и небольшой груз.

Шины низкого давления значительно повышают проходимость мотоблока, он едет как настоящий вездеход, по грязи, болоту, снегу и льду

Единственное на что нужно обратить внимание — это камеры колёс, их очень легко пробить. Некоторые умельцы, оборачивают камеры ещё одним слоем резины или рукавами от пожарного шланга

В общем здесь можно экспериментировать и усовершенствовать свой вездеход.

Понравилась идея? Вот ещё один вариант самоделки — вездеход из мотоблока с гусеницами на колёсах.
