Подготовка инструмента

Бензопила – моторизованный инструмент, основу которого составляет двухтактный двигатель внутреннего сгорания. Он не может работать на чистом бензине, поэтому для запуска требуется приготовить бензомасляную смесь.

Ее пропорция простая: на 1 литр бензина марки не ниже А92 (для дорогих импортных бензопил марка не ниже А95) берем 20 граммов специального моторного масла для бензопил. В инструкции эту пропорцию обозначают 1:50. Размешав в пластиковой емкости топливо и масло, открываем заливную горловину и наполняем бак горючей смесью.

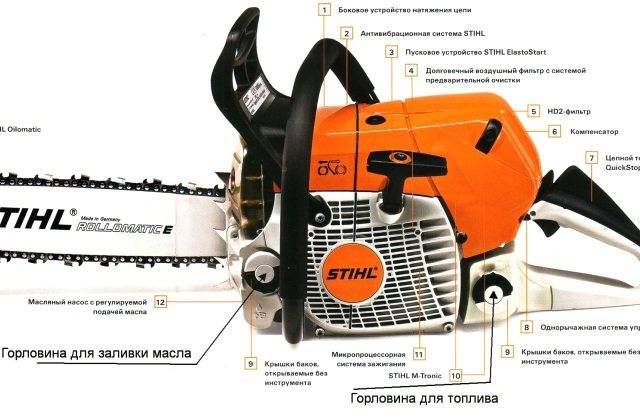

Новичкам советуем быть внимательными, чтобы не перепутать горловину для топлива с горловиной для заливки масла, смазывающего цепь. На некоторых моделях бензопил они обе размещаются на одной стороне корпуса. Отличить их можно по специальной маркировке, нанесенной рядом с отверстием. На топливной горловине вы увидите значок бензоколонки. Рядом с маслозаливной горловиной наносится символ капли.

Хорошая смазка цепи – важное условие качественной работы бензопилы и долгой жизни пильной шины. Инструкция по эксплуатации бензопилы рекомендует использовать только фирменное масло производителя

Кроме него, допускается заливка качественного автомобильного моторного масла вязкостью W30-W40. Использовать для смазывания цепи грязную отработку и прочие нефтяные суррогаты мы не рекомендуем.

Отметка, до которой в бачок заливается цепное масло, всегда находится поблизости от заправочной горловины. Работая бензопилой, не забывайте периодически поглядывать на нее, чтобы не прозевать момент пополнения бачка. Кроме пильной цепи, изредка (1 раз в месяц) следует смазывать подшипник шины, расположенный на ее внешней концевой части. У некоторых шин там имеется специальное отверстие, в которое с помощью шприца вбрызгивают несколько капель масла. Заправку пилы топливом нужно делать только на горизонтальной твердой поверхности.

Типичные неисправности и ремонт бензопил бренда Husqvarna

Владельцы бензопил Хускварна сталкиваются с поломками своих инструментов крайне редко. Однако если это все-таки случилось, то можно попытаться устранить неисправность своими руками. О том, как определить поломку, и отремонтировать бензопилу Хускварна без помощи мастера – поговорим более подробно.

Как отрегулировать карбюратор на бензопиле Хускварна?

На случай, если не заводиться бензопила Хускварна, или она не развивает обороты – причина этому кроется в нарушении заводских настроек карбюратора. Для этого у инструмента имеются 3 винта, обозначенные буквами «H», «L» и «T».

Чтобы настроить бензопилу Husqvarna, нужно действовать в таком порядке:

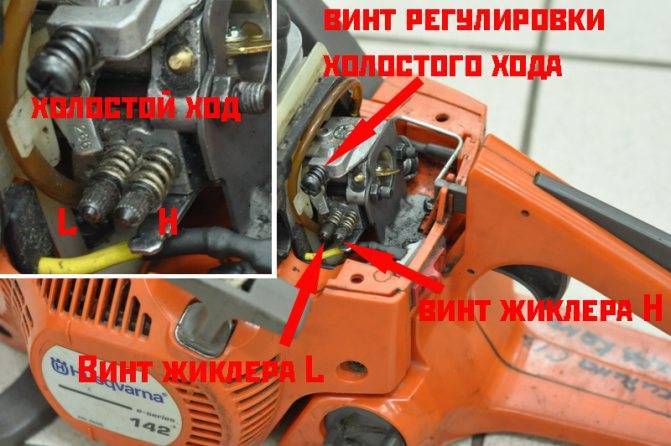

Регулировка карбюратора пилы начинается с 5-минутного прогревания ее мотора. После этого начните поворачивать винт «L» до момента, пока не услышите максимальные обороты, выдаваемые ее мотором. Затем сразу же поверните винт на четверть оборота в противоположном направлении;
Затем одной рукой нажмите и удерживайте курок газа на протяжении 10 секунд. При этом второй рукой поверните винт «H» на четверть оборота, чтобы создать максимальную нагрузку на мотор;
После этого отпустите курок газа и начните поворачивать винт «T «по направлению движения стрелки часов. Как только цепь начнет вращение по шине, поверните винт в обратную сторону до момента остановки цепи.

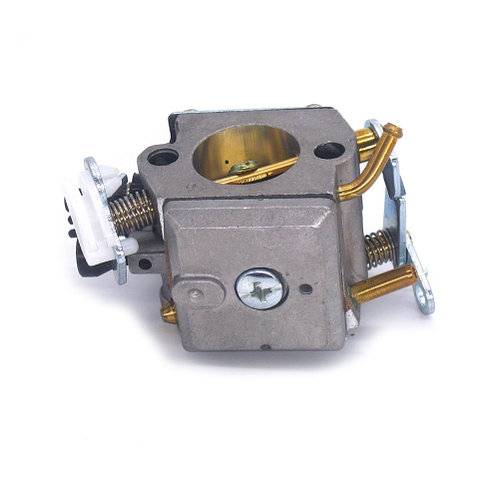

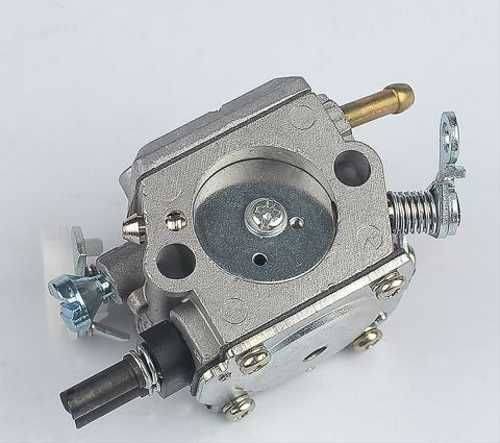

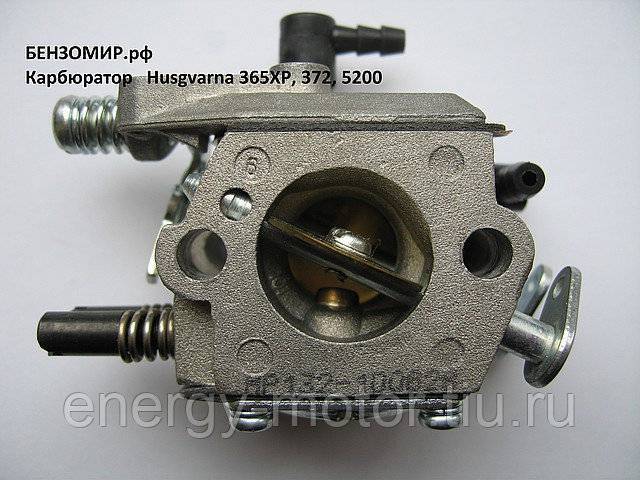

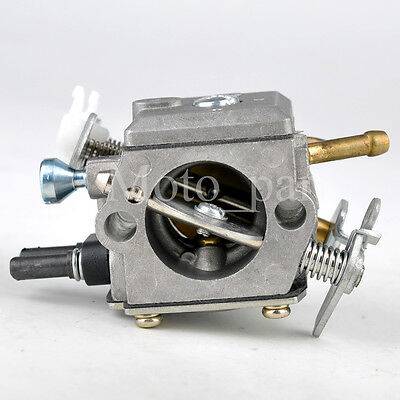

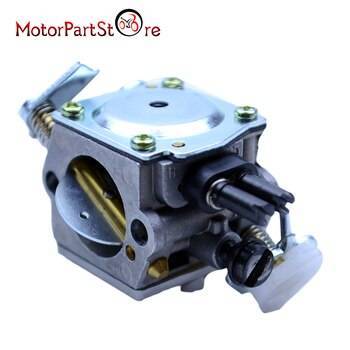

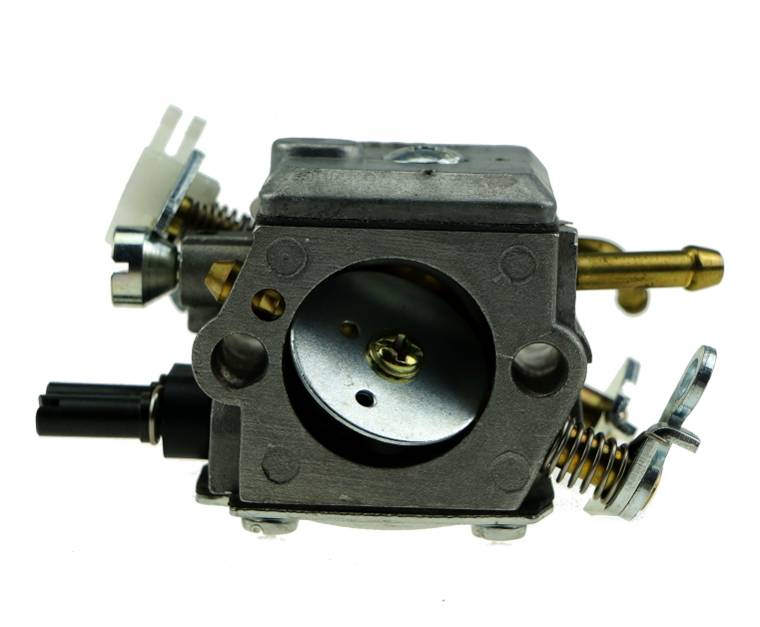

Устройство карбюратора бензопилы Хускварна довольно простое, благодаря чему с его настройкой сможет справиться даже новичок.

Как снять сцепление на бензопиле Хускварна?

Если бензопила не заводиться на горячую или глохнет при нажатии на газ, то причина этой типичной проблемы кроется в износе сцепления. Чаще всего восстановить его оказывается невозможным, поэтому для ремонта потребуется полностью заменить испорченный механизм. Замена сцепления выглядит следующим образом:

Демонтируйте воздушный фильтр и открутите свечу зажигания. При необходимости протрите пространство около свечи бензопилы;
На следующем этапе потребуется снять звездочку с бензопилы Хускварна – это даст возможность внимательно осмотреть механизм на наличие засорений;
Катушка сцепления выкручивается по направлению стрелки часов. Под ней расположена прижимная шайба, которую также нужно извлечь;
В конце производиться замена звездочки и устанавливается новое сцепление. Сборка бензопилы Husqvarna выполняется в обратном порядке.

Первые несколько запусков мотора бензопилы будут сопровождаться звенящими звуками – это связано с тем, что ведущая звездочка будет проворачиваться, пока окончательно не встанет на свое место.

Не поступает масло на цепь бензопилы Husqvarna – причины и решение

Если вы не знаете, почему не связывается цепь, то первое, что от вас требуется – это проверить масляный насос. В некоторых случаях, когда не крутиться цепь – причина может крыться в нарушении герметичности масляных шлангов. В любом из этих случаев нужно действовать в таком порядке:

Для начала снимается защитная крышка и пружина стартера, после чего демонтируется воздушный фильтр бензопилы.
Под ним в правой части расположен масляный насос, который нужно осмотреть на наличие трещин и других повреждений. Если есть необходимость – замените насос;
Если вы заметили, что масляные шланги отошли от своего основания, значит, их также потребуется заменить новыми деталями.

Установив новые запасные части, можно продолжить работу с инструментом. В дальнейшем используйте только качественно масло от проверенных производителей. Большое значение также имеет правильно выбранный угол заточки цепи бензопилы Хускварна, так как от него зависит скорость движения и интенсивность смазки пильного элемента.

HUSQVARNA

Технические характеристики Husqvarna 372 XP

Тип двигателя — Бензиновый Рабочий объем цилиндра, куб см — 70,7 см3 Максимальная мощность, кВт — 3,9 кВт (9600 об./мин) Номинальная мощность на рабочих оборотах, л.с. — 5,3 л.с. (9600 об./мин) Частота на холостом ходу — 2700 об./мин Свеча зажигания — Champion RCJ7Y 5776166-02 (61141), Husqvarna HQT-1 5774840-01 (63893), NGK BPMR7A Межэлектродный зазор — 0,5 мм Емкость топливного бака 0,77 л Крутящий момент, макс. — 4,3 Нм / 6600 об.мин Объем бака смазки цепи — 0,4 л Тип насоса смазки цепи — Регулируемый поток Шаг цепи — 3/8 дюйма Толщина звена цепи — 1,5 мм / 0,058 дюймов Длина шины входящей в комплектацию — 45см/18 дюймов Рекомендованная длина шины, мин-макс 38-71см/15-28 дюймов Скорость вращения цепи на максимал. оборотах — 21,4 м/с Эквивалентный уровень вибраций, передняя / задняя рукоятка — 3,5 / 4,0 м/с2 Гарантированная мощность звука, дБ(А) — 115 Масса (без режущего оборудования), кг — 6,1 кг

Обкатка пилы

Обязательной процедурой перед использованием пилы, является обкатка. Она выполняется для того, чтобы детали двигателя приработались. Сам процесс обкатки состоит из следующих пунктов:

Подготовка смеси. Для этого в указанных в инструкции пропорциях смешивают масло и бензин. Желательно использовать качественные материалы, так к недорогие аналоги быстро приведут к поломке мотора.
Залить масло в бачок для смазки цепи. Проверяется наличие просто – расположить пилу над белым листком бумаги и кратковременно включить пилу. Если на листке появились масляные пятна, то система смазки работает.
Запустите пилу и поработайте на ней без нагрузки.

Как приготовить смесь?

Для того, чтобы бензопила работала исправно и не ломалась, желательно выбирать только качественные смазочные материалы и при смешивании соблюдать не только пропорции, но и последовательность работ.

Как правило, используют моторное масло или трансмиссионное. Можно использовать только ту смазочную жидкость, которая приспособлена для вашего двигателя. Т.е. если он двухтакный, то выбираем соответствующую смазку.

Октановое число бензина также указывается в инструкции, но всегда используют не меньше, чем АИ-92. Пропорции для смеси составляют 1 л бензина и 30 мл масла. Для смешивания используется специальная емкость. Вначале заливается часть бензина, потом все масло и взбалтывается несильно. Потом доливается оставшийся бензин.

Нюансы регулировки

После проведения регулировки, бензопила должна легко набирать и сбрасывать обороты, стабильно работать на низких и высоких оборотах. Если цепь пилы после проведения корректировки винтов управления карбюратором вращается на холостом ходу, это признак того, что настройка проведена неправильно и необходимо откорректировать положение винта (Т).

Также, при регулировке карбюратора Хускварна стоит учитывать время отклика бензопилы на вращение винтов. Настройки меняются не сразу, а в течение пяти, десяти секунд.

Один из показателей неправильно проведенной регулировки, это сильное дымление при работе пилы, что свидетельствует о большом количестве топлива, поступающем в камеру сгорания. При возникновении такой ситуации, нужно откорректировать положение винта (L).

Установка пильного полотна и цепи

Характеристики «Хускварна 365 XP» были упомянуты выше, однако чтобы оборудование не вышло из строя раньше времени, необходимо пользоваться инструкцией. Ознакомившись с ней, вы сможете узнать, как осуществляется установка цепи и пильного полотна. Во время этих манипуляций необходимо надевать защитные перчатки

Важно удостовериться в том, находится ли тормоз в выключенном положении. Для этого соответствующая ручка сдвигается в направлении передней ручки

Гайки крепления пильного полотна необходимо открутить и снять крышку муфты сцепления. Транспортировочное кольцо снимается следом.

Далее можно заняться установкой пильного полотна на болты. Полотно должно быть установлено в заднее положение. Цепь надевается на звездочку, а после ее вставляют в хвостовик. Кромки режущих звеньев должны быть направлены вперед. Необходимо правильно установить хвостовики на ведущую звездочку, протянув при этом цепь вперед по направлению к пильному полотну.

Гайки крепления полотна затягиваются рукой. Для этого винт механизма регулировки необходимо повернуть по часовой стрелке. Цепь следует натягивать до тех пор, пока она не станет прилегать к нижней стороне полотна.

Технические характеристики пилы «Хускварна 365» описывают параметры цепи. Она считается натянутой, если свободно проворачивается рукой. После всех вышеописанных действий необходимо затянуть гайки крепления полотна универсальным ключом. Устанавливая новую цепь, вы должны проверять ее натяжение, пока она не приработается. Натяжение цепи следует проверять время от времени. Если делать это правильно, то вам удастся повысить качество пиления, а расходный материал будет готов прослужить гораздо дольше.

ХР Руководство по эксплуатации ш Прежде чем приступить к раб…

Руководство по эксплуатации

Текст

362ХР/365/372ХР

Руководство по эксплуатации

Прежде чем приступить к работе с бензопилойвнимательно прочитайте инструкцию иубедитесь, что вам все понятно.

101 90 66-56

362ХР/365/372ХР Условные обозначения на бензопиле: Другие указанные на машине символы отвечают специальным требованиям сертификатов на соответствующих рынках.

Условные обозначения в руководстве:
УСТРОЙСТВА БЕЗОПАСНОСТИ БЕНЗОПИЛЫ

1 Термез цепи и рукоятка тормоза цепи

2 Блокирующий рычаг газа
3 Уловитель цепи
4 Защита для правой руки
5 Система виброгашения
6 Выключатель
7 Глушитель
ОСМОТР, УХОД И ОБСЛУЖИВАНИЕ ЗАЩИТНЫХ ПРИСПОСОБЛЕНИЙ БЕНЗОПИЛЫ

1 Тормоз цепи и защитная ручка 1 Проверка износа тормозной ленты

2 Проверка ручки тормоза
3 Проверка автоматического тормоза
4 Проверка предохранителя тормоза
2 Блокировочный рычаг ручки газа
3 Уловитель цепи
4 Приспособление для защиты правой руки
5 Система виброгашения
6 Выключатель

ПИЛЬНЫИ МЕХАНИЗМ 5 ОСНОВНЫХ ПРАВИЛ

1 Особенности конструкции пильного механизма для уменьшения риска отдачи Б) Цепь пилы
В Некоторые термины и понятия, используемые при описании пильного полотна и цепи
Пильное полотно
Цепь пилы
2 Заточка цепи и регулировка снижения высоты ограничителя резания

А Общие сведения по заточке режущих зубьев

с Общие рекомендации при установке занижения высоты ограничителя резания
О Установка занижения высоты ограничителя
3 Натяжение цепи
4 Смазка пильного механизма

A Масло для цепи

B Заправка маслом
с Проверка смазки цепи
О Смазка звездочки пильного полотна.
Е Смазка подшипника блока сцепления
Р Проверка износа пильного механизма Пильная цепь
О Звездочка привода цепи
H Пильное полотно
КАК ИЗБЕЖАТЬ ОТДАЧИ
Что такое отдача?
Общие правила
ОБЩИЕ МЕРЫ БЕЗОПАСНОСТИ
ОБЩИЕ РАБОЧИЕ ИНСТРУКЦИИ ВАЖНАЯ ИНФОРМАЦИЯ
1 Основные правила безопасности
2 Базовая техника пиления
3 Техника валки дерьевьев

А Безопасная дистанция

B Направление падения

с Очистка ствола и подготовка пути к отходу

НАПРАВЛЯЮЩИМ ПОДПИЛ
ОСНОВНОМ ПРОПИЛ
Е Обрезка сучьев
Р Распилка ствола
4 Освобождение неправильно поваленного дерева = очень рискованный случай А Освобождение «захваченного дерева»
В Обрезка веток и сучьев, находящихся в напряжении Подготовка:
что ЕСТЬ ЧТО?
Порядок монтажа пильного полотна и цепи

Установка опоры для коры

Подготовка топливной смеси

Бензин

Масло для двухтактных двигателей
Смешивание
Цепное масло
Заправка
Запуск и остановка

Холодный двигатель

Теплый двигатель
Запуск
Остановка
Карбюратор Работа, предварительная регулировка, точная регулировка
Работа
Установка основных параметров и обкатка
Точная регулировка
Условия
Винт регулировки низких оборотов L
Точная установка оборотов холостого хода Т
Игольчатый винт низких оборотов Н
Правильно настроенный карбюратор
Стартер

Замена поврежденного или изношенного шнура стартера

Натяжение возвратной пружины
Замена сломанной возвратной пружины
Сборка стартера
Воздушный фильтр
Свеча зажигания * •
Глушитель
Техническое обслуживание игольчатого подшипника
Регулировка масляного насоса
Система охлаждения
Центробежная очистка воздуха
«Air Injection»
Электрический подогрев карбюратора (362XPG/372XPG)
Работа в зимних условиях

Температура -5oC (23oF) или ниже

Ежедневное техническое обслуживание

Основные особенности

Рассматривая основные характеристики «Хускварна 365», вы должны обратить внимание на ее преимущества, среди которых следует выделить:

надежность;
продуманность конструкции;
простоту обслуживания.

Оборудование довольно надежно, ведь оно оснащено системой очистки воздуха, что обеспечивает бесперебойную работу. Между чистками фильтров вы сможете выдерживать продолжительные интервалы, что будет способствовать уменьшению износа. Конструкция продумана, ведь масляный насос позволяет регулировать смазку цепи, что делает эту задачу простой манипуляцией.

Бензопила «Хускварна 365», характеристики которой будет полезно изучить перед приобретением товара, отличается еще и простотой обслуживания. Цепь можно довольно быстро отрегулировать, что обеспечивается натяжителем, установленным сбоку. Дополнительными преимуществами можно считать систему очистки воздуха и быстросъемную крышку воздушного фильтра, что упрощает эксплуатацию.

Есть в конструкции антивибрационная система, а также быстросъемный воздушный фильтр. Натяжитель цепи располагается довольно удобно — сбоку. Производитель предусмотрел наличие регулируемого масляного насоса. Карбюратор будет готов прослужить довольно долго благодаря наличию системы виброзащиты. Дополнительным преимуществом данной пилы можно считать инерционный тормоз цепи.

Модельный ряд бензопил Хускварна

Технические характеристики бензопил хускварна отличаются в зависимости от модели. Далее представлены самые популярные представители этой фирмы.

Husqvarna 135 9667618-04

Одна из недорогих бытовых пил. Помогает в работе по саду и валки небольших деревьев. Также отлично подходит для заготовки дров. Экономит топливо и почти не загрязняет атмосферу. К минусам относится высокая цена на запчасти и сложность в их поиске.

Husqvarna 135 9667618-04

Husqvarna 236 9673264-06

Подходит для домашнего пользования и строительства. В комплект входит дополнительная цепь. С помощью этой бензопилы можно вырубать маленькие деревья и небольшие леса. Также возможна подготовка срезов для строительства бани и заготовка дров.

Очень удобная в использовании и неприхотливая в обслуживании пила. При этом в ней может периодически протекать масло.

Husqvarna 236 9673264-06

Husqvarna 440e 9671558-45

Может использовать не только в бытовых делах, но и в промышленных масштабах. Справится с валкой больших деревьев и поддержанием внешнего вида городских парков. Двигатель у нее экономичный, а запуск очень быстрый. Она легка в использовании. В зимний период может быть затруднен запуск.

Husqvarna 440e 9671558-45

Husqvarna 455E Rancher AT II 9667679-15

Бензопила с самой высокой мощностью. Отлично работает как в теплое время года, так и в холодный период. Предусмотрен автоматический подбор режима исходя из условий окружающей среды. Инструмент очень надежный, экономичный, но при этом неприхотливый. Владельцы не замечали минусов.
