Классификация канализационных систем

Общие сведения

Типы конструкций канализации

Существуют разные виды систем канализации. Среди них выделяют тир главных:

1.промышленный вид канализации, который служит, чтобы собирать, очищать нечистоты, образующиеся в процессе производства.

2.хозяйственно-бытовой тип канализации, который бывает централизованный, обслуживающий населенный пункт, или автономный, обустроенный в одном частном доме, либо нескольких.

3.ливневый тип канализации, который отводит стоки, образованные после дождей или таяния снега.

Все системы канализации подразделяют на типы, по расположению труб:

1.внутренний тип канализации подразумевает устройство трубопровода для бытовых нужд внутри помещения.

2.наружный тип канализации состоит из труб, насосного оборудования, очистных конструкций, все, что находится на улице.

Внимание! При отсутствии или невозможности подключения к централизованной сети, следует соорудить локальную канализационную систему

Особенности автономных устройств

Самым распространенным, доступным устройством для обустройства канализации на даче считается сливная яма. Но для использования, очистки она менее удобна.

К автономным конструкциям относят фильтрующие и канализационные сооружения, которые очищают стоки с применением биопрепаратов.

Особенности дренажного вида канализации

Дренажный тип подходит при глубоком уровне протекания подземных вод. Данная конструкция предполагает глубокую выгребную яму со дном, имеющим естественный фильтр. В роли очистного фильтрующего слоя выступают гравий с песком. Стоки проходят сквозь слои фильтра, и протекают в грунт. Через дренажную систему нельзя очищать фекальные стоки из туалета. Такую разновидность канализации применяют для вод, стекающих из ванны, бани, кабинки для душа.

Еще одним типом канализационной системы служит конструкция дренажа, которая собирает лишнюю влагу с территории загородного дома. Под землю укладывают трубопрокаты, содержащие отверстия. Через них попадает внутрь вода. По трубам вода течет в сливную яму, колодец, либо септик.

Внимание! Простой способ дренажа под землей способен регулировать излишки воды, содержащейся в грунте. С помощью этой канализации можно собирать дождевые воды, стоки после таяния снега

В данной системе лучше применять трубы из пластика. Металлические изделия в почве, взаимодействуя с влагой, образуют коррозию, поэтому не долговечны. Еще одним минусом считается их дороговизна

С помощью этой канализации можно собирать дождевые воды, стоки после таяния снега. В данной системе лучше применять трубы из пластика. Металлические изделия в почве, взаимодействуя с влагой, образуют коррозию, поэтому не долговечны. Еще одним минусом считается их дороговизна.

Определение и классификация сточных вод

Как уже стало понятно, сточные воды – это загрязненные в процессе бытового или промышленного использования водные стоки, для очистки и отведения которых создаются специальные канализационные системы и сооружения.

Классификация подобных вод зависит от их состава, происхождения и степени загрязненности.

Виды сточных вод в зависимости от их происхождения:

  • Хозяйственно-бытовые – получаются в результате бытовой деятельности человека и отводятся от жилых помещений;
  • Промышленные – образуются во время процессов создания какого-либо продукта, товара или сырья на промышленных предприятиях;
  • Поверхностные (атмосферные) – это в основном дождевые и талые воды, которые создаются из-за выпадения атмосферных осадков.

Самыми опасными из этих видов считаются промышленные стоки, так как они могут содержать токсичные и химические примеси. Именно поэтому их нужно обязательно очищать, так как при попадании такой жидкости в водоемы происходит сильнейшее загрязнение окружающей природы.

Что касается состава, то загрязнители могут быть минеральными (в основном содержат элементы песка, глины, растворы минеральных кислот и солей), органическими (растительные масла, остатки растений и плодов, бумага, различные физиологические выделения), биологическими (бактерии, грибки, растения, различные вредные микроорганизмы) и химическими (продукты переработки нефти, фенолы, пестициды и другие подобные вещества).

Если смотреть по степени загрязненности, то сточные воды могут быть как со слабой концентрацией загрязнителей, так и с сильной и даже опасной.

Уровень загрязнения стоков зависит от концентрации в них разных примесей, которые обозначаются массой на одну единицу объема (показатель выражается в мг/л или г/м3).

Автономные системы канализации

Являясь альтернативой централизованных сетей, автономные нашли широкое применение в частных домостроениях. Как правило, замкнутые виды канализационных систем являются самотечными, базирующимися на естественном токе воды. Трубопровод монтируется с учетом небольшого уклона в сторону накопительных резервуаров. Плюс сетей в отсутствии дополнительной энергии, минус – в том, что накопительная емкость не может быть расположена далеко от дома, так как уровень наклона труб не допускает перепадов более чем в 3-5 см или до 1,5 см на 1 м/погонный трубопровода.

Слишком большой уклон грозит накоплениями жира и масел на стенках труб, что впоследствии приведет к нарушению всей системы канализации

Поэтому, крайне важно провести предварительный расчет сетей, основываясь на следующих показателях:

  1. Диаметр труб водопровода и слива;
  2. Уклон трубопровода;
  3. Объем сливных стоков, который зависит от количества проживающих в доме.

Материалы

Чугунная канализационная труба после 40 лет интенсивной эксплуатации

К материалам, применяемым в системах канализации, предъявляются повышенные требования из-за агрессивности среды переносимых стоков. Трубопроводы как правило применяют из следующих материалов:

  • чугун;
  • ПЭ (полиэтилен);
  • ПП (полипропилен);
  • ПВХ (поливинилхлорид);
  • НПВХ (поливинилхлорид непластифицированный);
  • Стеклопластиковый (на основе полиэфирных или эпоксидных смол армированные стекловолокном);
  • железобетон (на наружных сетях диаметром от 150 мм) — используется в основном для коллекторов больших диаметров.

Реже используются:

  • стеклянные трубы;
  • деревянные трубы;
  • керамические трубы;
  • асбестоцементные трубы.

Колодцы различного назначения сооружаются из сборного или монолитного железобетона, различных прочных пластмасс.

Какие существуют санитарные нормы и правила для питьевых колодцев

Каждому хозяину частного участка следует знать некоторые стандарты, согласно которым должно происходить строительство питьевого колодца и его дальнейшая эксплуатация. Данные требования определяет главный государственный врач.

Основным этапом колодца является место, где он должен быть установлен. Для выбора места используют разведочное бурение. Его стоимость намного выше природных способов, но данный метод способен предоставить практически 100 % результат. Разведочное бурение также предоставляет данные о санитарных условиях места, где в дальнейшем будет расположен колодец.

Если на расстояние 50 м от частного дома располагаются объекты химической промышленности, заводы или фабрики, то монтаж колодца запрещён. На такое же расстояние следует отдаляться от выгребных ям и туалетов.

Существует такое понятие, как дебет источника. Он позволяет определить, на какое количество человек рассчитан питьевой колодец. Обыкновенно, хозяева частных домов не слишком обращают внимания на данное условие.

Обязателен монтаж оголовка колодца (той части, которая поднимается над поверхностью). Оголовок служит защитным элементом и препятствует проникновению в воду мусора и грязи. Минимальная высота, на которую он должен подниматься над поверхностью, составляет 0,7 — 0,8 м. Также обязательна установка крыши или люка.

Чтобы обезопасить воду от появления грязи и мути, на дне питьевого колодца следует сделать фильтрующий элемент. Для него обычно используют насыпь из чистого песка или предварительно промытого щебня. Согласно некоторым нормативным документам, высота фильтра не должна быть менее 60 см.

Следует помнить, что каждый колодец требует чистки. Также иногда приходится производить ремонт шахты. Для удобства спуска, в стены колодца, при строительстве, устанавливают металлические или чугунные скобы. Для предотвращения коррозии, их покрывают грунтовкой.

Чугунные канализационные трубы.

Так, около 15-ти лет назад широко распространены были трубы из чугуна, благодаря своим свойствам они продолжают применяться и по сей день. Чугунные трубы бывают двух видов:

Трубы из серого чугуна — обладают сравнительно плохим и недостаточным сопротивлением к динамическим нагрузкам;

Трубы из ковкого чугуна — имеют более широкий спектр применения, обусловленный замечательными пластическими свойствами и выдерживанием больших нагрузок.

Достоинства чугунных труб:

  • Прочность;
  • Срок эксплуатации 75-85 лет;
  • Хорошие пластические свойства;
  • Способность выдерживать высокие нагрузки;
  • Металлоемкость.

Недостатки чугунных труб:

  • Шероховатость внутренней поверхности туб, затрудняющая движение сточных вод;
  • Трудности в транспортировке, монтаж и сборка доставляет определенные хлопоты, обусловленные большой массой такого вида труб;
  • Относительно дорогая стоимость.

Стоит обратить свое внимание на то, что чугунные трубы не стоит применять в районах солончаковой почвы и районах со слабым грунтом

Классификация, виды и ассортимент

В первую очередь трубы НПВХ классифицируются по форме – гладкостенная, раструбная, со структурированной стенкой (гофрированная), обсадная (раструбная с резьбой с обоих концов).

Обычные гладкостенные конструкции встречаются очень редко – НПВХ не очень пластичен, соединять длинную коммуникацию из элементов длиной 6 м не слишком практично. Бывают трубы однослойные и двухслойные (гофрированные), бывают гладкостенные с барьерным слоем – для уменьшения диффузии газов (в первую очередь кислорода).

Пластиковые трубы в целом классифицируются по материалу, из которого они сделаны. По назначению: газовые, для питьевого водоснабжения, канализационные, для технических нужд, обсадные. Раструбные и гофрированные канализационные трубы классифицируются по кольцевой жесткости, гладкостенные для напорных систем – по максимальному рабочему давлению.

Трубы круглого сечения, изготовленные методом шнековой экструзии по ГОСТ 28117-89, изготавливаются двух типов и шести рядов. Типы – 100 и 125 в зависимости от допускаемого напряжения в стенке (соответственно 10 и 12,5 МПа). Ряды обозначают, что трубы, изготовленные по данному ряду, рассчитаны на определенное рабочее давление (0,16; 0,4; 0,6; 1,0;1,6 МПа; 1,6 МПА с увеличенной толщиной стенки).

По ГОСТу

Трубы из НПВХ изготавливаются в соответствии со следующими стандартами:

  1. ГОСТ Р 54475-2011 Трубы полимерные со структурированной стенкой и фасонные части к ним для систем наружной канализации. Технические условия.
  2. ГОСТ 28117-89 Трубы из непластифицированного поливинилхлорида. Типы и сортамент.
  3. ГОСТ 32412-2013 Трубы и фасонные части из непластифицированного поливинилхлорида для систем внутренней канализации. Технические условия.
  4. ГОСТ 32415-2013 Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления.
  5. ГОСТ 32413-2013 Трубы и фасонные части из непластифицированного поливинилхлорида для систем наружной канализации. Технические условия.
  6. ГОСТ Р 51613-2000 Трубы напорные из непластифицированного поливинилхлорида.
  7. ГОСТ 632-80. Трубы обсадные и муфты к ним.

Классы прочности

Понятие «класс прочности» относится к стальным трубам. Иногда по отношению к полимерным изделиям употребляют понятия «легкий», «средний» и «тяжелый» тип применительно к раструбным конструкциям из ПВХ в зависимости от их кольцевой жесткости, но в нормативных документах такое деление не используется.

Размер и диаметр

Раструбные изделия из НПВХ для внутренней канализации выпускаются с наружными диаметрами от 32 до 315 мм, для наружной – с габаритами от 110 до 1000 мм, гофротрубы – от 110 до 2400 мм.

Длина раструбных изделий – от 0, 5 до 6 м. Гофрированные двухслойные трубы выпускают от 0,5 до 12 м.

Типоразмеры обсадных труб – 90, 113, 125, 140, 165, 195 и 225 мм. Длины – от 1 до 6 м.

Однослойные трубы имеют диаметры от 10 до 1000 мм.

НПВХ не очень пластичен – его не свернешь в бухту, как полиэтилен. Поэтому трубы и для напорных и для безнапорных инженерных систем выпускают в виде раструбных элементов длиной до 6 м, редко хлыстами без раструба.

Толщина стенки

Толщина стенок стандартизована и характеризуется показателем SDR (Standart Dimension Ratio) – отношением диаметра к толщине стенки трубы. Ряд стандартных величин SDR – 41; 33; 26; 21; 17,6; 17; 13,6; 11; 9; 7,4; 6. От толщины стенки зависит прочность труб.

Класс жесткости

Кольцевая жесткость SN характеризует прочность трубы и устойчивость ее к смятию. Единица измерения – кН/м². Применяется для наружных коммуникаций.

Ряд номинальных значений (классов жесткости):

  • для труб с диаметром меньше 500 мм – SN2, SN4 или SN8;
  • больше 500 мм – SN2; SN4, SN8 или SN16.

Требования к монтажу

Дальнейшая работа очистного сооружения зависит преимущественно от того, грамотно ли был произведен монтаж. Вот основные рекомендации изготовителя касаемо установки:

  • прибор желательно установить в наинизшей точке вашего участка;
  • нужно учесть свободный проезд ассенизаторского автомобиля;
  • дистанция от места монтажа до ближайшей дороги должна составлять минимум 6 м;
  • если длина внешней трубы будет превышать 15 м, то необходимо продумать о том, как обустроить дополнительный ревизионный колодец;
  • септик должен располагаться минимум в 5 м от дома и в 3 м от ближайшего плодового растения;
  • дистанция к ближайшей скважине или колодцу должна составлять 45 м.

С выбором места все более-менее ясно, теперь можно приступить к земляным работам. Глубина, равно как и форма ямы для септика, зависит не только от особенностей выбранной модели, но и от типа грунта. К примеру, если уровень подземных вод высокий, то нужно оборудовать систему якорения прибора, чтобы септик не выдавило наверх под напором поднявшейся воды в весеннее время. Также на этом этапе стелится 25-сантиметровая песчаная подушка и монтируется арматура.

Далее следует непосредственно установка септика. Ввиду того что ЛОС нельзя устанавливать горизонтально, желательно, чтобы монтаж проводился под руководством опытного специалиста, способного быстро реагировать на меняющиеся обстоятельства и принимать правильные решения

Это очень важно при дальнейшей работе очистной станции

Установка септика ЛОС

Затем устанавливаются канализационные трубы. Их нужно устанавливать под определенным уклоном в сторону септика (приблизительно 2° на каждый погонный метр магистрали). Если уклон будет больше, то стоки будут перемещаться слишком быстро.

По окончанию монтажных работ можно приступать к подведению энергоснабжения. Кабель нужно помещать в герметичный канал, иначе на нем образуется конденсат, что рано или поздно станет причиной короткого замыкания. Это, в свою очередь, приведет к выходу из строя электрических элементов. Другой конец кабеля подключается к электрощиту.

На завершающем этапе работ все котлованы зарываются, вывозится строительный мусор. Затем нужно засыпать бактерии в септик и все – можно начинать эксплуатацию!

Основные правила эксплуатации септиков ЛОС

По окончанию установки устройство полностью готово к эксплуатации. При этом необходимо придерживаться некоторых правил.

  1. Состав очищенных стоков нужно осматривать еженедельно. Жидкость обязательно должна быть прозрачной и не иметь никакого запаха.
  2. Каждые две недели необходимо додавать специальный препарат «Биосепт» (о химпрепаратах для септика можете прочитать здесь). Это можно делать сразу в емкости, а можно и посредством внутренней канализации.
  3. Каждый год производится очистка резервуаров от излишков ила. Работа станции прекращается на два часа, затем нужно подождать, пока ил осядет, и выкачать всю воду. При этом аэратор нужно опустошать на треть всего объема, а отстойник – на две трети.
  4. Раз в две недели проводится замена хлорирующей капсулы, которая находится в специальном отсеке.

Обслуживание септика, как мы видим, не занимает много времени, поэтому если в точности придерживаться описанных выше правил, то качество работы устройства будет гарантировано.

Обслуживание септика ЛОС не занимает много времени

Также рекомендуется почитать о том, как правильно выбрать септик для дачи.

Септик ЛОС-5М

Обслуживание септика ЛОС не занимает много времени

Установка септика ЛОС

Характеристика очищенной воды

Септик ЛОС-8А

Септик ЛОС-8

Принцип работы септиков ЛОС

Модельный ряд септиков ЛОС

Характеристики модельного ряда очистных сооружений

Септик ЛОС-5

Септик ЛОС

Что такое канализация

                Канализационные сети — это
одна из частей общей
системы водоснабжения и водоотведения, выполняющая функции сбора и удаления
сточных вод и органических отходов жизнедеятельности. Несколько упрощенно,
это — разветвленная сеть трубопроводов, заходящих в каждое городское здание и обеспечивающее вывод
стоков в специализированное сооружение

Несколько предвзятое отношение
большинства людей к канализации совершенно незаслуженно, поскольку ее важность
и ответственность невозможно преувеличить. Достаточно вспомнить, что все
вспышки эпидемий приходятся на отсталые страны с полным отсутствием
инфраструктуры

                Состав и схема работы комплексов могут быть различными. Это
обусловлено величиной населенного пункта, количеством зданий и людей,
проживающих в них. Для функционирования канализационной сети требуется вода, с помощью которой
происходит транспортировка твердых отходов. Других способов не придумано, поэтому канализация
входит в состав
комплекса водоснабжения, являясь одной из приоритетных частей городской инфраструктуры. Условия
работы системы достаточно жесткие, она функционирует круглый год и нуждается в защите от
замерзания. Для этого трубопроводы помещают под землю, на глубину, превышающую уровень промерзания
грунта в зимнее время. Учитывая, что сеть пронизывает весь город, заходя в каждый дом, можно вполне отчетливо
представить объемы и степень распространение комплекса.

Канализационные сети

Какие бывают канализационные системы

Система канализации позволяет содержать в чистоте улицы и дома. Ведь именно благодаря ей все продукты нашей жизнедеятельности и грязные воды не выплескиваются в грунт, а стекают в очистительные сооружения, в которых проходят обработку. После подобной чистки воды могут сливаться в грунт, не загрязняя окружающую среду.

При выборе канализационной системы следует учитывать финансовые возможности и личные предпочтения

На данный момент существуют разные виды канализационной системы. Прежде всего, они делятся по типу своей организации.

Типы канализации:

  1. Централизованная – это система, которая представляет собой конструкцию подземных труб, расположенных по всему городу и ведущих в общую систему очистки. Именно такой системой пользуются жители многоэтажных домов, а также хозяева некоторых частных построек. Стоит отметить, что такая коммуникация проведена не во всех загородных жилых комплексах, а за ее эксплуатацию необходимо ежемесячно платить определенную сумму.
  2. Автономная – конструкция, которая используется для обслуживания загородного дома и рядом с которой не пролегает централизованная канализация. Такую конструкцию хозяева домов зачастую возводят самостоятельно.

Это не единственный пункт, по которому подразделяются на виды все канализации. Также они могут различаться по своему назначению.

Разновидности канализационных систем по области применения:

  1. Хозяйственно-бытовая система нужна для переработки стоков, организовавшихся в процессе жизнедеятельности человека. Именно такая система присутствует в каждом жилище. В нее поступают сточные воды из туалета, душевой, раковины и т.д.
  2. Промышленные канализации необходимы для систематизированной переработки жидких промышленных отходов. Они используются для заводов.
  3. Ливневая система канализации позволяет убрать излишки атмосферных осадков. Именно благодаря ей наши улицы не затапливает вода в сезон дождей.

Также такие канализации делятся по своей конструкции. Существуют системы раздельного типа, здесь разные виды стоков сливаются в разные резервуары. В полураздельных системах стоки сначала идут по отдельным трубопроводам, но затем сливаются в общий резервуар.

Виды канализационных труб

Канализационные трубы, прежде всего, делятся на чугунные трубы и пластиковые.

Чугунные канализационные трубы

Канализационные трубы из чугуна применяют с давних времен, т.к. сталь абсолютно не подходит для монтажа систем канализации. Чугунные трубы обладают прочностью и значительной долговечностью, гарантийный срок службы чугунной канализации составляет 80 лет. Однако такие трубы имею и свои недостатки, такие как большая металлоемкость, шероховатость внутренней поверхности, которая создает сопротивление при движении воды, а так же способствует образованию наростов внутри трубы. Так же чугунные трубы имеют значительный вес, тем самым усложняя их монтаж. И еще один недостаток это высокая стоимость чугунных труб, т.к. производство чугуна само по себе имеет высокую стоимость.

Пластиковые канализационные трубы

С недавнего времени альтернативой чугунных труб стали пластиковые канализационные трубы, которые обладают рядом преимуществ, по сравнению с чугунными. Пластиковые канализационные трубы в первую очередь значительно дешевле и легче в монтаже. Они обладают малым весом (пластиковую трубу диаметром 200мм и длинной 6 метров может спокойно поднять один человек), гладкость внутренней поверхности значительно уменьшает сопротивление движению воды. Долговечность пластиковых труб составляет около 50 лет. Однако пластиковые канализационные трубы не обладают такой универсальностью в применении как чугунные, поэтому их делают из различных материалов, что бы достичь наиболее оптимального варианта для той или иной системы канализации.

Рассмотрим основные виды пластиковых канализационных труб:

1. Трубы из поливинилхлорида так называемые ПВХ трубы. Обычно такие трубы имеют серый или оранжевый цвет (для наружных сетей).

Канализационные трубы ПВХ обладают такими достоинствами как:

  • Высокая прочность.
  • Устойчивость к низким температурам.
  • Механической и химической износостойкостью внутренней поверхности.

Однако ПВХ трубы боятся высоких температур, их максимальная рабочая температура составляет 40 С, а кратковременная 80 С. При превышении этой температуры канализационная труба теряет свои свойства, и значительно снижается срок ее службы.

ПВХ трубы применяются для наружных и внутренних систем канализации.

По классу прочности канализационные ПВХ трубы подразделяют на:

  • легкие SN 2, применяются в случаях, когда система канализации не проходит через дороги и лежит на небольшой глубине;
  • средние SN 4, прокладываются под небольшими дорогами;
  • тяжелые SN 8 канализационные трубы используют для прокладки под автомагистралями и промышленными предприятиями.

2. Канализационные трубы из полипропилена ПП. Цвет таких трубы обычно серый.

По сравнению с ПВХ трубами полипропиленовые менее жесткие, в свою очередь ПП трубы обладают большей теплостойкостью и могут работать при температуре до 80 С. Поэтому их область применения это внутренние канализационные сети. Так же следует отметить что полипропиленовые трубы плохо горят.

Канализационные трубы из полипропилена не подходят для наружной канализациис прокладкой в грунте, так как имеют недостаточную жесткость, а так же могут быть повреждены грызунами.

3. Гофрированные трубы для наружной канализации из полиэтилена.

Такие трубы выпускаются диаметром 200 – 800 мм и используются исключительно для наружной канализации, там где требования к прочности особо велики. Гофрированные трубы можно укладывать в землю на глубину до 15 м.

Гофрированная канализационная труба состоит из наружной гофрированной стенки из толстого полиэтилена, которая и придает ей прочность, и внутренней гладкой стенки меньшей толщины, которая способствует беспрепятственному движению воды.

Некоторые производители изготавливают гофрированные канализационные трубы из полипропилена, что делает их устойчивыми к высоким температурам. Такие трубы обычно применяются на предприятиях, где необходима устойчивость к горячим производственным отходам.

Размер и место применения изделий из ПВХ

Изготовление труб из поливинилхлорида регламентируется ГОСТом Р 51613—2000, либо нормативом ВСН 48—96. Для производства напорных деталей используется указанный ГОСТ, а в производстве безнапорных применяется норматив.

Согласно данным, приводимым в нормативе, диаметр канализационных труб ПВХ безнапорных может быть:

  • 50мм.
  • 90мм.
  • 110мм.

При этом пластиковые трубы для канализации, размеры которых в длину колеблются в диапазоне от 0,5 до 8 метров, имеют толщину внутренних стенок, не менее 3,2 мм.

ГОСТом Р 51613—2000

Отличия напорных трубопроводов от безнапорных

Отличия напорных трубопроводов будут значительными от указанных параметров безнапорных систем. Так, например, число типоразмеров этих изделий составляет 13 штук. При этом канализационные трубы ПВХ, размеры диаметра колеблются от 63 до 315 мм.

Наличие такого выбора размеров на руку строительным организациям. Однако, зачастую применяются следующие варианта диаметра трубы:

  1. 7,5 см. Изделие используется при проведении отводов в ванных комнатах.
  2. 10 и 11 см. Такие детали используются для проведения наружного трубопровода и стояка.
  3. 20 и 30 см. Изделия применяются для проведения сточной системы в промышленных зданиях.

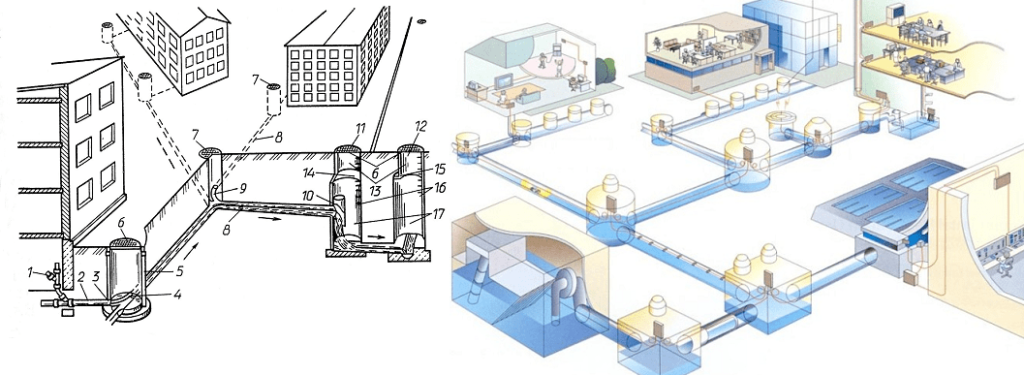

Диаметр труб — внутренней и наружной системы канализации

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
