Кондуктор для сверления отверстий для шкантов

Конструкция под конфирматы и шканты

Мебельный кондуктор для сверления отверстий под шкант и конфирмат — очень необходимое приспособление для мебельщиков. Особенно если используется ДСП материал.

Для этих целей используют два вида кондуктора:

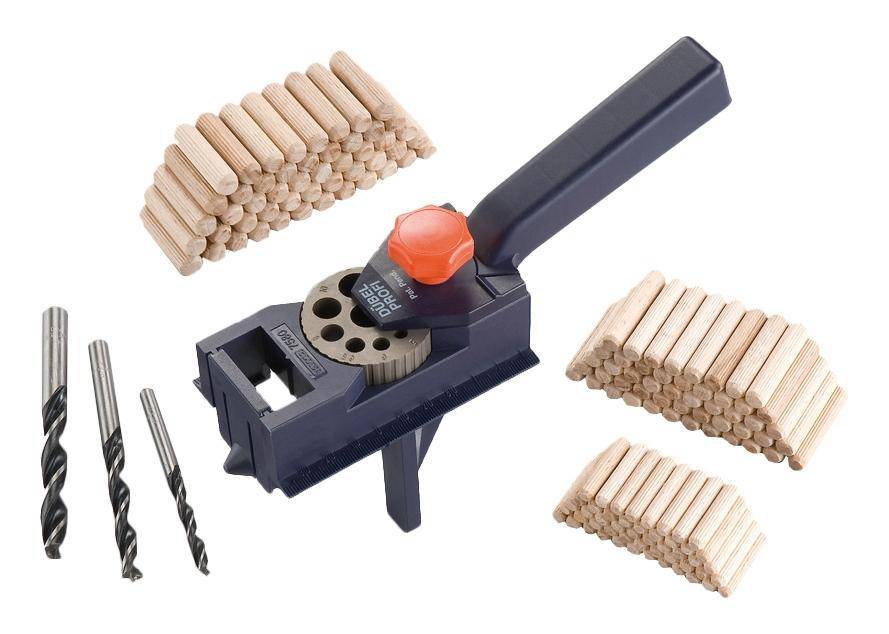

• Кондуктор для шкантов со струбцинным креплением с множеством функций. Основой такой конструкции является уголок из толстого алюминия. Так как приспособление довольно длинное, посередине есть дополнительное крепление. При поворачивании уголка на девяносто градусов хорошо помогает увеличенная толщина приспособления. Втулки на конструкции располагаются на расстоянии наиболее часто использованному для конфирматов и шкантов при производстве мебели.

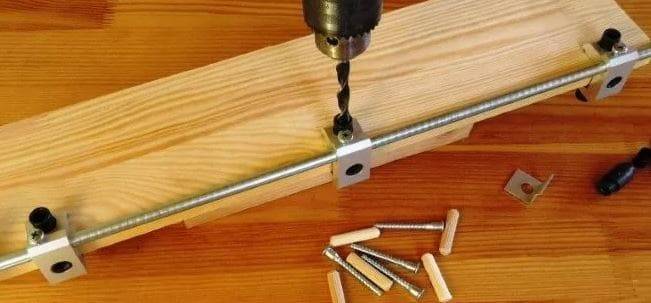

• Двухползунковый кондуктор, который применяется для проделки отверстия в двух скреплённых между собой деталях. Конструкция состоит из двух планок, которые соединяются крепежом. Имеет несколько отверстий, благодаря чему можно устанавливать приспособления на различной ширине.

Кондуктор под конфирмат разновидности и возможность изготовления

Также самый простой кондуктор для сверления отверстия под конфирмат. Сбирается такой кондуктор дома без особого труда. Имеет смысл его собрать самостоятельно, если занимаетесь профессионально изготовлением мебели. Для высверливания одного или двух отверстий нецелесообразно.

Кондуктор под конфирмат

Более сложные чертежи можно взять из любых источников в Интернете. С усложнением конструктивности устройства расширяется его спектр использования. Чтобы не заморачиваться с конструктивно сложными устройствами, можно сделать из легкодоступных материалов, как пластины из металлов, брусья из дерева, арматура или уголки. Для работы с металлом может понадобиться сварочный материалы, хотя можно крепить фиксирующие элементы на резьбовые болты.

Назначение и классификация мебельных кондукторов

Назначение кондуктора для сверления отверстий – точно направить сверло в требуемую точку, и обеспечить прямолинейность хода инструмента на протяжении всей глубины получаемого отверстия. В металлообработке такие приспособления известны давно, и часто поставляются вместе со станком. В связи с возросшим количеством закрытых соединений в современных мебельных изделиях, потребность в таких кондукторах специалистам по деревообработке весьма актуальна.

Различают следующие разновидности мебельных кондукторов:

1. Накладные, которые не требуют фиксации перед началом применения. Они просты, мобильны, но вынуждают при сверлении пользоваться только одной рукой (если дрель или болгарка не установлены в специальную станину). Изготовить такой кондуктор своими руками легко и просто. Используют их преимущественно при получении отверстий в МДФ- или ДСП-плитах.
2. Поворотные, которые снабжаются откидными кронштейнами, и позволяют с одного захода выполнить сверление на двух прилегающих друг к другу плоскостях.
3. Кондукторы для сверления отверстий под углом. Узкоспециализированный вариант кондуктора, который предназначен для выполнения отверстий под различными углами. Часто сочетается с накладным исполнением рассматриваемой оснастки.
4. Скользящие, при помощи которых можно, не меняя установок выполнить несколько отверстий (в том числе, и в несколько рядов). Более необходимы профессионалам, которым приходится часто выполнять подобные работы. Требуют навыков для грамотного применения.

При достаточной жёсткости кондуктора его можно использовать и для сверления отверстий в изделиях, не имеющих ровной плоскости, например, в трубах. Тогда закрепление кондуктора производят при помощи струбцины (для мебели этот вариант не подходит, из-за опасности деформации поверхности).

Приспособление для сверления отверстий под шканты и конфирматы

Несмотря на то что на сегодняшний день в мебельной промышленности появилось много новой фурнитуры, старый добрый шкант применяется до сих пор. Это объясняется тем, что посредством этого предмета фурнитуры не видны соединения, и это особенно ценно в производстве мебели из натурального дерева.

Как уже говорилось, сверление под шканты создаёт немало проблем мебельщикам, особенно недостаточно квалифицированным.

Для того чтобы мебельные плоскости были идеально состыкованы, необходима точная разметка, а эта оснастка позволяет ускорить работу и довести качество таковой до нужного уровня.

Работа с конфирматами — специальными мебельными винтами — хоть и менее хлопотная, но тоже требует определённых навыков. А учитывая то, сколько нужно разметить и просверлить отверстий, перед тем, как закрутить конфирмат в одном мебельном изделии, такое приспособление в значительной степени ускорит работу, да и её качество тоже.

Простейшие устройства

1. Кондуктор двухползунковый. Он позволяет сверлить отверстия в двух смежных (сопрягаемых) деталях. Приспособление сконструировано из двух линеек, которые служат направляющими и соединены с крепёжной планкой. Отверстия, выполненные в ней, дают возможность для установления планки на деталях разной ширины. Перемещаемые по линейкам корпуса (сменные) имеют набор направляющих втулок, где расстояния между ними разные. Кондуктор фиксируется посредством соединительной планки, с противоположной стороны же имеется ограничитель хода, поджимаемый винтом-барашком.
2. Кондуктор многопозиционный. Крепится струбцинами. Конструкция позволяет производить вертикальное сверление. Изготовлен он из толстостенного алюминиевого уголка. Поскольку приспособление имеет значительную длину, оно оснащено промежуточным креплением в центре конструкции. Очень удачно применена толстая стенка уголка, что нельзя переоценить в момент накладки приспособления на поверхность детали и при переустановки кондуктора на 90°. Подбор расстояния между втулками осуществляется по самым распространённым величинам, предусмотренным для установки шкантов или конфирматов.

Порядок работы с кондуктором:

• Приспособление фиксируют на обрабатываемой детали.
• Гильзу вставляют в отверстие.
• Сверлят через гильзу.

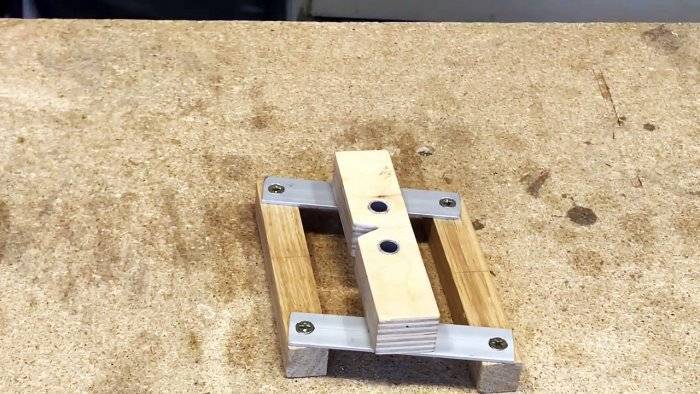

Самодельные кондукторы

Поскольку шаблон для сверления — не совсем дешевое удовольствие, многие люди самостоятельно изготавливают их. Да, кондуктор для сверления отверстий своими руками — это не фантастика, а реальность.

Для того, чтобы сделать кондуктор, вам потребуются:

• чертеж или схема устройства;
• дрель;
• аппарат для сварки;
• болгарка;
• слесарные инструменты;
• «заготовка» под будущий кондуктор (хорошо подойдет арматура квадратного сечения 10х10 миллиметров).

Сначала разрезаем болгаркой (также подойдет ножовка по металлу) арматуру на части нужной длины, которые зачищаются наждачной бумагой. Затем делается разметка будущих отверстий шаблона и последующее их сверление. Здесь есть свои нюансы. Центры отверстий нужно размечать в 8 миллиметрах от края, между отверстиями нужно делать расстояние (по общепринятым стандартам) 32 миллиметра, а диаметр проделанных отверстий должен равняться 5 миллиметрам.

В конце добавляем упор, сделанный из пластины металла (ширина 25 миллиметров и толщина 1 миллиметр), согнутой под прямым углом. Все части контракции скрепляем вместе – и кондуктор для сверления своими руками готов.

Использование

Такие изделия давно используются и широко популярны в металлообработке. Так, кондукторами укомплектовывают многие станки. Необходимость в шаблонах для шкантов в деревообрабатывающей отрасли вызвана популярностью закрытых мебельных соединений. В данной промышленной отрасли рассматриваемые устройства используют как в серийном производстве, так и во время сборки. В последнем варианте мебельные кондукторы служат для высверливания отверстий под шканты.

Кроме названных сфер, данные устройства популярны в строительстве, автомобилестроении, бытовых работах.

Область использования устанавливается типом кондуктора. Так, накладные устройства служат для обработки плоских деталей, древесно-стружечных плит и МДФ. Угловые применимы как для мебели, так же и для древесно-стружечных плит и МДФ. Поворотные изделия рассчитаны на проделывание отверстий в цилиндрических деталях. Многофункциональные модели подойдут для мелкосерийного производства мебели. Опрокидываемые варианты рассчитаны на одновременную обработку в нескольких плоскостях. Закрепляемые и скользящие кондукторы отлично подойдут для домашнего применения. Более того последние несочетаются с одношпинделевыми станками.

Жёсткие модели направлены на проделывание отверстий в предметах с неровной плоскостью вроде труб. В рассматриваемом случае их прикрепляют с использованием струбцины, однако для мебели названный способ не подойдет, так как возможна дефармация поверхности.

Применение кондукторов облегчает и убыстряет исполнение работ благодаря тому, что это спасает от надобности ручных замеров и расчетов.

Как сделать своими руками

Самые простые конструкции стоят дешёво, и профессиональные мебельщики не озадачиваются самодельным изготовлением, а предпочитают покупать заводские модели. Но есть и такие мастера, которые хотят именно сделать такое устройство своими руками.

Для самостоятельного создания кондуктора необходимо воспользоваться чертежами, которых в интернете есть очень много. Своими руками можно сделать и простые конструкции для конфирматов и более сложные для шкантов.

Для производства требуется подготовить инструмент:

• дрель;
• классический набор инструментов для слесаря;
• сварка;
• болгарка.

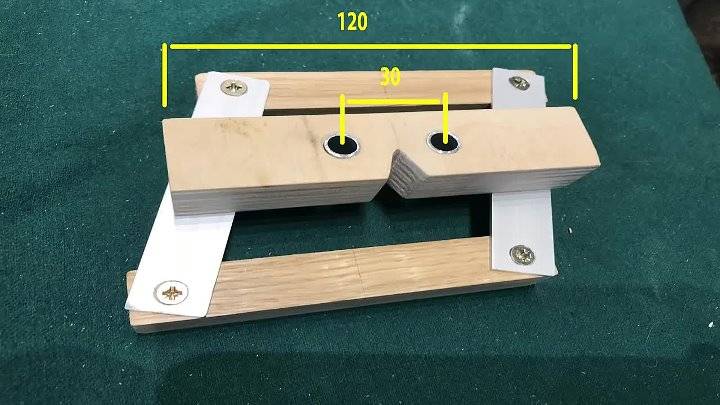

Простейший кондуктор можно изготовить из подручных средств, которые в основном есть в любом хозяйстве, в мастерской на даче или гараже. Для его создания подойдут простейшие материалы, такие как арматура, металлические листы и деревянные бруски и т. п. Они позволяют существенно сэкономить средства при производстве подобного устройства.

Изготовление такого устройства следует проводить в несколько этапов:

• Из квадратной арматуры 10х10 миллиметров необходимо сделать несколько отрезков нужной длины.
• Отверстия, через которые будет проходить сверло, должно находиться на расстоянии 8 миллиметров от края арматуры.
• Согласно общепринятым нормам, расстояние между отверстиями должно быть 3.2 сантиметра, а диаметр отверстия при этом 5 миллиметров. Таким образом, создаётся петля из отверстий.
• Когда сделать ещё и дополнительные упоры, то пользоваться таким устройством будет значительно проще. Для его создания понадобится металлическая пластина толщиной в 1 миллиметр, а шириной 20 миллиметров. Пластину следует согнуть под углом 90 градусов, тогда крепить к общей конструкции. После закрепления всех элементов с помощи струбцины их необходимо надёжно соединить болтами.

Выполнить максимально и точно отверстия в изделиях на основе натурального дерева, метала, МДФ или ДСП можно с помощью специального кондуктора. Это незаменимая вещь для тех, кто занимается производством мебели, также такое приспособление нужно и в других сфера.

Такой кондуктор можно приобрести готовый, а можно и сделать самостоятельно.

Читать также: Усилие натяжения болтов таблица

Последовательность монтажа

Порядок работы с деревянными шипами сводится к следующим пунктам: вначале требуется найти середину на нужной плоскости и сделать разметку будущего отверстия.

1. С помощью сверлильного станка необходимо сделать углубление. В него будет вставляться шип. Диаметр сверла должен быть таким же, что и у шканта. Глубина – 1,5 бруса.
2. Если крепеж будет находиться в отверстии слишком свободно, то он не сможет выполнять свою функцию полноценно. В случае излишней плотности и выступания нагеля над поверхностью могут появиться проблемы в результате естественной усадки здания.
3. При обработке отверстия нужно следить за тем, чтобы угол сверла был перпендикулярен основанию. Это поможет избежать проблем при соединении деталей. Нагель соединяет 2 бруса или бревна, причем делать это нужно с соблюдением шахматного порядка по периметру стены сруба. При этом допустимым расстоянием между ними будет 1000-1500 мм.
4. От совмещения чаш и проемов необходимо делать отступ в 300 мм. При монтаже уровень влажности шкантов должен совпадать с влажностью самого бруса.
5. В полученное отверстие необходимо вставить кнопки-керны, предназначенные для разметки отверстия на другой доске. При отсутствии такой детали вполне можно прибегнуть к самостоятельному изготовлению. Для этого нужно сделать заточку стержня в виде карандаша так, чтобы в середине была иголка. Вставить его в отверстие.
6. Затем две доски укладываются на ровную поверхность, слегка прижимаются друг к другу. Таким образом, на чистой доске появляется разметка для высверливания углубления для шипа.

Нагель должен плотно и без скосов сидеть в пазах бруса, иначе он не выполнит свою функцию.

Для таких целей можно воспользоваться разметочным рейсмусом

Здесь важно правильно найти середину нужных поверхностей

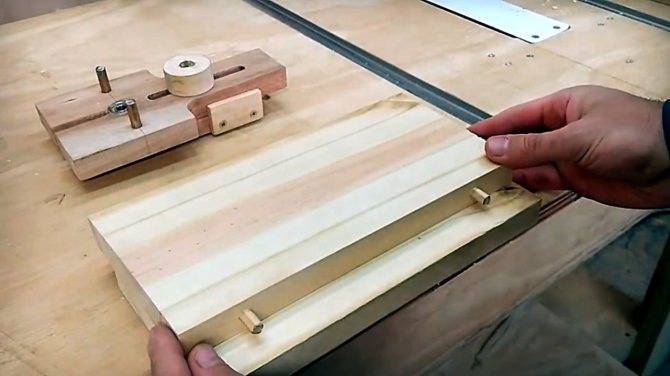

В полученные отверстия нужно вставить стержень, части досок обработать клеем, соединить заготовки и зажать в струбцину. Затем необходимо высушить конструкцию.

Советы:

1. Делать отверстия под шканты следует правильно. Это соединение имеет свою особенность: его нельзя изменять в момент сборки.
2. Обязательным условием является просверливание углублений строго перпендикулярно.
3. Не стоит делать чересчур глубокие дырки, это может привести к выходу нагеля за пределы доски. Торчать они не должны.

Конструкция и виды

Итак, мы разобрались, что кондуктор — это планка-шаблон, основным предназначением которой является обеспечение точности при сверлении отверстий в разнообразных материалах.

Выделяют два вида кондукторов:

•  Кондуктор, предназначенный для сверления отверстий, расположенных перпендикулярно поверхности изделия.
•  Кондуктор, сделанный для сверления отверстий под углом. Он позволяет проделать дырку под желаемым углом.

Но это очень грубая и обобщенная классификация. На самом деле, есть больше видов кондукторов, различающихся по своей конструкции и предназначению. В частности, выделяют следующие виды этих устройств.

Накладные

Как несложно догадаться по их названию, такие кондукторы накладываются на поверхность детали или заготовки, подлежащей обработке. Их можно крепить специальными зажимами или просто придерживать рукой во время работы.

Поворотные

Это специально изготовленные шаблоны, которые предназначаются для обработки цилиндрических заготовок. С помощью таких кондукторов появляется возможность проделывать не только перпендикулярные отверстия, но и сверлить дырки под разными углами, поскольку поворотные устройства оснащены специальными втулками, позволяющими устанавливать кондуктор под различными осями наклона.

Универсальные

Здесь также название буквально говорит само за себя. Данные кондукторы для сверления подходят под большинство видов работ (кроме специализированных), поэтому они полюбились работникам небольших производств, да и тем, кто выполняет работы на дому.

 Скользящие

Данный тип кондукторов не требует их крепления к поверхности, в которой нужно просверлить отверстие. Их просто нужно придерживать рукой (что зачастую может быть не особо удобно).

 Закрепляемые

В отличие от предыдущего типа, подобные кондукторы жестко крепят к обрабатываемой заготовке. Хотя работать при этом удобнее, такой тип устройств ограничивает свободу действий.

 Опрокидываемые

И последняя разновидность кондукторов довольно похожа на универсальный тип. Их применяют при необходимости сверления в различных плоскостях или под уклоном.

Мебельные кондукторы и шаблоны своими руками

Как делаются кондукторы, теперь понятно, равно как и их необходимость для производства мебели.

Не только кондукторы, но и шаблоны необходимы в мебельном производстве. Простейший шаблон, порой сэкономит массу времени и даст возможность не менее точной сверловки, чем кондуктор.

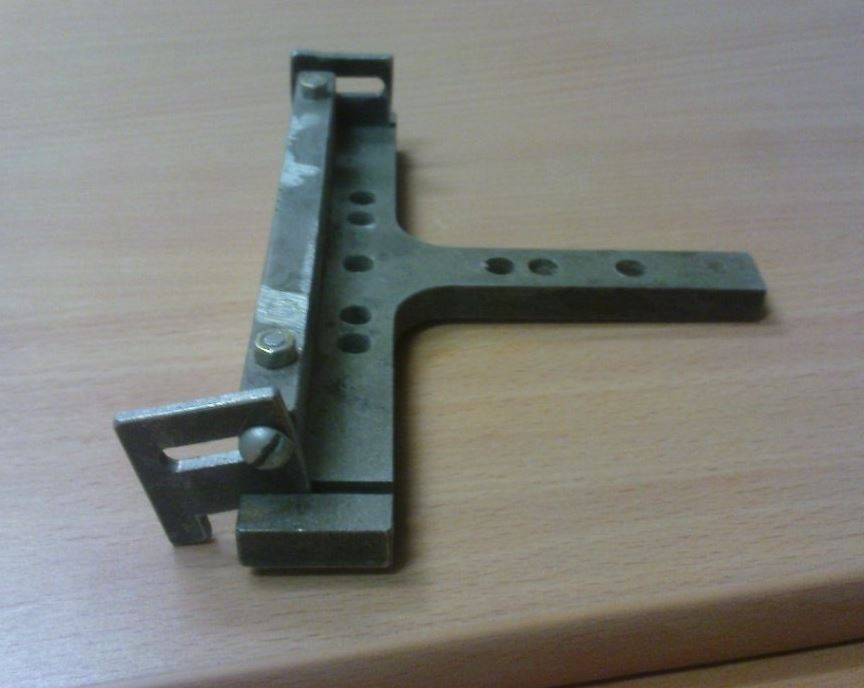

Например, простейший металлический сборный накладной шаблон, состоящий из двух листовых заготовок размером 130×70 мм и стального квадрата сечением в 20 мм. Они соединены между собой винтами в верхней части конструкции — так прикреплены к квадрату. Квадрат просверлён под втулки, куда последние и запрессованы. Такое приспособление для сверления отверстий в торце детали, выполненной из ДСП, даст возможность сверлить, совершенно не задумываясь о разметке и перпендикулярном сверлении. А уж цена этой оснастки ниже всякого представления об экономии.

Вместо металла можно и нужно использовать те материалы, которые стоят недорого и легко обрабатываются.

Материалы:

• Фанера.
• Текстолит или стеклотекстолит — желательно толстый.
• Дерево твёрдых пород.
• Оргалит или его аналог.

Нужно иметь в виду, что эти материалы недолговечны, и для того, чтобы приспособления не приходилась делать каждый день, вполне резонно впрессовывать в них металлические трубки.

В заключение стоит подвести итоги сказанному. Делать кондуктор или шаблон самому или же купить его в магазине — это дело каждого в отдельности. Если домашнему мастеру надо сделать какую-нибудь мебель в единственном экземпляре и есть материал для кондуктора, а также и возможность его изготовления — можно воспользоваться этим. Возможно, что подобная оснастка мастеру больше никогда и не пригодится.

А вот если даже небольшая мебельная мастерская занимается производством серийной мебели, и в ней работает достаточно людей — проще, вероятно, приобрести что-то готовое, тем более, что эти незаменимые помощники мастеров понадобятся им в нескольких экземплярах.

В последнем случае имеет смысл приобретение более дорогих, точных и износостойких кондукторов вместо изготовления кустарных, которые менее точны и долговечны.

Успехов вам в работе!

Особенности конструкции и виды

Кондуктор, по сути, – это шаблон для сверления отверстий, позволяющий выполнить их максимально точно. Используют его и для создания отверстий, ось которых располагается перпендикулярно поверхности детали, и для сверления под углом.

Благодаря своей универсальности и простоте кондукторы для сверления отверстий активно применяются в различных сферах. В частности, в машиностроительной отрасли с их помощью уже давно и успешно выполняют сверление отверстий в заготовках различной конфигурации и изготовленных из разных материалов. Нельзя работать без кондуктора и в мебельном производстве, где такое приспособление активно используется при сборке мебели, установке на нее фурнитуры и выполнении целого ряда других технологических операций. Строительство – еще одна сфера, где кондукторы находят широкое применение. С их помощью, в частности, выполняют бурение отверстий в строительных конструкциях. Кондукторы также необходимы для сверления труб и решения других задач.

Даже простое приспособление в виде планки с упором намного облегчает и ускоряет процесс изготовления однотипных отверстий

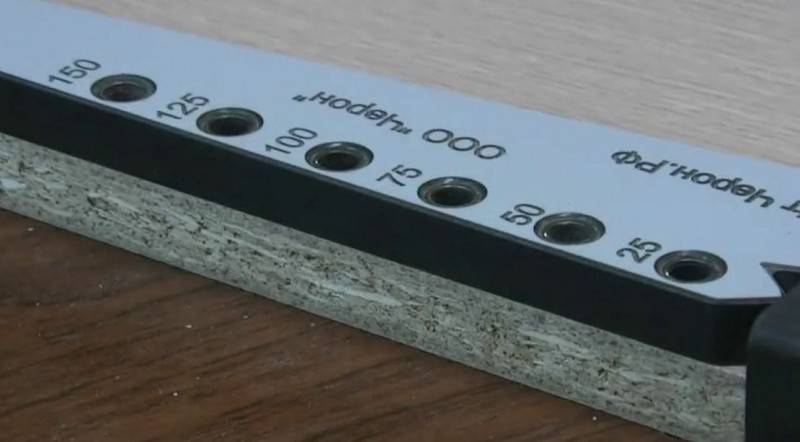

В качестве мебельного кондуктора чаще всего применяются накладные модели, изготовленные из легких материалов, чтобы было удобнее ими манипулировать. Можно приобрести такие приспособления в заводском исполнении или изготовить мебельный кондуктор своими руками. Квалифицированные специалисты-мебельщики могут и не использовать кондуктор, чтобы качественно и точно просверлить отверстие в элементах мебельной конструкции, но для этого они должны обладать большим опытом работы в своей области.

Наиболее значимое преимущество кондуктора заключается в том, что с его помощью качественное и точное сверление как перпендикулярного к поверхности детали, так и наклонного отверстия может выполнить даже человек, не обладающий высокой квалификацией. Использование кондукторов исключает необходимость сложных предварительных расчетов и разметки мест расположения будущих отверстий, что снижает трудоемкость сборки мебельной конструкции и позволяет выполнить такую работу за более короткий промежуток времени. Даже начинающий специалист может разобраться в применении кондуктора для сверления под шканты и для решения других технологических задач.

Накладной кондуктор с револьверной головкой подходит для сверловки типовых отверстий под шканты любого размера

Прежде чем приобрести или изготовить свой самодельный кондуктор, определите, для решения каких задач необходимо его использовать, и на основе этих данных выберите его тип и конструктивное исполнение.

Эти кондукторы называются так потому, что их накладывают на обрабатываемую деталь и закрепляют на ней либо просто фиксируют руками. Посредством кондукторов данного типа, в частности, выполняют сверление отверстий в ДСП, плитах МДФ и в других плоских деталях.

Такие шаблоны можно использовать для того, чтобы выполнять отверстия на деталях цилиндрической формы. Кондукторы данного типа оснащаются вертикальными и горизонтальными осями поворота, что дает возможность выполнять с их помощью отверстия под различными углами.

Это приспособления, которые особенно актуальны для маленьких серийных производств, где важна возможность быстрой переналадки используемого оборудования. Кондуктор данного типа как раз и наделен такими функциями.

Этот универсальный кондуктор предназначен для засверливания отверстий под минификс, конфирмат, рафикс и дверную петлю

Данные приспособления для сверления отверстий требуются в тех случаях, когда такую технологическую операцию приходится выполнять в нескольких плоскостях.

Скользящие и закрепляемые

Скользящий кондуктор в полном соответствии со своим названием не требует закрепления: его просто прикладывают к тому участку поверхности детали, где надо просверлить отверстие. Закрепляемые кондукторные устройства, хотя и являются более удобными, несколько ограничивают свободу действий специалиста, что особенно критично при выполнении сверлильных работ на станках, оснащенных только одним шпинделем.

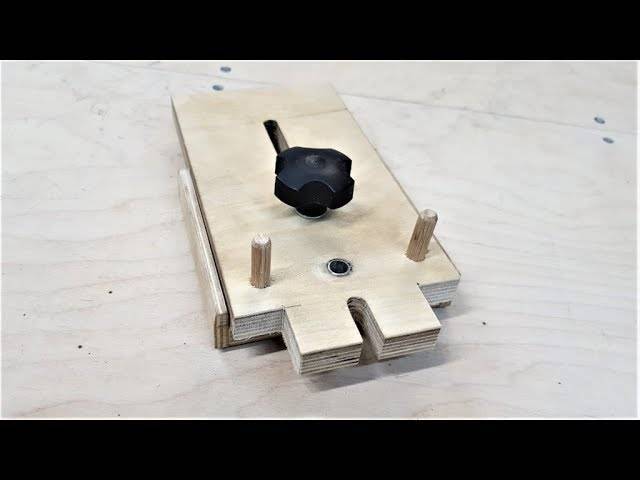

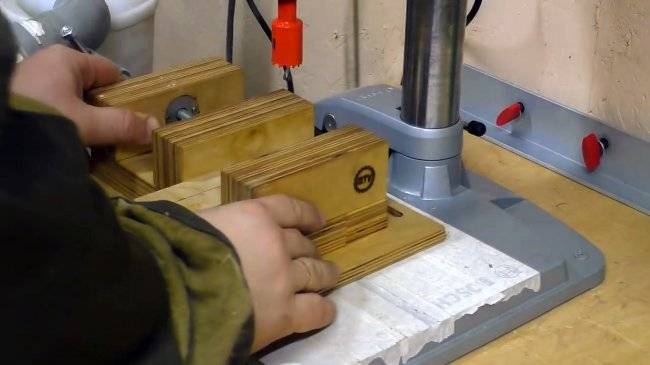

Кондуктор для перпендикулярного сверления отверстий

Простой мебельный кондуктор для сверления отверстий при сборке мебели из металла. Подробности в видео материале

Назначение — получение проходов в толстых заготовках, строго под углом 90°. Представляет собой набор втулок в едином корпусе, или кронштейн со сменными рабочими насадками. Установив приспособление над точкой сверления, можно начинать работу без предварительного накернивания. Сверло точно попадает в центр втулки и не отклоняется от оси.

Важно! Единственная проблема — инструмент необходимо удерживать на заготовке, особенно в начале работы. Иначе от вибрации он может сместиться

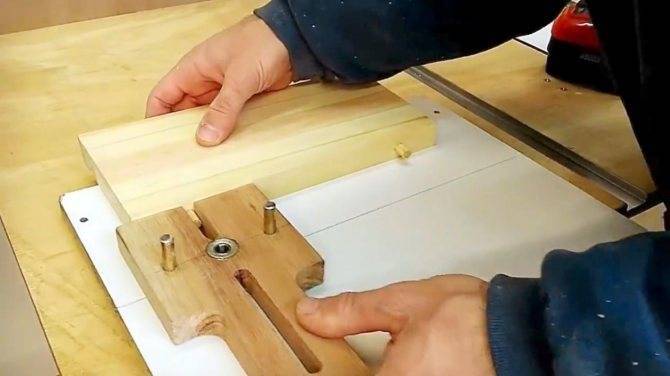

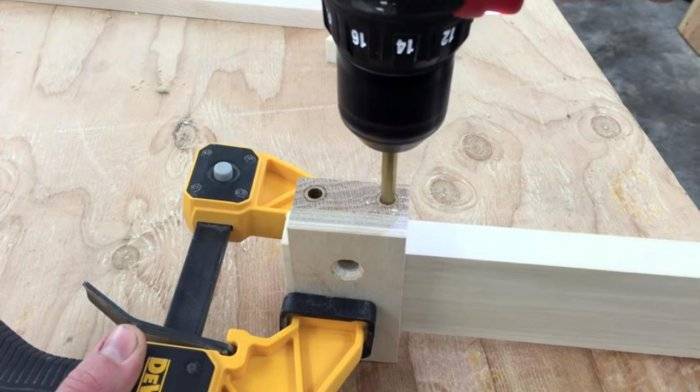

Такой кондуктор для сверления можно сделать своими руками. Используется толстый текстолит или твердое дерево. Идеальный вариант — применение втулок от экструдера для протяжки проволоки. Изношенные втулки можно найти на заводе. Насадки для экструдера выполнены из легированной стали, с добавлением победита. Срок службы практически неисчерпаем.

Шаблон для сверления отверстий под прямым углом

Как и обещали, рассказываем об изготовлении шаблона из простой доски. Длина здесь значения не имеет. Основная задача – чтобы на ней уместилось несколько отверстий на расстоянии 5 см одно от другого. Оптимальной толщина здесь будет 30–40 мм. При помощи угольника необходимо отметить вдоль доски по центру 4–6 точек. Это действие следует повторить и с обратной стороны. Здесь важна предельная точность. Отмеченные точки должны быть расположены идеально одна против другой. Далее следует взять обычную дрель или шуруповёрт с подходящим по размеру сверлом. Задача такова: нужно постараться просверлить доску по всем точкам как можно ровнее.

Необходимо постараться просверлить каждое из отверстий максимально перпендикулярно

После того как отверстия просверлены, их необходимо сверить с разметкой. То отверстие, которое совпало по меткам и будет служить эталонным, по нему можно делать перпендикулярные отверстия в любых поверхностях. Подобный шаблон можно изготовить и для углов сверления других градусов. В этом случае придётся высчитывать смещение меток на обратной стороне доски.

Особенности самостоятельного производства

При проектировании кондуктора под конфирмат необходимо правильно рассчитать, какие функции он должен будет выполнять в последующем. Делать его нужно под наиболее часто используемые крепления в доме. Если такое приспособление требуется мебельщикам для постоянной работы, то лучше купить заводский образец, который отличается большой точностью работы. К тому же производители зачастую в комплекте прилагают дополнительные крепежи, упоры и шаблоны.

Цена подобного устройства для профессионального использования составляет от 400 до 1100 рублей. Зависит она от непосредственных возможностей определённого агрегата, количества проделываемых отверстий, их длине и прочее. Многие интересуются, как сделать мебельный кондуктор своими руками. Чертежи с размерами являются обязательными для начинающих мастеров, поскольку позволяют сделать конструкцию качественно с первой попытки. Подобные схемы можно найти в интернете.

В основном кондуктор имеет такие элементы:

• Основа изделия. Она непосредственно прикладывается к плоскости мебели, на которой и будут сверлиться отверстия.
• Направляющие втулки. Через них проходит сверло.
• Детали для зажима поверхности. Как правило, они находятся на торцевой части кондуктора.

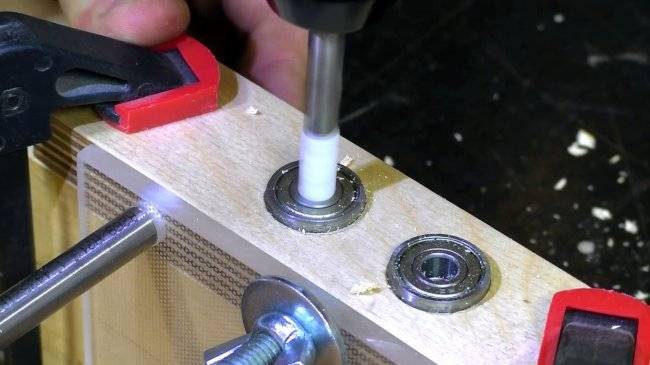

Дальше нужно позаботиться о правильном направлении втулки. Её можно сделать из нержавеющей трубы. Длина втулки должна быть как минимум в два раза больше, чем отверстие, в котором она будет находиться на уголке. Втулка в отверстии должна сидеть с натягом. Самый простой и распространённый вариант — это посадка по принципу вала. Под уже известный диаметр втулки сверлится соответствующее отверстие в уголке, а после этого производится посадка. Рекомендуется использовать посадку с маленьким натягом.

Бывают случаи, когда кондуктор нужно сделать под сверление глубоких отверстий. Тогда втулка изготавливается с буртиком. Количество возможных отверстий, их длина и расстояние между ними выбирается под определённые потребности каждого мастера.

Для крепления приспособления могут быть использованы несколько вариантов:

• Упор с пружины. Кондуктор будет приживаться к обрабатываемому материалу с помощью пружинной силы. Для этих целей можно использовать любую плоскую пружину с необходимой силой.
• Крепление к дереву с помощью саморезов. С помощью такого метода кондуктор прижимается и удерживается на рабочей поверхности благодаря силе трения. Подобный метод крепления позволяет использовать образовавшиеся пометки для последующего центрирования детали. При работе с ДСП нужно с большой аккуратностью использовать такой метод.
• Струбцины с резиновыми прокладками. Опасен такой метод возможным смещением оси втулки. Происходит это, потому что вес кондуктора увеличивается, а втулки поддаются искривлению. Поэтому нужно сначала приложить кондуктор к поверхности, пометить будущее отверстие, а потом приступать к сверлению.

Преимущества

Мебельный кондуктор для отверстий не только повышает качество сборки, но и минимизирует возможность ошибки, которая может повлечь за собой полную замену дорогостоящей испорченной детали. Работу с шаблоном можно доверить низкоквалифицированному персоналу, так как эта операция проще ручной выверки.  Рабочим нет необходимости измерять углы, делать наметку и проверку измерений. Угол сверления контролируется кондуктором, который исключает возможность отклонений. Это значительно повышает точность сверления, что особенно критично для глубоких отверстий.

Что бы работа с кондуктором была эффективной, инструмент должен отвечать следующим требованиям:

• быть промытым и интуитивно понятным в использовании;
• он должен ускорять процесс сборки;
• позволять делать несколько отверстий сразу без дополнительной ручной наметки;
• повышать качество работы со сверлом.

Немаловажное значение имеет материал из которого изготовлен кондуктор. Для шаблонов чаще всего используется пластик или оргстекло, сверлильные приспособления производятся из стали

При выборе кондуктора обратите внимание на следующие его характеристики:

• паспортное значение деформаций при повышенных нагрузках;
• выверенная ось отверстия под сверло;
• отсутствие перегревов во время работы.

Всеми вышеперечисленными достоинствами обладают заводские кондукторы, они изготовлены на основе длительных научных исследований и прошли строгий контроль качества.

Классификация инструментов

По функционалу и конструктивному функционалу кондуктор для сверления делится на виды:

• накладные. Название исходит из их функционального способа работы, то есть он накладываются на заготовительную часть или обрабатываемую поверхность, крепятся к ней специальными зажимами или придерживается рукой. Такой прибор применим для высверливания плоских поверхностей, например, досок, МДФ-плит и ДСП. Его так и называют мебельный кондуктор для сверления отверстий. Благодаря применению кондуктора, сами отверстия получается очень аккуратными и выверенными;
• поворотные. Такие шаблоны прекрасно применяются для высверливания округлой или цилиндрической поверхности. Благодаря такой конструкции ось занимает горизонтальное, вертикальное и наклонное положение к поверхности. Это возможно благодаря втулкам, которые могут направлять линию сверления;
• универсальные. Подобной конструкции средства пользуются широкой популярностью в небольших промышленных производствах, где важную роль играет быстрая подстройка под существующую поверхность. В силу своей уникальности, они также востребованы в домашнем хозяйстве, когда приходится работать с разными материалами, плоскостями и поверхностями;опрокидываемые. По функционалу напоминают чем-то универсальные. Они необходимы, когда требуется сделать отверстие в разных плоскостях и под разным уклоном. Это очень удобно для проведения каких-то ремонтных работ, когда требуется просверлить в стене отверстие без больших затрат по времени и под конкретным углом;
• скользящие. Согласно своему названию, такой кондуктор не обязательно крепить к той поверхности, куда его предполагается прикладывать. Следует отметить неудобство такого кондуктора в обращении, так как требует постоянного удерживания рукой;
• закрепляемые. В отличие от скользящих кондукторов, они крепятся к тому месту, где их намерены использовать. Крепить их гораздо проще, но в силу своей конструкции ограничивают простор работ человека. Это можно наглядно увидеть при проведении работ на стенах или вертикальных плоскостях, имеющих всего один шпиндель.

Преимущества использования

По сути, такой кондуктор выступает в роли шаблона для проделывания отверстий, чтобы они были сделаны максимально точно. Их можно применять для тех отверстий, ось которых находится перпендикулярно поверхности рабочей заготовки, а также для работы под углом.

Данный инструмент — отличная альтернатива зарисовкам и ручным замерам. Сверло вы сможете разместить строго под нужным углом по отношению к заготовке и не допустите никакого отклонения. Результат будет особо заметным, если речь идет о проделывании глубоких отверстий.

Если вы применяете такое приспособление высокого качества для работы с ДСП, то оно должно иметь следующие характеристики:

• способствовать быстрой сборке мебели без необходимости применять сложные инструменты;
• давать возможность проделывать несколько отверстий одновременно без ручной разметки;
• заметно повышать качество работы со сверлом.

Кондукторы изготавливают на основе разных материалов, есть модели на основе пластика или органического стекла. Однако самым лучшим считается вариант из стали, имеющий такие преимущества, как:

• минимальная вероятность деформации;
• сверло направлено максимально четко;
• отсутствие нагрева при работе.

Очень часто в роли мебельных кондукторов применяют накладные модели на основе легких материалов, которыми легко манипулировать. Многие применяют заводские или самодельные инструменты.

А наиболее квалифицированные и опытные мастера уже не пользуются кондуктором, поскольку могут самостоятельно без труда проделать отверстие в конструкциях максимально точно. Но это под силу далеко не каждому.

Ключевое преимущество такого приспособления — это то, что работу может выполнить максимально точно и качественно даже тот человек, у которого нет должного опыта. Вам не придется выполнять разметки и сложные предварительные расчеты. Вы значительно сэкономите время и изготовите мебель намного быстрее.

Преимущества и недостатки

Основным преимуществом кондукторов является то, что с ними могут работать даже не высококлассные специалисты, а «обычные» люди у себя дома. И у них будут получаться четкие и точные отверстия (как перпендикулярные, так и наклонные).

Вам не нужно будет выполнять никаких расчетов и разметки, а это снижает как

трудоемкость, так и время работы.

Можно выделить следующие преимущества применения подобного типа приспособлений:

1. Кондуктор для сверления способен обеспечить идеальную точность как прямого, так и наклонного сверления.
2. Для их использования не нужны разметка, а также предварительные скрупулезные расчеты.
3. Ускорение сборки частей мебели, прочих конструкций.
4. Возможность сверления нескольких отверстий за раз, не нанося предварительную разметку.

Недостатков кондукторов для сверления гораздо меньше, если быть конкретнее, он всего один: довольно большая цена данного устройства. Именно поэтому некоторые столяры делают себе кондукторы самостоятельно.

Кондуктор под конфирмат – разновидности и возможность изготовления

Разумеется, такое приспособление есть в продаже, причем достаточно удобное и универсальное. С его помощью производится перфорация первой детали заготовки. Вторая деталь заготовки должна иметь два ряда перпендикулярных отверстий. Для этого разработана иная конструкция. Разумеется, домашние мастера легких путей не ищут, и делают мебельный шаблон кондуктор для сверления отверстий своими руками. Причем он не обязательно должен быть универсальным, вы можете приспособить его под конкретный тип стыка мебельных панелей.

Важно! Любой универсальный прибор создан для экономии средств. Сделать ошибку в сверлении при большом количестве лишних отверстий – проще простого

Сделать ошибку в сверлении при большом количестве лишних отверстий – проще простого.

Поэтому, при самостоятельном изготовлении шаблонов, делайте их узко профильными.

Пусть вас не смущают отверстия одного размера. Конфирмат, как правило, выпускается по определенным стандартам. Поэтому диаметр сверления единый.

Как сделать кондуктор для сверления отверстий под крепеж, мы разобрали. При сборке деревянных конструкций и установке дверей / окон, используются шарнирные соединения. Их крепления должны быть также стандартизованы и синхронны между собой. Чтобы не ошибиться с разметкой, применяется кондуктор для отверстий под петли. Установить стандартный мебельный шарнир без этого шаблона, практически нереально.

Вывод:
