Насадка кородер на бензопилу

Короед и кородер – функции насадок для бензопил

Кородер – насадка к бензопилам, функция которой заключается в удалении коры и различных наростов со ствола деревьев. При помощи этой насадки можно легко и быстро строгать бревна или производить чаши и пазы внутри них. В большинстве случаев такие насадки отличаются надежностью и прочностью. Они очень просты в установке и эксплуатации.

Насадка короед для бензопил представляет собой специальную фрезерную головку. Это изделие нашло широкое распространение при обработке досок, брусьев и бревен. В продажу такие насадки поставляются вместе с ремнями. Использовать короеды на бензопилах можно исключительно в паре с цепями, на которых имеется звездочки с шестью лучами. Помимо проделки пазов и чашек, насадка короед также активно применяется в случаях, когда необходимости шкурить дерево.

Это интересно: Бензопилы MTD (МТД): модели их характеристики и особенности

С какими бензопилами лучше всего использовать насадку

Монтаж-демонтаж насадок и пильной гарнитуры легко и быстро проводится на бензопилах Stihl. Снимается стопорное кольцо, звездочка, ставится шкив под ремень. Длина выноса вала позволяет это сделать.

Шкив заметно более широкий, чем звездочка под цепь, но он вполне умещается. Видимо, это не случайное совпадение. Скорее всего, немецкие конструкторы и на этот раз оказались впереди всей планеты и заранее спроектировали такую легкую заменяемость. Но факт, что такая простая возможность замены есть далеко не на всех бензопилах других брендов.

При работе фрезерной головки не требуется большой мощности. Важны высокие обороты, которые обеспечит бензопила любой мощности (8-12 тыс. об/мин). Бытовые электрорубанки и рейсмусы, которые решают сходные задачи, имеют аналогичную мощность, в пределах 1,5- 2,5 кВт и более низкие обороты.

Как установить

После того, как насадка будет готова, ее нужно установить на бензопилу и привести в действие. Для этого ремень нужно присоединить одним концу к валу двигателя, а другим – к валу цилиндра. Затем остается лишь протестировать готовое устройство и убедиться в его готовности к работе. Если при нажатии на курок газа инструмента цилиндр вращается свободно и стабильно, то можно приступать к эксплуатации прибора.

Для того чтобы насадка-кородер исправно служила, приспособление нужно правильно использовать и регулярно обслуживать. Детали насадки периодически нужно красить и смазывать. Хранить дебаркер следует в сухом помещении при температуре 10-20 градусов по Цельсию.

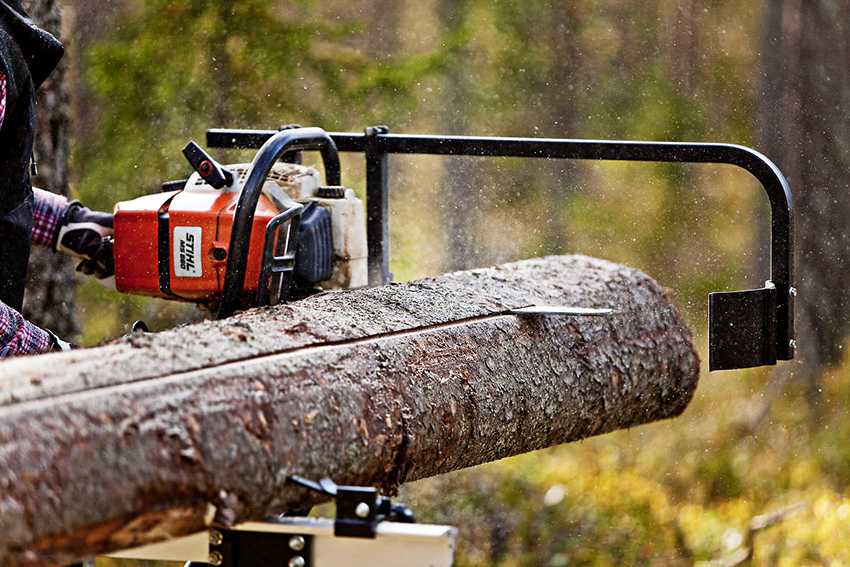

Виды насадок на бензопилу для продольного пиления

Для продольного пиления древесины используются два вида насадок. Одни из них предназначены для нарезки материала в вертикальном направлении, а другие – в горизонтальном.

Насадки для распила древесины в вертикальном направлении состоят:

• из адаптера (крепится в зоне основания на шине);
• направляющей (используется для передачи прямолинейного движения, фиксируется к доске, которая ставится на бревно).

Приспособления для продольного пиления бывают вертикальными и горизонтальными. Благодаря такому строению продольный рез получается очень точным. Этот тип насадки может применяться для разных целей.

С помощью вертикальной насадки можно выполнить следующие задачи:

• распилить бревно надвое;
• разделить материал на четыре части;
• изготовить из бревна качественный брус, который впоследствии может использоваться для строительных работ;
• сделать из бревна доски или несколько брусьев небольшого размера.

На заметку! Если распиловка предполагает изготовление нескольких брусьев, в процессе работы придется постоянно менять положение доски. Применение вертикальной насадки требует определенной сноровки, ведь незакрепленный конец направляющей может уходить в сторону.

Горизонтальная насадка, в отличие от вертикальной, фиксируется на направляющей в двух местах. Стоимость съемных приспособлений для продольного распила варьируется в диапазоне от 1800 до 2300 руб.

К каким бензопилам подходит

Нельзя купить любую насадку — кородер и поставить её на какую угодно бензопилу. Вероятность, что насадка подойдет к конкретной бензопиле при таком выборе «не глядя», ничтожно мала.

Связано это с тем, что посадочные места для звездочек привода у бензопил разных брендов отличаются по размерам и формам рельефа зацепления. Они могут отличаться даже у бензопил одного бренда, но разных моделей.

Есть ещё проблемы, с которыми может столкнуться пользователь, купив насадку, даже специально сделанную под размеры конкретной модели бензопилы. Это снятие приводной звездочки. На некоторых моделях это легко. Достаточно снять стопорное кольцо и от руки — звездочку.

На других она снимается вместе с барабаном муфты сцепления, потому что узел выполнен как единое целое — нераздельные корпус барабана и звездочка. Для таких вариантов шкив должен быть также единым целым с барабаном муфты сцепления, и продаваться в таком виде.

Но главная проблема в том, что на некоторых бензопилах снятие ведущей звездочки вместе с барабаном муфты сцепления или отдельно весьма затруднительно. Иногда требуется применение специальных съемников.

Это значит, что также затруднительно будет поставить шкив. А затем снять его и поставить на место звездочку, когда потребуется пилить.

Тогда каждый переход из режима в режим будет равен по усилиям и времени ремонту средней сложности. А после десятков таких операций могут быть деформированы (развальцованы) места посадки и сами узлы.

Установка насадки

Установку насадки – кородера на бензопилу рекомендуется производить в следующей последовательности:

1. Снимается шина и пильная цепь.
2. Снимается звездочка привода пильной цепи.
3. На её место ставится шкив под ремень.
4. На место шины ставится кронштейн с рабочей головкой. Пазы его крепления идентичны по размерам пазам шины.
5. Натягивается приводной ремень также, как натягивается цепь.
6. Окончательно затягиваются гайки крепления шины (кронштейна).

Режим работы дебаркера и пильной цепи схожи. Только вместо зубчатой шестеренки, приводящей в движение пильную цепь, здесь шкив приводит в движение приводной ремень. Ремень передает крутящий момент рабочей головке с резцами.

Натяжка ремня важна также, как и цепи. Слабо натянутый ремень будет пробуксовывать и перегреваться от трения. Может соскочить со шкивов. Перетянутый ремень затрудняет работу двигателя, сильнее нагревается. В итоге растягивается и может быстро выйти из строя, став тонким и чрезмерно длинным.

Масло в масляный бачок для смазки цепи не заливается. Ремень должен оставаться сухим. Иначе он будет проскальзывать по шкивам. И масло может испортить структуру ремня, он набухнет, станет мягким и разрушится.

На холостых оборотах головка дебаркера не должна вращаться, также, как и пильная цепь. Обороты регулируются нажатием ручки газа.

Как сделать насадку-короед своими руками?

Насадку-короед для бензопилы можно изготовить в домашних условиях, используя для этого подручные средства. Все подготовленные металлические детали необходимо предварительно покрыть грунтовкой и несколькими слоями краски – это защитит приспособление от коррозии, которая может образоваться во время эксплуатации кородера при обработке мокрой древесины.

Порядок действий во время конструирования насадки должен быть таким:

Вначале изготовитель должен сделать гладкую цилиндрическую заготовку, используя для этого цельный кусок металла. Его внутреннее пространство должно быть заполнено тяжелым металлом, к примеру, чугуном – это обеспечит плотное прилегание рабочего органа насадки к обрабатываемой древесине. Для изготовления заготовки подойдет стальная труба, внутрь которой необходимо залить расплавленный чугун или свинец. После застывания металла внешние края цилиндра нужно тщательно зашлифовать;
Внутри цилиндра по вертикальной оси потребуется просверлить тонкое сквозное отверстие, в которое нужно установить крепкий стальной стержень

При этом важно помнить, что цилиндрическая заготовка должна свободно вращаться на штыре. К боковой части штыря потребуется прикрепить ведомый ролик – он необходим для дальнейшей установки приводного ремня, вторая часть которого должна быть соединена с ведущей звездочкой муфты сцепления бензиновой пилы;
В задней части кородера нужно установить защитный кожух

Его можно сделать из тонкой стальной пластины или стеклоткани, пропитанной смолой и эпоксидным клеем.  Кожух должен быть установлен на отдельной пластине, вторую часть которой потребуется приварить к корпусу самодельного короеда;
Все сделанные своими руками элементы кородера потребуется прикрепить к заранее подготовленной стальной штанге. Заднюю ее часть необходимо обработать так, чтобы ее можно было беспрепятственно установить вместо режущей гарнитуры хозяйственной бензопилы.

Чтобы протестировать самодельный кородер, нужно установить его на бензопилу и проверить в режиме холостых оборотов. При этом правильно подключенный короед должен вращаться на небольшой скорости, которая должна увеличиваться одновременно с нажатием оператора на акселератор бензоинструмента.

Это интересно: Не заводиться, глохнет бензопила: причины и способы устранения

Устройство и принцип работы приспособления

Насадка — кородер состоит из следующих основных частей:

• шкив под приводной ремень;
• приводной ремень;
• кронштейн с рабочей головкой.

Есть множество разновидностей рабочих головок:

• узкие большого диаметра;
• широкие меньшего диаметра;
• с открытым креплением ножей (фрез);
• с закрытым креплением, как у электрорубанков;
• со столом для ограничения и регулировки глубины захвата и без него;
• с фигурными резцами разных профилей для разных целей.

Их объединяет общий принцип конструкции. По сути, это вал на двух подшипниках в каретках со шкивом. Такой же, как у электрорубанков. Разница в размерах, форме вала и ножей (фрез) и способах их крепления.

К каким бензопилам подходит

Нельзя купить любую насадку — кородер и поставить её на какую угодно бензопилу. Вероятность, что насадка подойдет к конкретной бензопиле при таком выборе «не глядя», ничтожно мала.

Связано это с тем, что посадочные места для звездочек привода у бензопил разных брендов отличаются по размерам и формам рельефа зацепления. Они могут отличаться даже у бензопил одного бренда, но разных моделей.

Есть ещё проблемы, с которыми может столкнуться пользователь, купив насадку, даже специально сделанную под размеры конкретной модели бензопилы. Это снятие приводной звездочки. На некоторых моделях это легко. Достаточно снять стопорное кольцо и от руки — звездочку.

На других она снимается вместе с барабаном муфты сцепления, потому что узел выполнен как единое целое — нераздельные корпус барабана и звездочка. Для таких вариантов шкив должен быть также единым целым с барабаном муфты сцепления, и продаваться в таком виде.

Но главная проблема в том, что на некоторых бензопилах снятие ведущей звездочки вместе с барабаном муфты сцепления или отдельно весьма затруднительно. Иногда требуется применение специальных съемников.

Это значит, что также затруднительно будет поставить шкив. А затем снять его и поставить на место звездочку, когда потребуется пилить.

Тогда каждый переход из режима в режим будет равен по усилиям и времени ремонту средней сложности. А после десятков таких операций могут быть деформированы (развальцованы) места посадки и сами узлы.

К каким бензопилам подходит

Нельзя купить любую насадку — кородер и поставить её на какую угодно бензопилу. Вероятность, что насадка подойдет к конкретной бензопиле при таком выборе «не глядя», ничтожно мала.

Связано это с тем, что посадочные места для звездочек привода у бензопил разных брендов отличаются по размерам и формам рельефа зацепления. Они могут отличаться даже у бензопил одного бренда, но разных моделей.

Есть ещё проблемы, с которыми может столкнуться пользователь, купив насадку, даже специально сделанную под размеры конкретной модели бензопилы. Это снятие приводной звездочки. На некоторых моделях это легко. Достаточно снять стопорное кольцо и от руки — звездочку.

На других она снимается вместе с барабаном муфты сцепления, потому что узел выполнен как единое целое — нераздельные корпус барабана и звездочка. Для таких вариантов шкив должен быть также единым целым с барабаном муфты сцепления, и продаваться в таком виде.

Но главная проблема в том, что на некоторых бензопилах снятие ведущей звездочки вместе с барабаном муфты сцепления или отдельно весьма затруднительно. Иногда требуется применение специальных съемников.

Это значит, что также затруднительно будет поставить шкив. А затем снять его и поставить на место звездочку, когда потребуется пилить.

Тогда каждый переход из режима в режим будет равен по усилиям и времени ремонту средней сложности. А после десятков таких операций могут быть деформированы (развальцованы) места посадки и сами узлы.

Виды короедов для бензопил

В зависимости от конструктивных особенностях короеды для бензопил делятся на следующие виды:

• барабанные кородеры – используются для сплошного снятия лишней коры на древесине. Рабочие органы этой насадки представлены фрезой и барабаном. Монтаж приспособления производится при помощи узла штатного подшипника. Барабанные короеды выделяются повышенной надежностью и простотой заводского устройства. Для его установки, согласно руководству по эксплуатации, потребуется не более 5 минут;
• дисковые кородеры – приспособления этого типа используются преимущественно для проделки аккуратных отверстий и пазов разной сложности исполнения, форм и размеров. За работу этой насадки отвечает клиновый ремень, который получает энергию от двигателя пилы и передает ее на рабочий орган оборудования. В конструкции этой насадки ведомый шкив находится на штатной оси. При использовании короеда оператор имеет возможность регулировать скорость вращения головки, не останавливая при этом работу двигателя бензопилы.

Благодаря выносливости современных кородеров их можно использовать не только для снятия коры, но и для строгания древесины. Это позволит сэкономить время оператора, повысив при этом качество обработки досок и бревен.

Особенности эксплуатации самодельного кородера

Чтобы самоделка прослужила как можно дольше, ее нужно правильно использовать и обслуживать.

Для этого оператору необходимо:

• постоянно следить за количеством и состоянием смазки внутри муфты сцепления – без нее кородер будет регулярно перегреваться;
• своевременно чистить рабочий орган насадки от опилок и частиц коры;
• при образовании трещин и заусенцев на поверхности цилиндрической головки, ее внешнюю поверхность необходимо тщательно шлифовать.

Хранить самодельный кородер лучше всего на полке в теплом сухом помещении. Это обеспечит защиту приспособления от ржавчины и воздействия химических веществ.

Технология распила бензопилой

Перед тем, как распустить бревно на доски в домашних условиях, необходимо грамотно раскроить его, чтобы получить максимальное количество качественных досок при минимальном количестве отходов. Рациональное использование сырья достигается при применении специальных схем распиловки. На дерево наносится разметка, соответствующая поставленной цели и виду запланированных пиломатериалов.

Перед началом работы необходимо тщательно закрепить заготовку, чтобы достичь высокого качества поверхности досок. Распил бревна осуществляется чаще всего по горизонтали. Преимущество горизонтального распила заключается в том, что затрачивается меньше усилий на удержание на весу мотопилы. Распилить заготовку вдоль мотопилы можно пользуясь приспособлениями для продольной распиловки — деревянным упором — приспособлением, изготовленным своими руками.

При использовании насадки для продольного распила необходимо тщательно закрепить её на корпусе бензопилы. Перед началом работы необходимо позаботиться о создании базовой поверхности, параллельно которой будет происходить распил бензопилой.

В продольный распил необходимо вставлять клинья, во избежание зажима полотна мотопилы отпиленным краем доски. Пила должна двигаться плавно, нельзя с силой давить на неё. Распиливать бревно лучше вдвоём, так как необходимы дополнительные руки для передвижения и закрепления заготовки, чтобы вставить клинья в распил.

Зная все эти тонкости и особенности, несложно самостоятельно распилить брус или бревно на доски.

Правила безопасности при проведении работ

Прежде чем начать пилить заготовку бензопилой, необходимо принять меры, чтобы работать было безопасно:

• убедиться, что насадка смонтирована на бензопиле согласно прилагающемуся чертежу;
• обязательно знать виды неполадок бензопилы и способы их устранения;
• тщательно подготовить рабочее место и надёжность крепления заготовки;
• при работе обязательно носить спецодежду, очки, защищающие глаза от попадания мелких опилок, наушники для защиты от шума, респиратор для защиты органов дыхания;
• запуск бензопилы происходит на земле, тормоз цепи нужно разблокировать перед самым началом работы;
• обязательно иметь под рукой аптечку для оказания первой помощи;

Знание и точное соблюдение правил безопасности позволит провести распиловку заготовки бензопилой без вреда для здоровья и получить качественный пиломатериал.

Кородер для бензопилы – виды и самостоятельное изготовление

В зависимости от своей конструкции кородеры могут быть дисковыми или барабанными. Соответственно, для изготовления каждого из типов агрегатов потребуется использовать разные запчасти.

В конструкцию барабанного кородера входит фреза и барабан. Оба элемента крепятся на узле подшипника. Изготовить фрезу и барабан можно самостоятельно из цельных кусков металла, или заказать их изготовление у токарной мастерской

Очень важно, чтобы материал для создания деталей был прочным и, при этом, легким. В противном случае двигатель бензопилы будет поддаваться излишним нагрузкам

Изготовленный барабан и фреза крепятся к узлу подшипника. При этом следует позаботиться о том, чтобы соединительные пазы между деталями были как можно меньше.

Дисковый кородер оборудуется клиновым ремнем, который приводит в действие рабочий элемент насадки. При изготовлении на передачу и ось насадки монтируется ведомый шкив. Скорость вращения рабочего элемента кородера можно менять в зависимости от мощности мотора бензопилы и калибра ведомого шкива.

Как и в случае с барабанным кородером, детали для дисковой насадки можно выточить своими руками, или попросить сделать это у знакомого токаря. При желании также можно приобрести уже готовые запчасти на рынках или в магазинах по продажам техники.

С какими бензопилами лучше всего использовать насадку

Монтаж-демонтаж насадок и пильной гарнитуры легко и быстро проводится на бензопилах Stihl. Снимается стопорное кольцо, звездочка, ставится шкив под ремень. Длина выноса вала позволяет это сделать.

Шкив заметно более широкий, чем звездочка под цепь, но он вполне умещается. Видимо, это не случайное совпадение. Скорее всего, немецкие конструкторы и на этот раз оказались впереди всей планеты и заранее спроектировали такую легкую заменяемость. Но факт, что такая простая возможность замены есть далеко не на всех бензопилах других брендов.

При работе фрезерной головки не требуется большой мощности. Важны высокие обороты, которые обеспечит бензопила любой мощности (8-12 тыс. об/мин). Бытовые электрорубанки и рейсмусы, которые решают сходные задачи, имеют аналогичную мощность, в пределах 1,5- 2,5 кВт и более низкие обороты.

Насадки к бензопилам Штиль и Хускварна

Специальной насадки, которая бы подходила только к бензопиле Штиль и обладала каким-либо уникальным функционалом, не имеющимся у других, нет.  Все что можно установить на пилы Штиль имеет аналоги и для других бензопил, то же самое и с бензопилами Хускварна

По этой причине при выборе бензопилы, не стоит обращать внимание на советы продавцов по поводу покупки определенной модели, ввиду возможности установки на неё дополнительного оборудования расширяющего функционал

Единственное на что стоит обратить внимание при выборе, это мощность, т. к

для работы с насадками рекомендуется иметь более мощную бензопилу.

Назначение и принцип работы насадки

Основным назначением насадки-кородера является осторожное снятие слоя коры со ствола дерева, в результате чего он приобретает идеальную гладкость, ровность. Данное приспособление может использоваться для обработки не только стволов, но и бревен, досок, толстых брусьев

Причем, обрабатываться может как сухая, так и мокрая древесина.

Также дебаркер предназначается для создания углублений и пазов в бревнах при строительстве срубов и грубого фугования любых деревянных поверхностей. Обычно короед используется на небольших пилорамных производствах, но может применяться и в домашних условиях. С учетом конструкции кородер бывает дисковым и барабанным. Независимо от конструктивных особенностей насадки-короеды имеют единый принцип работы.

По сути, они работают так же, как электрорубанки, представляя собой вал на 2 подшипниках в каретках со шкивом. Единственное отличие заключается в размере и форме фрез. Использовать насадку можно только в сочетании с цепями, оборудованными звездочками с 6 лучами.

Устройство и принцип работы приспособления

Насадка — кородер состоит из следующих основных частей:

• шкив под приводной ремень;
• приводной ремень;
• кронштейн с рабочей головкой.

Есть множество разновидностей рабочих головок:

• узкие большого диаметра;
• широкие меньшего диаметра;
• с открытым креплением ножей (фрез);
• с закрытым креплением, как у электрорубанков;
• со столом для ограничения и регулировки глубины захвата и без него;
• с фигурными резцами разных профилей для разных целей.

Их объединяет общий принцип конструкции. По сути, это вал на двух подшипниках в каретках со шкивом. Такой же, как у электрорубанков. Разница в размерах, форме вала и ножей (фрез) и способах их крепления.

Насосное оборудование: насадка-помпа на бензопилу

Съемная помпа для бензиновой пилы работает по такому же принципу, как и стандартный центробежный насос. Строение конструкции очень простое, поэтому с установкой оборудования не возникает проблем, для этого не требуется много времени.

Помпа представляет собой турбину, которая приводится в движение двумя способами: с помощью вала ведущей звездочки (напрямую) или от шкива. У турбины обычно имеется несколько лопастей. После того как насадка установлена, к ней необходимо подключить два шланга. Один из них будет подающим, а второй предназначен для отвода жидкости. Шланги не входят в комплектацию, поэтому их придется приобрести отдельно.

Насадка-помпа на бензопилу простая и удобная в использовании.

С помощью насадки «Насос» на бензопилу можно выполнить следующие задачи:

• осушить затопленный подвал или погреб;
• накачать воды из колодца или скважины;
• наполнить емкость водой для полива;
• переместить воду из одного места в другое.

Помпа может принести пользу не только владельцам фермерских хозяйств как крупного, так и небольшого размера. Это устройство также применяется в корабельных доках.

Как и любые другие насадки на бензиновую пилу, насосное оборудование выпускается несколькими компаниями, поэтому уровень производительности и прочие характеристики приспособлений разных фирм могут отличаться. Большинство моделей имеет мощность приблизительно 5 л/ч.

К основным преимуществам съемной помпы можно отнести ее мобильность. При желании эту насадку можно изготовить самостоятельно в домашних условиях. Для этого потребуются навыки работы со сварочным аппаратом. С другой стороны, помпы заводского производства изготовлены из пластика, что снижает их стоимость, а потому такое устройство гораздо проще купить, чем создавать своими руками. В среднем цена составляет 3000 руб.

Приобрести насадку-помпу на бензопилу в среднем можно за 3 тыс. рублей.На заметку! Производительность съемного насоса зависит от размеров крыльчатки. Если предполагается, что помпа будет использоваться для выполнения больших объемов работ, желательно приобрести насадку соответствующих габаритов.

Техника безопасности

При работе с бензопилой надо соблюдать правила техники безопасности, они позволят избежать травм и неприятных ситуаций:

• Нельзя на рабочую площадку допускать людей, особенно детей.
• При работе с дисковой пилой обязательно надевать на нее специальный защитный кожух.
• Во время процесса распиловки бревна следует пользоваться средствами защиты от опилок и шума.
• Необходимо иметь аптечку с лекарствами, чтобы обработать рану во время порезов.
• В разогретый бак бензопилы нельзя наливать бензин.
• Применять бензопилу необходимо только по назначению, запрещается включать ее на полную мощность, если она находится не в работе.
• Установка бревен осуществляется только с правой стороны.
• Во время работы с оборудованием категорически запрещено на него давить с усилием.

При соблюдении техники безопасности работа будет несложной, а в результате получиться материал высоко качества без вреда здоровью.

Бензопила является универсальным оборудованием, которое легко в применении. Его мастера могут использовать на приусадебном участке, в частном доме. Помимо получения досок, применяется для ремонтных работ хозяйственных построек и деревянных элементов декора. Большое число досок при этом не нужно, достаточно взять пару бревен.

Дробилка — измельчитель веток, «насадка» для болгарки своими руками

Доброго времени суток, уважаемые самоделкины! Данная статья будет интересна всем, у кого бывает большое количество древесных отходов, либо тем, кто заготавливает древесину на зиму. Автор канала «Make it Extreme» сделал мощный измельчитель веток, обрезков досок и тому подобного. Агрегат с легкостью превращает это в мелкую щепку и опилки.

После такой переработки сырье можно использовать, например, для изготовления топливных брикетов. Кстати говоря, болгарку можно будет снять и использовать по своему назначению за считанные секунды

А это — немаловажно, ведь иногда, при изготовлении различных аппаратов на ее основе — разобрать бывает даже невозможно. Так что эту самоделку можно смело назвать именно насадкой для болгарки. Для создания данного агрегата потребуются следующие материалы

1. Стальной лист не менее 6 мм толщиной. 2. Стальной уголок, либо профильная труба. 3. Стальная болванка около 50 мм в диаметре, для обработки на токарном. 4. Болгарка. 5. Цепь для бензопилы. 6. Два фланца с подшипниками. 7. Краска аэрозоль. 8. Стальной швеллер

Для создания данного агрегата потребуются следующие материалы. 1. Стальной лист не менее 6 мм толщиной. 2. Стальной уголок, либо профильная труба. 3. Стальная болванка около 50 мм в диаметре, для обработки на токарном. 4. Болгарка. 5. Цепь для бензопилы. 6. Два фланца с подшипниками. 7. Краска аэрозоль. 8. Стальной швеллер.

Инструменты. 1. Токарный станок. 2. Сварочный аппарат. 3. Углорез по металлу. 4. Болгарка с обычными и зачистными дисками.

Итак, автор приступает к изготовлению. Первым делом изготавливает из одной большой цепи около дюжины маленьких. Каждое из которых состоит из 11 звеньев.

Отрезает при помощи дисковой пилы кусочек стального кругляка.

И, зажав в патроне токарного станка, начинает вытачивать основную деталь будущей дробилки — вал.

Добивается, что бы на внешний диаметр заготовки плотно сели цепочки.

С двух сторон обтачивает вал под диаметр подшипника.

Переворачивает вал, подготавливает и нарезает резьбу для переходной муфты.

Далее, нарезает резьбу для зажимного кольца.

И вытачивает само кольцо.

Вот такой вал получился.

Приступает к его сборке. Накручивает зажимное кольцо.

Затем фланцы с подшипниками.

Переходную муфту.

И примеряет болгарку.

«Ходовая часть» готова.

Теперь автору нужно изготовить разделительные кольца, для этого обтачивает трубу так, что бы плотно села цепь. Но уперлась не «зубами», а звеньями.

Диаметр подогнан, можно нарезать колечки. Их толщина такова, что бы два ножа цепи не касались друг друга.

Затем цепочку и одно кольцо.

Повторяет до тех пор, пока не наберет нужное количество.

И закручивает зажимное кольцо, сдавливая все элементы между собой.

Итак, сердце измельчителя готово.

Установив коронку по металлу на сверлильный станок, делает посадочные отверстия для фланцев.

Вставляет вал в подшипники, фиксирует переходной муфтой.

Проваривает все соединения.

Из стального листа изготавливает заднюю стенку для подающего лотка. Зажимает его в тисках и сгибает в несколько этапов, в нижней части необходимо получить изгиб. Он нужен для того, что бы ветки и палки лучше прижимало к режущей части.

Прихватывает сваркой заднюю и переднюю стенки.

Затем и боковые, последнюю стенку прижимает струбциной.

Спасибо автору за очередную, нестандартную идею применения болгарки! Соблюдайте технику безопасности, не кидайте в дробилку лом…

Всем хороших идей!

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
