Кожух для ушм под пылесос своими руками

Самостоятельное изготовление

Изготовить кожух для болгарки под пылесос своими руками не составляет труда. Нужно только подойти к проблеме с фантазией. Материалов для изготовления множество:

  • алюминиевая кастрюля или тарелка;
  • пластиковая канистра из-под масла;
  • пластиковая бутылка объемом 5 литров.

Штатный кожух

Менее затратный способ изготовления — это использовать штатное защитное устройство. К нему требуется только прикрепить боковую крышку и патрубок. Чтобы изготовить боковую крышку можно взять кусок оцинкованной стали и потом действовать так:

  • Из оцинковки нарезать полоски шириной 15 мм и длиной 30 мм для изготовления уголков. Затем согнуть их под прямым углом посередине.
  • В боковой открытой части кожуха просверлить отверстия диаметром меньше толщины саморезов. Через эти отверстия закрепить изготовленные ранее уголки.
  • Вырезать из оцинковки по контуру боковую крышку.
  • В ней ближе к краю просверлить отверстие под патрубок.
  • Патрубок можно изготовить путем сворачивания в трубу листовой заготовки. Края закрепить между собой можно саморезами или хомутами.
  • Один край патрубка необходимо надрезать в нескольких местах. И эти сектора разогнуть.
  • Вставить трубу в вырезанную крышку и закрепить саморезами.
  • Также саморезами прикрутить полученную конструкцию к уголкам.
  • Закрепить конструкцию на болгарке.
  • Подключение к пылесосу производится посредством гофрированного шланга. Для надежности соединения необходимо использовать хомут.

Все, УШМ с кожухом для пылесоса готова к работе.

Модель из пластмассовой канистры

После замены масла или заливки антифриза в автомобиль в гараже всегда остаются пластиковые канистры. Толстые стенки и отливы по углам позволяют хорошо сохранять форму не деформируясь. К тому же размер горловины канистры почти соответствует размеру шланга пылесоса.

Перед раскройкой следует определиться с таким параметром, как глубина погружения отрезного диска. Установленный пылеотвод будет препятствовать погружению. За основу можно взять штатный кожух.

Читать также: Чем утеплить трубы отопления

  • Сначала маркером нанести разметку.
  • Острым строительным ножом вырезать отверстия и отсечь ненужные части. Отверстия, предназначенные для посадки на болгарку, рекомендуется сделать с двух сторон. Нужно это на тот случай, если возникнет необходимость сменить направление вращения.
  • Подсоединение шланга к горловине осуществляется хомутом.
  • Закрепление пылеотсоса на УШМ производится хомутом с переходным кольцом.
  • Чтобы закрыть не используемое посадочное отверстие, нужно вырезать круг большего диаметра и закрепить при помощи саморезов.

Приспособление для плиткореза

Чтобы резать керамическую плитку, необходим постоянный контроль. А вытяжной кожух для болгарки закрывает обзор полностью. Для изготовления кожуха нужен прозрачный материал.

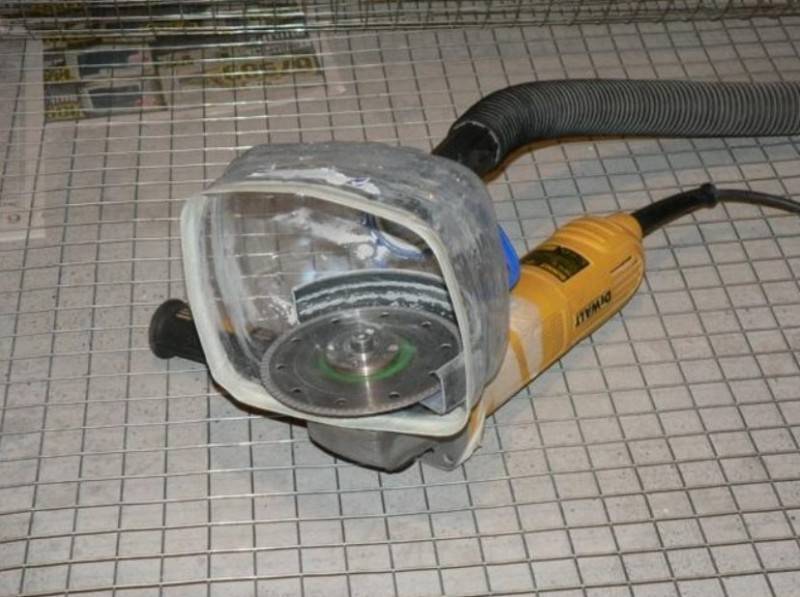

В качестве заготовки подойдет 5-литровая прозрачная бутылка из-под бутилированной воды. В горлышко входит патрубок пылесоса. Канцелярским ножом вырезается отверстие под посадку.

Отрезается дно бутылки так, чтобы диск выставлялся на требуемую высоту. Конструкция закрепляется на УШМ хомутом или винтами. Большой объем бутылки не позволяет пыли разлетаться, и кожух одновременно выполняет роль пылесборника.

Угловая шлифовальная машина считается многофункциональным инструментом. Помимо множества преимуществ, она имеет один значительный недостаток — во время резки и шлифования материала она производит большое количество пыли. Чтобы освободить себя от длительной уборки помещения после работы болгаркой, мастера применяют устройства, оснащенные пылесосом. Главным элементом любого из таких устройств является защитный кожух. Его можно легко подобрать для любой модели УШМ. Главное — уметь правильно присоединить деталь к вытяжной системе.

Особенности

Кожух для УШМ под пылесос – это специальная насадка, позволяющая обезопасить мастера от воздействия пыли, которая при работе со шлифовальным инструментом вылетает из-под диска. Многие строительные магазины предлагают для защитных целей респираторы, но данные приспособления малоэффективны. Через несколько часов работы они начинают забиваться, а значит, не справляются со своими функциями. Кроме того, респираторы не предназначены для удаления пыли в рабочей зоне. Поэтому, если проводится ремонт в жилом помещении, в котором есть декоративная отделка и мебель, необходимо применять УШМ с пылеотводом.

В большинстве конструкций болгарок предусмотрен пылесборник. Благодаря ему пыль сразу собирается из-под рабочей поверхности устройства, не загрязняя помещение. Такие модели характеризуются высокой силой всасывания. Они защищают не только от пыли, но и от мусора. Дополнительно на пылеотводящий механизм устанавливают защитный кожух, изготовленный из прочного материала. Он способен выдерживать интенсивные механические нагрузки и во время обработки поверхностей собирать разные фракции, включая и мелкие пылевые частицы, и куски металла или бетона.

Защитный кожух под пылесос выполняет две основные функции.

  • Защита от пыли. Он препятствует самопроизвольному распространению мусора в рабочей зоне. Пылезащитный элемент также задерживает мелкие и крупные куски мусора, которые образуются при обработке поверхностей. Кроме того, данное приспособление защищает и сам инструмент от попадания в наружную часть корпуса различных частиц, которые пагубно влияют на функционирование вращающихся деталей и в дальнейшем могут вывести их из строя.
  • Регулировка. Кожух не только отвечает за пылеудаление, но и позволяет осуществлять регулировку работы круга.

Поскольку уборка выполняется пылесосом, подключенным к патрубку, при установке кожуха необходимо следить за тем, чтобы диаметр пылеотводящей трубки и отверстие патрубка соответствовали друг другу. Насадка в виде гибкого шланга должна точно входить в отверстие и надеваться на кожух без образования люфта.

Кожух под пылесос рекомендуется использовать в следующих случаях:

  • Для шлифовки бетона и штробления стен, полов. При данном виде обработки поверхностей производится много пыли. Кроме того, большая часть работ выполняется на высоте, а мусор, падающий сверху, может оседать по всему помещению. Чтобы повысить защиту от пыли, необходимо выбирать аэродинамический или шлифовальный кожух, подходящий под мощные модели болгарок и хорошо выдерживающий нагрузки.
  • При нарезке плитки. Такая работа всегда сопровождается большим количеством пыли, которая не только загрязняет комнату, но и является вредной для человеческого здоровья. Для данного процесса специалисты рекомендуют выбирать отрезной или универсальный кожух.
  • Для циклевания деревянных полов. Этот процесс является довольно трудоемким. Он предусматривает обработку поверхностей больших площадей, после чего образуется много мусора и пыли. Благодаря защитному кожуху циклевание проходит быстро и качественно, так как мастеру не нужно отвлекаться на очистку рабочей зоны. Его устанавливают на УШМ при помощи специальных креплений.

Кожух под пылесос может продаваться как в комплекте с инструментом, так и отдельно. При этом многие мастера изготовляют защитное приспособление своими руками, чтобы обезопасить рабочий процесс. Самодельный кожух не отличается по функциональности от заводского, но может немного уступать по производительности. Кожухи, изготовленные своими руками, способны защищать мастера от травм, препятствуя разлетанию частиц обработанного материала. Но если финансовые возможности позволяют, то лучше все же приобретать готовые изделия, так как они имеют высокое качество и позволяют расширить возможности аппарата.

Причины образования пыли

Болгарка является универсальным инструментом. С ее помощью, используя различные насадки, можно резать металл, камень, керамогранит и плитку, обрабатывать древесину и прочие материалы. Но одним из недостатков является образование огромного количества пыли. Работы, вызывающие образование большого количества мелкого мусора:

  • Штробление пазов на стенах. Работы производятся по штукатурке, а цемент и песок имеют мелкую фракцию. Высота прохождения каналов находится на уровне полутора или двух метров. С такой высоты пыль равномерно оседает по всей площади помещения.
  • Шлифование деревянных конструкций. Перед окрашиванием или покрытием лаком деревянные изделия подлежат обязательному удалению волокон целлюлозы, которые образуются в процессе пиления. Целлюлоза тонкая, легкая и на протяжении длительного времени зависает в воздухе.
  • Удаление старого лакокрасочного покрытия. Перед нанесением свежей краски старую требуется удалить. Используется лепестковый наждачный круг. Снимаемая им краска получается мелкой.
  • Резка напольной и декоративной керамической плитки. Спеченная керамика имеет мелкозернистую структуру, и она проникает повсюду.
  • Циклевание паркета или деревянных полов. Выравнивание полов происходит за счет снятия верхнего слоя. Неровности имеют различную высоту и поэтому, кроме стружки, образуется много древесной пыли.

По окончании ремонта пыль приходится удалять из всех возможных щелей и полостей. Для защиты соседних помещений от строительной пыли, в дверных проемах устанавливаются защитные экраны из полиэтиленовой пленки или легкой ткани. Также используются специальные приспособления, которые можно изготовить самостоятельно.

https://youtube.com/watch?v=wop1TDftMj0

Усложненный способ

Второй вариант потребует наличия железной или алюминиевой кастрюли. Все действия происходят поэтапно и не требует особых навыков изготовления дополнительного оборудования для ушма. Тем не менее, некоторый инструмент стоит купить, чтоб все сделать максимально точно и качественно. Да и не хотелось бы, чтобы защитный элемент, изготовленный своими руками, нанес травмы.

Вырезание по заранее отмеренным величинам формы для кожуха болгарки

При этом важно помнить поговорку – семь раз отмерь и один отрежь. Почему? Вряд ли супруга будет рада, если в целях экономии на оборудовании для ушма, придётся потратится и купить много новой посуды.
Из остатков кастрюли вырезаются зубчики по размеру крутящей втулки болгарки

Она плотно закрепляется на болгарке специальным зажимом, приобретенным заранее в магазине.
Выполняется конус из той же кастрюли по размеру трубки пылесоса таким образом, чтобы его можно было плотно присоединить к форме кожуха. Стоит осознавать, что это может потребовать немалых усилий.
Необходимо вырезать пластину, точно повторяющую форму будущего кожуха. И, соответственно, соединить все детали в одну конструкцию.

К достоинствам кожуха из кастрюли можно отнести то, что нет потребности сильно тратиться, а также не нужно иметь специальные навыки сварки. К отрицательным сторонам этого варианта относятся щепетильность сборки всей конструкции и, снова-таки, невозможность отрегулировать глубину резца.

Как пользоваться болгаркой советы и рекомендации от специалистов

Изготавливаемая насадка на болгарке позволяет не только исключить формирование пыли, но еще и выступает в качестве дополнительной защиты человека от негативного воздействия электроинструмента. Угловая шлифовальная машинка представляет собой опасный для жизни инструмент, который применяется для разных задач

При выполнении этих задач немаловажно соблюдать технику безопасности, чтобы предотвратить получение травм и увечий

Специалисты рекомендуют соблюдать ряд следующих рекомендаций при работе электроинструментом:

  1. Держать инструмент только двумя руками
  2. Использовать только соответствующие режущие диски и круги в зависимости от обрабатываемых материалов
  3. Не увлекаться обработкой древесины, используя для этого болгарку. УШМ для работы с древесиной — это не самый лучший вариант
  4. Работы проводить в защитном обмундировании — очки, респиратор, перчатки и т.п.
  5. Периодически делать паузы, давая инструменту остыть
  6. При использовании кожуха, необходимо контролировать, чтобы он плотно фиксировался к электроинструменту. Если он будет вибрировать, то в процессе может попасть под вращающийся диск и повредиться

Чтобы изготовить самодельный кожух под болгарку для подключения пылесоса, понадобится проявить немного смекалки и воображение. Сделать устройство вовсе не трудно, и стоит только подобрать подходящий материал, взятый за основу. Это может быть не только пластик или металл, но еще и дерево, например, ДСП или ДВП. И при этом вовсе не понадобится покупать самодельное приспособление, чтобы в итоге провести одноразовые работы по обработке бетона, дерева или кафеля углошлифовальной машинкой.

https://youtube.com/watch?v=EzmrTVktnAk%3F

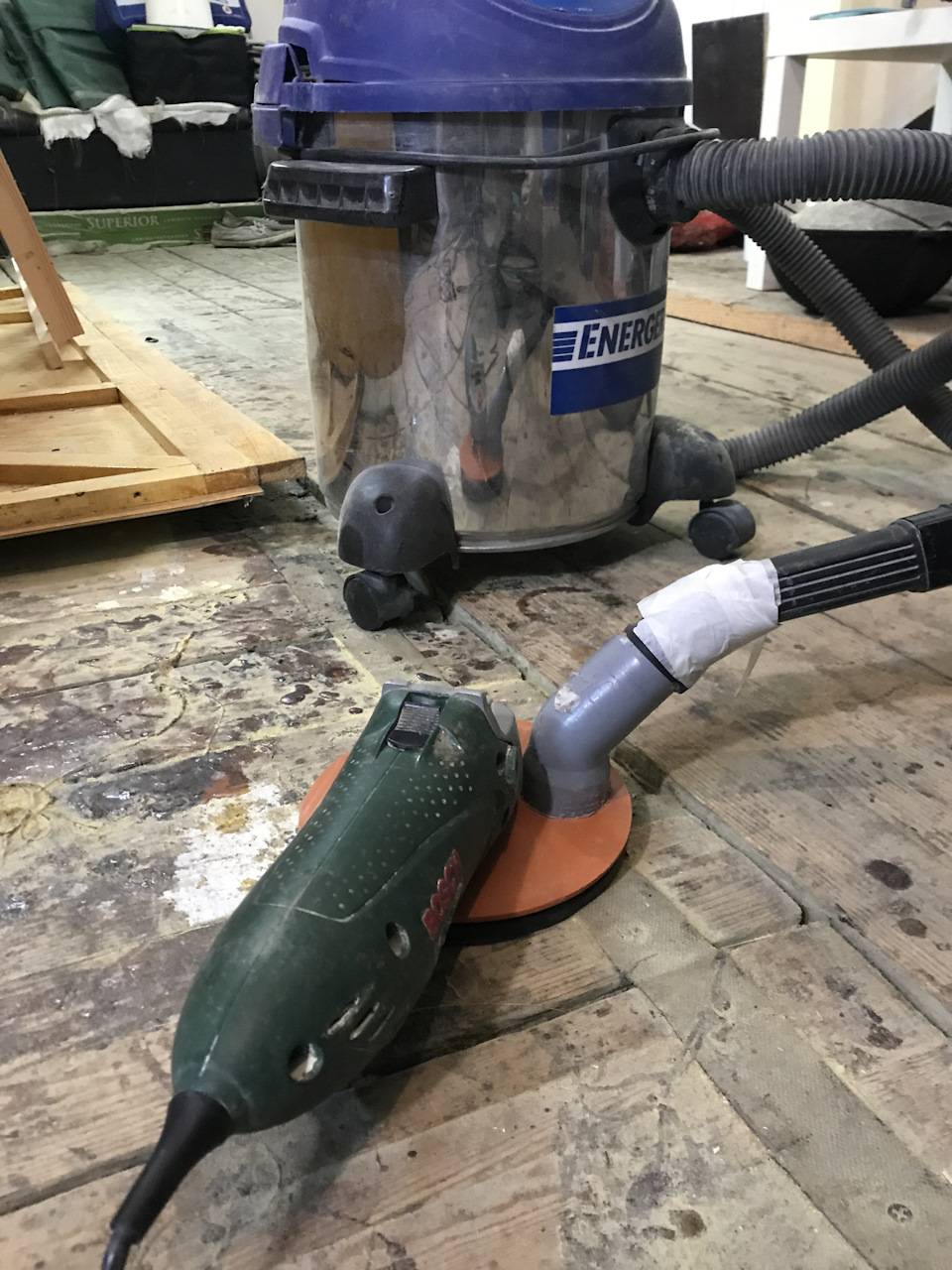

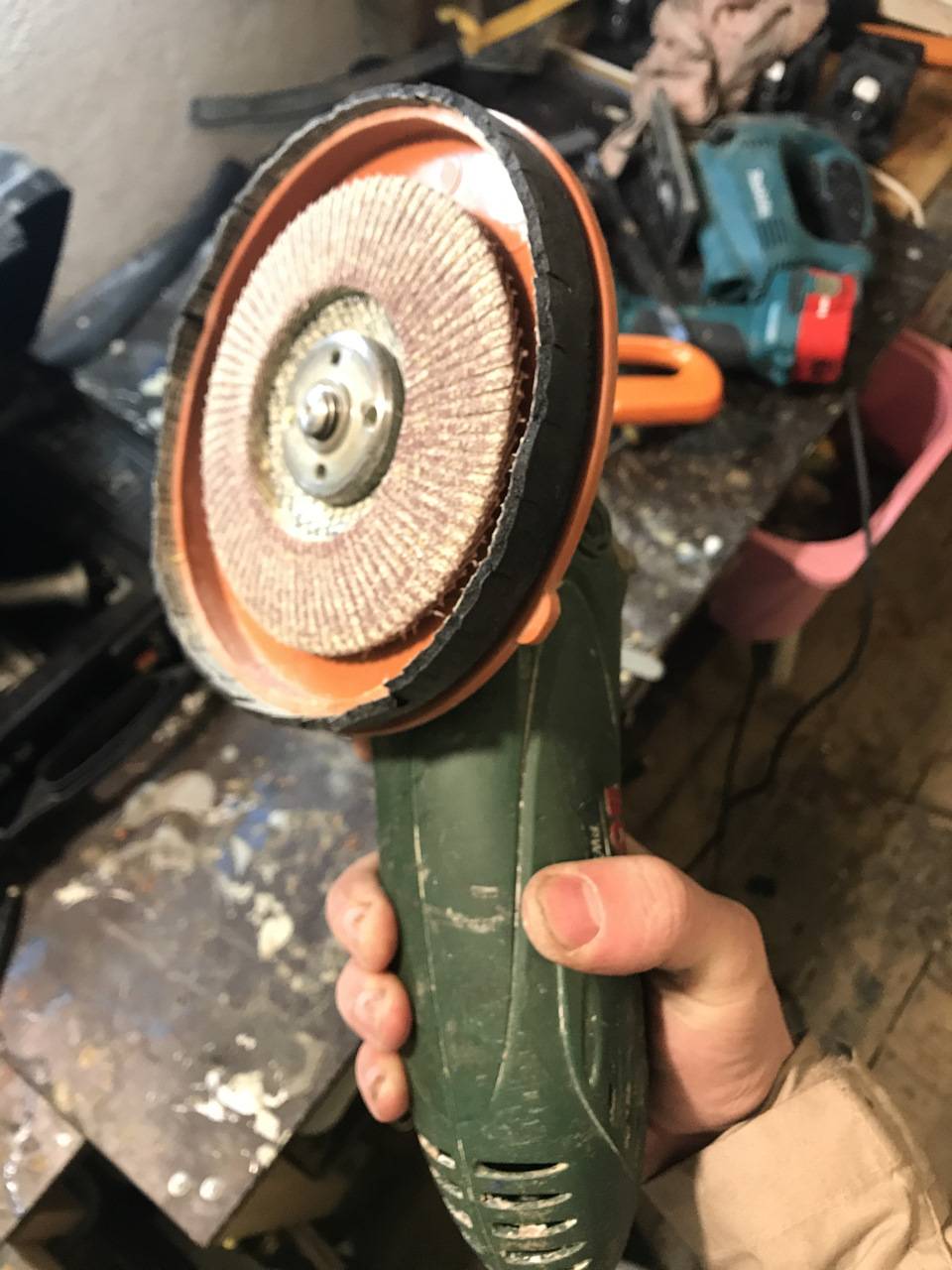

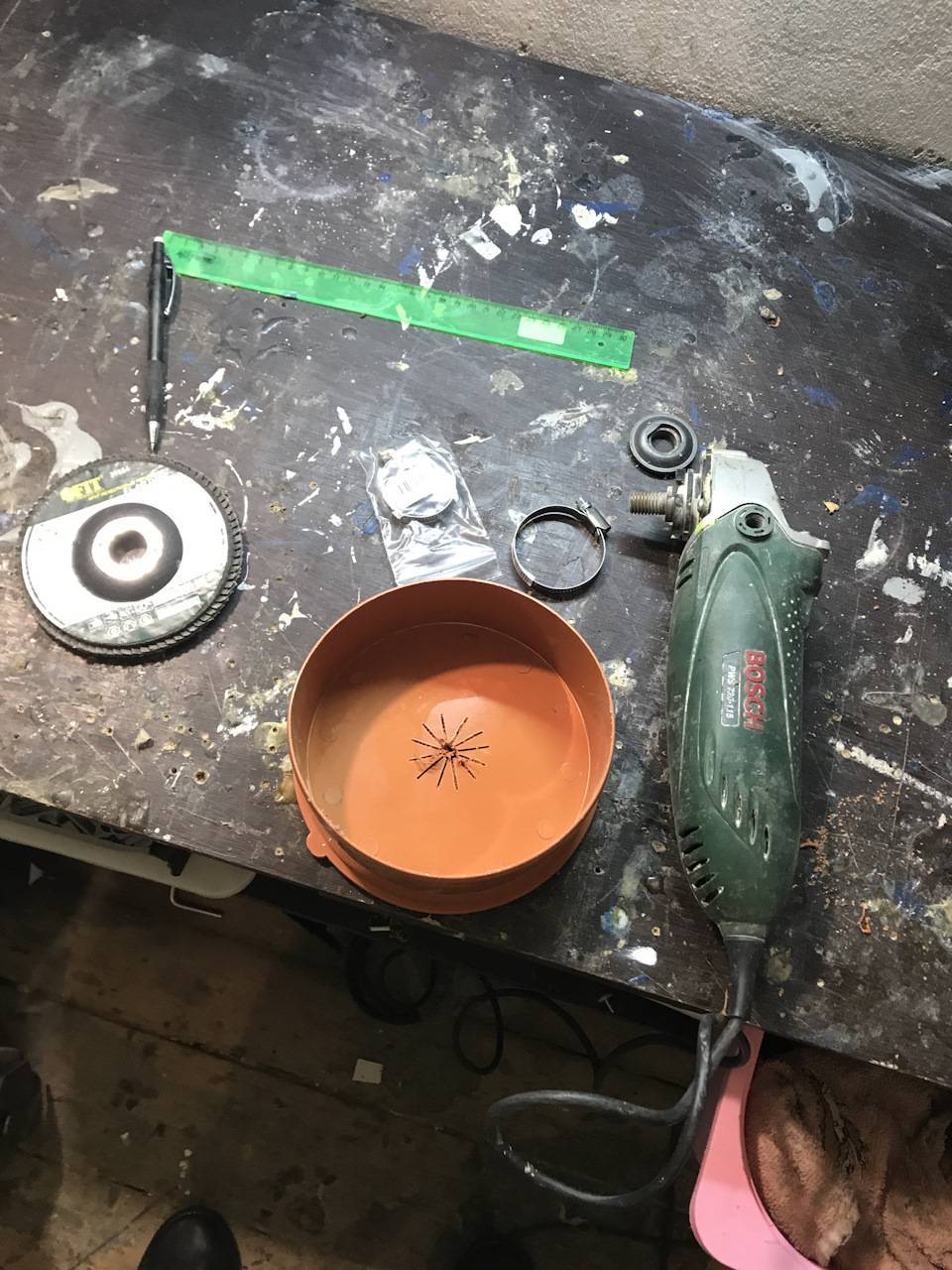

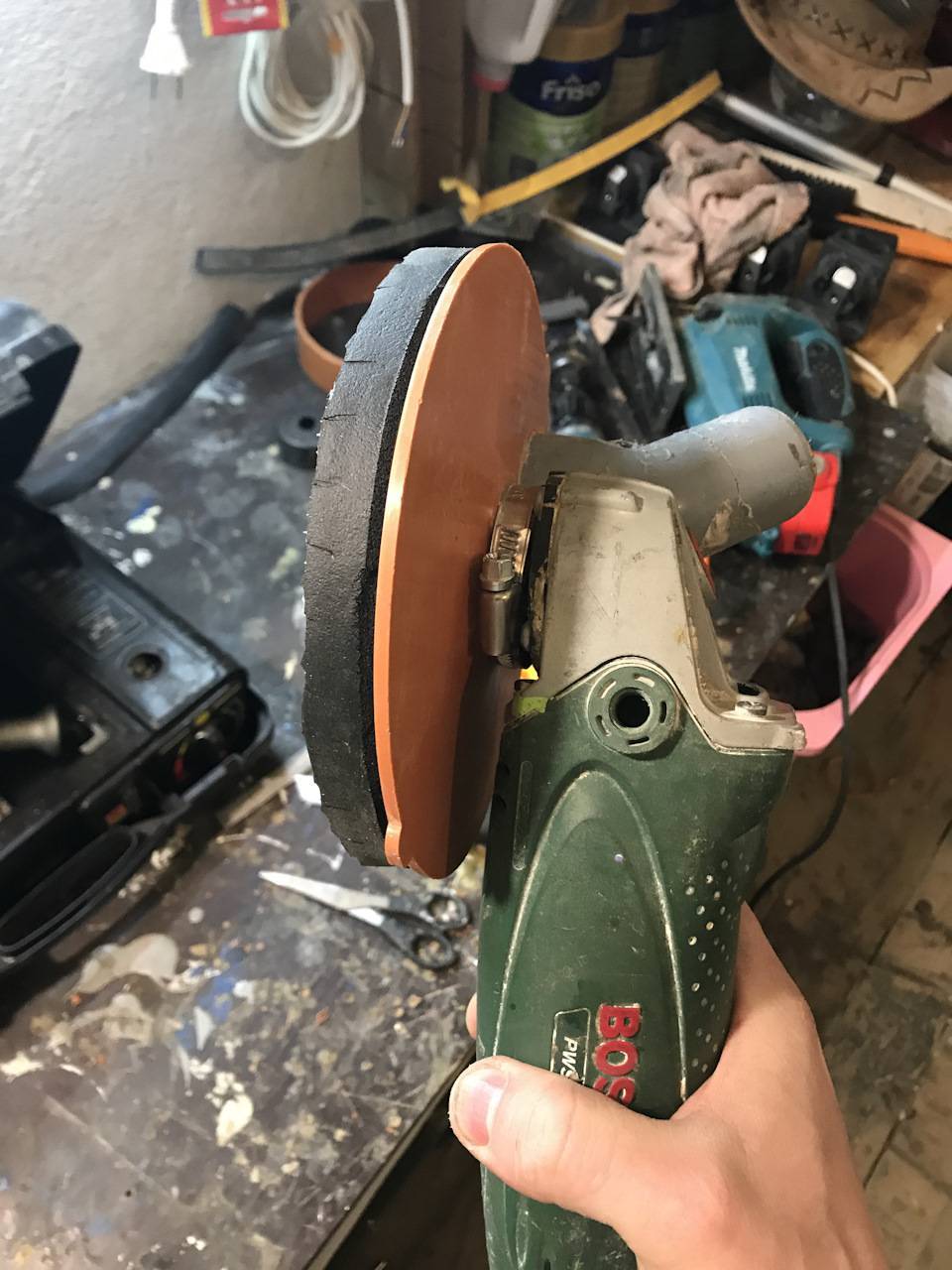

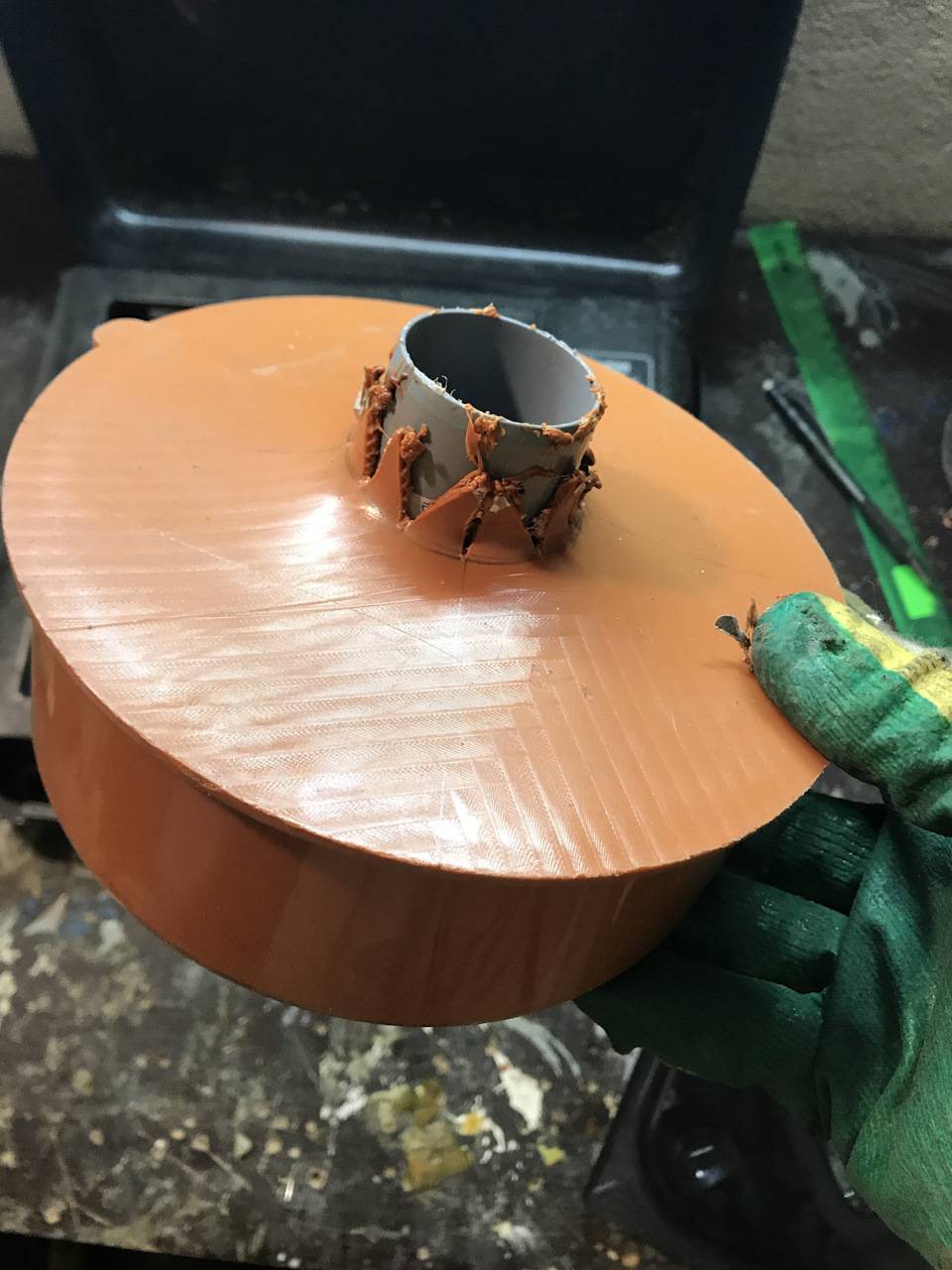

Привет парни! Зачастил я что то к вам). Но так бывает с новичками. Тем много — хочется много спросить, многим поделиться. Воббщем тема такая. Я когда столкнулся со шлифованием стеклопластика, понял что это треш, мягко говоря. Орбиталка у меня с пылеотсосом, а вот болгарка нет. А так как я грубо сначала шлифую ей, то картина выглядит примерно так:

Коментарі

Процентов 60-70 пыли убирает. Отличная штука Пришлось только в кожухе сделать отверстие, чтоб М4 крепился мертво.

Если отрезным диском пилить железо. при прицепленной приставке будут такой же эффект то есть будет засасываться сноп искр в пылесос ?

Если отрезным диском пилить железо. при прицепленной приставке будут такой же эффект то есть будет засасываться сноп искр в пылесос ?

Добрый день. Подойдет ли ваш кожух на УШМ Rebir LSM-125/1100Е?

Приобрел данный кожух на 125-ю болгарку. Еще не испытывал, но выглядит добротно! Надеюсь свою функцию выполнять будет хорошо. Моя рекомендация, если Вам интересно. Реально на рынке очень и очень мало закрытых кожухов, которые чисто для шлифовки. Из доступного. только один кожух одного известного типа украинского бренда, пластиковый, не самого лучшего исполнения. Еще два доступно. Bosch и Metabo, но там цена. космос, к тому же они не универсальные, а конкретно под инструменты этих же фирм. Поэтому выбирать-то особо и не приходится, если честно. Вам, возможно, будет интересно попробовать сделай такой свой, универсальный. Но с ним есть довольно большая сложность. он должен быть максимально маленьким, ибо если он большой. при шлифовке залезть в углы не реально, так как кожухом упираемся в стену и все. Посему изготовить качественный и удобный продукт не так-то и просто. Но я думаю у Вас получится! И спрос, скорее всего, таки будет. Спасибо!

Для чего нужен кожух

Перед тем, как приступать к выполнению работ по обработке бетона и дерева, понадобится себе хорошо представить, что в итоге получится. При резке болгаркой происходит образование пыли, которая оседает не только в помещении, но еще и попадает в дыхательные органы человека. Именно поэтому выполнять работы инструментом следует исключительно в респираторе и защитных очках. Чтобы обезопасить помещение от избыточного количества пыли, понадобится работы проводить с применением специальной насадки, к которой подсоединяется шланг от пылесоса.

Применять насадку на болгарке следует в следующих случаях:

  1. При штроблении бетона, кирпича, шлакоблока, шифера и прочих аналогичных материалов. Если штробление выполняется на этапе строительства, то оседание пыли в помещении не так опасно, как при проведении ремонта. При резке прочных материалов происходит их дробление, что вызывает формирование пыли, оседающей по всему помещению
  2. Резка кафеля и керамической плитки — при обработке этих материалов также формируется пыль, которая особенно опасно для здоровья человека. Плитку резать можно специальными плиткорезами, и при этом не образуется пыль, но если работы выполняются углошлифовальной машинкой, то лучше установить специальную насадку
  3. Обработка древесины — при пилении древесины образуется не только пыль, но еще и опилки, которые очень легко и быстро можно устранить с помощью кожуха, установленного на болгарке

Производители изготавливают специальные кожухи для УШМ с диаметрами дисков 125, 150 и 230 мм. Это самые распространенные виды режущих инструментов, поэтому именно под них производители выпускают специальные кожухи для отвода пыли.

Это интересно!Если нет промышленного пылесоса, то использовать бытовой для отвода пыли при работе болгаркой не рекомендуется.

О том, что кожух на УШМ нужен, мастера и специалисты в этом даже не сомневаются, так как достаточно один раз попробовать произвести резку бетона, чтобы убедиться в необходимости приобретения или изготовления пылесборника. Что лучше, купить или сделать своими руками кожух для сбора пыли на болгарку, здесь каждый должен решить самостоятельно. Ведь защитный кожух стоит относительно недорого, но чтобы вовсе избежать расходов, то насадку следует изготовить самостоятельно.

Виды кожухов

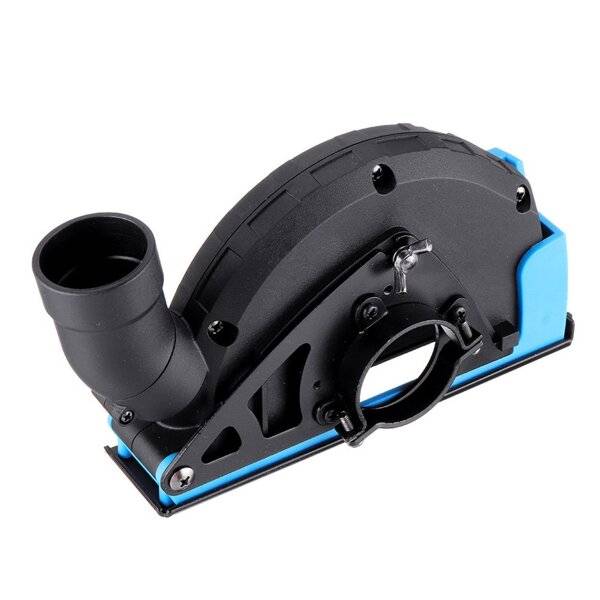

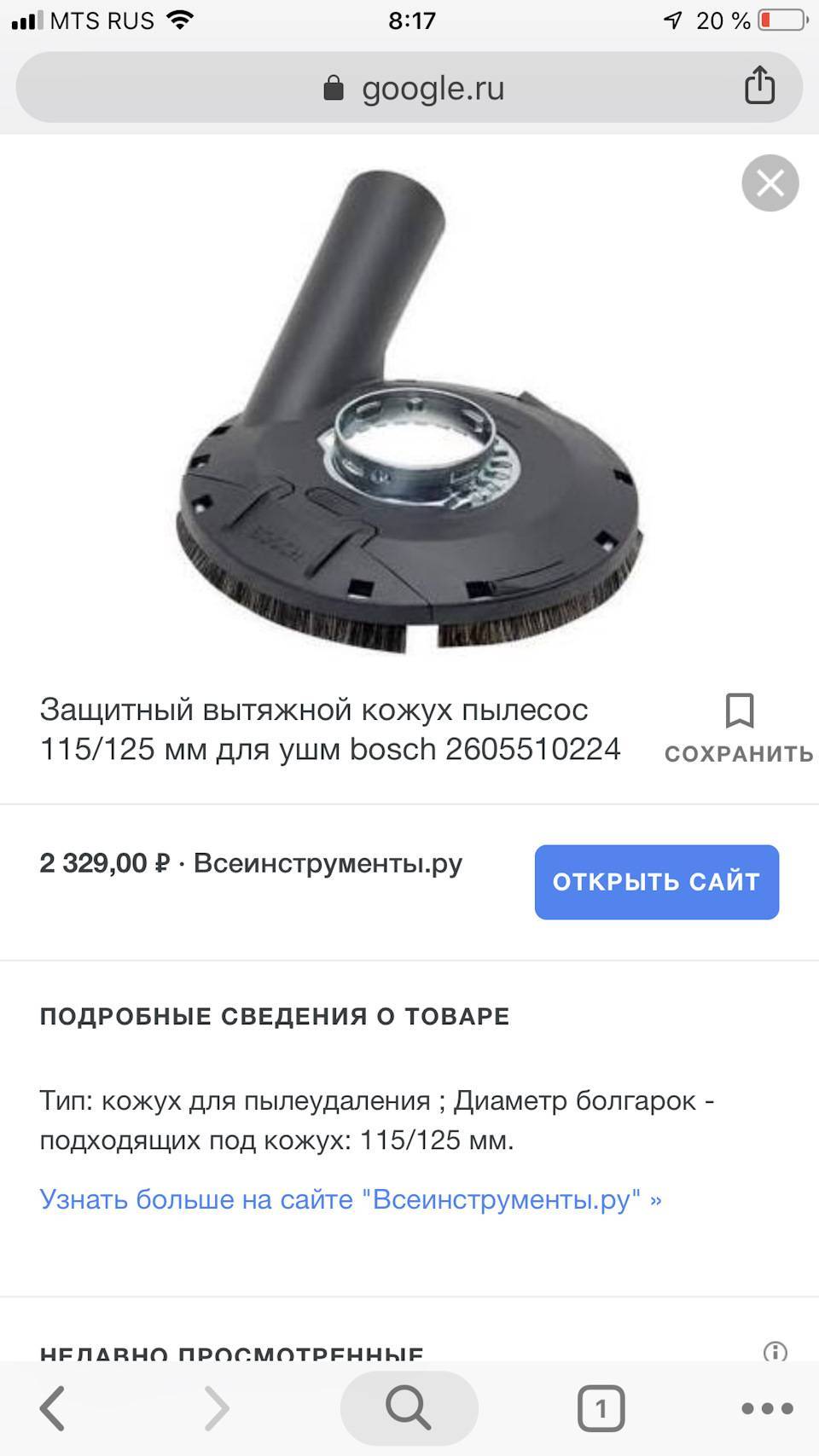

В магазинах, торгующих электрическим инструментом можно найти защитный кожух для УШМ с пылеотводом. Большинство производителей изготавливает их под полупрофессиональное и профессиональное оборудование известных фирм.

Назначение данной дополнительной оснастки — эффективный отвод пыли из зоны обработки посредством самой болгарки. Крепление осуществляется на штатные места при помощи хомута.

Выхлопной патрубок имеет размер равный всасывающему шлангу пылесоса. Наружный диаметр — 65 мм. Диаметр отверстия составляет 59 мм. Размеры пылеотсоса соответствуют устанавливаемому кругу. Например, кожух Messer 10−40−441 предназначен под круг диаметром 180 мм. А его габариты составляют 245х230х100 мм.

Большим недостатком покупной оснастки считается высокая цена. Так, минимальная стоимость на вытяжной кожух на болгарку для пылесоса колеблется в районе 3000 рублей, что сопоставимо со стоимостью бюджетной угловой шлифовальной машинки.

Самостоятельное изготовление

Подобрать готовый защитный кожух для УШМ с пылеотводом не всегда возможно, так как не все изделия совпадают по присоединительным размерам. Кроме того, они не всегда бывают в наличии. Третьим ограничивающим фактором является цена — модель Metabo GED125 обойдется в 3800 руб., а Bosch GWS 22-230 стоит 13800 руб., что в 2 раза дороже самой болгарки. Такие цены вынуждают владельцев УШМ задумываться о самостоятельном изготовлении защиты от пыли, тем более, что особой сложности это мероприятие не представляет.

Люди, имеющие технический склад ума, изобретают подобные приспособления и переделывают для этого емкости, которые оказались под рукой. В результате появляются вполне работоспособные, хоть и неказистые с виду, приспособления. Они выполняют поставленные задачи нисколько не хуже промышленных образцов, а обходятся практически даром. Рассмотрим некоторые варианты:

Самодельный кожух из кастрюли

Порядок действий:

  • необходимо только подобрать диаметр в соответствии с размером диска (на 2-3 см больше). Проще всего приложить диск к днищу, выбрать оптимальное положение и маркером отметить центр;
  • затем отрезается сегмент, определяющий величину вылета диска из кожуха;
  • вокруг намеченного центра очерчивается окружность, диаметр которой соответствует посадочному размеру болгарки;
  • по намеченному центру сверлится отверстие, из которого ножницами по металлу надрезаются лучи из центра к краям. Получившиеся лепестки отгибаются наружу, образуя посадочный диаметр для установки на болгарку;
  • берется металлический хомут соответствующего размера и аккуратно приваривается к отогнутым лепесткам. Примеряется на болгарку и окончательно подгоняется;
  • устанавливается отрезной диск, на стенках кастрюли по кругу отмечается его положение с запасом около 1 см. Затем делаются поперечные надрезы от краев к отмеченной линии, а получившиеся лепестки отгибаются внутрь. Лишние части отрезаются ножницами по металлу;
  • внешнюю стенку крепят к отогнутым лепесткам любым доступным способом — на сварку, болты, прикручивают проволокой. Материалом для нее могут послужить металлический лист, пластик и т. д.
  • отверстие под патрубок для пылесоса отмечается в боковой части кожуха. Сам патрубок может быть сделан из пластиковой канализационной трубы, или изготовлен из металла. Патрубок вставляется в отверстие, прикрепляется доступным способом — сваркой, прикручивается проволокой и т.п.

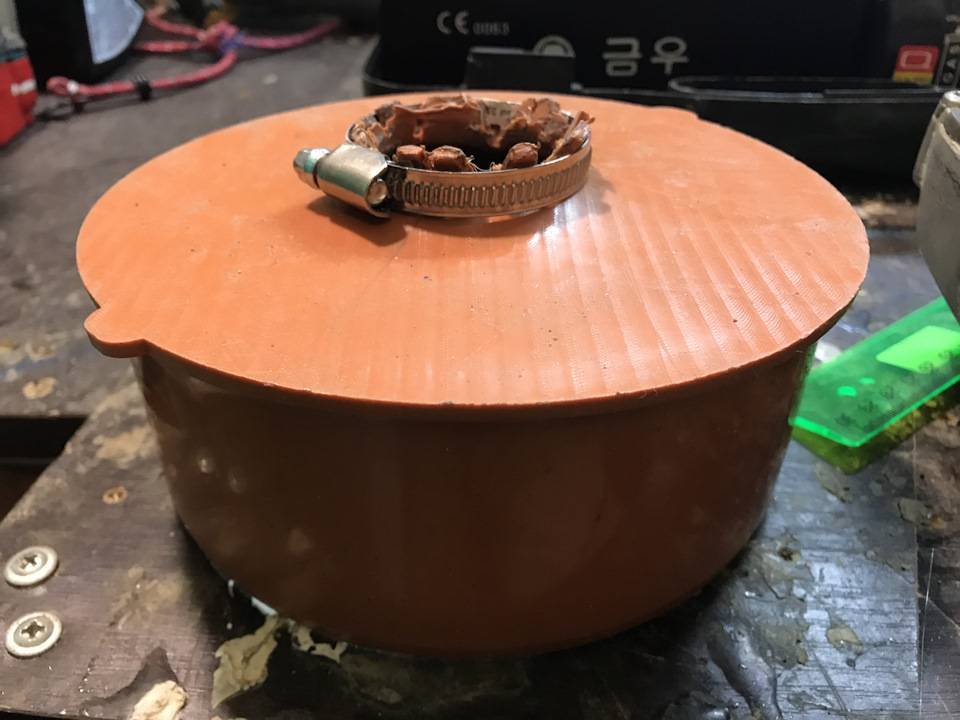

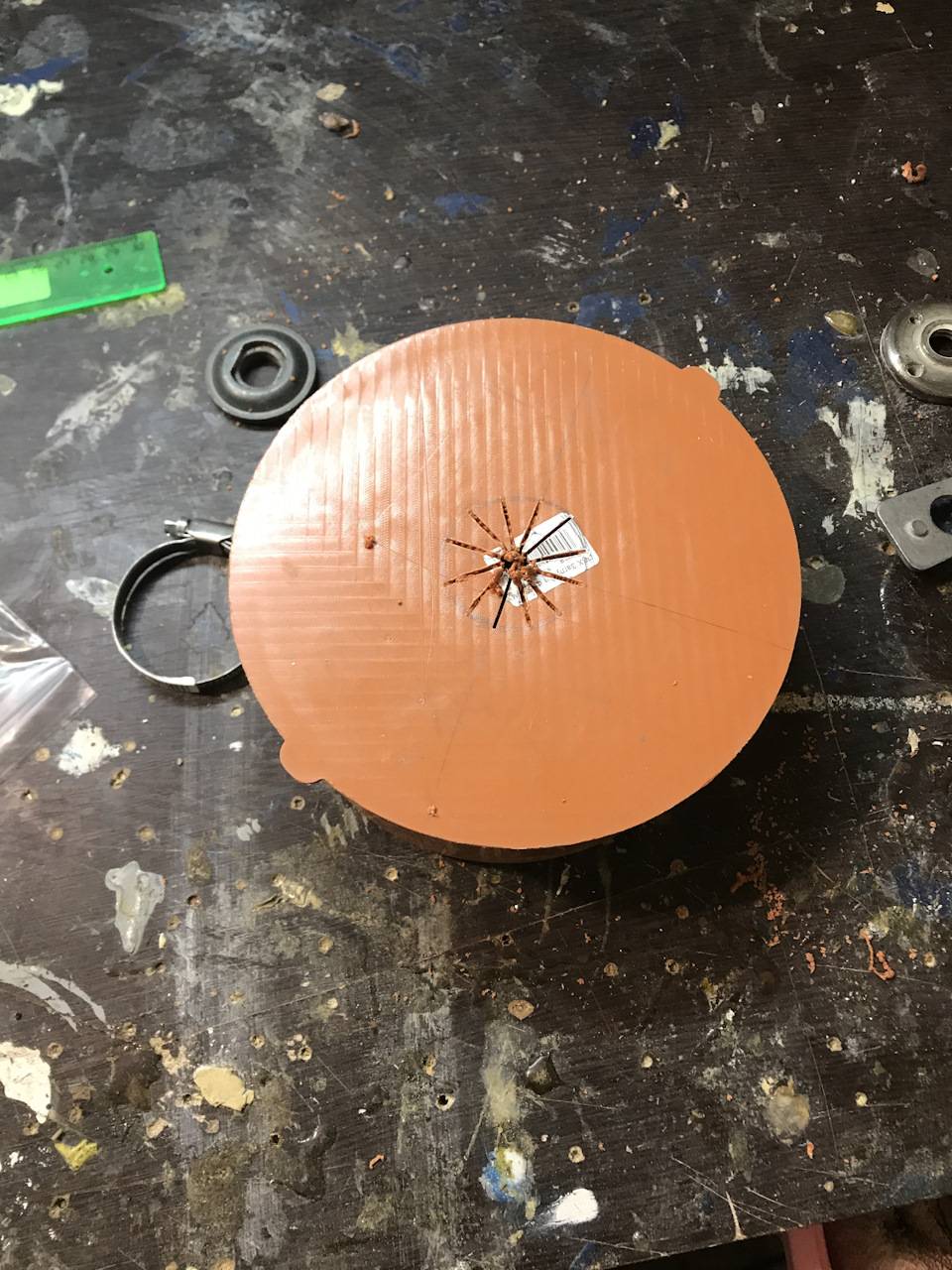

Вытяжной самодельный кожух под шлифовку изготавливается еще проще — кастрюля нужного диаметра устанавливается на посадочное отверстие, отрезается по высоте так, чтобы шлифовальный диск болгарки был полностью накрыт оставшейся частью. Затем по периметру надрезаются лепестки высотой около 5-10 мм и отгибаются наружу. На них крепится поролоновый уплотнитель для дверей или окон, который обеспечивает герметичность кожуха. Остается только изготовить отверстие в днище рядом с посадочным, и прикрепить патрубок для пылесоса. Кожух готов.

Приспособление из канистры

Пластиковая бутыль-канистра от технических жидкостей удобна тем, что уже имеет практически готовый отвод для пылесоса. Горловина канистры хорошо соединяется со шлангом, остается лишь подобрать нужную величину вылета для диска и сделать отверстие в боковой плоской части канистры. Потребуется хомут с переходным кольцом, который соединит емкость с болгаркой. Этот элемент важен, поэтому необходимо изготовить его максимально тщательно, иначе при работе пылезащитный кожух будет спадать с посадочного диаметра болгарки. В узкой боковой части делается прорезь для диска.

Такой кожух прост, легок и требует немного времени для изготовления. Старые канистры валяются в любом гараже, найти их не проблема. Остается только потратить немного времени и труда.

Цены на заводские модели защиты слишком велики, поэтому подавляющее большинство мастеров пользуются самоделками. Они не требуют расходов, изготавливаются из подручных материалов и вполне качественно выполняют свою работу. На изготовление уходят считанные часы, а польза, полученная от таких изделий, велика и полностью оправдывает затраченные усилия и время.

Причины образования пыли

Болгарка является универсальным инструментом. С ее помощью, используя различные насадки, можно резать металл, камень, керамогранит и плитку, обрабатывать древесину и прочие материалы. Но одним из недостатков является образование огромного количества пыли.

Работы, вызывающие образование большого количества мелкого мусора:

  • Штробление пазов на стенах. Работы производятся по штукатурке, а цемент и песок имеют мелкую фракцию. Высота прохождения каналов находится на уровне полутора или двух метров. С такой высоты пыль равномерно оседает по всей площади помещения.
  • Шлифование деревянных конструкций. Перед окрашиванием или покрытием лаком деревянные изделия подлежат обязательному удалению волокон целлюлозы, которые образуются в процессе пиления. Целлюлоза тонкая, легкая и на протяжении длительного времени зависает в воздухе.
  • Удаление старого лакокрасочного покрытия. Перед нанесением свежей краски старую требуется удалить. Используется лепестковый наждачный круг. Снимаемая им краска получается мелкой.
  • Резка напольной и декоративной керамической плитки. Спеченная керамика имеет мелкозернистую структуру, и она проникает повсюду.
  • Циклевание паркета или деревянных полов. Выравнивание полов происходит за счет снятия верхнего слоя. Неровности имеют различную высоту и поэтому, кроме стружки, образуется много древесной пыли.

По окончании ремонта пыль приходится удалять из всех возможных щелей и полостей. Для защиты соседних помещений от строительной пыли, в дверных проемах устанавливаются защитные экраны из полиэтиленовой пленки или легкой ткани. Также используются специальные приспособления, которые можно изготовить самостоятельно.

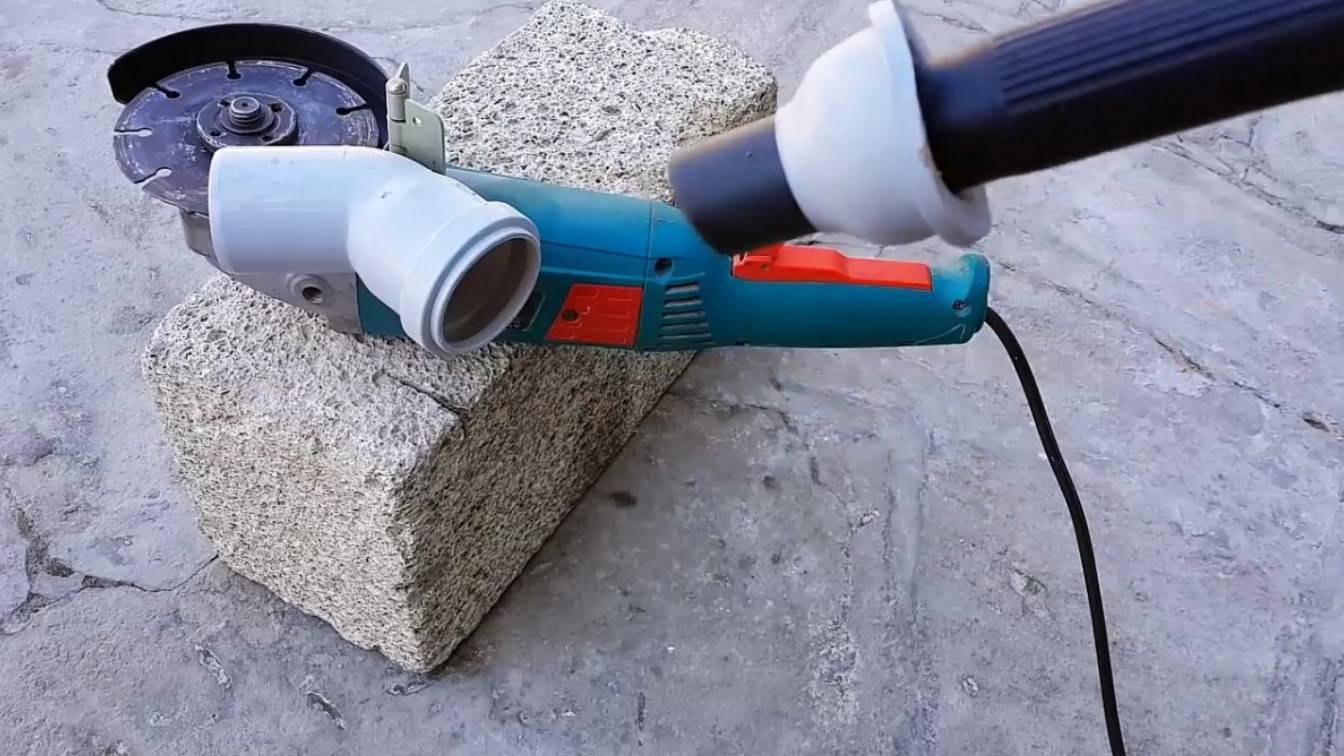

Алгоритм подключения пылесоса к болгарке

Главный принцип мгновенного сбора пыли при распилах основан на создании специального кожуха, в котором и будет скапливаться мусор, вытягиваемый в дальнейшем шлангом пылесоса.

Алгоритм, как подключить пылесос к болгарке своими руками с помощью подручных средств, предусматривает наличие таких материалов:

Скотч. Желательно взять армированный вариант, поскольку он считается наиболее надежным и прочным.
Отвод

Такая деталь применяется в сантехнических работах, важно использовать именно полипропиленовый вариант, он легкий и достаточно прочный. Параметры отвода – изгиб в 45 градусов и диаметр 45 мм.
Скотч, используемый для малярных работ.

Вовсе не обязательно использовать именно такие расходные запчасти, можно заменить их на подходящие аналоги.

Пошаговый процесс, как подключить пылесос к болгарке:

Расположить инструмент на твердой устойчивой поверхности так, чтобы его диск оказался наверху

Важно надежно зафиксировать болгарку, чтобы не допустить травмирования во время проведения работ.
Плоскогубцами закрепить отвод с одного конца, включить болгарку и аккуратно выпилить в сантехнической детали небольшой патрубок вдоль его корпуса. Длина разреза должна быть примерно 3-4 сантиметра.
Не вынимая сантехнический отвод из диска, следует надежно зафиксировать его с помощью армирующего скотча

Важно, чтобы обмотка была сделана в натяг и очень плотно. Можно сделать небольшой заход на сам диск болгарки.
Далее с помощью малярного скотча следует обмотать всю сторону кожуха, закрывающего диск. Важно продолжить обмотку до отвода, соединяя обе части.

Последний шаг – подключение шланга бытовой техники для уборки непосредственно к сантехническому отводу. Использовать при этом можно только строительный пылесос, обычные бытовые модели не подходят. Для сбора пыли во время работ болгаркой достаточно включить пылесос, который будет вытягивать появляющуюся при распиле пыль.

Кожух для болгарки под пылесос своими руками

Кожух для болгарки под пылесос.

Очумелый Строитель.ru предлагает вам два способа изготовления кожуха для болгарки под пылесос.

Способ 1 Способ 2

В процессе пользования строительной болгаркой возникает много пыли. Будь то деревянная поверхность или любая другая поверхность возникает вопрос, как же избавиться от пыли и мусора? Выход есть – кожух для болгарки с подключением пылесоса.

Покупать новый кожух для болгарки под пылесос – дело дорогостоящие. Поэтому целесообразно и совсем не сложно сделать такой кожух для болгарки под пылесос своими руками. Такие самодельные приспособления для болгарки всегда хорошо служат и сохраняют ваше время и нервы.

Что нужно для изготовления

Чтобы изготовить кожух вам понадобится пластина металлическая толщиной около 2 мм. Также нужен кусок трубы, подходящий размерами к кожуху и пылесосу.

Как вымерять размеры деталей

Кожух должен находиться на рсстоянии 3 см от режущей поверхности болгарки.

Труба должна помещаться в трубу пылесоса, либо быть шире диаметром, чтобы поместить трубу пылесоса внутрь.

И так чтобы вырезать все эти детали и кожух для болгарки под пылесос сделать самому можно воспользоваться этой же болгаркой. Далее детали нужно сварить сваркой. В процессе сварки могут возникнуть нестыковки и неровности. В результате получаются швы, которые выравниваются опять же болгаркой.

Остался последний момент – соединение кожуха и самого пылесоса.

Наименее энергозатратный способ – это использование клейкой ленты.

Очень важно выбрать качественную ленту, т.к. дешевая тонкая лента не выдержит всех нагрузок и манипуляций

Желательно чтобы труба из кожуха вмещалась в трубу пылесоса или наоборот. Тогда соединение будет наиболее прочным.

Мы получили отличный кожух для болгарки с пылеотводом.

Дело весьма не сложное. при правильном подходе у вас все получится сделать самостоятельно. Успехов.

Берем обычную кастрюлю (желательно не алюминий, т.к. он может расплавиться)

Вырезаем из нее фотрму для кожуха болгарки. Предварительно вымеряв саму болгарку.

С той же кастрюли режем зубчики по размеру крутящей втулки болгарки (или из другого более поддатливого материала, температура не будет на них воздействать. можно и алюминий).

Крепим зубчики к корню крутящей втулки. Затягиваем зпециальным приспособление (продается в люблм строительном маркете)

Делаем дырку в углу кожуха и крепи болтами отверстия для пылесоса (диаметром чуть меньше самой трубки пылесоса)

Далее вырезаем крышку из металической пластины (не алюминий), крепим ее к кожуху (предварительно завернув верхнюю часть кожуха)

И так, у нач получился кожух для болгарки с возможностью подключения пылесоса.

Штатный кожух

Вариант самодельного устройства, изготовленного на основе штатного кожуха, представленный на фотогриафии ниже, создан следующим образом: из фанеры толщиной 0,5 см, вырезаны два полукруга. Размеры этих деталей подобраны так, чтобы при соединении их в одно целое, между ними можно было вставить третий элемент – полосу из фанеры, плотной бумаги или пластика. В результате получился полукруглый короб, в нижней части которого прорезано круглое отверстие, предназначенное для подключения шланга пылесоса.

Монтируется устройство на УШМ, как обычная штатная защита, а рабочий диск располагается внутри его. Необходимо отметить, приспособление можно применять только для резки или пиления материалов, для плоской шлифовки оно непригодно.

Идея сделать защитный кожух на болгарку для использования ее в паре с пылесосом, используя штатную защиту, не нова. При этом мастера используют любые, имеющиеся в их распоряжении, вещи.

Приспособление из канистры

Домашние умельцы разработали более экономный вариант модернизации УШМ с кожухом для пылесоса. В любой мастерской всегда найдется ненужная пластиковая канистра от технических жидкостей. Подобная тара отлично держит форму, быстро обрабатывается и имеет заводской отводящий патрубок необходимого размера.

Чтобы сделать такое изделие, понадобятся такие инструменты и материалы:

  • пластиковая канистра;
  • канцелярский нож;
  • крепежные материалы.

Сначала выполняется примерка, главным критерием которой является обеспечение необходимой глубины погружения режущего диска. Канцелярским ножом вырезаются нужные сквозные отверстия. Их размеры подбираются с учетом дальнейшего сохранения максимальной жесткости изделия. Оба посадочных отверстия вырезаются с обеих сторон канистры, чтобы можно было сменить направление вращения режущего диска. Шланг бытового пылесоса присоединяется к горловине пластиковой тары и закрепляется хомутом.

Далее необходимо прикрепить кожух к болгарке с помощью прочного хомута и специального переходного кольца. К сборке этой детали нужно отнестись предельно внимательно. Отверстие в канистре закрывается крышкой, которую можно перенести на противоположную сторону при изменении направления вращения режущего диска.
