Кран-штабелеры мостовые и стеллажные

Какие грузоподъёмные машины обслуживает стропальщик?

К грузоподъёмным машинам, которые обслуживают стропальщики, относятся краны-трубоукладчики, краны-манипуляторы, грузоподъёмные краны.

Кран-трубоукладчик () – это самоходная грузоподъёмная машина с боковой стрелой для подъёма, транспортировки и монтажа труб. Базовой машиной для крана-трубоукладчика обычно является гусеничный трактор.

Рисунок 1 – Кран-трубоукладчик

Кран-манипулятор () – это грузоподъёмная машина, состоящая из краноманипуляторной установки, смонтированной на транспортном средстве или фундаменте.

Рисунок 2 – Кран-манипулятор

Краны-манипуляторы предназначены для производства погрузочно-разгрузочных работ, погрузки и разгрузки транспортного средства, на котором установлены. Они компактно складываются в транспортном положении, имеют малый вес и монтируются практически на все грузовые автомобили. Масса манипулятора, как правило, не превышает 20-25% полезной грузоподъёмности базового автомобиля, что обеспечивает эффективное использование автомобиля по прямому назначению – для перевозки грузов. Обладая высокой маневренностью, точностью движений автомобиль, имеющий кран-манипулятор упрощает процесс погрузочно-разгрузочных работ.

Применение

Данная техника предназначена в основном для подъёма и спуска груза. Вилы подъёмника предназначены для различных типов поддонов. Существуют модели с регулируемым расстоянием между вилами.

Штабелёр — незаменимый на складе механизм для поднятия/опускания грузов на подвижных вилах и перемещения их на небольшие расстояния. При относительно небольшой цене штабелёры способны обеспечивать значительные объёмы перемещаемых грузов и очень функциональны, а также не требуют специального обучения и лицензии.

Там, где складские помещения используются по вертикали, но предприятие ограничено по бюджету, особенно часто используются небольшие гидравлические штабелёры. Они облегчают работу с поддонами на маленьких складах и в небольших магазинах. Значительно более производительны полностью электрические штабелёры — электроштабелёры. Если же штабелёр является самоходным (со специально оборудованным местом оператора), то его скорость возрастает до 8—10 км/ч. Такие штабелёры имеют большую высоту подъёма груза (до 4—6 метров) и могут работать до двух рабочих смен без подзарядки. Высотные штабелёры обладают способностью поднимать грузы на высоту до 12 метров, при весьма небольшом расстоянии между стеллажами — до 2,6 метров. Высотные штабелёры обладают высокой грузоподъёмностью — до 2,5 тонн, а также высокой скоростью движения — до 10 км/ч.

Штабелёры являются необходимым оборудованием для любого склада, где груз хранится на поддонах. В настоящее время на рынке грузоподъёмного оборудования представлено множество типов и моделей складской техники: ручные гидравлические штабелёры, самоходные ведомые штабелёры, электроштабелёры, ричтраки. Каждый тип грузоподъёмной складской техники предназначен для определённых условий работы. Использование штабелера на складе возможно только при условии высокого качества полов.

Штабелёры используются для выполнения внутрискладских работ по транспортировке и штабелированию грузовых поддонов. Все типы штабелёров можно разделить на три группы: ручные гидравлические штабелёры; самоходные ведомые штабелёры; электроштабелёры.

Основными параметрами учитываемыми при выборе штабелеров являются:

  • Радиус разворота (Wa) влияет на ширину рабочего прохода, в котором должна работать техника.
  • Ширина рабочего прохода (AST). Параметр указывается с учётом работы с поддоном 800*1200 вдоль вил, либо с поддоном 1000×1200 поперек вил. Определяет минимальное пространство, необходимое для работы и оперирования грузом. Измеряется в мм. То есть при AST = 3000 mm техника может работать при ширине прохода от 3 метров и более, хотя Wa может быть и 2000 мм.
  • Остаточная грузоподъемность — ввиду особенностей конструкции с высотой подъёма мачты падает грузоподъемность штабелера. Поэтому обычно при выборе штабелера ориентируются на максимальный вес груза на максимальной высоте.
  • Тип и ёмкость АКБ — бывают двух основных видов: щелочные (в настоящее время практически не используются) и кислотные. Кислотные, в свою очередь, делятся на стартерные (как в легковых автомобилях) и тяговые (от 100 Ah). Ёмкость АКБ влияет на время работы — больше ёмкость, дольше работает техника; и на остаточную грузоподъемность (при прочих равных от более мощной АКБ помпа может создать большее рабочее давление в системе гидравлики подъёма).

Кроме этого, в различных ситуациях важными параметрами могут являться: строительная высота штабелера (высота «на свету»), ширина каретки (под европоддон или промышленный поддон), скорость вертикального подъёма, горизонтальная скорость, способ замены батарей и т. д.

Компания МИГ

Технические характеристики

  • Грузоподъемность – 160 кг.
  • Скорость передвижения крана – 80 м/мин
  • Скорость передвижения каретки (подъема) – 12 м/мин
  • Высота подъема (по площадке кабины) – 6835 мм
  • Длина пути – 25 м.
  • Управление из кабины посредством джойстика.

Стеллажный кран-штабелер для комплектации со стеллажей.

Кран-штабелер применяется для размещения грузов в ячейки стеллажа и комплектации заказов оператором из кабины

Компания ЗАО «Связьстройдеталь»

Автоматизированный склад для хранения штампов с краном-штабелером мостового типа

Специфический тип складской техники, который предназначен преимущественно для погрузочно-разгрузочных операций в проходах между стеллажами. Перемещаются узкопроходные штабелеры только вперед и назад, а поворот мачты  может достигать 180 градусов. Кабина оператора бывает неподвижной, расположенной практически на уровне пола и подвижной, перемещаемой вместе с грузами.

Критерии выбора

Чтобы выбрать подходящий штабелер, нужно учитывать:

Начальную и конечную грузоподъемность. Вес, который штабелер способен выдержать в начале подъема и на высоте, отличается. К примеру, оборудование может поднять 1 т, но на максимальной высоте удержит только груз весом 500 кг.
Производительность. Сложная величина, которая измеряется в поддонах в час. В расчет берется скорость передвижения, продолжительность непрерывной работы, скорость поднятия вил.
Ширину вил. Этот параметр должен соответствовать размеру поддонов.
Высоту подъема. Этот критерий определяет высоту мачты и устойчивость штабелера.
Сложность механизма и управления. Эти параметры могут оказываться как в прямой, так и в обратной зависимости. Иногда простота управления достигается за счет усложнения технической начинки, а это существенно увеличивает стоимость ремонта в случае поломки.
Требовательность к покрытию

Необходимо обратить внимание на систему передвижения, качество колес и их надежность. Штабелер должен передвигаться плавно, не крениться и не откатываться.

Штабелер значительно ускоряет и облегчает работу по разгрузке и погрузке грузов. В крупных логистических центрах такое оборудование станет незаменимым помощником.

Технический надзор

Грузоподъёмные краны и лифты относятся к оборудованию повышенной опасности. Для обеспечения безопасных условий эксплуатации данного типа оборудования за ними установлен технический надзор.

СССР

В Советском Союзе технический надзор за грузоподъёмными кранами осуществлялся Государственным комитетом по надзору за безопасным ведением работ в промышленности и горному надзору при Совете Министров СССР и его республиканскими и местными органами.

Органы Госгортехнадзора СССР осуществляли технический надзор на предприятиях, объектах и в организациях министерств и ведомств СССР и союзных республик и местного подчинения. Исключение составляли предприятия, объекты и организации, подведомственные министерствам и ведомствам, которые имели в своём составе инспекции котлонадзора, которые также осуществляли надзор за кранами.

Для обеспечения единства требований Госгортехнадзор утверждал межотраслевые правила и нормы по безопасному ведению работ по согласованию с ВЦСПС, Госстроем СССР, министерствами и ведомствами. 30 декабря 1969 года были впервые утверждены «Правила устройства и безопасной эксплуатации грузоподъёмных кранов» (ПУиБ).

Назначение крана

Мостовой кран эффективно применять для перемещения различных грузов как внутри помещения, так и на открытой поверхности. В зависимости от типа груза, на грузоподъемный механизм устанавливается соответствующее захватное устройство, к примеру, если нужно поднять паллету кирпича мы воспользуемся обычным крюком, если же надо разгрузить зерно, то рационально использовать грейфер. Таким образом, мостовой кран можно считать универсальным. Единственный недостаток мостовых кранов — это ограничение рабочей поверхности, ведь кран может охватить только ту площадь, над которой установлен крановый путь.

Максимально эффективное использование пространства

Автоматизированные паллетные стеллажи монтируются в готовых помещениях, а также могут быть самонесущими конструкциями высотой до 45 метров. Они обеспечивают максимально высокий коэффициент использования пространства склада. Грузоподъемность мест для размещения поддонов, решетчатых контейнеров и индивидуальных систем грузоносителей может составлять до 7,5 тонн. Такие стеллажи могут вмещать груз в один, два и несколько рядов в глубину и пригодны для хранения практически любых товаров. Стеллажи могут использоваться в помещениях с обычной температурой или оборудованных системами кондиционирования, а также в низкотемпературных камерах с температурой до -35 °C.

Мостовые краны в зависимости от назначения

  • Общего назначения. Это электрическое крюковое оборудование, имеющее высоту подъема до 9 метров. Оно используется для работы с грузами массой 3-32 тонны на открытых площадках.
  • Монтажные. Представляют собой оборудование с пролетом до 80 метров и высотой подъема груза до 30 метров. Отличаются большой грузоподъемностью – до 400 тонн. Как правило, такие механизмы применяются для монтажа сборного оборудования и всевозможных конструкций.
  • Специального назначения. Обладают грузоподъемностью до 900 тонн и высотой подъема до 80 метров. Эти механизмы осуществляют широкий спектр задач по устройству и обслуживанию сооружений гидротехнической сферы и т.д.

Принцип работы подъемного крана

Подъемный кран, являясь основной грузоподъемной силой в строительстве, служит для автоматизации рабочего процесса возведения объектов промышленного и частного строительства. Принцип работы основан перемещении материалов за счет изменения параметров вылета и высоты стрелы. Работа крана состоит из основных операций, составляющих рабочий цикл:

  1. захват;
  2. подъем и перемещение материалов и конструкций к месту его монтажа или складирования;
  3. опускание;
  4. отсоединение груза от грузозахватного устройства;
  5. возврат механизма в рабочее положение для повторения цикла.

Обеспечение производства работ на объекте происходит благодаря цикличному сочетанию операций в определенной последовательности.

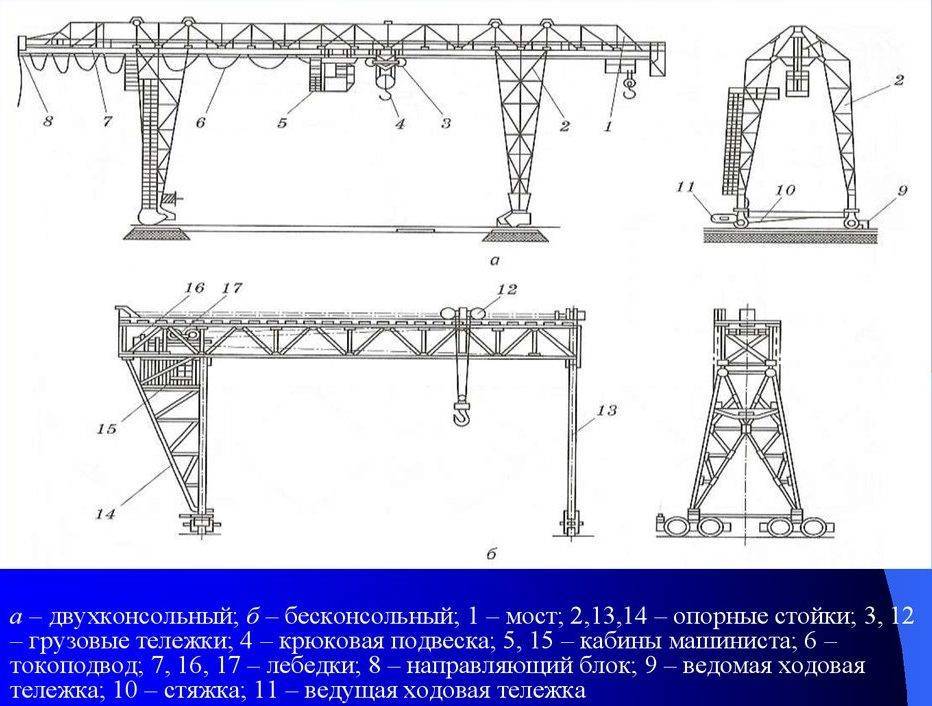

Разновидности козлового оборудования

Козловое оборудование, относящееся к категории общего назначения, используется при выполнении погрузочно-разгрузочных и подъемных операций на открытых площадках. Обычно оно оборудовано крюковыми приспособлениями и имеет грузоподъемность до 32 т.

Монтажные установки отличаются более высокими техническими характеристиками:

Общие сведения о кранах

  • длиной пролета – до 80 м;
  • высотой подъема груза – до 30 м;
  • значительной грузоподъемностью – до 400 т.

Козловые краны такого типа используются в монтаже разнообразных сборных конструкций.

КК специального назначения приспособлены для выполнения работ по обслуживанию гидротехнического оборудования, контейнерных терминалов, сборке судов. Они оборудованы грузовыми подвесками для предотвращения раскачивания груза. Многие модели имеют два подъемных механизма, что значительно ускоряет работу.

Козловые краны могут быть с ручным или электрическим управлением. Грузоподъемность козловых установок ручного управления обычно не превышает 20 т. Подъемные характеристики электрических установок гораздо выше:

  • для однобалочного – до 32 т;
  • двухбалочного – до 50 т.

Они могут работать в огнеопасной зоне. Кроме того, использование электрического крана позволяет значительно сэкономить время работы.

В зависимости от количества консолей различают одноконсольные краны и двухконсольные. Есть и бесконсольные установки. Консолью называют конец пролетной балки, выходящей за опоры.

Подъёмно-транспортная техника для склада: виды штабелеров

Первые модели были ручными. Со временем производители их усовершенствовали, оснастив подъёмным двигателем. Это значительно повысило производительность и снизило физическую нагрузку оператора. Самоходные модели появились значительно позже. В них дополнительно установлен двигатель на движение. По функциям они во многом схожи с вилочным погрузчиком, и способны не только поднимать груз, но и перевозить его. Для манипуляций с бочками специально разработаны штабелёры-бочкоопрокидыватели (бочкокантователи).


Виды штабелеров.

С появлением новых систем складирования появилась необходимость не только в разгрузке-погрузке, но и в укладывании паллет в глубокие стеллажные ячейки. Для этих целей на базе самоходного штабелёра создан ричтрак.

Обратите внимание! Выбор определённого вида зависит от грузооборота и размера склада. Если грузооборот в смену оборот составляет до 30 палет, достаточно ручного штабелёра

При грузообороте от 50 до 70 палет рекомендуют электрический, а при обороте свыше 70 палет — самоходный штабелёр.

В последние годы на российском рынке появилось много разного оборудования для обработки грузов на паллетах. Как правило, это довольно дорогие и узкоспециализированные высокопроизводительные машины для выполнения определенных операций, причем использование их в иных условиях и для других видов работ далеко не так эффективно. Большинство видов этой техники никогда ранее не производили в России, и уже первое знакомство с ней может вызвать ряд вопросов, связанных с определением области применения.


Загородный участок в декабре

Правильно подобрать ее для конкретных условий работы в ряде случаев без консультации опытных профессионалов невозможно, тем не менее каждому, кто имеет дело с хранением и обработкой грузов, будет полезно знать об основных возможностях этого оборудования.

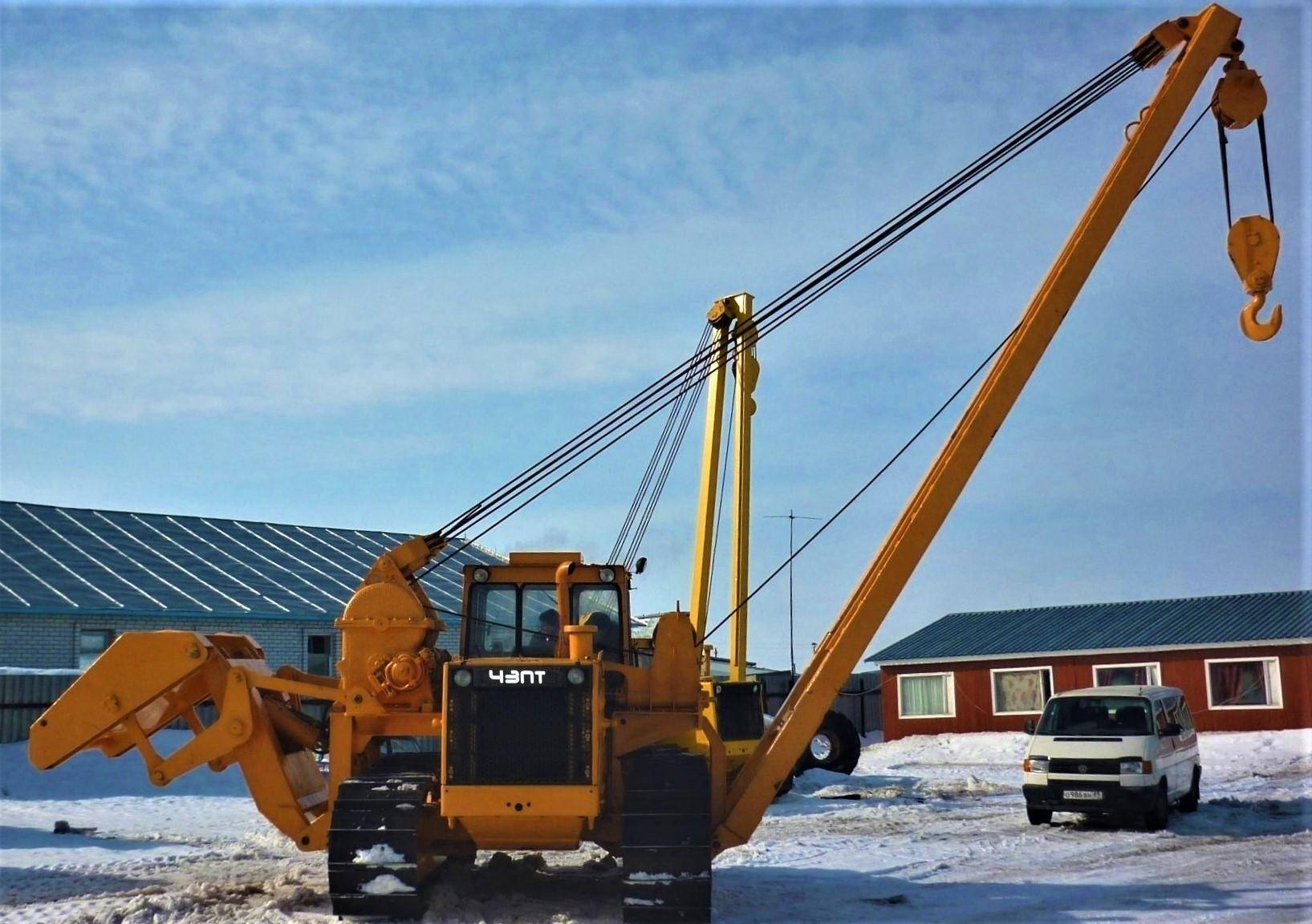

Устройство трубоукладчиков

Конструкционно краны-трубоукладчики
состоят из пяти важнейших функциональных элементов – базы, верхней рамы,
стрелы, контргруза и лебёдки. При этом четыре последних – это навесное
оборудование.

В качестве базы используется, как
правило, серийный гусеничный трактор. При этом производителю не требуется
вносить существенные изменения в конструкцию этой машины. Такое решение
позволяет проводить техническое обслуживание и сервисные вмешательства быстро и
с использованием унифицированных запчастей

А это очень важно, поскольку
краны-трубоукладчики могут использоваться при прокладке крайне удалённых от
крупных городов магистралей

В число навесного оборудования
входят:

Верхняя рама. Конструкционно представляет
собой пространственную ферму, которая прикреплена к раме тракторной базы. На
неё устанавливается остальное навесное оборудование. Как правило, выполняется
из высокопрочного стального сплава;

Стрела. А-образная конструкция сварного
типа, состоящая из двух сходящихся к концу балок, соединённых посредине
третьей. Лёгкие модели трубоукладчиков могут иметь стрелу из одной балки или
Л-образную;

Контргруз. Противовес, который
размещается на противоположной от стрелы стороне трубоукладчика. Может иметь
фиксированную или подвижную (откидную) конструкцию. Кроме того, некоторые модели
позволяют оснастить его дополнительными утяжелителями;

Лебёдка. Устанавливается, как правило, на
той же стороне, что и контргруз. Посредством блочного механизма трос,
намотанный на неё, соединяется с крюком или гидравлическим захватом. Лебёдка
используется для поднимания и опускания груза, а также для управления стрелой.

 Источник изображения tespa.ru

Такая конструкция обеспечивает
широкую сферу использования трубоукладчиков. Они способны не только поднимать и
опускать грузы, но и перемещаться вместе с ними. Это увеличивает производительность
машин – с помощью одного и того же устройства можно захватить трубу с места
хранения (или из кузова грузовика), переместить её к месту укладки и разместить
в траншее.

Кроме вышеописанного навесного
оборудования, трубоукладчики могут оснащаться и другими рабочими органами.
Например, их часто дополняют отвалом. Благодаря этому функциональному элементу
трубоукладчик способен перемещаться по «пересечённой местности», расчищая или
копая грунт перед собой.

Разновидности

Краны-штабелёры производятся двух типов:

  • мостового;
  • стеллажного.

Чем отличаются устройства друг от друга? Мостовой кран оснащён колонной, прикреплённой к тележке и перемещающейся балке. Он отличается мобильностью и оперативностью работы. Основной его задачей является распределение грузов по стеллажам, товаров на полках, находящихся в одном помещении. Функциональность крана-штабелёра довольно широка. В зависимости от условий эксплуатации, устройство оснащается различными типами грузозахватных механизмов. Оно способно выполнять разнообразные манипуляции: переворачивание, опорожнение ёмкостей (при работе с сыпучими и жидкими веществами), перемещение.

Краны второго типа предназначены для использования исключительно между двумя стеллажными конструкциями. Перемещение осуществляется по специальным рельсовым направляющим. Управление выполняется из кабины оператора или пультом. Приборы размещаются на постах в некоторой удалённости от оборудования. В чём заключается главное отличие двух видов штабелёров? В устройстве мостового типа колонна прикреплена к тележке, а перемещается он не по мосту (несмотря на название), а по крановым путям. Стеллажный же оснащён опорой и может работать только при условии установки между двумя складскими конструкциями. Основным назначением первого является перемещение груза в пределах помещения, а второго – автоматизация размещения на полках. Кран-балка-штабелер позволяет сэкономить место на полках и добиться максимальной наполненности конструкций для хранения товара.

Каждая единица грузоподъёмного оборудования обязательно должна быть оснащена следующими приборами и устройствами безопасности:

  • ловителями кабины (в случае наличия элемента с вертикальною осью перемещения);
  • аварийным тормозом;
  • механическим ограничителем скорости подъема;
  • предохранительными опорами тележки;
  • электроблокировками;
  • аварийным выключателем;
  • устройством контроля натяжения троса;
  • прибором определения занятости оператора (является обязательным, если она оборудована кабиной полуоткрытого типа);
  • кнопкой «стоп».

Дополнительно кран может также оснащаться ремнями безопасности в кабине машиниста и другими устройствами аналогичного назначения. Такие элементы нужны для предохранения оборудования от перегрузок, обеспечения эффективности работы. Но главное их предназначение – безопасность оператора и работников, находящихся в помещении, где используется кран-штабелер. Если используется сразу нескольких аппаратов управления, требуется наличие прибора, блокирующего эксплуатацию других. Это необходимо для осуществления управления только с одного поста.

Особенности устройства

Конструкция кранов-штабелёров определяется сферой применения, функциональным назначением, типом груза и характеристиками помещения, где он будет работать. Имеет значение также температурный режим эксплуатации оборудования. Несмотря на возможные отличия, большинство мостовых кранов-штабелёров конструктивно похожи. Их общие черты следующие:

  1. Мост. Движение осуществляется по крановым путям опорного или подвесного типа.
  2. Тележка. Её основное назначение – перемещение поворотной платформы, на которой установлена колонна. Тележки бывают подвесными и опорными. Перемещаются по мосту.
  3. Поворотная платформа.
  4. Колонна. Предназначение – перемещение грузоподъёмного устройства.
  5. Захватный механизм. Его вид зависит от особенности выполнения задач на предприятии или складе. В качестве захватного механизма может выступать крюк, магнит и так далее.

Несущим органом конструкции является стальной канат, а ключевым механизмом – тележка и поворотное устройство. Именно с их помощью проводится работа с грузом. Функционирует кран-штабелёр за счёт редукторов, тормозной системы и асинхронных электродвигателей.

Как устроен

Устройство механизмов зависит от их функционального назначения, отражено в ГОСТ 16553-88. Основная часть конструкции — вертикальная колонна, на которой с возможностью передвижения вверх/вниз размещен грузоподъемник. Последний оборудован захватами, предназначение которых — захват грузов, размещенных на поддонах, и перемещение их на стеллажи или в заданное схемой работы место. Форма захватов чаще вилочная, хотя возможны и другие виды, рассчитанные на обработку специфических грузов.

Колонна прикреплена к поворотной платформе, которая в зависимости от вида конструкции машины может быть:

  1. Снизу колонны и опираться на мост, перемещающийся по опорным путям на полу склада. Такое устройство у электрических стеллажных кранов, передвигающихся в проемах между стеллажами.
  2. Сверху колонны. У такого мостового крана-штабелера мост представляет конструкцию, перемещающуюся над стеллажами по подвесным путям. Поворотная платформа связана с тележкой, направление движения которой — вдоль моста.

Приведение в движение всех элементов агрегата осуществляется асинхронными электродвигателями. В конструкции машины имеются тормоза, стальной канат, позволяющий манипулировать положением захвата и удерживать его на рабочем уровне.

Грузоподъемность современных моделей агрегатов достигает 12 т. Они могут обслуживать стеллажи высотой до 30 м.

Классификация

По конструкции краны-штабелеры делятся на стеллажные и мостовые, а также могут быть предназначены для удлиненных и нормальных грузов.

По виду грузозахватных устройств штабелеры классифицируются на:

  • Вилочные;
  • штыревые;
  • магнитные;
  • платформы.

Чаще всего используется вилочный захват размером под стандартный паллет, другие виды применяют для специфических грузов. Для работы с длинномерными грузами используют телескопические захваты, которые также могут работать с нормальными грузами.

Стеллажные

Краны-штабелеры стеллажного типа перемещаются между двумя стеллажами по рельсовому пути, уложенному на пол. Для обеспечения устойчивости верхняя часть колонны монтируется на направляющие, которые в свою очередь прикреплены к стеллажам.

Преимущества штабелеров стеллажного типа:

  • высокая скорость передвижения от 1,5 м/с до 3,5 м/с;
  • скорость захватного устройства составляет 0,1-0,65 м/с
  • грузоподъемность варьируется от 150 до 1200 кг;
  • рабочая высота (подъем грузозахватного органа) достигает 32 м.

Из-за ограниченного рабочего пространства часто требуется установка нескольких штабелеров, что увеличивает затраты на покупку и обслуживание при эксплуатации. Отлично подходят для складов с небольшим количеством грузов и высоким оборотом.

Мостовые

Подвесной мостовой кран-штабелер имеет одно- или двухбалочный мост, к которому прикреплена тележка с установленной колонной. К колонне присоединена каретка с грузозахватным органом. Вся конструкция монтируется на подкрановый путь, который может быть закреплен на специальных опорах, перекрытиях здания или непосредственно на стеллажах.

Плюсы крана-штабелера мостового типа:

  • Обслуживания всей площади склада;
  • отсутствие требований к напольному покрытию;
  • использования более узких проходов;

Мостовые кран-штабелеры эффективны для складов с малым грузооборотом и большим количеством грузов. За счет возможности работы на большой площади, позволяют сэкономить на использовании дополнительной грузоподъемной техники.

Основные узлы и механизмы грузоподъёмных машин

Барабаны () служат для навивки стального каната. Чтобы канат навивался равномерно, на барабане делают спиральные канавки полукруглого сечения.

Рисунок 24 – Барабан

Канатоёмкость барабана должна быть такой, чтобы в нижнем положении грузозахватного органа на барабане оставались навитыми не менее полутора витков каната, не считая витков, находящихся под зажимным устройством.

Барабан бракуется, если он имеет трещины любых размеров, или износ ручьев по профилю более 2 мм.

Блок () – деталь в форме диска с желобом по окружности для размещения каната. Блоки служат для направления каната. Блоки должны иметь устройство, исключающее выход каната из ручья блока.

Рисунок 25 – Блок

Блоки бракуются, если износ ручья более 40% от первоначального радиуса ручья. Эксплуатировать блок с отколотой ребордой категорически запрещается, так как выщербленная реборда может быть причиной схода каната с блока, а иногда и перерезания каната.

Полиспаст – грузоподъёмное устройство, состоящее из подвижных и неподвижных блочных обойм, через блоки которых пропускают канаты.

Число ветвей каната, на которые распределился вес груза, называется кратностью полиспаста. Кратность указывает, во сколько раз уменьшается усилие, прилагаемое к канату.

Грузовые крюки и петли – универсальные грузозахватные органы. По форме грузовые крюки делят на: однорогие и двурогие, а по способу изготовления на: кованые (штампованные) и пластинчатые. Крюки при нагрузках свыше 3 т должны изготовляться вращающимися на шариковых закрытых опорах. Предохранительные замки устанавливают на грузовых крюках, когда возможно самопроизвольное выпадание съёмных грузозахватных приспособлений из зева крюка.

Работа крана не допускается при следующих неисправностях крюка:

  • трещины и надрывы на поверхности крюка;
  • крюк не вращается;
  • отсутствует или неисправен предохранительный замок;
  • крюк разогнут;
  • износ зева составляет более 10% от первоначальной высоты рабочего сечения.

Заварка или заделка дефектов крюка запрещается.

Иногда вместо грузовых крюков применяют цельнокованые и разъёмные грузовые петли. При равной грузоподъёмности петля имеет меньшие габариты и массу в сравнении с крюком, но в эксплуатации петли менее удобны.

Крюковая подвеска () состоит из двух боковых щёк, блоков, траверсы и крюка. Траверса крюка устанавливается в боковых щёках и закрепляется от осевого перемещения двумя стопорными планками. При длительной работе гайка, которую навинчивают на нарезку крюка при креплении его в крюковой обойме, может ослабнуть или отвернуться.

Рисунок 26 – Крюковая подвеска

Для предотвращения этого её укрепляют стопорной планкой. Стопорение гайки с помощью штифтов, шплинтов не допускается.

Кран-штабелер

На складах с большой высотой расположения стеллажей и высокой производительностью наиболее оптимальным является применение кранов-штабелеров, которые по сравнению с другими подъемно-транспортными машинами имеют ряд преимуществ. Краны-штабелеры позволяют наиболее экономно использовать складскую площадь вследствие уменьшения ширины проходов и увеличения высоты складирования. Согласно ГОСТ 16553-88 различают две основные конструкции кранов-штабелеров – мостовые и стеллажные. Для мостовых кранов-штабелеров ширина проходов может не превышать 1,5 м, а для стеллажных кранов-штабелеров — 1..1,3 м. Высота складирования для стеллажных кранов-штабелеров может составлять 30 м и более. Краны-штабелеры создают широкие возможности для наиболее полной механизации и автоматизации подъема, транспортировки и складирования грузов, обеспечивая при этом доступность грузов и быстроту нахождения и доставки грузов.

Стеллажный кран-штабелер состоит из опорной тележки, которая передвигается по рельсам, уложенным на полу, одной или двух колонн, вертикально установленных на тележке, и каретки с грузозахватным устройством, которое перемещается по колоннам. По способу управления краны-штабелеры могут быть с ручным управлением (с пульта дистанционного управления) или из кабины оператора, полуавтоматическими, автоматическими.

  1. Колонна
  2. Тележка
  3. Каретка
  4. Грузозахватное устройство (подъемная платформа)
  5. Кабина оператора
  6. Верхняя направляющая с роликами
  7. Механизм подъема
  8. Механизм передвижения крана
  9. Шкаф управления

При работе стеллажный кран-штабелер обеспечивает скорость от 1.5 м/с до 3,5 м/с, а скорость подъема груза и выдвижения грузозахватного органа варьируется от 0,1 м/с до 0,65 м/с. Грузоподъемность кранов-штабелеров зависит от типа груза и составляет от 150 до 1200 кг. Проектирование кранов-штабелеров выполняется согласно ГОСТ 28710-90.

Высокая производительность стеллажного крана-штабелера, обеспечивается большими скоростями подъема, выдвижения груза и передвижения крана-штабелера.

Мостовые краны-штабелеры — это конструкции, имеющие одно или – двухбалочный мост, по которому передвигается грузовая тележка, на которой закреплена грузовая колонна. По колонне, способной поворачиваться на 360 градусов, вертикально движется каретка с грузозахватным устройством (вилочным или специальным захватом для поддонов, коробок или рулонов).

Кран-штабелер мостового типа

Это решение особенно эффективно для складов с большим количеством товара, но с малой оборачиваемостью. Краны такого типа позволяют полностью заменить использование вилочных погрузчиков на складе, т.к. имеют возможность работать в нескольких проходах стеллажей. Таким образом, один, или несколько кранов обслуживают весь склад, что позволяет значительно сэкономить на обслуживании складского помещения, обеспечить высокую безопасность труда и избежать тяжелого ручного труда.

Мостовой кран штабелер передвигается по рельсовым путям, проложенным на строительных конструкциях здания склада, расположенных над последним рядом стеллажей, возможно размещение на стеллажи или на собственных опорах.

Размещение крана-штабелера мостового типа на стеллажах

Размещение крана-штабелера мостового типа на строительных конструкциях здания склада

Размещение крана-штабелера мостового типа на собственных опорах

Управление крана-штабелера мостового типа возможно с пола или из кабины оператора, находящейся внизу конструкции, или передвигающейся вместе с грузовой тележкой. В этом случае краны оснащаются системой видеонаблюдения. Возможны варианты полуавтоматического или полностью автоматического управления краном.

Автоматизированный складской комплекс с автоматическими кранами-штабелерами отличается высокой производительностью и эффективностью, превосходя более чем на 20% по этим параметрам классические складские системы, использующие напольные узкопроходные штабелеры или комисcионеры, а также вилочные погрузчики.

Компания МИГ

Технические характеристики

  • Грузоподъемность – 160 кг.
  • Скорость передвижения крана – 80 м/мин
  • Скорость передвижения каретки (подъема) – 12 м/мин
  • Высота подъема (по площадке кабины) – 6835 мм
  • Длина пути – 25 м.
  • Управление из кабины посредством джойстика.

Стеллажный кран-штабелер для комплектации со стеллажей.

Кран-штабелер применяется для размещения грузов в ячейки стеллажа и комплектации заказов оператором из кабины

Автоматизированный склад для хранения штампов с краном-штабелером мостового типа

Как устроен

Устройство механизмов зависит от их функционального назначения, отражено в ГОСТ 16553-88. Основная часть конструкции — вертикальная колонна, на которой с возможностью передвижения вверх/вниз размещен грузоподъемник. Последний оборудован захватами, предназначение которых — захват грузов, размещенных на поддонах, и перемещение их на стеллажи или в заданное схемой работы место. Форма захватов чаще вилочная, хотя возможны и другие виды, рассчитанные на обработку специфических грузов.

Колонна прикреплена к поворотной платформе, которая в зависимости от вида конструкции машины может быть:

  1. Снизу колонны и опираться на мост, перемещающийся по опорным путям на полу склада. Такое устройство у электрических стеллажных кранов, передвигающихся в проемах между стеллажами.
  2. Сверху колонны. У такого мостового крана-штабелера мост представляет конструкцию, перемещающуюся над стеллажами по подвесным путям. Поворотная платформа связана с тележкой, направление движения которой — вдоль моста.

Приведение в движение всех элементов агрегата осуществляется асинхронными электродвигателями. В конструкции машины имеются тормоза, стальной канат, позволяющий манипулировать положением захвата и удерживать его на рабочем уровне.

Грузоподъемность современных моделей агрегатов достигает 12 т. Они могут обслуживать стеллажи высотой до 30 м.

Разновидности

Краны-штабелёры производятся двух типов:

  • мостового;
  • стеллажного.

Чем отличаются устройства друг от друга? Мостовой кран оснащён колонной, прикреплённой к тележке и перемещающейся балке. Он отличается мобильностью и оперативностью работы. Основной его задачей является распределение грузов по стеллажам, товаров на полках, находящихся в одном помещении. Функциональность крана-штабелёра довольно широка. В зависимости от условий эксплуатации, устройство оснащается различными типами грузозахватных механизмов. Оно способно выполнять разнообразные манипуляции: переворачивание, опорожнение ёмкостей (при работе с сыпучими и жидкими веществами), перемещение.

Краны второго типа предназначены для использования исключительно между двумя стеллажными конструкциями. Перемещение осуществляется по специальным рельсовым направляющим. Управление выполняется из кабины оператора или пультом. Приборы размещаются на постах в некоторой удалённости от оборудования. В чём заключается главное отличие двух видов штабелёров? В устройстве мостового типа колонна прикреплена к тележке, а перемещается он не по мосту (несмотря на название), а по крановым путям. Стеллажный же оснащён опорой и может работать только при условии установки между двумя складскими конструкциями. Основным назначением первого является перемещение груза в пределах помещения, а второго – автоматизация размещения на полках. Кран-балка-штабелер позволяет сэкономить место на полках и добиться максимальной наполненности конструкций для хранения товара.

Каждая единица грузоподъёмного оборудования обязательно должна быть оснащена следующими приборами и устройствами безопасности:

  • ловителями кабины (в случае наличия элемента с вертикальною осью перемещения);
  • аварийным тормозом;
  • механическим ограничителем скорости подъема;
  • предохранительными опорами тележки;
  • электроблокировками;
  • аварийным выключателем;
  • устройством контроля натяжения троса;
  • прибором определения занятости оператора (является обязательным, если она оборудована кабиной полуоткрытого типа);
  • кнопкой «стоп».
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
