Кримпер. Как выбрать и пользоваться?

Существующие виды опрессовочного инструмента

Инструмент для обжима бывает двух видов – пресс-клещи и кримпера. Последний вид может выпускаться в ручном либо автоматическом варианте. Стоит рассмотреть каждый вид более подробно.

Подробнее о пресс-клещах

Основное их предназначение заключается в выполнении опрессовки наконечников/гильз для проводов и кабелей. Они могут различаться по типам и иметь разное сечение. Существуют особые модели клещей, которые в дополнение обладают усилителем, в роли которого может выступать гидравлический механизм или же обыкновенный рычаг. За счет подобного элемента необходимость приложения дополнительных мускульных усилий при работе значительно снижается.

Чаще всего, большинство из моделей рассматриваемого инструмента, обладают контролем качества произведенного процесса, который не позволяет рукояткам разойтись до того момента, пока весь процесс не будет окончен. Естественно, для выполнения качественной работы следует использовать и высококачественный инструмент. Пресс-клещи профессионального уровня оснащены храповым механизмом, блокирующим их обратный ход в случае, когда работа не завершена. Поэтому, бросить процесс на «полпути» не удастся, разве что сам электромонтажник этому не помешает.

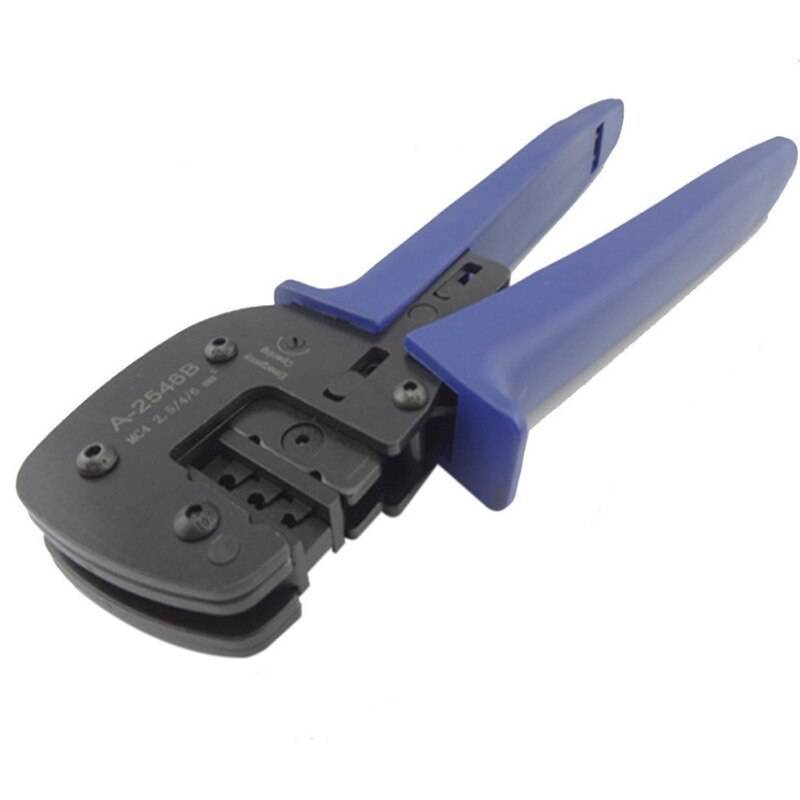

Подробнее о кримперах

Данный вид может быть двух типов – ручным либо же автоматическим. Аналогично пресс-клещам, кримпер применяется для производства электромонтажных работ и используется для соединения проводков между собой или же с контактами разъемов, непосредственно во время работы. Использование данного инструмента помогает полностью избежать необходимости сварки/пайки.

В случаях, когда кримпер нечасто применяется для опрессовки, то его запросто можно использовать в качестве кусачек или применять только его калибровочные пазы. Более того, в некоторых кримперных инструментах имеются особые выпуклые элементы, с помощью которых удобно производит зачистку провода.

Если же необходимо приобрести прибор только для обжима провода только одного вида, то предпочтительнее использовать кримпер с функцией регулировки. В данном инструменте резаки могут автоматически подстраиваться к требуемому диаметру посредством кулачка/винта, которые отвечают за регулировку. Таким образом, возможно значительно облегчить процедуру зачистки и электромонтажнику не стоит особо беспокоиться о том, в какой паз вошел кабель.

Набор пресс клещи CTF

В этот набор также входит 5 матриц. Правда здесь уже нет механизма быстрого съема. Для замены матрицы придется использовать шестигранный ключ. Что не совсем удобно и может занять гораздо больше времени, чем сам процесс обжатия.

Можно конечно заняться самодеятельностью и несколько модернизировать процесс съема матриц. Для этого на заводские винты можно напаять гайки, которые уже легко скручивать руками без применения шестигранников и спец.ключей.

Еще в комплекте идут 2 запасных винта от матриц на случай если вы потеряете действующее или испортите резьбу на них.

Отсутствие механизма быстрого съема это конечно один из главных минусов данного инструмента. Представьте вы сидите перед шкафом, в котором пара сотен проводников. Все они идут по порядку, разного сечения и типоразмеров и обжимать их нужно соответствующе. Сколько лишнего времени и нервов у вас уйдет на откручивание-закручивание матриц, вопрос далеко не риторический.

Возникает резонный вопрос, зачем нужен набор CTF с неудобным процессом замены матриц, если есть пресс клещи CTB с механизмом их быстрого съема?

Принципиальное отличие CTF – это параллельное смыкание матриц. Данная форма обжатия является самым важным преимуществом перед любыми другими пресс клещами.

При использовании обычных пресс клещей обжим изолированных и неизолированных наконечников сначала происходит с одного края, потом по центру и только в конце наконечник обжимается целиком.

А вот модель CTF имеет такую конструкцию, что губки на ней смыкаются параллельно сверху вниз. Поэтому обжим происходит равномерно и сразу по всей поверхности наконечника.

Правда возможен вариант, когда вы матрицу и наконечник подобрали вроде бы верно, а провод после опрессовки все равно внутри гильзы зажат плохо. Как такое возможно?

А причина здесь кроется в недобросовестном заводе изготовителе кабельной продукции. Именно они могут сделать провод, полагаясь на свои технические условия, а не на ГОСТ. В итоге получается сечение не 1,5мм2, а меньше 1,25-1,3мм2. Вы же, зажимая это все матрицей на 1,5мм2, естественно не сможете добиться того результата который необходим.

Модель пресс клещей CTF в своей конструкции также имеет:

храповый механизм

регулировку усилия сжатия матриц

Нужно понимать, что сама по себе регулировка не меняет усилия сжатия. Она лишь контролирует и изменяет зазор между матрицами.

Будьте осторожны, если неправильно их отрегулировать, то можно добиться того, что храповый механизм каждый раз не будет проходить полный цикл обжатия.

На новых клещах ничего регулировать не нужно. Заводскими настройками выставлены оптимальные условия опрессовки. Однако в процессе длительной эксплуатации матрицы могут разболтаться и появляются люфт и слабина.

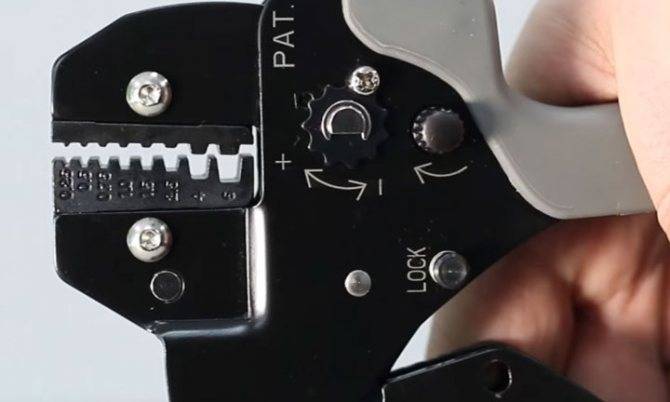

Регулировка осуществляется с помощью эксцентрика. Откручиваете винт стопора и крутите звездочку. В сторону плюса, если нужно увеличить схождение матриц и в сторону минуса, если наоборот ослабить.

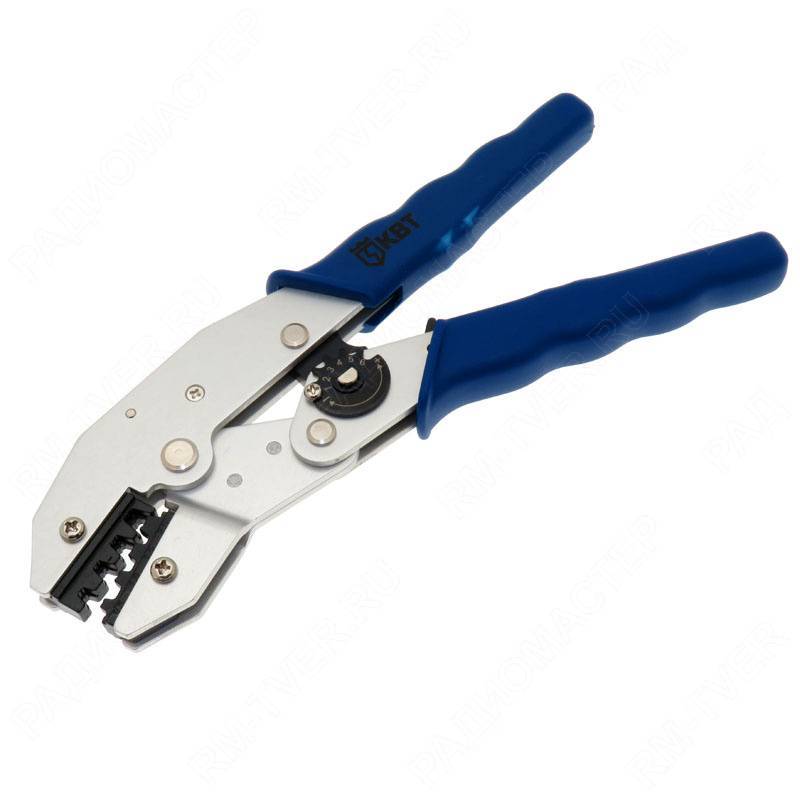

Производитель КВТ для своих кримперов говорит о гарантийном обжиме наконечников в 30 000 циклов без потери качества опрессовки.

Также клещи ctf имеют:

механизм разблокировки из любого положения

кнопку фиксации рукояток

Для чего нужна фиксация рукояток? Представьте себе что вы стоите на стремянке и под потолком обжимаете одной рукой гильзу наконечника в распредкоробке. Вам нужно одеть ее на провод, завести в нужное гнездо матрицы и зафиксировать, прежде чем окончательно дожать.

Советуем изучить Разделение автоматических выключателей по время токовым характеристикам

Сделать это в один заход из-за неудобного положения и стесненных условий работы будет проблематично. Здесь как раз таки и незаменим механизм фиксации. Вставили гильзу, поджали, перехватились и дожали как следует.

Обжимать моножильные провода пресс клещами CTB и CTF не рекомендуется. Для этого нужно прикладывать большее усилие и храповый механизм должен быть рассчитан на это. В этом случае лучше воспользоваться другими марками инструмента от КВТ. Например кримпер – ПК-16у и ПК-35у.

В целом оба набора CTB и CTF могут дополнять друг друга и быть незаменимыми помощниками при обжатии втулочных изолированных, неизолированных и других разновидностей тонкостенных гильз и наконечников.

Конечно, для мастера универсала вполне достаточно иметь и один из них. Однако помните, что универсальность не всегда окупается. Гораздо надежнее иметь набор именно клещей, а не набор матриц к одним пресс клещам.

Наборы пресс клещей CTF и CTB в интернет магазинах можно приобрести в пределах 5000 рублей. Сами же клещи лишь с одной матрицей и вовсе обойдутся минимум в два раза дешевле. Выбрать себе необходимый вариант можно здесь.

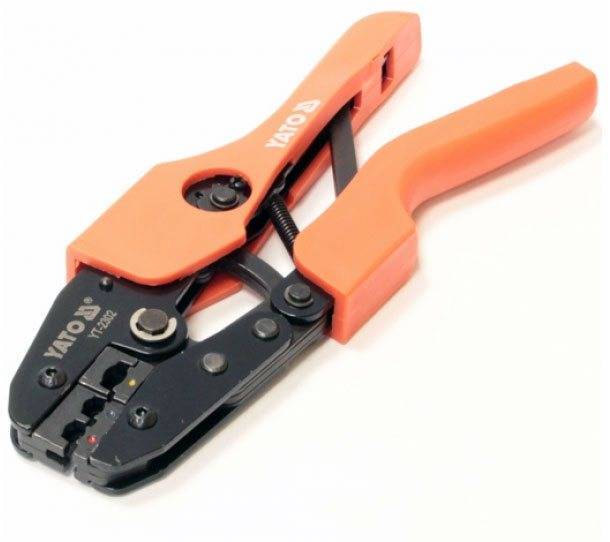

Кримпер для обжима изолированных наконечников

Качественный электромонтаж невозможно выполнить без качественного инструмента. Не у всех есть кримпер для обжима наконечников, поэтому на практике коллеги часто проявляют смекалку и иногда приходится видеть чудеса инженерной мысли. Например, использовать лужение проводов (я имею в виду многожильный провод). Это конечно хороший способ, но подходит не всегда и везде. К тому же весь этот процесс занимает много времени, если объем работы большой также приходится постоянно носиться с раскаленным паяльником, что не всегда удобно.

Шедевром, который мне часто приходилось видеть являются наконечники, обжатые с помощью плоскогубцев. Суть данного метода заключалась в надкусывании режущей частью плоскогубцев наконечника с проводом, делая несколько вмятин по всей его длине. «Обжимая» наконечники таким способом, существует риск повредить жилы кабеля. Друзья, мы все понимает, что это каменный век и пару десятков лет назад такие условия монтажа подошли бы, но не сегодня.

Совсем не обязательно покупать дорогой инструмент, можно купить хороший и надежный кримпер для наконечников за умеренную стоимость в соответствии цена-качество. Тем более на сегодняшний день полно универсальных инструментов, которые в одном исполнении сочетают несколько функций.

Какой фитинг используется для соединения

При сооружении трубопроводов, применяются сцепляющие детали — фитинг. Это крепежные элементы: крестовины, тройники и заглушки. Они встречаются компрессионного и прессового типа.

Устанавливаются компрессионные с помощью гаечного ключа, а вот для монтажа второго вида без пресс-клещей не обойтись.

Они бывают:

1. Переходными — монтируются на участках, где соединяются полимерные и стальные трубы.
2. Цанговыми — предназначены для обжатия материала, имеющего форму цилиндра.
3. Пресс-фитинг — надёжная (выдерживает высокое давление) и практичная модель, при их применение, получается высококачественная конструкция, рекомендованы при сборке труб из металлопластика.

Плюсы фитинга при опрессовке:

• возможность скрытой укладки;
• соединительный узел нет необходимости постоянно контролировать и обслуживать;
• служат 50 лет и более.

Сегодня, жилые дома в большей части оборудованы пластиковыми трубами, как водопроводными, так и отопительными. Их положительные качества — долговечность, и высокие гигиенические и эксплуатационные показатели.

А если использовать обжимной инструмент для пресс-фитингов на данных трубах, можно легко сделать разводку в самой сложной коммуникации.

Однако, стоит отметить, что цены на данные детали достаточно дорогие, но они обеспечат вам надёжность системы от протечки.

Кроссировочный инструмент

Кроссировочный инструмент позволяет выполнить заделку витой пары в розетки, кросс-панели, плинты и другие коммутационные единицы. Простейшая кроссировочная вставка выглядит, как отвертка с раздвоенным лезвием или двузубая вилка с ручкой. Выемкой провод проталкивается в посадочное место. Дополнительно забивочный инструмент может быть оснащен лезвием для обрезки и крючком для доставания проводов.

Обратите внимание! Более продвинутые модели имеют механический сенсор, позволяющий при достижении заранее установленного усилия показывать, что провод вошел в посадочное место, автоматически обрезать элемент витой пары до нужной длины

Как выбрать

Выбор, какой инструмент приобрести, несложен. Для редких домашних работ подойдет и простая «заделка». Если цена — не главный определяющий фактор или предстоит большой объем работ, инструмент нужен для профессиональной деятельности, можно выбрать дорогое приспособление с механическим сенсором и дополнительным функциональным набором.

Как пользоваться

Для заделки патч-корда, например, в розетку, следует:

• снять наружную изоляцию на длину 50-70 мм;
• расплести провода;
• вставить проводники в зажимы розетки, соблюдая маркировку по цвету;
• если используется простая заделка, вдавить провода поочередно, чтобы они сели на свои контакты розетки, потом излишнюю длину проводников обрезать;
• при использовании продвинутого инструмента, вдавить вставку до упора с небольшим усилием, провод сядет на контакт и будет обрезан до нужной длины.

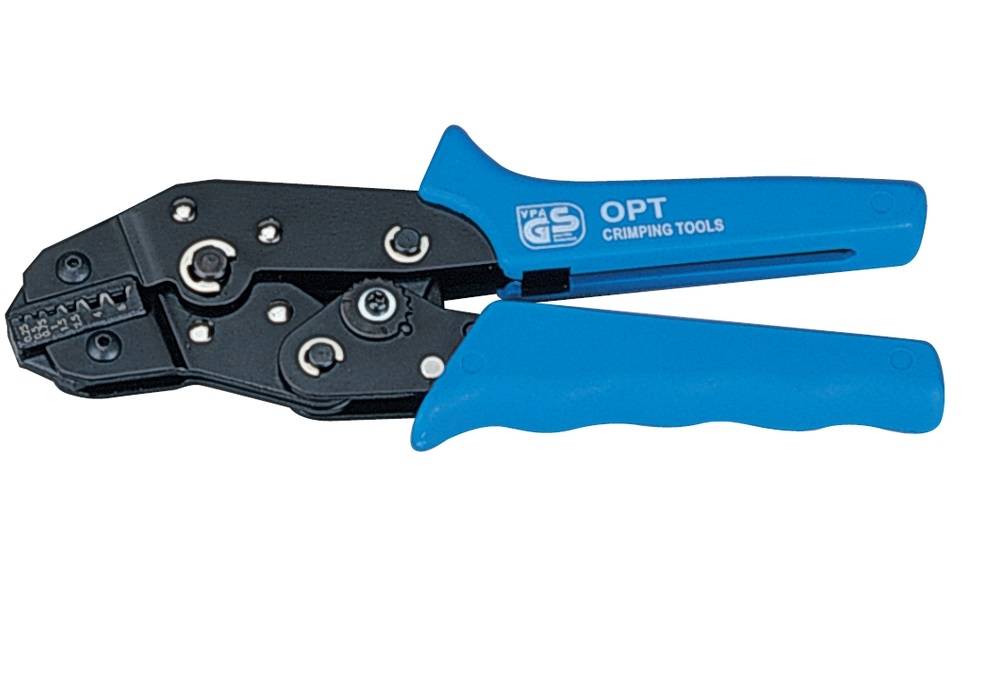

Клещи для обжима наконечников проводов

Клещи для обжима клемм используются для прочного и надежного соединения проводов между собой или с клеммами различной формы и размера. В данном случае применяется метод опрессовки, который считается предпочтительным, по сравнению с пайкой.

Это особенно актуально при использовании электрических схем открытого типа, которые применяются при сборке автомобилей. Также при соединении проводников с помощью клещей для обжима клемм необходимо помнить про эффект гальванической пары.

Представленные у нас в магазине клещи отличаются количеством поддерживаемых размеров клемм, наличием приспособлений для снятия изоляции, а также применением обычного механизма обжима или трещоточного, который позволяет добиться более равномерного усилия на всей поверхности.

Обжимка проводов

1. Для того чтобы качественно произвести обжим провода необходимо выполнить 3 главных правила:

Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода.
Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки.
И в-третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.

Обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.

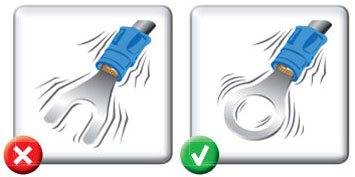

При выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!

Изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.

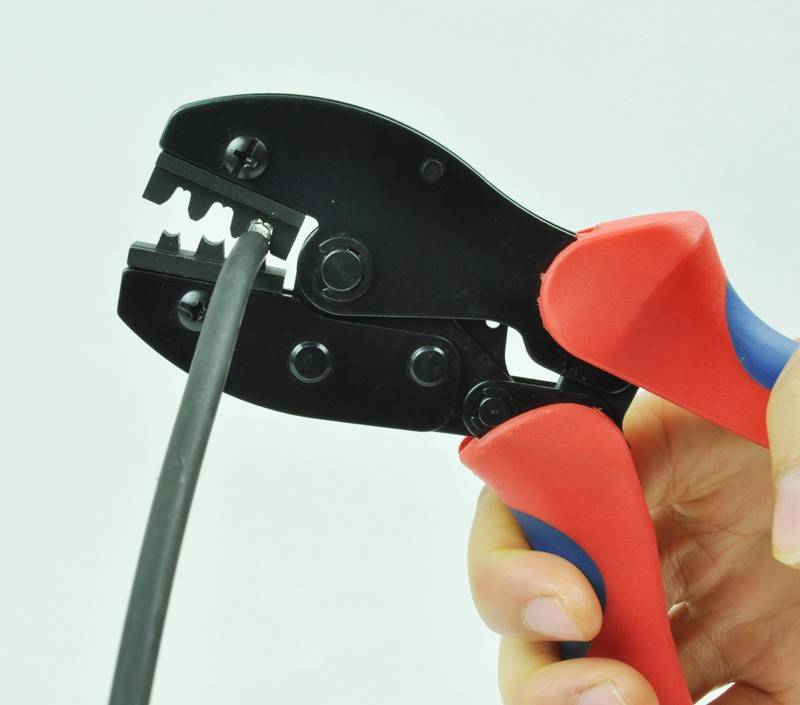

При обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру.

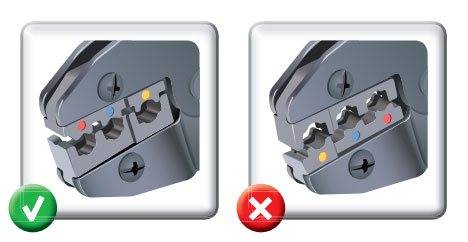

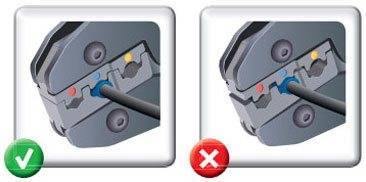

Соблюдайте цветовую маркировку на матрицах с цветами самих наконечников.

Обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны.

Если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы неправильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

В домашних условиях, на производстве мы часто сталкиваемся с необходимостью установить соединение в сети или устранить неполадки, касающиеся цепи переменного тока. В этом случае нам обязательно понадобится инструмент для обжима проводов.

Советы по выбору

Кримперы при работе развивают достаточно большое усилие, поэтому нагрузки на сочленения и остальные элементы конструкции значительны. Это накладывает определенные требования на качество и толщину металла, из которого изготовлен инструмент.

При покупке кримпера первое, на что можно обратить внимание, – это его вес. Легкий и невесомый инструмент не будет обладать необходимой прочностью и надежностью

Хорошее устройство имеет ощутимый вес и внешне должно выглядеть прочно и основательно. На поверхности металла должно быть нанесено антикоррозийное покрытие для защиты инструмента от воздействия влаги.

Все соединения должны быть выполнены без ощутимых люфтов, поскольку при их наличии будет большое количество брака в работе. Рабочие поверхности должны двигаться равномерно, в одной плоскости, без перекосов и заеданий.

Для нормального обжима наконечников к рукояткам приспособлений приходится прикладывать усилие, поэтому их покрытие должно исключать или сводить к минимуму проскальзывание в руках. Пластик на рукоятках должен быть надежно закреплен для исключения прокручивания.

Некоторые модели кримперов имеют дополнительные режущие кромки на рукоятках для разделки кабеля. Пользоваться ими не очень удобно, зато есть риск травмирования пальцев. Поэтому наличие таких дополнительных опций не является обязательным для хорошего инструмента. Специализированные устройства с функцией очистки справляются лучше.

Виды кримперов и их цена

Учитывая огромное количество существующих наконечников, обжимной инструмент делится на несколько видов.

Так, например, по расположению прижимных поверхностей среди электромонтажных кримперов существуют модели:

• С расположенными горизонтально матрицами (ножничного типа) – напоминают обыкновенные клещи. Они легкие, обеспечивают высокую скорость работы и удобны в обращении.
• С расположенными вертикально матрицами (выдвижного типа) – обычно весят больше предыдущего варианта и не так удобны в обращении, но ради справедливости следует отметить, что в своем большинстве обеспечивают равномерность обжатия. Тут рабочие поверхности двигаются параллельно относительно друг друга.

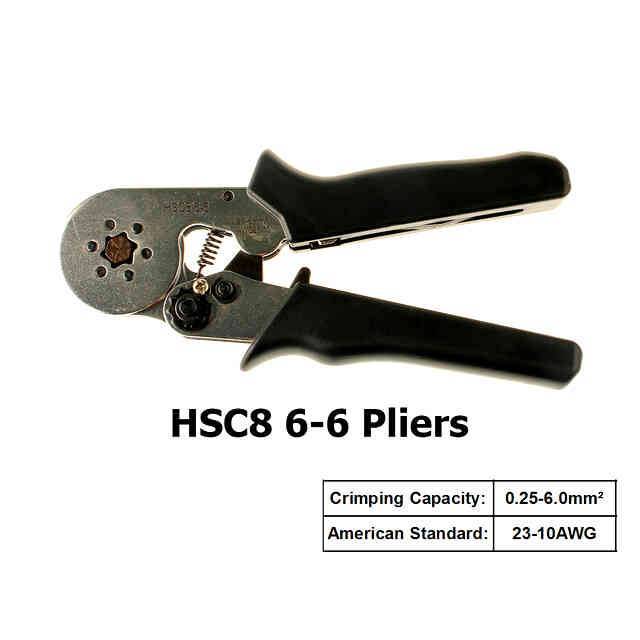

• Диафрагменные (втулочного типа, цанговый) – оказывают на поверхность гильзы давление с четырех, и даже шести сторон, за счет чего провод обжимается плотно и качественно.

Советуем изучить Делитель напряжения

Кримперы также делятся на несколько видов по типу привода.

Так у ручных механических моделей принцип работы схож с обыкновенными клещами.

Рассчитаны такие кримперы, как правило, на работу с проводами небольшого сечения, так как обжимают ограниченную группу наконечников.

К автоматическим вариантам можно отнести следующие типы обжимников:

• Мобильные полуавтоматические модели – модифицированные ручные кримперы, конструкцией которых предусмотрены съемные «разнокалиберные» матрицы, храповый механизм и устройство разблокировки.
• Полностью автоматические модели с гидравлическими, электрическими или пневматическими механизмами, посредством которых и выполняется обжатие коннекторов. В этом случае можно говорить о настольных или стационарных кримперах, которые не только развивают достаточное для работы с толстыми кабелями усилие, но и способны работать очень быстро и эффективно. Такие устройства незаменимы на автоматизированных сборочных линиях электрооборудования.

Кримперы могут быть как универсальными, так и узкоспециализированными.

Например, к последним можно отнести инструмент, предназначенный исключительно для обжимки коаксиальных кабелей, либо же для работы с автомобильными наконечниками.

Первые могут оснащаться сменными матрицами под множество типов коннекторов, их еще называют кримперы со сменным модулем.

Такие модели обладают дополнительным функционалом, вроде лезвия для удаления изоляции.

Существуют кримперы, предназначенные для работы со шлангами, например, фреоновыми.

Нередко это мобильный ручной инструмент с гидравлическим приводом, выполненным в виде насоса с рычагом подкачки давления, что обеспечивает высокое прижимное усилие.

Рынок обжимного инструмента заполнен как дорогостоящим фирменным оборудованием, так и дешевыми китайскими кримперами, среди которых приходится выбирать и профессиональным электромонтажникам, и новичкам в своем деле.

Так ручные варианты обойдутся для покупателя в сумму от 250 до 3000 рублей.

Стоимость гидравлических опрессовщиков зачастую превышает отметку в 6 – 15 тыс. рублей.

Кримперы для опрессовки шлангов высокого давления и вовсе стоят свыше 20 тыс. рублей.

Приведенные ниже советы помогут с выбором обжимника.

Материалы и инструменты

Прежде чем приступать к операции, подготовьте следующее:

Отрезки провода, учитывая ограничение по длине. В сетях Ethernet стандартов 10Base-Т, 100Base-Т, 100Base-ТХ, 1000Base-Т, 1000Base-ТХ – максимальная длина сегмента – 100 м.

Кабель UTP 4 пары

Коннекторы RJ45 (8Р8С) – минимум два на один почт-корд. Это небольшие “детальки” из прозрачного пластика с рядом металлических контактов. Внутри их корпусов находятся позолоченные “ножи”, которые прорезают проводники, образуя прочное соединение с контактами. Снаружи каждый коннектор оснащен “язычком” – фиксатором для удержания кабеля внутри гнезда устройства. Коннекторы выпускаются нескольких типов: для одножильных, многожильных кабелей, а также универсальные. Для экранированной витой пары используются экранированные разъемы – покрытые слоем металла, который внутри соединяется с экраном провода.

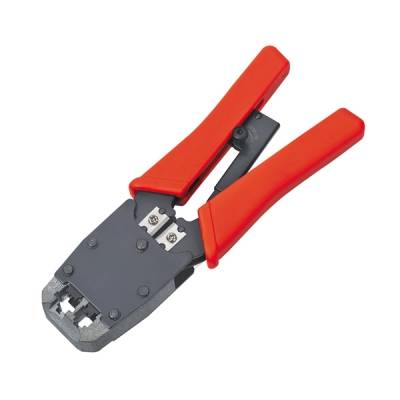

Кримпер или обжимные щипцы (как обжать витую пару без него, мы расскажем в другом материале). О том, как выбрать кримпер для дома или работы, мы писали ранее, поэтому, надеемся, вы уже держали этот инструмент в руках и представляете, как им пользоваться.

Стриппер – нож для аккуратного снятия изоляции с провода. Вместо него можно использовать острый канцелярский ножик, резак, вмонтированный в кримпер или маникюрные ножницы.

Кабельный тестер. С его помощью будем проверять, насколько качественно выполнен обжим кабеля витая пара – все ли проводники подключены к своим контактам, а также нет ли внутри патч-корда перекрестов и коротких замыканий.

Тестер для сетевого кабеля

Схемы опрессовки

Теперь немного вспомним порядок обжима витой пары по стандарту TIA/EIA-568. Так как о нем мы тоже рассказывали, приведем только схемы расположения проводников при прямой и перекрестной (кроссоверной) опрессовке. Прямая, как вы помните, используется в соединениях типа компьютер-сетевое устройство, а кроссовая – между двумя свитчами или двумя ПК.

Поскольку в нашей стране больше привыкли к раскладке проводников по типу В (Т568В), его и приводим. Тип А отличается от него только расположением зеленой и оранжевой скрутки – они меняются местами. Согласно стандарту, оба варианта опрессовки равнозначны и взаимозаменяемы.

Порядок обжима

Наконец, переходим к основному – к тому, как правильно обжимать витую пару. Рассказываем пошагово:

1. Отрежьте часть провода от бухты. Для резки используйте специальные лезвия кримпера, нож или бокорезы. Стараться делать срез ровным и аккуратным на этом этапе необязательно – выравнивать его вы будете потом;
2. Отступите от среза 3-5 см. С помощью стриппера или другого инструмента сделайте круговой надрез внешней изоляции, не повредив проводники и экран (если провод экранированный). Снимите отрезанную часть изоляции;

Отмеряем зачищенные жилы

Проверяем правильность и надежность соединения

При обнаружении дефекта кабель придется опрессовать заново. Если все нормально – он готов к использованию.

Заключение

Теперь вы узнали, как правильно обжать витую пару. Не унывайте, если что-то не получилось – с первого раза это выходит не у всех. Кому-то достаточно двух-трех попыток, а кто-то должен “помучаться” десяток раз и испортить кучу разъемов RJ45, благо, что стоят они недорого.

В результате это ремесло осваивает каждый желающий, значит, все получится и у вас.

О том, как обжимать витую пару отверткой, читайте в наших следующих материалах.

Источник



Кабельный тестер

После завершения работ обжимного характера, необходимо убедиться в том, что построенная сеть работает исправно. Профессионалы для этого прибегают к помощи специального электронного устройства с разъёмом RJ-45.

Кабельный тестер позволяет выявить ряд важных характеристик:

• длина;
• схема проводов в разводке;
• величину затухания сигнала;
• уровень наводок на ближнем крае;
• сопротивление медного шлейфа;
• потери при возврате.

Простой тестер состоит из двух частей: основной (master), удаленный (remote). К ним подключают один из краев кабеля. Модули оснащены от 1 до 8 световых индикаторов, количество соответствует числу проводника, плюс земля G. В нормальном состоянии они мигают зеленым светом. При наличии неисправности, свечение отсутствует. Красная индикация сигнализирует, что жилы перепутаны, или произошло короткое замыкание. Некоторые модели оснащены звуковым оповещением.

При помощи тестера выявляют:

• расположение обрыва, определенного проводника;
• правильно ли выполнена разводка;
• наличие короткого замыкания.

Электронные устройства делятся:

• Простейшие. Имеют световую индикацию, помогают выявить такие проблемы на линии, как механические повреждения, правильность проведения соединения.
• С расширенным функционалом. Встроенные генераторы тонального сигнала помогают определить расщепленные проводники.
• С ЖК-дисплеем. Инструмент с широким функционалом. Он позволяет выявить все ошибки, а также расстояние до обрыва, или замыкания, тип розетки и длину провода.

Пошаговый алгоритм проверки работоспособности витой пары

1. Убедиться в том, что кабель готов к эксплуатации.
2. Один край провода помещают в основной, другой в удаленный.
3. Включить устройство.
4. При успешном прохождении сигнала индикаторы загораются зеленым.
5. Отсутствие свечения свидетельствует о сбоях. Для их устранения может потребоваться даже заменить участок кабеля.

Как выбрать?

Необдуманная покупка может привести к тому, что в определенных ситуациях устройство окажется бесполезным

Избежать подобных проблем возможно, если обратить внимание на следующее:

• базовый набор функций включает диагностику обрывов и коротких замыканий, предпочтительна возможность определения экранирования;
• минимальная длина тестируемого участка составляет 300 м;
• для диагностики проложенных сетей важен определитель длины с тональным сигналом;
• поддержка витых пар категории 5, 5е, 6;
• ЖК-дисплей облегчит считывание результатов тестирования.
