Как сделать из бензопилы болгарку?

Самодельное приспособление болгарка для бензопилы

Для изготовления самодельного приспособления нужны соответствующие шкивы, подшипниковый узел с валом, шина, ремень. По отзывам владельцев, создать подобное устройство своими руками довольно сложно, следует подготовить чертежи и схемы, сделать соответствующие расчеты.

Если отказаться от варианта с шиной, то можно воспользоваться переходником, чтобы смонтировать отрезной круг прямо на сцеплении. Вместе с тем, производители бензопил предостерегают от применения различных переходников. Это объясняется тем, что пила способна выдавать крутящий момент до 14000 об/мин, а шлифовальный диск рассчитан на эксплуатацию при 7000 об/мин. При такой интенсивной эксплуатации разрушение диска неизбежно, как указывалось выше. Единственный выход – значительно уменьшить скорость бензопилы посредством установки редуктора.

Такой способ установки, не совсем безопасный, представлен в видео обзоре:

По сути, главными преимуществами болгарки из бензопилы являются рациональная мобильность, низкая стоимость и высокая мощность. Работать насадкой-болгаркой очень удобно в не электрифицированных местах. Если выбирать между самоделкой и заводским приспособлением, то разумнее отдать предпочтение последнему варианту, который полностью соответствует требованиям безопасности.

Прежде, чем переделывать бензопилу в болгарку, необходимо ответственно взвесить все за и против, реально оценить свою техническую подготовку и реальную необходимость осуществления подобного проекта.

  • Записи сообщества
  • Поиск
Насадка на бензопилу запись закреплена

Дебаркер фреза на болгарку — УШМ (125, 150, 180) для работы с деревом, используется с целью выпиливания пазов, грубого выравнивания кромки, вырезания чаш для срубов, в том числе для фигурной обработки скульптур из дерева Производство: «Нылгинский механический завод» — Россия

Насадка на бензопилу запись закреплена

Ваши положительные отзывы — делают нас лучше

Насадка на бензопилу запись закреплена

Насадка рубанок НМЗ на бензопилу Насадка рубанок предназначена для равномерной обработки доски, бруса и других деревянных поверхностей.

Установленные на барабане ножи можно регулировать по выступу регулируя глубину среза. Показать полностью.

Конструкция рубанка удобно крепится взамен пильной шины на бензопилу. Компактна и удобна в транспортировке. Надежна и проста в использовании.

удобная и выгодная покупка на сайте или VK доставка Почтой России или ТК СДЭК оплата картой на сайте benzoshop.ru или VK pay работаем с 2021 года, гарантия от производителя

Насадка на бензопилу запись закреплена

Насадка болгарка НМЗ (бензорез) на бензопилы Штиль — Россия

Данная насадка позволяет использовать бензопилу для работ по абразивной резке метала, камня, пластика, для зачистки швов после сварки Показать полностью.

удобная и выгодная покупка на сайте или VK доставка Почтой России или ТК СДЭК оплата картой на сайте benzoshop.ru или VK pay работаем с 2021 года, гарантия от производителя

Дробилка — измельчитель веток, «насадка» для болгарки своими руками

Доброго времени суток, уважаемые самоделкины! Данная статья будет интересна всем, у кого бывает большое количество древесных отходов, либо тем, кто заготавливает древесину на зиму. Автор канала «Make it Extreme» сделал мощный измельчитель веток, обрезков досок и тому подобного. Агрегат с легкостью превращает это в мелкую щепку и опилки.

После такой переработки сырье можно использовать, например, для изготовления топливных брикетов. Кстати говоря, болгарку можно будет снять и использовать по своему назначению за считанные секунды

А это — немаловажно, ведь иногда, при изготовлении различных аппаратов на ее основе — разобрать бывает даже невозможно. Так что эту самоделку можно смело назвать именно насадкой для болгарки

Для создания данного агрегата потребуются следующие материалы. 1. Стальной лист не менее 6 мм толщиной. 2. Стальной уголок, либо профильная труба. 3. Стальная болванка около 50 мм в диаметре, для обработки на токарном. 4. Болгарка. 5. Цепь для бензопилы. 6. Два фланца с подшипниками. 7. Краска аэрозоль. 8. Стальной швеллер.

Инструменты. 1. Токарный станок. 2. Сварочный аппарат. 3. Углорез по металлу. 4. Болгарка с обычными и зачистными дисками.

Итак, автор приступает к изготовлению. Первым делом изготавливает из одной большой цепи около дюжины маленьких. Каждое из которых состоит из 11 звеньев.


Отрезает при помощи дисковой пилы кусочек стального кругляка.


И, зажав в патроне токарного станка, начинает вытачивать основную деталь будущей дробилки — вал.


Добивается, что бы на внешний диаметр заготовки плотно сели цепочки.


С двух сторон обтачивает вал под диаметр подшипника.


Переворачивает вал, подготавливает и нарезает резьбу для переходной муфты.


Далее, нарезает резьбу для зажимного кольца.


И вытачивает само кольцо.


Вот такой вал получился.


Приступает к его сборке. Накручивает зажимное кольцо.


Затем фланцы с подшипниками.


Переходную муфту.


И примеряет болгарку.


«Ходовая часть» готова.


Теперь автору нужно изготовить разделительные кольца, для этого обтачивает трубу так, что бы плотно села цепь. Но уперлась не «зубами», а звеньями.


Диаметр подогнан, можно нарезать колечки. Их толщина такова, что бы два ножа цепи не касались друг друга.


Затем цепочку и одно кольцо.


Повторяет до тех пор, пока не наберет нужное количество.


И закручивает зажимное кольцо, сдавливая все элементы между собой.

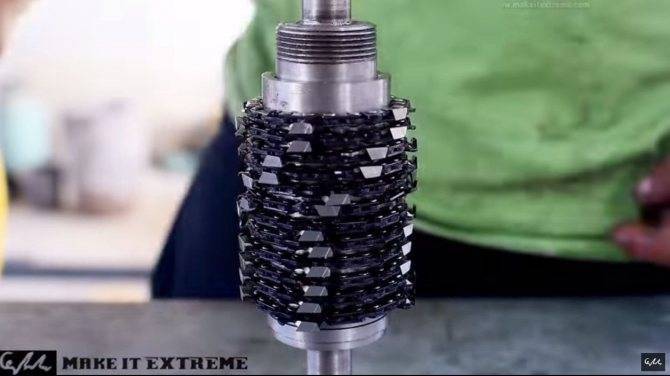

Итак, сердце измельчителя готово.


Установив коронку по металлу на сверлильный станок, делает посадочные отверстия для фланцев.


Вставляет вал в подшипники, фиксирует переходной муфтой.


Проваривает все соединения.


Из стального листа изготавливает заднюю стенку для подающего лотка. Зажимает его в тисках и сгибает в несколько этапов, в нижней части необходимо получить изгиб. Он нужен для того, что бы ветки и палки лучше прижимало к режущей части.


Прихватывает сваркой заднюю и переднюю стенки.


Затем и боковые, последнюю стенку прижимает струбциной.

Спасибо автору за очередную, нестандартную идею применения болгарки! Соблюдайте технику безопасности, не кидайте в дробилку лом…

Всем хороших идей!

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Правильный монтаж насадки “болгарка” на бензопилу

Модельный ряд этих вспомогательных приспособлений достаточно широкий и выпускается для большинства современных бензопил.

Он состоит из ведущего барабана (шкива), который через ременную передачу связан с мотором и вращается непосредственно от него, предохранительного щитка и крепежных элементов.

Процесс переоснастки пилы в болгарку с готовым вспомогательным приспособлением выглядит так:

  • изучить инструкцию для его правильной установки;
  • снять направляющую бензопилы, а также освободить сцепление;
  • агрегировать шкив на приводный вал звездочки пилы;
  • подсоединить ременную передачу с распиловочным диском, что поможет изменить крутящий момент нового устройства (в противном случае нужен редуктор);
  • взять шпильки, которые шли в комплекте к насадке «болгарка», или же используем те крепежи, которые были сняты вместе с шиной пилы, и закрепить ими адаптер.

Как видим, ряд несложных действий – и насадка на бензопилу «болгарка» быстро адаптируется под моторизированный инструмент, который есть практически у каждого.

Дополнительная информация

По сравнению с обычной пилой болгарка:

  • работает быстрее;
  • занимает меньше места;
  • увеличивает производительность работы;
  • заметно легче;
  • служит дольше (если инструмент эксплуатируют правильно).

Чтобы пилить дерево, можно использовать специальные отрезные диски с цепью. Однако найти подходящий для конкретной модели тип насадки весьма тяжело. Пилящий круг, который объединяет черты диска и специальной цепи, подходит для обработки досок не толще 4 см

При его использовании надо соблюдать крайнюю осторожность. Нельзя будет запускать УШМ на более высоких оборотах, чем позволяет диск. Есть и серьезное ограничение по размеру обрабатываемых заготовок

Чтобы увеличить его, приходится использовать более крупные диски. Однако их применение сдерживается величиной изолирующего кожуха. И если он не позволяет поставить насадку 125 мм, возникнут проблемы. А вот обдирочные круги, соединенные с цепями от бензопил, позволяют удалить кору и сучья со ствола

Есть и серьезное ограничение по размеру обрабатываемых заготовок. Чтобы увеличить его, приходится использовать более крупные диски. Однако их применение сдерживается величиной изолирующего кожуха. И если он не позволяет поставить насадку 125 мм, возникнут проблемы. А вот обдирочные круги, соединенные с цепями от бензопил, позволяют удалить кору и сучья со ствола.

Это приспособление поможет еще и подготовить сруб ничуть не хуже, чем качественный топор. А вот применять подобный диск вместо отрезного круга не следует. Линия разреза пойдет рваной, слишком много древесины уйдет в отходы. Еще одна разновидность насадок — диск с абразивными крупными зернами — предназначена уже не для первичной обработки, а для грубой фрезеровки. Такой аксессуар отличается большей безопасностью, чем ручной рашпиль.

Больше о цепных насадках-пилах на болгарку смотрите в видео ниже.

Использованы материалы:

  • Бензопила Штиль 180.
  • Узел головы болгарки FERM.
  • 3 шины — от Макита, Парма, Дружба.
  • Два шкива 1-1.
  • Ремень.

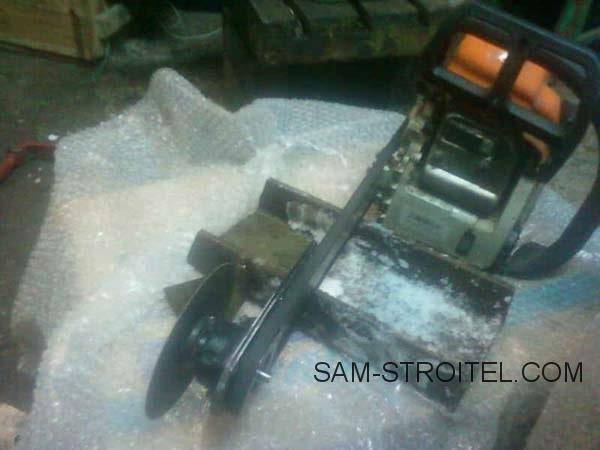

Конструкция выглядит следующим образом. Ремень идет по оси шины, как по заводу, шкив одет и закреплен на звездочке, которую можно использовать и далее с пильной шиной, в узле болгарки снята шестерня-проточена и под ее изготовлен шкив — приварен.

Затем, две шины, были укорочены стесаны чтобы не мешать ремню и сварены.

Шина дружбы проточена под посадку болгарочного узла и приварена к спарке.

Самодельный бензорез, пилит классно, но если зажимать круг от руки — моментом откручивается, ключами отлично стоит, я думаю можно и законтрить.

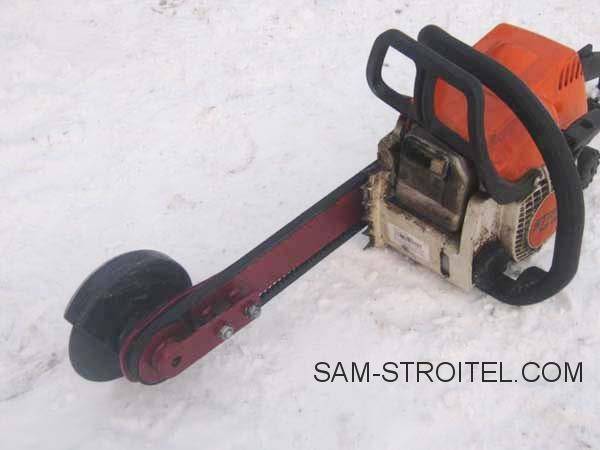

Вот такой получился самодельный бензорез по металлу, насадка съёмная, и бензопилу можно также использовать по назначению.

Автор самоделки: Денис. г. Гродно.

Зачем делать самодельную болгарку из бензопилы?

Самая основная причина, почему мужчины прибегают к собственноручной переделке оборудования — желание сэкономить средства. Сегодня рынок инструментов для ремонта и сада насчитывает тысячи разных моделей и сотни марок и компаний.

Второй причиной, которая также объясняет сбор болгарки-самоделки своими руками — возможность превратить свою стандартную бензопилу в многофункциональный инструмент, который окажется хорошим помощником при выполнении различных задач. С таким самодельным приспособлением, на котором можно менять насадки, вы не будете складывать большое количество оборудования вместе, в гараже появится больше свободного места.

Особенности

Сразу стоит учесть: все эксперименты с УШМ должны проводить только основательно разбирающиеся в этой технике люди. В противном случае последствия могут оказаться непредсказуемыми (и едва ли приятными для «изобретателей»). Чтобы использовать шлифовальную машину для пиления, понадобятся обязательно специальная рукоять, защитное устройство и диск особого вида. Типичная цепная насадка-пила на болгарку включает:

  • шину, крепящуюся к инструменту;
  • рукоять;
  • звездочку, насаживаемую на вал;
  • комплект крепежных изделий и инструментов для работы с ними;
  • изолирующий пользователя щиток.

Сразу стоит учесть: все эксперименты с УШМ должны проводить только основательно разбирающиеся в этой технике люди. В противном случае последствия могут оказаться непредсказуемыми (и едва ли приятными для «изобретателей»). Чтобы использовать шлифовальную машину для пиления, понадобятся обязательно специальная рукоять, защитное устройство и диск особого вида. Типичная цепная насадка-пила на болгарку включает:

  • шину, крепящуюся к инструменту;
  • рукоять;
  • звездочку, насаживаемую на вал;
  • комплект крепежных изделий и инструментов для работы с ними;
  • изолирующий пользователя щиток.

Особенности насадки болгарка для бензопилы

С помощью такого механизма можно соединить в одном устройстве целых два – бензиновую мощность основного агрегата – самой пилы, и множество преимуществ углошлифовальной машинки, известной больше как болгарка. Такая комбинация может стать чрезвычайно выгодной, если есть необходимость произвести режущие работы с различными материалами и конструкциями (не деревянными), а вблизи не оказывается источники электроснабжения, к которому можно было бы подсоединить обычную сетевую болгарку.

Бензорез из пилы с насадкой можно использовать для разрезания таких материалов:

  • металл;
  • природный камень;
  • кирпич;
  • бетонные и железобетонные конструкции.

Кроме того, очень часто их приспосабливают для зачистки сварочных швов. С большинством имеющихся на сегодня насадок применяются отрезные круги – армированные или алмазные, и циркулярные пилы.

  • Записи сообщества
  • Поиск
Насадка на бензопилу запись закреплена

Дебаркер фреза на болгарку — УШМ (125, 150, 180) для работы с деревом, используется с целью выпиливания пазов, грубого выравнивания кромки, вырезания чаш для срубов, в том числе для фигурной обработки скульптур из дерева Производство: «Нылгинский механический завод» — Россия

Насадка на бензопилу запись закреплена

Ваши положительные отзывы — делают нас лучше

Насадка на бензопилу запись закреплена

Насадка рубанок НМЗ на бензопилу Насадка рубанок предназначена для равномерной обработки доски, бруса и других деревянных поверхностей.

Установленные на барабане ножи можно регулировать по выступу регулируя глубину среза. Показать полностью.

Конструкция рубанка удобно крепится взамен пильной шины на бензопилу. Компактна и удобна в транспортировке. Надежна и проста в использовании.

удобная и выгодная покупка на сайте или VK доставка Почтой России или ТК СДЭК оплата картой на сайте benzoshop.ru или VK pay работаем с 2021 года, гарантия от производителя

Насадка на бензопилу запись закреплена

Насадка болгарка НМЗ (бензорез) на бензопилы Штиль — Россия

Данная насадка позволяет использовать бензопилу для работ по абразивной резке метала, камня, пластика, для зачистки швов после сварки Показать полностью.

удобная и выгодная покупка на сайте или VK доставка Почтой России или ТК СДЭК оплата картой на сайте benzoshop.ru или VK pay работаем с 2021 года, гарантия от производителя

Насадка на бензопилу запись закреплена

Насадка дебаркер НМЗ на бензопилу Одна из лучших насадок, в этом году стала очень популярной у отечественных и иностранных покупателей.

Используется как дополнительное оборудование на бензопилы серийного производства. Показать полностью.

— окантовка лесоматериала, — резьба монтажных чашек, — удаление коры с бревен, — обрезание сучьев и наростов, — вырезание паза, — фигурная резьба по дереву и т.д.

Удобная установка на бензопилу, и позволяет с минимальными усилиями, например, подготовить бревно для укладки в венец, а при правильном использовании насадка дебаркер позволяет вытачивать качественные и точные монтажные чашки и пазы, что исключает возникновение больших межвенцовых щелей, повышает прочность конструкции

Дебаркер для бензопилы значительно экономит силы, время, что может позволить обработать большой объем бревен самостоятельно

Производится в России, ООО «Нылгинский механический завод»

Как правильно работать с самодельным приспособлением

Правила ТБ при работе на таких устройствах те же, что и для любых деревообрабатывающих станков. Оператору и посторонним нельзя приближаться к режущему полотну. Нежелательно работать уставшим, со сниженной реакцией. Следует руководствоваться здравым смыслом. Одежда должна быть застегнутой и подтянутой, без размашистых пол, которые могут попасть в цепь.

При широком разбросе опилок следует одеть защитные очки. При длительной работе для защиты от шума желательно одеть наушники.

Технические особенности:

  • Нельзя давить на режущий узел. Пила продвигается по мере выборки опилок из пропила, без усилий.
  • Нельзя использовать цепи с затупленными зубьями, шины со стертыми пазами.

Правильный монтаж насадки

Приспособление состоит из вращающего шкива, крепежа и защитного щитка. Вращение барабана происходит посредством мотора, через ременную передачу. Чтобы установить насадку правильно, нужно изучить инструкцию по монтажу. Процесс установки:

  1. Направляющую, расположенную на бензопиле, снимают. Затем демонтируют сцепление со звездочкой. Шкив соединяют с приводным валом звездочки пилы.
  2. К распиловочному диску подключают приводной ремень или редуктор. Это позволит в новом инструменте снизить крутящий момент.
  3. Адаптер фиксируется к инструменту с помощью прилагаемых к болгарке шпилек. Если их нет, то подойдут крепежи от шины пилы.

Инструмент готов!

Полезные советы

При изготовлении своими руками такого механизма, как болгарка из бензопилы, следует пользоваться исключительно хорошими материалами. Бывший в эксплуатации защитный кожух дает некую гарантию прикрытия и сохранности.

Что касается шлифовальных кругов, то лучше отдавать предпочтение с диаметром 115 мм. Такие диски способны выдерживать высокую скорость вращения, в отличие от кругов с диаметром 230 мм. Большие увеличивают шанс выхода из строя оборудования.

Болгарку из пилы, выполненную своими силами, можно применять для обработки древесины, операций с металлическими изделиями, работы с камнем, кирпичом и другие строительные работы.

Переделка разнообразных инструментов и применение приспособлений на базе двигателя пилы считается весьма полезным и интересным родом деятельности. Такое занятие развивает инженерную логику, расширяет человеческие возможности.

В результате такого занятия человек получает ценный опыт, а также многофункциональное производительное оборудование, которое можно широко эксплуатировать в домашнем хозяйстве. Такой помощник, как болгарка из бензопилы, существенно облегчает жизнь и экономит финансовые средства человека.

Republished by Blog Post Promoter

Распилим все вокруг или болгарка на бензопиле

Отрезной диск используется большого размера, это берется с учетом максимальных оборотов, которые сможет выдать бензопила.

Список материалов:

— фанера; — винты для дерева; — болты с гайками; — тонкий листовой металл; — листовая сталь; — кусок кожи или плотной веревки; — стальная труба квадратного сечения; — отрезной круг.

Список инструментов:

— заклепочный пистолет; — дрель и сверлильный станок; — электролобзик; — токарный станок; — гаечные ключи, плоскогубцы, ключ для снятия сцепления, свечной ключ; — ленточная шлифовальная машина; — болгарка; — сварочный полуавтомат или инвертор; — клей для дерева; — карандаш, линейка, рулетка, бумага.

Процесс изготовления самоделки:

Шаг первый. Подготавливаем болгарку

Первым делом снимите с болгарки шину, далее вам понадобится снять сцепление вместе со звездочкой. Это задание может оказаться довольно сложным, так как частенько сцепление намертво прикипает к валу и без сервисного центра его не открутить. Чтобы попробовать открутить сцепление, вам понадобится специальный ключ, он похож на тот, которым откручивают гайку на болгарке. Снимите верхнюю крышку с болгарки и выверните свечу зажигания.

В свечное отверстие засуньте побольше веревки или кусок кожи, который вы сможете вытащить. Благодаря этому вы сможете заблокировать поршень и попробовать открутить сцепление. Если получилось, отлично!

Шаг второй. Упорная втулкаШаг третий. Изготовление ведущего шкиваШаг четвертый. Вырезаем крепежную детальШаг пятый. Изготавливаем ведомый шкивШаг шестой. Как крепится отрезной диск?

Шаг седьмой. Платформа для подшипниковШаг восьмой. Защитный кожух Доставка новых самоделок на почту Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

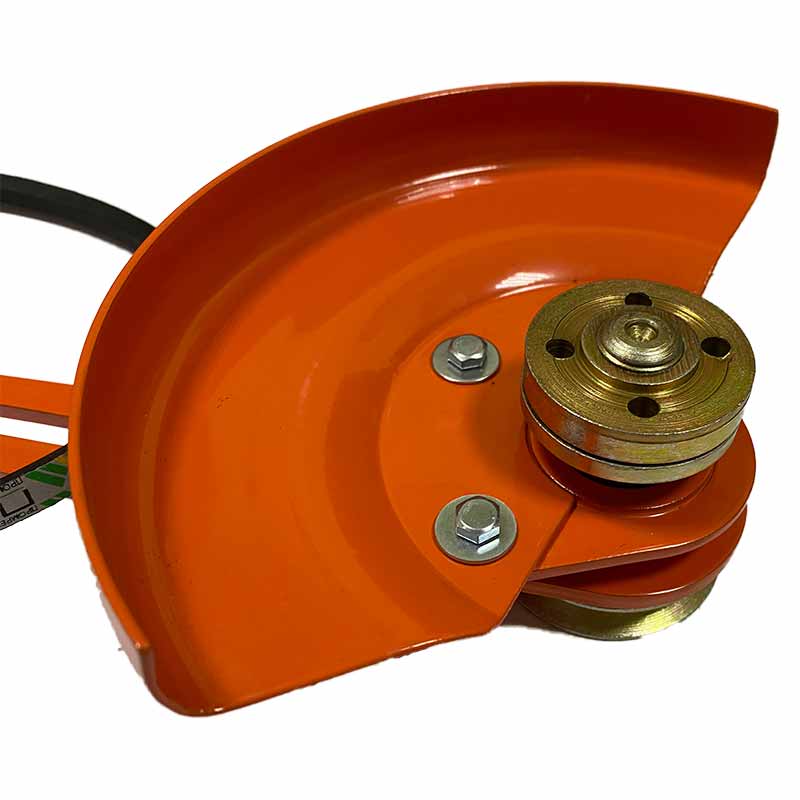

Готовая насадка — болгарка для бензопилы

Сегодня, насадку на бензопилу, в том числе и типа «болгарка», без проблем можно купить в любом магазине бензоинструмента. С установкой тоже не возникает проблем, т. к. вместе с ней поставляется подробная инструкция, изучив которую можно своими руками установить болгарку на бензопилу, за исключением тех случаев, когда насадка выбрана неправильно.

Важно: насадка — болгарка не универсальная, её нужно выбирать под конкретную модель бензопилы.  Производители насадок не указывают в документах полный перечень моделей бензопил, для которых она предназначена, что затрудняет правильный выбор

Как выбрать болгарку на бензопилу

При выборе насадки для вашего инструмента, в первую очередь, необходимо ознакомиться с её технической документацией. Если в списке бензопил, для которых она предназначена, ваша модель не указана, это еще не значит, что на неё нельзя установить насадку УШМ.

Для проверки совместимости, необходимо сравнить диаметр коленчатого вала бензопилы с диаметром посадочного отверстия на шкиве из комплекта насадки (потребуется снять сцепление с бензопилы).

Ведущий шкив насадки может иметь несколько видов, подробнее о видах поговорим чуть позже. При выборе, необходимо, чтобы вид ведущей звездочки бензопилы и шкива насадки совпадали, в противном случае установить шкив вместо сцепления не представляется возможным.

Виды шкивов насадки — болгарки

Официальной классификации шкивов и сцеплений бензопилы по видам нет, но было бы удобнее, если бы она была. Мы постараемся объяснить отличия шкивов понятным языком и покажем фотографии.

Шкив типа «Штиль 180» — закрытая чашка для установки на штатное место, вместо сцепления, совмещенная со шкивом. Шкив неразборный, диаметр посадочного отверстия соответствует диаметру коленчатого вала с установленным на него игольчатым подшипником. Используется в бензопилах Штиль МС 180, 170, 250.

Шкив без чашки, устанавливаемый на ведущую звездочку бензопилы, без снятия сцепления. Может иметь несколько вариантов, в зависимости от шага звездочки. Преимущество такого типа — простота монтажа (для Штиль МС 180 с закрытой чашкой сцепления, в тех бензопилах, где сцепление открытое, для установки потребуется его снять) и низкая стоимость (могут продаваться отдельно, как запасные детали). Такой шкив  более универсальный, может использоваться в бензопилах Хускварна, Партнер, Тайга и других китайских аналогах.

Для сцеплений, в которых предусмотрена возможность замены ведущей звездочки, чаще всего такие устанавливаются на профессиональные бензопилы, производители делают специальные шкивы. К сожалению фотографии шкива с таким посадочным мы не нашли, но есть фото сцепления и сменного звена, посмотрев которые можно понять, как он выглядит.

Мы рассмотрели самые популярные модели шкивов, но это далеко не все, что может встретиться в продаже.

Теперь предлагаем вам посмотреть видео, в котором мастер показывает и объясняет, как из бензопилы сделать болгарку при помощи покупной насадки. Кстати, в этом видео используется малораспространенный и дорогой шкив, его можно было заменить шкивом без чашки, про который мы рассказывали выше.

Установка на бензопилу своими руками

Как установить насадку — болгарку на бензопилу знает не каждый, поэтому мы расскажем об этом подробнее.

Работу по установке, следует начать, как ни странно, с очистки бензопилы. Необходимо снять боковую крышку, шину, цепь и продуть бензопилу сжатым воздухом, под боковой крышкой спрессовываются и накапливаются мелкие частички древесины, которые при разборке сцепления могут попасть в подшипник.

Далее, необходимо выкрутить свечу и ограничить ход поршня при помощи куска не толстой и плотной веревки, с навязанными на неё узелками. Для этого веревку нужно просунуть в цилиндр через свечное отверстие. Эти манипуляции нужны для того, чтобы максимально безопасно заблокировать ход поршня, а соответственно и коленчатого вала и открутить сцепление.

Далее, чашка сцепления снимается с коленчатого вала и в зависимости от вида шкива насадки, либо меняется, либо на неё устанавливается шкив вместо ведущей звездочки. Сборка проводится в обратной последовательности.

Теперь переходим к установке самой насадки — болгарка. Она монтируется на место штатной шины, ничего сложного, просто необходимо установить насадку на два винта крепления, закрыть боковую крышку и затянуть винтами.

На завершающем этапе производится натяжение ремня. Как проверить натяжение мы описывали выше.

Это интересно: Устройство и характеристики бензопилы Байкал БП-3400 и других моделей: распишем по порядку

Бензорез – огневая мощь!

Опытные сварщики знают, что бензорез – это автогенный аппарат, применяемый для кислородной резки металлов. Опытные строители под этим названием знают агрегат совсем иного рода – мощный инструмент, в котором резку металла и не только выполняет диск с алмазным напылением. Устройство первого во многом схоже с ацетиленовым генератором. Объемный бак оснащен ручным воздушным насосом, которым создается избыточное давление. Под его действием к резаку подводится горючее – пары бензина и кислород, поступающие из разных шлангов. Сначала металл в линии реза нагревается, затем под струей кислорода режется.

В качестве основного топлива для бензореза такого типа применяется, как вы уже догадались, бензин, реже керосин. Бензино-кислородное пламя обладает хорошо очерченным ядром, что облегчает регулирование языка пламени. По сравнению с ацетиленовыми аппаратами, их использование экономически более выгодно, хотя растущая стоимость продуктов нефтеперерабатывающей отрасли вполне может сравнять затраты. К тому же, бензорез расходует больше кислорода, более высокие температуры, а значит и скорость работы дает ацетилено-кислородная смесь. Впрочем, аппарат на бензине не испытывает нехватки в топливе, которое можно достать на любой заправке, что в свою очередь сокращает расходы на транспортировку баллонов с другими видами газа.

Готовые насадки

Насадку по типу «болгарка» и другие модели продают в магазине бензотехники. Приспособление способно не только резать кирпичный, бетонный, каменный и металлический материал, но и зачищать швы после сварки. К насадке подходят:

  • отрезные диски (алмазные и армированные);
  • шлифовальный круг;
  • циркулярная пила (для продольного обрезания).

Инструкция по установке и эксплуатации насадки прилагается к комплекту. Болгарку можно монтировать не ко всем бензопилам, а только к моделям серийного производства.

Перечень моделей, к которым можно подключить приспособление, указан в документах насадки. Если такой модели там нет, то приспособление УШМ проверяют на совместимость с пилой. Для этого с пилы снимают соединительную муфту и сравнивают 2 диаметра: отверстие для посадки на шкиве болгарки и коленчатый вал пилы. Если они одинаковые, то инструмент можно соединить. Если разные, то — нет. Виды насадок «болгарка» по шкивам и их отличия:

  1. Шкив с закрытой чашкой по типу Штиль 180. Вместо соединительной муфты приспособление имеет закрытую чашку для монтажа в посадочное место. Шкив разбору не подлежит. Коленчатый вал с игольчатым подшипником и посадочное отверстие шкива имеют одинаковый диаметр. Применяется для моделей бензопил Штиль МС (180, 170 и 250).
  2. Без чашки. Для монтажа шкива снятие соединительной муфты не требуется. Его монтируют на колесо привода (ведущую звездочку) пилы несколькими способами. Какой из вариантов выбрать, это зависит от ширины зубьев звездочки. Изделие легко устанавливается, стоит дешево и применяется для пил Тайга, Партнер, Хускварна.
  3. С заменой звездочки. Есть ряд специальных шкивов, которые изготовляют специально под профессиональные пилы. Это сцепления со съемными ведущими звездочками.

Смотрите » Технические характеристики и особенности эксплуатации цепной бензопилы Партнер (Partner) 351

Самодельное приспособление болгарка для бензопилы

Для изготовления самодельного приспособления нужны соответствующие шкивы, подшипниковый узел с валом, шина, ремень. По отзывам владельцев, создать подобное устройство своими руками довольно сложно, следует подготовить чертежи и схемы, сделать соответствующие расчеты.

Если отказаться от варианта с шиной, то можно воспользоваться переходником, чтобы смонтировать отрезной круг прямо на сцеплении. Вместе с тем, производители бензопил предостерегают от применения различных переходников. Это объясняется тем, что пила способна выдавать крутящий момент до 14000 об/мин, а шлифовальный диск рассчитан на эксплуатацию при 7000 об/мин. При такой интенсивной эксплуатации разрушение диска неизбежно, как указывалось выше. Единственный выход – значительно уменьшить скорость бензопилы посредством установки редуктора.

Такой способ установки, не совсем безопасный, представлен в видео обзоре:

По сути, главными преимуществами болгарки из бензопилы являются рациональная мобильность, низкая стоимость и высокая мощность. Работать насадкой-болгаркой очень удобно в не электрифицированных местах. Если выбирать между самоделкой и заводским приспособлением, то разумнее отдать предпочтение последнему варианту, который полностью соответствует требованиям безопасности.

Прежде, чем переделывать бензопилу в болгарку, необходимо ответственно взвесить все за и против, реально оценить свою техническую подготовку и реальную необходимость осуществления подобного проекта.

Обзор приспособлений с AliExpress

На маркетплейсе Алиэкспресс представлен огромный ассортимент адаптеров для переделки угловой шлифмашинки в электрическую цепную пилу. Рассмотрим самые популярные из них.

Tovia M12

Компактная и недорогая цепная насадка для болгарки. Выпускается в вариантах с 10, 12 и 14 дюймовыми направляющими шинами. Подходит для угловых шлифмашин с максимальным диаметром диска в 125 мм. Профессиональная пильная цепь с шагом звена 3/8″ обеспечивает быстрый и довольно чистый распил древесины.

В комплект поставки, кроме привычного оборудования входят 3 направляющих звездочки М10, М12 и М16. Поперечное расположение рукоятки облегчает работу с инструментом. Широкий пластиковый щит, расположенный перед ней, надежно защищает пользователя от возможных травм.

Технические характеристики:

  • марка – Tovia;
  • модель – M12;
  • Родина происхождения бренда – Китай;
  • страна изготовления – Китай;
  • класс – бытовой;
  • длина шины, см/дюймы – 30,5/12;
  • толщина цепи, мм – 1,3;
  • гарантийный срок, мес – 12;
  • масса, кг (БАР, цепь) – 1,53;
  • цена, в рублях – 500,81.
ДостоинстваНедостатки
компактные габариты и массаотсутствие зацепных зубьев (упора)
бесключевое натяжение пильной цепи
низкая цена

Детально ознакомиться с товаром и сделать заказ можно перейдя по этой ссылке.

BongKim Tool

Популярная среди пользователей модель пильного адаптера. Длина металлической направляющей шины составляет 16″. В совокупности с профессиональной пильной цепью это позволяет производить не только кронирование, но и распил средних деревьев и бревен на приусадебном участке.

Поперечно расположенная рукоятка с резиновым покрытием имеет возможность фиксации в нескольких положениях, что увеличивает удобство от работы.

Технические характеристики адаптера:

  • марка – BongKim Tool;
  • Родина происхождения бренда – Китай;
  • страна изготовления – Китай;
  • класс – бытовой;
  • длина шины, см/дюймы – 40/16;
  • толщина цепи, мм – 1,3;
  • гарантийный срок, мес – 12;
  • масса, кг (БАР, цепь) – 1,5;
  • цена, в рублях – 1372.69.
ДостоинстваНедостатки
длинная направляющая шинатонкий защитный кожух
бесключевое натяжение пильной цепи
фиксация рукоятки в нескольких положениях

Посмотреть подробные характеристики модели, а также сделать заказ можно перейдя по этой ссылке.

Стационарная циркулярка

Много самых разных задач можно решить при помощи самодельной циркулярки из болгарки. Такой станок станет незаменимым помощником при ремонте в квартире, при изготовлении мебели и для многих других мужских дел. Можно купить готовый циркулярный станок, а можно сделать его своими руками.

Для этого не нужно обладать какими-то особыми навыками. Достаточно уметь пользоваться ручным инструментом и иметь необходимый минимум материалов. Прежде чем поговорить о том, как сделать циркулярку из болгарки, рассмотрим общую конструкцию станка.

Насадка — болгарка, должна использоваться согласно рекомендациям производителя и с соблюдением техники безопасности. На практике, этими рекомендациями пренебрегают, что часто приводит к травмированию. Рассмотрим основные моменты, которые стоит учитывать при работе с бензопилой – болгаркой.

  1. В процессе работы руки и глаза оператора должны быть защищены. Очки и перчатки просто необходимы, но не лишним будет одеть костюм из грубого материала. Отрезные диски тонкие, хрупкие на излом и если обычной болгаркой они легко контролируются, то пилой делать это не так просто. Диск может завернуть и сломать, осколки могут разлететься и поранить.
  2. На бензопилу мощностью менее 1,5 кВт устанавливать отрезной диск большого диаметра не стоит, двигатель справиться, но будет работать на пределе и будут заметны провалы по оборотам.
  3. Работать со снятым защитным кожухом запрещено.
  4. Приводной ремень между шкивами должен быть правильно натянут. Проконтролировать натяжение можно следующим образом: захватить ремень по центру и попытаться повернуть вокруг своей оси. Если ремень поворачивается только на 900, то он натянут правильно, если больше или меньше, значит необходимо провести регулировку.

Использовать болгарку в качестве рабочего механизма можно и стационарных условиях. Станина в этом случае будет иметь немного другую конструкцию. Стационарный вариант подразумевает наличие свободной площади и большого объема работ. Поэтому всю конструкцию можно сделать основательнее, массивнее, а, значит, надежнее.

Сверху металлического каркаса крепится рабочий стол из широкой доски или толстой фанеры. По нему будет передвигаться обрабатываемая деталь. Упорный уголок снабжен подвижным креплением для регулировки ширины распила.

Сейчас читают: Циркулярные пилы Макита цена, отзывы, фото

Сбоку станка расположены органы управления: розетка и кнопки включения-отключения. В стационарном варианте клавишу на корпусе болгарки имеет смысл исключить из схемы. При наличии достаточного места в качестве привода можно применить шлифмашинку большой мощности.

Много самых разных задач можно решить при помощи самодельной циркулярки из болгарки. Такой станок станет незаменимым помощником при ремонте в квартире, при изготовлении мебели и для многих других мужских дел. Можно купить готовый циркулярный станок, а можно сделать его своими руками.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
