Ленточная пилорама своими руками

Подготовка к сборке пилорамы

Конечно, в наше время можно приобрести и уже готовые материалы, и промышленную заводскую ленточную пилораму. Но зачастую это связано с большими финансовыми затратами. Выгодней и практичней собрать ленточную пилу по готовым чертежам собственными руками. Это особенно актуально, если есть частный дом или гараж. В этом случае пилорама оправдана в бытовых условиях.

Для сборки собственной пилорамы необходимо иметь чертежи, режущее полотно, некоторые детали и изучить немного теории. На схеме должны быть отражены размеры и используемые материалы.

Выбор размера инструмента

Длина и ширина пилы зависят от соответствующих параметров станка. Для уточнения надо использовать рекомендации и инструкции к станку, а также чертежи ленточной пилы по дереву своими руками.

Общие рекомендации при выборе оптимального варианта:

1. Для продольной резки применяют широкие ленточные пилы, поскольку они обладают максимально ровным пилением.
2. Для тонких заготовок требуются тонкие пилы. Чем толще пила и тоньше деталь, тем больше шансов повредить заготовку.
3. При резке скруглений или фигурном вырезании ширина режущего полотна должна быть меньше радиуса скругления. Ширина современных пил колеблется от 14 до 88 мм. Обычно для большинства работ достаточно 35—40 мм.

Значение разводки зубьев

Шаг зубьев — это расстояние между острыми краями пилы. Для правильного и эффективного использования инструмента нужно придерживаться общих правил:

• При обработке тонкого материала требуется пила, имеющая крупные зубья. При этом шаг зубьев должен быть равномерным.
• Если поверхность резки длинная, то для распила должен подойти постоянный частый шаг.
• Для порезки натуральных или синтетических полотен нужны полотна с переменными зубьями. Такая пила при работе с мягкой структурой не будет забиваться и скорость работы увеличится.

Качество порезки зависит от разводки зубов. Чем разводка качественней, тем меньше уровень вибрации и тем дольше прослужит сама пила:

• Для работы с тонкими материалами или маленькими заготовками подойдет волнистый профиль.
• Стандартный профиль используют при контурной порезке или обработке объемных деталей. Этот профиль имеет попеременное расположение резцов в разные стороны полотна, при этом один сегмент расположен в центре.
• Зубцы, расположенные попарно в обе стороны, образуют переменный профиль. Он отличается пониженной нагрузкой на режущий край. Сам агрегат стоит дороже, но зато более прочный.

Перед приобретением конкретной пилы надо узнать существует ли возможность повторной заточки и сколько циклов может выдержать материал полотна.

В соответствии с материалом существует следующая классификация полотен:

1. Биметаллические. Для работы с нержавейкой или прочными сплавами. Лента обладает повышенной прочностью.
2. Алмазные. Это обработка каменного материала, различных минералов. Алмаз, кварц, мрамор.
3. Твердосплавные. Резка труднообрабатываемых сплавов.
4. Лента из инструментальной стали. Отличный выбор при порезке простых материалов. Этот вид полотен чаще всего используют в маленьких мастерских или домашних условиях.

Последовательность сборки

После того, как чертеж будущей пилорамы, утвержден и откорректирован, переходят к монтажу ее ведущих рабочих узлов:

монтаж рамного каркаса – его размеры подбираются индивидуально учитывая диаметр диска и габариты мотора. К нему присоединяют 2 подшипника и сверлят 4 отверстия для агрегации с электромотором;
плоскость, по которой будут подаваться пиломатериалы. Для небольших по объему работ можно воспользоваться готовым стационарным верстаком или рабочей поверхностью, которая должна быть установлено строго горизонтально

Очень важно, чтобы ее продольная ось соответствовала оси рамной основы;
подвижная каретка – ее ориентировочный размер должен достигать 1 м. Мобильность предадут колесики, который будут установлены на окончании уголка;
агрегация двигателя с диском – лучше отдать предпочтение тем конструктивам пилорамы, где высоту ножевого блока можно было бы настроить вручную

Для этого к каретке присоединяют две трубы, к которым приваривают металлический швеллер. Через металлические накладки они хомутами притягиваются к трубам. Подъем или опускание будет производиться двумя стальными прутами. Подвижное положение двигателя обеспечат подсоединенные к концам профиля с мотором велосипедные звездочки, связанные с ним через прут с резьбой.

Для повышения результатов стараний самоделку можно усилить вторым дисковым ножом. Как и в промышленных аналогах, их расположение должно быть строго перпендикулярным друг к другу. Для пилорам с мощностью свыше 3 кВт дополнительное тяговое устройство не понадобится. В противном случае берется второй мотор и создается второй привод.

Сборка своими руками

Если вам нужна качественная, высокопроизводительная распиловка бревна, древесины, стоит обратить внимание на заводские модели станков. Заметным спросом пользуется ленточная пилорама МВ 2000, хотя и ленточная пилорама Байкал ей не сильно уступает

Если же вы хотите сделать устройство своими руками, запрещать это никто не будет. А вот с основными принципами сборки ознакомиться нужно.

Начните с чертежей. Чертежи можно выполнить своими руками, либо найти готовые варианты. На них следует указать все размеры, длина, ширина, параметры будущего станка, его технические характеристики. Так вы будете знать, какие материалы вам потребуются для сборки и сколько на это уйдет денег.

Среди основных узлов будущей конструкции следует выделить:

• Раму;
• Направляющие для перемещения пильного элемента;
• Винтовой узел для движения режущей ленты;
• Пружина для натяжения пилы;
• Шкивы — неподвижный и подвижный;
• Защитный чехол;
• Передаточные узлы;
• Электродвигатель (можно заменить бензиновым);
• Емкость с жидкостью для системы охлаждения;
• Стопор;
• Устройства фиксации обрабатываемых заготовок.

Уделите внимание режущему элементу. Многие пилорамщики при создании самодельных мини станков используют электрические и бензиновые пилы

Они отлично подходят, когда нужно сделать небольшой объем работ.

Применение колес может заменить шкивы. Главное грамотно подобрать размер колес, чтобы они прочно и эффективно удерживали, натягивали пильный элемент.

1. Сначала выполняется сборка рельс. Ориентировочная длина — 8 метров. Чтобы не деформировать их под весом бревна, усильте конструкцию металлическими ножками. Если планируется работа с крупными заготовками, правильно будет установить станок стационарно, сделать фундамент под него.
2. В роли подвижной телеги будет выступать стальная бесшовная плита. Ее длина — 60 сантиметров, а ширина — на 80 мм больше, чем ширина рельсового пути.
3. Подвижная каретка, она же тележка, также предназначена для монтажа колес или шкивов. Одно из колес фиксируется в неподвижном состоянии, а второе будет подвижным.
4. Не рекомендуется размешать шкивы параллельно друг другу. Лучше сделать отклонение в 4 градуса в вертикальной плоскости. Это не позволит ленте слетать со своего места во время работы устройства. Не каждая инструкция это указывает, хотя рекомендация важная.
5. Если удастся, выполните блок управления для пилорамы. Но на простых моделях используется штурвал, движение от которого можно передавать через металлическую цель.
6. Завершается сборка установкой прижимов на пилораму.
7. Напоследок оставьте монтаж режущей пилы и электрического двигателя.

По мере модернизации вашего самодельного ленточного устройства на нем может появиться электронная линейка, более мощный двигатель, всевозможные запчасти. Также некоторые расширяют габариты станка, чем обеспечивается работа с более крупными заготовками на пилораме.

Если собирать самостоятельно ленточную пилораму не хотите, инструкция кажется сложной, тогда выбирайте заводские модели. Ленточная пилорама Байкал, которая пользуются внушительным спросом, стоит порядка 150-200 тысяч рублей. Цена не маленькая, но и возможности станка огромные.

Читать также: Редуктор для колесных гаек

Обрезная доска является экологически чистым и простым в обработке материалом, но стоимость 1 кубометра качественной древесины обойдётся довольно дорого. В том случае, когда нужно приобрести большое количество стройматериалов, многие домашние мастера задумываются о самостоятельном изготовлении пиломатериалов.

Для самостоятельного изготовления качественной доски или бруса не обойтись без использования специальных деревообрабатывающих устройств. Новое оборудование будет стоить десятки тысяч рублей. Поэтому при желании заняться самостоятельным изготовлением такого устройства, в статье будет описано пошаговое руководство, как сделать ленточную пилораму своими руками с минимальными финансовыми затратами.

Пошаговый процесс изготовления

Итак, процесс будет у нас проходить следующим образом:

• Чертим чертежи исходя из материалов которые у вас имеются;
• Изготовление каркаса. Для этого свариваем уголок или трубу в каркас;
• Изготовление салазок. Можно из деревянной доски с покрытием участка движения салазок нержавеющим листом или оцинковкой. Второй вариант, из уголка, по которому будут ездить ролики. Третий вариант из рельсов. Варианты представлены по мере возрастания нагрузки на пилораму;

Салазки сделаны из доски 50 мм. Доска для меньшего истирания покрыта оцинковкой. По салазкам ездит профильная (квадратная) труба без четвертой стенки.

• Следующий шаг — механизм регулировки толщины доски. Тут существует два варианта. Первый как в пилораме «Logosol», поднимается бревно, а режущая часть неподвижна. Такой вариант больше подходит для распиловки небольших бревен, чтобы не наклоняться и не болела спина, быстрее производить распиловку. Для использования такого способа хорошо подойдут обычные механические домкраты, нужно смотреть чтобы высота подъема их была максимально возможной. Второй вариант это когда бревно неподвижно, а пила опускается и поднимается по линейке. Какой вариант вы будете реализовывать, нужно продумать еще на этапе создания чертежей;

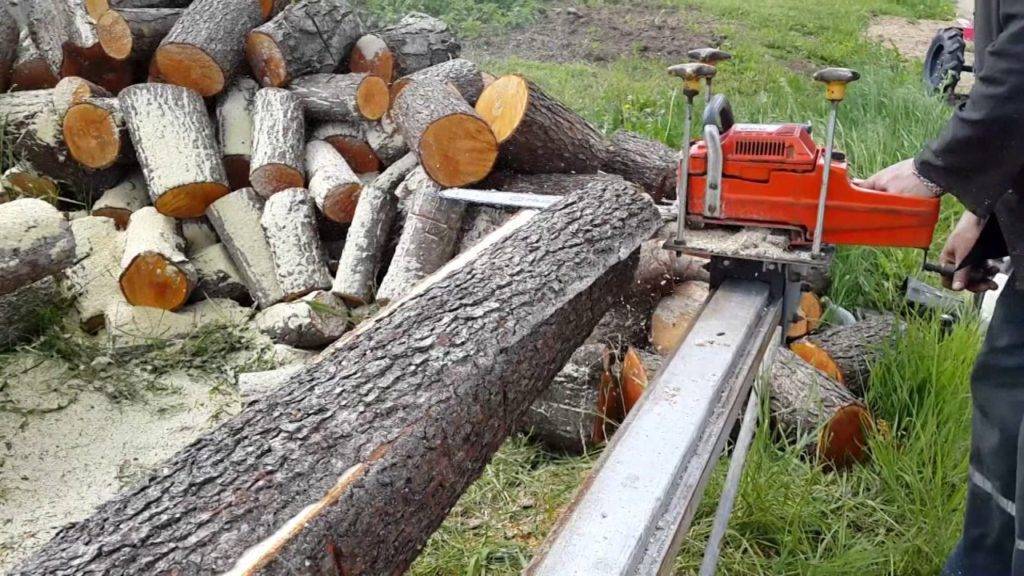

• Крепление бензопилы. Проверка конструкции на прочность. Устранение люфтов;
• Изготовление механизма равномерного продвижения пилы из тросика, бельевой веревки или шнурка:
• Пуско наладка и доработка.

Далеко не каждому по карману приобретение готовой пилорамы, тем более что окупиться она только при постоянном использовании(читай коммерческом). Можно ли изготовить пилораму своими руками? С какими сложностями продеться столкнуться самодельщику, решившемуся на самостоятельную распиловки необработанных бревен на деловую древесину?

Ленточная пилорама дома

Дерево является наиболее популярным в строительстве материалом, который использовали ещё наши предки. И, надо заметить, что он по-прежнему остаётся востребованным. Находится много желающих построить дома именно из дерева, а не из бетона.

Даже неспециалисту понятно, что работа по строительству подобных объектов занимает много времени и является довольно затратной. Именно для того, чтобы добиться экономии на этих операциях, и были придуманы деревообрабатывающие станки.

Хотя сегодня компании предлагают различные виды пилорам, каждая из них предназначена для решения одной задачи — обработки лесозаготовок. Но делает это каждая по-своему.

Если в вашем распоряжении будет ленточная пилорама, которую вы можете сделать своими руками, то вы можете не только заниматься обработкой древесины для личных целей, но и извлечь из этого дополнительный доход.

Вы можете договориться с заинтересованными лицами о производстве необходимого объёма продукции и легко справитесь с этой задачей. Вам по силам будет выполнить любой заказ вне зависимости, что это будет — беседка или баня. Всё, что вам для этого нужно сделать — взять заготовку и обработать её, после чего вы можете использовать её по назначению.

Что можно изготовить на ленточной пилораме

Этим вопросом задаются многие мастера, которые хорошо наслышаны о популярности ленточных пилорам. Ещё раз напомним, что сегодня подобные устройства представлены в большом количестве, но неслучайно именно ленточная пилорама пользуется наибольшей популярностью.

Объяснить сложившуюся ситуацию можно наличием у этого оборудования множества актуальных для мастеров преимуществ. Прежде всего, пилорама подобной конструкции может обрабатывать заготовки из любых пород древесины, в том числе лиственные и высокосмолистые.

Ещё одна особенность ленточной пилорамы заключается в том, что она может производить довольно широкий ассортимент изделий:

1. Обрезные и не обрезные доски.
2. Брусья.
3. Шпон.
4. Лафет и др.

При желании вы можете создавать заготовки для последующего их использования в изготовлении мебели, клеёного бруса, щитов и другой продукции. Имея в своей мастерской ленточную пилораму, вы намного упростите процесс обработки древесины.

Конструкция подобного типа многими ценится в том числе тем, что позволяет свести к минимуму потери бревна на опилки. Поэтому, если вы сможете сделать ленточную пилораму своими руками с соблюдением всех правил, то можете быть уверены, что после обработки заготовок на них не появится неприятных волн или щетины.

Ленточная пилорама своими руками: чертежи и конструкция

Не стоит торопиться и сразу же переходить к практической части изготовления ленточной пилорамы своими руками. Прежде вам необходимо изучить конструкцию и составить простенький чертёж. Это нужно сделать и в том случае, если вы хотите изготовить дисковую или шинную пилораму.

Конструктивная схема этого оборудования является достаточно понятной и простой. Поэтому вы легко сможете добавить в неё необходимые вам компоненты для выполнения дополнительных операций, которые у вас будут возникать в процессе работы.

Иными словами, у вас есть возможность изготовить самый простой вариант пилорамы, предусматривающий возможность ручной подачи заготовки. Или же вы можете остановить выбор на более сложной версии, создав по индивидуальному чертежу высокопроизводительное устройство, оснащённое автоматикой и специальными датчиками, упрощающими работу по обработке заготовок.

Основным элементом пилорамы как дисковой, так и шинной, является рама с направляющими. Для её изготовления используются сварные подошвы, в которых размещаются передвижные ролики. При любом варианте ленточной пилорамы станина всегда получается П-образной, а изготавливается она путём сварки двух швеллеров между собой.

При этом ведущий шкив приваривают на одной стороне рамы в неподвижном состоянии, а второй крепится на другом конце в подвижном положении. Установка направляющих осуществляется строго по центру и сами они являются разборными.

Об этом обязательно нужно подумать в том случае, если вы собираетесь в будущем перевозить оборудование. В общем, изготовление этой ленточной конструкции своими руками — процесс довольно длительный по времени. Однако, если вам удастся всё сделать правильно, то вы получите очень полезного помощника в свою мастерскую.

Какая конструкция пилорамы оптимальна

Владелец самостоятельно определяет конструкцию и размеры будущей установки, исходя из доступной площади и специфики запланированных работ. Для малогабаритных досок, применяемых для изготовления тары или поддонов, подойдет конструкция пилорамы с упрощенной схемой. Если пользователь хочет получать доски с равномерными геометрическими параметрами, то требуется изготовление стационарной установки с размещением рамы на бетонном фундаменте.

Пила ленточной конструкции редко встречается среди самодельных установок из-за сложности изготовления компонентов. В конструкции оборудования применяются специальные полотна, корректно заточить и развести зубья самостоятельно невозможно. Дополнительным недостатком является повышенная опасность пилорамы, требуется применение защитных кожухов, предотвращающих попадание оператора под движущуюся режущую ленту.

Полезные советы

Чтобы повысить эффективность работы пилорамы ленточного типа, следует соблюдать несколько простых, но действенных правил:

• Конструкцию следует создавать с учетом будущей нагрузки а, значит, она должна быть устойчивой и достаточно крепкой.
• Поскольку пилорама в сборе очень массивна и отличается немалым весом, ее сборку следует осуществлять непосредственно в месте, где она будет использоваться по назначению.
• Имейте в виду, что самодельная пилорама «разбрасывает» стружку от древесины, поэтому для нее понадобится дополнительная конструкция либо же придется постоянно убирать мусор после рабочего процесса.
• Пилу перед началом эксплуатации пилорамы следует тщательно наточить, а зубья развести.
• Оптимальный двигатель для запуска пилорамы – бензиновый. Можно использовать бензопилу, а ее полотно подойдет в качестве ленты для будущей деревообрабатывающей конструкции.

Для более эффективной работы инструмента по дереву следует использовать прокладки/пластины. Прокладки обязательно должны быть толще швеллера на 0,5 см.

Вот и все нюансы, которые следует учитывать для того, чтобы создать надежную и эффективно работающую ленточную пилораму. Будьте внимательны к деталям и аккуратны в работе. Удачи!

Назначение и принцип работы

Пилорама используется, чтобы получать различные пиломатериалы (бруски, рейки, доски, шпалы) из цельных бревен. Она применяется на деревообрабатывающих предприятиях, лесопилках, мебельных фабриках и в сфере строительства. Это приспособление позволяет:

1. Уменьшить количество стружки и иной грязи, появляющейся в процессе обработки древесины.
2. Распиливать короткие заготовки с длиной от 1 м и получать детали с толщиной до 0,2 см.
3. Снизить затраты электроэнергии.
4. Устанавливать размерность получаемых пиломатериалов.
5. Производить деревянные детали с высоким качеством поверхности с точностью до 2 мм.

Пилорама обладает следующими преимуществами:

1. Мобильность. Деревообрабатывающий станок можно быстро разобрать и переместить на новое место.
2. Устойчивость конструкции. Деревообрабатывающий станок может функционировать при суровых климатических условиях как в закрытых помещениях, так и за их пределами.
3. Удобство эксплуатации. Пилорама оборудована множеством автоматических механизмов, облегчающих процесс обработки бревен. В процессе работы она не издает лишних шумов.

Недостатком этого агрегата является высокая стоимость. Она зависит от разновидности станка и его технических характеристик. На стоимость оборудования также оказывает влияние марка производителя. Дороже всего стоят устройства от шведских и канадских производителей. Их средняя стоимость составляет 324 тыс. руб. Станки, производимые на территории России, стоят 135 – 220 тыс. руб.

Пилорама состоит из следующих элементов:

1. Станина. Она имеет П-образную форму и собирается из 2 параллельных швеллеров. По станине перемещается мобильная тележка с пильным элементом, установленным горизонтально. На ней также закрепляются рамы и щетки, предназначенные для очищения рабочей поверхности от опилок и иного производственного мусора.
2. Пильная рама. Эта деталь представляют собой устройство, состоящее из нескольких сварных швов. На ее торцах располагаются ведущий и ведомый шкивы. Перемещение пильной рамы осуществляется при помощи металлических роликов и электромеханического привода с ведомыми и ведущими колесами.
3. Направляющие. Они закреплены в средней части пильной рамы с помощью кронштейнов. На направляющих располагаются опорные ролики и стойки для бревен.
4. Винтовой механизм. Он необходим для регулировки толщины обрабатываемых заготовок. Этот элемент позволяет предотвратить перекос бревна в процессе обработки.
5. Зажимное устройство. Оно предназначено для фиксации бревна при распиловке. Зажимное устройство состоит из круглой трубы и зажимов в виде втулок.
6. Пила. Она выступает в качестве главного режущего элемента пилорамы. Ее средняя ширина составляет 6 см. Пила натягивается при помощи гидравлического или пружинного механизма. Он позволяет оператору настраивать положение ведомого шкива и предотвращает сход режущего элемента с колес.
7. Бак для смазочно-охлаждающей жидкости. Его используют, чтобы предотвратить налипание опилок на режущие элементы. На баке закреплены краны для подачи жидкости.
8. Электромотор. Он предназначен для передачи крутящего момента на шкивы и активации механизмов цепной передачи, осуществляющих передвижение пильной рамы. Средняя мощность электродвигателя составляет 5 кВт.
9. Пульт управления. Он размещен на верхней перемычке деревообрабатывающего станка. Рядом с пультом управления, со стороны оператора, располагаются измерительные приборы для точного расчета толщины получаемых пиломатериалов.

Устройство домашних пилорам организовано в виде нескольких блоков. Такая конструкция отличается простотой изготовления. Ее недостатком является невысокая производительность. Поэтому данные станки можно использовать только в бытовых условиях для получения небольшого количества пиломатериалов. Принцип работы этого агрегата заключается в резке закрепленного на специальной платформе бревна пильным инструментом, расположенным в горизонтальном положении. Размеры получаемых пиломатериалов предварительно задаются оператором.

Этапы сборки самодельной ленточной пилорамы

Для основания станины пилорамы нам будут нужны швеллеры длиной по 8 м и высотой от 140 мм. Можно применять несколько рельсов, развернутых подошвой вверх, а также стальные уголки размером 50 на 100 мм. Все заготовки должны быть прямыми.

Этапы работы будут такими:

• просверлите на высоте порядка полутора метров по всей длине швеллеров отверстия в небольшом количестве. В этом же количестве сделайте стяжки из трубных отрезков длиной по 250 мм. Чтобы скрепить швеллеры и стяжки возьмите резьбовые шпильки или болты длиной порядка 300 мм;
• смонтируйте направляющие на стойки, собранные из швеллеров и скрепленные болтами. Количество стоек зависит от длины станине. Если она равна 8 метрам, то их должно быть 4 штуки. Размещать их нужно в 100 см от конца направляющих;
• для придания станине дополнительной прочности, поставьте раскосы. Конструкцию собирают на месте, поскольку она имеет внушительный вес. Для придания направляющим горизонтального направления, под стойки нужно подставить бруски или доски. Также если в этом есть необходимость, можно подкопать грунт;
• собираем подвижную тележку на основе металлической плиты толщиной 45 мм. Ее длина должна составлять порядка 60 см, а окончательные расчеты зависят от габаритов электродвигателя. Ширина должна быть такой, чтобы края тележки выходили за швеллеры со всех сторон примерно на 80 мм. Пластинки и прокладки той или иной толщины помогут двигать телегу по длине направляющих;
• при сборке пилорамы следите, чтобы щель была как можно меньше. Также прокладки должны быть по толщине примерно на 0,5 мм больше, тем полочки швеллера. Прокладки и зажимные пластинки крепятся друг с другом посредством специальных болтов. А чтобы не допустить поперечный люфт, к основе тележки нужно привернуть пластинки со стороны болтов;
• тележку можно установить и на подшипники, а вверху нее нужно поставить уголки для крепления электрического мотора.

Установка ключевых составляющих ленточной пилорамы

потребуется специальная цепь

Одно из преимуществ самодельной ленточной пилорамы – это обеспечение комфортности работы благодаря оснащению ее механизмом крепления бревен. Такие механизмы делаются на основе труб с диаметром порядка 40 мм. В эти трубы вставляем подвижные штанги, вверху размещаем прижимы на основе уголка размером 40 на 40 мм и кулачковые зажимные приспособления. По отношению к имеющемуся расстоянию до линии распиловки длина прижимов должна быть от 15 мм.

Установите главные составляющие пилорамы:

• электрический мотор;
• пилку.

Желательно для прибора приобретать электрический двигатель, имеющий мощность 10 кВт, а пилка должна иметь диаметр, равный одному метру. Если вам не удастся найти эти элементы по заданным параметрам, то станина должна быть меньше. Помните, что размер комплектующих влияет на размер будущей пилорамы.

Как видите, собрать ленточную пилораму своими руками не так уж и сложно, если понимать особенности конструкции данного приспособления и иметь на руках все необходимые комплектующие для работы. А качественное ее выполнение – это залог успешной эксплуатации прибора.
