Особенности оборудования
Оборудование относится к тем, которые обладают довольно высоким показателем мощности. Его можно успешно применять как для резки металла, так и для работы с такими материалами, как дерево или полимеры. Особенностью оборудования является то, что его использование позволяет выполнять как прямую, так и фигурную резку.
В качестве режущего элемента этого станка используется пила ленточного типа. Она представляет собой цельную полосу из металла с расположенными по ее длине зубцами.
Конструкция станка может быть оснащена 2 или 3 шкивами, формирующими собой цельный круг. Именно по этому кругу и двигается пильный элемент.
Одним из достоинств оборудования является высокий показатель ресурса ленты с зубцами. Благодаря этому нет необходимости в его частой смене. Это стало возможным благодаря специфической конструкции станка, а также непрерывному движению пильного полотна.
Стоит также отметить, что ленточный отрезной станок обладает высокой производительностью и эффективностью его эксплуатации. Данные показатели обусловлены наличием довольно мощного двигателя, с помощью которого обеспечивается функционирование шкивов.
Популярность оборудования среди пользователей обусловлена высоким уровнем безопасности при эксплуатации. Полотно двигается только по направлению к рабочему столу, где находится заготовка. Это обеспечивает то, что материал выбрасывается в сторону, противоположной той, где находится оператор.
Одновременно с высокой мощностью ленточные станки отрезного типа отличаются небольшим весом и компактностью. Это гарантирует простоту их монтажа без применения спецоборудования и инструментов. Кроме этого, станок работает довольно тихо.
Ленточный отрезной станок имеет ряд достоинств, что обуславливает его популярность у пользователей.
Недорого режем металл ленточнопильным способом
Для заказчиков важным достоинством лентопильной резки становится ее невысокая цена при отличной производительности работ. Именно такую резку – качественную и очень недорогую по московским расценкам – готово предложить вам ООО «ТСК Индустрия+». В вашем распоряжении – не только современное оборудование, но и золотые руки наших специалистов.
Резка металла ленточнопильным станком – технология раскроя листовых и линейных заготовок, которая осуществляется поступательным движением пилы, в отличие от вращательного движения дискового инструмента, рубки или лазерной, плазменной и газовой резки. Работа ленточнопильного станка – точная операция, применимая к любому металлу, от самых мягких и пластичных сортов алюминия до инструментальной стали.
Как правило, раскрой или резка – одна из начальных операций любого производственного цикла, ее задача – получение заготовок, в том числе – для транспортировки к месту обработки. Разные металлы, формы их заготовок требуют своего режима резки, соответствующего полотна пилы и соблюдения других условий резки.
Отрезанная заготовка поступает на следующие технологические операции. К примеру, стальной прокат может быть отправлен на гибку — вальцовка двутавровой балки или швеллера осуществляется на специальном вальцовочном оборудовании.
Простые заготовки из алюминия или прошедшие какую-то дополнительную обработку могут быть отправлены на анодное оксидирование, больше известное, как анодирование алюминия — в Москве цена такой обработки конкурентна из-за обилия предложений. Здесь можно узнать больше об этой технологии.
Устройство и принцип работы
Классическая конструкция станка состоит из:
- станины;
- рабочего стола;
- опорного механизма держателя полотна;
- системы подачи и загрузки заготовок;
- системы управления;
- приводных механизмов;
- корпуса.
Заготовки распиливаются с помощью ленточного полотна, которое представляет собой замкнутый контур. Полотно, опирающееся на два шкива, совершает непрерывное круговое движение. Разные типы станков позволяют выполнять работу под углом, величина которого регулируется. Ленточное полотно двигается с высокой скоростью и создает ровный распил.
Скорость резки должна быть стабильна, чтобы поддерживать точность рассекания материала, поэтому мощность силовой установки, запускающей станок в работу, доходит до 11 кВт.
Шкивы и опоры для них
Основные элементы ленточной пилы — это шкивы, представляющие собой колеса, на которых закрепляют ленточное полотно. Их прикрепляют к станине или к штанге, которая устанавливается к столу. К нижней окружности подсоединяют ременную передачу или напрямую подключают двигатель. Для гашения колебаний ленты используют демпфер, располагая его под столешницей.
Столешница
Размеры пильного стола подбираются индивидуально, т.к. малый размер будет экономить место, а более широкий стол сделает работу удобнее. Устанавливают на торцовую грань основания станка между шкивами. Чтобы пильное полотно свободно двигалось, в столе делают пропил.
Направляющие
Чтобы распиливание материалов происходило ровно и точно, устанавливают направляющий механизм. Он прикрепляется к полотну со стороны, свободной от зубьев. Направляющие позволяют ленте не выгибаться при работе. Самый простой вариант можно изготовить из 3 роликовых подшипников: 2 из них устанавливают по бокам пильной ленты и 1 — с тупой стороны.
Некоторые характеристики
- Ширина поперечного сечения разрезаемого материала.
- Максимальная длина отрезаемого материала.
- Размеры реза.
- Угол резания.
- Геометрические параметры ленточной пилы.
- Параметры скорости подачи и резания.
Ленточнопильный горизонтальный станок AT-S LS-100. Фото AT-S
Любое производство подразумевает наличие специализированного оборудования. Для резки литых, кованых, прокатных заготовок используют ленточнопильные станки. Профессионалы и любители уже оценили преимущества устройства за точный рез деталей, скорость, незначительные эксплуатационные расходы и безопасность.
Важно! Производители ленточнопильных станков относят оборудование к категории высокой мощности, которое используется при резке металла, древесины, полимерных и других материалов. Важным преимуществом оборудования является производительность, мощность и эффективность
Все типы станков отличаются высоким уровнем безопасности, так как движение режущего полотна всегда направлено в сторону рабочего стола, благодаря этому оператор располагается в защищенной зоне
Важным преимуществом оборудования является производительность, мощность и эффективность. Все типы станков отличаются высоким уровнем безопасности, так как движение режущего полотна всегда направлено в сторону рабочего стола, благодаря этому оператор располагается в защищенной зоне.
| Тип станка | Особенности | Преимущества | Недостатки | Где используются |
| Ручной | Разметку и крепеж заготовки выполняет рабочий, скорость опускания пильной рамы регулируется вручную. | Низкая стоимость, простота использования, присутствует функция резки под углом. | Срок службы режущего полотна сокращается из-за вибрации во время резки; отсутствует визуальный контроль за степенью натяжения полотна; нет возможности осуществлять контроль за давлением на деталь режущим полотном. | Небольшие производства, где осуществляют резку деталей из цветных металлов и нержавеющих сталей. |
| Автоматический | Автоматизированы все процессы, действия задаются с помощью программы, оснащены сенсорным экраном управления, могут быть переведены в режим ручной работы. | Круглосуточный режим работы без участия рабочего; угол вращения рамы 60 градусов; применяется материал любой твердости. | Высокая стоимость агрегата. | Используются в крупносерийном производстве. |
| Полуавтоматический | Автоматизированы процессы опускания, подъема пильной рамы, зажим заготовки и освобождение из тисков. | Регулировка скорости пилы; частичная автоматизация некоторых процессов резки, низкий уровень шума. | Присутствие оператора обязательно для контроля за процессом работы и подачи заготовок. | Оснащение мелкосерийных производств. |
Благодаря экономному энергопотреблению и низкой стоимости такие промышленные агрегаты сберегают средства предприятия. Поэтому при правильном выборе модели и соблюдении всех условий эксплуатации в этом устройстве не будет недостатков.
Функциональное назначение ленточных пил
Все ленточнопильные станки, в зависимости от способа применения, делят на три группы: столярные, разделительные и заготовительные.
- Заготовительные ленточные пилы используются в основном в деревозаготавливающей промышленности. Их основное назначение — грубая распиловка бревен. Заготовительные пилы отличаются увеличенными габаритами, высокой производительностью, способностью работы с бревнами большого диаметра. Большинство моделей ленточных пил такого назначения не отличатся высокой точностью реза, что значительно ограничивает их применение в быту и высокоточном производстве.
- Ленточно-делительные пилы (станки). Применяется такое оборудование для разделения заготовки на тонкие бруски, полосы, доски. По конструкции можно выбрать однопильные и двухпильные ленточно-делительные пилы. Последний вариант ленточных пил используют на предприятиях в Пензе, где требуется высокая производительность. Однако, цена ленточных пил такого исполнения более высокая. Часто ленточно-делительные пилы применяют в мебельной промышленности для получения щитового древесного материала. Также их используют в производстве напольных покрытий (многослойный паркет). Ленточно-делительные станки могут настраиваться на деление материала небольшой толщины (от 2-4 мм). За счет такой точности, их применяют при производстве натурального шпона, для обработки горбыля.
- Столярные ленточные пилы. Купить в Пензе данный вид оборудования можно для получения любого типа и линии реза, в том числе для получения точной криволинейной поверхности. За счет этого широкое применение столярных ленточных пил нашло в мебельной промышленности.
Ленточные пилы классифицируют в зависимости от вида обрабатываемого материала. По данному критерию можно выбрать пилы в Пензе:
- ленточнопильные станки по дереву;
- ленточнопильные станки по металлу.
1 Назначение ленточнопильных станков
Ленточная пила способна справиться с резкой изделий из никелевых и титановых сплавов, а также с конструкционной и высоколегированной сталью. Ленточнопильный станок по металлу также распиливает детали из пластика, пенопласта и деревянные конструкции.
Это оборудование нашло широкое применение в мебельном производстве: им выпиливают небольшие детали из дерева, нарезают металлические заготовки для дальнейшей токарной обработки и выполняют раскрой длинных толстых досок.
1.1 Преимущества оборудования
Ленточнопильный станок работающий по металлу обладает рядом достоинств, которые отличают его от других видов промышленного оборудования, и делают его применение достаточно распространенным:
- с помощью этого агрегата можно выполнять заготовку различных деталей, толщиной до 40 см;
- станком можно осуществлять любые, даже самые сложные пропилы, чего нельзя сделать на другом оборудовании;
- ленточную пилу используют для криволинейного пиления;
- применение станка избавляет от большого количества отходов, а срез получается ровный и чистый, не требующий дальнейшей шлифовки;
- ленточный станок, полуавтоматический или автоматический, занимает мало места, его легко установить, особенно модели для бытового использования – не требуется специальной подъемной техники;
- пила не издает громких звуков при работе, которые бы доставляли дискомфорт окружающим, тем более, если мастерская или производство находится в непосредственной близости к жилым домам.
С помощью этого агрегата можно выполнять заготовку различных деталей, толщиной до 40 см
1.2 Разновидности станков
У всех станков режущим инструментом служит ленточная пила. По направлению ее подачи можно разделить оборудование на:
- станки маятникового типа (одноколонные и двухколонные) – используются на заготовительных участках и ремонтных цехах;
- гильотинного типа (с опускающейся пильной рамой).
По конструкции органов управления ленточнопильный станок по металлу может быть:
- ручной;
- полуавтоматический (вращение рамы происходит в автоматическом режиме);
- автоматический (длина подачи и глубина разреза задаются программой).
Также оборудование подразделяется на две группы по материалу изготовления пильного полотна – биметаллические или с зубьями с напайкой твердых сплавов.
Для бытового использования предназначены станки, ширина ленты которых не превышает 19 см. Все оборудование, у которого полотно шире – для промышленного применения.
Как выбрать
Любая работа с металлоизделиями начинается с нарезки заготовок по длине. Ленточнопильные станки по металлу хорошо справляются с этой задачей, делают более ровный и точный рез чем, например, при резке газовым резаком.
Сегодня промышленность предлагает огромный выбор металлорежущих станков. Условно их можно разделить на три категории.
Для дома
В характеристиках производителя такие станки обозначены как бытовые. Их отличают:
- Небольшие габариты. Это самые маленькие станки.
- Самая низкая стоимость. Как правило, устройства стоимостью выше примерно 40 тыс. руб. уже относят к следующей, профессиональной категории.
- Питание от сети 220 вольт, то есть от бытовой розетки.
- Небольшая мощность приводного электродвигателя, от 350 ватт до 1 киловатта.
- Ручная подача пилы при отрезе.
Ленточнопильный настольный станок 8Л100. Фото Стербруст
Такие станки могут хорошо резать металл любого типа — мягкие алюминий, медь, бронзу, твердые сплавы. Попутно их можно использовать для резки многих других материалов — пластика, дерева. Но для каждого металла и материала нужно использовать специально для этого созданное пильное полотно. Назначение каждого полотна четко определено производителем в документации.
Для мастерской
При выборе оборудования для более-менее серьезного производства нужно исходить из функционала. То есть нужно знать, заготовки какого диаметра предстоит резать, потому что у любых станков есть ограничения по диаметру заготовки. Заготовка, например, труба 200 мм в диаметре может не поместиться в пилящее пространство станка. А нужно пилить именно такие заготовки.
Далее на выбор может повлиять цена. Такие средние агрегаты находятся в ценовой категории от 40-70 тыс. и гораздо выше.
Напряжение привода выбирают, исходя из того, есть ли в мастерской сеть напряжением 380 вольт, потому что такие станки могут быть с питанием как от 220 вольт, так и от 380 вольт. По мощности такие устройства от 650 — 850 Вт до 2,2 Квт.
Для большого производства
Это дорогие станки, в ценовой категории от 500 -700 тыс. руб. и выше. Они отличаются большими габаритами и массой. Питание 380 вольт. Мощность в пределах 2-3 Квт, больше для устройств такого типа просто не нужно. Автоматическая подача пилы по заготовке обеспечивает плавный рез и сохранность пилы. Подача к месту резу эмульсии значительно продлевает срок службы биметаллического или твердосплавного полотна.
Ленточнопильный автоматический станок Pilous ARG 300 CF-NC с ЧПУ. Фото ВсеИнструменты.ру
Но бывают случаи, когда даже на большом производстве ленточнопильный станок используется как вспомогательный, резать нужно немного. Тогда вполне можно обойтись моделью из средней категории.
Достоинства ЛПС
Ленточная пила по металлу обладает рядом преимуществ, которые отличают её от другого металлообрабатывающего оборудования. Достоинства пилы можно представить следующим списком.
Станок обладает технической способностью перепилить заготовку или пакет деталей толщиной до 400 мм.
Пилы обладают хорошей гибкостью. Это позволяет выполнять не только прямые пропилы, но и сделать любой сложности фигурную резку металла, что «не под силу» другим станкам.
Особая точность реза пилы приводит к получению минимального количества нереализуемых отходов.
Высокое качество поверхности реза металла не требует дополнительного шлифования.
Компактное строение, небольшие размеры бытовых моделей пилы не создают неудобств при транспортировке и перемещении в пространстве. Этими качествами обладают большинство полуавтоматов и автоматических ленточных пил по металлу.
Отличительной особенностью ленточной пилы от других станков является тихая работа оборудования.
Ленточнопильные станки пилят не только металл, но и любой другой материал: дерево, камень, пластик и пр.
Что такое СОЖ
При обработке металла происходит резкий скачок температуры нагрева, как самой заготовки, так и режущей ленты, что может привести к их разрушению. Для того, чтобы этого не происходило в месте реза через специальный патрубок подаётся смазочно-охлаждающая жидкость (СОЖ). Она струится пока, происходит пиление нужного материала.
Без охлаждающей жидкости возникает риск потери качества работы и разрушения самой пилы. СОЖ отлично справляется с понижением температуры в зоне обработки металла, защищая инструмент и заготовку от деформации в результате их перегрева. Отработанная жидкость собирается в поддоне станка.
Применение СОЖ повышает точность распила, практически исключает брак и способствует получению идеально гладкой поверхности реза. Практически каждая профессиональная ленточная пила оснащена двумя соплами подвода СОЖ. Они регулируются по вылету в зависимости от габаритов заготовки. Их узлы оснащены направляющими роликами, задающие перпендикулярное движение ленточного полотна относительно плоскости стола.
Условия эксплуатации станка
Ленточнопильное оборудование имеет температурные ограничения и требования к влажности воздуха. Температура в помещении, в котором работает ленточная пила, должна составлять от +1 до +30°С. При нарушении режима может произойти перегрев или переохлаждение двигателя. Влажность не должна превышать 70–80% — при более высоких показателях возможны короткие замыкания.
Особое внимание нужно уделить поверхности, на которую будет установлен станок. Чем ровнее она будет, тем выше жесткость ленточнопильной системы, что в свою очередь позволит получить точные распилы
Позаботьтесь также о системе хранения для заготовок и инструмента — это обеспечит комфорт и порядок в мастерской.
Мой выбор
Первое, что следует сделать после сборки воронежской «ленточки» – исключить возможный перекос ведомого шкива. После чего, Энкор Корвет 422 работает даже со штатной пилой. Уже на этом этапе начинающий мастер реально чувствует разницу между УШМ и ленточнопильным станком. А ведь впереди ещё и замена движка, и установка гидроцилиндра, и множество мелких модернизаций. По-моему, это идеальный вариант для начинающего мастера.
Я видел, как благодаря возможностям полуавтоматического JET EHB 270 DGSVIP, мелкая фирма справлялась с основным потоком работы и успевала выполнять заказы тех клиентов, которые выставлялись конкурентами в хвост длинной очереди. Станок не из дешёвых, но он определённо стоит своих денег.
Среди промышленного оборудования выделяю ЛПС 8535 отечественного производства. Простая конструкция определяет надежность агрегата, а широкий спектр комплектации позволяет заказчику получить станок, подстроенный под нужды своего производства.
Основные характеристики ленточнопильных промышленных станков
Для бизнеса применяют выносливое оборудование, которое обладает большим ресурсом. Условно продукцию разделяют на 4 основные группы. Это станки для высокопроизводительной резки, для обработки цветных металлов, конструкционных и инструментальных сталей, а также ручные или настольные устройства.
При выборе станка обратите внимание на такие характеристики:
- мощность мотора и максимальная нагрузка на пильную раму;
- параметры вмещаемых заготовок, размер рабочего стола;
- конструкция рамы – одно-, двухколонная, наклонная, настраиваемая;
- тип направляющих пильной рамы – линейные, призматические, цилиндрические;
- механизмы автоматической очистки стружки, дополнительные функции.
4 Классификация ленточных станков по степени автоматизации
По степени автоматизации станки делятся на:
- ручные (гравитационные);
- полуавтоматические;
- автоматические.
Обычно ручные станки конструктивно выполняются, как консольные. В них пильная рама опускается посредством усилий рабочего, преодолевая противодействие пружины. В ручных гравитационных – за счет собственного веса рамы. При этом скорость подачи рамы регулируется гидроцилиндром с перепускным клапаном. Такую систему называют гидроразгрузкой, она также служит для подъема и фиксации рамы в исходной верхней точке.
Преимущества ручных ленточных станков по металлу:
- низкая стоимость, недорогие эксплуатация и обслуживание;
- чаще всего, возможна резка под углом.
Недостатки:
- способы опускания рамы часто вызывают вибрацию пилы при резке и способствуют резкому уменьшению срока службы полотна;
- частое отсутствие визуального контроля степени натяжения пилы и механизмов очистки полотна;
- обязательная периодическая регулировка шкивов привода режущего полотна;
- отсутствие регулировки и контроля давления пилы на деталь (клапаном на цилиндре регулируют только скорость подачи в узком диапазоне).
Ручные станки используют на небольших производствах для распила нержавеющих и инструментальных сталей, легких и цветных металлов, как сплошных заготовок, так и профилей. В полуавтоматических ленточных станках пильная рама опускается и поднимается, тиски зажимают и раскрываются автоматически посредством гидравлического привода. Только подача заготовок производится вручную оператором.
После старта станок фиксирует заготовку в тисках, производит резку с заданной скоростью. Давление на деталь осуществляется не только весом рамы, но и усилием, которое создает гидроцилиндр. Это позволяет распиливать более сложные материалы (к примеру, сплошные заготовки из нержавейки). По достижении пильной рамой нижнего положения срабатывает микродатчик. После этого происходит подъем рамы в верхнее положение и разжимание тисков.
Полуавтоматические станки подходят для мелкосерийных производств и являются самой популярной группой моделей. Ими режут под различными углами от –60° до +60°. Конструктивное исполнение – одностоечные, двухстоечные, консольные.
Автоматические используют на крупных производствах для нарезки огромного числа серийных заготовок. Основное преимущество – оператор только помещает заготовку в тиски и задает требуемые параметры. После запуска все действия выполняются автоматически. Усилие резания регулируется на каждом этапе. Во избежание обрыва пилы при повышении давления на полотно плавная подача рамы замедляется или прекращается. Предусмотрен ручной режим с управлением основными операциями.
Особенности и виды
Конструктивные особенности станков, выпускаемых разными производителями, позволяют осуществлять раскрой и резку материалов с использованием ленточного полотна, которое изготовлено по принципу замкнутого кольца и оснащено зубьями за cчет чего и производится резка заготовки. Резка может осуществляться по прямой и фигурной траектории, согласно имеющегося чертежа.
При выборе конструкции станка для осуществления технологических операций по резке необходимо знать особенности работы и основные характеристики предлагаемого производителями оборудования.
Выпускаемые профессиональные станки регламентируются по нескольким категориям с учетом основных показателей:
- количеству скоростных режимов обработки материала;
- производительности оборудования (количеству произведенной работы в единицу времени);
- углу поворота подающего механизма;
- используемой ширине ленты.
По степени автоматизации рабочих процессов оборудование подразделяется на:
- ручные;
- автоматические;
- полуавтоматические.
Ручные ленточнопильные станки применяются при мелкосерийном производстве изделий из металла и других материалов. Преимуществом данного типа станков является: невысокая стоимость, возможность резки материала под углом от 0 до 60°, высокое качество обработки металла. Ручные станки широко применяются в малом и среднем производстве, ремонтных сервисах и возведении строительных объектов.
Видео обзор семейства ленточных станков Jet
Полуавтоматический ленточнопильный станок применяется для многооперационной резки инструментальных сталей, цветных металлов и сплавов. На данном типе станков часть операций выполняется в автоматическом режиме: подача пильной рамы, зажим и раскрытие тисков. Полуавтоматический ленточнопильный станок обладает рядом преимуществ: плавным изменением скорости распила материала, автоматической регулировкой точности опускания рамы и использованием гидромеханического способа натяжения режущего полотна устройства.
Автоматические станки отличаются наивысшим уровнем автоматизации конструкции при выполнении операций и довольно высокой стоимостью оборудования.
Модели производимых станков различаются возможностью программирования процесса резки заготовки, оснащением оборудованием регулировки отключения рабочего цикла после завершения выполнения процесса.
Станки также подразделяются в зависимости от сферы применения и конструкции на:
- колонные;
- использующие маятниковый принцип;
- бытовые стационарные;
- бытовые настольные.
Использование станочного парка зависит от применяемых технологий, выполняемых операций и объема необходимой производительности оборудования.
5 Преимущества резки на ленточном станке по металлу
Обработка резанием – основной технологический способ обработки металла при изготовлении деталей и механизмов, машин. Основная сложность при резке – слишком большие припуски, которые приходится оставлять на последующую обработку. Это является следствием недостаточно высокой точности подготовительных операций и усложняет, удорожает процессы механической обработки.
Наиболее известные способы резки металла со съемом стружки:
- фрезами (дисковыми пилами) на круглопильных станках;
- фрезами или резцами на специальном отрезном оборудовании;
- ножовочными полотнами на ножовочных механических станках;
- абразивными (алмазными или вулканитовыми) кругами;
- ленточными пилами на ленточных станках.
Последний способ, по сравнению с остальными, характеризуется следующими преимуществами:
Принцип работы ленточнопильного станка
Чаще всего для приводного механизма используют ремень, который закреплен на двух маховиках. В момент запуска станка ремень начинает двигаться, при этом у мастера появляется возможность для загрузки заготовки для выполнения операции по ее резке. При помощи этого станка можно создавать очень точные распилы, чего удается добиться благодаря равномерному распределению давления при выполнении работ с металлическим изделием. Работа по резке на подобном оборудовании происходит в обычных условиях, когда заготовка располагается под прямым углом к оси оборудования, или под углом, который не может быть больше 60 градусов.
Для задействования дополнительного режима необходимо выбрать другое расположение рабочего узла или же изменить угол размещения поворотной рамы. Использование наклонной схемы резки позволяет с меньшими усилиями выполнять обработку заготовок. Чтобы во время выполнения операции не столкнуться с таким неприятным явлением, как перегрев пил, прибегают к смазочно-охлаждающей жидкости. В качестве ее может применяться вода или жидкий вязкий состав, который в непрерывном режиме необходимо подавать на лезвие полотна, что обеспечит постоянное его омывание. Помимо защищающего эффекта подобная жидкость позволяет избежать быстро преждевременного износа, а также уменьшает количество образующихся металлических частиц.
Среди других полезных функций следует выделить то, что подобные ленточнопильные станки могут предусматривать особые сеточки, благодаря которым можно все без перерывов удалять с лезвия полотна стружку и пыль. Благодаря этой опции можно обеспечить более качественный и ровный пропил. Польза от его использования заключается и в том, что это положительным образом сказывается на эксплуатационном ресурсе пилы и при этом исключается попадание отходов обработки на оператора.
Предлагаемые сегодня ленточные пилы по металлу могут быть классифицированы на следующие виды:
- Углеродистые. Их используют при выполнении резки нелегированных и легированных сталей;
- Биметаллические. Они получили распространение при задействовании тяжелых режимов резки;
- Твердосплавные. С их помощью эффективно выполнять распил труднообрабатываемых металлов. Чаще всего в роли последних выступают сплавы, в составе которых присутствует большое количество титана и никеля;
- Алмазные. С их помощью можно выполнять резку абразивных материалов.
CUTERAL PSM 420/600 M
Это полуавтоматический ленточнопильный станок, оснащённый приводом и тисками гидравлического типа. Данный агрегат используется на производстве для распиливания сплошных металлических заготовок.
Особенности модели
Рассматриваемый ленточнопильный станок имеет ряд индивидуальных особенностей:
наличие инвентора передвижения ленты;
наличие рамы поворотного типа;
когда будет произведён срез части заготовки, пильная рама автоматически поднимется;
наличие передвижной панели управления;
наличие направляющих ленточного полотна.
Технические характеристики
У модели CUTERAL PSM 420/600 M следующие параметры, которые играют важную роль при выборе ленточного станка по металлу:
Огромная мощность главного электродвигателя 4000 Вт;
Ленточное полотно размерами 5280 на 1,3 на 41 мм соответственно;
Гидромеханическое напряжение ленточной пилы;
Максимальная скорость движения ленточного полотна достигает 100 м/мин.;
Станок подключается в сеть с рабочим напряжением 400 Вольт;
Мощность гидравлической системы составляет 0,75 кВт;
Мощность двигателя СОЖ достигает 0,12 кВт.
Обратите внимание! Масса станка CUTERAL PSM 420/600 M равняется 1454 кг.
Таким образом, рассмотренный выше силовой агрегат является лучшим в своём классе, используется как в серийном, так и в крупносерийном производстве для решения профессиональных задач. Ввиду больших габаритов и приличной массы данное устройство нецелесообразно использовать в домашней мастерской, гараже для распиливания тонких металлических изделий.
5 Преимущества резки на ленточном станке по металлу
Обработка резанием – основной технологический способ обработки металла при изготовлении деталей и механизмов, машин. Основная сложность при резке – слишком большие припуски, которые приходится оставлять на последующую обработку. Это является следствием недостаточно высокой точности подготовительных операций и усложняет, удорожает процессы механической обработки.
Наиболее известные способы резки металла со съемом стружки:
- фрезами (дисковыми пилами) на круглопильных станках;
- фрезами или резцами на специальном отрезном оборудовании;
- ножовочными полотнами на ножовочных механических станках;
- абразивными (алмазными или вулканитовыми) кругами;
- ленточными пилами на ленточных станках.
Последний способ, по сравнению с остальными, характеризуется следующими преимуществами:
Принцип действия
Большинство агрегатов оснащается приводным механизмом с ремнем, который натягивается на маховики. При запуске станка ремень начинает передвигаться, позволяя мастеру загружать заготовку. Как только деталь попадает под ленточную пилу, производится ее резка, причем изделия кроятся с повышенной точностью и минимальным отклонением от заданного параметра.
Разрезание заготовок на ленточнопильных станках осуществляется перпендикулярно оси станины или под углом до 60 градусов. Угол реза меняется посредством наклона поворотной рамы под нужным градусом или за счет изменения положения ленты. Поскольку во время работы происходит сильный нагрев пилы, для ее охлаждения применяют специальную жидкость, которая снижает степень износа режущего инструмента и препятствует поднятию в воздух опилок и пыли.
Степени автоматизации
Ручной ленточнопильный станок по металлу по конструкции и механизму действия похож на консольный. В данном классе ленточнопильных станков пильная полоса движется с помощью физических усилий рабочего или за счет собственного веса самой рамы. Их преимущества:
- Довольно-таки низкая стоимость как собственно самого оборудования, так и его обслуживания и эксплуатации.
- В большинстве случаев резка может совершаться под углом до шестидесяти градусов.
Недостатки:
- Ручной способ опускания пильной рамы приводит к вибрации пилы при работе, что уменьшает срок службы станка.
- В большинстве случаев отсутствует визуальный контроль степени напряжения самой пилы и механизмов, отвечающих за очистку рабочей платформы.
- При ручной работе необходимо периодически регулировать шкивы привода режущей полосы.
Чаще всего такие ручные устройства для резки металла на ленточнопильном станке используются небольшими промышленными производствами.
Полуавтоматические ленточнопильные станки по металлу, в которых механизмы приводятся в действие с помощью гидравлического привода. Из ручной работы оператору остается только подавать заготовки.
Работа с заготовкой в станке полуавтоматического типа совершается таким образом:
- После запуска ленточного станка происходит автоматическое удерживание заготовки.
- Определенную скорость резки детали и давление обеспечивает специальный гидроцилиндр.
- Подъем пильной полоски после достижения нижней точки реза совершается автоматически.
Автоматические станки используются в основном на крупных предприятиях для нарезки большого числа заготовок. Главным преимуществом данного устройства является то, что здесь отсутствует потребность в применении физических усилий – рабочему остается только положить деталь в тиски и задать нужные параметры для обработки.
Если возникает необходимость, то ленточные станки данного типа без проблем переводятся в режим ручного управления.
Видео: JET MBS-56CS – ленточнопильный станок по металлу.
Устройство

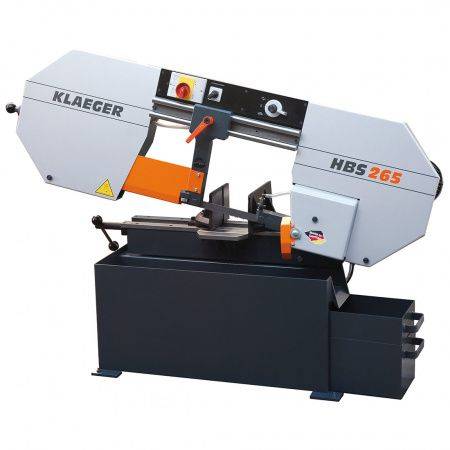

Ленточнопильный станок — высокопроизводительное современное оборудование для прямой или фигурной резки высоколегированных металлов и других материалов. Режущим инструментом машины служит гибкая стальная ленточная пила в форме кольца. Ленточнопильные установки бывают ручными, полуавтоматическими и автоматическими.
Ленточнопильный станок в основном имеет следующую конструкцию:
- корпус;
- подвижной или фиксированный пильный узел;
- подвижной или стационарный рабочий стол;
- приводной механизм;
- система подачи заготовок;
- устройство управления.
Структуры моделей могут разниться в зависимости от сферы применения и модификации.
