Инструкция по эксплуатации

Торцовочные пилы Макита требуют соблюдения требований безопасности при работе с электроинструментом. Изготовитель в руководстве пользователя детально поясняет, как избежать поражения электротоком, исключить опасность пожара или других нестандартных ситуаций на рабочем месте.

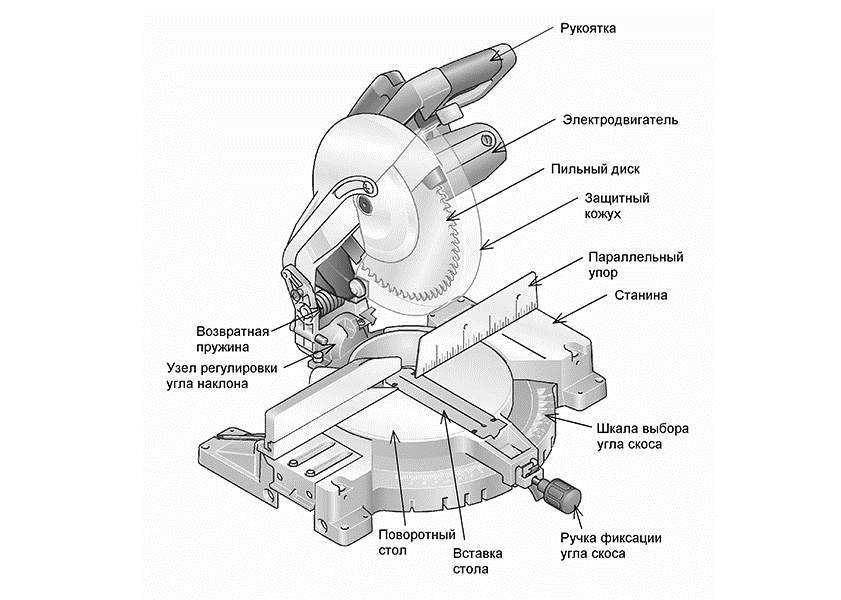

Устройство торцовочной пилы

Рекомендации по эксплуатации торцовочной пилы:

• В целях личной безопасности необходимо всегда держать рабочее место в чистоте, в рабочей зоне не должны находиться вспомогательные приспособления и регулировочные ключи, посторонние предметы.
• Нет никакой необходимости прилагать какие-либо усилия к пиле – оборудование гораздо эффективнее и безопаснее работает на тех скоростях, для которых оно предназначено.
• Необходимо использовать только рекомендованные производителем пильные диски в соответствии с материалом, который планируется резать.
• При необходимости транспортировки торцовочной пилы Макита, следует воспользоваться рекомендациями изготовителя по переноске инструмента, установке вспомогательной пластины и монтаже пилы на стол, указанными в руководстве пользователя.
• Для успешной работы владельцам необходимо освоить навыки позиционирования торцовочной пилы Makita, фиксации рабочего изделия, в зависимости от вида выполняемых работ.
• При эксплуатации настольной торцовочной пилы Макита LH 1040 следует научиться правильно работать в разных режимах: торцевой пилы: нажимная резка, под углом, резка алюминиевого профиля, составная резка, повторяющиеся длины и т.д.; в режиме пильного станка.

Торцовочные пилы без протяжки

DeWALT DW713

Одна их лучших торцовочных пил без протяжки. Хотя цена ее не самая маленькая, полезных функций просто куча: здесь есть возможность и торможения двигателя, и подключения пылесоса, и блокировки двигателя. В комплект, помимо самой торцовочной пилы, входят также пильный диск и ключ, а также пылесборник – если его установить, все опилки будут попадать в него. Увы, плавного пуска здесь не предусмотрено, так что пользоваться пилой нужно очень аккуратно, чтобы не навредить себе, да и ошибок не допустить. Пользоваться торцовочной пилой DeWALT DW713 очень удобно и профессионалу, и новичку.

Технические характеристики:

• конструкция – настольная;
• мощность – 1600 Вт;
• высота/ширина пропила – 89/162 мм;
• диаметр диска – 254 мм;
• вращение – 5000 оборотов в минуту;
• длина шнура – 200 см.
• качественный корпус;
• удобно пользоваться;
• можно подключить пылесос;
• возможность блокировки двигателя;
• в комплект входят пильный диск, пылесборник, ключ;
• шпиндель при необходимости можно зафиксировать;
• мощный двигатель.
• не самая маленькая цена;
• нет плавного пуска.

Makita LH1040

Инструмент комбинированной резки. Ему характерна съемная пила диаметром 26 см с глубиной стандартного пропила в 9 см. Также в списке достоинств присутствуют следующие характеристики:

• распил длинных заготовок;
• стопорное устройство, являющееся защитой при смене пильного диска;
• дополнительное освещение рабочей поверхности;
• усиленная изоляция токопроводящих элементов;
• регулирование глубины пропила;
• удлинитель рабочего стола.

Инструкция по эксплуатации

При покупке обратить внимание на маркировку – практически на каждой детали оригинала имеется код, изображение торговой марки. Все элементы и узлы тщательно обработаны, не имеют малейших изъянов или трещин

Успешная работа торцовочными пилами требует неукоснительного соблюдения правил техники безопасности:

• Нельзя использовать инструмент не по прямому назначению, вносить какие-либо изменения в конструкцию.
• Следует строго соблюдать правила безопасной работы с электроинструментом: учитывать напряжение сети, правильную эксплуатацию сетевого кабеля, исключить взаимодействие пилы с агрессивными средами и влагой.
• Необходимо систематически тестировать состояние пильных дисков – степень заточки, наличие повреждений, правильность установки, состояние защитного кожуха.
• Целесообразно перед началом эксплуатации торцовочной пилы Makita внимательно ознакомиться с заводской инструкцией по эксплуатации, освоить приемы работы, рекомендации по обслуживанию инструмента.

Детально ознакомиться с устройством торцевой пилы, выполнением настроек, правилами обслуживания и эксплуатации можно в инструкции: Ваш браузер не поддерживает фреймыСкачать Руководство по торцовочной пилой LS1040

Для эффективной результативной работы предусмотрены вспомогательные аксессуары для пил – параллельный упор, направляющая шина, чемодан и кейс Макпак для транспортирования инструмента, удобный шестигранный ключ.

Японское качество Макиты

Почти за вековую историю существования японская компания Makita прекрасно зарекомендовала себя на мировом рынке. Электроинструменты, генераторы и садовая техника этого производителя пользуются популярностью у профессионалов и любителей, которые отдают предпочтение надежности, высокой эффективности и максимальному комфорту в работе.

Например, бесполезно искать в продаже перфоратор Makita HR2450, произведенный в Германии или Великобритании. Этот инструмент сходит только с конвейеров одного из двух китайских заводов, о чем свидетельствуют литеры «Y» или «K» в конце серийного номера на шильдике самого инструмента (упаковка и некоторые комплектующие могут быть от другого производителя).

Тот факт, что эта информация открыта, лишний раз подтверждает прозрачность экономической политики концерна Makita и ответственность за качество. Все новые технологии разрабатываются на родине бренда – в Японии, и совершенствуются на заводе в Оказаки, и только после этого под неусыпным контролем квалифицированных специалистов внедряются в производство на других предприятиях, в том числе и на китайских.

Что касается стандартов качества, то они едины для всей продукции Makita, независимо от географии производителя. Все заводы имеют сертификаты, подтверждающие соответствие наличествующей системы управления качеством нормам ISO 9000:2000, направленным на удовлетворение интересов потребителей.

Таким образом, качество китайской Макиты, если только это не дешевая подделка, находится на одном уровне с японской, английской или, к примеру, немецкой. А чтобы исключить подделку, достаточно воспользоваться услугами официального дилера Makita. Например, услугами компании МакитаПро.

Произведено

• Япония — родина бренда
• Китай — страна изготовителя
• Информация о производителе Makita – один из ведущих мировых производителей электро- и бензоинструмента. Начал свой путь в Японии в 1915 году, сегодня поставляет продукцию в 160 стран. Деятельность сочетает вековые традиции и современные технологии. Инструмент отличается высокой надежностью и демократичной ценой. У компании действуют 8 заводов, в том числе в Европе. В Россию продукция поставляется с 1935 года. По всей стране есть сервисные центры.

Технические характеристики

Частота холостого хода, об/мин	4600	Вес, кг	14,3
Сетевой шнур, м	2,5	Мощность, Вт	1650
Диаметр режущей кромки, мм	255-260	Глубина распила при 45°, мм	93х95
Глубина распила при 90°, мм	67х95	Габаритные размеры, мм	530х532х476

Makita LS 1018 L пила торцовочная, 1430Вт, 260мм, 19.9кг, протяжка

Технические характеристики: Потребляемая мощность при непрерывной работе 1430 Вт Частота холостого хода 4.300 мин-1 Глубина распила: при угле резки 0° и угле скоса 0° макс. 91 x 310 мм при угле резки 45° и угле скоса 0° макс. 91 x 220 мм при угле резки 60° и угле скоса 0° вправо макс. 91х 153 мм при угле резки 0° и угле скоса 45° влево макс. 50 x 310 мм при угле резки 45° и угле скоса 45° влево макс. 50 x 220 мм при угле резки 0° и угле скоса 45° вправо макс. 31 x 310 мм при угле резки 45° и угле скоса 45° вправо макс. 31 x 220 мм Диаметр диска 260 мм Диаметр посадки 30 мм Длина сетевого кабеля 2,5 м Масса в соответствии с процедурой EPTA 01/2003 19,9 кг

Чистота и аккуратность резки этой пилы устанавливает профессиональный стандарт для торцевой. угловой и наклонной распиловки Направляющие на линейных шариковых опорах обеспечивает равномерное и плавное скольжении коретки Плавный пуск и электротормоз двигателя Горизонтальная рукоятка с резиновыми вставками снижает нагрузку на кисть руки при работе Конструкция стола и поворотная линейка обеспечивают удобную поддержку заготовки Лазерный указатель косильной лески реза (красный лазер 650 нм, 53,990 руб.

Технические характеристики, торцовочная пила Makita LS1216: Потребляемая мощность при непрерывной работе 1650 Вт Частота холостого хода 3.200 мин-1 Глубина распила при 0° макс. 107 x 363 мм, при 45° макс. 107 x 255 мм Диаметр диска 305 мм Диаметр посадки 30 мм Длина сетевого кабеля 2.5 м Масса в соответствии с процедурой EPTA 01/2003 26,5 кг

Чистота и аккуратность резки этой пилы устанавливает профессиональный стандарт для торцевой. угловой и наклонной распиловки Двойные направляющие на 6-ти линейных шариковых опорах обеспечивает равномерное и плавное скольжении коретки Электронная система поддерживает постоянную скорость распиловки под нагрузкой, плавный пуск и электротормоз двигателя Горизонтальная рукоятка с резиновыми вставками снижает нагрузку на кисть руки при работе Конструкция стола и поворотная линейка обеспечивают удобную поддержку заготовки 3-уровневый механизм редуктора и съемный задний кожух диска обеспечивают увеличение параметров реза для распила Молдинга для потолков и Плинтуса по диогонали до 203 мм, по вертикали до 165 мм. Косой рез в обе стороны и в двух плоскостях

Особенности торцевой пилы Makita:

• Твердосплавный диск эффективно режет ламинат, ДСП, гипсокартон, металлический профиль, пластик.
• Для точной установки угла косого резания предусмотрен функциональный поворотный столик в широком интервале: от.45° до 52°. Есть удобная фиксация на востребованных параметрах углов 22,5° и 45°.
• Благодаря маятниковому механизму, защитный кожух автоматически закрывает диск при подъеме рычага.
• Наличие электронной системы торможения при необходимости позволяет мгновенно остановить пилу.
• Торцовка оснащена системой блокирования диска от непредусмотренного запуска.
• В вертикальной плоскости плита регулируется в пределах от 0° до 45°.

Инструменты

Торцовочная пила Mаkita LS 1040 относится к мини-функционалам. Сфера применения станка: продольно-поперечный распил деталей из древесины, ламинатного и пластикового материала. Такой обширный охват материала дает особенность сочетания элементов: консольная торцевая пила соединена сверху консоли с распиловочным столом небольшого размера.

Инструкция для торцовочной пилы Makita LS 1040

• Перенос пилы производить с опущенной рукоятью, зафиксировав ее в нижнее положение. Для закрепления использовать стопорную шпильку.
• Зажимом застопорить поворотное основание.
• Удобная транспортировка производится при помощи переносного зажима.
• Стопорную шпильку применять как деталь переноса, а не как режущую деталь.
• Установка крепиться двумя болтами на ровной, устойчивой поверхности.
• Для этих целей в основании пилы имеются два отверстия.
• Отпустить болт-шестигранник торцевым ключом.
• Придержать центральный кожух, сделать 2-3оборота против хода часов.
• Поднять защитный и центральный кожух.
• Нажать на фиксатор, препятствуя вращению диска.
• При помощи торцевого ключа подкрутить болт-шестигранник. Крутить по часовому ходу.
• Снять болт, фланец и пильный диск.
• Поставить новый режущий диск. Поместить опору диска на шпиндель.
• Проверить совпадение стрелки на диске с направлением стрелки на кожухе.

Описание

Младшей моделью является торцовочная пила Макита LS 1040, а версия LH 1040 — универсальное оборудование с функциями дисковой и торцевой пилы. Соответственно, стоимость комбинированной торцовочной пилы Makita почти вдвое превышает стоимость модели LS 1040 и составляет порядка 27-28 тыс. руб.

Торцовочная пила Makita LS1040 в работе

На рынке также присутствуют модификации обеих пил, оснащенные флуоресцентной подсветкой рабочего места, что позволяет эффективно пилить в слабо освещенных помещениях. Маркировка таких версий – Makita LH 1040f и LS 1040f.

Достоинства и недостатки торцовочной пилы:

• Инструмент отличается стабильной работой, надежностью, предназначен для долговременной работы.
• Возникающие неисправности зачастую связаны с неграмотной эксплуатацией, некорректными приемами работы, использованием некачественных или затупившихся пильных дисков.
• Из-за неаккуратного использования торцовочной пилы Макита, может нарушиться угол резки, что потребует произвести регулировку угла наклона и угла резки. Для этого можно воспользоваться пошаговыми рекомендациями в заводской инструкции.

Необходимо содержать инструмент в чистоте, тестировать состояние угольных щеток и своевременно выполнять замену одновременно обеих щеток. Все ремонтные работы по устранению каких-либо неисправностей и отказов производитель рекомендует выполнять в специализированных сервисных центрах.

Makita LS 1040

Оснащена электродвигателем 1,65 кВт, который обеспечивает скорость вращения вала 4600 об/мин. Пильный диск – 255 мм. Распиловочный столик изготовлен из литого алюминиевого сплава, оснащен удобной поворотной линейкой.

Торцовочная пила Makita LS1040

Для комфортной работы и содержания в чистоте рабочих поверхностей предусмотрен патрубок для отведения пыли в пылесборный мешок. Электродвигатель имеет двойную защитную изоляцию.

Особенности торцевой пилы Makita:

• Твердосплавный диск эффективно режет ламинат, ДСП, гипсокартон, металлический профиль, пластик.
• Для точной установки угла косого резания предусмотрен функциональный поворотный столик в широком интервале: от -45° до +52°. Есть удобная фиксация на востребованных параметрах углов 22,5° и 45°.
• Благодаря маятниковому механизму, защитный кожух автоматически закрывает диск при подъеме рычага.
• Наличие электронной системы торможения при необходимости позволяет мгновенно остановить пилу.
• Торцовка оснащена системой блокирования диска от непредусмотренного запуска.
• В вертикальной плоскости плита регулируется в пределах от 0° до 45°.

Характеристики

Мощность	1650 Вт
Наружный диаметр	255 мм
Глубина пропила под углом 45	93 мм
Макс. глубина пропила под углом 45	67 мм
Макс. глубина пропила под углом 90	95 мм
Обороты	4600 об/мин
Посадочный диаметр	30 мм
Вес	19,71 кг

Makita LH 1040

Поскольку дисковая торцовочная пила Макита эффективно совмещает функции консольно-торцевой дисковой маятниковой пилы с поворотным столиком и обычной циркулярной пилы, уникальный инструмент является универсальным комбинированным министанком.

Торцовочная пила Makita LH1040

Распиловочный станок оснащен электромотором 1,65 кВт, который обеспечивает 4800 об/мин. Пила имеет небольшие габариты, вес всего 14 кг, что позволяет легко транспортировать распиловочный станок к месту работы. Инструмент оснащен системой плавного пуска, механизмом экстренного торможения. Установлена блокировка от непредвиденного запуска электромотора. Наличие двойной изоляции позволяет работать без заземления оборудования.

Благодаря жесткой конструкции устройства, возможно выполнение аккуратных распилов с высокой точностью. Диаметр пильного диска 260 мм. Вследствие высокой функциональности оборудования, при пилении возможно осуществление поворотов вправо на 52°, наклон влево может быть в пределах 0°-45°. Популярность и высокая востребованность комбинированной торцевой пилы объясняется возможностью рационально выполнять пиление заготовок любой сложности.

Характеристики

Мощность	1650 Вт
Наружный диаметр	260 мм
Глубина пропила под углом 45	93 мм
Макс. глубина пропила под углом 45	91 мм
Макс. глубина пропила под углом 90	130 мм
Обороты	4800 об/мин
Посадочный диаметр	30 мм
Вес	14 кг

Разновидности распиловочного инструмента

Производством торцовочных систем занимается несколько известных компаний. Самой популярной остаётся пила торцовочная Makita. Продукция имеет доступную стоимость, её функциональность позволяет выполнять все необходимые технологические операции. Изделия выпускаются нескольких видов:

• Консольные.
• Стандартные.
• Комбинированные.

Практически все модели имеют одинаковые функции, предназначенные для распила нужных материалов. Изделие Makita 1040 отличается своей компактностью и большой мощностью. Аппарат рассчитан на интенсивную работу. Пила может распиливать различные материалы:

• Дерево.
• Пластмассу.
• Мягкий металл.

Питание инструмента осуществляется от напряжения 220 вольт. Количество оборотов не превышает 4500 в минуту. Масса пилы — 45 кг.

Торцевая консольная пила имеет ряд преимуществ. Когда необходимо обработать вертикальную плоскость, имеется возможность наклонять инструмент от 0 до 45 градусов. Чтобы не произошло случайного включения системы, устройство оснащено специальным блокиратором.
