Малка: незаменимый помощник в строительстве

Инструмент самодельщика всколыхнул сеть

Это видео всколыхнуло сообщество любителей изобретений в мировой сети. Мастер годами думал над этой идеей и наконец вынес на всеобщее обсуждение гениальную по простоте и радикально выгодную идею для тех, кто раньше долбил стены перфоратором, реализую свои наклонности дятла и гениального строителя-шлифовщика, а теперь может совершенно бесплатно сделать себя богачом, работая в тиши мастерской в гараже или даже в отдельно стоящем строении.

И при этом не надо тратить деньги и вынимать из заначки деньги, припасенные на пиво. Все это бесплатно – мастер любит показывать всему миру полезняки, которые придумывает.

Для чего нужна малка.

Во время выполнения строительных работ малка нужна очень редко, но она действительно выручает в нужные моменты. Пользуясь
малкой скорость увеличивается, качество выполненных работ улучшается. Предположим что мы укладываем ламинат или паркетную доску
по диагонали. Чертим на полу линию, подбираем нужный нам угол (диагональ). Прикладываем малку к линии, раскладываем её, прижав
к стене.

Переносим угол на ламинат, отрезаем его. Собрав небольшой участок пола прикладывайте малку сразу к готовой части
пола, измеряйте угол.
Подрезая первый ряд кафельной плитки над ванной или над полом малка тоже может понадобиться. Часто бывает что установленная
по уровню ванна имеет свои недостатки. Приходится подгонять низ плитки, отрезав его. Но после подгонки зазор между ванной и
плиткой увеличивается. Чтобы это избежать нам необходимо отрезать низ плитки правильно с первого раза. Малка прикладывается
к боку приклеенной плитки и ванной. Переносим линию на следующую плитку, отрезаем её.

Как пользоваться малкой?

Если речь идет о чистом переносе угла на заготовку, то здесь и описывать нечего: выставляй заданный шаблоном или образцом, или чертежом (возможно отмасштабированным) угол, фиксируй взаимное положение пера и колодки и переноси его куда нужно. При этом нам абсолютно безразлично, какова величина этого угла в градусах, радианах или сегментах любой величины. Но, если нужно рассчитать угол сопряжения двух соединяемых элементов, когда он отличен от прямого, или пары – тройки других, присутствующих на каком-нибудь стусле, то без малки, пожалуй, и не обойтись. Рассмотрим рекламную картинку одной из цифровых малок.

Инструмент до десятых долей показал угол скоса стены, но даже на 1/10 не приблизил нас к практическому решению задачи точной состыковки отрезков плинтуса в таком сильно «неправильном» углу. Понятно, что разделив 135,4° на 2, мы получим значение угла, под которым следует запиливать плинтуса, но точно их разметить, а затем еще и отрезать – задача не из легких. При помощи же малки эти вопросы решаются проще простого:

Устанавливаете малку в углу, плотно прижав колодку и перо к обеим стенкам, фиксируете разворот угла.
Переносите полученный угол на лист бумаги, отчертив его карандашом или ручкой.
Вырезаете полученный угол, хотя можно просто загнуть лист по нанесенным линиям.
Полученный сегмент сгибаете пополам от угла.
Плинтус выставляете, совместив его заднюю часть с одной из сторон, а торец с вершиной угла.
Совмещаете режущий инструмент со вторым лучом угла и производите рез. Если есть сомнения в вертикальности реза, подставьте сзади брусок с точным прямым углом и режьте вдоль его ребра.

На видео показан чуть более сложный путь переноса угла, взятого с чертежа в масштабе.

Но относительная сложность его заключается в соблюдении предельной аккуратности, ибо даже незначительные отклонения на общей длине конструкции, могут вылиться в приличные линейные отклонения размеров. Чего уж говорить о таких металлопластиковых оконных системах, которые показаны на фото. Если не изменяет память, их габариты: 5000 x 4000 x 3500 или около этого.

Представляете последствия ошибки зарезки углов сваривания верхнего скоса конструкции? А ведь все было размечено при помощи малки безукоризненно точно. На ровном полу в цеху был вычерчен прямоугольник 5000 ? 3500 с проверкой диагоналей, затем одна из боковых сторон удлинена до 4-х метров и эта точка соединена со вторым верхним углом. Далее – все, как описано в примере с плинтусом, только к номинальным размерам добавлены необходимые значения на сварку. Для некоторых видов работ создаются специальные малки – двойные. Они служат для переноса углов разворота эркера и подобных этой задач.

Есть уверенность, что после описанного выше, подробно объяснять, как такой инструмент работает, особой необходимости нет. Нужно лишь подчеркнуть, что пазы в узле, заменяющем общую для обоих перьев колодку, позволяют раздвигать малку по ширине, увеличивая ее функциональность. Очевидно также, что это самодельная малка, и ее конструкция значительно упрощена, даже в сравнении с самой простой, выпускаемой промышленно. Но свою работу она делает ничуть не хуже заводской, просто обращаться с такими не очень прочными конструкциями нужно аккуратнее. А вот изготовить даже более сложную конструктивно малку для человека, умеющего пользоваться простым столярным инструментом – не проблема.

Как сделать приспособление для заточки ножей своими руками: чертежи и фото-примеры

Без ножа на кухне не обходится ни один дом. Правильную заточку без специальных приспособлений сделать довольно сложно: необходимо соблюсти нужный угол и добиться идеальной остроты лезвия.

Вариант домашнего устройства для заточки лезвий

Для каждого ножика необходимо соблюдать определенный угол заточки:

Бритва и скальпель требуют угол в 10-15⁰.
Ножик для нарезания хлебобулочных изделий – 15-20⁰.
Классические многофункциональные ножи – 25-30⁰.
На охоту и в поход берут прибор с углом лезвия от 25 до 30⁰.
Если хотите нарезать твердые материалы, то сделайте заточку под углом в 30-40⁰.

Таким способом можно регулировать угол заточки

Чтобы обеспечить нужный угол, стоит купить или сделать приспособление для заточки. Например, можно собрать точило из двигателей от стиральных машин своими руками.

Самодельный точильный станок из мотора стиральной машины

Для сборки такого станка пригодится мотор от «стиралки» мощностью в 200 Вт. Полностью для создания точило из двигателя от стиральной машины приготовьте:

сам мотор;
металл для кожуха с толщиной от 2 до 2,5 мм;
трубочка для фланца;
камень для заточки;
гайки;
пусковой механизм;
кабель для подключения к электросети;
уголок из металла или брус из дерева для станины.

Пошаговое описание изготовления станка можете посмотреть в видеоматериале:

Watch this video on YouTube

Существуют несложные заточные станки своими руками без двигателей. Например, можно сделать приспособление из брусков. Для этого приготовьте два абразивных бруска одинакового размера и камень для заточки.

Легкий вариант точила от «самоделкиных»

Ход работы по созданию такого простого приспособления будет следующим:

Отшлифуйте бруски из дерева наждачной бумагой, убрав заусенцы. Сделайте разметку в зависимости от нужного угла.

Материалы для работы

К прочерченной линии прикрепите камень для придания лезвию остроты. Для этого приложите его к бруску и отметьте его ширину. Затем, на разметках сделайте пропилы, глубиной до 1,5 см.
В полученные выемки закрепляете абразивные бруски, чтобы пазы совпадали. Потом, устанавливаете камень для заточки, закручивая его на болты.

Вариант готового точила

Способов изготовления домашнего точила для ножей много. Вбирайте подходящий и пробуйте создать удобный и полезный инструмент для дома.

Как сделать приспособление для заточки сверла по металлу своими руками

Самостоятельно делают не только точило для лезвий, но и станок для заточки сверл по металлу. Вот несколько чертежей, полезных для работы:

Удобный вариант для повседневного использованияРазвернутый чертежГотовый домашний станокДругой удобный вариант

Чтобы понять, как правильно по чертежам собрать собственный станок для заточки сверл, посмотрите видеоматериал по теме:

Watch this video on YouTube

Делаем малку своими руками

И здесь, в первую очередь, следует серьезно подойти к выбору древесины. Она должна быть сухой и лишенной сучков, независимо от породы. А породу лучше взять достаточно твердую: дуб, ясень т.п. Такой инструмент прослужит значительно дольше, а разметка, производимая с его помощью – точнее.Самостоятельное изготовление малки

Мы намеренно взяли видео с примером изготовления малки из простейших, практически бросовых материалов и подручных средств, чтобы вы увидели, насколько этот процесс незамысловат. А вот какие дополнительные функции из предлагаемых и самодельщиком из видео, и промышленно выпускаемых экземпляров придать вашей малке – решайте сами, наше мнение вам известно.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Во время строительных работ и ремонта, постоянно возникает необходимость замерять углы. Специально для измерения углов, строители используют малку. Как уже было выше сказано, малка специально предназначена для измерения углов, которые измеряются на месте, а затем переносятся на заготовку. Особенно полезно использование малки при установке таких строительных деталей, как подоконник. Данный инструмент ранее использовали только для работ по дереву, но со временем он завоевал популярность и в других сферах строительства.

Если посмотреть на этот прибор, то он вам напомнит обычный угольник, который используют слесари. Но малка отличается тем, что градус угла в ней можно менять. Это происходит за счет специального подвижного крепления. Поэтому с помощью малки можно получать не только прямые, но и острые и тупые углы.

Основой инструмента выступает колодка, на которой имеется прорезь. В нее заходит вторая часть инструмента.

Следующая часть — перо. Это подвижная часть. Для того, чтобы крепить эту часть в неподвижном состоянии для точности работ, она крепится специальной гайкой.

Когда вы впервые сталкиваетесь с этим прибором, то возникает вопрос о его использовании и работе.

Работа с инструментом очень проста. Вы находите нужный угол и производите замер. Если у вас нет готового угла, то вы можете выставить его на специальном приборе. Полученный результат фиксируете крепежной гайкой. Постарайтесь закрепить гайку как можно туже, для того, чтобы стороны малки не разошлись и вы получили точные результаты замера. Далее отмечаете угол на детали и отмечаете линию карандашом. Затем срезаете деталь по линии.

Как видите, все очень просто. Но вот что делать, когда вам необходимо замерить углы, а малки под рукой у вас нет?

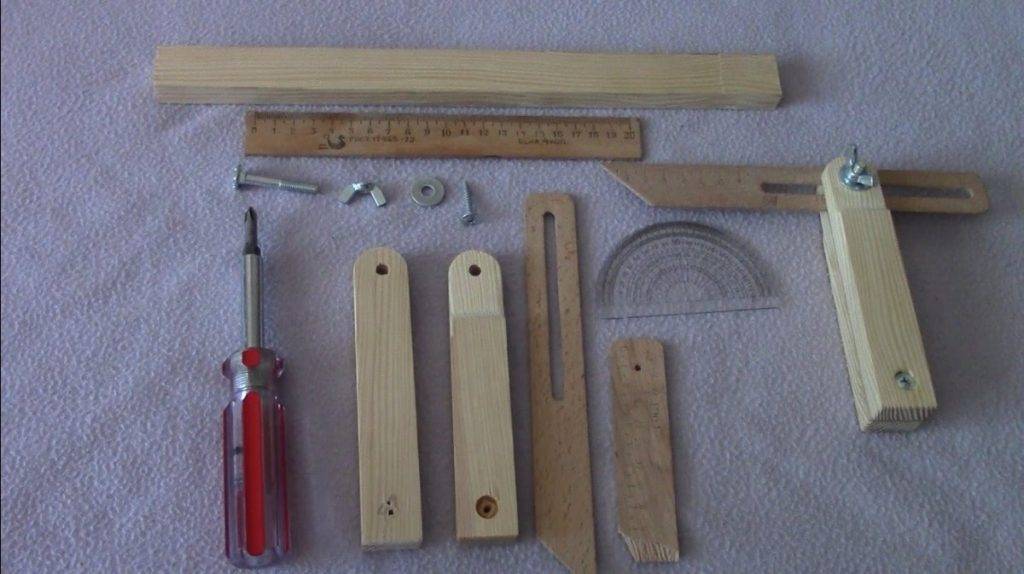

Оказывается сделать малку своими руками абсолютно не сложно. Для этого вам понадобится брусок дерева, размеры которого будут 2 на 3 сантиметра. Из данного бруска можно изготовить колодку. Затем берете кусок фанеры, толщиной до пяти миллиметров. Ее можно использовать в роли пера. А крепежным инструментом может быть любой болт или гайка. После этого надо просверлить дырку соответствующую диаметру вашего крепежа и соединить все детали. Предварительно их надо отрезать по удобному и нужному вам размеру. При этом не забывайте, что обрезать их необходимо аккуратно, чтобы замеры были достаточно четкими и правильными.

После завершения штукатурки стен и потолка в помещении, можно приступать к выполнению оконных откосов. Откосы предварительно очищаются и грунтуются. После этого выбираем угол штукатурки. Чтобы правильно определить угол, колодку необходимо установить по краю рамы окна, а передвигая перо, определить угол. Если углы не соответствуют, то подрубается штукатурка, можно так же поменять выбранный угол на малке.

Устанавливаем рейку. Правильность установки рейки, проверяем уровнем. Поле этого, можно приступать к нанесению штукатурки. Все излишки штукатурки — снимаются с помощью малки. Все впадины и неровности заполняются раствором и поверхность повторно выравнивается малкой.

Правильное выполнение откосов, предполагает выполнение их в несколько приемов. Дело в том, что иногда толщина штукатурки получается достаточно большой, а это может привести к тому, что она просто сдвинется под собственной тяжестью. Для того, чтобы поверхность не повредилась, достаточно провести нанесение штукатурки в несколько этапов. Первый слой слегка подсушивается, после этого уже выравниваются все неточности. При такой работе по выведению откосов, они получатся достаточно ровными и прочными.

Необходимость измерить угол при проведении ремонтных работ возникает практически постоянно. Для этих целей есть очень удобный измерительный прибор – малка, именно о нем мы и хотим вам сегодня рассказать.

Основные задачи этого инструмента

Основным предназначением малки является измерение имеющегося угла с последующим его переносом на заготовку или более точный измерительный прибор. Пользуются огромной популярностью малки при установке подоконников. При помощи этого инструмента замеряется угол откоса, после чего он переносится непосредственно на заготовку, что позволяет максимально точно вырезать необходимый размер.

Переставная малка применяется также с целью определения «угла рассвета» во время монтажа оконных откосов. Первоначально прибор применялся в столярных мастерских, но со временем он получил широкую популярность в строительстве. Для чего нужен рассматриваемый инструмент, знает далеко не каждый строитель, а некоторые и вовсе слышат о таком впервые. Это и неудивительно, так как данный инструмент применяется исключительно тогда, когда необходимо измерить градусы непрямого угла. Малка позволяет осуществлять измерение углов от 0 до 180 градусов. Представляет собой этот инструмент обычный слесарный угольник, который имеет прямой угол. Для измерения углов при помощи рассматриваемого инструмента, на устройстве имеется подвижная часть, которой и определяется необходимый размер.

Малки также называют еще угломерами, которые на сегодня бывают различных видов, форм и размеров. Популярностью пользуются угломеры размером 300 мм, что позволяет осуществлять измерение различной длины углов. Угломеры изготавливаются также из дерева, пластика или металла. Измерять углы можно при помощи транспортира, но это очень неудобно, и занимает много времени. В последнее время появился электронный угломер, который позволяет измерять точность угла до 1 мм.

Малка угломер своими руками

Иногда возникает потребность воспользоваться угломером, но его не оказывается под рукой. Его можно и даже нужно приобрести, но если выполняется разовая работа, то рассматриваемый инструмент вполне реально изготовить самостоятельно. Для изготовления потребуются такие материалы:

На листе фанеры или пластика делаются отметки в 20-40 мм. Если используется линейка, то на ней разметка уже имеется. После этого потребуется соединить подготовленные материалы, получив в итоге самодельный угломер. Ниже на видео представлено изготовление малки своими руками простейшим способом.

Как пользоваться малкой: пошаговая схема

О том что в работе можно использовать малку, знают далеко не многие мастера. В данном контексте имеется не просто перенос непрямого угла на заготовку, а непосредственный расчет сопряжения двух соединяемых элементов. Рассмотрим особенности применения рассматриваемого инструмента на примере оконных откосов.

При помощи малки можно выполнить правильное оштукатуривание на основании стандартов. Пошаговая схема правильного пользования инструмента выглядит следующим образом:

Назначение угломера и основные задачи

Рассматриваемый инструмент встретить можно в столярных цехах и мастерских, где без угломера обойтись попросту невозможно. При отделке помещений данным инструментом пользуются специалисты, которые знают, что без него измерить непрямой угол с максимальной точностью невозможно.

Малка или угломер представляет собой приспособление, посредством которого предоставляется возможность определения и фиксирования непрямых углов с переносом их на необходимую заготовку. В строительстве переставная малка применяется при выполнении монтажа оконных откосов, подоконников, дверных откосов. Для чего нужна малка, знает далеко не каждый строитель, чтобы было подтверждено экспериментами, проведенными среди учащихся профтехучилищ по специальности «Столяр».

Угломеры бывают металлическими и деревянными, и даже пластиковыми. Деревянные малки более популярны, так как они не повреждают поверхность измеряемых изделий. Металлические малки изготавливаются преимущественно длиной 300 мм и со встроенным цифровым дисплеем. Пластиковые изделия являются самыми дешевыми, так как они обладают меньшей устойчивостью к физическому воздействию, чем первые два вида.

Такие инструменты называют цифровыми, и используются они преимущественно профессионалами, где важна максимальная точность при проведении работ. Рассматриваемые инструменты, несмотря на материал их изготовления, состоят из следующих элементов:

Колодка, которая является неподвижной частью инструмента. На фото ниже обозначается под цифрой 1
Подвижная часть, которая называется пером. Перо движется благодаря пазу в колодке, что делает инструмент более удобным в применении. На фото цифра 2
Крепежный элемент, представленный в виде болта и гайки с рожками, называемой «барашек». Такая гайка применяется в инструменте с той целью, чтобы пользователь мог зафиксировать отмеренный им угол руками

Цифровые угломеры являются максимально точными, но у них имеется существенный недостаток – это высокая стоимость. Аналогами цифровых инструментов являются малки-транспортиры. Это такие инструменты, которые в конструкции оснащены обычным транспортиром.
