Как сделать мотоблок (культиватор) из бензопилы «Дружба»

Изготовление культиватора из бензопилы «Урал»

Покупать мотокультиватор с целью обработки небольших придомовых участков в большинстве случаев неоправданно. Ведь помимо него, так или иначе, придется приобретать навесной инвентарь. Не нужно также забывать, что некоторые магазинные варианты довольно требовательны к маслам и топливу. В таком случае можно изготовить мотокультиватор из бензопилы своими руками. Самодельные агрегаты, также как и их дорогостоящие аналоги, состоят из таких элементов:

• Двигателя;
• Топливного бака;
• Рамы;
• Промежуточного вала.

Читать также: Как использовать двигатель от стиральной машины автомат

Все эти составляющие, кроме рамы, можно взять у старой бензопилы. Перед тем, как приступить к изготовлению самоделки, необходимо подготовить приблизительный чертеж.

Он послужит своеобразным планом, по которому вы сможете сориентироваться в процессе изготовления. Дальнейший алгоритм создания выглядит следующим образом:

1. Для начала раскрутите старую бензопилу и демонтируйте мотор, редуктор и топливный бак;
2. После этого начните сваривать раму. Для ее изготовления используйте металлические уголки, сечением 32×32 мм. Конструкция должна быть достаточно прочной, и легко выдерживать вибрацию и дополнительный груз;
3. К верхним поперечным уголкам рамы прикрепите мотор;
4. Под двигателем на специальных кронштейнах установите и закрепите топливный бак. Нижнюю его часть потребуется защитить металлической пластиной;
5. Опоры промежуточного вала следует закрепить на вертикальных передних стойках рамы;
6. Для закрепления подшипников ходового вала, соедините опоры продольными уголками;
7. Далее приступите к созданию органа управления – для этого подойдет металлическая поперечная перекладина, длиной 30 см.;
8. При необходимости прикрепите к нижней поперечине рамы колеса – их можно «одолжить» у старого авто или купить два небольших колеса для хозяйственной тачки.

После сборки необходимо протестировать агрегат. Для этого заведите двигатель и пройдитесь с культиватором по грядке. Наверняка, вы заметите, что конструкцию требуется утяжелить. Для этого можно взять любой груз и расположить его в передней части каркаса. Обязательно закрепите утяжелитель, иначе он может сместиться под воздействием вибрации и повредить мотор или промежуточный вал.

Культиваторы, изготовленные на основе пилы «Урал», не будут иметь достаточной мощности для применения габаритного навесного оборудования. Они предназначаются для вспашки грунта, однако, их все же можно оборудовать сцепным устройством. Для этого нужно купить сцепку в любом магазине сельхозтехники и оборудовать ею конструкцию. Сконструированные таким образом культиваторы могут эксплуатироваться в паре с небольшой самодельной бороной или плугом. Однако нужно помнить, что при работе с такого рода оборудованием необходимо делать небольшие перерывы.

Мотоблок с мотором от бензопилы

Итак, у нас имеется бензиновая пила, которая эксплуатируется не очень часто либо совсем покоится без дела. В этой ситуации, произведя определенные расчеты и подобрав необходимые материалы, наша бензопила становится превосходным мотоблоком. Концепция создания кустарной сельхозтехники, в зависимости от бренда изготовителя, может изменяться, но основные правила состоят из следующих шагов.

• Важнейшим шагом является разработка чертежа, действуя которому вы изготовите необходимое устройство. Чертежную документацию и схемы мотоблока из бензиновой пилы можно сделать как самостоятельно, так и закачав уже готовые вычисления из интернета. Отыскать их не представит ни малейшего труда, достаточно забить поисковый запрос в браузер и выбрать приглянувшийся проект сборки.
• Когда чертежи имеются, то наступает время компоновать раму для будущего мотоблока.
• После того как рама будет готова, к ней фиксируется двигатель пилы и ее топливный бак.
• В последнюю очередь монтируются вспомогательные компоненты системы, несущие ответственность за управление и другие возможности.

Имейте в виду, что в роли двигателя для мототехники подойдет не только двигатель от бензиновой пилы, но и мотор, взятый с мопеда или мотоцикла.

Для осуществления идеи приготовьте нижеследующий список устройств и материалов.

• Двигатель от имеющейся бензиновой пилы. Наилучшим образом для этого подойдет бензопила «Дружба» или «Урал».
• Руль, демонтированный с мотоцикла или мопеда.
• Аппарат для сварки.
• Листы железа и трубы в количестве, необходимом для сооружения остова агрегата.
• Колеса от старой техники.
• Силовая передача (трансмиссия).

Приготовив все компоненты конструкции и смонтировав их согласно чертежу, вы обретите агрегат с неплохими особенностями.

• Мощный. Отдельные кустарные устройства обладают мощностью в 9 лошадиных сил.
• Легковесный.
• Компактный.
• Двигатели, применяемые в бензиновых пилах, имеют большой запас прочности, что дает возможность трудиться на кустарном агрегате долгое время.
• Малозатратный.

В качестве образца для сборки поговорим о двигателе, снятом с бензопилы «Дружба». Он является в большей степени годящимся для нашей задумки.

Для сборки желательно применять модификацию этой модели четвертого поколения.

andreyevstafiev

Навигация

Картинг с двигателем от бензопилы «Урал»

В картклубе Вираж при Центре Технического Творчества г. Елабуга. Была построена самая простая модель карта для тренировок начинающих картингистов

на основе шасси АКУ 89 и бензопилы УРАЛ.

Нас подтолкнула к этой самоделке проблема с двигателями для тренировок, их практически нет, и они слишком часто ломаются из за того что начинающие картингисты не привычны к высоким скоростям. По этой причине начинают теряться в органах управления и по этой причине выходят из строя коробка передач и сцепление.

После всех этих проблем мы решили построить такую машину, с переделкой бензопилы проблем не возникло, сняли все лишнее рукоятки с баком, цепь, полотно, трос газа, зубчатую рейку.

Немного больше работы потребовалось при переделке звездочки мы за основу взяли родную звездочку то бензопилы УРАЛ сточили все зубья, размер делали произвольный, так как металла на ней было много, и определенность размера большой роли не играла.

Венец звездочки я сделали из ведущей Минской звездочки 15зубьев

Просто расточили по получившемуся размеру звездочки бензопилы.

Переделке подвергся кожух охлаждения, там пришлось просверлить два отверстия для крепления двигателя к подрамнику диаметром 8 мм по старым отверстиям диаметром 6 мм.

Следующий этап был более интересен, так как тут пришлось делать самодельный подрамник. Он изготовлен, из листовой стали толщиной 3 мм, к нему приварил по месту два уголка 35 х 35 с отверстием D 8,5 мм, ля крепления двигателя бензопилы. К другому концу пластины приварили угольник 35 х 35 в вертикальном положении для крепления редуктора.

И гайку М 10 х 1,5 для натяжки цепи.

С обратной стороны пластины приварили направляющие сделанные из половинок труб D 30 х 2

После всех этих переделок и доработок встала небольшая проблема с поиском ведомой звездочки на заднюю ось. Нас выручил старенький мотоцикл Минск с колесами новой модели, мы с него сняли заднюю звездочку, и она села на место родной звездочки почти как влитая, но не подходили отверстия, пришлось просверлить 4 новых отверстия по ступице и в процссе занятий выявились слабые места стали изнашиваться грузики сцепления после 10 – 12 тренировок .

Пришлось увеличивать количество зубьев на ведомой звёздочке и для этого я использовал ведомую звёздочку от заднего колеса мотоцикла Ява. Срезав всё лишнее оставил только венец. С минской звёздочки срезал зубья до внутреннего размера звёздочки от явы и соединил всё сваркой.

Но после сборки карта выявились недоработки пришлось дорабатывать глушитель который выпускал отработанные газы прямо на сиденье и помимо того был слишком горяч.

Для устранения этой проблемы пришлось приварить экран для защиты от отработанных газов и горячего глушителя

После первой тренировки выяснилось, что скорость машины получилась примерно 70-80 км /ч

с гонщиком весом 50 -55 кг для начинающих даже слишком

Какие самоделки из бензопилы можно сделать?

Бензопила — очень удобный инструмент для изготовления самоделок. Приспособив её на специальную платформу с колесами, и соединив цепь с валом, на котором будут установлены ножи, можно получить мощную газонокосилку. Кстати, чтобы долго не заморачиваться, на вал можно установить звёздочку от заднего колеса велосипеда.

Кроме того, из бензопилы можно сделать отличную пилораму, поскольку переделывание данного инструмента, в этом случае, также сводится к минимуму.

Вообще, все самоделки из бензопилы, можно разделить на две большие группы:

1. В первую группу попадают те самоделки, при изготовлении которых практически нет нужды разбирать и модернизировать бензопилу;
2. Ко второй группе самоделок, относится всевозможная техника: снегоуборочные машины, мопеды, аэросани, квадроциклы и т. д. Другими словами говоря, сложные механические устройства, для изготовления которых придется кардинально разобрать бензопилу, сделать водяную или воздушную систему охлаждения, в общем, полностью изменить этот бензиновый инструмент.

Рассмотрим, что можно сделать из бензопилы, что обязательно пригодится в домашнем хозяйстве.

Так, например, на основе бензопилы «Дружба» можно сделать следующие самоделки:

1. Мощный лодочный двигатель;
2. Бензиновую болгарку;
3. Пилораму;
4. Мотокультиватор;
5. Газонокосилку.

Если дело касается автомобильных самоделок, то из практически любой бензопилы, можно сделать:

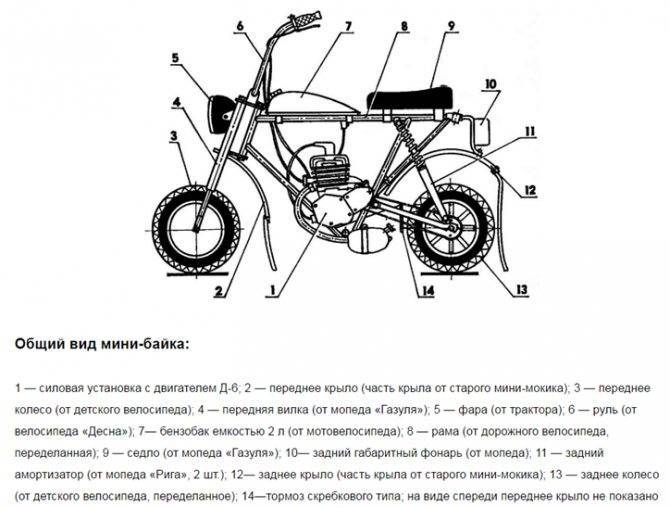

1. Мопед, если установить бензопилу на велосипед;
2. Снегоход и аэросани;
3. Снегоуборщик;
4. Квадроцикл;
5. Самокат.

Конечно же, вторая группа самоделок из бензопилы, требует основательного подхода и полного изучение конструкции.

Также, потребуется докупить все необходимые материалы, а в некоторых случаях, не обойтись и без сварочного аппарата.

Пилорама из бензопилы

Наиболее простой в изготовлении, является самодельная пилорама из бензопилы Урал, Тайга или Дружба. Суть работы самодельной пилорамы заключается в том, что имеется одна большая направляющая, по которой на подвижных салазках, взад и вперёд, двигается бензопила.

В качестве направляющей, можно использовать рельсу или несколько длинных, но ровных металлических уголков. Платформа, на которую впоследствии будет закреплена бензопила, изготавливается из куска толстой стали, толщина которой должна быть не менее 5 мм.

Особого внимания заслуживает подвижная часть пилорамы, та, посредством которой платформа и осуществляет свое движение вдоль направляющей. В качестве роликов, здесь можно использовать металлическую трубу с прорезиненной поверхностью

Очень важно, чтобы ширина подвижной части совпадала бы с шириной направляющей

Как видно на фото, бревно, расположенное рядом с пилорамой, довольно легко разрезается на несколько частей, посредством движущейся по направляющей бензопилы. Таким образом, можно прилично сэкономить на покупке пилорамы, при этом, как видно, бензопилу практически не нужно каким-то образом переделывать, разбирать и т. д.

Мотоблок из бензопилы

Как было сказано выше, из бензопилы можно сделать различные самоделки для дома и дачи. Одними из таких самоделок, являются косилка и мотоблок. С косилкой из бензопилы дела обстоят не так сложно, как с мотоблоком, для изготовления которого придется варить металлическую раму, после чего, приспосабливать к ней два колеса сбоку.

Принцип изготовления мотоблока из бензопилы заключается в использовании нескольких звёздочек, которые могли бы передавать крутящееся усилие ножам. Для этих целей звёздочки располагаются по бокам металлического вала, на котором приварены несколько ножей.

Самодельный мотоблок из бензопилы Урал или Дружба, станет настоящим помощником для тех, кто имеет достаточно большой по площади огород. Может такой мотоблок и не будет отличаться большой мощностью, однако его вполне хватит для того, чтобы решить основную задачу по обработке земли.

Лодочный мотор своими руками из бензопилы.

Одно из самых популярных самодельных приспособлений и переделок из мотопилы- это лодочный мотор. Подобные моторы могут использоваться, как правило, на резиновых лодках и небольших лодках из ПВХ. Установка их на металлические и большие ПВХ лодки нецелесообразна ввиду нехватки мощности. Вот несколько самоделок из бензопилы- лодочных моторов.

Лодочный мотор из бензопилы Stihl MS 180

Лодочный мотор из бензопилы

Первый лодочный мотор из пилы сделан на основе Stihl MS 180. Очень оригинально сделан редуктор — путем сращивания частей привода «болгарки» и мотокосы. От этого редуктора вверх идет вал внутри трубы из алюминия, который выходит на муфту из фторопласта. В муфту вставляется ведущая шестерня от бензопилы.

Лодочный мотор из бензопилы- муфта

В этом варианте лодочного мотора из бензопилы сделано выносное управление «газом» классического лодочного вида. Бензопила крепится на вращающемся основании и поворачивая ручку мы управляем направлением движения. Очень интересно реализована идея уменьшения шума

Лодочный мотор из бензопилы- редуктор

работающего двигателя. Взят стандартный глушитель 180го Штиля, к нему приварена трубка, которая выводит отработанные газы в воду. Для того, чтобы газы выходили свободнее, на конце трубы сделан водозаборник. На мой неискушенный взгляд, все же мощности двигателя 180-го не хватает для полноценной замены лодочного мотора.

Смотрите видео лодочный мотор из бензопилы Штиль 180 своими руками.

https://youtube.com/watch?v=rMRogHwQsck

Лодочный мотор из бензопилы «Урал»

Лодочный мотор из бензопилы Урал

Второй лодочный мотор изготовлен из бензопилы «Урал 2Т» . Автор взял два редуктора от бензопилы «Дружба», топливный бак от бензокосы и сам двигатель от бензопилы «Урал». Конструкция здесь намного проще чем в первом варианте в виду того, что используется только двигатель от бензопилы, а не вся пила целиком. Мощности бензопилы «Урал» в 5 лошадиных сил вполне хватит для нормального использования в качестве полноценного лодочного двигателя. Единственный момент, который хотелось бы отметить- это установка более продвинутого глушителя была бы не лишней.

Смотрите видео лодочный мотор из бензопилы Урал своими руками.

Ледобур из бензопилы

Ледобур из бензопилы Штиль 180

Этот ледобур сделан на основе самой популярной бензопилы- Stihl MS 180. Устройство его очень простое- шнек, сочлененный с валом. Вал выходит на редуктор, который соединяется с ведущей звездочкой бензопилы. На креплении бензопилы так же находится дополнительная ручка для удобства работы.Тут стоит отметить, что для нормального функционирования ледобура и снижения нагрузки стоит применять редуктора с понижающим числом примерно 5:1, — 7:1. Это позволит сделать ледобур из бензопилы более надежным и удобным в эксплуатации. Если же вы хотите изготовить мотобур, то стоит учитывать, что в отличии ото льда в почве могут быть и камни, металл и прочие неприятности. Это означает необходимость установки более мощного двигателя(то есть бензопилы помощнее) и редуктора попрочнее.

Смотрите видео — ледобур из бензопилы Штиль МС 180

Какие самоделки из бензопилы можно сделать?

Бензопила — очень удобный инструмент для изготовления самоделок. Приспособив её на специальную платформу с колесами, и соединив цепь с валом, на котором будут установлены ножи, можно получить мощную газонокосилку. Кстати, чтобы долго не заморачиваться, на вал можно установить звёздочку от заднего колеса велосипеда.

Кроме того, из бензопилы можно сделать отличную пилораму, поскольку переделывание данного инструмента, в этом случае, также сводится к минимуму.

Вообще, все самоделки из бензопилы, можно разделить на две большие группы:

1. В первую группу попадают те самоделки, при изготовлении которых практически нет нужды разбирать и модернизировать бензопилу;
2. Ко второй группе самоделок, относится всевозможная техника: снегоуборочные машины, мопеды, аэросани, квадроциклы и т. д. Другими словами говоря, сложные механические устройства, для изготовления которых придется кардинально разобрать бензопилу, сделать водяную или воздушную систему охлаждения, в общем, полностью изменить этот бензиновый инструмент.

Рассмотрим, что можно сделать из бензопилы, что обязательно пригодится в домашнем хозяйстве.

Так, например, на основе бензопилы «Дружба» можно сделать следующие самоделки:

1. Мощный лодочный двигатель;
2. Бензиновую болгарку;
3. Пилораму;
4. Мотокультиватор;
5. Газонокосилку.

Если дело касается автомобильных самоделок, то из практически любой бензопилы, можно сделать:

1. Мопед, если установить бензопилу на велосипед;
2. Снегоход и аэросани;
3. Снегоуборщик;
4. Квадроцикл;
5. Самокат.

Конечно же, вторая группа самоделок из бензопилы, требует основательного подхода и полного изучение конструкции.

Также, потребуется докупить все необходимые материалы, а в некоторых случаях, не обойтись и без сварочного аппарата.

Пилорама из бензопилы

Наиболее простой в изготовлении, является самодельная пилорама из бензопилы Урал, Тайга или Дружба. Суть работы самодельной пилорамы заключается в том, что имеется одна большая направляющая, по которой на подвижных салазках, взад и вперёд, двигается бензопила.

В качестве направляющей, можно использовать рельсу или несколько длинных, но ровных металлических уголков. Платформа, на которую впоследствии будет закреплена бензопила, изготавливается из куска толстой стали, толщина которой должна быть не менее 5 мм.

Особого внимания заслуживает подвижная часть пилорамы, та, посредством которой платформа и осуществляет свое движение вдоль направляющей. В качестве роликов, здесь можно использовать металлическую трубу с прорезиненной поверхностью

Очень важно, чтобы ширина подвижной части совпадала бы с шириной направляющей

Как видно на фото, бревно, расположенное рядом с пилорамой, довольно легко разрезается на несколько частей, посредством движущейся по направляющей бензопилы. Таким образом, можно прилично сэкономить на покупке пилорамы, при этом, как видно, бензопилу практически не нужно каким-то образом переделывать, разбирать и т. д.

Мотоблок из бензопилы

Как было сказано выше, из бензопилы можно сделать различные самоделки для дома и дачи. Одними из таких самоделок, являются косилка и мотоблок. С косилкой из бензопилы дела обстоят не так сложно, как с мотоблоком, для изготовления которого придется варить металлическую раму, после чего, приспосабливать к ней два колеса сбоку.

Принцип изготовления мотоблока из бензопилы заключается в использовании нескольких звёздочек, которые могли бы передавать крутящееся усилие ножам. Для этих целей звёздочки располагаются по бокам металлического вала, на котором приварены несколько ножей.

Самодельный мотоблок из бензопилы Урал или Дружба, станет настоящим помощником для тех, кто имеет достаточно большой по площади огород. Может такой мотоблок и не будет отличаться большой мощностью, однако его вполне хватит для того, чтобы решить основную задачу по обработке земли.

Принципы конструирования снегоуборщика из бензопилы

Сделать своими руками снегоуборщик – означает дешево сконструировать полезное снегоочистительное приспособление под конкретные потребности. Если исходить из функциональности, электрические модели не достаточно мобильны, поэтому для периодической чистки снега вполне подойдет несамоходный снегоуборщик из бензопилы, сконструированный собственными руками.

Какие пилы используются при конструировании снегоуборщика своими руками

Поскольку старые советские бензопилы обладают отличной рабочей тягой, что и требуется для снегоуборщика, бензопила Дружба – оптимальный вариант. По производительности пила, конечно, слабее современных версий, но мощности ее двигателя вполне достаточно для снегоочистителя. Может использоваться также любая старая бензопила с хорошим двигателем.

От бензопилы потребуется только мотор, который следует усовершенствовать под нашу задачу, а именно заменить приводную звезду маленькой звездочкой, которую можно найти в старых мотоциклах.

Инструменты и навыки при создании снегоуборщика из бензопилы

Для работы потребуется набор слесарных инструментов, сварочный аппарат, болгарка и, конечно, золотые руки и энтузиазм. Для некоторых операций, например, растягивания колец в спираль при изготовлении шнека, потребуется и немалая физическая сила.

Детали и комплектующие

Если вдуматься, то у каждого владельца техники всегда найдутся подручные средства для создания снегоуборщика из бензопилы. А в качестве мотора наиболее часто используют силовую установку мотопилы Дружба. Исходя из принципиальной конструкции снегоочистителя, следует подготовить необходимые запчасти, из которых можно изготовить основные элементы конструкции: корпус, снегоотвод, шнек, раму.

Эти узлы можно изготовить с помощью металлического профиля, алюминиевых и железных труб, подшипников, вала, кусков листового металла.

Как сделать мотоблок из бензопилы своими руками: несколько вариантов конструкции

Мотоблок на базе бензопилы можно воссоздать разными методиками:

1. универсальной, рассчитанной на любой тип мощной бензопилы;
2. специфической, применимой к конкретной модификации, например, «Дружба» или «Урал» советского или современного образца.

Мотоблок из бензопилы: самый простой и универсальный способ

Для него нам понадобятся:

• моторная база от любой производительной профессиональной бензопилы;
• рулевое (сгодится мотоциклетное);
• трансмиссия, которую можно снять со старого авто или мопеда;
• электросварка;
• нержавеющие трубы;
• металлический лист для проектировки грунтозацепов или старые колеса от б/у техники;
• соединительные запчасти, которые понадобятся для скрепления рамы и двигателя.

Процесс домашнего производства можно разделить на несколько этапов:

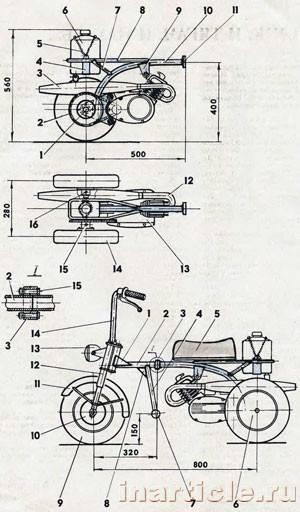

составление подробного чертежа. Если он отсутствует, можно воспользоваться тем, который предлагаем мы;

• производство рамы;
• модификация силовой установки;
• проектирование и сборка дополнительных блоков – сцепления, коробки передач, рулевого управления, фары для работы в ночное время суток, ходовой части.

Делаем раму для мотоблока из бензопилы

Процесс работы выглядит так:

1. берем металлическую трубу с сечением не меньше 20 мм и сгибаем так, чтобы общий вид напоминал 2 лонжерона, край которых направлен вверх;
2. в задней части лонжерона привариваем руль;
3. усиливаем основу поперечинами;
4. к задним загибам лонжеронов сваркой приспосабливаем опорную площадку под аккумулятор.

Сборка двигательного блока

Для самодельного мотоблока из бензопилы идеально, если моторная мощность будет находиться в пределах 10-13 л.с.

Создание силовой установки при наличии готового исправного двигателя производят так:

1. берется труба 7 см в диаметре, от которой болгаркой отрезается 250 мм – она станет будущим глушителем. Ее набивают древесными отходами и отводят так, чтобы выхлопы были направлены от оператора. Соблюдают, чтобы выходная окружность не превышала 1,6 см в диам.;
2. из трубы-нержавейки с сечением около 4 см приспосабливается рама, выполненная в форме салазок. Для обеспечения болтовых стяжек, к ее периферии и средней части привариваем металлические скобы;
3. соединяем двигатель и рамную конструкцию.

После этого переходим к ходовой части.

Самыми популярными способами ее воссоздания считают:

• использование старых шин от «Жигуля» (все 4 шт.), которые попарно соединяются полуосями, усиленными шплинтом;
• сборка грунтозацепов на базе автопокрышек, лишенных резины (чертеж ниже). Для лучшей сцепки с почвой их дооснащают металлическим уголком.

После установки на самоделку трансмиссии, руля, бензобака, агрегат можно тестировать в полевых условиях.
