Из чего делают самодельные моторы для лодок
Многие рыболовы имеют в кладовке или гараже неисправную электро- или бензотехнику. Если мотор в ней исправен, то можно такое устройство доработать под имеющуюся лодку. В некоторых случаях даже дешевле получается приобрести новый шуруповерт или бензокосу и доработать прибор, чем купить лодочный мотор. Именно финансовый вопрос толкает многочисленных «левшей» и «самоделкиных» на уникальные разработки.
- Чтобы сделать самодельный лодочный мотор с электроприводом, понадобится аккумуляторная дрель или шуруповерт. В этом случае рыболову придется решить следующие проблемы.
- К сожалению, емкости штатной батареи будет недостаточно для беззаботного плавания, поэтому придется брать на борт автомобильный аккумулятор 12V. Соответственно прибор также должен работать на таком же напряжении. Что касается мощности, то с легкой резиновой лодкой справится электроприбор, выдающий более 300 Вт.
- Скорость вращения у шуруповерта достаточно большая, поэтому необходимо установить понижающий редуктор.
- Также необходимо приобрести или изготовить самостоятельно приводной вал и гребной винт.
Самодельный лодочный электромотор будет работать бесшумно, что очень важно для хорошей рыбалки. Кроме того, заменить вышедший из строя электромотор будет дешевле, чем отремонтировать лодочный двигатель
- Значительно увеличить зону облова позволяют бензиновые моторы, сделанные для лодки своими руками. Это могут быть силовые агрегаты от бензопил, бензокос, мотоблоков и т. д. Выбор установки зависит от размера и конструкции судна, а также от того, какое из устройств имеется в наличии.
- Меньше всего доработок требуют триммеры. Они как будто созданы для установки на рыболовную лодку. Достаточно только вместо бобины с леской поставить гребной винт и уже лодочный мотор из триммера можно испытывать на близлежащем водоеме.
- Двигатели от бензопилы, мотоцикла или мотоблока потребуют большего вмешательства умелых рук. Требуется угловой редуктор от болгарки, вал и гребной винт.
Это интересно! Некоторые рыболовы минимально дорабатывают мотокультиватор, установив вместо фрез самодельные лопасти.
Все самодельные моторы для лодок требуют специального приспособления для крепления к борту плавсредства. Одно дело, когда судно имеет транец, к которому нужно присоединить двигатель. Несколько сложнее закрепить силовой агрегат на обычной резинке с надувными бортами по периметру.
Преимущества и недостатки применения триммера
Рассмотрим, в чем состоят преимущества использования триммера:
- Не придется покупать дорогой лодочный мотор.
- ДВС, сделанный из триммера, тратит меньше бензина, чем лодочный мотор.
- Двигатель от бензокосы более компактный, чем заводской мотор для лодки.
- Двигатель бензокосы обладает высокой прочностью, герметичностью корпуса, наличием встроенного бака.
- Он имеет все узлы, которые нужны для управления самодельным мотором: стартер, газовый рычаг, штангу, вал, емкость для топлива.
Не стоит забывать и про минусы такой переделки:
- Бензиновый двигатель от триммера маломощный, и плыть с его помощью на лодке против течения будет сложно, или невозможно вовсе. По этой же причине он не справится с тяжелым судном.
- Мотор для лодки, сделанный из мотокосы, подойдет для передвижения по водоемам со стоячей водой, что может не подойти любителям активной рыбалки на реке.
- Также немаловажным минусом является повышенный уровень шума мотора триммера, а некоторые модели могут дымить.
Пошаговая инструкция
Вся работа делится на несколько этапов:
- Подготовка вала гребного винта. Для этого штангу отсоединяют от корпуса триммера, выкручивают из нее втулки, играющие роль подшипников скольжения и извлекают гибкий вал. Затем от штанги отрезают изогнутую нижнюю часть.Данный способ уже не позволит вернуть бензотриммер в изначальное состояние. Поэтому если в дальнейшем планируется использование триммера по прямому назначению, то пилить штангу не стоит. Ее можно заменить отрезком трубы из нержавеющего материала подходящей длины. Желательно, чтобы ее диаметр соответствовал диаметру штанги. Это позволит использовать комплектные втулки и крепление вала к корпусу двигателя.
- В штангу вставляется стальной прут, на ее концах устанавливаются втулки.
- Получившаяся конструкция прикрепляется к валу двигателя. Самое надежное соединение — сварка. При необходимости сохранения возможности разобрать данный узел используются резьбовые муфты, переходники.
При помощи струбцин двигатель крепится на транце лодки. Как вариант, можно использовать прочные стальные хомуты, прикрепляемые к элементам жесткости лодки саморезами.
Мнение эксперта
Торсунов Павел МаксимовичФиксируя двигатель, между ним и крепежными элементами желательно использовать прокладки из старой автопокрышки. Это снизит шумность и погасит часть вибраций.
- С помощью штатного крепления или на переходниках штанга соединяется с двигателем.
- Изготавливается винт. Для этого из листа металла вырезается контур винта, получившиеся лопасти изгибаются необходимым образом. В центре винта высверливается отверстие под стальной прут. Затем винт гайками или сваркой фиксируется на гребном валу.На глаз трудно определить оптимальную форму гребного винта. Лучше заранее скачать из сети один из понравившихся вариантов и уже согласно его требованиям, изгибать лопасти. Двухлопастные винты проще изготовить и от центровать чем трехлопастные. Поэтому для первых экспериментов разумнее остановиться именно на варианте с двумя лопастями. При диаметре винта порядка 100 мм и мощности двигателя в 3л.с. подобная конструкция сможет привести в движение лодку суммарной массой в 120-150 кг.
- Поблизости от двигателя привинчивается рукоять тормоза от велосипеда. Она будет выполнять роль ручки газа двигателя.
- Тросик газа соединяется с рукоятью велосипедного тормоза.
Завершающим этапом проверяют работоспособность получившегося лодочного движителя.
Переделка триммера в лодочный мотор
Моторные лодки — это самое эффективное средство для передвижения по воде. Они пользуются популярностью как среди рыбаков и туристов, так и среди других любителей активного водного отдыха. Однако широкому распространению моторных лодок препятствует достаточно высокая стоимость непосредственно двигателей для них. Именно поэтому многих интересует вопрос замены серийно выпускаемых лодочных моторов на альтернативный, более дешевый двигатель. В качестве одного из самых популярных вариантов следует отметить изготовление лодочного мотора из триммера. Как это можно сделать – в материале далее.

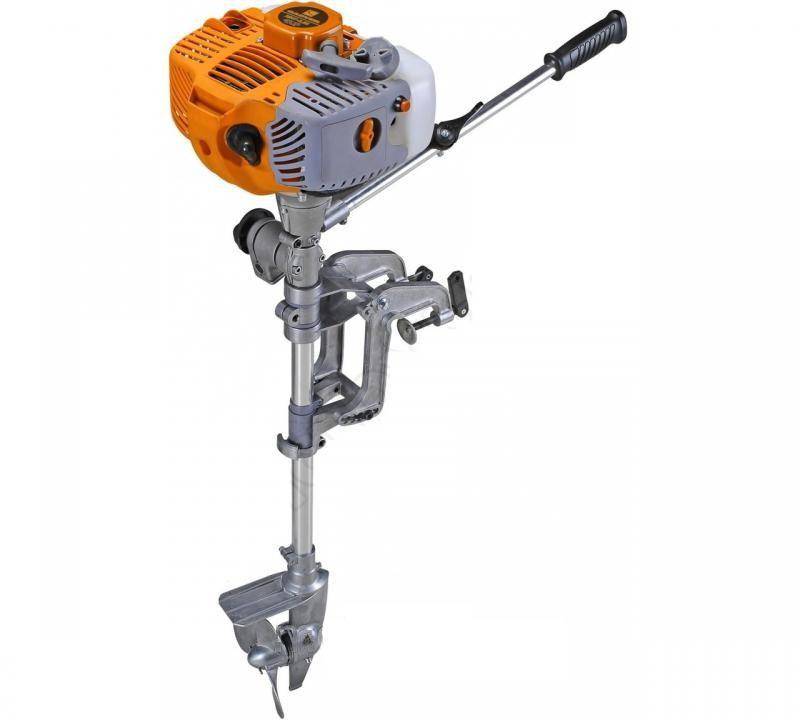

Готовый набор насадок
Сейчас продают специальные насадки для переделки триммера в лодочный мотор. Такая приставка включает все необходимое для крепления к мотору бензокосилки. К штанге монтирована ручка управления и кнопка выключателя. Рукоятка газа изготовлена с возможностью переключения скоростей и снабжена трещоткой, которая закрепляет необходимое положение.
В комплект входит приспособление для монтажа устройства на лодку. Насадку на триммер можно собрать легко, она обладает простой конструкцией. Для сборки следует присоединить трос газа к мотору, а потом зафиксировать кабель глушителя. Насадка стоит в специализированном магазине около 5 тыс. рублей.
Из чего делают самодельные моторы для лодок?
При желании мотор для легкой лодки можно изготовить самостоятельно. В большинстве случаев применяются уже готовые инструменты в качестве основы.
Зачастую применяют следующее:
- Косилка для травы идеально подходит для создания триммера. Она предназначена для длительной эксплуатации, поэтому может прослужить в течение длительного периода.
- В некоторых случаях проводится переделка строительного миксера. В этом случае в качестве источника энергии выступают аккумуляторы. Подобный вариант исполнения идеален для тихой ловли, однако он не рассчитан на длительное применение.
- Редко применяется бензиновая пила. Однако ее конструктивные особенности определяют то, что приходится проводить серьезную переделку.
Доработка триммера посредством готового набора насадок

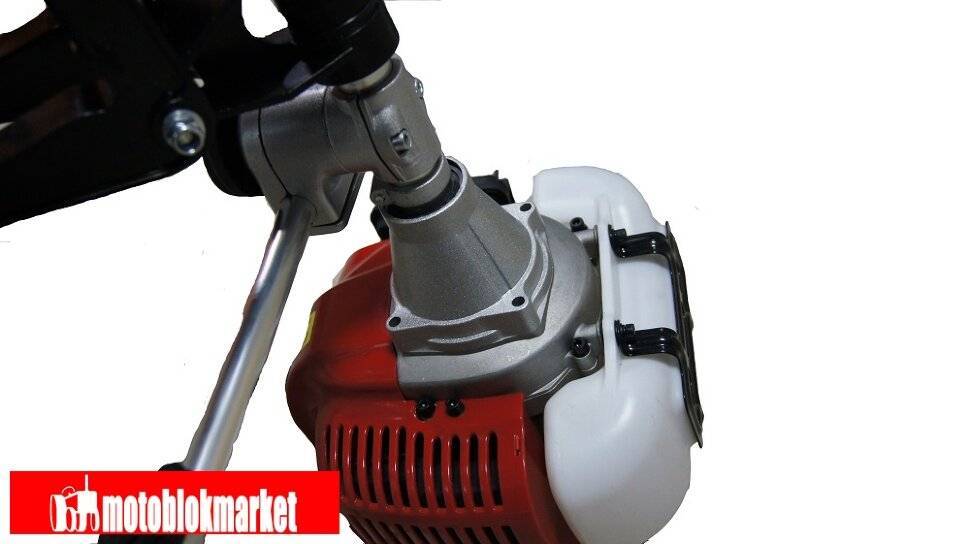

Выбор бензинового триммера в качестве основополагающего устройства для лодочного мотора, не уступающего по своим техническим характеристикам серийно выпускаемым моделям, таким как «Кентавр МЛ-5241РД» и другие, обусловлен наличием ряда узлов, которые не нуждаются в доработке. Среди них:
Мотор Кентавр МЛ-5241РД
- экономичный двигатель внутреннего сгорания;
- штанга, оснащенная жестким валом;
- механизм запуска мотора (стартер);
- неокрашенный топливный бачок, чтобы была возможность визуального контроля количества горючей смеси.
Выбирая триммер, чтобы превратить его в двигатель на лодку, следует определиться с его мощностью. Например, для небольшого резинового плавсредства «Уфимка-22» подойдет триммер мощностью 0,7-1,0 кВт. Плавсредство, оснащенное таким агрегатом, сможет развить скорость порядка 5-8 км/час. Если же необходимо привести в движение более тяжелую лодку, то понадобится триммер помощнее.
Превратить триммер в лодочный мотор можно различными способами. Например, можно купить набор готовых деталей, необходимых для доработки, и воспользоваться прилагаемым к нему руководством. С его помощью в течение непродолжительного времени (не более 1 часа) можно превратить мотокосу в движок на лодку.
В комплект к насадкам для переделки триммера в мотор на плавсредство входят такие детали:
- гребной винт;
- специальный привод-приставка, который изготавливается из нержавейки;
- набор переходников и насадок для разных типов триммеров (универсальных);
- рукоятка управления (румпель), оснащенная кнопкой глушителя и ручкой регулировки газа;
- струбцина для крепления триммера на транец плавсредства и пр.
Цена такого комплекта, как правило, не превышает 5000 рублей, но сам двигатель в его состав не входит.
Преимущества и особенности переделки триммера в лодочный мотор
Применение имеющейся в хозяйстве бензокосы имеет ряд преимуществ. Во-первых, владелец лодки не станет переплачивать за купленный в магазине дорогостоящий мотор. Во-вторых, мотор для лодки из мотокосы потребляет гораздо меньше топлива, чем специализированные лодочные двигатели. В-третьих, двигатель от бензокосы обладает на порядок меньшими габаритами, чем купленный в магазине лодочный мотор. Существует и ряд других факторов, вынуждающих рыбаков использовать триммер вместо лодочного мотора.
К ним относится:
- высокая надежность двигателей современных триммеров;
- полная герметичность внутри корпуса;
- наличие всех необходимых для управления самодельного двигателя элементов;
- наличие встроенного бака.
Благодаря всем этим факторам лодочный мотор из мотокосы пользуется самой большой популярностью среди энтузиастов.
В процессе переработки двигателя от бензокосы в лодочный мотор крайне важно учесть, что этот силовой агрегат производился для иных целей. Двигатели на триммерах работают при маленьких крутящих моментах, но, на достаточно больших оборотах
В случае со специализированным лодочным двигателем все происходит наоборот. В связи с этим для переделки мотора от триммера потребуется подготовить чертежи, оборудование и соблюдать определенный порядок действий.
Несмотря на некоторые сложности при переделке, именно в триммере присутствуют все детали, необходимые для изготовления лодочного мотора – встроенный стартер и рычаг газа, штанга с жестким валом и полупрозрачный топливный бак.
Готовый набор насадок
На данный момент существуют готовые насадки на бензокосу, позволяющие с минимальными усилиями переоборудовать вашу косилку в мотор для лодки.
Приставка уже имеет готовое решение для крепления ее к бензиновому двигателю триммера.
Также к штанге прикреплена рукоятка управления с кнопкой глушителя. Рукоятка газа выполнена по подобию велосипедной (имеется ввиду велосипед с переключением скоростей) и имеет трещотку, фиксирующую выбранное положение.
В данный набор даже входит специальная струбцина, предназначенная для закрепления всей конструкции на лодку (на транец судна).
Насадка на триммер собирается без затруднений, поскольку конструкция ее очень проста. Остается лишь:
подсоединить тросик газа к двигателю;
соединить провода глушителя, и агрегат готов к работе.
Если почитать отзывы в интернете об этом приспособлении, то, в основном, они положительные.
Стоимость данной насадки для триммера колеблется в районе 5000 рублей.
Вопросы и ответы
Почему нельзя сохранить штатный гибкий вал в штанге.
Заменять гибкий вал на стальной штырь приходится по причине большой нагрузки на такую систему передачи крутящего момента. Под нагрузкой гибкий вал из-за скручивания не сможет вращаться равномерно, лодка будет перемещаться рывками. Кроме того, в подобном режиме штатный вал триммера проработает совсем недолго.
Чем заводской винт из магазина лучше самодельного?
Покупной винт имеет выверенную форму, позволяющую добиться максимального КПД всей конструкции. Кроме того, лодочные винты зачастую продаются в комплекте со необходимыми крепежными элементами втулками. Это упрощает переделку триммера в лодочный двигатель, однако требует определенных финансовых вложений.
Можно ли использовать винт большего, чем 100 мм диаметра?
Да, это возможно, причем даже получится добиться большей скорости движения. Однако в этом случае конструкцию придется дооснастить редуктором, поскольку мощности двигателя триммера не хватит для вращения крупного винта. Можно использовать редуктор от триммерной головки. Для его крепления потребуется еще пара струбцин. Чтобы продлить срок службы редуктора, необходимо следить за постоянным наличием смазки в его корпусе.
Что такое насадка для переделки триммера в лодочный мотор?
Моторы для легких лодок часто изготавливаются из триммера.
Основными можно назвать следующее:
- Большое распространение получила струбцина для установки самодельной конструкции с триммером на подготовленном транце лодки. Этот вариант считается более доступным, однако при этом характеризуется повышенной эффективностью в применении. Особая конструкция позволяет применять устройство в качестве гребного винта. При выполнении обычной функции мотора механизм обладает небольшими размерами, легко устанавливается и снимается, что и определяет весьма широкое распространение.
- Гребной винт. Этот вариант исполнения немного сложнее предыдущего, но в продаже уже есть готовые механизмы, характеризующиеся повышенной эффективностью в применении. Не рекомендуется проводить самый мощный вариант исполнения, так как из-за возникающей тяги легкая лодка ПВХ может просто перевернуться. Зачастую в комплект поставки включается специальный привод, изготавливаемый при применении коррозионно стойкой стали, а также некоторые переходники, которые делают триммер практически универсальным лодочным мотором.
- Еще одним распространенным вариантом назовем переделку стандартной косилки в мотор, применяемый для создания тяги. В этом случае рекомендуется отдать предпочтение распространенным триммерам, для работы которых требуется бензин. Относительно небольшой вес, который составляет 4,5 кг, является существенным преимуществом подобного варианта исполнения.
Отметим! При выборе следует учитывать принцип действия конструкции. Неправильный триммер не сможет прослужить в течение длительного периода.
Принцип работы
При рассмотрении триммера следует уделить внимание тому, что подобный механизм обеспечивает высокую скорость вращения лопастей. За счет этого обеспечивается высокая скорость перемещения лодки по воде
К особенностям принципа работы можно отнести следующие моменты:
- Лопасти вывернуты наружу.
- Устанавливаемый мотор в верхней части передает вращение лопастям.
- Для повышения надежности вал, который соединяет двигатель с лопастями, располагается в защитной трубе.
Отметим! Чем выше находится триммер, тем выше развиваемая скорость. Главным недостатком подобного мотора можно назвать сильный шум на момент работы. Этот фактор весьма важен на момент рыболовной ловли, так как шум может распугать всю добычу.
Преимущества использования триммера
У триммера есть довольно большое количество преимуществ, которые определяют его распространение.
Основными назовем следующее:
- Относительно невысокая стоимость.
- Простота монтажа и демонтажа.
- Небольшой вес.
- Высокая скорость, достигаемая при движении.
- Высокий показатель мощности, зачастую избыточный.
- Экономичный.
- Изначально имеются ручка газа и стартер.
- Есть специальная нога, которая позволяет регулировать мощность устройства.
Эти и многие другие качества определяют довольно широкое распространение триммеров в последнее время.
Модель из бензопилы
Собрать модель из бензопилы можно, если в наличии есть готовый дейдвуд. Также для модели потребуется хорошая стойка. Самостоятельно изготовить ее из трубы довольно сложно. Винты используются чаще всего небольшого размера. Однако в данном случае многое зависит от мощности бензопилы. Непосредственно струбцина фиксируется за стартером. Для того чтобы защитить устройство от воды, используется кожух.
Для фиксации стойки применяется длинный шток. Припаивать его следует в вертикальном положении. Самодельные лодочные моторы из бензопилы с водяными помпами в наше время встречаются редко
Также важно отметить, что струбцина должна фиксироваться вместе с металлическими уголками. Некоторые для этого используют винты или зажимы
Мотор для лодки своими руками
Проще всего сделать мотор для лодки из триммера с прямой штангой и жестким валом. В случае, если ваш агрегат имеет изогнутую штангу, то ее придется переделывать.

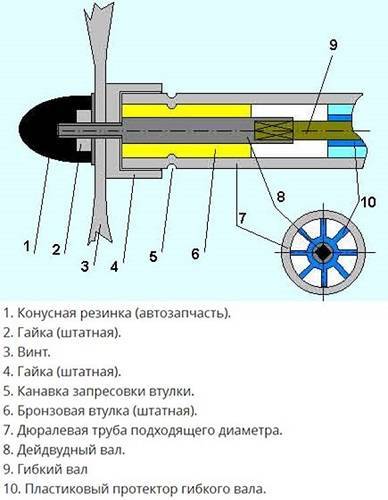

Переделка изогнутого вала
Прежде всего, необходимо достать штатную гайку под номером 2, показанную на схеме ниже. Она выглядит как цилиндр высотой 2 см с нарезанной внутри него резьбой.
Важно! Все открученные гайки необходимо сберечь, поскольку в них нарезана нестандартная резьба (не метрическая и не дюймовая)
Далее, переделка штанги производится следующим образом.
- Извлеките из штанги металлический гибкий вал (9) и дейдвульный вал (8), раскрутив гайку (4).
- Поскольку конец гнутой штанги не содержит никаких подшипников, а их роль выполняет бронзовая втулка (6), то ее требуется вырезать.
- После того, как бронзовая втулка (6) будет извлечена, потребуется выбить пластиковый протектор (10). Так как труба металлическая и изогнутая, выровнять ее не удастся, можно смело ее выбросить.
- Подберите вместо выброшенной трубы дюралевую, с похожим диаметром (внутренним). Будет лучше, если диаметр будет чуть меньше диаметра извлеченной ранее втулки.
- В трубу необходимо впрессовать втулку (6) из бронзы. Возможно, потребуется немного расточить трубу.
- Отпрессуйте втулку по канавке (5) с помощью молотка. Делать это нужно очень аккуратно, не прилагая больших усилий, дабы не деформировать втулку (6).
- Протектор (10) подрезается до нужного диаметра и плотно вставляется в штангу.
- В случае, когда выбранная вами трубка будет иметь большой наружный диаметр, и вы не сможете вставить ее в отверстие моторной головки, то придется проточить ее до нужного размера.
- Вместо гибкого вала можно взять стальной пруток и соединить его с дейдвульным валом (потребуется помощь токаря).
- Винт закрепляется на валу с помощью гайки (2).
- Штанга с внутренним валом крепится к мотору с помощью переходников, изготовленных специально в токарной мастерской. Универсального чертежа переходников не существует, поскольку в разных моделях триммеров могут быть свои конструктивные особенности.
Использование редуктора от болгарки
Также для самостоятельного изготовления лодочного мотора на базе триммера часто используется редуктор от болгарки, но с некоторыми доработками.
- Необходимо разобрать редуктор, и вместо вала с шестерней заказать у токарей новый, более длинный (соответственно штанге триммера). Конец вала изготавливается аналогично извлеченному (короткому), чтобы можно было использовать те же подшипники и шестерню.
- Желательно в месте, где установлен подшипник, установить сальник, чтобы вода не попадала в редуктор.
- Корпус редуктора скручивается с применением уплотнительной резинки и герметика.
- Внутрь редуктора можно залить смазку, либо обильно покрыть шестерни густой смазкой.

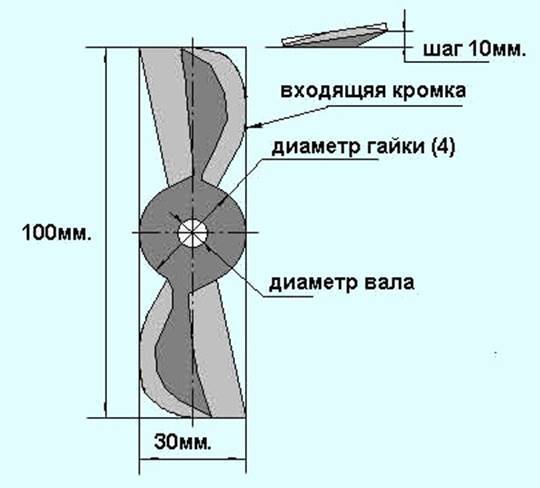

Изготовление винта
Чтобы изготовить винт для лодочного мотора, можно использовать небольшой кусок дюраля толщиной 2 мм. Для винта понадобится полоса шириной 30 мм и длиной 100 мм. Изготовьте ее согласно чертежу, приведенному ниже.
Под шагом винта подразумевается следующее: если разместить пропеллер на столе, то от его поверхности до лопасти должно быть расстояние, равное 10 мм. Угол наклона лопастей несложно регулируется с помощью пассатижей, после предварительного отжига дюраля.
Данный вариант не является окончательным, и в интернете можно найти массу чертежей винтов с двумя лопастями, с тремя лопастями, а также разных габаритов. В каждом случае размер пропеллера подбирается индивидуально.
Приставка К Триммеру Лодочный Мотор
Моторный лодочный мотор
Идея легкого подвесного мотора для маленькой лодки, включая резину, представляет интерес для многих рыбаков и не только. Мотор, который мог бы стать альтернативой электрическому двигателю с тяжелыми и дешевыми батареями и низким запасом мощности плюс отсутствие возможности подзарядки на природе. мечта для многих. Если вы добавите относительно небольшую цену и универсальность, тогда есть возможность использовать ее для других полезных целей. затем мотор триммера (мотоциклы или газонокосилки, назовите его, как хотите). очень неплохой вариант. И если у триммера у вас уже есть, тем больше было бы хорошо использовать его в виде двигателя для лодки. Почему триммер? Легкий, современный, «низкопотенциальный», со встроенным топливным баком, с готовым управлением: ручка газа, стартер. Есть даже длинная «нога», что еще нужно?
И необходимо адаптировать этот аппарат к лодке, чтобы он выполнял функции лодочного двигателя. И здесь есть разные варианты.
Первый, самый простой, хотя и не самый дешевый. мы покупаем необходимые детали.
— Зажим для крепления самодельного подвесного мотора от триммера к транцу лодки
Хотя вы не должны покупать готовые, вы также можете сделать это самостоятельно. Маленькое воображение и прямые руки.
— Винт гребного винта. Это немного сложнее, но не безнадежно. В первом варианте мы просто покупаем готовый комплект. Да, есть такие наборы для использования триммера в качестве лодочного двигателя, хотя в магазине вы вряд ли встретите такие вещи, и заказ через Интернет не будет проблемой. Комплект включает в себя привод из нержавеющей стали и кучу адаптеров к гибкому валу триммера. Адаптеры позволяют не думать о выборе конкретной модели триммера, то есть они универсальны, и это радует. Кстати, зажим часто также входит в комплект, поэтому, если вы решили купить, сначала укажите состав комплекта, чтобы бюст с зажимами не сработал.
READ Как Правильно Намотать Леску На Триммер Хутер
Вложение в motokose объясняется в инструкциях и занимает не более 30 минут со всей подготовительной работой.
Все. Вы можете проверить готовность подвесной мотор и установить на лодке.
У вас есть триммер, но нет лодки. Мы делаем собственную лодку своими руками. главное, были бы руки
Изготовление крепления для установки мотора на судно
Установить самодельный лодочный мотор из бензокосы можно при помощи готовой струбцины. Но если в гараже у вас завалялась старая ручная мясорубка, изготовить крепление для двигателя, с помощью которого его можно будет установить на транец, не составит большого труда:
- При помощи болгарки вырезать нижнюю часть мясорубки и просверлить отверстие диаметром 12 мм в поперечной плоскости корпуса.
- У шпильки диаметром сечения 12 мм и длиной 100 мм сплющить один конец и просверлить в получившейся плоскости отверстие диаметром 6 мм.
- Вставить в полученное отверстие болт с подходящим диаметром сечения. На него будет насаживаться колечко триммера, предназначенное изначально для крепления ремня.
- Теперь самодельное крепление можно соединять с транцем лодки с помощью шпильки и гайки. Установить мотор и зафиксировать соответствующей гайкой.
Преимущества и недостатки применения триммера
Рассмотрим, в чем состоят преимущества использования триммера:
- Не придется покупать дорогой лодочный мотор.
- ДВС, сделанный из триммера, тратит меньше бензина, чем лодочный мотор.
- Двигатель от бензокосы более компактный, чем заводской мотор для лодки.
- Двигатель бензокосы обладает высокой прочностью, герметичностью корпуса, наличием встроенного бака.
- Он имеет все узлы, которые нужны для управления самодельным мотором: стартер, газовый рычаг, штангу, вал, емкость для топлива.
Не стоит забывать и про минусы такой переделки:
- Бензиновый двигатель от триммера маломощный, и плыть с его помощью на лодке против течения будет сложно, или невозможно вовсе. По этой же причине он не справится с тяжелым судном.
- Мотор для лодки, сделанный из мотокосы, подойдет для передвижения по водоемам со стоячей водой, что может не подойти любителям активной рыбалки на реке.
- Также немаловажным минусом является повышенный уровень шума мотора триммера, а некоторые модели могут дымить.
Мотор для лодки своими руками
Можно выполнить самодельный лодочный мотор из триммера. Вначале следует приготовить материалы и инструменты:
- триммер мощностью 3 л.с.;
- стальной лист толщиной 2 мм для винта;
- сварочный аппарат;
- крепления;
- струбцина для установки двигателя на борт лодки;
- болгарка;
- дрель.
Нужно выяснить величину винта, которая зависит от мощности и массы лодки с грузом. Нужно учитывать, что винт размерами 3х10 см, установленный на ДВС, может перевозить лодку с пассажирами общим весом до 120 кг.
Этапы работы по изготовлению мотора из бензокосилки:
- Чтобы сделать мотор для лодки, сначала надо переделать гнутый вал.
- Потом изготовить винт.
- Заменить пластмассовую накладку двигателя переключателем.
- Прикрепить вал к двигателю от косилки.
Переделка изогнутого вала
Сначала нужно переделать изогнутый вал. Для этого нужно взять гайку высотой 2 см в форме цилиндра с нарезкой внутри. Отвинченные гайки и болты надо сохранить, так как у них нестандартная резьба. Потом переделывают штангу с жестким валом. Вытаскивают из штанги гибкий вал, сняв гайку.
Конец штанги не имеет подшипников, их заменяет втулка, поэтому ее нужно вырезать. Изъять протектор. Так как труба из металла изогнута, выровнять ее трудно, поэтому использоваться она не будет. Вместо нее следует подобрать дюралевую трубу такого же диаметра, или меньшего, чем диаметр втулки.
В трубу устанавливают бронзовую втулку. Для этого нужно слегка расточить трубу. Затем следует аккуратно отпрессовать втулку по канавке молотком. При этом не рекомендуется прилагать усилия, чтобы втулка не испортилась. Протектор режут до нужного диаметра и ставят в штангу. Если трубка имеет большой диаметр и трудно поставить ее в отверстие головки ДВС, то следует обточить ее до необходимых размеров.
Вместо гибкого вала возьмите стальной прут и соедините его с валом двигателя. Потом закручивают на вал винт и закрепляют гайкой. Затем надо зафиксировать к двигателю штангу с внутренним валом при помощи переходников. Их нужно выполнить в токарной мастерской. Разные модели косилок могут иметь особенности, которые нужно учитывать.
Использование редуктора от болгарки
Для создания двигателя на лодку на базе сенокосилки часто используют редуктор от болгарки. Его нужно доработать. Вал с шестерней надо заменить на более длинный, который будет соответствовать штанге. Конец вала выполняют по аналогии с извлеченным коротким валом для того, чтобы можно было применять те же подшипники.
В местах установки подшипника монтируют сальник, который будет предохранять угловой редуктор от попадания воды. Корпус редуктора скручивают при помощи герметика. В редуктор наливают смазку, чтобы покрыть шестерни.
Изготовление винта
Для создания винта нужна полоса дюраля длиной 100 мм и шириной 30 мм. Если положить винт на стол, то от него до лопасти должно быть 10 мм. Угол наклона лопастей винта надо отрегулировать пассатижами. Перед этим выполняют отжиг дюраля. Можно изготовить винты с 2 или 3 лопастями, различных размеров. Габариты пропеллера следует подбирать индивидуально.
Как сделать лодочный мотор своими руками из триммера?
Чтобы собрать мотор из триммера на лодку, изготовителю потребуется подготовить следующее оборудование и материалы:
- бытовая мотокоса;
- струбцина. Если ее нет, то можно воспользоваться любым другим креплением для надежной фиксации мотора на лодке;
- лист дюралюминия, толщина которого не должна составлять менее 2 мм;
- сварочный аппарат;
- комплект крепежей;
- набор отверток и гаечный ключей.
Для сборки самодельного гребного винта изготовителю потребуются чертежи. В них должны быть указаны точные размеры лопастей и способ их фиксации на оси.
При этом нужно помнить, что чем ниже мощность используемого привода и масса лодки, тем меньше должны быть лопасти. К примеру, для лодки с массой не более 120 кг подойдет винт с лопастями 10×3 см.
После подготовки оборудования и тщательного изучения чертежей можно приступать к сборке самоделки.
Алгоритм работы должен выглядеть следующим образом:
- В первую очередь изготовителю потребуется доработать гнутый вал. Сначала нужно демонтировать заводскую гайку, помещенную в бобину с предварительно намотанной леской. Сама гайка по форме напоминает небольшую 2-сантиметровую трубку с внутренней резьбой. При необходимости, ее можно разделить на 2 небольшие полноценные гайки. Во время демонтажа крепежных деталей нужно быть крайне осторожным, чтобы не потерять их. Если это случиться, то найти другой подходящий крепеж уже не получиться;
- После демонтажа гайки потребуется демонтировать пластиковую накладку, расположенную на кнопке газа. На конце штатной изогнутой штанги нет роликовых подшипников. Они заменены обыкновенной бронзовой втулкой, которую нередко называют подшипником скольжения. Его нужно аккуратно извлечь. Перед этим потребуется отвинтить гайку, а также снять дейдвудный и металлический валы из трубки;
- Затем нужно перейти к выбиванию пластикового протектора, расположенного на гибком валу. В дальнейшем стальную трубу можно будет выбросить, так как выровнять ее подручными средствами не получиться. Ее можно заменить дюралюминиевой трубкой, обладающей тем же диаметром. В нее потребуется установить бронзовую втулку, которую потребуется переместить по канве при помощи молотка. Далее нужно взять предварительно обрезанный по диаметру пластиковый протектор, и установить его на трубу;
- Следующим шагом станет изготовление винта. Для этого необходимо вырезать дюралюминиевые лопасти и заточить их кромки. После этого каждую лопасть потребуется отогнуть вверх на 1 см, чтобы шаг винта получился не менее 10 см. Закрепить готовое приспособление можно при помощи гайки;
- Далее нужно установить на лодочный мотор из мотокосы велосипедный переключатель скоростей, который заменит штатную пластиковую накладку. После этого потребуется установить глушитель, который будет отводить выхлопы двигателя подальше от водителя лодки;
- Чтобы закрепить лодочный мотор из бензокосы, необходимо воспользоваться двумя листами фанеры. После этого останется зажать вал, используя для этого 4 винта. Во время перевозки лодочного мотора из триммера вал можно будет снять.
После того, как самодельная насадка будет готова, ее потребуется обкатать. Для этого нужно приготовить топливную смесь из свежего бензина и моторного масла в соотношении 40:1. После этого потребуется залить готовую смесь в штатный бак лодочного двигателя, завести его, и дать ему выработать 1 полный бак горючего на холостых оборотах. После обкатки самодельный лодочный мотор из триммера будет полностью готов к работе.
Стоит ли покупать насадку для переделки триммера в лодочный мотор
На этот вопрос однозначного ответа дать невозможно, так как кто-то очень привык к моторам на лодки, а другие их никогда не использовали. При этом, если вы хотите себе действительно мощную лодка, тогда естественно самым выгодным и эффективным решением будет установка стандартного триммера. Но стоит учитывать, что данный вариант является универсальным. Как уже говорилось выше – самое главное грамотно совместить.
Многие специалисты рекомендуют лопасти, аналогичные лопастям вашего старого мотора
Очень важно, что устанавливать необходимо в точном соответствии с инструкцией
Кроме этого, следует обратить свое внимание и на тот момент, что с собой обязательно нужно брать дополнительное топливо, а также как и обычной газонокосилке следует давать возможность “отдохнуть” поскольку из-за очень длительного использования, триммер-мотор может просто выйти из строя прямо на воде
