Направляющая для циркулярки своими руками

Исполнение первое

Берется рейка из упомянутого выше уголка длиной 450 мм. Для правильной разметки эта заготовка помещается на десктоп циркулярки так, что широкая планка параллельна режущему диску пилы. Узкая планка должна находиться на рабочем столе с противоположной от диска стороны, как это показано на рисунке. В узкой полке (шириной 41 мм) уголка на расстоянии 20 мм от торца размечаются центры трех сквозных отверстий диаметром 8 мм, расстояния между ними должны быть одинаковыми. От косильной лески расположения размеченных центров отмечается на расстоянии 268 мм леска расположения центров еще трех сквозных отверстий диаметром 8 мм (с одинаковым расстоянием между ними). На этом разметка завершается.

После этого можно приступать непосредственно к сборке.

• Сверлятся 6 размеченных отверстий диаметром 8 мм, надфилем или наждачной бумагой обрабатываются заусенцы, неизбежно создающиеся при сверлении.
• В крайние отверстия каждой тройки запрессовываются по два штифта 8х18 мм.
• Полученная конструкция кладется на рабочий стол таким образом, чтобы штифты вошли в пазы, предусмотренные конструкцией стола циркулярной пилы, по обе стороны пильного диска перпендикулярно его плоскости, узкая планка уголка располагается на плоскости рабочего стола. Все приспособление свободно передвигается по поверхности стола параллельно плоскости пилящего диска, штифты выполняют роль направляющих, предотвращают перекос упора и нарушение параллельности плоскостей диска циркулярки и вертикальной поверхности упора.
• Снизу рабочего стола в пазы и средние отверстия между штифтами упора вставляются болты М8 так, чтобы их резьбовая часть вошла в прорезь стола и отверстия рейки, а головки болтов уперлись в нижнюю поверхность стола и оказалась между штифтами.
• С каждой стороны поверх рейки, представляющей собой параллельный упор, на болт М8 навинчивается барашковая или обычная гайка М8. Таким образом достигается жесткое крепление всей конструкции к рабочему столу.

• отпускаются обе гайки-барашки;
• рейка перемещается до требуемого расстояния от диска;
• фиксируем рейку гайками.

Рейка перемещается параллельно рабочему диску, так как штифты, выполняя роль направляющих, предотвращают перекосы параллельного упора относительно пильного диска.

Эта конструкция может быть использована только при наличии на рабочем столе циркулярной пилы пазов (прорезей) по обе стороны от диска перпендикулярно его плоскости.

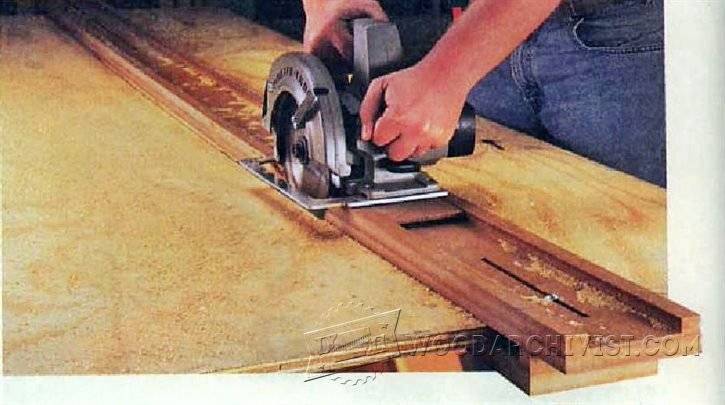

Изготовление шины из ламината

Этот способ изготовления каретки для циркулярки своими руками самый простой для исполнения, в нем используются легкодоступные исходные материалы.

Требуются:

• лист ламината;
• несколько саморезов;
• листок бумаги А4.

Из ламината делаются три заготовки. Одна из них будет служить основой для направляющей. Две других вырезаются в форме двух полос, длиной приблизительно полметра каждая. У обеих фрезой выравниваются кромки с одной стороны. С помощью саморезов полосы крепятся между собой параллельно ровными краями. Ширину паза между ними выверяют, используя бумажный листок формата А4, вставив его в приспособление и прокрутив.

На подошву циркулярной пилы шина закрепляется с помощью крепежей бокового упора. Если гарантийный срок пилы уже истек, для большей надежности крепления можно использовать корпус циркулярки, проделав в нем дополнительно еще одно отверстие.

Перед началом работы самодельная направляющая должна быть выдвинута впереди ручки дисковой пилы. При этом нужно, чтобы направляющая оказалась закрытой носом подошвы на несколько сантиметров. Для идеальной совместимости краев направляющих полос с метками на материале нужно диском для резки ламината аккуратно отпилить неровности полос.

Упорная линейка простой и понятный элемент

Такой вид шины как упорная линейка является наиболее простым, лёгким в изготовлении и применении. При её изготовлении необходимо помнить, какой бы простой не была конструкция она должна обеспечивать надёжность и безопасность. Качественно изготовленная упорная линейка может применяться для электрического лобзика, ручной циркулярной пилы, простой ручной пилы. Изготовление производиться по следующей последовательности.

1. Подготовить деревянную или фанерную полоску. Ширина должна превышать ширину площадки применяемой дисковой пилы на 20 сантиметров.
2. Из этой полоски изготавливают линейку. Оставшийся лист фанеры используют для изготовления основания.
3. Готовую конструкцию прикручивают к основанию. С этой целью используют саморезы по дереву.
4. Выступающую часть линейки аккуратно обрезают. Края следует отфрезеровать.

Упорная линейка

Приступая к работе с готовым инструментом целесообразно провести несколько пробных распилов на второстепенных деревянных изделиях. Необходимо привыкнуть к тому, что двигая пилу по длине линейки, следует прикладывать различные усилия. Поэтому следует приобрести определённый опыт. Затем приступать к чистовому распилу.

Для чего нужны упоры для торцовочной пилы

Всевозможные дополнительные приспособления: упоры, струбцины, элементы крепежа применяются для надежной фиксации заготовок. Упор для торцовочной пилы помогает производить точную распиловку поперёк волокон древесины. Заводской упор имеет один недостаток, который существенно снижает область применения. Распил не может быть выполнен больше ширины, установленной фирмой производителем. Данный параметр индивидуален. Распил досок большей ширины требует жёсткого закрепления упора.

Направляющая шина – что это

Если говорить по сути, то направляющая шина является рельсом, который помогает обеспечивать скольжение ручного циркулярного инструмента назад и вперед, и при этом не дает инструменту отклониться от линии распиливания. Но правильно выполненная направляющая не только будет обеспечивать ровность реза, а еще поможет уменьшить число сколов в участке соприкосновения материала и пилы.

Выносная каретка и стусло являются самыми сложными в исполнении. Шина из фанеры или та, которая сделана из профиля будут куда проще по конструктивным особенностям, но это совсем не означает, что распил, который выполнен с его помощью, будет не столь качественным. Разница между такими разновидностями по большей части в том, насколько удобно использовать тот или иной прибор.

Нюансы при работе

В завершении приведем несколько тонкостей, которые полезно знать, если хотите сделать самодельную каретку для циркулярной пилы:

1. На опорную стенку в месте, где диск проходит сквозь нее, рекомендуют установить толстый брусок, который не даст пиле выскочить за край стенки, что может привести к травме.
2. Для того чтобы придать конструкции большее скольжение рекомендуют зачистить полозья наждачной бумагой, а пазы периодически смазать огарком свечи (из парафина или стеарина). Иногда берется воск, но его использовать не рекомендуют, так как стаивания при эксплуатации, он липнет к полозьям.
3. Перед нанесением клея на детали, продувайте конструкцию от частиц деревянной пыли и стружки, чтобы избежать неровностей после склеивания.
4. Пропилив стенки, убедитесь, что пила свободно проходит сквозь них. Для этого можно сделать пропиленное отверстие немного больше толщины диска.

Изготовив таким нехитрым способом торцевую каретку в условиях домашней мастерской, под рукой у мастера будет удобный в обращении, универсальный инструмент, которому найдется применение в большинстве видов столярных работ.

Определение параметров сделанной своими руками циркулярки в домашних условиях

Первостепенная задача – выбрать мощность будущей стационарной циркулярки. Обычно для домашнего пользования рекомендуют устройства мощностью до 850 Вт. Если предполагается не выполнение ремонтных работ, а постройка, например, бани или дачи, вследствие чего понадобится распиливать много материала, то можно применить двигатель мощностью 1250 Вт. Устройство с более высоким показателем не рекомендуется, поскольку такие мощные циркулярки требуют не только основательной подставки-стола, но и фиксирования последнего к полу путем крепления или бетонирования.

Важной характеристикой является глубина распиливания. В домашних устройствах она не должна превышать 8 см. На самом деле такого показателя вполне достаточно для распиливания досок, фанеры или древесных плит

На самом деле такого показателя вполне достаточно для распиливания досок, фанеры или древесных плит.

При изготовлении своими руками мини-циркулярки или же полномасштабной распиловочной конструкции обязательно следует учитывать частоту вращения. Если предполагается просто резать доски для изготовления определенных деревянных элементов, то можно ограничиться двигателем с невысокой или средней частотой. Если нужны идеально ровные и чистые спилы, то лучше использовать высокооборотный мотор. Оптимальным показателем для домашнего электроинструмента считается частота 4500 об/мин.

Двигатель в циркулярке в большинстве случаев используется из того, что имеется в запасе

Обязательно следует учесть высоту, на которой будет располагаться пусковая кнопка. Место ее размещения должно быть удобным для нажатия.

Ручная циркулярка как основа самодельной конструкции

Одним из наиболее популярных инструментов, на основе которых в домашних условиях создаются самодельные пильные конструкции, является дисковая пила (ручная циркулярка). Этим электромеханизмом при помощи круглого диска выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле. Инструмент довольно простой, имеет в наличии все основные элементы, позволяющие сделать из дисковой пилы своими руками циркулярку.

Дисковая пила состоит из следующих частей:

• электродвигателя;
• одной или двух ручек;
• защитного кожуха;

Ручной циркуляркой выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле

• удерживающей платформы (для возможности выставления диска);
• расклинивающего ножа (предупреждает застревание пильного диска в древесине).

Ручные циркулярки выделяются среди других подобных инструментов и некоторыми техническими особенностями. Например, глубину и угол распила допустимо изменять непосредственно в ходе работы. Особые возможности дают погружные пилы. Ими можно выполнять изолированные фрагментарные пропилы необходимого размера.

Точность, качество пиления ручной циркулярки зависят от количества зубцов на диске и от угла их заточки. При большом количестве зубьев качество выше, но несколько снижена производительность.

При изготовлении циркулярки своими руками из ручной дисковой пилы необходимо обращать особое внимание на мощность двигателя

Это очень важно при намерении выполнять значительные объемы работ. Имеет значение и общий вес пилы. Легкие модели подойдут для эпизодических распиливаний

Легкие модели подойдут для эпизодических распиливаний

Имеет значение и общий вес пилы. Легкие модели подойдут для эпизодических распиливаний.

Глубину и угол распила допустимо изменять непосредственно в ходе работы циркулярки

Назначение

Человек, имевший дело с дисковой пилой, знает, как сложно обеспечить ровный рез. Хоть и стараешься направить инструмент по разметке, он так и норовит вильнуть. Если это происходит, оказывается, что время потрачено впустую, а материал испорчен.

Некоторые выходят из положения путем крепления парой струбцин планки по линейке. Но с ручной циркулярной пилой данный метод неудобен, потому что струбцины задевают инструмент.

Другие доводы в пользу направляющей:

• С использованием правила все время требуется подправлять его. Инструмент устанавливается с маленьким отступом от линии распила, и тогда диск идет точно по линии. Этот метод подходит в случае единичных работ. При необходимости совершения множества точных распилов занимает много времени.
• Фирменная шина сконструирована таким образом, что край ее четко совпадает с линией распила. Остается лишь совместить две полосы и приступить к работе.
• Качественные шины проклеены дополнительно мягкой лентой, которая предупреждает скол материала, МДФ или ламината, например.
• Неудобно одновременно пилить и следить за положением правила. Передавливание или недостаточное нажатие испортит материал. Циркулярная пила с направляющей шиной требует лишь продвижения пилы вперед.

Необходимые инструменты

Для того чтобы сконструировать каретку для циркулярной пилы своими руками и с комфортом использовать ее затем в условиях домашней мастерской, прежде всего, следует подготовить набор материалов и инструментов для ее изготовления:

• Стационарная циркулярная пила на распилочном столе;
• Шуруповерт или дрель, а также ручной фрезер;
• Монтажный клей – подойдет эпоксидная смола;
• Ножовка или болгарка – может понадобиться, что отпилить выступающие детали конструкции;
• Шурупы-саморезы, чтобы закрепить части изделия;
• Металлические гайки по диаметру меньше толщины отверстия профиля – они будут ненадолго в него засыпаны;
• 2 П-видных профтрубы-швеллера из металла (например: алюминий);
• Две рейки из фанеры или дерева – они послужат направляющими. По толщине они должны свободно входить в П-отверстие профиля;
• Квадратная тонкая фанерная планка для основания;
• Две деревянные стенки – для изготовления упорных стенок каретки.

Справка. Дополнительно рекомендуется держать «наготове» пылесос, чтобы продувать конструкцию от стружек и деревянной «пыли» после распила или сверления.

Крепление алюминиевых профилей

Так как каретка будет «бегать по распилочному столу», первое, что следует сделать – это направляющие пазы. Для этого берут два П-образных профиля, примерно равных длине стола. Подогнать размеры можно болгаркой.

На одинаковом расстоянии от расположения режущего диска циркулярки прочерчивают две параллельных ему косильной лески. Затем с помощью ручного фрезера выпиливают по ним П-профильные отверстия, выдувают из них стружку и с помощью клея закрепляют в них профтрубы. После того как клей просохнет – пазы готовы.

Изготовление комбинированного квадрата для резки под углом

Итак, обычная каретка с прямой протяжкой готова, но что, если мастеру потребуется пропилить что-то под другим наклоном, например 60, 40 или 30 градусов? Для таких операций понадобится дополнительный конструкционный элемент, который называют «комбинированным квадратом».

Название не случайно взято в кавычки – дело в том, что базой заготовки действительно является квадратная деревянная платформа. Ее выпиливают так, чтобы она свободно помещалась между упорами основной каретки и одной из сторон фиксировалась у нижней стенки.

После этого заготовку кроят, вырезая из нее фрагменты под нужными углами – получившиеся скосы и будут направляющими, по которым укладывают деталь, которую нужно распилить под этим углом.

«Квадрат» после изготовления жестко (на клей или саморезы) монтируют на каретку. Другой, более продвинутый вариант – в квадрате и основе каретки с помощью фрезера выпиливаются округлые пазы, которые позволяют квадрату передвигаться вдоль основания на подвижном фиксаторе. Он изготавливается из шурупа, гайки и двух металлических шайб.

Подробное видео как сделать торцовочную каретку описанную выше:

Монтаж стенок

Итак, основа готова и далее на нее устанавливаются упорные стенки. Для этого берется два деревянных бруска: один из них жестко, с помощью саморезов, фиксируется по ближнему к мастеру краю так, чтобы он был строго перпендикулярно режущей кромке диска пилы; второй закрепляется по верхнему краю, но только с одной стороны. Это нужно для того, чтобы мастер мог выровнять эту стенку строго параллельно нижней. Операция выполняется с помощью угольника.

После того, как стенки выровнены, проводится пробный распил. Он имеет две цели – с его помощью пропиливают отверстия в стенках и основании каретки, а также измерив затем распиленную заготовку, проверяют – верно ли выверен прямой угол распила.

Важно. Высота стенок должна быть достаточной, чтобы режущая кромка входила в них не более чем на ее половину, иначе во время эксплуатации каретка может разломиться – а это неоправданный риск при работе с циркулярной пилой

Материалы и инструменты для изготовления приспособлений для циркулярной пилы

Реализация своих идей потребует не сложный набор инструмента и небольшое количество не дефицитных комплектующих:

• деревянные заготовки (обычно применяют бруски толщиной 10мм или древесные материалы: фанеру, древесные плиты, ламинат);
• бруски из твёрдой древесины толщиной более 10 миллиметров (возможно применение толстой фанеры, различного рода древесных плит, например ламинат);
• метизы (шурупы, саморезы, болты, гайки);
• электрический лобзик или сама циркулярная пила;
• электрическая или ручная дрель с патроном до 10мм;
• электрический шуруповёрт или отвёртка с набором бит (в основном плоских и крестообразных);
• струбцины.

Изготовление направляющей шины

Зачем бензопиле нужны насадки

Наибольшую ценность представляет привод бензопилы. Именно он позволяет модернизировать инструмент, наделяя его дополнительными функциями. На первый взгляд может показаться, что подобные приспособления излишни. Имея в обиходе бензопилу, можно:

• спиливать засохшие мертвые деревья;
• разрезать пни на небольшие фрагменты;
• аккуратно, ровно распиливать доски для строительства всевозможных конструкций: сарая, собачьей будки, теплицы.

Насадка на бензопилу для косых срезов Однако, используя насадку, можно в значительной степени расширить функциональные/эксплуатационные возможности бензопилы. Такие приспособления позволяют:

• просверливать прорубь (незаменимо для зимней рыбалки);
• заготавливать большое количество дров на зиму;
• использовать инструмент в качестве мотора для резиновой/деревянной/металлической лодки;
• распиливать бревна не поперек, а вдоль, заготавливая пиломатериалы нужных габаритов;
• разрезать натуральный, искусственный камень, керамическую плитку;
• шлифовать, обтачивать поверхности, торцы, неровные края;
• подстригать живую изгородь, создавая причудливые геометрические фигуры;
• делать лунки в почве для предстоящих посадок;
• обрабатывать брусья, доски, бревна (вырезать пазы, чашки);
• удалять кору с лесоматериалов тонким аккуратным слоем.

Приспособление для продольного распила бревна

Преимущества использования съемных насадок для бензопилы

Вдумайтесь: раньше для выполнения всех перечисленных работ потребовалось бы не меньше 5–6 инструментов. Это неизбежно привело бы к большим денежным затратам, постоянным поездкам в хозяйственный магазин и временным потерям. К тому же действительно качественный инструмент стоит дорого, а найти его непросто.

Теперь эта проблема решается покупкой дополнительных насадок. Необходимость приобретения целого комплекта инструментов канула в прошлое. Имея в хозяйстве качественную пилу известной марки (желательно немецкой, японской), можно оснастить ее дополнительными рабочими инструментами. К другим преимуществам этих изделий стоит отнести:

1. Экономию места. Не потребуется выделять дополнительные полочки, пространство в кладовой, багажнике для хранения/перевозки нужных инструментов. Насадки компактны и легки.
2. Простоту установки. Смена рабочего инструмента происходит быстро, не требует больших усилий. С развитием навыка замена одной насадки на другую будет занимать считанные минуты.
3. Экономию денег. В среднем стоимость насадок в 2-3 раза ниже соответствующего инструмента/оборудования. Некоторые приспособления и вовсе заменяют станки (например, насадка для продольного распила).
4. Качество. С технической точки зрения насадки ничем не уступают по характеристикам полноценному инструменту.
5. Высокую мощность. Бензопилы изначально разрабатываются с учетом повышенных эксплуатационных нагрузок, а потому их привод выделяется отличной производительностью. Следовательно, любая используемая насадка наследует данный показатель.

Использование различных насадок позволяет сэкономить на инструменте Воспользовавшись насадками, можно решать широкий спектр задач — строительных, хозяйственных, бытовых, ремонтных. Народные умельцы и вовсе изготавливают подобные приспособления самостоятельно, создавая самые разные инструменты.

Почему не рекомендуется подключать насадки к бензопиле

Минусы тоже имеются, и стоит уделить им должное внимание. Если неправильно рассчитать эксплуатационную нагрузку и не делать паузу в работе, давая двигателю остыть, то можно повредить мотор

Замена или ремонт влетят в копеечку.

Чтобы предотвратить износ основных компонентов, снизить затраты на обслуживание и ремонт, следует учитывать мощность привода, а точнее — вращательный момент. Существуют насадки, которые ускоряют износ инструмента:

• лодочный мотор;
• бур;
• штиль;
• болгарка.

Выполняя шлифовальные работы, нужно учитывать пыль, поднимающуюся в воздух. Она способна забить фильтры воздухозаборника, что ухудшает отток тепла, повышая риск поломки оборудования.

Как сделать своими руками

Эти простейшие устройства часто делают своими силами. Особенность самодельных приспособлений в том, что не существует двух одинаковых экземпляров. Каждый мастер делает приспособление для своих задач.

Даже если изделие копируется по внешнему виду и функционалу, оно будет уникальным. Отличия будут в размерах, используемых материалах и т.д. делаются приспособления самого разного назначения и конструкции. Поэтому приводить чертежи какого-либо одного устройства нет смысла.

Для ручной дисковой пилы

Готовые упоры, поставляемые в комплекте, делать уже не надо. Но когда для распила широких заготовок не хватает длины, делают аналог с более длинными штырями или пластинами.

Простейший упор делать практически не надо. Берут металлический уголок (25х25, 50х50 и т.д.) нужной длины и 2 струбцины для его крепления.

Немного сложнее изготовление направляющей шины с двусторонним ограничением. Пример такого варианта:

Пример более простого приспособления с односторонним ограничением

Для циркулярного станка

При распиле на стационарной циркулярке сама заготовка движется относительно пильного диска. Потому направляющие устанавливают для заготовки (доски, бруса). Отличие от работы с направляющими для ручной пилы в том, что упор не надо переставлять каждый раз, когда требуется напилить много заготовок одной ширины.

Например, когда из доски толщиной 25 мм и шириной 200 мм требуется нарезать бруски 25Х25 мм, параллельный упор выставляют на 25-27 мм от обеих концов диска. На выходе из диска допускается минимальное увеличение расстояния на 0,5-1 мм.

Чаще всего используется металлический уголок.

Такой упор может быть как по всей длине рабочего стола, так и более коротким, до начала-середины диска.

Первый вариант легко крепится по краям стола с помощью струбцин за края стола.  Для крепления второго, укороченного варианта требуются отверстия под болт в середине стола и в самом параллельном упоре.

Для того, чтобы упор можно было передвигать, отверстия в столе или уголке делают в виде паза или делаю короткий паз в уголке и несколько отверстий в столе.

Переднюю часть укороченного упора крепят к краю стола с помощью струбцины или также с помощью болтов через отверстия-пазы.

Укороченный  до начала, максимум до середины диска вариант предпочтительнее. Отдельные заготовки, доски могут иметь внутреннее напряжение. При распиле и выходе из диска отпиленная и оставшаяся части могут начать расползаться «коромыслом» из-за перерезанных волокон и высвободившегося напряжения.

Если направляющая укорочена до диска, распиленные части после диска просто разойдутся в разные стороны. Но если параллельный упор до конца рабочего стола, то либо заготовку начнет отталкивать от диска, либо диск будет зажат. Это может привести к остановке двигателя, пробуксовке ремней или горению древесины от трения.

Изготовление своими руками

В первую очередь определяются с тем, что именно нужно: простая направляющая на рабочий стол на всю длину или до диска, или упор-шина с одно или двусторонним ограничением.

Выбирается доступный материал.

Направляющая должна иметь абсолютно ровную поверхность, и быть достаточно прочной. В зависимости от конструкции направляющей, используются разные материалы:

• металлические уголки;
• прямоугольные куски фанеры, ДВП, пластика достаточной прочности и нужной длины;
• деревянные бруски подходящего сечения;
• металлический профиль, квадрат или прямоугольник.

Далее решается вопрос крепления. Для крепления простых направляющих к рабочему столу или листам используют струбцины, резьбовой крепеж, саморезы.

Как пример крепления прямоугольных упоров:

Для крепления между собой частей направляющих типа шины из мягких материалов используются подходящие саморезы подходящей длины. Если концы саморезов выходят за толщину соединения, их срезают УШМ с кругом по металлу, либо стачивают на абразивном круге.

Приспособления для многофункционального инструмента

Начинающие мастера сомневаются, что с помощью ручного механического инструмента можно сделать распил по прямой линии. Это правда, если резать по разметке, но можно облегчить работу, применяя покупное или самодельное направляющее приспособление,

Ручные деревообрабатывающие инструменты, особенно современной конструкции, иногда поражают количеством вспомогательных устройств, которые помогают в выполнении распиловки материала. Самое простое вспомогательное устройство — это обыкновенный упор на основании пилы с указателем линии, по которой пройдёт распил.

Самым популярным дополнением является короткая направляющая с регулируемой длиной выдвижения. Более сложные конструкции имеют на такой направляющей ещё ролик, чтобы при контакте с краем материала не тормозилось движение пилы.

Иногда ставят индикаторы, показывающие лазерные линии резки и другие приспособления, которые имеют одни и те же недостатки. Все эти механизмы служат для информации о том, что пильный диск вышел за линию реза. Все простые механизмы указывают на неточность распиловки.
