Не бьет отбойный молоток Bosch

Алгоритм разборки

Не забудьте, что ремонт перфоратора возможен только в обесточенном режиме! Из-за схожести по внутреннему составу основной части перфораторов, схема разбора инструмента примерно одинаковая. Начинать разбирать прибор, в случае, если внешних неисправностей не наблюдается, следует с патрона.

Далее последовательно снимаются следующие детали:

резиновый пыльник;
стопорное кольцо (с помощью отвертки);
пластиковый пыльник;
шайба;
пластина;
пружина;
маленький металлический шарик.

Следующая в алгоритме разбора деталь – корпус. Первое, что следует предпринять, – снять переключатель. Для этого его необходимо перевести в состояние «Удар», обозначенное нарисованным молотком. После, зажав кнопку на этом механизме, повернуть до щелчка.

Это несложно, обычно он держится по периметру на шурупах. В случае проблемы в редукторе, его необходимо демонтировать и поменять травмированные подшипники.

Повседневный уход и хранение

Чтобы инструмент исправно служил мастеру долгие годы, при эксплуатации рекомендуется:

запускать прибор «в холостую» до начала работы

Если перфоратор подает признаки поломки – работу прекращают и начинают диагностику.
Завершив работу, позаботьтесь о чистоте перфоратора – важно помнить электроприборы «не любят» воду, чистку проводят пылесосом и ветошью.
Если перфоратор работает на морозе или перенесен в помещение с улицы, не запускайте его сразу. Дайте узлам «прогреться», а смазке оттаять.
Переносить перфоратор в специальном коробе или чемоданчике (обычно идет в комплекте), чтобы избежать попадания пыли и строительного мусора.

Таким образом, если соблюдать объективные меры предосторожности и правила эксплуатации перфоратора, он прослужит долго и без поломок. Если же неприятность все же случилось – предложенные советы мастеров помогут определить суть проблемы и своевременно устранить поломку

Причины поломки перфоратора

Принцип работы ударного механизма перфоратора.

Если перестал работать перфоратор, причины могут заключаться в следующем:

неисправность кривошипно-шатунного механизма;
выработка промежуточного вала;
отсутствие смазки;
износ зажимного узла;
механические повреждения ударных элементов (боек либо муфта сцепления).

Перфоратор необходимо периодически смазывать, нанося специальный материал вместо традиционного Литола. Экономия на оснастке приводит к интенсивному износу ствола, в котором размещается хвостовик долота/бура. Рис. 2

Перфоратор не бьет после вытекания значительного объема смазки из редуктора при износе сальников, колец. Резиновые детали работают в агрессивных средах, экстремальных условиях. При значительном скоплении пыли и крошки на их поверхности, материал теряет упругость, лопается, трескается от нагрузок.

Схема устройства составляющих перфоратора.

Нарушение режимов эксплуатации опасно для перфоратора:

неопытные пользователи излишне давят на корпус в режиме отбойника, забывая, что долото работает за счет усилия внутреннего механизма, снижается амплитуда хода бойка, приводя к его поломке;
изменение траектории долота при некотором заглублении рабочего органа в разрушаемый материал приводит к износу поршня, бойка, подшипников, кривошипно-шатунного узла;
перегрев инструмента при длительном пользовании в тяжелых условиях чреват срезом зубьев шестеренок.

Перфоратор часто используется для штробления потолков, что увеличивает количество пыли в шпинделе. Наружные пыльники не в состоянии защитить внутренние узлы от проникновения абразива. Внутренними пыльниками оснащены инструменты двух-трех производителей (например, модель Kress PK450HM), поэтому требуется периодическая ревизия, прочистка зажимного узла.

Электроинструмент может работать в режиме сверления без отбойника, но не наоборот. При порче узла вращения долбежка становится невозможна, поскольку заклинивают внутренние механизмы. В этом случае срочный ремонт обойдется в ½ – ¾ стоимости нового инструмента, что экономически невыгодно пользователю.

Замена основных узлов

Если во время диагностики мастер определит, что один из основных узлов пришел в негодность, он заменит его, чтобы избежать повреждений остальных деталей прибора.

Подшипники

Чтобы извлечь поврежденный подшипник, мастер открепляет стопорное кольцо (если оно удерживает деталь), с помощью специализированного съемника. Вращательное движение по резьбе «выкручивает» старый подшипник с вала. Новая деталь набивается на вал деревянным или резиновым «мягким» молотком, после чего смазывается.

Кнопка пуска

Первое, что следует сделать после того, как прибор обесточен – отделить кнопку от проводков силового блока. Провода затем разделяют и зачищают. Новая кнопка покупается в магазине электроприборов.

Щетки

Если в конструкции предусмотрены специальные пазы, которые позволяют извлечь щетки, не раскручивая сам двигатель. В этом случае мастер откручивает прижимные пружины и фиксирующие винты и отключает контактные провода. После этого вытягивает старые щетки. Перед установкой новых щеток канальные пазы рекомендуют прочистить со спиртом и высушить ветошью.

Патрон

Ремонт, прочистка и смазка узлов патрона легко производится в условиях домашней мастерской. Однако в том случае, если одна или несколько деталей износились до опасного предела, патрон снимают, как это описано выше, и заменяют непригодные детали.

Способы устранения неисправностей

Схема снятия рычага.

Самостоятельный ремонт перфоратора крайне затруднен сложной конструкцией. Даже разборка корпуса часто является непосильной задачей для домашнего мастера.

Специалисты сервисных центров ведущих брендов помимо соответствующего образования имеют регулярную практику работ, необходимый инструмент, приспособления.

Кроме того, диагноз электроинструменту выносится при первичном осмотре, что позволяет спланировать бюджет: вложиться в имеющийся инструмент без гарантий длительной эксплуатации, либо потратиться на новый электроинструмент с высоким ресурсом, гарантийными обязательствами производителя.

Разборка редуктора перфоратора: 1 – кольцо специальное, 2 – втулка освобождающая, 3 – кольцо, 4 – шарик, 5 – пружина 8 – кожух, 22 – пружина замыкающая, 28а – переключатель, 29 – кольцо, 30 – пружина,31 – фиксатор.

Перфоратор используется в разных режимах, что значительно снижает ресурс рабочих органов. Кроме того, в специализированных компаниях чаще используется либо долбежка (бетонные, каменные работы, реставрация зданий, фундаментов), либо сверление (монтаж бытового, промышленного оборудования). Если во втором случае, соблюдая рекомендации производителя по режимам сверления, можно продлить срок службы электроинструмента, то в первом варианте рассчитать нагрузку очень сложно. Например, при указанном максимальном сверлении бетона в 24 мм рекомендуется использовать буры в пределах 18-16 мм. Пики для разрушения бетона, камня, кирпича – стандартные, поэтому инструмент испытывает различные нагрузки.

Если электроинструмент перестал бить, можно ограничиться разборкой шпиндельного узла в следующей последовательности:

демонтаж рычага переключения режимов – детали обычно изготовлены из полимеров, поэтому являются достаточно хрупкими;
отсоединение пыльника – резиновая гофра должна периодически заменяться, поскольку часто контактирует с разрушаемыми материалами, изнашивается, растрескивается;
при разборном патроне вначале снимаются щетки; ослабляются и откручиваются винты;
корпус разделяется на две половины.

Визуальный осмотр в 90% случаев позволяет выявить неисправность, заменить поврежденную/изношенную деталь. Перед сборкой в обязательном порядке добавляется, заменяется смазка.

Как предотвратить поломку

Как известно, вечного ничего нет. Поэтому даже самый качественный перфоратор когда-нибудь выйдет из строя. Но при неправильном обращении с инструментом поломка возникнет намного раньше, нежели при грамотной эксплуатации и бережном хранении.

Чтобы продлить срок службы электрооборудования, нужно соблюдать следующие рекомендации:

Не допускать перегрева двигателя.
Работать аккуратно.
Нельзя работать непрерывно, агрегату требуется отдых.
Необходимо вовремя производить техническое обслуживание.
Запрещается хранить инструмент в сыром или запылённом помещении.
После каждого использования следует протирать оборудование от пыли мягкой тканью.

Механические неисправности

С механическими повреждениями немного сложнее: перфоратор состоит из многих деталей, поэтому сразу установить причину поломки может и не получиться. Главное, внимательно визуально осмотреть все детали, а после выявления поломки аккуратно её устранить. Вот основные возможные повреждения, которые можно исправить своими руками.

Устройство включается, но не долбит.

Переключатель. Большинство устройств оснащены переключателями режимов работы. Этот механизм и подвержен поломкам. Если перфоратор перестал долбить, скорее всего причина в выработанных пальцах переключателя. Во время работы они постоянно контактируют с вращающимися деталями и это приводит к износу.
Сломался отросток фиксатора, удерживающий его в корпусе редуктора, что способствует самопроизвольному переключению режимов. Можно и не менять фиксатор, если вас не смущает эта проблема, перфоратор-то все равно будет работать.

Заменить переключатель. Но если подходящего переключателя нет, а работу нельзя остановить, то можно развернуть изношенную деталь на 180 градусов и можно продолжить работу.

Патрон. Эта часть механизма поддаётся наибольшей нагрузки, что может привести к его поломке. Если такое случилось с патроном, то его следует заменить. Единственное, что может продлить срок службы — это профилактический уход за ним: промывание от пыли бензином, чистка от грязи и т. д.
Компрессорное кольцо и боек. Их поломка может произойти из-за больших нагрузок. При сильных нажатиях уменьшается ход бойка, что и приводит к неисправности. При поломке выход один — менять.
Редуктор. При неисправности редуктора нужно его аккуратно разобрать и поочерёдно проверить все детали. Самым уязвимым местом редуктора есть подшипник. Первым делом проверяем его целостность. При необходимости его меняем. Если же он цел, причина может быть в посадочном месте. Оно может выработаться и плохо держать подшипник. В таком случае придётся менять сам корпус перфоратора. Могут прийти в негодность шестерни редуктора. Визуально их легко выявить, но починить не получится — придётся менять.
Утечка масла. При утечке (следует отметить, что такое случается крайне редко) следует заменить сальник. Находится он в шейке корпуса.
На работу может влиять и попадания грязи. Об этом свидетельствует треск или скрежет. Для избежания подобной проблемы, регулярно проводите чистку и смазывание внутренней

Важно использовать смазку только одного типа, такую же, какую использовали до этого.

Алгоритм разборки перфоратора

Для устранения механических и электрических неисправностей (за исключением поломки электрической вилки) без разборки корпуса агрегата не обойтись. Наибольшей популярностью среди мастеров, как домашних, так и профессиональных, пользуются марки перфораторов Bosch, Makita, Интерскол, Энергомаш. Конструкция агрегатов разных производителей примерно одинакова, поэтому и способы разборки аппаратов будут похожими. Но не следует разбирать аппарат полностью, поскольку собрать его обратно будет сложно. На фото ниже показано, как выглядит полностью разобранный перфоратор.

Демонтаж патрона

Разборку агрегата для поиска неисправностей следует проводить аккуратно, с осмотром каждой снятой детали. Чтобы сборка не вызывала затруднений, процесс разборки лучше фотографировать. Если вы не обнаружили внешних дефектов на аппарате, то его разборку рекомендуется начать с патрона.

Вначале снимите пыльник (1), сделанный из резины.

Аккуратно, чтобы не потерять, с помощью отвертки снимите стопорное кольцо (2) и после этого – пыльник из пластика (3).
На следующем этапе важно не потерять небольшой шарик, который находится под шайбой (4). Снимите шайбу (4), пластину (5) и пружину (6), а также шарик (7)

Именно при износе данных деталей бур выпадает из патрона. В некоторых моделях патронов возможно наличие дополнительных шариков и шайб.

Разбираем корпус

Если требуется разборка корпуса агрегата, то сначала нужно снять переключатель режимов работы.

Поставьте переключатель в позицию “Удар”. Обычно в этом месте на корпусе нарисован молоток. В случае, когда данного режима нет, поставьте переключатель в позицию “Удар + сверление”.
Далее, следует нажать на кнопочку, расположенную на ручке переключателя, и провернуть его немного ниже значка с изображением молотка до характерного щелчка.
После этого необходимо поддеть переключатель отверткой и, потянув его на себя, снять. В некоторых моделях агрегатов данный переключатель может быть прикручен шурупами к корпусу.

Разборка электрической части перфоратора

Чтобы добраться до электрической части аппарата, если возникли подозрения, что именно здесь может быть поломка, необходимо выполнить следующие действия.

Открутите шурупы, удерживающие заднюю крышку, и снимите ее.
Выкрутите крепеж, удерживающий сетевой кабель.
Далее, следует вытащить из креплений провода и снять кнопку пуска.
Снимите все прикрепленные к статору провода.
Извлеките щетки, открутив крепежные болты.
Разделите корпуса электрической и механической части аппарата, открутив соответствующие болты. Для разделения используйте “плоскую” отвертку.
Извлеките ротор из редуктора. Если нужно заменить подшипники, воспользуйтесь специальным съемником.
Снимите воздухозаборник, находящийся в корпусе электрической части перфоратора.
Отсоедините от корпуса статор. Для того, чтобы он легче вышел из кожуха, рекомендуется тянуть статор с легким постукиванием по корпусу деревянным предметом.

Как выглядит и работает механизм домкрата?

Силу удара здесь формирует специальный механизм, расположенный под капотом. Он создает необходимые ударные волны, которые проходят к выключателю и дальше к материалу, разрушая его. Все работает как землетрясение. Шредер довольно тяжелый, шумный и очень вибрирующий в процессе. Это правда, что производители стараются свести к минимуму влияние вибрации, но частое и интенсивное использование молотка оказывает негативное влияние на здоровье человека.

Конкретные выключатели также подходят для домашнего использования, но вы часто найдете их на крупных строительных площадках или дорожных работах. Если вам нужно купить такой инструмент, вам нужно знать, как выбрать отбойный молоток: взять электрический или пневматический, важна ли конструкция, какие эксплуатационные характеристики следует учитывать? Правильный выбор избавит вас от неудобств в процессе работы и значительно облегчит жизнь застройщику.

Устройство инструмента и его механизм

Функциональное назначение перфоратора определяется его внутренним устройством.

Усиленный ударно-вращательный механизм инструмента – это так называемый «качающийся подшипник» или же «кривошипный шатун», которые вращаясь от двигателя, передают колебания в пневматические поршни (или поршень), после чего нагнетаемый в поршнях воздух с ударом толкают боек с насадкой.

Сила удара в 17-20 килоджоулей и параллельное вращение буйка за счет передаточной шестерни обеспечивает вхождение зубила или бура в материал высокой плотности. Оно необходимо для пробивания сквозных дыр или штрабления отверстий под электропроводку или сантехнические трубы.

Видео про устройство перфоратора и ударного механизма:

Особенности в ремонте бочкового перфоратора

Все описанные процедуры по сборке и разборке механизмов перфораторов справедливы и для бочковой его разновидности. Однако существуют несколько нюансов, которые надо учитывать при его ремонте. Вертикальное расположение двигателя под прямым углом к ударному механизму несколько меняет порядок разборки. Так, для получения доступа к редуктору и поршню необходимо снять пластмассовую крышку, расположенную в верхней части кожуха инструмента. Это облегчает ремонт механической части прибора, если вдруг пропадает функция удара.

Доступ к электротехнической части такого перфоратора осуществляется после снятия нижнего кожуха. А замена щёток упрощена, так как по бокам стакана есть отверстия, через которые они легко снимаются.

Механические неисправности перфоратора Bosch

При появлении механических неисправностей в работе инструмента появляется посторонний неприятный звук, усиливается искрение в районе коллектора, появляется запах гари, инструмент излишне греется, его мощность падает в зависимости от длительности работы и воздействия на материал.

Все неисправности рассмотрим на схеме перфоратора Bosch 2-26. Остальные модели, такие как Bosch 2-20, 2-24, отличаются конструкцией промежуточного вала, установкой различных пьяных подшипников.

Перфоратор перестает долбить, но сверлит

Перфоратор не долбит под нагрузкой или в холостом режиме по следующим причинам:

износились резиновые кольца ударника, бойка, поршня;
развалилась обойма подшипника качения;
разрушился цилиндр, боек ствола ударного механизма;
срезало шлицы муфты сцепления, установленной на промежуточном валу;

Перфоратор перестал сверлить, но долбит

Основные причины, при которых перфоратор долбит, но не сверлит, это:

ослабела сила конической пружины, прижимающая муфту сцепления;
стопорный ролик не фиксирует большую шестерню вала ствола;
не держит механизм фиксации инструмента в стволе;
Перфоратор не долбит и не сверлит.

Основными причинами, при которых перфоратор не долбит и не сверлит, являются:

срезанные зубья на малой шестерне ротора или на большой шестерне промежуточного вала;
не работает электродвигатель перфоратора;
нет питания на электродвигатель перфоратора.

Теперь обо всем по порядку

Рассмотрим варианты, при которых перфоратор не долбит, но сверлит

Износ резиновых колец на ударнике, бойке, поршне.

Данная причина появляется постепенного, по мере износа резиновых колец. Сначала удар ослабевает, затем пропадает вообще.

Неисправность устраняется путем замены указанных резиновых колечек на новые.

При любом ремонте перфораторов, его узлов, замене подлежат все резинотехнические изделия.

Ремкомплект резиновых уплотнительных колец к перфоратору Bosch 2-26

Развалилась обойма подшипника качения (пьяный подшипник)

При разрушении пьяного подшипника поз.830 вращательное движение промежуточного вала не может преобразовываться в поступательное движение цилиндра в ударном механизме.

Устраняется путем полной замены подшипника качения.

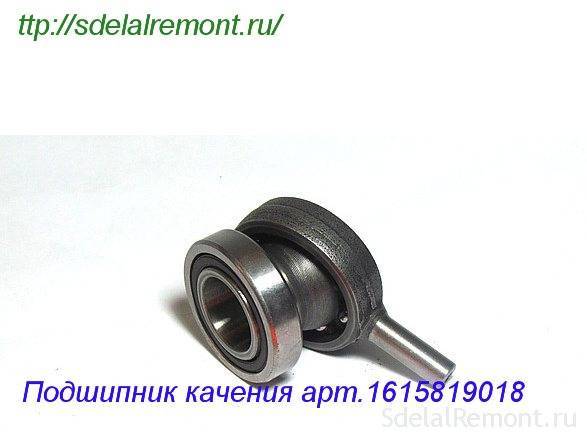

Подшипник качения

Разрушились цилиндр, ударник, боек ствола ударно механизма

Бывают случаи, когда закусывается ударник в цилиндре поз.26, что приводит к разрушению цилиндра и невозможности создания давления воздуха в стволе ударного механизма. И вторая причина: разрушение или поломка бойка поз.28, приводящая к искривлению детали и невозможности передачи ударного импульса. Поломки устраняются полной заменой вышедших из строя деталей.

Как предотвратить поломку

Чтобы продлить срок службы электрооборудования, нужно соблюдать следующие рекомендации:

Не допускать перегрева двигателя.
Работать аккуратно.
Нельзя работать непрерывно, агрегату требуется отдых.
Необходимо вовремя производить техническое обслуживание.
Запрещается хранить инструмент в сыром или запылённом помещении.
После каждого использования следует протирать оборудование от пыли мягкой тканью.

Как выбирать оборудование

При выборе потенциальный покупатель должен учесть интенсивность использования перфоратора

Если инструмент приобретается для регулярных работ, следует обращать внимание на профессиональные модели, имеющие большую мощность (15 Дж) и прочный корпус

Нецелесообразно покупать слабый перфоратор – его производительность такая же, как и у обычной дрели. Выполнить полноценный ремонт с таким оборудованием невозможно. Кроме того, маломощные электроинструменты очень быстро выходят из строя.

Скорость вращения шпинделя для перфораторов не так важна, как для дрелей, поэтому обращать внимание на неё вовсе не обязательно. Для работы с большими насадками вполне достаточно 500 об/мин

А вот частота ударов для перфоратора очень важна, так как от неё зависит качество и скорость бурения.

В перфораторе может быть 1, 2 или 3 режима:

сверление;
ударное сверление;
сверление + ударное дробление.

Перфоратор с 1 режимом мало чем отличается от обычной дрели.

Нет ничего вечного. И самые надежные перфораторы Bosch со временем начинают ломаться. Но любую неисправность можно отремонтировать своими руками, если иметь подробное руководство по выполнению ремонтных работ. Ниже мы предлагаем вам пособие по обнаружению неисправностей в перфораторах Bosch и методику их устранения. Основными причинами появления поломок являются:

неаккуратная работа с инструментом;
неправильное хранение перфоратора;
большие нагрузки при работе на рабочие органы при долблении или сверлении;
перегрев инструмента;
длительная работа без перерыва;
несоблюдение сроков проведения технического обслуживания.

Характерные неисправности в перфораторах Bosch и способы их устранения

неаккуратная работа с инструментом;
неправильное хранение перфоратора;
большие нагрузки при работе на рабочие органы при долблении или сверлении;
перегрев инструмента;
длительная работа без перерыва;
несоблюдение сроков проведения технического обслуживания.

Условно неисправности можно поделить на механические и электрические.

Далее мы рассмотрим неисправности по их принадлежности, разделив на неисправности по механической и электрической части.
