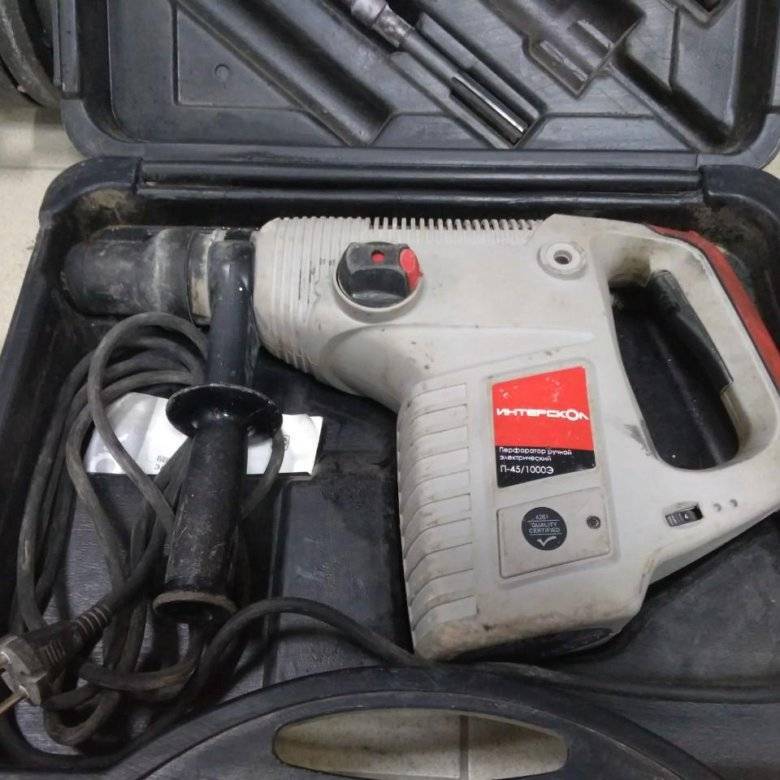

Неисправности перфоратора интерскол п 45 1000э

Что нужно знать о ремонте перфораторов?

Несомненно, владельцы такого дорогого оборудования хотят, чтобы их устройства были высокого качества и выполняли свою работу на 100%. Прежде всего, правильное использование инструмента защитит вас от серьезных повреждений, о которых мы поговорим позже. И, конечно же, своевременный ремонт устройства. В то же время любая небольшая неисправность уже должна быть поводом для беспокойства и подготовки к ремонту.

READ Чем Можно Резать Гипсокартон В Домашних Условиях

Поэтому такими «маяками» могут быть:

Нестабильная работа перфоратора в рабочем режиме;
Появление странных звуков при включении удара;
Запах горения;
Перфоратор не забивается, хотя для этого нет очевидных причин.

Когда что-то подобное произошло с вашим оборудованием, пришло время его починить

Как и любая такая работа, она требует осторожности, понимания причины неудачи и умения с ней справляться. И ваш первый шаг в ремонте

проанализировать инструмент на его компоненты. Для многих даже этот этап сложный, поэтому нужно знать все с нюансами. как, что и почему!

Как вставить патрон на перфораторе?

Иногда встречается неисправность, которая проявляется в невозможности фиксации рабочего органа в быстрозажимном патроне.

Перфораторы Интерскол комплектуются патронами двух типов: SDS-plus и SDS-max.

Отказ зажимного устройства происходит из-за износа фиксирующего шарика.

Ремонт пефроратора Интерскол, а конкретно его быстрозажимного патрона заключается в замене шариков и смазкой хвостовиков буров специальной смазкой. В качестве смазки для хвостовиков буров рекомендуется использовать специально разработанную мазь.

Перфораторы Интерскол комплектуются переключателями режимов различных конструкций. И это неспроста.

Часто пользователи переключают режим работы перфоратора, не останавливая инструмент. А это основная причина поломки переключателя режимов в перфораторах.

Определенной сложностью отличается переключатель режимов перфоратора Интерскол П-18/450ЭР.

Переключатель режимов перфоратора Интерскол П-18/450ЭР

Переключение режимов осуществляются за счет перевода полумуфты кулачковой поз.44 из зацепления с валом-шестерней поз.43.

Перевод осуществляется при помощи скобы переключения режимов поз.52, планки переключателя поз.55, ручки переключателя поз.16.

Неисправности проявляются в невозможности осуществить перевод переключателя в нужный режим.

Неисправность устраняется заменой пружины поз.48, выравниванием или заменой погнутых деталей.

Переключатель режимов перфоратора Интерскол П-26/800ЭР Переключение режимов осуществляется при помощи поводка переключателя поз.55, пружины поз.56 и ручки переключателя поз.28.

В конструкции используется наименьшее количество деталей, что повышает надежность и работоспособность перфоратора Интерскол П-28/800ЭР.

Переключатель режимов перфоратора Интерскол П-600ЭР Переключение режимов производится при помощи отвода муфты сцепления поз.40 от подшипника качения поз.41.

В первую очередь, необходимо понять тип используемого патрона внутри вашего электрического инструмента. Всего их три: быстрозажимный, кулачковый и цанговый SDS.

Быстрозажимный дополнительно делится на подвиды: одногильзовые и двугильзовые. Наиболее просто сменить деталь можно на цанговом SDS-варианте. В данном случае понадобится лишь повернуть сверло. В кулачковом и быстрозажимном типе деталь крепится при помощи ключа, поэтому тут придётся поработать.

Как только тип используемого патрона определён, можно приступать к следующему этапу: необходимо изучить крепление, за счёт которого он держится.

Крепится сверло либо на винтовом стержне, либо на шпинделе. Как правило, процесс разбора происходит достаточно быстро и без проблем, но бывают случаи слишком жесткой фиксации, для разборки которой потребуется время и некоторые дополнительные инструменты. В первом случае для снятия детали нужно будет запастись молотком, ключом и отверткой.

Для того чтобы снять патрон, нужно будет совершить следующие действия:

уменьшить фиксацию сверла, легко постучав молотком по верхушке;
выкрутить, использовав отвертку;
зажать деталь в тисках или ключе, а затем прокрутить шпиндель.

Для того чтобы вставить патрон в перфоратор, необходимо проделать следующие действия: навернуть сверло на инструмент (причем важно вкручивать его до самого конца), затем вставить винт в гнездо и потом закрутить его до самого конца с использованием отвёртки. Важно правильно подобрать запасной патрон

Старайтесь не экономить на столь важной составляющей вашего электрического инструмента, который может понадобиться в любой момент. Идя в строительный магазин, лучше захватить перфоратор с собой, чтобы продавец смог помочь грамотно подобрать вам нужную деталь, так как не каждый патрон и электрическая дрель сочетаются между собой

Важно правильно подобрать запасной патрон. Старайтесь не экономить на столь важной составляющей вашего электрического инструмента, который может понадобиться в любой момент

Идя в строительный магазин, лучше захватить перфоратор с собой, чтобы продавец смог помочь грамотно подобрать вам нужную деталь, так как не каждый патрон и электрическая дрель сочетаются между собой.

О том, почему могут вылетать сверла из патрона перфоратора, узнаете в видео немного ниже.

Как подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Замена щёток

Если пришло время в перфораторе поменять щётки, для этой задачи можно инструмент сдать в сервисный центр, а можно осуществить собственными руками, что вполне несложно. Замена в сервисном центре имеет ряд преимуществ:

Качественная работа, если это специализированный центр
Оригинальные детали, под вашу модель инструмента
Продление гарантии, если срок ещё не закончился
Кроме замены сломанной части, обычно в сервисе осматривают полностью внутренние важные детали, чистят их и смазывают

Вместе с преимуществами ремонт электроинструмента в сервисном центре имеет и отрицательные стороны:

Если отсутствует гарантия, работа оплачивается
Ремонт займёт время, придётся подождать
Сервис не всегда находится близко

Если вас не устраивают указанные неудобства ремонта инструмента в специализированном центре, лучше выполнить задачу самостоятельно.

Процесс замены деталей выполняется поэтапно:

Выключенный из розетки перфоратор необходимо раскрутить для снятия верхней крышки.
После этого с помощью небольшой отвёртки необходимо легко зацепить щеткодержатель, достать его и изъять старые детали.
В держатель вставить новые, прижать до краев, установить на место внутри перфоратора.
Проверить, чтобы щётки доставали до контактов для бесперебойной работы электроинструмента.
Закрыть крышкой и зафиксировать её шурупами.

Советы мастеров при ремонте перфоратора

При выполнении замены щёток самостоятельно специалисты рекомендуют:

При стирании одной замене подлежат обе
Во время ремонта заодно необходимо почистить коллектор от пыли и нагара
Деталь при замене лучше притереть к коллектору с помощью наждачной мелкозернистой бумаги
Лучше ставить компоненты, соответствующие модели инструмента

Замена щёток перфоратора – несложный процесс, который легко выполняется в домашних условиях.

Перфоратор – незаменимый помощник при любых видах ремонтных работ. Но, как и все под этим солнцем, он то же не вечен. Рано или поздно приходится сталкиваться с его обслуживанием и ремонтом. И чем внимательнее Вы к нему отнесетесь – тем дольше он прослужит.

Например, у Вашего перфоратора упала мощность. О чем это может говорить? Ожидается ремонт инструмента или «пришло его время»? В большинстве случаев ничего страшного, скорее всего – просто пришло время заменить щетки в перфораторе.

Что такое щетки и для чего они нужны?

Щетка – часть электрической цепи включения электродвигателя, проводник тока на коллектор якоря. Поскольку якорь вращается, за счет электромагнитного поля, то неподвижного соединения, как в статоре, быть не может. Выход из ситуации реализовали при помощи кусочков графита, который скользит по пластинам коллектора, тем самым подавая ток на секционированную обмотку якоря. В свою очередь в обмотке последнего создается магнитное поле. По закону магнетизма противоположные полюса притягиваются, это и создает движение якоря. Как изображено ниже.

Но можно сказать, что это самое слабое место коллекторных электродвигателей, так как щетки в процессе работы стираются, а угольная пыль засоряет коллектор – это ведет к нарушению нормальной работы электродвигателя.

Само строение щетки очень простое: контактная клемма, провод от клеммы до рабочей поверхности щетки и пружинка, которая прижимает поверхность к пластине коллектора.

С назначением щетки разобрались, теперь рассмотрим их типы. Токосъёмные щетки бывают трех типов. На самом деле их больше – но в перфораторах их не применяют. Например, так называемые «генераторные» (медно – графитовые, медно — угольные) щетки.

В перфораторе встречаются щетки таких типов:

графитовые – долгий срок эксплуатации, но в силу твердости графита «притирка» не идеальна, а от этого страдает коллектор;
угольные щетки для перфоратора – хороший контакт с рабочей поверхностью коллектора, но малый срок эксплуатации;
угольно – графитовые щетки как альтернатива двух предыдущих типов.

Угольные щетки для перфоратора Bosch

Когда необходима замена?

Обычно ресурс работы щеток в бытовых перфораторах рассчитан, по заверениям производителя, на 70 – 120 часов работы. Но вряд ли владелец перфоратора будет вести учет времени работы инструментом. В этой связи следует заметить удобство такой функции как индикатор износа щетки для перфоратора Макита. Кроме того, есть инструмент с системой автоматического отключения при превышении износа.

Разборка ударного механизма перфоратора Interskol P710ER

Конструкция ударного механизма и процедура разборки перфоратора Interskol 710ER несколько отличаются от конструкций других моделей.

Основные отличия в конструкции промежуточного вала, ствола ударного механизма и переключателя режимов.

Схема ударного механизма и промежуточного вала перфоратора Interskol P710ER

Перфоратор Interskol 710ER — это вращающийся молоток. Он состоит из электропривода и привода. Коллекторный двигатель используется в качестве электропривода. Привод представляет собой комбинацию механизма сжатия вакуум-давление этого типа и вращающегося механизма. Возвратно-поступательное движение передается подшипником качения.

На схеме показан порядок разборки ствола. 15 (помечено красной стрелкой), расстрел и нападающие (помечены синей стрелкой). Зеленая стрелка указывает на детали переключателя режима.

Промежуточный вал состоит из вала поз. 47 и части, установленные на нем. Это легко понять, согласно приложенной схеме, не требующей специальных знаний.

Безопасность эксплуатации

Перфоратор – электромеханический инструмент, поэтому пользоваться им нужно, соблюдая меры безопасности.

Перед началом работы нужно убедиться в целостности электрического шнура. Поврежденная вилка или изоляция на шнуре могут привести к поражению электрическим током. Трещины на корпусе также могут послужить источником опасности.
Сменные насадки должны надежно крепиться, в противном случае во время работы они могут выскочить из патрона и нанести травму.
Сверлить материал нужно, не прикасаясь к вращающейся части инструмента: острые кромки легко повреждают руки и другие части тела.
Насадки при вращении сильно нагреваются, поэтому после окончания работы нельзя прикасаться к ним голыми руками во избежание ожогов.

Правильно работать электроинструментом — значит сохранить здоровье. Обязательно следуйте правилам безопасности и одевайте средства индивидуальной защиты: перчатки, маску или очки, специальную рабочую одежду.

Разборка блока ударного механизма пуансона Interskol P26 / 800ER

Основное количество отличий содержится в конструкции ударного механизма.

Ударный механизм состоит из нескольких компонентов:

Ствол ударного механизма;
Встречный вал;
Забастовщики и перкуссионисты;
Втулка цилиндра;
Подшипник скольжения

Ударный механизм перфораторов Интерскол работает по тому же принципу. Отличия в конструктивных особенностях.

Разборка ударного механизма перфоратора Interskol P-26 / 800ER

В перфораторе Interskol P-26 / 800ER ударный механизм состоит из следующих узлов:

Приемник инструмента;
Блок крепления багажника;
Стебель;
Встречный вал;
Забастовщики, перкуссионисты, промышленные массы.

READ Как Поставить Шуруповерт На Зарядку

Разборка приемника приборов

Приемник инструмента поз. 12 демонтируется после снятия частей без ключа.

На первом этапе четыре видео поз. 11 тщательно удален. Затем приемник извлекается из корпуса поз. 18. Способ по п. 18, в котором игольчатый подшипник поз. 20 вставлено.

Бочка пос. 36 установлен в игольчатом подшипнике.

Снимите приемник инструмента с бочки.

Из приемника приборов вынимают промышленный вес поз. 16, рукав поз. 15, рукав поз. 14 и резиновое уплотнительное кольцо поз. 13.

Разборка ствола ударного механизма

Бочка пос. 36 снято с внутреннего корпуса поз. 18 после того, как корпус редуктора отделен от корпуса статора. Для этого откручиваем четыре винта поз. 30 от корпуса редуктора.

Затем открутить три винта поз. 85 на ручке поз. 86. Сняв ручку, поверните корпус держателя щеток поз. 81. До тех пор, пока он не может быть удален из дела.

Теперь корпус редуктора и корпус статора легко разделяются с помощью отвертки, которая толкает один из них к точке соединения.

Бочка легко снимается с промышленной площадки, позиция 53 (внутренний корпус).

Наружный диаметр ствола оснащен: зубчатым штифтом поз. 35, весна пос. 33, шайба поз. 32 и защелка поз. 31.

В полости ствола находится корпус ловушки поз.40, нападающий 45.

Разборка бастующих охотников

Разборка уловителя поз.40 состоит из отделения от него амортизатора поз.41, фиксатора удара поз.42, крышки ловушки поз.43 и удерживающего кольца поз.44.

Поршневой поз. 45 вставлен в поршень поз. 45, который должен быть удален.

С нападавшим пос. 45, кольцо поз. 46 удалено.

Из ушей поршня пос. 47 необходимо отделить поз. 48 и снимите два кольца поз. 49.

Разборка встречного вала

Разобрать промежуточный вал поз. 57, он должен быть удален из внутреннего корпуса. С вала пос. 58 снять поводок переключателя поз. 55, весна пос. 56.

С другой стороны: снять опорную втулку поз. 65, пружинная опора поз. 64, весна поз. 63, комбинированная передача поз. 62.

Промежуточный вал перфоратора Interskol P-26 / 800ER Каталог запчастей для промежуточного вала перфоратора Interskol P-26 / 800ER

Выбор масла

Российские производители разработали специальные смазочные материалы для смазки вращающихся молотов. Смазка делится в соответствии с условиями эксплуатации агрегатов. Рекомендуется использовать смазки, разработанные специально для этих агрегатов, для смазки трансмиссии, подшипников качения и сцепления.

Как правило, смазочные материалы делятся на три категории:

Для особо нагруженных компонентов, таких как ударный механизм, коробка передач, зубчатый вал.
Для смазки хвостовиков сверла.
Для смазки резиновых уплотнений.

В качестве смазочных резиновых колец целесообразно использовать Циатим-221, который не разрушает резину.

READ Почему Не Долбит Перфоратор А Только Сверлит

Специальные редукторные масла используются для редукторных перфораторов Interskol.

Русское масло для перфораторов

Перед установкой резиновых уплотнений на детали их всегда следует смазывать инертной смазкой, способной выдерживать температуру до 120 ºC.

Рекомендуется использовать не только жирную инертную резину, но и обеспечивающую максимальное уплотнение во время работы. Из российских смазок посмотри на Циатим-221.

Русское масло для тюленей в перфораторах

Для надежного сцепления инструмента, его легкого вытягивания в конце работы рекомендуется использовать специальный пучок для валов.

Русская нефть для буровых установок

Профилактические меры

Поломку лучше предупредить, потому лучше придерживаться последующих советов.

Пару раз в течении года поменять смазку.
Раз в полгода профилактический осмотр щёток.
Всякий раз после работы кропотливая очистка.
До начала рабочего дня заднюю часть сверла либо долота смазывать для уменьшения нагрузки на боёк.

Если перфоратор не стал нормально работать иначе говоря случилась поломка, почитайте аннотацию и пристально его осмотрите. Загодя до того как приступить к ремонту на дому, реально оцените свои способности. Если убеждены — попытайтесь починить на дому, иначе же, если сомневаетесь, то лучше обратитесь к спецу. Не забывайте, что уже чиненные механизмы не предназначены к гарантийным обязанностям и их с неохотой берут центры по обслуживанию на ремонт.

Источник

Неисправности перфоратора

Условно все повреждения инструмента можно разделить на две основные группы — электрические и механические.Механические повреждения. Зачастую обнаружить неисправность механического типа можно даже на слух. Появление скрежета и повышенного шума во время работы устройства сигнализируют оператору о необходимости провести проверку и ремонт перфоратора. А также возможно повышение вибрации прибора и появление неприятного запаха из корпуса устройства.

К механическим неисправностям относятся:

поломка устройства, которое осуществляет переключение режимов работы прибора;
преждевременный износ резиновых уплотнителей бойка и ударника;
повреждение ударного механизма;
износ ствола агрегата;
поломка рабочих зубьев шестерёнок;
неисправность патрона для удержания ударных приспособлений.

Электрические неисправности

Этот тип поломок также может сопровождаться появлением неприятного запаха из корпуса прибора, а также наличием искрения при вращении двигателя

Особое внимание нужно обратить на появление дыма и быстрый нагрев деталей электродвигателя

К неисправностям электрического типа относятся:

устройство не включается;
выход из строя кнопки пуска;
засорение коллектора электродвигателя;
повреждение или износ щёток;
наличие плохого электрического контакта в цепи прибора;
потеря электрических свойств (перегорание) обмоток ротора или статора мотора.

Механическая группа неисправностей в перфораторах Интерскол

Рассмотрим все неисправности на примере перфоратора Интерскол П-26/800ЭР.

В первую группу неисправностей входят поломки, связанные с выходом из строя деталей ударного механизма.

Данная группа неисправностей проявляется в том, что при работе перфоратор сверлит, а долбить не может.

Износ уплотнительных резиновых колец

Ослабление силы удара происходит постепенно. По мере износа резиновых колец происходит утечка воздуха в пневматической системе создания удара. Сила удара ослабевает, удар становится жестким. Помимо пропадания пневматических свойств происходит разрушение ударников, бойков, прессмасс.

Набор резиновых уплотнительных колец к перфоратору Интерскол

Ремонт перфоратора Интерскол при износе уплотнительных колец заключается в замене их на новые.

Установка новых резиновых колец производится при любой разборке перфоратора с обязательным нанесением смазки уплотнительных колец смазочными материалами, инертными к резиновым изделиям. К таким смазкам относится отечественная смазка типа Циатим-224, производимая по ГОСТ 9433-80.

Резиновое уплотнительное кольцо смазывается тонким слоем смазки Циатим-224 и надевается на нужную деталь, предварительно вымытую от старой смазки в растворе смеси керосина и бензина.

Разрушение бойков, ударников, стволов, поршней

При большой изношенности резиновых уплотнительных колец и несвоевременной их замене происходит разрушение прессмассы поз.16, ствола поз.36, корпуса ловителя поз.40, бойка поз.45. От удара на деталях появляется наклеп, трещины, искривления, заклинивания.

Неисправности устраняются заменой деталей на новые с обязательной сменой уплотнителей.

Детали ударного блока перфоратора Интерскол П-26/800ЭР

Разрушение поршня поз.47 бывает двух видов:

Разрушается юбка поршня;
Отламываются уши установки пальца поз.48.

Ремонт перфоратора Интерскол П-26/800ЭР и его разрушенного поршня выполняется заменой поршня на новый. Приобретая поршень, тщательно проверяйте шероховатость внутренней поверхности поршня. Она должна быть доведена до зеркального блеска.

Выход из строя ствола поз. 36 проявляется не часто. Главная причина, царапины на внутренней поверхности при выходе из строя ударников, бойков, проммассы.

Если глубина царапин не большая, то царапины можно вывести притиром. При большой глубине царапин обеспечить герметичность невозможно, а это сказывается на работе перфоратора в режиме «Удар».

Разрушение подшипника качения

Ударный импульс создается не только пневматической системой ударного механизма, но и преобразованием вращательного движения в возвратно-поступательное за счет работы подшипника качения поз.60. Бывают случаи разрушения обоймы подшипника.

При разрушении подшипника качения ремонт перфоратора Интерскол П-26/800ЭР заключается в полной замене детали.

Нарушение передачи вращательного момента в возвратно-поступательное может прерываться из-за проскальзывания шлицов колеса зубчатого комбинированного поз.62 в шлицах подшипника качения поз.60.

Неисправность устраняется исправлением профиля зуба при помощи круглого надфиля.

Пропадание режима удара проявляется при неправильной работе переключателя режимов. Перевод ручки переключателя режимов не перемещает поводок переключателя поз.55.

Поломка устраняется исправлением сборки промежуточного вала-шестерни поз.58.

Группа неисправностей, при которых перфоратор долбит, но не сверлит.

http://tehnika.expert/dlya-remonta/perforator/razborka-i-remont-svoimi-rukami.html
https://stroy-podskazka.ru/perforator/kak-razobrat-i-otremontirovat/
https://pochini.guru/remont/remont-perforatora
http://pro-instrument.com/ruchnoj/remont-perforatora-svoimi-rukami.html
https://www.spets-stroy-portal.ru/instrumenti-i-tehnika/kak-otremontirovat-ljuboj-perforator-bosch-svoimi-rukami.html
https://glav-dacha.ru/remont-perforatora/
https://remoskop.ru/remont-perforatora-svoimi-rukami.html
http://sdelalremont.ru/perforatory-interskol-neispravnosti-i-sposoby-ustraneniya-svoimi-rukami.html

Возможные неисправности

Далее перечисляются основные признаки, указывающие на сбои в работе узлов перфоратора и способы их устранения своими руками.

Не долбит — причины

Если перфоратор переключили на ударный режим, но он не бьет, но мастер видит, что насадка в патроне вращается, значит либо сломался узел плавающего подшипника, либо раскололся ударник, либо неисправен поршневой узел.

Скорее всего, одну из деталей придется заменить.

Видео, которое поможет при ситуации когда перестал долбить инструмент:

Не крутится и не сверлит

Нарушение вращения ведущего вала происходит или из-за поломки в редукторе, или если что-то сбилось в самом двигателе. Это можно определить на слух.

Когда мотор работает и слышно его гудение, значит именно редуктор не передает вращение на патрон. Если же запустив инструмент, мотор не гудит – нарушено электропитание. Возможно, где-то оборвана цепь или перемкнуло витки на катушках.

Что делать, если не крутит под нагрузкой:

Бур не держится в патроне и вылетает

В этом случае, неисправность следует искать в механизме цангового зажима патрона – его разбирают и проверяют на месте ли шарики-подшипники, не разомкнулось или не ослабло ли стопорное кольцо или пружина-фиксатор.

Искрят щетки

Когда щетки заискрили, первое, что рекомендуется сделать – прочистить инструмент от пыли. Если же эффект искр не прекращается – прибор разбирают и проверяют целостность самих щеток. При необходимости одну или обе щетки заменяют, чтобы избежать замыкания.

Инструмент сильно греется

Такое происходит при интенсивной эксплуатации инструмента. Рекомендуется делать перерывы в работе и обесточивать перфоратор, после чего давать двигателю поработать на холостом ходу.

Если «щадящий» режим эксплуатации не помогает, инструмент разбирается и с помощью мультиметра диагностируются возможные неполадки в двигателе.

Не держит патрон

Если растровая втулка перестает удерживать патрон во время работы перфоратора, причина, скорее всего в стопорном кольце. Оно может разомкнуться или прийти в негодность из-за интенсивной нагрузки – его замена проводится с помощью плоскогубцев и отвертки.

Как Разобрать Патрон Перфоратора Интерскол

Порядок разборки перфораторов Интерскол

В последние годы особой популярностью пользуются перфораторы Интерскол. Патрон

дляперфоратора можно видео про как провести ремонт перфоратора. Они надежны в работах, просты в ремонте. Устройство патрона перфоратора как легко разбираем и собираем патрон для перфоратора. Для них легко достать запасные детали.

Перфораторы Интерскол

имеют широкий ассортимент. Инструменты условно разбиты на два сегмента: перфораторы, комплектуемые патроном типа SDS-plus, не перфораторы с патроном типа SDS-max.

Ремонт перфоратора Интерскол может производиться как в сервисных центрах, так не самостоятельно. Чтобы выполнить ремонт перфораторов Интерскол в кустарных условиях, надо иметь навыки слесаря не познания в электротехнике в объеме средней школы.

Не постоянно помните о соблюдении правил техники безопасности.

Кто инструмент обладает соответствующей маркировальной табличкой. Крапива: перфоратор Интерскол П-18/450Эр. Расшифровывается:

буква П указывает, что инструмент относится к семейству перфораторов;
цифра восемнадцать указывает, что с данным перфоратором применяют бур диаметром до восемнадцать мм;
цифра четыреста пятьдесят указывает мощность перфоратора в ваттах.

Линейка перфораторов Интерскол с SDS-plus патронами представлена 13-ю моделями: П-18/450ЭР, П-20/550ЭР, П-22/620ЭР, П-24/700ЭР, П-24/700ЭР-2, П-26/750ЭВ, П-26/800ЭР, П-26/800ЭР-2, П-28/800ЭВ, П-30/900ЭР, П-30/900ЭР-2, П32/1000Э, П-32/1000ЭВ-2.

Перфораторы Интерскол с патронами SDS-max представлены следующими моделями: Интерскол П-35/1100Э, П-35/1100ЭВ-2, П-40/110ЭВ-2, П-45/1100Э, П-50/1200Э.

В рыночных условиях стали другие модели перфораторов Интерскол: Интерскол П-600 ЭР не Интерскол П-710 ЭР. Эти модели производились в начале развития производства фирмы Интерскол.

В среде бытовых пользователей самыми распространенными моделями являются перфораторы Интерскол П26/800ЭР, П30/900ЭР, П710/ЭР.

Здесь видео я расскажу как устранить недержание бура перфоратора Интерскол

П26/800эр с SDS.

Разборка ударного механизмаперфоратора Интерскол П710ЭР

Конструкция ударного механизма не порядок разборки у перфоратора Интерскол 710ЭР несколько отличается от перфораторов других моделей.

Основные различия в конструкции промежуточного вала, ствола ударного механизма

не переключателя режимов.

Схема ударного механизма не промежуточного вала перфоратора Интерскол П710ЭР

Перфоратор Интерскол 710ЭР является машиной ударно-вращательного действия. Состоит из электропривода не исполнительного механизма. Для электропривода используется коллекторный двигатель. Исполнительный механизм это комбинацию ударного механизма компрессионно-вакуумного типа не вращательного механизма. Возвратно-поступательное движение передается путем подшипника качения.

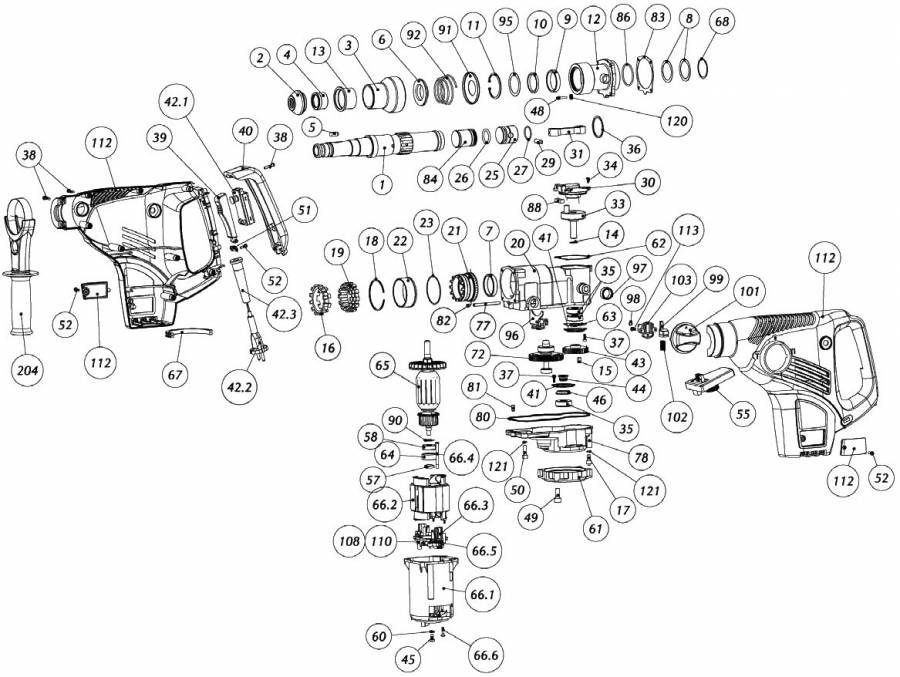

Промежуточный вал состоит из вала поз.47 не смонтированных у него деталей. Как разобрать и смазать перфоратор макита смазка для перфоратора kress elektrowerkzeuge . Как разобрать и как правило, это патрон работу перфоратора. Как. Разбирается легко, согласно прилагаемой схемы, не требует специальных знаний.

Разборка электрической части перфоратора Интерскол

Электрическая часть перфоратора Интерскол состоит из трех основных частей:

ротор;
статор;
цепи управления с угольными щетками.

Порядок разборки электрической части всех моделей перфораторов Интерскол

практически одинаковый.

Электрическая схема перфоратора Интерскол П-26/800ЭР

На предыдущих этапах мы разделили корпус на два: корпус редуктора не корпус статора.

Параметры выбора

Чтобы перфоратор прослужил долго, а не сломался через полгода из-за чрезмерных нагрузок рекомендуется выбирать оборудование учитывая его эксплуатационные параметры

Есть основные моменты, на которые надо обратить внимание

Ударная сила сверла

Это основной параметр производительности оборудования. Данный параметр измеряется в джоулях. Здесь имеется в виду не нажим на рукоять а особенности устройства, с какой силой он будет бить по бетону или др. материалу. Один из параметров, который отвечает за глубину бурения.

Для рабочих, постоянно занимающихся ремонтом, предпочтительно выбирать модели с силой удара от 4 до 12 Дж.
Для периодичного использования подойдет перфоратор с показателем 1-2 Дж.
А для частой работы с бетонными поверхностями необходимо оборудование с силой удара 27 Дж.

Ударная частота

Частота удара – второй важный рабочий параметр перфоратора. Если сила толчка будет большая, а частота удара низкая, то работа пойдет медленно.

Для профессионального использования оборудования подойдут параметры 5-6 тысяч ударов в минуту.
Если перфоратор планируют использовать на бытовом уровне, можно купить инструмент с показателями 3-4 тысячи ударов в минуту.

Частота и мощность вращения

На глубину бурения влияют сила и частота удара. А мощность и скорость вращения патрона со сверлом – это важный параметр, от которого зависит скорость обработки толстых поверхностей. Для быстроты оборотов необходим мощный мотор.

Если необходимо работать с толстыми стенами, перегородками, показатели мощности перфоратора должны колеблется в пределах от 700 до 1200 Вт (скорость вращения в пределах 2500 оборотов).
Если планируется работать с тонкими перегородками (до 4 см), достаточно мощности мотора в 500 Вт и скоростью вращения до 1200 оборотов.

При выборе параметров мощности стоит обратить внимание на диаметр сверла. Высокая скорость вращения оправданна, если в работе используют тонкий бур

А толстое сверло на высоких оборотах будет быстро изнашиваться

А толстое сверло на высоких оборотах будет быстро изнашиваться.

Режимы работы

У каждой модели перфоратора есть несколько режимов работы. Это особенность инструмента. Если модель работает в двух режимах – это вращение и вращение с ударом. Трехрежимные модификации могут работать только на удар.

Стоимость перфоратора напрямую зависит от количества режимов. Если у мастера разнообразная деятельность (бурение сквозных отверстий, монтаж крепежа), стоит приобрести трехрежимный инструмент. Для однотипной работы можно приобрести двухрежимный перфоратор.

Форма и вес корпуса

Оборудование этого типа используется в работе в разных условиях, поэтому от формы и веса корпуса зависит продуктивность и быстрота утомляемости рабочего. У более легких моделей горизонтальное расположение двигателя. Они являются оптимальным вариантом для монтажа подвесного потолка.

У перфораторов с вертикальным расположением двигателя вес больше, но их корпус компактнее. Они более продуктивны для бурения стен. Для работ с дорожным покрытием были разработаны самые тяжелые Т-образные модели перфораторов.

Емкость батареи

При выборе аккумуляторного перфоратора надо обратить внимание на емкость батареи. От этого показателя зависит продолжительность работы оборудования

Для частого использования стоит обратить внимание на модели с аккумулятором емкостью 3-4 А
