Ножовочное полотно по металлу

Полотна по дереву конструктивные характеристики

Одними из самых популярных пилок для сабельных ножовок являются насадки по дереву. Главное отличие таких насадок — наличие маркировки с обозначением HCS. Эта маркировка означает тип стали, из которого изготовлена насадка. HCS — это высокоуглеродистая легированная сталь, из которой изготавливаются пилки для распила древесины (причем мягких и твердых пород), ДСП, фанеры, ДВП, резины и даже пластика. Для конкретных распиливаемых материалов применяются соответствующие полотна, отличающиеся по конструкции зубьев.

Производители выпускают полотна длиной до 400 мм. Если планируется пилить древесину, в которой могут попадаться гвозди и прочие виды металлических креплений, то лучше использовать пилки по дереву с карбоном. Наличие карбона повышает не только надежность, но и долговечность насадки, однако и цена их в 1,5-2 раза выше обычных углеродистых материалов. Насадки по форме рабочей части или высоте профиля бывают трех типов:

1. С переменной высотой профиля — когда часть возле хвостовика шире, чем торец. Применяются такие насадки тогда, когда не важна ровность реза, а наоборот, когда необходимо сделать криволинейных надрез материала
2. С одинаковым профилем — отличаются высокой стабильностью при пилении материала. Стабильность заключается в том, что пилка не вибрирует в процессе работ, а значит рез получается ровным
3. Для фигурного реза используются специальные полотна с одинаковой тонкой формой рабочей части

Зубья на насадках бывают разного размера, а также с переменным, постоянным, широким и узким шагом.

• С широким шагом — используется полотно для распиливания твердотельной древесины, имеющей большую толщину
• С крупными зубьями — предназначены для распиливания древесины вдоль волокон. Самые крупнозубые имеют 3 зубца на 1 дюйм (TPI). Чем больше размер зубьев, тем соответственно выше производительность работ такой насадкой
• С мелкими и крупными чередующимися зубьями или переменным шагом — когда пиление осуществляется поперек волокон, в том числе для распила влажной (мокрой) волокнистой древесины
• С постоянным шагом — для распила однородной древесины и материалов
• С узким шагом — применяются для пиления пластика, а также древесины с металлическими крепежами, когда необходимо обеспечить аккуратный и ровный рез
• С надписью «Demolition» — предназначены для проведения демонтажных работ. Они отличаются толщиной и более прочной конструкцией

Сабельная пила с полотнами по дереву применяется не только при выполнении строительных и столярных работ, но еще и пользуется успехом при обрезке садовых деревьев на дачном участке или приусадебной территории. Аккумуляторные модели сабельных ножовок заменяют сучкорезы. Популярные производители полотен DeWalt, Hitachi, Diablo, Marathon, Milwaukee и другие.

Это интересно! Полотна по дереву также изготавливаются из биметалла (двойного металла). Это увеличивает не только срок службы оснастки, но еще и эффективность, например, когда осуществляется раскрой древесины с гвоздями. Если выполняются работы по раскрою древесины с встречающимися металлическими крепежами, тогда рекомендуется использовать насадки с количеством зубьев на дюйм не менее 5-6 штук.

Одним из самых популярных видов полотен для сабельных пил являются биметаллические, которые имеют обозначение BIM. Изготавливаются они с применением двух видов материалов — высокоуглеродистая и быстрорежущая сталь. Такое сочетание двух видов стали в одной насадке позволило получить пилки, обладающие такими важными достоинствами, как высокая прочность и гибкость.

https://youtube.com/watch?v=Jrkwp3CuBjc%3F

Полотна с покрытием из карбида вольфрама

Выпускаются двух типов: с плоской металлической основой и т.н. “канатики”. Полотна с плоской металлической основой мало отличаются внешне от полотен из стали, только вместо зубьевeв у них покрытая карбидом вольфрама полоска. Полотно с покрытием из карбита вольфрама выпускается длиной 150 и 300 мм и применяются для разрезания стекла, керамики, фарфора и других твердых материалов, включая закаленную углеродистую и легированную сталь. Следует помнить, что из-за высокой вязкости стали износ этих полотен при работе по стали довольно велик.

При необходимости использовать полотна с покрытием из карбида вольфрама следует тщательно выбирать поставщика. Стойкость полотна очень сильно зависит от прочности основы, в которую вкраплены включения из карбида вольфрама, и от соблюдения технологии производства.

Принципы выбора полотна

Критериями выбора служат:

1. Тип ручной ножовки по металлу, точнее – расстояние между крепёжными отверстиями. Лучше, если оно – изменяемое, тогда для работы подойдёт ножовочное полотно любого типоразмера.
2. Предел прочности разрезаемого металла. Если инструмент предполагается задействовать для разделения мягких, пластичных металлов – меди, алюминия и пр., то целесообразно иметь ножовочное полотно с наименьшей твёрдостью. Материалом может быть принята сталь Х6ВФ; у полотен импортного производства на боковой плоскости имеется обозначение HCS. Для разрезания более прочных металлов подходят полотна из быстрорежущих сталей (соответствующая импортная маркировка – HSS).
3. Толщина разрезаемого металла и качество поверхности разделения. Зарубежная практика рекомендует использовать в качестве критерия выбора параметр PPI – числа вершин зуба, которое приходится на дюйм длины полотна. Так, для тонких металлов, где требуется получить весьма гладкую поверхность среза, правильным считается значение PPI>24. Если для пользователя главное фактор производительности, чем качество, то должно быть PPI<24. С увеличением числа зубьев полотна для ножовки по металлу параметр PPI увеличивается.
4. Качество разведения зубьев. ГОСТ Р 53411-2009 предусматривает три варианта – разведение по каждому зубу, через зуб, либо по двум смежным через один неразведённый зуб. В последнем случае крайняя плоскость полотна должна выступать за основную на расстояние (0,15…0,25)s, а в остальных – на (0,65…0,90)s. Поскольку разводка производится в обе стороны, то фактическое расстояние, измеряемое штангенциркулем, должно быть в два раза больше, чем указанное выше.

На долговечность ножовочного полотна влияет также качество покрытия. Для отечественного инструмента более распространённым является покрытие Хим.Окс.Прм., реже встречаются инструменты с нитроэмалевыми покрытиями типа НЦ-25 или НЦ-132. Следует помнить, что при длительных нагрузках, когда пилка разогревается, эмаль может давать трещины.

При выборе качественного ножовочного полотна стоит обратить внимание и на равномерность разводки зубьев: в высококачественной продукции этот параметр не должен превышать 45% от шага зубьев на длине 10 мм. Качество продукции можно оценить и по параметру равновысокости зубьев: разница в смежных вершинах не должна превышать 0,10…0,15 мм, что проверяется при помощи микрометра или глубиномера

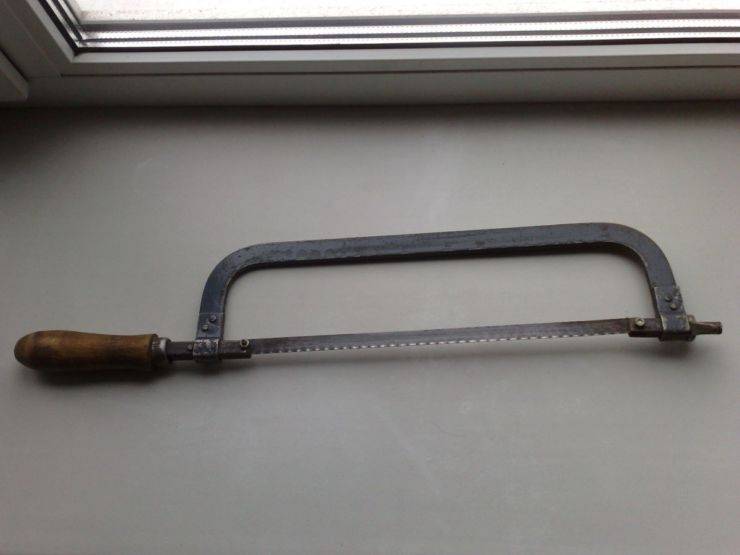

Конструкция ножовки по металлу

Самым распространенным и наиболее простым приспособлением для работы с металлом, конечно, является специальная ножовка по металлу, что внешне отличается от ножовки по дереву. Ножовка по металлу довольно часто применяется при строительно-ремонтных работах, когда нужно точно и аккуратно распилить не очень большие деревянные и металлические заготовки.

Конструкция ножовок по металлу является довольно простой: ножовочное узкое полотно растянуто между двумя концами металлической П-образной скобы. Рабочей частью подобной пилы выступает тончайшее полотно с зубьями, а работать с таким инструментом необходимо только двумя руками. Система крепления полотна бывает двух видов: зажим резьбовой — в таком случае натягивается полотно и далее фиксируется гайкой с барашком, механизм рычажный — когда полотно устанавливается и снимается при помощи специального рычажка.

Ножовки, в которых применяется второй способ установки и натяжки полотна, конечно, дороже первого варианта из-за своей универсальности, а также быстроты установки и снятия полотна. Главным преимуществом ножовок по металлу является то, что в отличие от электроинструмента, с помощью ножовки по металлу можно работать в полевых условиях, из-за того что не нужна электросеть. Среди прочих преимуществ ножовок по металлу — простота в роботе, обслуживании и небольшой вес.

Полотен для ножовок в продаже довольно большое количество. И, конечно, стоимость полотен тоже отличается. Цена ножовки по металлу зависит от типа полотна и количества зубьев на дюйм (биметаллические или с калеными зубьями). Биметаллические полотна редко ломаются, более гибкие и дороже стоят каленых полотен.

Это интересно: Нутромер индикаторный НИ 50 100 — поверка, измерение, настройка

Из что состоит изделие

Конструкция ножовок чрезвычайно похожа во всех моделях.

Рабочая поверхность – ножовочное полотно, натягивается меж С-образной дугой.

Ручка ножовки считается принципиальной и основной деталью, которая влияет на удобство в работе. Самые удачные – это рукояти, которые оборудованы резиновыми вставками.

Рама – к ней крепится ножовочное полотно. Для производства рамы могут быть применены разные . Все будет зависеть от того, что будут резать потом. Для распила прочных металлов, юзают рамы из композитного .

Сталь ножовочного полотна – это узкая лента из самых жестких видов.

В конструкции пилы – ножовочное полотно – это единственная часть из сплава. Считается более уязвимой частью.

Просит бережного дела в работе.

Полотно для пиления газобетона как обозначается

Для резки газобетона или пенобетона используются полотна, на которых имеется обозначение HM или CV. Аббревиатура HM расшифровывается как «hard material», степень твердости которой достигает 79 HRC по шкале Роквелла

Насадка с обозначением CV — это chrom vanadium, и они также отличаются повышенными показателями твердости, что очень важно при обработке таких материалов, как газобетон, черепица, стекловолокно, стеклопластик. Для повышения прочностных параметров, зубья таких полотен имеют победитовые напайки

Это интересно! Наличие обозначения CT говорит о том, что оснастка изготовлена из твердого сплава (carbide tipped). К таковым твердым сплавам относятся — вольфрам, титан, кобальт, тантал и прочие.

Как ставить полотно по металлу

Как выбрать хорошие полотна для ручной пилы, подробно выяснили, поэтому остается разобраться, как же поставить гарнитуру в корпус инструмента. Зажимы или фиксаторы на ножовках бывают двух типов:

• Резьбовое
• Рычажное

При резьбовом механизме необходимо оснастку отверстиями «посадить» на выступы фиксаторов, а затем зафиксировать гайкой в виде барашка.

Как установить гарнитуру для механической пилы, имеющей рычажное исполнение? В этом случае все гораздо проще. Для начала, нужно поместить гарнитуру в выступах фиксатора, а затем перевести рычаг в сторону закрытия, тем самым фиксируя элемент в конструкции инструмента.

При установке важно учитывать один главный нюанс — это направление вершин зубьев. Они должны «смотреть» в противоположную сторону от рукоятки

Если установить их наоборот, то процесс пиления будет выполняться неправильно, и зубья быстро сотрутся на полотне. Причем работать ножовкой по металлу также необходимо правильно, чтобы достичь результата. Пиление выполняется при направлении инструмента от себя, прижимая корпус к заготовке. При возвратном движении прижимать инструмент не нужно, так как возвращается ножовка в исходное положение на холостом ходу.

Итак, зная, как установить полотно по металлу в ножовку, а также ею работать, остается разобраться с полезными советами от специалистов.

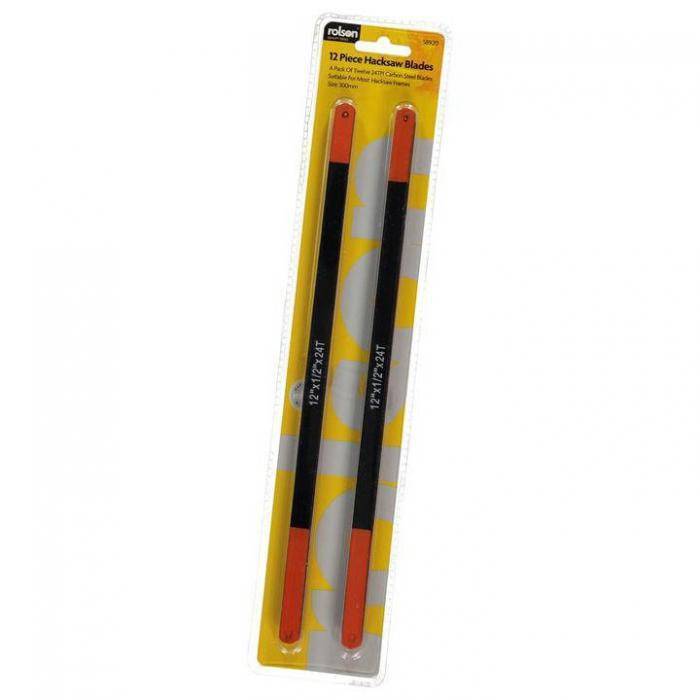

Ножовочное полотно по металлу

Ножовка по металлу считается достаточно всераспространенным ручным инвентарем, который предназначен для разделения заготовки на несколько отдельных частей определенного размера. Ее конструктивные особенности характеризуются тем, что есть возможность проводить повторяющуюся подмену рабочего плотна. При обработке металла очень велика возможность резвого износа режущей кромки. Потому была предусмотрена функция подмены ленты, зачем требуется маленькое количество времени. Существует просто неограниченное количество разных полотен, разглядим особенности выбора и многие другие моменты подробнее.

Способы установки полотна

• резьбовой зажим;
• рычажный механизм.

В первом случае полотно натягивается между крепежными отверстиями и фиксируется гайкой с барашком. Во втором действия выполняются аналогично, только пилка одевается и снимается посредством специального рычага, обычно расположенного у дальнего от ручки края.

Установка полотна выполняется таким образом, чтобы зубья наклонялись в сторону, противоположную рукоятке. При работе ножовки срезка слоя металла произойдет при движении «от себя». Обратное направление — «на себя» — есть холостой ход, при котором резание заготовки не производится. Поэтому усилия при обратном движении напрасны. К тому же, так легко затупить зубья полотна.

У электрических ножовок рабочий орган крепится иначе. Для примера ниже приведен процесс замены полотна у сабельной пилы Makita JR 3070 CT. Для этого необходимо:

• на небольшой угол провернуть головку держателя против часовой стрелки, чтобы внутренний шлиц позволил вынуть изделие;
• извлечь полотно;
• поместить конец новой пилки в шлиц держателя до характерного щелчка.

Кстати, полотна делятся еще по виду хвостовика (участка, который соединяется с держателем). Выделяют хвостовики с одним упором, двухкулачковые, универсальные 1/4, зажимные 1/2 и специальные для пил Makita, имеющие два отверстия на конце.

Принцип крепления ножовочных полотен в сабельные пилы однотипен для всех устройств; изготовители продумали дизайн, сделали вставку режущего элемента удобным и облегчили труд пользователя.

Особенности

Для каждого вида материала существует свое режущее полотно.

Ножовочное полотно по металлу представляет собой узкую металлическую полосу с размещенными на ней тонкими зубьями. Рамы выполняются внешне похожими на буквы С, П. Устаревшие модели рам оснащались деревянными или металлическими ручками, размещавшимися параллельно лезвию. Современные модели изготавливаются с ручкой «пистолетного» типа.

Ножовочное полотно для работы с древесиной – самый распространенный столярный вариант изделия. Применяется для обработки и распила фанеры, разнообразных по плотности деревянных строительных материалов. Конструкция ручных пил специально оборудована скошенной рабочей поверхностью, сбоку на полотне располагаются зубчики.

Для работы с бетоном полотно отличается более крупными зубчиками на режущей кромке. Оснащено напайками из твердосплавных металлов. Благодаря этому становится возможно распиливать бетонные конструкции, пеноблоки, пескобетон.

Для обработки металлических изделий применяются полотна с шириной шага около 1,6 мм, на пилке длиной 25 мм расположено до 20 зубцов.

При обработке металлических изделий, обладающих различным показателем твердости, применяются пилки с определенным количеством зубцов:

• угловая и другая сталь – 22 зубца;
• чугун – 22 зубца;
• закаленный материал – 19 зубцов;
• мягкий металл – 16 зубцов.

Для того чтобы пилка не застревала в обрабатываемом изделии, стоит предварительно выполнить разводку зубцов. Рассмотрим, по какому принципу производится разводка.

• Ширина разреза больше толщины рабочего полотна.
• Ножовочные пилки с шириной шага зубьев около 1 мм должны быть выполнены в волнистой разводке. Каждую пару смежных зубцов необходимо отгибать в разные направления приблизительно на 0,25-0,5 мм.

• Пластина с шагом более 0,8 мм разводится гофрированным методом. Первые несколько зубцов отводятся на левую сторону, следующие зубья – вправо.
• При среднем шаге около 0,5 мм первый зуб отводят в левую сторону, второй оставляют на месте, третий – в правую сторону.
• Пластина с крупным шагом до 1,6 мм – каждый зубец отводится в противоположные направления. Необходимо, чтобы разводка заканчивалась на расстоянии не больше 3 см от торца полотна.

d

Н14

250

265

12,5

0,63

0,80

32

4,0

1,00

24

1,25

20

300

315

0,80

32

1,00

24

1,25

20

1,40

18

1,60

16

Таблица 2 — Размерымашинныхполотен

Размерывмиллиметрах

Как правильно производить работу с ножовками?

Перед тем как приступить к работе, разберитесь с полотном. Установите новое полотно на место старого, отпустив натяжение, зубцами вперед от рукоятки. После этих действий следует хорошо затянуть полотно.

Правильное резание металла ножовкой тоже приходит методом проб и ошибок. Возьмитесь рабочей рукой за рукоятку, а второй придерживайте вертикальный край

Важно делать небольшой наклонный угол при работе, от 30 до 45 градусов, для наиболее ровной линии отреза. Работать с углом в 90 градусов можно, но в исключительных случаях и при высокой необходимости.

Начинать нужно с наименьшими усилиями для большего контакта с материалом. При движении инструмента вперед старайтесь увеличивать нажимную силу и, если полотно хорошо войдет в металл, можно увеличивать темпы работы.

Используйте полотно в полной мере, пусть в роботе принимает участие вся деталь, а не только определенный участок. Это поможет избежать быстрому износу полотна.

Не забывайте о плавных движениях, чтобы избежать поломок в ненужные моменты. Такая небольшая инструкция правильного резания металла поможет вам быстрее достичь мастерства и совершать меньше ошибок.

Из чего состоит?

Рассматриваемый инструмент имеет очень простую и понятную конструкцию. Если говорить о ручных моделях, то они похожи на скобу, меж концов которой фиксируется натянутое полотно.

Обычно в состав инструмента входит также рама и ножовочная пилка. Каждая из составных частей имеет свои тонкости и характеристики и каждая из них является незаменимой.

Например, рама закрепляет полотно для распила. Создаваться может из различных материалов в зависимости от того, с чем придется работать. Например, если речь идет о распиле каких-то твердых изделий, то применять лучше вариант, сделанный из композитов очень прочного типа. Также в прямой зависимости от условий использования будет находиться рамная конструкция.

Например, если приходится регулярно иметь дело с распилом железа в труднодоступных местах, то лучше купить модель, которая будет иметь регулятор наклона полотен для резки или не сильно большую рамку.

Устройство ножовки будет неполным без полотна. Речь идет о тонкой ленте, выполненной из стали. Несмотря на это, оно является наиболее хрупкой частью данного приспособления. По этой причине во время работы следует быть очень осторожным и внимательным. В противном случае полотно просто сломается. На данной детали располагаются специальные клиновидные зубчики.

При подборе пилы следует обращать внимание, подвергались ли зубцы полотнища закалке. Дело в том, что данная процедура позволяет существенно увеличить время использования инструмента и его производительные характеристики. Если требуется резать жесткие металлоизделия, то применяются полотна с не слишком большими зубцами, а мягкие варианты обрабатываются большими резцами

Лучше приобретать биметаллические либо каленые решения. В полотняную раму следует ставить их так, дабы зубцы находились в противоположном направлении от рукояти

Если требуется резать жесткие металлоизделия, то применяются полотна с не слишком большими зубцами, а мягкие варианты обрабатываются большими резцами. Лучше приобретать биметаллические либо каленые решения. В полотняную раму следует ставить их так, дабы зубцы находились в противоположном направлении от рукояти.

Как выбрать инструмент и полотно

При выборе пилы следует обращать внимание на расстояние между креплениями. Необходимо приобретать инструмент, в который могут вставляться сменные детали различных размеров

При покупке ножовочного полотна по металлу учитывают следующие параметры:

1. Прочность обрабатываемого материала. Если пила будет использоваться для резки мягких листов, используют полотно с минимальной твердостью, выполненное из стали марки Х6ВФ. Ножовка по металлу профессиональная оснащается деталями, выполненными из быстрорежущих материалов. Высокое качество резки обеспечивают пилки с алмазным или вольфрамовым напылением.
2. Толщина обрабатываемого листа и качество срезов. Критерием выбора является количество зубьев, воздействующих на дюйм материала (PPI). Для резки тонкого листового металла, когда нужно обеспечить гладкость краев, рекомендуется выбирать детали с показателем PPI больше 24. Если скорость резки важнее, чем качество, индекс должен составлять менее 24. Параметр PPI повышается по мере увеличения частоты зубьев.
3. Вид покрытия. Инструменты российского производства покрываются составом Хим.Окс.Прм. Реже можно встретить пилки с эмалевым покрытием. Нужно помнить, что при длительной работе эмаль может трескаться. Существуют биметаллические изделия, когда на стальную ленту накладывается полоса из быстрорежущего металла.
4. Равномерность направления зубьев. Острия не должны отклоняться от оси более чем на 45% от шага зубцов.

Рекомендации по применению

Только при правильном применении можно исключить вероятность повреждения ножовочного полотна по металлу. Основные рекомендации следующие:

1. Нужно проводить обработку с одной скоростью и приложенным усилием. Даже незначительные изменения могут стать причиной появления дефекта.
2. Время от времени нужно делать перерывы. Причины заключаются в том, что слишком высокая температура становится причиной повышения пластичности.
3. На момент обработка по поверхности должно проходить все ножовочное полотно. За счет этого обеспечивается равномерный износ.

Часто можно встретить ситуацию, когда из-за сильного нагрева и приложенного усилия металлическая пластина лопается. Низкокачественные варианты исполнения изнашиваются быстро и становятся практически непригодными в применении.

Выбор полотна

Качество полотна определяется по его зубьям. Первый критерий выбора – это форма режущих элементов, которая может изменяться в зависимости от наклона кромочной детали.

Второй критерий выбора полотна – это шаг зубьев. По этому параметру можно определить, для распила какого по твердости материала оно подойдет, а также выбрать максимально возможную толщину изделия, которое можно распилить. Измеряется этот показатель количеством зубцов на один дюйм полотна

Также важно отметить, что толщина полотна по металлу играет здесь важную роль. К примеру, на профессиональных трехсотмиллиметровых ножовках, толщина будет равняться 0,63 – 1,25 мм

Толщина полотна для электропил с длиной 150 мм – от 1,25 до 2,5 мм.

Стоит также сказать, что количество зубьев на один дюйм полотна зависит от толщины и материала заготовки, которая будет распиливаться. К примеру, при распиле алюминиевой заготовки с толщиной более 5 мм необходимо, чтобы число зубьев на один дюйм было 18. Если толщина от 2 до 5 мм, то количество зубьев может варьироваться от 18 до 24. При толщине заготовки менее 2 мм количество зубцов должно быть в пределах от 24 до 32.

Как ставить полотно по металлу

Как выбрать хорошие полотна для ручной пилы, подробно выяснили, поэтому остается разобраться, как же поставить гарнитуру в корпус инструмента. Зажимы или фиксаторы на ножовках бывают двух типов:

• Резьбовое
• Рычажное

При резьбовом механизме необходимо оснастку отверстиями «посадить» на выступы фиксаторов, а затем зафиксировать гайкой в виде барашка.

Как установить гарнитуру для механической пилы, имеющей рычажное исполнение? В этом случае все гораздо проще. Для начала, нужно поместить гарнитуру в выступах фиксатора, а затем перевести рычаг в сторону закрытия, тем самым фиксируя элемент в конструкции инструмента.

При установке важно учитывать один главный нюанс — это направление вершин зубьев. Они должны «смотреть» в противоположную сторону от рукоятки

Если установить их наоборот, то процесс пиления будет выполняться неправильно, и зубья быстро сотрутся на полотне. Причем работать ножовкой по металлу также необходимо правильно, чтобы достичь результата. Пиление выполняется при направлении инструмента от себя, прижимая корпус к заготовке. При возвратном движении прижимать инструмент не нужно, так как возвращается ножовка в исходное положение на холостом ходу.

Итак, зная, как установить полотно по металлу в ножовку, а также ею работать, остается разобраться с полезными советами от специалистов.
