Обзор всевозможных приспособлений для циркулярной пилы, которые облегчают условия и улучшают качество работы

Вопрос по длинным распилам

Создание приспособления для ручной циркулярной пилы, которое поможет делать длинные распилы, актуально для многих домашних мастеров. Оно замечательно упрощает работу.

Его сделать просто. Берется ДВП. Из этого материала выпиливается образец. Он идентичен расстоянию от крайней стороны основы инструмента до крайней части диска изнутри.

При резке нужно полагаться на длину основы инструмента.

Совмещается край образца с обозначением пропила на рабочей заготовке. Ко второй стороне прикладывается прямая деталь. Это направляющая. Она фиксируется струбциной.

На второй разметке эта операция дублируется, но с противоположной стороны заготовочного изделия.

Для создания шаблона оптимально применять фрезер или лобзик.

Рейтинг распиловочных станков

Оборудование классифицируют по условиям использования, частоте вращения обрабатывающего диска, типу рабочего стола, мощности, глубине распила. При выборе также учитывают наличие дополнительных возможностей и приспособлений. Например, медленный старт значительно уменьшает нагрузку при включении двигателя, а торможение выбега, предупреждение второго запуска и защита от перегрузки системы обеспечивают безопасность работы оператора. При отборе номинантов, специалисты сайта Vyborexperta.ru провели тестирование следующих характеристик моделей:

  • Мощность двигателя;
  • Количество скоростей;
  • Диаметр, частота вращения диска;
  • Высота пропила;
  • Угол наклона;
  • Размеры;
  • Вес;
  • Уровень шума;
  • Длина шнура;
  • Комплект поставки;
  • Дополнительные особенности.

В обзоре представлено 12 моделей, которые разделены на 2 категории по принципу цели использования. На основании экспертных оценок, отзывов пользователей выделены плюсы и минусы каждого устройства.

Лучшие эксцентриковые шлифмашины

Как правильно отрегулировать

Прежде чем начать работать, необходимо правильно отрегулировать конструкцию. Придется самостоятельно выбирать оптимальное место расположения и точку для дальнейшей фиксации.

Необходимо располагать устройство таким образом, чтобы его край ложился к линии разреза ровно и без перекосов. После этого надо отрегулировать размещение пильного диска. Его необходимо оторвать от кожуха и перпендикулярно выровнять относительно режущей линии.

Когда диск и направляющие будут отрегулированы, конструкция фиксируется прижимками. Это делается, чтобы минимизировать колебания, которые могут появиться во время работы пилы.

Правила работы с циркулярной ручной пилой

Несмотря на все меры защиты и дополнительные аксессуары, дисковая пила является довольно опасным инструментом. Для того, чтобы свести к минимуму вероятность травм при работе, следует соблюдать ряд простых правил. Так, следует использовать дисковые пилы с направляющей шиной для того, чтобы полотно случайно не ушло в сторону. Деталь должна быть закреплена как можно надежнее, а прижимать пилу к ней стоит посильнее. Если у пилы есть различные дополнительные функции, то следует ознакомиться с ними до начала работы.

Для безопасной работы на циркулярной пиле необходимо соблюдать правила эксплуатации и в обязательном порядке использовать защитные очки

Как выбрать дисковую циркулярную пилу, наиболее соответствующую вашим требованиям? Если у вас нет опыта работы с данным классом инструментов, то лучше проконсультироваться у специалистов. И помните, что даже самые расхваливаемые пилы, например дисковые пилы Бош, не являются универсальными, поэтому всегда лучше иметь под рукой набор дисков или даже несколько пил, если вы планируете регулярные работы с разными материалами.

Как сделать пылесборник своими руками

Пылесборник необходим для очищения рабочей поверхности стола циркулярной пилы от деревянных опилок. Их постепенное накопление в ходе работе вредит не только качеству работы, но и здоровью мастера.

Отходы от пиления дисковой пилой

Разберемся, как обезопасить свое здоровье и повысить качество работы, сделав пылесборник из пылесоса. По сути, сам пылесос и будет пылесборником, его просто нужно будет дооснастить и правильно смонтировать.

Приступаем к монтажу:

  1. Пылесос устанавливается под столом циркулярной пилы, так чтобы для него был доступ к сети 220V.
  2. Гофрированный воздуховод, может быть, просто проведен под столом или же закреплен на специальные хомуты.
  3. Сам раструб без щетки необходимо закрепить сбоку от диска под столом.

Если есть необходимость увеличить емкость для сбора отходов от пиления, то можно удалить из пылесоса все фильтрующие элементы, а на «сброс» воздуха установить дополнительную гофру. Дополнительную гофру погружаем в отдельную емкость для сбора.

Вывод дополнительной гофры в отдельный резервуар для отходов

Прочтение данной статьи дает пользователям циркулярных пил не только знания о правильном подборе и использовании специальных приспособлений, но также и открывает перспективы их самостоятельного изготовления. А для того, чтобы изготовить качественный пылесборник для циркулярки своими руками, достаточно точно выполнить инструкции, приведенные выше.

Как работает приспособление для ручной дисковой пилы

Рассматриваемое устройство предельно просто и состоит всего из нескольких частей: основания для пилы, направляющей рейки, упорного бруска и эксцентрикового прижима обеспечивающего надежную фиксацию даже на пиломатериале, распущенном с небольшими отклонениями по ширине.

Схема приспособления для ручной циркулярной пилы.

Пользоваться самоделкой очень легко. Сначала на доске производится разметка.

Затем сверху устанавливается самодельное приспособление, нижний упор которого прижимается к кромке заготовки, а правый край выравнивается по метке.

Фото приспособления для дисковой пилы.

Далее фанерное основание надежно закрепляется поворотом рычага эксцентрикового зажимного механизма.

Фото приспособления – вид с низу.

Теперь остается поставить циркулярную пилу на основание и выполнить разрез, прижимая край подошвы к направляющему боковому упору.

Поперечная резка доски с применением изготовленного приспособления.

 Результатом будет идеально ровный распил, точно повторяющий разметку.

С этим приспособлением удобно делать множество поперечных резов, когда требуется частое перемещение инструмента на новую линию распила, например, при выборке пазов в брусьях. Пригодится оно и при необходимости уменьшения длины заготовки на несколько миллиметров, а справится с этой задачей не хуже торцовочной пилы.

Вопрос затачивания

Циркулярную пилу нужно затачивать, когда появляются такие симптомы:

  1. С ней становится тяжелее работать.
  2. От нее на материале остаются черные следы.
  3. Возникает противный запах и дым.

В идеале ее затачивать необходимо на профессиональном станке. Если его нет, понадобится приспособление для заточки циркулярных пил.

Необходимый набор для работы:

  1. Тиски.
  2. Напильник с плоской функциональной стороной.
  3. Брус.

Работать следует в перчатках.

Этапы заточки:

  1. Жесткая фиксация диска. Он вынимается из пилы и крепится в тисках. При этом применяются деревянные плашки. Можно его оставить в пиле, но между его зубцами воткнуть брусок. Брусок упирается в какую-нибудь поверхность.
  2. Начальный зубчик маркируется.
  3. Напильником обрабатывается задняя часть зуба. Им нужно провести несколько раз по ней. Усилие при этом небольшое. Каждый зубчик затачивается по очереди. Движения при этом равномерны, количество проведений напильником одно и то же.
  4. Обрабатываются передние части зубов. Принцип тот же.

Острия зубов должны быть перпендикулярны поверхности диска.

Затем все зубья осматриваются на наличие дефектов. Кромки не должны блестеть. Если это так, они плавно подтачиваются напильником.

После этого диск проверяется в деле. Он помещается в пилу. Она включается. Используется пробный брусок. Если пил легкий, ровный и тихий, значит заточка качественная.

В ином случае нужно проверить высоту зубцов. Для их выравнивания надо поднести маркер к рабочей кромке. Потом диск должен пройти весь оборот в другую сторону от вращения. На всех зубцах остается отметка. По ней можно выравнивать их высоту. Самые высокие зубья аккуратно обрабатываются напильником.

Полезные советы


Шаблоны-заготовки в разы упрощают работу Есть несколько полезных рекомендаций, которые помогут новичкам пользоваться циркуляркой с направляющей:

  • Необходимо использовать специальные шаблоны-заготовки. С их помощью удастся быстро делать одинаковые детали.
  • Перед началом работы надо заранее все отрегулировать и настроить. Только на правильно настроенном инструменте удастся качественно резать древесину.
  • Не стоит работать за циркулярной пилой слишком долго. Инструмент надо периодически отключать, чтобы он не перегревался.
  • Нужно надежно прикрепить шину. Нельзя, чтобы она скользила по рабочей поверхности. В качестве креплений можно использовать болты или шурупы.
  • Если во время распиливания циркулярка начала резко сбрасывать обороты, ее надо отключить. Такое часто случается, когда инструмент долгое время беспрерывно работает и начинает перегреваться.

Циркулярная пила — незаменимый инструмент, который позволяет быстро нарезать изделия из дерева. Люди, которые хотят выполнять работу качественно, должны пользоваться специальными направляющими. Такие конструкции можно приобрести или сделать самостоятельно.

Полезные хитрости и советы

Есть такие мелкие приспособления, которые даже инструментом зазорно считать. В то же время они отлично помогают при распиле. Это хитрости бывалых мастеров.

Шаблон-заготовка

При резке большого количества одинаковых деталей можно первую из них использовать как шаблон для резки последующих экземпляров. Надо всего лишь с одной стороны первого образца закрепить упорную деталь шириной, соответствующей расстоянию от края плиты до режущего диска. Устанавливая такой шаблон на отрезаемый материал, можно сделать множество одинаковых деталей без разметки.

Установочные бруски

Простейшая деталь, облегчающая установку любого упора и направляющей по разметке, – брусок небольшого сечения. На нем нанесены пропилы, расстояние между которыми равно отрезку от конца подошвы пилы до пильного диска. Два таких бруска помогут установить любые направляющие быстро и точно на требуемом отступе от разметочной линии. Останется только закрепить направляющую.

Защита от вырывания материала

Защитой может стать любой брусок, по ширине соответствующий толщине разрезаемой заготовки. Если его закрепить на месте выхода пильного диска из обрабатываемого материала, то он сработает как ограничитель и послужит защитой от вырывания и сколов.

Этими приспособлениями не ограничивается набор полезных самоделок, которые облегчают работу с ручной дисковой пилой. Эти – самые простые в изготовлении. Другие требуют времени и навыков. Но умельцы даже такой прибор, как транспортир для циркулярки, делают своими руками. Было бы желание.

Циркулярка и параллельный упор, пожалуй основной момент приспособление на циркулярном столе. Потому я решил отнестись к этому проекту со всей ответственностью. Я не уделяю лишнее время шлифованию и формированию без необходимости скруглений на приспособлениях, считаю вырезал, склеил, скрепил саморезами и дело в шапке. На мой взор лишняя краса не часто уместна, а крепкость нужна всегда. Работая с трудными проектами, я разбиваю их на более маленькие составляющие и отдельно работаю имея его. Имея в собственном распоряжении узкий дюралевый параллельный упор (фото справа), имел и ряд неудобств. Неудача в таком, что для каждого нового реза нужно поменять размер установки упора, для этой цели, передвигая упор, учитываем размеры в точке начала пропила заготовки и в точке выхода пропила относительно к пильному диску, потом закрепляем его 2-мя ручками. Неловко и уходит лишнее время.

Шаг 1: Изготовка упора.

Отрежьте три полосы из ламинированного ДСП длиною 1.1 м и шириной 8 см, и дальше соберите их вкупе сделав U-образный профиль. По внутренним размерам профиля изготовьте 5 заготовок-вставок для жесткости и воткните во вовнутрь профиля, они создадут квадратное сечение, нужное упору. Плюс этого упора и в способности использования его с 2-ух сторон пильного диска ( фото слева).

Шаг 2.7: Изготовка направляющего канала для упора.

Направляющий канала для упора изготовлен из 2-ух реек, имеет форму U-образного профиля и крепится болтами в торец циркулярного стола, перпендикулярно пильному диску.

Электрические полуавтоматические

Точила с электрическим приводом пользуются популярностью по причине высокой производительности и качества заточки.

Как правило, такие приборы используют специализированные сервисные центры, оказывающие платные услуги по правке и заточке. С появлением бытовых моделей точил, отличающихся приемлемой ценой, они стали популярны у владельцев пил.

Преимущества электрического точила:

  1. Высокая скорость заточки.
  2. Возможность выравнивания рабочего зуба (при заточке ручным способом зубья цепи стачиваются не равномерно).
  3. Идеальный угол заточки и возможность его регулировки.
  4. Полная или частичная автоматизация процесса.
  5. Возможность подключения как от сети 220, так и 12 вольт, благодаря чему в качестве источника питания можно использовать автомобильный аккумулятор, что достаточно удобно.

К минусам электрического станка для заточки цепей относится необходимость подключения к источнику питания, что не всегда возможно при необходимости заточки гарнитуры в деляне, на заготовке леса.

Минусом можно считать и то, что в процессе работы, заточные круги постепенно снашиваются и их необходимо менять, что повышает стоимость владения агрегатом.

Во избежание стачивания кругов, можно использовать специальные алмазные заточные диски подходящего размера. Ресурс таких дисков в несколько раз превышает ресурс обычного заточного круга.

Устройство и принцип работы

Заточная машина для пильных цепей состоит из нескольких элементов. Основание, это станина, которая используется для крепления двигателя и тисков с направляющими салазками для цепи. Двигатель, как правило, асинхронный с высокой частотой вращения и прямой передачей. На вал двигателя устанавливается заточной диск, крепится при помощи направляющей шайбы и гайки.

Тиски с салазками предназначены для установки цепи и её удержания. К тискам крепится ограничительная пластина с возможностью регулировки глубины реза. Закручивая регулировочный винт по часовой стрелке, пластина выдвигается, и глубина заточки увеличивается.

Принцип работы заточного станка предельно прост:

  1. Цепь устанавливается в направляющие салазки, ограничитель опускается и упирается в заднюю часть затачиваемого зуба, не давая ему сместиться.
  2. После этого двигатель с установленным на него диском опускается. Диск касается зуба и стачивает его кромку.
  3. Далее, оператор передвигает цепь до следующего зуба и устанавливает упорную планку, после чего процесс повторяется.

На практике принцип работы немного сложнее, т. к. прежде чем приступить к заточке, необходимо настроить станок. Инструкцию по настройке можно найти в документах к заточному устройству.

Подробнее познакомиться с принципом работы полуавтоматического заточного станка для цепей можно посмотрев видео с демонстрацией работы на станке ВИХРЬ СЗЦ-200.

Параллельный упор для циркулярки своими руками

Обычный параллельный упор для циркулярки – хороший пример того, как незначительное дополнение способно принести немалую пользу. Практически каждая ручная дисковая пила комплектуется параллельным упором для продольного распила заданной ширины. Это действительно полезное приспособление.

У штатного упора есть один недостаток. В целях безопасности он устанавливается на величины, позволяющие с его помощью проводить распилы шириной меньше 20–25 мм.

Сделано это для того, чтобы упор не мешал движению защитного кожуха пилы.

Но достаточно прикрепить саморезами к параллельной планке штатного упора деревянный брусок – и его возможности увеличатся, при этом минимальная ширина резки никак не будет ограниченна.

Обратите внимание! Надо помнить о безопасности – при осуществлении пропилов менее 15 мм брусок не позволяет защитному кожуху закрывать пильный диск

Самый простой вариант – упор для резки

Приспособление активно используется при распиле электролобзиком.

Работает достаточно эффективно, однако для ручной циркулярной пилы подходит ограниченно. Шина прижимается к заготовке при помощи струбцины. Скоба выступает над рабочей поверхностью как снизу, так и сверху.

В результате мы получаем ограничения по длине распила. В струбцину упирается двигатель циркулярки, и приходится делать рез в два приема. При этом качество кромки ухудшается, может образоваться ступенька.

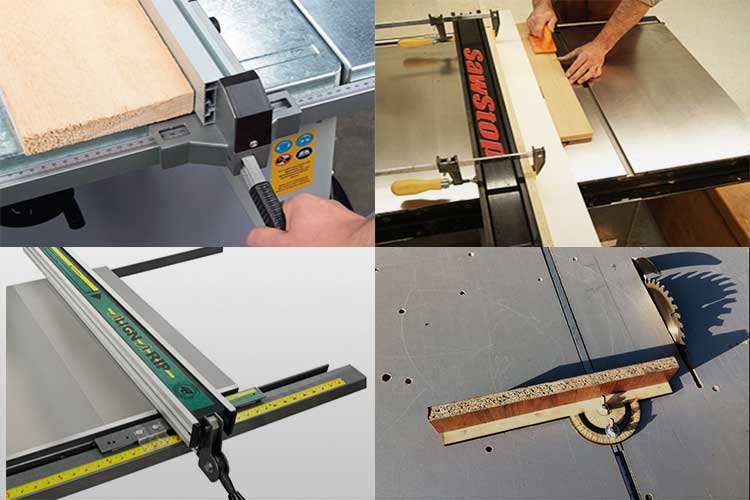

Круговая и параллельная остановка

Круговой и параллельный останов, возможно, самое важное устройство на круглом столе. Поэтому я решил взять этот проект со всей ответственностью

Работать с сложные проекты, я разбиваю их на более мелкие компоненты и индивидуально работаю с ними. Имея в своем распоряжении тонкую алюминиевую параллельную остановку (фотография справа), у него было несколько неудобств.

Проблема в том, что для каждого нового разреза необходимо изменить размер установки упора, для этого, перемещая стоп, мы учитываем размеры в начальной точке разреза заготовки и в точке где пила вырезается, затем зафиксируйте ее двумя ручками. Неудобно и занимает много времени.

Направляющая для циркулярной пилы

Простейшим приспособлением является брусок-направляющая. Можно легко получить ровный прямой разрез. Для изготовления понадобится ровный прямой брусок необходимой длины. Он, при помощи саморезов (если это допустимо) или струбцин, крепится к обрабатываемому материалу.

Крепление надо осуществлять на таком расстоянии от требуемой линии распила, чтобы положение пильного диска совпадало с разметкой при упоре в брусок боковой подошвой циркулярной пилы.

Для разового распила этот способ подходит, однако при повторении однотипных операций процедуру разметки и установки бруска каждый раз необходимо будет повторять заново.

Брусок-направляющую можно усовершенствовать, закрепив его на листе прочной фанеры толщиной 6-8 мм. Один край листа при работе будет совмещаться с линией отреза.

На расстоянии, равном расстоянию между пильным диском и краем подошвы циркулярной пилы (рабочее расстояние), саморезами к фанере крепится направляющий брусок.

При работе надо будет только совместить рабочую кромку фанерного листа с линией распила и зафиксировать струбцинами противоположную кромку.

Шипорезное устройство

Шипорезное приспособление для циркулярной пилы увеличивает КПД и точность производства шипо-пазовых соединений. Они участвуют в сборке различной столярной продукции: мебели, дверей, рам, каркасов и т. д.

Благодаря такому устройству:

  1. Заготовки располагаются без перекосов.
  2. Операции повторяются скрупулезно.
  3. Итоговый результат имеет высокое качество.

Такое устройство можно приобрести или сделать своими усилиями. Специалисты рекомендуют первый вариант. Это полноценная гарантия достижения превосходного результата.

Часто покупают такие модели: Felisatti FTJ и Festool VS 600 GE.

Это надежная и проверенная техника.

Подготовка к работе

Прежде чем приступить к работе, необходимо определиться с необходимым набором инструмента и материалов, которые понадобятся в процессе работы.

Для работы будут использованы следующие инструменты:

  1. Циркулярная пила или можно использовать распиловочный лобзиковый станок.
  2. Шуруповерт.
  3. Шлифовальный станок.
  4. Болгарка (Угло-шлифовальная машинка).
  5. Электролобзик.
  6. Ручной инструмент: молоток, карандаш, угольник.

В процессе работы также понадобятся следующие материалы:

  1. ЛДСП.
  2. Фанера.
  3. Массив сосны.
  4. Стальная трубка с внутренним диаметром 6-10 мм.
  5. Стальной стержень с наружным диаметром 6-10 мм.
  6. Две шайбы с увеличенной площадью и внутренним диаметром 6-10 мм.
  7. Саморезы.
  8. Столярный клей.

Рейтинг лучших ручных циркулярных пил по дереву для дома 2021 года

При выборе домашней циркулярной пилы можно ознакомиться с лучшими моделями, заслужившими высокие оценки пользователей. Такие устройства поддерживают рез любой древесины вне зависимости от ее твердости, а цена остается доступной для всех.

Bosch PKS 40

Ручное устройство мощностью 0,85 кВт справляется как с продольными, так и с поперечными распилами. Оснащено системой CutControl, отслеживающей ровность реза, комплектуется патрубком для подключения пылесоса. Также в наборе поставляется насадка с 40 зубчиками, такой диск подходит для большинства распилов. Поставляется с основательной литой подошвой, легко удерживается одной рукой. К минусам пользователи относят только отсутствие регулировки скорости.

Купить ручную пилу Bosch PKS можно за 5100 рублей

ЗУБР ЗПД-2000

Полупрофессиональная циркулярная пила обладает производительностью 2 кВт. Поддерживает частоту 4500 оборотов, осуществляет рез на глубину 70 мм и справляется практически с любым массивом дерева.

Комплектуется параллельным упором и диском 210 мм, ключом для смены насадок. За безопасность устройства отвечают блокировка шпинделя и 2 металлических кожуха, а сохранность двигателя обеспечивается плавным пуском.

При всех преимуществах ЗУБР ЗПД-2000 стоит совсем недорого — 4700 рублей

DeWalt DWE560

Легкая ручная пила с массой 3,7 кг подходит для работы с цельной древесиной, досками, ДСП и фанерой. Производительность устройства составляет 1,35 кВт, инструмент поставляется в комплекте с диском 184 мм.

При использовании пилы можно регулировать угол наклона насадки и глубину реза, причем делается это без ключа. Прибор комфортный для рук, точный и аккуратный, с низким уровнем шума — около 88 дБ.

Средняя стоимость циркулярной пилы DeWalt — 8100 рублей

Какой диск лучше для ручной циркулярной пилы

При выборе ручной циркулярной пилы для дома важно обратить внимание на насадку:

  1. Для бытового прибора средней мощности подойдут диски 185 мм.
  2. Полупрофессиональные устройства отличаются увеличенными размерами режущих кругов — до 210 мм.
  3. Профессиональные инструменты обладают самыми широкими дисками до 235 мм.

Самый ровный спил обеспечивают диски с частыми и мелкими зубцами

Чем больше зубцов у режущего диска, тем ровнее получается кромка. В частности, рекомендуется выбирать:

  • 50-60 зубцов для выполнения аккуратного, почти строганного реза;
  • 40 зубцов для проведения стандартного распила;
  • 18-25 зубцов для пиления древесины вдоль волокон.

Совет! При выборе нужно учитывать максимальную скорость вращения для конкретного круга, она должна быть больше, чем заявленная частота оборотов шпинделя.

Лучшие сетевые дисковые пилы

Дисковые пилы с сетевым подключением – это мощные и надёжные
инструменты, которые имеют доступ к неограниченному источнику питания.Эти
пилы доступны с лезвиями нескольких размеров. Такие циркулярные пилы станут
ценным дополнением к любой профессиональной мастерской.С правильным
лезвием дисковые пилы с сетевым питанием могут резать различные твёрдые материалы,
включая кирпичную кладку, сталь и дерево.

Они также являются лучшим вариантом при работе над
проектами, требующими непрерывной резки, поскольку позволяют работать в течение
длительного периода времени без необходимости делать паузы для подзарядки или
замены батарей.

Второе конструктивное решение

Самодельная конструкция параллельной упора для циркулярной пилы понизу подходит для хоть какого десктопа: с пазами либо без их. Размеры, предлагаемые на чертежах, относятся к определенному типу дисковых пил, пропорционально зависят от характеристик таблицы и марки циркулярной.

Рейка длиной семьсот мм готовится из угла, обозначенного сначала статьи. На обоих концах угла, на концах, просверлены два отверстия для резьбы M5. В каждую дырочку при помощи специального инструмента (крана) вырезается нить.

Согласно чертежам ниже, два направляющих сделаны из металла. Для этого берется металлической равной фланец углом 20х20 мм. Выкрутить и вырезать в согласовании с размерами чертежа. На большей полосе каждой направляющей размечены и просверлены два отверстия поперечником 5 мм в высшей части направляющих и очередной в центре нижнего для резьбы М5. Постукивание употребляется в резьбовых отверстиях.

Направляющие готовы, и их укрепляют к обоим концам болтами головки розетки M5x25 либо стандартными шестигранными болтами M5x25. Винты M5x25 с хоть какой головкой вкручиваются в отверстия резьбовых направляющих.

Порядок работы:

  • открутить винты в резьбовых отверстиях торцовых направляющих;
  • рейка перемещается от угла до подходящего для работы размера среза;
  • затягивая винты в резьбовых отверстиях торцовых направляющих, выбранное положение фиксируется.

Движение стоп-штанги происходит вдоль торцевых плоскостей стола, перпендикулярно плоскости пилы. Направляющие на концах параллельного угла остановки позволяют перемещать его без перекосов по полки.

Информацию о том, как сделать параллельный упор для домашнего круглого стола, смотрите ниже.

Круглая и разорвана забор. не важнейшие осветительные приборы на круглом столе. Потому я решил взять этот проект с полной ответственностью. Я не трачу много времени на шлифовку и шлифовки без необходимости филе на светильниках, я думаю, что я вырезал, склеивал, скреплял шурупами и вот в этом фокус. По моему воззрению, излишний краса не всегда уместна, но силы всегда необходимы. Работая со сложными проектами, я разбиваю их на более маленькие составляющие и работаю с ними персонально. Располагая узкий дюралевый параллельный упор (фото справа), он имел ряд неудобств. Неудача состоит в том, что для каждого нового разреза необходимо поменять размер опции упора, для этого, перемещая упор, мы учитываем размеры в точке, где вырезана заготовка, и в точке, где надрез поступает наружу по отношению к пиле, потом зафиксируйте ее 2-мя ручками. Неловкий и трудозатратный.

Обзор популярных точилок

В продаже имеется большое количество станков для заточки цепей, которые, по сути, отличаются только названием и фирмой производителем. С технической точки зрения, большинство станков которые можно встретить в продаже практически ни чем не отличаются. Это касается только бытовых моделей, в ценовой категории до 4000-5000 рублей.

Кратон CSS-180

Основные характеристики станка:

  • мощность 180 ватт;
  • угол поворота направляющей для цепи, 35 градусов в левую и правую сторону;
  • рабочее напряжение 220 вольт;
  • диаметр посадочного отверстия диска 10 мм;
  • максимальный диаметр круга 100 мм;
  • частота вращения 3000 об/мин.

Станок оборудован прозрачной пластиковой защитой. Основание устойчивое, литое из сплава алюминия.

Отличается малыми габаритами и весом. Собран в России, но детали поставляются из Китая. Данная модель относится к бытовым, а значит, не предназначена для выполнения больших объемов работ. Стоимость в пределах 3000 рублей. Аналогичные станки можно встретить под брендами Калибр, Вихрь, Rezer, Орегон.

ANAB X1

Профессиональный автоматический аппарат ANAB X1 имеет следующие характеристики:

  • мощность заточного двигателя 0,3 кВт;
  • пневматика 6 бар;
  • питание 220 вольт;
  • угол заточки 35 градусов;
  • угол поворота 28 градусов;
  • шаг затачиваемых цепей 1/4″, 325″, 3/8″, 404″.

Ниже можно посмотреть видео о том, как работает станок ANAB X1.

Пусковая кнопка и электрика

Штатную кнопку включения необходимо зашунтировать, а если такой возможности нет — зажать прищепкой или жгутом. Вместо кнопки на ручке будет использоваться небольшая электросеть, проложенная внутри ящика.

Читать также: Брашировальный станок своими руками чертежи

На внешней передней стороне короба установите сдвоенную кнопку «Старт/Стоп» с фиксацией. Ее нормально открытый контакт подключается в разрыв кабеля питания. Концы провода подключаются к штепсельной розетке, прикрученной с внутренней стороны.

После того как пила подключена и проверена в работе, необходимо натянуть на воздухозаборную решетку сложенный втрое капроновый чулок.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
