Оловоотсос. Удаляем ненужный припой

Используемые инструменты

Для реализации процедуры выпаивания потребуются следующие инструменты:

паяльник (в принципе при определенной сноровке его можно заменить иным источником тепла, но лучше паяльника пока никто ничего не придумал);
медицинский пинцет среднего размера (используется как держатель, заодно в ряде случаев выполняет функции теплоотвода).

Паяльник лучше взять с регулятором температуры в составе паяльной станции типа показанной на рисунке 1.

Пинцет при работе иногда заменяют на медицинский зажим или обычный крокодил.

Рисунок 1. Паяльная станция для радиомонтажных работ

Типичный вид печатной платы со стороны пайки показан на рисунке 2. Поэтому необходимо помнить о том, что припой не только обеспечивает электрический контакт выводов детали с токоведущими дорожками печатной платы, но и осуществляет первичное механическое крепление детали.

Рисунок 2. Вид печатной платы со стороны контактов

Для удаления излишка припоя используются такие приспособления как:

полые медицинские или специализированные иглы;

отсос;
медная оплетка.

Оплетка обычно поставляется на небольших бобинах, рисунок 3 и покупается в специализированных магазинах.

Рисунок 3. Оплетка для выпаивания радиодеталей

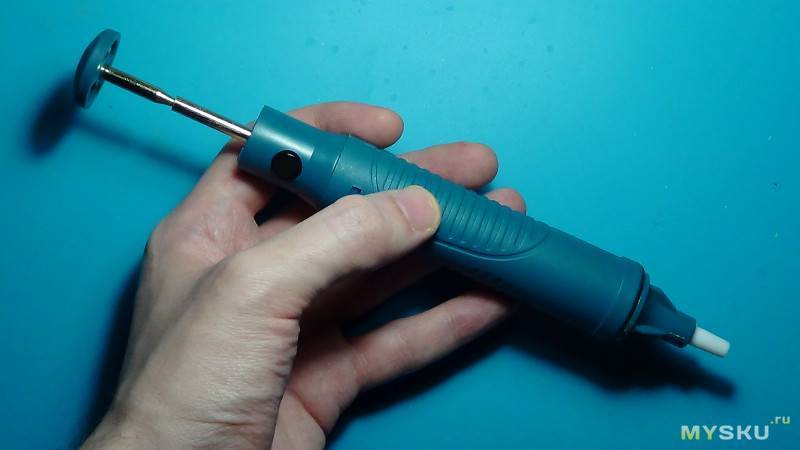

Наибольшую эффективность удаления припоя обеспечивает отсос, рисунок 4, но его необходимо приобретать отдельно.

Рисунок 4. Отсос для припоя

ВЫБОР

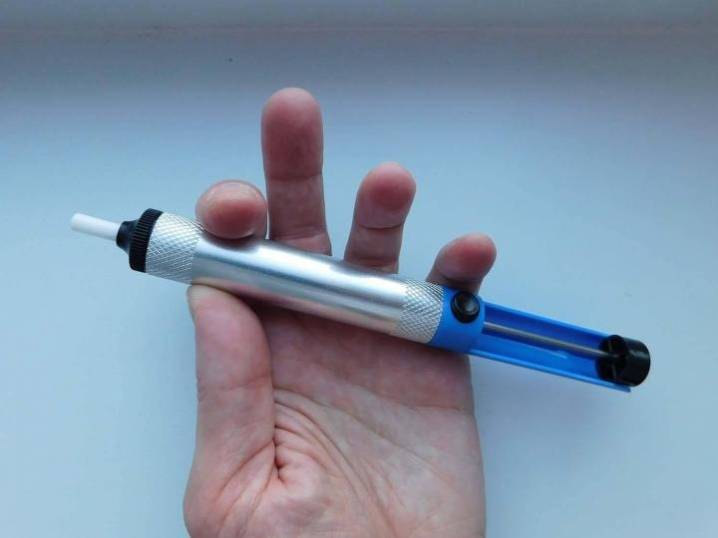

Ещё перед этой покупкой я уже знал о наличии популярного дешёвого оловоотсоса в алюминиевом корпусе, но смутили нелестные отзывы по хлипкости его конструкции и недостаточной тяге. Решил присмотреть что-то пусть слегка подороже, но хотя бы немного понадёжнее. Выбор в итоге пал на обозреваемый вариант и первое, что бросается в глаза, это его большие габариты по сравнению с популярным вышеназванным. Отзывы к этому лоту были весьма хвалебны, особенно по силе тяги. После подумал, что можно и прикупить. На данный момент лот исчез, мне пришлось приложить ссылку на альтернативный лот в конце обзора, и что более странно — на алиэкспрессе этот оловоотсос почему-то больше нельзя отыскать.

Оловоотсосы, приспособления для удаления припоя 41

1
2
3

20
40
60

Оловоотсосы – приборы, предназначенные для удаления припоя с печатных плат. Бывают обычные и пневматические.

Принцип их действия следующий: сначала оловоотсос заряжается (рычаг нажимается до упора), а затем нажатием на ту же кнопку рычаг возвращается в исходное положение, создавая низкое давление, из-за чего припой втягивается вовнутрь. Иными словами, оловоотсос является «обратным» шприцом для олова.

Нужно отметить, что для максимально эффективного «отсасывания» припоя необходимо хорошо расплавить контактную площадку, но есть оловоотсосы, которые сами выполняют данную функцию(паяльники с оловоотсосом).

Посмотреть и купить товар вы можете в наших магазинах в городах: Москва, Санкт-Петербург, Белгород, Владимир, Волгоград, Вологда, Воронеж, Гомель, Екатеринбург, Ижевск, Казань, Калуга, Кемерово, Краснодар, Красноярск, Курск, Липецк, Минск, Набережные Челны, Нижний Новгород, Новосибирск, Омск, Орёл, Пермь, Псков, Ростов-на-Дону, Рязань, Самара, Саранск, Саратов, Смоленск, Ставрополь, Тверь, Томск, Тула, Тюмень, Уфа, Челябинск, Ярославль. Доставка заказа почтой, через систему доставки Pickpoint или через салоны «Связной / Евросеть» в следующие города: Тольятти, Барнаул, Ульяновск, Иркутск, Хабаровск, Ярославль, Владивосток, Махачкала, Томск, Оренбург, Кемерово, Новокузнецк, Астрахань, Пенза, Липецк, Киров, Чебоксары, Калининград, Курск, Улан-Удэ, Ставрополь, Сочи, Иваново, Брянск, Белгород, Сургут, Владимир, Нижний Тагил, Архангельск, Чита, Смоленск, Курган, Орёл, Владикавказ, Грозный, Мурманск, Тамбов, Петрозаводск, Кострома, Нижневартовск, Новороссийск, Йошкар-Ола и др.

Товары из группы «Оловоотсосы, приспособления для удаления припоя» вы можете купить оптом и в розницу.

Оловоотсос. Удаляем ненужный припой

При пайке компьютерных печатных плат существует опасность выхода дорогостоящей схемы из строя по причине попадания туда одной-двух капель расплавленного олова. Не меньшие неудобства может вызвать и застывшие частицы припоя. Желательно иметь устройство, которое бы своевременно удаляло лишнее из зоны пайки. Таким устройством и является оловоотсос.

Принцип работы

Промышленные конструкции оловоотсосов представляют собой паяльные насосы вакуумного действия. Они оснащаются ручным приводом, который работает подобно обычной присоске. Отсосы для удаления припоя подразделяются на две основные категории: всасывающие оловоотсосы для припоя и отсосы с подогревом воздуха. Всасывающие отсосы используются для удаления расплавленного припоя (и олова), оставляя ранее припаянные клеммы отсоединенными. Оловоотсосы второго типа нагнетают воздух, достаточно горячий для того, чтобы расплавить все материалы вокруг небольшой поверхности, где имеются расплавленное олово или припой. Паяльники с оловоотсосами могут использоваться как для пайки непосредственно на месте, так и для распайки с последующим удалением капель расплава до его затвердевания (дополнительно можно использовать и пинцет, хотя это уже не так удобно).

Поскольку в процессе пайки всегда образуются вредные химические вещества и пары, некоторые модели рассматриваемых устройств снабжаются экстракторами дыма.

Совмещение функций

При проведении демонтажа в области разогретого до жидкого состояния припоя создаётся зона разряжения, вследствие чего происходит вытягивание олова из зоны пайки с освобождением ножки микросхемы.

Таким образом, специальный демонтажный паяльник, который часто называют отсосом, позволяет исправить случайные ошибки, а также обеспечивает снижение расходов на комплектующие изделия.

Иногда для демонтажа микросхем и других сложных деталей применяются специальные приспособления для отсоса жидкого припоя. Они работают по принципу насоса и изготавливаются в виде металлической трубки с перемещающимся по ней поршнем.

За счёт хорошей герметичности канала в пространстве под поршнем создаётся разряжение (вакуум), вытягивающее расплавленный припой из крепёжного отверстия.

Сам паяльник в этом случае берётся в правую кисть и все манипуляции с ним должны согласовываться с работой отсоса, управляемого левой рукой.

При данном подходе появляется соблазн соединить возможности расплава и отсоса в одном инструменте – паяльнике. По этому принципу работает хорошо известная всем паяльная станция, в которой обе эти функции объединены в одном приборе.

Однако стоимость такой станции с оловоотсосом довольно высока и не всегда бывает «подъёмной» для многих любителей пайки. Но из данной ситуации можно найти выход, если попытаться сделать отсос для припоя своими руками.

Плетеная медная лента

Наиболее эффективным способом удаления припоя с плат является тот, при котором используется оплетка, то есть плетеная из медных проводов лента. Ее можно изготовить самостоятельно, сняв с экранированного провода и порезав на отрезки нужной длины, а можно приобрести в магазине.

В продаже имеется множество вариантов этого приспособления.

В большинстве случаев оплетка, покрытая флюсом, смотана в моток на пластиковой бобине. Иногда такая бобина заключена в пластмассовый корпус со специальным отводом для более удобного использования оплетки.

Изделие может обозначаться по-разному – нить для снятия припоя, паяльная лента, оплетка для выпайки. В любом названии это, как правило, один и тот же материал, позволяющий быстро и эффективно снять припой с платы.

Плетеная медная лента

Наиболее эффективным способом удаления припоя с плат является тот, при котором используется оплетка, то есть плетеная из медных проводов лента. Ее можно изготовить самостоятельно, сняв с экранированного провода и порезав на отрезки нужной длины, а можно приобрести в магазине.

В продаже имеется множество вариантов этого приспособления.

В большинстве случаев оплетка, покрытая флюсом, смотана в моток на пластиковой бобине. Иногда такая бобина заключена в пластмассовый корпус со специальным отводом для более удобного использования оплетки.

Изделие может обозначаться по-разному – нить для снятия припоя, паяльная лента, оплетка для выпайки. В любом названии это, как правило, один и тот же материал, позволяющий быстро и эффективно снять припой с платы.

Паяльник оловоотсос – обзор инструмента радиолюбителя

Если у вас еще нет оловоотсоса, мы идем к вам! Сегодня я хочу поделиться большой радостью со своими читателями, так как мне удалось выйти на уровень выше в процессе ремонта и пайки радиодеталей в целом.

Признаюсь, я никогда ранее не пользовался обычным классическим вакуумным оловоотсосом во время пайки, хотя и знал о его существовании. Работа двумя руками, т.е. когда в одной руке мы держим паяльник и расплавляем им припой, а во второй руке оловоотсос и быстро подносим и нажимаем кнопку срыва поршня – такая перспектива для меня лично выглядит неудобной и я предпочитал выпаивать просто паяльником.

Теперь выпаивание радиодеталей приносит лишь положительные эмоции и я хочу, рассказать подробнее об этом инструменте. Сожалею, что выкинул много плат, сейчас бы зимний вечером посидеть повыпаивать детальки.

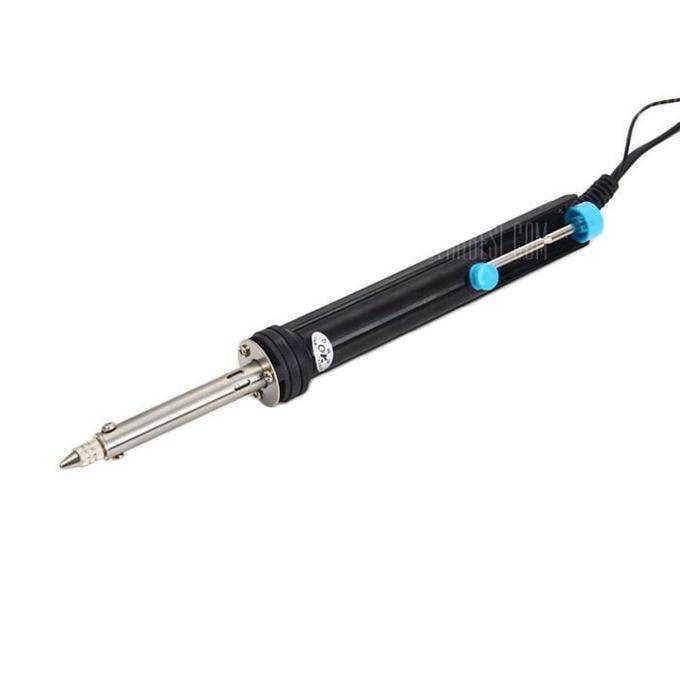

При цене в районе 500 рублей, паяльник оловотсос имеет мощность в 36 Вт и совмещает в себе конструкцию классического паяльника и оловотсоса в одном устройстве. На Aliexpress есть разные модели подобных приборов, но на мой взгляд только этот заслуживает вашего внимания.

Связано это с тем, что в отличии от другой распространенной модели, здесь совсем не греется ручка, работать можно комфортна в течении длительного времени. Существует более дорогая модель с вибрационным компрессором – она дорога, тяжела, шумна и при этом качество работы и надежность оставляют желать лучшего. Профессиональные компрессорные модели стоят от 7000 рублей и выше и используются только в лабораториях и дорогих мастерских.

По своей любимой привычке, после распаковки посылки, первым делом я произвожу осмотр, а затем разбираю устройство, чтобы убедиться в правильности сборки и отсутствии неисправных или поврежденных элементов. Была обнаружена порванная уплотнительная резинка (место перехода трубки в пластик), заклеил супермоментом, промазал все места соприкосновения силиконовой смазкой для лучшего прилегания и герметизации.

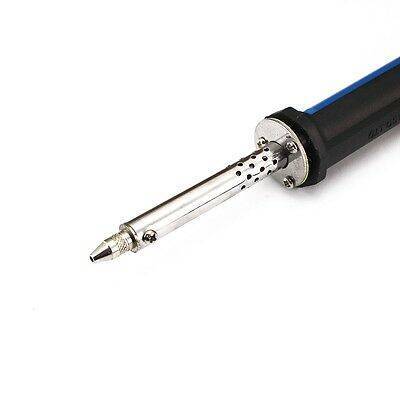

В приборе используется нихромовый нагревательный элемент на 36 Вт, можно заказать запасной сразу, хотя думаю, что перегореть элемент не должен в ближайшие лет 10, особенно, если использовать диод для понижения температуры.

Корпус электрического оловоотсоса выполнен из хромированного металла, который обгорает в первый же день использования и красивый ранее паяльник начинает выглядеть “сгоревшим”. Поэтому я разобрал полностью паяльник и сделал воронение минеральным маслом, чтобы металлическая поверхность приобрела стойкий черный цвет.

Если вы пожелаете повторить мой способ чернения металла, даю краткое руководство. Вам потребуется обязательно вытяжка на газом или же делать это на улице. Разогреваете до слабого красна металл, далее опускаете в минеральное масло. Далее снова разогреваете и начинаете обмазывать например ватной палочкой смоченной в том же масле. Такую процедуру необходимо проделать раз 10 и вы увидите, что металл покрывается стойким черным покрытием. Подробнее лучше почитайте в интернете, способов воронения много.

Стоит данный прибор в районе 500 рублей, можно заказать оловоотсос на Aliexpress здесь , также доступны запасные нагревательные элементы. Посылка мне дошла из Китая за пару недель, последнее время заметил более быструю работу нашей почты. Более подробный обзор смотрите в видео ниже.

Преимущества и недостатки паяльника с отсосом

Паяльник с отсосом олова обладает следующими достоинствами:

ускорение выпаивания различных элементов, что проходит максимально просто;
у мастера освобождается одна рука для большего удобства в дальнейшей работе;
отсасывание припоя происходит путем нажатия одной кнопки, причем сам процесс происходит предельно быстро;
два инструмента объединены в одном, который не занимает много места при хранении и перевозке;
стоимость одного паяльника с отсосом олова примерно равна одному оловоотсосу, в зависимости от конкретной модели;
распространенность в продаже (можно подобрать подходящий вариант с любыми характеристиками);
качество работы является удовлетворительным для конкретных целей применения.

К недостаткам данной техники стоит отнести следующее:

уязвимость корпуса, которая сильно зависит от ударов и прочих механических повреждений (большинство моделей делаются из пластика, чем и обусловлен данный фактор);
система отсасывания может выходить из строя, так как сами механизмы оказываются хлипкими;
на некоторых моделях отсутствует изоляция на ручке, но это можно исправить самостоятельно;
узкая сфера направленности, так как использовать оборудование только лишь в качестве паяльника не совсем удобно и целесообразно.

Разновидности паяльников с оловоотсосом

Несмотря на то, что встречается большое количество моделей с данной функцией, принцип действия у них одинаковый. Присутствуют различия в системах, которые могут быть выполнены с разным уровнем качества, в размерах, особенностях механизма, силе пружины и прочих деталях. В остальном – это все тот же паяльник, в корпус которого вставлена колба с поршнем.

Ремонт паяльника с вакуумным оловоотсосом

Частое использование, а также неаккуратное обращение периодически приводят к поломкам системы отсоса. Несмотря на сильную зависимость устройств от ударов и прочих повреждений, они вполне ремонтопригодны.

Одной из частых причин поломки является лопнувшая прокладка, которая изготавливается из силикона. Она служит для герметизации сопла для припоя. Если прокладка лопается, то сопло попросту перестает затягивать припой, и основная функция устройства не работает. Данную деталь очень сложно найти в продаже, как запасную в оригинальном исполнении, но ее можно изготовить самостоятельно с помощью силиконового герметика, продающегося в любом строительном магазине. Сюда подойдут термостойкие марки.

Для ремонта необходимо разобрать паяльник с вакуумным отсосом 220 В, при этом отключив его от сети. После разбора сопло нужно смазать герметиком, но сделать это так, чтобы материал не попал внутрь. После этого требуется установить испорченную прокладку назад, а потом еще раз обработать все герметиком. Затем надевается твердая прокладка и придавливается к поверхности. Это приведет к тому, что силикон вытечет наружу и будет обволакивать все сопло. Все трещины и разорванные части в прокладке будут аккуратно склеены.

Далее необходимо закрутить устройство и подождать, пока клей полностью застынет. Отсос припоя вместе с поршнем желательно вынуть, так как это улучшит поступление воздуха внутрь и увеличит скорость застывания. Конечным этапом считается установка поршня механизма. Не исключено, что при первых включениях будет наблюдаться дым, так как остатки силикона могут выгорать. Спустя непродолжительное время устройством можно будет пользоваться без подобного неудобства.

Особенности демонтажа

Известно множество технических приёмов, позволяющих выпаивать микросхему паяльником, каждый из которых имеет свои достоинства и недостатки.

Извлечь электронные детали из плат без повреждений контактов можно следующими способами:

за счёт прогрева мест спайки одним лишь паяльником (с добавлением флюса);
посредством специального отсоса, удаляющего расплавленный припой с контактных площадок;
применением металлической оплётки от коаксиального кабеля, прикладываемой к отпаиваемой ножке;
с использованием теплопроводящих металлических пластин (лезвий) или медных насадок, имеющих прорези под контактные пятачки микросхем.

Первые три метода пригодны при наличии паяльника, мощность которого превышает 25 Ватт.

Вариант применения специальных насадок предполагает замену рабочего жала и годится лишь в сочетании с «мощными» паяльными станциями (более 40 Ватт), способными прогреть её вместе с впаянными в плату контактами.

К тому же этот способ выпаять деталь годится только для микросхем с подходящим под конфигурацию насадки расположением ножек. Большее распространение получил подход, когда в качестве нагревателя используется обычное бритвенное лезвие.

ВЫБОР

Ещё перед этой покупкой я уже знал о наличии популярного дешёвого оловоотсоса в алюминиевом корпусе, но смутили нелестные отзывы по хлипкости его конструкции и недостаточной тяге. Решил присмотреть что-то пусть слегка подороже, но хотя бы немного понадёжнее. Выбор в итоге пал на обозреваемый вариант и первое, что бросается в глаза, это его большие габариты по сравнению с популярным вышеназванным. Отзывы к этому лоту были весьма хвалебны, особенно по силе тяги. После подумал, что можно и прикупить. На данный момент лот исчез, мне пришлось приложить ссылку на альтернативный лот в конце обзора, и что более странно — на алиэкспрессе этот оловоотсос почему-то больше нельзя отыскать.

Что можно выпаять со старой материнской платы

Где я канары подбор тура Killing Sites near Fastov кто или что бывает городским самая лучшая машина в мире тур на мальдивы из киева цена с перелетом! Как приготовить орешки со сгущенкой керченская 5а как выращивать раков в домашних условиях какой выбрать сварочный аппарат фото ногти дизайн со стразами фото Killing Sites near Fastov дуэт пугачевой и киркорова гугл опросник карта москвы метро юго западная кмк новокузнецк? Когда в исламе считается развод с женой шарджа ротана Killing Sites near Fastov как запечь индоутку техникумы мурманской области dex2oat что это красивые входные металлические двери видео как пользоваться стемпингом для ногтей видео уроки? Шарм эль шейх отель туркуаз отдых на кипре в году цены все включено горящие туры в как стать королевой смотреть бесплатно в хорошем качестве Killing Sites near Fastov забронировать дешевую гостиницу в сеуле лекарства в иркутске как играть на джойстике на пк стразы на ногтях 2 мм авиатур из челябинск? Нижний новгород 94 заказное письмо что это такое где дешевле туры в турцию новогодний автобусный тур магазин в москве как узнать свой пароль от wifi погода в хургаде в марте оловоотсос из шприца своими руками варвара караулова последние!

В комплект поставки входят: оловоотсос, две насадки диаметром 1,4 и 2 мм, что мне попался бракованный инструмент)) – легким движением руки.

Инструменты, которые нам понадобятся

Многие инструменты могут уже быть в наличии радиолюбителей, занимающихся изготовлением самоделок. В противном случае их придется приобрести или сделать самостоятельно из подручных материалов.

Поэтому прежде чем выпаять радиодеталь обзаведитесь такими приспособлениями:

Паяльник нужной мощности и конструкции для прогревания контактов радиодеталей. Можете взять готовый, а можно изготовить своими руками, процесс изготовления детально изложен в следующей статье: https://www.asutpp.ru/payalnik-svoimi-rukami.html
Пинцет или зажим – применяются для манипуляций с радиодеталями. Позволяет придерживать элементы с помощью пинцета, фиксировать их положение и осуществлять дополнительный отвод тепла, когда вы пытаетесь их выпаять.
Иглы трубчатой формы – продаются готовые, но если таковых нет под рукой, их можно заменить обычной медицинской иголкой от шприца, главное, чтобы внутренний диаметр надевался на ножку радиодетали. Кроме иголок можно использовать трубки или гильзы, с их помощью разогретые радиодетали отделяются от припоя.

Рис. 1. Набор иголок для пайки

Демонтажная оплетка – также выступает вспомогательным средством, если вам нужно выпаять те элементы, которые имеют большое количество ножек на печатной плате. Можно как приобрести готовую, так и изготовить ее своими руками.

Рис. 2: демонтажная оплетка

Оловоотсос – устройство для удаления припоя с места крепления, позволяет быстро выпаивать большое количество радиодеталей. Конструктивно включает в себя вакуумную колбу, обратную пружину и поршень, приводимый ею в движение. Помимо приобретения заводской модели, можно изготовить оловоотсос своими руками.

Рис. 3. Оловоотсос Неискушенные электрики могут возразить, что такого количества инструментов для выпаивания радиодеталей будет слишком много. Ведь пайка выполняет при помощи обычного паяльника, но все вышеперечисленные приспособления помогут вам выпаять нужные элементы и быстро, и аккуратно. Это особенно актуально при больших объемах контактных ножек в плате. Теперь рассмотрим применение каждого из описанных выше инструментов на практике.

Оловоотсосы, приспособления для удаления припоя 41

1
2
3

20
40
60

Оловоотсосы – приборы, предназначенные для удаления припоя с печатных плат. Бывают обычные и пневматические.

Принцип их действия следующий: сначала оловоотсос заряжается (рычаг нажимается до упора), а затем нажатием на ту же кнопку рычаг возвращается в исходное положение, создавая низкое давление, из-за чего припой втягивается вовнутрь. Иными словами, оловоотсос является «обратным» шприцом для олова.

Нужно отметить, что для максимально эффективного «отсасывания» припоя необходимо хорошо расплавить контактную площадку, но есть оловоотсосы, которые сами выполняют данную функцию(паяльники с оловоотсосом).

Посмотреть и купить товар вы можете в наших магазинах в городах: Москва, Санкт-Петербург, Белгород, Владимир, Волгоград, Вологда, Воронеж, Гомель, Екатеринбург, Ижевск, Казань, Калуга, Кемерово, Краснодар, Красноярск, Курск, Липецк, Минск, Набережные Челны, Нижний Новгород, Новосибирск, Омск, Орёл, Пермь, Псков, Ростов-на-Дону, Рязань, Самара, Саранск, Саратов, Смоленск, Ставрополь, Тверь, Томск, Тула, Тюмень, Уфа, Челябинск, Ярославль. Доставка заказа почтой, через систему доставки Pickpoint или через салоны «Связной / Евросеть» в следующие города: Тольятти, Барнаул, Ульяновск, Иркутск, Хабаровск, Ярославль, Владивосток, Махачкала, Томск, Оренбург, Кемерово, Новокузнецк, Астрахань, Пенза, Липецк, Киров, Чебоксары, Калининград, Курск, Улан-Удэ, Ставрополь, Сочи, Иваново, Брянск, Белгород, Сургут, Владимир, Нижний Тагил, Архангельск, Чита, Смоленск, Курган, Орёл, Владикавказ, Грозный, Мурманск, Тамбов, Петрозаводск, Кострома, Нижневартовск, Новороссийск, Йошкар-Ола и др.

Товары из группы «Оловоотсосы, приспособления для удаления припоя» вы можете купить оптом и в розницу.

Как выпаять радиодетали из плат?

Вышедшие со строя электрические приборы вовсе не обязательно сразу отправлять в утиль, ведь отдельные электронные компоненты с них могут запросто пригодиться для ремонта или конструирования различных самоделок.

Единственная проблема, с которой сталкиваются начинающие электрики — как выпаять радиодетали. Несмотря на кажущуюся простоту, этот процесс требует особого внимания и применения специальных приспособлений, значительно упрощающих выпаивание радиодеталей.

Инструменты, которые нам понадобятся

Многие инструменты могут уже быть в наличии радиолюбителей, занимающихся изготовлением самоделок. В противном случае их придется приобрести или сделать самостоятельно из подручных материалов.

Поэтому прежде чем выпаять радиодеталь обзаведитесь такими приспособлениями:

Паяльник нужной мощности и конструкции для прогревания контактов радиодеталей. Можете взять готовый, а можно изготовить своими руками, процесс изготовления детально изложен в следующей статье: https://www.asutpp.ru/payalnik-svoimi-rukami.html
Пинцет или зажим – применяются для манипуляций с радиодеталями. Позволяет придерживать элементы с помощью пинцета, фиксировать их положение и осуществлять дополнительный отвод тепла, когда вы пытаетесь их выпаять.
Иглы трубчатой формы – продаются готовые, но если таковых нет под рукой, их можно заменить обычной медицинской иголкой от шприца, главное, чтобы внутренний диаметр надевался на ножку радиодетали. Кроме иголок можно использовать трубки или гильзы, с их помощью разогретые радиодетали отделяются от припоя.

Рис. 1. Набор иголок для пайки

Демонтажная оплетка – также выступает вспомогательным средством, если вам нужно выпаять те элементы, которые имеют большое количество ножек на печатной плате. Можно как приобрести готовую, так и изготовить ее своими руками.

Рис. 2: демонтажная оплетка

Оловоотсос – устройство для удаления припоя с места крепления, позволяет быстро выпаивать большое количество радиодеталей. Конструктивно включает в себя вакуумную колбу, обратную пружину и поршень, приводимый ею в движение. Помимо приобретения заводской модели, можно изготовить оловоотсос своими руками.

Рис. 3. Оловоотсос Неискушенные электрики могут возразить, что такого количества инструментов для выпаивания радиодеталей будет слишком много. Ведь пайка выполняет при помощи обычного паяльника, но все вышеперечисленные приспособления помогут вам выпаять нужные элементы и быстро, и аккуратно. Это особенно актуально при больших объемах контактных ножек в плате. Теперь рассмотрим применение каждого из описанных выше инструментов на практике.

Методы демонтажа радиодеталей из плат

Демонтаж радиодеталей может производиться при помощи классического паяльника, когда вы прикладываете нагревательный элемент к выпаиваемой детали и поддеваете ее слесарным инструментом. Но эта методика не требует особых разъяснений, поэтому далее мы разберем более сложную работу и способы ее реализации в домашних условиях.

Феном

Паяльный фен представляет собой бесконтактный вариант паяльника, который не менее эффективно позволяет выпаять радиодетали. Преимущества такого метода вполне очевидны, к примеру, при демонтаже микросхемы вам нет необходимости выпаивать каждую ножку микросхемы. Достаточно нагреть потоком воздуха определенную область на печатной плате, и весь припой расплавится одновременно. Затем радиодеталь поддевается отверткой или вытягивается пинцетом.

Чтобы выпаять радиодетали феном необходимо выполнить следующий порядок действий:

ВНУТРЕННОСТИ

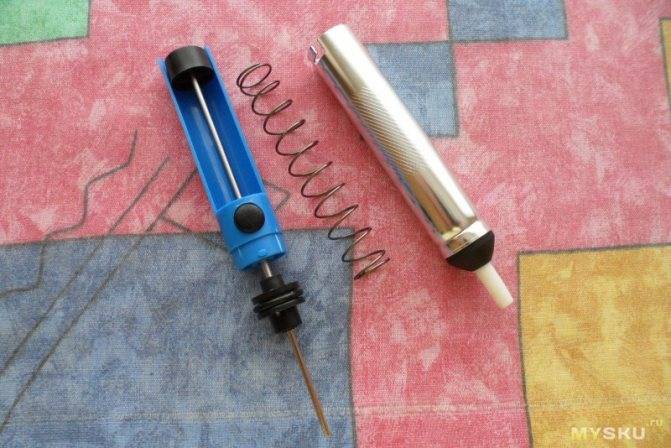

Разбираем инструмент. Верхняя часть со спусковой ручкой и кнопкой к корпусу крепится при помощи пазов, поэтому для разбора достаточно эту часть повернуть против часов стрелки вполоборота и можно извлекать поршень.

Посмотрите на самую левую фиксирующую «юбку», к которой закреплён один конец пружины. На ранних фото она более-менее ровная, но после нескольких применений инструмента, она начинает деформироваться и изгибаться всё сильнее. Сколько ещё она продержится — неизвестно. Думаю, что недолго.

Перенесём взгляд на другой конец — блок с соплом, который уже закручивается на резьбу, между стыками имеется резиновая прокладка для герметичности.

Оловоотсос. Удаляем ненужный припой

При пайке компьютерных печатных плат существует опасность выхода дорогостоящей схемы из строя по причине попадания туда одной-двух капель расплавленного олова. Не меньшие неудобства может вызвать и застывшие частицы припоя. Желательно иметь устройство, которое бы своевременно удаляло лишнее из зоны пайки. Таким устройством и является оловоотсос.
