Конструкция кабеля
Жилы
Кабели ГЕРДА-КСд выпускаются с многопроволочными медными жилами или медными лужеными «л» жилами (ГОСТ 22483) 5 класса, жилы секторной формы «мс» сечением от 50 до 240 мм² — 2 класса.
Номинальное сечение скрученных жил, пар «х2», троек «х3», четверок «х4» указано в таблице 1. По согласованию с заказчиком допускается изготовление кабелей с жилами сечением от 0,50 до 35 мм² 2 класса гибкости по ГОСТ 22483.
В огнестойких кабелях «FR» поверх токопроводящих жил наложена обмотка из двух слюдосодержащих лент, которые при пожаре не позволяют жилам замыкаться между собой.
Изоляция жил может быть изготовлена из материала (см. таблицу 2):
- «П» — полимерная композиция, не содержащая галогенов,
- «Пс» — сшитый полиэтилен,
- «Т» — термопластичный эластомер.
Маркировка изолированных жил цветовая или цифровая (в виде арабских цифр, с расстояниями между ними не более 50 мм). Предпочтительный цвет изоляции жил, скрученных в общий сердечник, указан в таблице 3.
Жилы сечением от 0,35 до 2,5 мм² могут быть скручены в пары «х2», тройки «х3» или четверки «х4».
Кабели с общей скруткой жил могут иметь одну жилу заземления «(PE)» желто-зеленого цвета.
Индивидуальный экран
В кабелях 0,15/0,25 кВ каждая жила (пара, тройка, четверка) может иметь индивидуальный экран:
- «Э» — обмотка из алюмофольгированной пленки (алюмофлекс) с медной многопроволочной луженой дренажной жилой (конструкция дренажной жилы приведена в таблице 4),
- «Эм» — оплетка из медных проволок,
- «Эл» — оплетка из медных луженых проволок,
- «ЭЭл» — поверх обмотки из алюмофлекса наложена оплетка из медных луженых проволок,
- «Эмф» — обмотка из меднофольгированной пленки с медной многопроволочной луженой дренажной жилой.
В кабелях 0,6/1 кВ каждая жила может иметь индивидуальный экран «Эм» или «Эл».
Поверх каждого индивидуального экрана наложена изолирующая полимерная пленка, поэтому между соседними экранами отсутствует электрический контакт. По согласованию с заказчиком поверх каждого индивидуального экрана может быть наложен экструдированный слой из полимерного материала, идентичный материалу оболочки.
Сердечник
В кабелях с общей скруткой жил сечением свыше 10 мм² внутренний промежуток между жилами заполняется корделем. Поверх сердечника кабеля наложена водоблокирующая лента для предотвращения продольного распространения влаги в случае повреждения внешней оболочки.
Общий экран
Поверх обмотки из водоблокирующей ленты может быть наложен общий экран вида:
- «Э», «Эм», «Эл», «ЭЭл», «Эмф» — в кабелях 0,15/0,25кВ;
- «Эм», «Эл» — в кабелях 0,6/1 кВ, под общим экраном накладывается экструдированная внутренняя оболочка.
Заполнитель
Для придания кабелю круглой формы и для заполнения наружных промежутков между жилами — поверх общего экрана или водоблокирующей ленты накладывается:
- экструдированный разделительный слой — в небронированных кабелях,
- экструдированная внутренняя оболочка — в бронированных кабелях.
Броня
Кабели могут иметь броню:
- «К» — оплетка из стальных оцинкованных проволок диаметром (0,30-0,40) мм,
- «Б» — стальные оцинкованные ленты толщиной (0,20-0,30) мм.
Наружная оболочка
Наружная оболочка может быть изготовлена из материала (см. таблицу 2):
- ПВХ пластикат пониженной пожарной опасности,
- полимерная композиция, не содержащая галогенов,
- термопластичный эластомер.
Цвет наружной оболочки кабеля определяется при заказе, при отсутствии указаний оболочка изготавливается черного цвета.
Таблица 6. Условное обозначение при заказе:
ГЕРДА-КОУ- | – | – | – | – | – | – | – | ||||||||||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12* | 13 | 14 | 15 |
Тип изделия: Кабель оптический универсальный
- тип сердечника
- “-” – Модульный
- “Т” – трубчатый
- “Ш” – шнур
- несущий трос
- “-” – трос отсутствует
- “Тр” – наличие в конструкции несущего троса
- тип брони
- “-” – отсутствует
- “К” – из стальных проволок
- “Б” – из стальных лент
- “Кв” – из синтетических волокон
- “Кс” – из стеклопластиковых стержней
- “К2” – 2-х слойная из стальных проволок
- “Б2” – 2-х слойная из стальных лент
- “Кв2” – 2-х слойная из синтетич. волокон
- “Кс2” – 2-х слойная из стеклопл. стержней
- показатель пожароопасности
- “-”
- “нг(А)”
- “нг(А)-LS”
- “нг(А)-HF”
- “нг(А)-FRHF”
Показатель зависит от материала оболочки – см. таблицу 5
- тип ЦСЭ
- “-” – нет ЦСЭ (трубчатый)
- “С” – cтальной ЦСЭ
- “Д” – диэлектрический ЦСЭ
- несущий трос
- “-” – трос отсутствует
- “Тр” – наличие в конструкции несущего троса
- тип несущего троса
- “-” – трос отсутствует
- “с” – стальной
- “д” – синтетический
- специальные показатели
- “П” – оболочка из полиэтилена
- “В” – оболочка из ПВХ пластикатов
- “Т” – повышенная теплостойкость
- “ХЛ” – хладостойкий (до -60°)
- “ДГ” – дугостойкий
- “М” – маслостойкий
- “LТх” – пониженная токсичность
- число элементов в повиве, несколько элементов указываются через дефис
- “01, 04 – 12” – 01-для трубчатого сердечника; от 04 до 12 для модульного сердечника
- “в” – водоблокирующая лента
- “а” – алюмофлекс
- “-” – для исполнения “Ш”
- количество оптических модулей (ОМ) в повиве сердечника
- “01…12” – указать количество ОМ от 1до 12
- “-” – для исполнения Ш
- число ОВ в кабеле: “1…144”
- тип оптического волокна (ОВ)
- “Е1” – стандартное одномодовое
- “Е2” – одномодовое с минимизированными потерями
- “Е3” – одномодовое с дополнительным окном прозрачности
- “Е4” – одномодовое со смещенной дисперсией
- “Е5” – одномодовое с ненулевой смещенной дисперсией
- “МГ1” – многомодовое градиентное 50/125 мкм
- “МГ2” – многомодовое градиентное 62,5/125 мкм
- Покрытие ОВ
- “-” – покрытие отсутствует
- “tb” – Плотное буферное покрытие (tight buffer) 900 мкм
- токопроводящие жилы
- “-” – жилы отсутствуют
- “М1-М10” – нелуженые от 1 до 10
- “Мл1-Мл10” – луженые от 1 до 10
- Допустимая растягивающая нагрузка (кН): “0,4…80”
Примечание:
* – в случае использования в кабеле различных типов ОВ через символ «/» записываются количества и типы всех оптических волокон. Пример 4Е1/6Е5/2МГ1 – 4 стандартных одномодовых ОВ, 6 одномодовых ОВ с ненулевой смещенной дисперсией, 2 многомодовых градиентных ОВ 50/125 мкм.
Таблица 7. Пример условного обозначения при заказе | |
---|---|
Пример обозначения | Описание |
ГЕРДА-КОУ-К-нг(А)-HF:С-07-06:048МГ1-Мл1-7ТУ 3587-020-76960731-2010 | Кабель оптический универсальный, с модульным сердечником, со стальным центральным силовым элементом (ЦСЭ),с 7 элементами в повиве, с 6 оптическими модулями (ОМ), с 1 луженой токопроводящей изолированной жилой, с 48 многомодовыми градиентными оптическими волокнами (ОВ) 50/125 мкм, с броней из стальных проволок, с оболочкой из материала, не распространяющего горение и не содержащего галогенов, с растягивающей нагрузкой 7 кН |
ГЕРДА-КОУ-Б-нг(А)-FRHF:Д-В-06/1,8(в)-03:24Е1-3ТУ 3587-020-76960731-2010 | Кабель оптический универсальный огнестойкий, с модульным сердечником, с диэлектрическим центральным силовым элементом (ЦСЭ),с 6 элементами в повиве, с 3 оптическими модулями (ОМ), с 24 стандартными одномодовыми оптическими волокнами (ОВ), с броней из стальных лент, с оболочкой из материала, не распространяющего горение и не содержащего галогенов, с растягивающей нагрузкой 3 кН |
ГЕРДА-КОУ-Ш-нг(А)-HF:В-4Е1tb-1ТУ 3587-020-76960731-2010 | Кабель оптический универсальный, распределительный, с 4 стандартными оптическими волокнами в плотном буферном покрытии (tight buffer), с оболочкой из материала, не распространяющего горение и не содержащего галогенов, с растягивающей нагрузкой 1 кН |
Все на своих местах. Идеальный завод для кабеля «Герда»
На обход всего предприятия мы потратили минут 40, вообще завод удивляет своей гармоничностью и умным подходом к организации пространства: здесь все на своих местах и нет никакой путаницы даже для впервые пришедших. Кажется, что именно на таком предприятии и должен производиться самый знаменитый кабель в России под брендом «Герда».
— Вы говорили про «Герду», которая является вашим основным заказчиком; компании в этом году исполняется 30 лет! В реалиях современной России – это, по сути, максимальный срок. Что бы вы, как директор, стоящий на руководящем посту с момента основания завода, могли пожелать «Герде»?
— «Герде» я желаю процветать, новых творческих успехов, желаю расшириться на рынке сбыта, а также здоровья акционеру и всем его работникам.
— В завершение нашей беседы, Дмитрий, скажите, вы смотрите наши шоу: Review, пятничный Live? Может, что особенно запомнилось? Могли бы вы посоветовать, на что нам обратить внимание?
— Я смотрю с удовольствием, но самый ваш большой фанат – это наш технолог Лариса Васильевна, она ни одной вашей программы не пропускает. А я больше люблю читать.
— Супер! Это кому что больше нравится: смотреть, читать или слушать. У нас вот новый подкаст вышел — «Полимерный подкаст», потом все наши видео-форматы можно слушать на Kabel.Fm. Я лично очень рад, что вы следите за нашим творчеством и хотел бы вам подарить небольшие сувениры: наш тотемный кабельный барабан и фирменную лампу. Команда RusCable желает Донкабелю дальнейшего процветания!
— Спасибо вам! Приезжайте еще, будем ждать.
— Спасибо, что приняли нас. И более вкусной столовой я пока больше нигде не встречал!
Беседовал Александр Гусев, генеральный директор медиахолдинга “РусКабель”
Совсем скоро на нашем YouTube-канале смотрите большой материал о заводе “Донкабель”, а пока можно прочитать интервью в нашем 241 номере журнала Insider
7.0
Cообщение об ошибке
Конструкция кабеля
Номинальный диаметр медных токопроводящих жил
(см. ): 0,32 мм; 0,4 мм; 0,5 мм; 0,64 мм; 0,7 мм.
В телефонных кабелях ГЕРДА-ТП изоляция жил может быть (на выбор, см. ):
- полиэтиленовая «П»,
- пленкопористая полиэтиленовая «пп»,
- сшитый полиэтилен «Пс»,
- кремнийорганическая резина «Р».
Изоляция жил кабелей ГЕРДА-СТ выполнена из полиэтилена «П».
Изоляция жил станционных кабелей ГЕРДА-ТС изготавливается из материалов:
- ПВХ «В»,
- полиэтилена «П»,
- сшитого полиэтилена «Пс»,
- термопластичного эластомера «Т».
Изолированные жилы, резко отличающиеся по цвету изоляции, скручены в пары (тройки).
Кабели с числом пар (троек) до 100 включительно могут быть скручены методом повивной скрутки или методом пучковой скрутки.
При повивной скрутке все пары (тройки) могут иметь:
- индивидуальную расцветку (см. );
- наличие одной счетной и одной направляющей пары с расцветками, отличающимися от всех остальных пар в повиве и между собой;
- цифровую маркировку.
При пучковой скрутке сердечник кабеля с числом пар (троек) до 100 включительно выполнен из групп (элементарных 5-ти или 10-ти парных пучков) с отличительной расцветкой скрепляющих нитей (см. ). В кабелях с числом пар более 100 сердечник скручивается из главных пучков, состоящих из 50 или 100 парных пучков.
По согласованию с заказчиком в центре сердечника могут размещаться 2 сигнальные жилы (для 10÷100 парных кабелей) или 4 сигнальные жилы (для 100 и более парных кабелей).
Кабели, предназначенные для прокладки в условиях повышенной влажности, изготавливаются с водоблокирующими лентами «в» или с гидрофобным заполнителем «З».
Кабели с индексом «FR» – огнестойкие, их изоляция жил выполнена из кремнийорганической резины. Такие кабели сохраняют работоспособность не менее 180 минут в условиях воздействия открытого пламени и температуры +750°С (ПО1 по ГОСТ 31565-2012).
Кабели ГЕРДА-ТП и ГЕРДА-ТС имеют общий экран из алюмополимерной ленты с луженной дренажной жилой.
Оболочка кабелей с обозначением материала «П» изготавливается из полиэтилена, при наличии индекса «нг(А)-HF» – из полимерных композиций, не содержащих галогенов.
Кабели с обозначением материала «В» имеют оболочку из ПВХ пластикатов, с индексом «нг(А)» – из ПВХ композиции пониженной горючести, с индексом «нг(А)-LS» – пониженной пожароопасности и низким уровнем дымогазовыделения. У кабелей с обозначением материала «Т» оболочка изготавливается из термопластичных эластомеров, имеющих расширенный диапазон рабочих температур: от минус 50° до +125°С.
Специальные кабели ГЕРДА-СТ имеют алюминиевую оболочку «А» обеспечивающую защиту от повышенных электромагнитных влияний.
Оболочка кабелей, предназначенных для подвеса на опорах линий связи, накладывается одновременно на сердечник кабеля и стальной трос, выполняющий функцию несущего элемента.
Кабели могут иметь броню из стальных оцинкованных проволок или из стальных оцинкованных лент, наружные защитные покровы соответствуют ГОСТ 7006.
Кабели, к которым предъявляются повышенные требования к внешним воздействующим факторам, могут быть изготовлены в следующих исполнениях:
«Т» — теплостойкое (до +200°С, для материала «Т»);
«ХЛ» — холодостойкое;
«ЭХЛ» — стойкое к экстремально холодным условиям, монтаж кабелей до минус 40°С;
«УФ» — стойкое к ультрафиолету;
«Х» — стойкое к кислотам, щелочам и средам с высоким содержанием сероводорода;
«М» — маслобензостойкое;
«ЗГ» — оболочка, стойкая к грызунам, муравьям и термитам;
«ДВ60» — срок службы не менее 60 лет.
Преимущество кабельного ввода ГЕРДА
Установлена заглушка отверстия под кабель, изготовленная из трудногорючего, ударопрочного и химически стойкого пластика. Позволяет применять кабельный ввод без смонтированного кабеля. При монтаже кабеля заглушка удаляется
- Материал изготовления кабельного ввода:
- никелированная латунь (по умолчанию)
- «Л» – латунь
- «Н» – нержавеющая сталь
- Различные типы присоединительной резьбы:
- «М» – метрическая с шагом 1,5 по ГОСТ 24705
- «G» – трубная цилиндрическая ГОСТ 6357
- «N» – коническая K по ГОСТ 6111 (NPT)
- «R» – коническая R по ГОСТ 6211 (BSPT)
Резьба типа «M» и «G» может изготавливаться удлиненной (Д)
- Всего лишь одно уплотнительное кольцо со вставкой на весь диапазон диаметров кабеля. Кольцо невыпадающее, поэтому его не потерять случайно
- Максимально широкий диапазон диаметров кабеля – по сравнению с вводами других производителей он больше до 30%
- Уплотнительное кольцо защищает кабель от выдергивания и скручивания, а также обеспечивает защиту от воздействия окружающей среды
- Резиновое маслобензостойкое кольцо в основании ввода не позволяет пыли и влаге проникнуть через резьбовое соединение внутрь электрооборудования. Кольцо установлено в специальный паз, поэтому при закручивании ввода кольцо не повреждается и не раздавливается

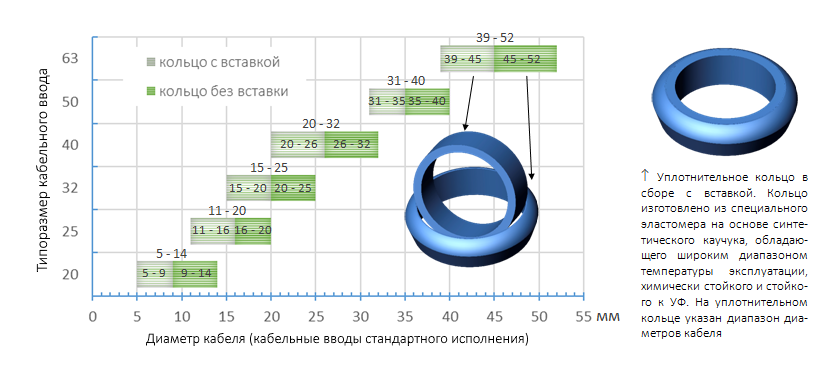

Допустимый диаметр кабеля
Допустимый диаметр кабеля зависит от Ex-маркировки кабельного ввода:
- 1Ex e IIC Gb X / 2Ex nR IIC Gc X / Ex ta IIIC Da X
– стандартное исполнение, максимально широкий диапазон диаметров кабеля (см. таблицу 1), - 1Ex e IIС Gb / 2Ex nR IIC Gc / Ex ta IIIC Da
– усиленное исполнение, диапазон диаметров кабеля несколько меньше (см. таблицу 2), но при этом обеспечивается максимальная стойкость к выдергиванию и скручиванию кабеля.
Кабельный ввод предотвращает выскальзывание кабеля при приложенном к нему усилии растяжения, равным в ньютонах 20-кратному значению (в мм) диаметра кабеля.
Кабельные вводы стандартного и усиленного исполнения отличаются друг от друга только нанесенной на корпус лазерной маркировкой, других конструктивных отличий нет.
При отсутствии указаний от заказчика поставляются кабельные вводы с Ex-маркировкой
1Ex e IIC Gb X / 2Ex nR IIC Gc X / Ex ta IIIC Da X (стандартного исполнения).
Чтобы заказать кабельный ввод усиленного исполнения, в коде заказа нужно указать Ex-маркировку, например: ГЕРДА-КВ-М20 1Ex e IIС Gb / 2Ex nR IIC Gc / Ex ta IIIC Da
Таблица 1. Диаметры кабелей вводов стандартного исполнения 1Ex e IIC Gb X / 2Ex nR IIC Gc X / Ex ta IIIC Da X | |||
---|---|---|---|
Типоразмер кабельного ввода | Диаметр кабеля, мм | Тип резьбы | |
минимум | максимум | ||
20 | 5 | 14 | М20, G½ʺ, K½ʺ, R½ʺ |
25 | 11 | 20 | М25, G¾ʺ, K¾ʺ, R¾ʺ |
32 | 15 | 25 | М32, G1ʺ, K1ʺ, R1ʺ |
40 | 20 | 32 | М40, G1¼ʺ, K1¼ʺ, R1¼ʺ |
50 | 31 | 40 | М50, G1½ʺ, K1½ʺ, R1½ʺ |
63 | 39 | 52 | М63, G2ʺ, K2ʺ, R2ʺ |
Таблица 2. Диаметры кабелей вводов усиленного исполнения 1Ex e IIC Gb / 2Ex nR IIC Gc / Ex ta IIIC Da | |||||
---|---|---|---|---|---|
Типоразмер кабельного ввода | Диаметр кабеля, мм | Тип резьбы | |||
Уплотнительное кольцо с установленной вставкой | Уплотнительное кольцо без вставки | ||||
минимум | максимум | минимум | максимум | ||
20 | 6 | 9 | 11 | 14 | М20, G½ʺ, K½ʺ, R½ʺ |
25 | 13 | 16 | 16 | 20 | М25, G¾ʺ, K¾ʺ, R¾ʺ |
32 | 18 | 20 | 22 | 25 | М32, G1ʺ, K1ʺ, R1ʺ |
40 | 22 | 26 | 28 | 32 | М40, G1¼ʺ, K1¼ʺ, R1¼ʺ |
50 | 32 | 35 | 36 | 40 | М50, G1½ʺ, K1½ʺ, R1½ʺ |
63 | 39 | 45 | 46 | 52 | М63, G2ʺ, K2ʺ, R2ʺ |
Подробнее см. файл “Каталог кабельные вводы серии ГЕРДА-КВ и аксессуары.” (сслыка на PDF вначале этой страницы)
Обозначение типа кабельного ввода
ГЕРДА-КВ | Б | М |
1 | 2 | 3 |
- Ex-кабельный ввод 1Ex e IIС Gb / 2Ex nR IIC Gc / Ex ta IIIC Da IP66/IP68 при давлении до 10 атм в течение часа
- Устройство крепления и заземления брони
- ” ” – нет (кабельный ввод для небронированного кабеля)
- “Б” – с устройством крепления и заземления брони (ввод для бронированного кабеля)
- Устройство для присоединения металлорукава, трубы или соединителя
- ” ” – нет
- “М” – устройство для присоединения металлорукава ГЕРДА-МГ
- “РВ” – внутренняя резьба для присоединения трубы или соединителя
- “РН” – наружная резьба для присоединения трубы или соединителя
- “Тр” – цанговое крепление трубы, нарезание резьбы не требуется

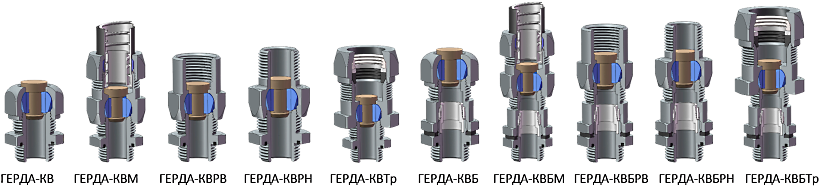

Типы кабельных вводов
Вводы для кабелей В БРОНЕ * | |
---|---|
ГЕРДА-КВБ | для всех типов бронированного кабеля круглого сечения |
ГЕРДА-КВБМ | для всех типов бронированного кабеля круглого сечения, проложенного в герметичном металлорукаве ГЕРДА-МГ. Металлорукав присоединяется напрямую к вводу |
ГЕРДА-КВБРВ | с внутренней резьбой на конце, для всех типов бронированного кабеля круглого сечения, проложенного в трубе или металлорукаве. На трубе нужно нарезать резьбу, для металлорукава необходим соединитель |
ГЕРДА-КВБРН | с наружной резьбой на конце, для всех типов бронированного кабеля круглого сечения, проложенного в трубе или металлорукаве. На трубе нужно нарезать резьбу, для металлорукава необходим соединитель |
ГЕРДА-КВБТр | с цанговым устройством крепления трубы, для всех типов бронированного кабеля круглого сечения, проложенного в трубе. На трубе не требуется нарезание резьбы |
Вводы для кабелей БЕЗ БРОНИ | |
---|---|
ГЕРДА-КВ | для всех типов небронированного кабеля круглого сечения |
ГЕРДА-КВМ | для всех типов небронированного кабеля круглого сечения, проложенного в герметичном металлорукаве ГЕРДА-МГ. Металлорукав присоединяется напрямую к вводу |
ГЕРДА-КВРВ | с внутренней резьбой на конце, для всех типов небронированного кабеля круглого сечения, проложенного в трубе или металлорукаве. На трубе нужно нарезать резьбу, для металлорукава необходим соединитель |
ГЕРДА-КВРН | с наружной резьбой на конце, для всех типов небронированного кабеля круглого сечения, проложенного в трубе или металлорукаве. На трубе нужно нарезать резьбу, для металлорукава необходим соединитель |
ГЕРДА-КВТр | с цанговым устройством крепления трубы, для всех типов небронированного кабеля круглого сечения, проложенного в трубе. На трубе не требуется нарезание резьбы |
* – тип брони: стальная лента, стальная однорядная проволока, стальная сетчатая оплетка
