Патрон для дрели: разновидности и отличия

Причины замены патрона дрели

Рано или поздно любая деталь, узел или любой механизм приходят в негодность.

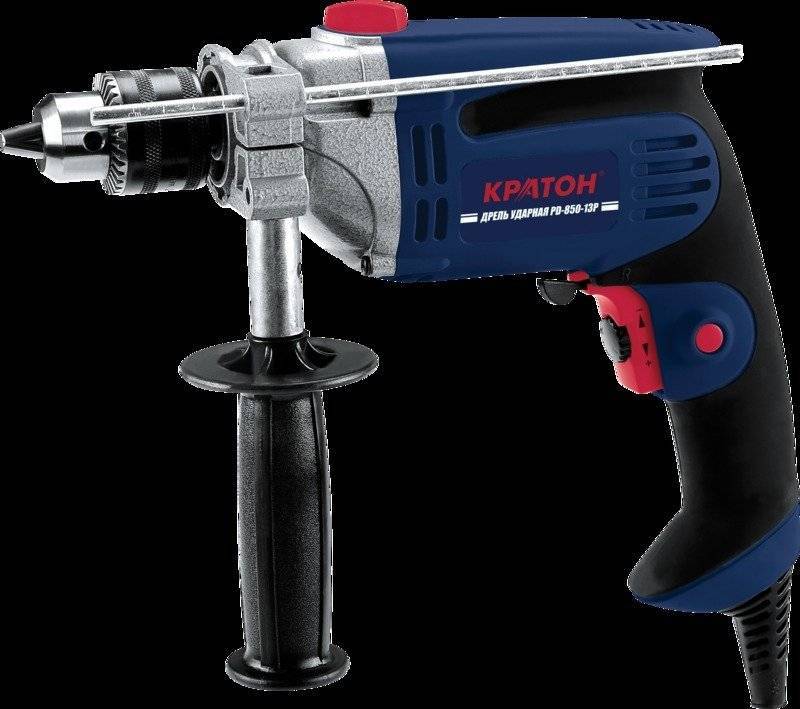

В современных дрелях, как, например, Макита, Интерскол, Бош и так далее крепление сверла и другого режущего инструмента, а также всевозможных насадок осуществляется устройством кулачкового типа. Кулачковый механизм представляет собой 3 или 4 кулачка, посредством их и удерживается инструмент в патроне дрели. Если устройство быстрозажимное, то механизм затягивается рукой, а если ключевое — специальным ключом.

Существуют также цанговые устройства, но они больше применимы на производстве для металлообработки. В них зажимается всевозможный инструмент, необходимый для работ.

Причины для замены:

• Биение во время вращения. Это говорит об износе кулачков или передних подшипников вала.
• Проворачивание на валу. Причиной является повреждение резьбы, если патрон резьбовой, или же износ инструментального конуса.

В обоих случаях необходима его замена.

Биение — явление вредное и небезопасное, его можно охарактеризовать следующим образом:

1. Плохо держится режущий инструмент в дрели, или какая-нибудь оснастка.
2. Клинят свёрла (в том случае, когда изношен конус).
3. Отверстия получаются неправильной формы.
4. Изнашиваются хвостовики свёрл.

Как разобрать патрон от дрели

Как разобрать патрон дрели? Этим вопросом рано или поздно задаются все.

Существует 2 основных метод разборки патрона – ключевого (как самого применяемого в бытовой и профессиональной технике).

Метод перфораторный:

Разведение цанг до их ухода в патрон.

• Установить в патрон вставку.
• Упереть дрель вставкой в подкладку-амортизатор.
• Включить электроинструмент на пару секунд – в результате будет снят «рукав» (муфта регулировочная).
• Снимаются цанги – с обязательным проставлением отметок об их взаимном пространственном положении. Сложность заключается в том, что при сборке цанги должны занять свое место каждая. В обратном случае центрирование сменного инструмента будет невозможно.

Необходимость в перфораторе заключается в том, что он рассчитан под усилия, большие в сравнении с дрелью.

Метод разборки с молотком:

• Разведение цанг.
• Патрон установить на тиски таким образом, чтобы корпус проходил между губками, а муфта – нет.
• Выполнить разогревание муфты локальным источником тепла – оптимален строительный фен.
• На патрон в качестве амортизатора укладывается пластина.

Корпус из регулировочной муфты выбивается молотком через пластину.

Патроны для дрели бывают быстрозажимные. Порядок их разборки такой:

• Муфта поддевается и раздвигается по периметру посредством отвертки.
• Когда расстояние между нею и корпусом станет достаточным, можно снять ее просто пальцами.
• Развести кулачки до предела.

• Вставить стержень или болт в патрон, спокойными ударами молотка корпус выбивается из донышка муфты.
• После отставания друг от друга этих частей разборка как процесс для смазывания прекращается. Дальнейшие действия приведут к утрате конструктивной целостности (сборка на этом уровне делается в производственных условиях).

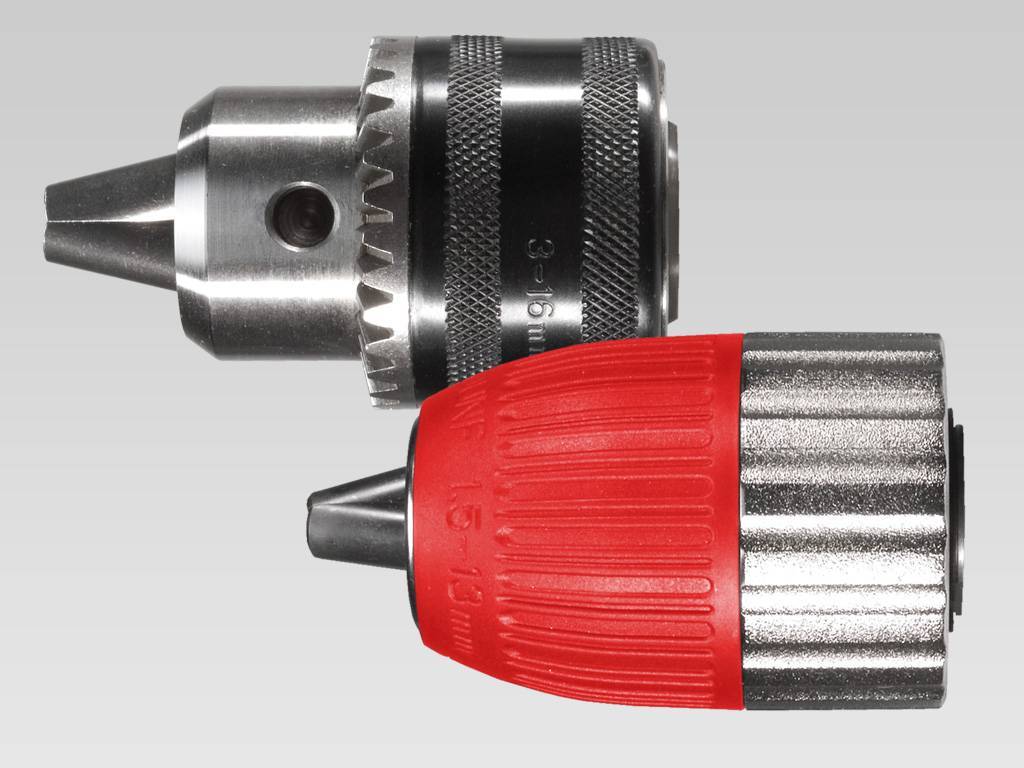

Основные виды зажимов

Есть два главных типа зажимов для дрели:

• Зубчато-венцовый. Хвостовик зажимается специальным ключом.
• Быстрозажимной. Зажимная гильза приводится в действие ручным вращением.

Кулачковые зажимные патроны, которые устанавливаются на современные дрели, позволяют производить надежную фиксацию устройства с диаметром хвостовика 1−25 мм. У устройства этого типа практически отсутствуют недостатки, из которых наиболее значимый — довольно высокая цена.

Самое популярное зажимное устройство, устанавливаемое на современных дрелях, — это БЗП, то есть быстрозажимной патрон. На фиксацию инструмента в БЗП уходит нескольких секунд, а специальный ключ не нужен при этом. Зажим хвостовика осуществляется ручным вращением регулировочной гильзы, на внешней поверхности которой имеется рифление, облегчающее накручивание. Для регулировки механического воздействия на хвостовик инструмента, в зажиме этого типа предусматривается блокировочное устройство.

К серьёзным недостаткам БЗП относятся:

• Быстрый износ его элементов.
• Недостаточно надежная фиксация хвостовиков сверл с большим диаметром, вследствие чего в процессе работы инструмент проворачивается.

А вот зубчато-венцовые изделия обеспечивают надежность фиксации. Единственный значимый минус этих устройств состоит в том, что для них нужен ключ, который легко потерять. Однако, можно избавить себя от этой проблемы, зафиксировав эту деталь на проводе дрели изоляционной лентой или веревкой.

Очень популярен зажим для мини-дрели, который устанавливается на компактные устройства для сверления. Мини-дрели предпочитают мастера-ювелиры. Мини-патрон входит в категорию быстрозажимных. Изготавливается он главным образом из латуни и используется для фиксации инструментов с диаметром хвостовика — 0,1−4,5 мм.

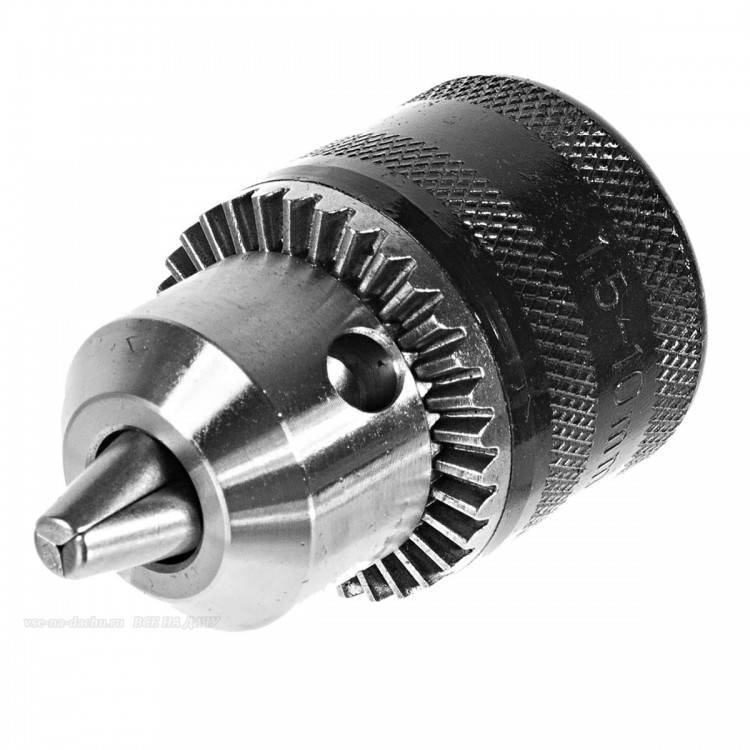

Зубчато-венцовый

Классический, относится к зажимным устройствам кулачкового или цангового типа. В них зажимаются инструменты с круглым хвостовиком и цилиндрические заготовки для дальнейшей обработки. Главные элементы зажимных кулачковых зажимов следующие:

• Цилиндрический корпус.
• Регулировочное кольцо или гильза, которая вращается на внешней поверхности корпуса.
• Цанга или кулачковый механизм во внутренней части корпуса.

Материалом изготовления элементов цангового механизма служит закалённая сталь, а состоит механизм из трех одинаковых кулачков, приближающихся друг к другу при вращении гильзы или регулировочного кольца, обеспечивая надёжность зажима хвостовика. В первых моделях кулачки сходились за счёт вращения регулировочного колеса, но сейчас эта роль принадлежит регулировочной гильзе.

Зажимы одной стороной устанавливаются на вал дрели, а с другой стороны в них вставляется инструмент, с помощью которого и выполняется работа. Зажимные кулачковые патроны главным образом используются для фиксации в них:

• фрез;
• свёрл;
• метчиков с хвостовиками малого диаметра.

Механические неисправности

К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона.
А как снять патрон с шуруповерта и заменить его?
Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы.
Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.

Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.

А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.

Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы. https://www.youtube.com/embed/6j2Kyg. https://youtube.com/watch?v=6j2Kyg

https://youtube.com/watch?v=6j2Kyg

Видео:

N8vfY1. Порядок замены кулачкового патрона электродрели
Для разборки электродрели проверьте отключение ее кабеля от электрической сети.
При помощи специального ключа разведите кулачки патрона до максимально возможного положения.
Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя.
Как правило, винт выкручивается при помощи крестовой отвертки.Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке.
Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.

Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом. Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.

Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя.
У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.

Но вернемся к варианту с ключом.
Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки.
Патрон крепится на валу по резьбе.
Вращая патрон против часовой стрелки, снимите его с электродрели.
Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.

Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности.
Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.

Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.

Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений.
Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые.
У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой.
У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта.
Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов.
Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.

Возможные проблемы с патроном при работе дрели: причины, описание и пути их решения

Любой инструмент может изнашиваться, и патроны дрели не являются исключением. В большинстве случаев причиной проблем становится изнашивание лепестков, которые фиксируют сверла. Их грани стираются и бьются, что приводит к люфту рабочих фрагментов.

Также есть риск проворачивания сверла при его прижимании к поверхности. Это свидетельствует об изнашивании посадочной резьбы. Еще одной причиной может быть выработка инструментального конуса. Все зависит от механизма.

При первых же признаках неполадок требуется исключить применение инструмента и установить их причины. В противном случае есть риск появления более серьезных проблем, устранить которые не получится.

Разобрать патрон можно разными способами

При этом важно учитывать конструктивные особенности устройства и правила его эксплуатации

Особенности трехкулачкового патрона

Как правило, маркировка выглядит таким образом (на изделиях отечественных изготовителей):

• ГОСТ 8522–79 — это обозначение в маркировке указывает однозначно на соответствие по всем характеристикам в таблице, которая была составлена в 1979 году.
• КМ В18; В16; В12 — это обозначает конус Морзе соединительного отверстия.
• ПСК 3−16 — это указывает на диапазон диаметров сверл в миллиметрах.

Маркировка на быстрозажимном патроне имеет лишь указание на диапазон диаметра зажимаемых сверл и размер внутренней резьбы.

Для сверлильного станка трехкулачковый элемент с креплением сверла ключом отвечает как ГОСТ 8522–79 , но также конус Морзе соответствует стандартам СЭВ 148−75. Это изделия, которые изготовлены в России, делают в соответствии с ГОСТ 8522–79 , они пригодны для сверлильного станка зарубежных изготовителей, которые работают по международным стандартам.

Размеры с учетом ГОСТ 8522–79 — это четкое указание по соответствию допустимому радиальному биению и типоразмеру по диапазону зажима. При этом соответствие к главным параметрам не является указанием на конкретную конструкцию. Внешний вид сверлильных патронов различается:

• по отсутствию или наличию предохраняющего пластикового корпуса;
• по длине и форме рабочей части;
• по цвету сплава;
• по способу крепления между собой основных частей.

Конус Морзе меняется в большую сторону с учетом номера типоразмера. Допуски радиального биения меняются одновременно с размером.

К примеру, конус Морзе В16 имеют 10 и 13 типоразмеры сверлильных патронов. Данные показатели соответствуют верхней границе зажима сверла, нижний определен ГОСТ 8522–79 . Патрон № 15 изготавливается с конусом Морзе В18 по такой же таблице. Его максимальный зажим 15 мм, минимальный — 3 мм.

Быстрозажимной нужно выбирать с учетом размеров резьбы станка и крепежного отверстия. Ключевые патроны имеют определенное достоинство. Конусные переходники дают возможность ставить на станок патроны с большим или меньшим конусом, расширяя таким образом возможности станка.

Самым выносливым является быстрозажимной патрон, однако, он же и самый дорогостоящий — это быстросменный прецизионный патрон. Он лучше всего подходит для станка, который работает на больших оборотах. Прецизионные быстрозажимные патроны, а также конусные хвостовики делают их универсальным.

Виды патронов для дрели

Для бытовой и профессиональной сверлильной техники используют быстрозажимной патрон для дрели, работающий без ключа.

С таким зажимом за пару секунд можно сменить сверло, не прибегая к помощи подручного ключа. Усиленным нажатием ладони ослабляют механизм, что позволит освободить режущий инструмент из патрона. Тем же путем фиксируют сверло для дальнейшей работы. Данный вид патрона работает за счет рифленой металлической гильзы и блокирующего шпинделя. К минусам быстрозажимного патрона относят нестабильное зажатие. Уже поношенный быстрозажимной патрон не качественно фиксирует сверла большого диаметра, что приводит к проворачиванию. Характерно для круглого хвостовика.

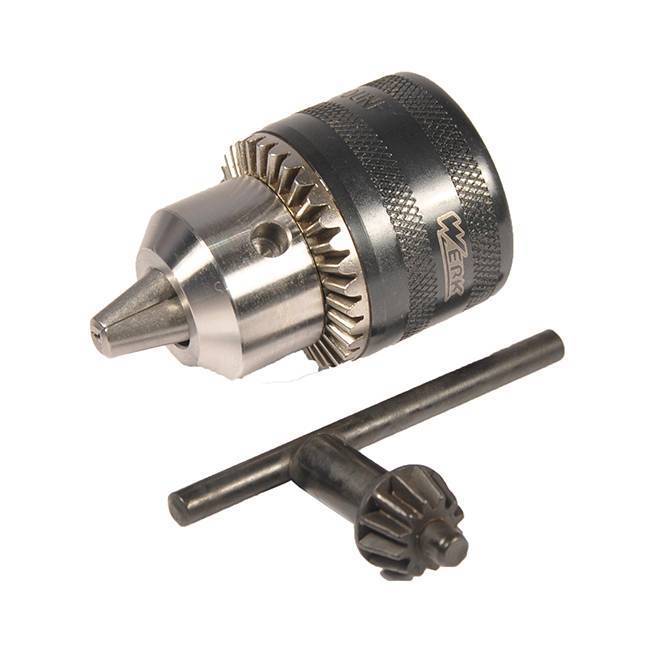

Ключевой кулачковый патрон нужно ослаблять и зажимать специальным ключом, который со временем легко потерять в рабочих ситуациях. Интересно, что более опытные пользователи сверлильного инструмента отдают предпочтение именно патрону с ключом, так как зажать сверло или фрезу можно «намертво», к примеру, даже в тисках.

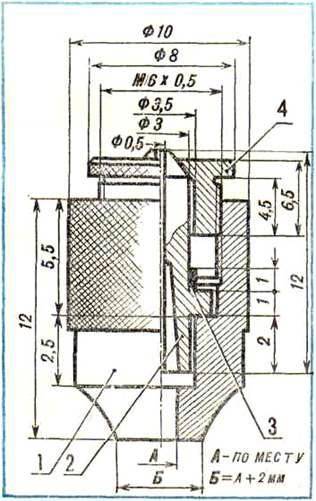

Очень популярны среди радиолюбителей мини патроны для дрели. Такие элементы иногда ставят на бормашину или мини дрель. Можно устанавливать на любой инструмент, приспособленный для сверления. К примеру, ювелирные мастера не смогут выполнять работы без данного крепежа. Чаще всего мини патроны используют под легкую дрель или бытовой шуруповерт. Оптимальный диаметр сверла для мини патрона от 0,1 до 4,5 миллиметров.

Очень удобно сверлить микросхему, мини модели и ювелирные изделия.

Мини патрон имеет простейшую конструкцию быстрозажимного цангового патрона. Чаще всего изготавливается из латуни.

Элементы с быстросменным держателем

Замена режущего инструмента может проводиться без остановки работы шпинделя. Патрон имеет соответствующий конусности хвостовик и конус отверстия. Инструмент устанавливается одновременно со сменной втулкой, на которой находится два паза, а внутри корпуса сверлильный быстросменный патрон имеет два шарика и углубления для них. Совмещение на сменной втулке пазов с шариками создает надежность крепления в держателе инструмента.

Фиксируются крепления зажимным наружным кольцом. Во время смены сверла кольцо приподнимается вверх до упора, открывая пазы, в которые во время вытаскивания втулки вдавливаются шарообразные фиксирующие крепления. Также вставка втулки проходит во время приподнятого внешнего кольца. Во время опускания его совмещаются шарики с пазами втулки и утапливаются вовнутрь.

Для того чтобы при работе не случилось самопроизвольного освобождения инструмента, сверлильный быстросменный патрон оборудован стопорным кольцом. Сверлу от шпинделя передается вращение с помощью конуса хвостовика на втулку, прочно удерживаемую в корпусе шариками. Это для инструмента сверления с вертикальной подачей. Кольцо фиксации шариков для горизонтального станка для сверления оборудовано пружинами, которые закрывают отверстия в корпусе, не допускающих их западание вовнутрь отверстий, это бы привело к постоянному высвобождению втулки с различных сторон.

Для того чтобы работа проходила быстрей, перед ее началом необходимо подготовить сверла. Они крепятся в сменных втулках, которые соответствуют внутреннему размеру патрона и укладываются по схеме использования. Во время сверления отверстий большого диаметра используется быстросменное двухкулачковое изделие. Принцип работы такой же, однако трехкулачковый быстрозажимной по максимальному размеру зажима по ГОСТ имеет меньшие возможности.

Самозажимной патрон, так же как и быстрозажимной, с диапазоном зажима отвечает ГОСТу по соответствию конуса. Тем более что быстрозажимными называются оба вида изделий, однако самозажимными являются лишь те, которые крепят сверло с помощью гайки на корпусе без использования ключа. В18 и В16 — это наиболее часто применяемые конусы для любых типов безрезьбовых патронов. Сверлильный самозажимной патрон имеет различную степень биения. С увеличением конуса, повышается его допустимое значение, вне зависимости от точности непосредственно станка.

Разновидности патронов для дрели

Для дрели применяются следующие виды патронов:

• Зубчато-венцовые или их еще называют ключевыми. Главная особенность такого устройства заключается в использование специального зажимного ключа для фиксации насадки.
• Быстрозажимные. Зажим насадки осуществляется путем ручного вращения зажимной гильзы. В свою очередь быстрозажимные подразделяются на несколько видов: двухмуфтовые, одномуфтовые и со специальным кольцом фиксатором.

Зубчато-венцовые виды встречаются достаточно часто на электродрелях, так как существенным преимуществом такого изделия является качество зажима фиксирующей насадки. Такие патроны для дрелей позволяют устанавливать насадки, диаметр которых составляет от 1 до 16 мм.

2 Установка и замена патрона

Установка патрона для шуруповерта, даже если он самодельный, а не быстрозажимной – не такая уж сложная процедура, и снять патрон с шуруповерта  или вставить его обратно в домашних условиях вполне можно без каких-либо проблем.

Вариант ее проведения напрямую зависит от того, какой тип крепления имеет выбранная вами деталь. Он может быть:

• резьбовым;
• через фиксирующий винт;
• через конус Морзе.

В том случае, если у вашей детали крепление резьбовое, достаточно будет накрутить ее на вал. При таком типе крепления как конус Морзе, достаточно насадить деталь на вал, он надежно защёлкнется на нем.

Процесс снятия патрона с дрели

Для того чтобы данная процедура прошла легко, нужно заранее отключить блок питания шуруповерта, зафиксировать деталь на валу и проверить ее работоспособность, установив сверло, подходящее под маркировку выбранного вами инструмента. Зарядка должна быть 100%.

При правильной фиксации оборудования будет обеспечен его легкий холостой ход без посторонних шумов.

Более того, о ней по каким-то причинам практически ни один производитель ничего на своем устройстве не пишет, потому владельцу шуруповерта часто приходится лишь догадываться, как это сделать правильно. И не всегда для этого оборудование необходимо разобрать.

Решить вопрос в большинстве случаев можно таким способом:

1. Отключить блок питания прибора.
2. Проверить, снята ли насадка.
3. Зажать в патроне конец короткий ключа на 10 мм.
4. Вновь включить блок питания, запустить устройство, дать ему ударить по твёрдой поверхности патроном один раз, отключить прибор.
5. Свободно раскрутить патрон с помощью ключа.

Так выглядит разобранный патрон для шуруповерта

Если такой прием вам не помог поменять деталь, можно использовать ход, разработанный для данного случая мастерами. Тут следует:

1. Отключить блок питания.
2. Разжать внутренние кулачки детали.
3. По часовой стрелке вывернуть внутренний винт с левой резьбой.
4. Зажать непосредственно в патроне шестигранник.
5. Вывернуть патрон при помощи данного ключа почасовой стрелке.

Если данная мера не дала результата, чтобы поменять деталь, рекомендуется отключить блок питания оборудования и стукнуть по самому шестигранному ключу молотком.

Обратите внимание: если данные методы не дают нужного эффекта, рекомендовано отнести изделие мастеру. Вполне возможно, что вам попался не оригинальный компонент, а, к примеру, самодельный

Схема устройства шуруповерта с быстрозажимным патроном

В таком случае дальнейшая с ним работа может закончиться банальной поломкой устройства. Не пытайтесь разобрать его сами, особенно, если включено зарядное.

Для того же чтобы снятие патрона проходило максимально легко, очень важно не нагружать сверло и по возможности после каждых 15-ти минут работы оставлять инструмент в состоянии покоя. Такие меры предупредят деформацию детали и обеспечат ее максимально простой демонтаж

Учтите: если в ходе работы у вас сломалась насадка шлифовальная или бита, также необходимо передать инструмент мастеру

Учтите: если в ходе работы у вас сломалась насадка шлифовальная или бита, также необходимо передать инструмент мастеру.

2.2 Как подобрать новые комплектующие для техники?

Выбор новой детали шуруповерта необходимо делать с учетом особенностей работы с прибором и мощности, которую дает зарядное, именно в вашем случае. Общие рекомендации в данном случае следующие:

Если биты приходится менять достаточно часто и быстро, ориентироваться все же лучше на быстрозажимной патрон. Его можно вытащить из конструкции в разы легкое обычного, что позволит существенно ускорить работы. Ключевой патрон же стоит выбирать в том случае, если диаметр сверла, которым вы пользуетесь, достаточно велик. При выборе конуса стоит руководствоваться параметрами для каждого изделия, определенными ГОСТ 9953-82. Согласно нему все представленные на рынке изделия относят к одному из типоразмеров от В7 и до В45

Обратите внимание: чем крупнее деталь, тем больше у нее будет номер. Если вы выбираете для себя изделие зарубежного производства, на ней маркировка будет 2-13 мм ½-20 UNF. 2-13. Приведена она в дюймах

Приведена она в дюймах

Если вы выбираете для себя изделие зарубежного производства, на ней маркировка будет 2-13 мм ½-20 UNF. 2-13. Приведена она в дюймах

В том случае, если вы не разбираетесь в таких обозначениях, обязательно обратитесь за помощью к консультанту.

Какое бы устройство вам не понадобилось, помните, вы всегда можете обратиться в вопросе его побора непосредственно к консультантам. Они помогут вам определить лучший вариант деталей из представленных в наличии и провести его установку непосредственно на вал шуруповерта.

Как разобрать патрон?

После отсоединения патрона от вращательного вала встаёт вопрос разборки и ремонта. Следует заметить, что браться за такой ремонт в домашних условиях не всегда оправданно. Могут понадобиться специальные ключи и приспособления, которые есть далеко не у каждого. К тому же многие производители специально делают свои изделия неразборными. Изделия из литой пластмассы и развальцованного металла не удастся разобрать и собрать без изменения свойств материалов. Сохранить же динамические характеристики и вовсе маловероятно.

Видео: ремонт быстрозажимного патрона

Если же патрон разборный, к таким относятся кулачковые патроны с ключом и быстрозажимные патроны, то приступать к ремонту следует только с соблюдением всех мер личной безопасности, в хорошо освещённых и оборудованных помещениях. После непосредственной разборки патрона и диагностики неполадки, следует заменить повреждённую деталь и собрать всё в обратном порядке.

Некоторые мастера советуют при ремонте смазывать внутренние механизмы патрона тяжёлыми смазками (типа «Литол» или «Графит»). Однако делать это категорически нельзя, так как в процессе эксплуатации пыль и стружка, образующиеся во время сверления, будут прилипать на смазку. Накопившись на внутренних полостях механизма, они будут вызывать повреждения на резьбе и других трущихся деталях.

Единственное исключение составляет SDS патрон, в котором смазка заложена технологически, исходя из его конструктивных особенностей.

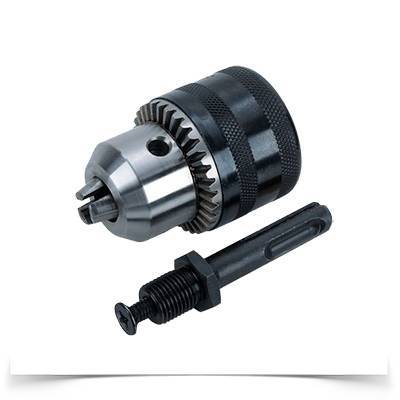

Патрон под перфоратор — зачем он нужен

О том, что такое перфоратор, известно даже детям. Чтобы этот инструмент совершал необходимую полезную работу, в конструкцию исполнительного органа, то есть патрона, надо установить насадку. Электроинструмент в отличие от дрели, способен не только совершать вращательные, но еще и возвратно-поступательные манипуляции (ударные). Ударные движения нужны, чтобы разрешать вопросы с такими прочными видами материалов, как бетон и железобетон.

Патрон перфоратора служит, чтобы закрепить насадку, и совершать инструментом необходимые манипуляции. Если на дрелях применяются цанговые зажимные устройства, то на перфораторах используются исключительно механизмы, имеющие специальную конструкцию. Именно благодаря этой специфичной конструкции, перфораторы намного эффективнее справляются с обработкой бетонных оснований. Внешне патроны на дрели и перфораторе практически идентичны. Цанговый механизм на зажимных устройствах дрели состоит из трех губок, которые под воздействием силы вращения прижимаются равномерно друг к другу, тем самым зажимая надежно цилиндрическую конструкцию насадок. Как устроены патроны на перфораторах, узнаем далее.

Пошаговая инструкция разбора

Иногда возникает необходимость его разборки по следующим причинам:

1. Сильное засорение.
2. Заклинило патрон.
3. Износ кулачков.

Практика показывает, что самый простой и распространённый способ разборки осуществим при помощи перфоратора.

Пошаговая инструкция:

• Снимаем пыльник с перфоратора.
• Вставляем небольшой переходник.
• Кулачки перфоратора задвигаем внутрь, разжимая патрон до максимума.
• Между патроном и стеной закладываем какой-нибудь амортизационный материал, кусок структурированного полистирола, например, или резины.
• Прижимаем перфоратор вместе с разбираемым патроном и амортизатором к стене.
• Включаем перфоратор, поставив его в режим удара.
• Через несколько секунд детали патрона будут раскручены, то есть патрон разобран.
• Теперь следует вынуть кулачки и произвести визуальный осмотр.

Если дрелью пользовались для сверловки стен, то высока вероятность присутствия внутри оснастки пыли, цемента, мелких частиц кирпича и так далее. Необходимо извлечь весь мусор, если понадобится, промыть детали керосином. Потом, протерев детали, смазать их консистентной смазкой.

Важно — не менять кулачки местами. Для того чтобы этого избежать следует использовать маркировку, подписав каждый из них, а также и посадочные места

Далее необходимо сделать следующее:

1. Выдвигаем кулачки вперёд.
2. Устанавливаем гайку (состоит из двух сухарей), с помощью которой ключом можно раскручивать и закручивать патрон на место.
3. Кулачки прячем внутрь устройства путём его откручивания.
4. Обойму патрона устанавливаем на место.
5. Запрессовываем обойму. Это можно сделать различными способами, например, с помощью токарного станка. В этом случае передняя часть оснастки зажимается в патрон станка, а задняя поджимается задней бабкой. Более простой «домашний» метод заключается в следующем: берётся массивная металлическая плита, на которую ставится разбираемая оснастка. На верхнюю его часть кладётся толстая шайба из цветного металла. Нанося лёгкие удары молотком по шайбе, запрессовываем обойму на место.

Узел пригоден к дальнейшей эксплуатации.

• Цена: 23 Р–
• Добавить в корзину
• Товар есть в наличии
• К сравнению

Cтоимость и срок доставки по запросу

Код товара: 216103

Технические характеристики:

Страна
КНР

Все характеристики

• Цена: 23 Р–
• Добавить в корзину
• Купить в один клик
• Товар есть в наличии

Cрок и стоимость доставки по запросу

Самовывоз м. Ак. Янгеля:

Самовывоз ПВЗ СДЭК:

1. 5
2. 4
3. 3
4. 2
5. 1

(0 голосов, среднее: 0 из 5)

Замена на дрели Интерскол

Дрель Интерскол очень удобна, имеет эргономичную ручку. Низкая цена тоже является частой причиной её выбора покупателями.

Замена патрона на дрели Интерскол не представляет особых проблем:

1. Откручивается стопорный винт. Для этого понадобится мощная отвёртка с крестовым лезвием. Перед откручиванием лучше капнуть под винт керосина или использовать смазку WD — 40. Этот метод эффективен тем, что оба упомянутых вещества отличаются высокой проникающей способностью и способны растворить засохшую смазку или ржавчину. Нужно помнить, что повредить шлиц винта достаточно легко, как и сорвать его головку. А если это всё же произошло, придётся высверливать винт либо другой дрелью, либо делать это в цеховых условиях, используя сверлильный или токарный станок. Высверливая винт, нужно постараться не повредить резьбу.
2. Г-образный ключ-шестигранник, размером от 10 мм и больше зажимается в патроне короткой стороной.
3. Резкий удар по длинной части ключа должен «сорвать» прикипевшую резьбу с места. Бить следует в направлении часовой стрелки. Последующее откручивание производится рукой.

Нельзя наносить удары молотком по самому патрону: можно не только его сломать, но и деформировать шпиндель. Это приведёт к тому, что понадобится разбирать всю дрель и ремонтировать её уже в специализированной мастерской.

На некоторых моделях дрели этой марки на шпинделе (оси), на которую насажен патрон, есть специальные проточки (лыски) под гаечный рожковый ключ. Это позволяет надёжно зафиксировать ось перед откручиванием.

Если проточки отсутствуют, и способ с ударами по шестигранному ключу не помог, лучше всего частично разобрать дрель, открутив все саморезы и сняв крышку корпуса инструмента.

Можно зафиксировать вал следующим образом:

• Зажать ладонью большую шестерню редуктора и крыльчатку вентилятора. Работать, конечно, лучше в прочных перчатках.
• Открутить оснастку.

Сняв старый инструмент, установку нового узла нужно производить в обратной последовательности, не забывая смазывать резьбы шпинделя и винта.

Крайне нежелательно пользоваться смазками типа «Литол», поскольку, когда наступит очередь очередной замены, будут сложности ещё большие, чем, если бы резьба не смазывалась вообще. Делать это следует графитовой смазкой или же просто машинным маслом.

Патрон разобран: что делать дальше

После разбора конструкции важно изучить все фрагменты устройства. Если они не имеют серьезных повреждений, ремонт будет достаточно простым

Как правило, неисправности связаны с попаданием мусора в смежные элементы. В такой ситуации достаточно хорошо продуть и промыть их, используя масло.

Если к поломке привело повреждение резьбы или зубцов, стоит принять более серьезные меры. При небольших проблемах можно попробовать отшлифовать пораженные фрагменты. В более серьезных ситуациях требуется полная замена конструкции. При этом собрать деталь обратно не составит особого труда.

Чтобы дрель служила как можно дольше, важно правильно использовать ее. Инструмент нельзя применять для токарно-фрезерных работ, поскольку он может быстро сломаться

Немаловажное значение имеет правильный выбор сверла и его заточки. Это оказывает значительное влияние на сам патрон.

После разборки устройства его можно отремонтировать

Токарка #1. Конус морзе №2, сверлильный патрон — DRIVE2

Вот она моя прелесть за 30 рублей :)Главная головная боль это заготовки. Но интересно же попробовать, как он будет грызть нормальную сталь. Взял ступичный болт, у него класс прочности 10.9 и вообще они очень качественные. Это закаленная и отпущенная сталь. Дрелью из рук их сверлить бесполезно — только царапать.

Так вот этот китайский малыш грызет по миллиметру за проход, и можно поймать режим без вибраций — но нужна подача СОЖ, я тут же перегрел резец. И это резцы с али, не заточенный. Потом съездили со знакомым, а он шабашил в «заточке» и он мне их заточил, вооо! вот это вещь. Да конечно ему не хватает жёсткости, но с острыми резцами даже хорошую сталь можно точить.

Отрезать у меня конечно не получилось — сломал резец :)Набор у меня пока такой — самый дешевый.

Если честно, я не знаю зачем его купил — захотелось А если точить нечего — будем делать оснастку, тем более после Турции и еще 2х событий я банкрот :). Как раз на днях в сарае попалась моя старая, сломанная дрель. С нее мы возьмем патрон. Надо сделать только конус морзе №2, с резьбой под патрон.

Ловим угол. Кстати зажатый задний центр из комплекта бил всего на сотку, это про точность шпинделя и патрона(кулачки я не протачивал конечно).

Но жесткость… руками патрон можно отогуть на соток 5У меня получилось поймать 2 сотки на пол длинны конуса, как же не удобно на таком маленьком станке, малую продольню вращать, но я упоротый…Профит!Че такой короткий? — а что вы хотели из такой закотовки из магазина строй материалов А еще я там кругля нашел — гаражные петли :)) Хотя у знакомого остались связи на заводе, может чем полезному ноги приделают.

Посмеялись? Но этот конус ЗАЖАЛСЯ! Я радовался как ребенок. Наверно последний раз я такой счастливый был, когда варить стало получаться. А меня еще троллили на этом станке только шайбы точить. Ага шайбы, как раз отрезать на нем самая боль

Этот станок дюймовую резьбу резать не умеет, а в патроне то дюймовая. По этому точим болт под переходную посадку в резьбу патрона. Ну и конечно сварка! :)Забыл сфоткать, наверно не совсем понятно. Конус выточен из очень высокой гайки, в нее завернут болт, с обратной стороны проточенный под переходную посадку(центрируем) и что бы не проворачивался — сварка.

Но я же не настоящий сварщик, по этому просадил на соток 5, а накатки нет

Не бьет

Так даже для дрели сайдет, не то что для неподвижного патрона.

Ну и тестимСверло 10ка, рассверливаю гайку — самое поганое в плане провернуть. Так вот сверло в патроне проворачивало, а мой конус нет!

Тут лимбы без сдвига нуля. Гужон поменял на винтик, что бы хотябы так ноль двигать.

По этому первое что я туда вкалхожу это УЦИ. Ну а там и ЧПУ, хотя бы «электронную гиару». Ибо все эти пластмассовые шестеренки при попытках нареки тупым резцом уже буксовали(гитара очень не жесткая), зубы правда пока живы.
