Передаточное отношение

Недостатки цепных передач

  • удлинение цепи вследствие износа ее шарниров и растяжения пластин;
  • сравнительно высокая стоимость цепей;
  • невозможность использования передачи при реверсировании без остановки;
  • передачи требуют установки на картерах;
  • затруднен подвод смазки к шарнирам цепи, что сокращает срок службы передачи.
  • скорость движения цепи, особенно при малых числах зубьев звездочек, не постоянна, что вызывает колебания передаточного отношения.
  • цепь состоит из отдельных звеньев и располагается на звездочке не по окружности, а по многограннику, что вызывает шум дополнительные динамические нагрузки;

Что такое передаточное число коробки передач

Передаточное число является основной характеристикой зубчатой передачи. Такая передача передает крутящий момент от двигателя (в случае с автомобилем на ведущие колеса). Также зубчатая передача позволяет как уменьшить, так и увеличить крутящий момент, поступающий от двигателя. Изменение становится возможным благодаря увеличению или уменьшению количества зубцов на шестернях.

Итак, передаточное число (АКПП, МКПП) представляет собой отношение числа зубьев ведомой шестерни к числу зубьев ведущей шестерни в устройстве коробки передач, редуктора и т.д. Если просто, например, ведущая шестерня имеет 30 зубьев, а ведомая 60. В этом случае передаточное число такой зубчатой пары будет составлять 2, то есть 60:30.

Величина передаточного числа в коробке передач и редукторе напрямую оказывает влияние на динамику разгона, а также на показатель максимальной скорости. В ступенчатых КПП имеется несколько зубчатых пар с разными передаточными числами. Чем больше число, тем больше тяги обеспечивает данная передача. При этом мотор быстрее набирает обороты, машина активно разгоняется, однако максимальная скорость не высокая на данной передаче. Для увеличения скорости возникает необходимость в переключении на ступень выше.

Как правило, в автомобиле момент от двигателя, поступающий на КПП, увеличивается на пониженных передачах (1,2, 3). Также на внедорожниках момент может дополнительно изменяться при помощи раздаточной коробки (раздатки), которая отвечает за понижающую передачу.

На повышенных передачах (4, 5, 6) происходит уменьшение передаточного числа, что повышает максимальную скорость автомобиля. При этом разгон на таких передачах менее интенсивный, чем на пониженных.

Еще добавим, что на динамику  разгона также влияет и передаточное число главной пары редуктора. Чем большим оказывается указанное число, тем лучше динамика автомобиля, причем на всех передачах. При этом максимальная скорость ниже. Например, возьмем модели ВАЗ. Если поставить на машину главную пару, которая имеет число 4.1 или 4.3 вместо 3.9, авто будет более динамичным, однако показатель максимальной скорости также будет уменьшен.

С учетом вышесказанного становится понятно, что на разных авто передаточные числа трансмиссии подбирают с учетом мощности двигателя, крутящего момента, который выдает агрегат, целевого назначения самого ТС и т.д.  Другими словами, улучшение динамических характеристик автомобиля  зависит от того, насколько удачно реализован  подбор передаточных чисел в коробке передач.

Также при создании КПП конструкторы пытаются достичь оптимального баланса между разгонной динамикой и экономичностью. Если же за счет изменения передаточного отношения необходимо добиться лучшей разгонной динамики автомобиля, экономичность однозначно пострадает.

Кстати, зачастую в 5-и ступенчатых КПП пятая «повышенная» передача не является передачей для достижения максимальной скорости, как многие ошибочно полагают. Стандартно такая передача позволяет получить максимальную экономию горючего, а также значительно снизить шум и нагрузки на силовой агрегат при езде с высокой скоростью или скоростью, близкой к максимальной для данного ТС.

Фрикционные передачи

Передачи, в которых кинематическое движение от одного вала к другому сообщается благодаря трению между рабочими поверхностями вращающихся катков или дисков, называют фрикционными.

Составными частями любой фрикционной передачи являются два катка (колеса), из которых одно является ведущим, а второе – ведомым. Своими внешними поверхностями они прижаты друг к другу. Если ведущее колесо (каток) вращается, то за счет силы трения оно приводит в движение колесо (каток) ведомое.

Как любая другая механическая передача, фрикционная характеризуется таким показателем, как передаточное число. Оно представляет собой соотношение тех угловых скоростей, которые имеют ведущий и ведомый валы.

В отличие от многих других видов передач (например, зубчатых) этот показатель по определению не может быть постоянным, поскольку соприкасающиеся поверхности трансмиссии при определенных условиях неизбежно «проскальзывают» друг относительно друга, и поэтому передача движения на некоторое, пусть и непродолжительное, время прекращается. Как правило, проскальзывание возникает тогда, когда имеет место быть повышенная нагрузка на фрикционную передачу.

По критерию передаточного числа специалисты различают фрикционные передачи, у которых оно имеет условно постоянное значение и значение переменное. К первому типу относятся те, которые состоят из валов с параллельными пересекающимися осями, а ко второму – вариаторы, причем как с промежуточным звеном, так и без него.

Еще одна техническая классификация фрикционных передач подразумевает их деление на закрытые и открытые.

Характерной особенностью первых является то, что они работают в смазочной жидкости, а вторых – в том, что без нее.

Фрикционные передачи открытого типа проще по своей конструкции, прижимное усилие их катков ниже, а коэффициент трения, напротив, – выше. За счет наличия смазки закрытые фрикционные передачи более долговечны и менее опасны.

Фрикционные передачи в технике распространены достаточно широко. Их используют в приводных механизмах ленточных конвейеров, металлорежущих станках, литейных и сварочных машинах.

Достоинства и недостатки фрикционных передач

У фрикционных передач есть целый ряд достоинств, которыми они обязаны своим довольно широким применением. Они просты по своей конструкции, во время работы издают мало шума.

С их помощью удается достичь равномерности вращения колес (катков) при их невысокой стоимости.

Есть у фрикционных передач и некоторые недостатки. Они обладают сравнительно низким коэффициентом полезного действия, и при этом нагрузки на подшипники валы оказываются весьма серьезными. При использовании фрикционных передач практически невозможно обеспечить строго постоянное передаточное число, а рабочие поверхности колес (катков) подвержены ускоренному износу.

Типы фрикционных передач

В зависимости от того, какие именно задачи решают фрикционные передачи, в каждом конкретном случае используются различные их типы. Конструктивно эти трансмиссии подразделяются на цилиндрические и конические.

Цилиндрические фрикционные передачи характеризуются тем, что их основными частями являются такие детали вращения, как катки. В них передача крутящего момента осуществляется за счет силы трения, возникающей между рабочим поверхностями ведущего и ведомого колес, имеющих цилиндрическую форму.

Основными компонентами конических передач являются ведущий и ведомый усеченные конусы. Их соприкосновение происходит по конической поверхности, причем при увеличении давления одного катка на другой растет сила трения между ними.

Одним из устройств, в которых используются фрикционные передачи, вариаторы. Они бывают конусными, лобовыми, торовыми, причем передаточное отношение в них может плавно изменяться в некотором диапазоне.

Обзор передач

На сегодняшний день существуют такие виды механических передач:

  • Зубчатые.
  • Ременные.
  • Фрикционные.
  • Червячные.
  • Цепные.
  • Храповые.
  • Волновые.

В целом же, механические передачи разделяются по таким критериям:

  • В зависимости от передачи движения от ведущего звена к ведомому: передачи трением и передачи зацеплением.
  • В зависимости от соотношения скоростей ведомого и ведущего звеньев: замедляющие передачи (они же редукторы), ускоряющие передачи (мультипликаторы).
  • В зависимости от расположения осей валов: передачи с перекрещивающимися, пересекающимися и параллельными осями.

Стоит указать, что замедляющие передачи на практике применяются гораздо чаще, нежели ускоряющие. Этот факт объясняется тем, что скорости вращения двигателей зачастую гораздо выше требуемой скорости вала исполнительного механизма или машины.

Из чего изготавливаются зубчатые колеса и шестерни

Как правило, в основе зубчатого колеса лежит сталь. При этом шестерня должна иметь большую прочность, так как сами колеса могут иметь разные характеристики по прочности.

По этой причине шестерни изготавливаются из разных материалов, а также такие изделия проходят дополнительную термическую обработку и/или комплексную химическую и температурную обработку.

Например, шестерни, которые выполнены из легированной стали, также проходят процесс упрочнения поверхности, в рамках которого может быть использован метод, позволяющий добиться желаемых характеристик (азотирование, цементация или цианирование). Если для изготовления шестерни используется углеродистая сталь, такой материал проходит поверхностную закалку.

Сами зубчатые колеса выполняются из заготовки, полученной методом литья или штамповки. Затем применяется метод нарезки зубьев. Нарезка осуществляется путем использования методов копирования, обкатки. Метод обкатки дает возможность изготовить зубья разной конфигурации при помощи одного инструмента (долбяк, червячные фрезы, рейка).

Чтобы осуществить нарезку методом копирования, требуются пальцевые фрезы. После нарезки выполняется термическая обработка. Если же нужно зацепление высокой точности, после такой термообработки дополнительно выполняется шлифовка и обкатка.

Достоинства цепных передач

В сравнении с ремёнными передачами они характеризуются следующими достоинствами:

  • отсутствие проскальзывания;
  • компактность (занимают значительно меньше места по ширине);
  • постоянство среднего передаточного отношения;
  • отсутствие предварительного натяжения и связанных с ним дополнительных нагрузок на валы и подшипники;
  • передача большой мощности как при высоких, так и при низких скоростях;
  • сохранение удовлетворительной работоспособности при высоких и низких температурах;
  • приспособление к любым изменениям конструкции удалением или добавлением звеньев.
  • возможность передачи движения одной цепью нескольким звездочкам;
  • по сравнению с зубчатыми передачами — возможность передачи вращательного движения на большие расстояния (до 7 м);
  • сравнительно высокий КПД (> 0,9 ÷ 0,98);
  • возможность легкой замены цепи.

Что такое зубчатая передача

В данном случае речь идет про механическое соединение двух, либо большего числа валов, приводящихся в движение благодаря специальным колесам, на чьей поверхности расположены соответствующие зубья. Данный вариант совмещения можно подразделить по следующим параметрам:

  • расположению рабочих элементов в корпусе;
  • вычисляемой скорости вращения колесной оси;
  • уровню защиты механизма от воздействия из вне;
  • типу, а также форме зубьев.

Здесь необходимо принимать во внимание тот факт, что наиболее значимая роль в работе всего механизма отведена передаточному отношению зубчатой передачи. Вычислить эти сведения можно благодаря стандартному выражению. Для поиска точных сведения подставляются различные параметры (к примеру, число зубьев)

Здесь I12 – это передаточное отношение от первого звена ко второму (1 – ведущее звено, 2 – ведомое звено). Параметры d – диаметры звеньев. Переменные Z – число зубьев. Показатели M – крутящий момент для звеньев. W – угловые скорости звеньев, n – частота вращения звеньев

Для поиска точных сведения подставляются различные параметры (к примеру, число зубьев). Здесь I12 – это передаточное отношение от первого звена ко второму (1 – ведущее звено, 2 – ведомое звено). Параметры d – диаметры звеньев. Переменные Z – число зубьев. Показатели M – крутящий момент для звеньев. W – угловые скорости звеньев, n – частота вращения звеньев.

В данном случае необходимо принимать во внимание тот факт, что конечный показатель напрямую зависит от числа присутствующих звеньев. Преимущество подобного соединения в том, что здесь присутствует постоянство реального, а также расчетного передаточных отношений. Именно поэтому, здесь отсутствует так называемый эффект проскальзывания

В зависимости от числа шестеренок и количества колес зубчатыми звеньями, оказывается значительное влияние на окончательную величину данного показателя

Именно поэтому, здесь отсутствует так называемый эффект проскальзывания. В зависимости от числа шестеренок и количества колес зубчатыми звеньями, оказывается значительное влияние на окончательную величину данного показателя.

Если же говорить про цилиндрические передачи, то здесь конечный параметр, за исключением указанных выше моментов, зависит от расстояния между осями. На практике, цилиндрические зубчатые механизмы очень часто применяются в автомобилестроении при производстве легкового и грузового транспорта. Наиболее часто подобные соединения встречаются в трансмиссии. Стоит отметить, что зубчатая передача выделяется наибольшим коэффициентом отдачи мощности. На практике, этот механизм способен вырабатывать до 4 500 кВт при условии, что передаточное число достигает 6,3.

Также некоторое распространение получили не только цилиндрические элементы, но и конструктивные компоненты с зубьями конического вида. Для них применяется ортогональное сочленение. Для того, чтобы рассчитать передаточное отношение конической передачи, требуется учитывать делительные диаметры, число зубьев, а кроме того, предусмотренные углы конусов. В конечном итоге, чтобы получить прочное поступательное движение на практике применяют соединение реечного типа. По конструкции этот механизм состоит из рейки со специальными зубьями, а также шестерни. При использовании реечной передачи обязательно нужно учитывать число зубьев на колесе, диаметр окружности, а также количество зубцов на самой рейке.

Как рассчитать передаточное число

Шестерня и колесо имеют разное количество зубов с одинаковым модулем и пропорциональный размер диаметров. Передаточное число показывает, сколько оборотов совершит ведущая деталь, чтобы провернуть ведомую на полный круг. Зубчатые передачи имеют жесткое соединение. Передающееся количество оборотов в них не меняется. Это негативно сказывается на работе узла в условиях перегрузок и запыленности. Зубец не может проскользнуть, как ремень по шкиву и ломается.

Расчет без учета сопротивления

В расчете передаточного числа шестерен используют количество зубьев на каждой детали или их радиусы.

Где u12 – передаточное число шестерни и колеса;

Z2 и Z1 – соответственно количество зубьев ведомого колеса и ведущей шестерни.

Знак «+» ставится, если направление вращения не меняется. Это относится к планетарным редукторам и зубчатым передачам с нарезкой зубцов по внутреннему диаметру колеса. При наличии паразиток – промежуточных деталей, располагающихся между ведущей шестерней и зубчатым венцом, направление вращения изменяется, как и при наружном соединении. В этих случаях в формуле ставится «–».

При наружном соединении двух деталей посредством расположенной между ними паразитки, передаточное число вычисляется как соотношение количества зубьев колеса и шестерни со знаком «+». Паразитка в расчетах не участвует, только меняет направление, и соответственно знак перед формулой.

Обычно положительным считается направление движения по часовой стрелке. Знак играет большую роль при расчетах многоступенчатых редукторов. Определяется передаточное число каждой передачи отдельно по порядку расположения их в кинематической цепи. Знак сразу показывает направление вращения выходного вала и рабочего узла, без дополнительного составления схем.

Вычисление передаточного числа редуктора с несколькими зацеплениями – многоступенчатого, определяется как произведение передаточных чисел и вычисляется по формуле:

Способ расчета передаточного числа позволяет спроектировать редуктор с заранее заданными выходными значениями количества оборотов и теоретически найти передаточное отношение.

Зубчатое зацепление жесткое. Детали не могут проскальзывать относительно друг друга, как в ременной передаче и менять соотношение количества вращений. Поэтому на выходе обороты не изменяются, не зависят от перегруза. Верным получается расчет скорости угловой и количества оборотов.

КПД зубчатой передачи

Для реального расчета передаточного отношения, следует учитывать дополнительные факторы. Формула действительна для угловой скорости, что касается момента силы и мощности, то они в реальном редукторе значительно меньше. Их величину уменьшает сопротивление передаточных моментов:

  • трение соприкасаемых поверхностей;
  • изгиб и скручивание деталей под воздействием силы и сопротивление деформации;
  • потери на шпонках и шлицах;
  • трение в подшипниках.

Для каждого вида соединения, подшипника и узла имеются свои корректирующие коэффициенты. Они включаются в формулу. Конструктора не делают расчеты по изгибу каждой шпонки и подшипника. В справочнике имеются все необходимые коэффициенты. При необходимости их можно рассчитать. Формулы простотой не отличаются. В них используются элементы высшей математики. В основе расчетов способность и свойства хромоникелевых сталей, их пластичность, сопротивление на растяжение, изгиб, излом и другие параметры, включая размеры детали.

Что касается подшипников, то в техническом справочнике, по которому их выбирают, указаны все данные для расчета их рабочего состояния.

При расчете мощности, основным из показателей зубчатых зацепления является пятно контакта, оно указывается в процентах и его размер имеет большое значение. Идеальную форму и касание по всей эвольвенте могут иметь только нарисованные зубья. На практике они изготавливаются с погрешностью в несколько сотых долей мм. Во время работы узла под нагрузкой на эвольвенте появляются пятна в местах воздействия деталей друг на друга. Чем больше площадь на поверхности зуба они занимают, тем лучше передается усилие при вращении.

Все коэффициенты объединяются вместе, и в результате получается значение КПД редуктора. Коэффициент полезного действия выражается в процентах. Он определяется соотношением мощности на входном и выходном валах. Чем больше зацеплений, соединений и подшипников, тем меньше КПД.

Ременная передача

Данная конструкция является часто встречающейся. Её тип определяется расположением вала и направлением движения ремня. Их классифицируют следующим образом:

  • открытого типа;
  • перекрестной формы;
  • ступенчатой системы;
  • угловой.

Для повышения надёжности применяют спаренное соединение. Реализация подобных конструкций производится с помощью ремней различного сечения. Наиболее популярными являются три типа: прямоугольные, в форме трапеции, круглого сечения.

Значение передаточного отношения рассчитывается подстановкой в классическую формулу скоростей вращения ведущего и ведомого валов. Иногда в расчёте используют число оборотов каждого из валов. В качестве альтернативного варианта при расчёте этого параметра используются величины диаметров (радиусов) шкивов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Устройство главной передачи

По сути, главная передача — это не что иное, как шестеренчатый понижающий редуктор, в котором ведущая шестерня связана с вторичным валом КПП, а ведомая – с колесами автомобиля. По типу зубчатого соединения главные передачи различаются на следующие разновидности:

  • цилиндрическая – в большинстве случаев применяется на автомобилях с поперечным расположением двигателя и коробки передач и передним приводом;
  • коническая – применяется очень редко, так как имеет большие габариты и высокий уровень шума;
  • гипоидная – наиболее востребованная разновидность главной передачи, которая применяется на большинстве автомобилей с классическим задним приводом. Гипоидная передача отличается малыми размерами и низким уровнем шума;
  • червячная – практически не применяется на автомобилях по причине трудоемкости изготовления и высокой стоимости.

Также стоит отметить, что автомобили с передним и задним приводом имеют различное расположение главной передачи. В переднеприводных автомобилях с поперечным расположением КПП и силового агрегата, цилиндрическая главная передача располагается непосредственно в картере КПП.

В автомобилях с классическим задним приводом главная передача установлена в корпусе ведущего моста и соединена с коробкой передач посредством карданного вала. В функционал гипоидной передачи заднеприводного автомобиля также входит и разворот вращения на 90 градусов за счет конических шестерен. Несмотря на различные типы и расположение, предназначение главной передачи остается неизменным.

Сближенный и растянутый ряд в коробке передач

Не менее важным фактором, определяющим характер автомобиля, является разрыв между передаточными числами. Сближенный ряд передач гарантирует максимальное ускорение, которого может достичь автомобиль при прочих равных условиях. Кроме того, если во главу угла ставится экономичность, то такое решение позволяет держать рабочие обороты в оптимальной зоне, что также способствует продлению ресурса мотора.

Однако, есть у короткого ряда и существенный недостаток, а именно – необходимость в растянутой 1-й передаче, либо в короткой – высшей. Последствия от этого вполне очевидны, а единственным разумным решением является увеличение числа передач, что делает конструкцию дорогостоящей. Либо, всё же — переход к растянутому ряду.

Выбор решения обычно продиктован типом создаваемого автомобиля. Для скоростной и динамичной модели применяют сближенные по величине передаточного отношения передачи. Если же под капотом установлен двигатель с широким диапазоном мощности и плавным графиком крутящего момента, например – дизель, то необходимость в сближении передач отпадает. Для примера рассмотрим автомобиль Формулы-1, которые имеют очень плотный передаточный ряд, ввиду чего величина передаточных отношений 7-й и 8-й передач отличается всего в 1,12 раза, против 1,25 – у гражданских моделей.

Однако, сближенный ряд не всегда означает более высокую производительность. Например, у спортивного велосипеда, как правило, 8 очень близких по передаточному числу ступеней, при этом шестерня первой из них имеет 30 зубцов, а высшей – 11, это позволяет обеспечить наиболее рациональное использование энергии велосипедиста. Однако при таком подходе для обеспечения максимального ускорения необходимо интенсивно переключаться в интервале с 1-й по 5-ю передачу, всего за несколько секунд. Это касается и автомобилей, поскольку необходимость в столь частом переключении, как правило, предопределяет работу двигателя в неоптимальном режиме, особенно у неопытного водителя.

Всех этих недостатков лишены так называемые бесступенчатые типы трансмиссий, которые позволяют плавно изменять передаточные отношения, в зависимости от выбранного режима езды. К таким конструкциям относят, прежде всего, вариаторы, однако на сегодняшний день механизма, способного передавать огромный крутящий момент и оперативно подстраиваться под разгонную динамику спортивных моделей, пока не создано. Но прогресс не стоит на месте и непрерывная работа по совершенствованию таких агрегатов уже сделала их широко распространённым решением.

Описание цепной передачи

Цепной называется передача, состоящая из двух колес-звездочек, соединенных цепью (рис. 13). Вращение ведущей звездочки преобразуется во вращение ведомой благодаря сцеплению цепи с зубьями звездочек. Может иметь как постоянное, так и переменное передаточное число (например, цепной вариатор).

Рис. 1 — Устройство цепной передачи

Цепь состоит из подвижных звеньев. В замкнутое кольцо для передачи непрерывного вращательного движения концы цепи соединяются с помощью специального разборного звена.

Как правило, число зубьев на звёздочках и число звеньев цепи стараются делать взаимно простыми, что обеспечивает равномерность износа: каждый зуб звёздочки поочерёдно работает со всеми звеньями цепи.

Повышающая и понижающая передача

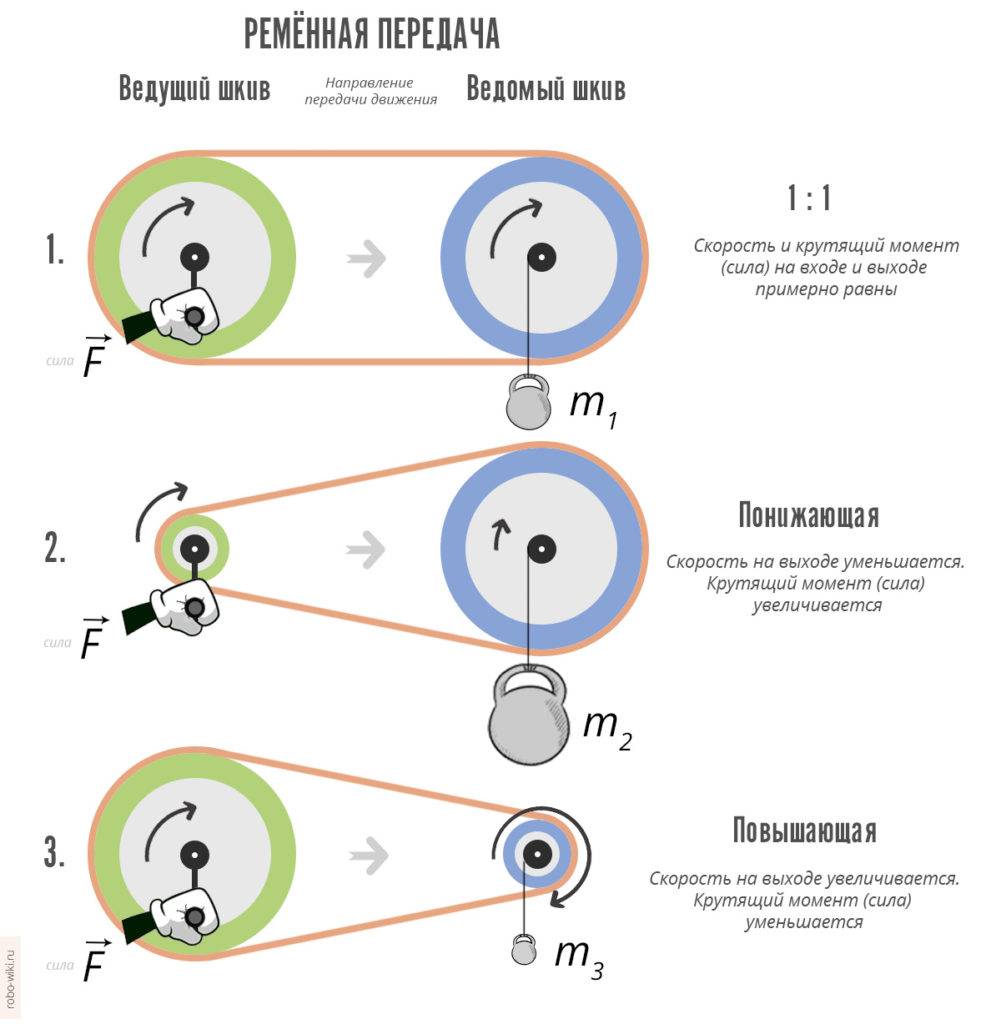

Рассмотрим нижнюю картинку. Зеленый шкив с помощью ручки крутит персонаж с силой F. Это ведущий шкив. Синий шкив крутится за счет ремня. Это ведомый шкив. К нему на вал подвешен груз с максимально возможной массой, которую может поднять механизм.


Рис. 8.

  1. В первом случае диаметр ведущего и ведомого шкивов одинаковый. Скорость и сила на выходе не поменяется.
  2. Во втором случае диаметр ведущего шкива меньше ведомого. Скорость на выходе упадет. Такая передача называется понижающей. Сила при этом увеличится и механизм сможет поднять груз большей массы, чем первый.
  3. В третьем случае диаметр ведущего шкива больше ведомого. Скорость на выходе увеличится. Такая передача называется повышающей. Сила при этом уменьшится и механизм сможет поднять груз меньшей массы, чем первый и второй.

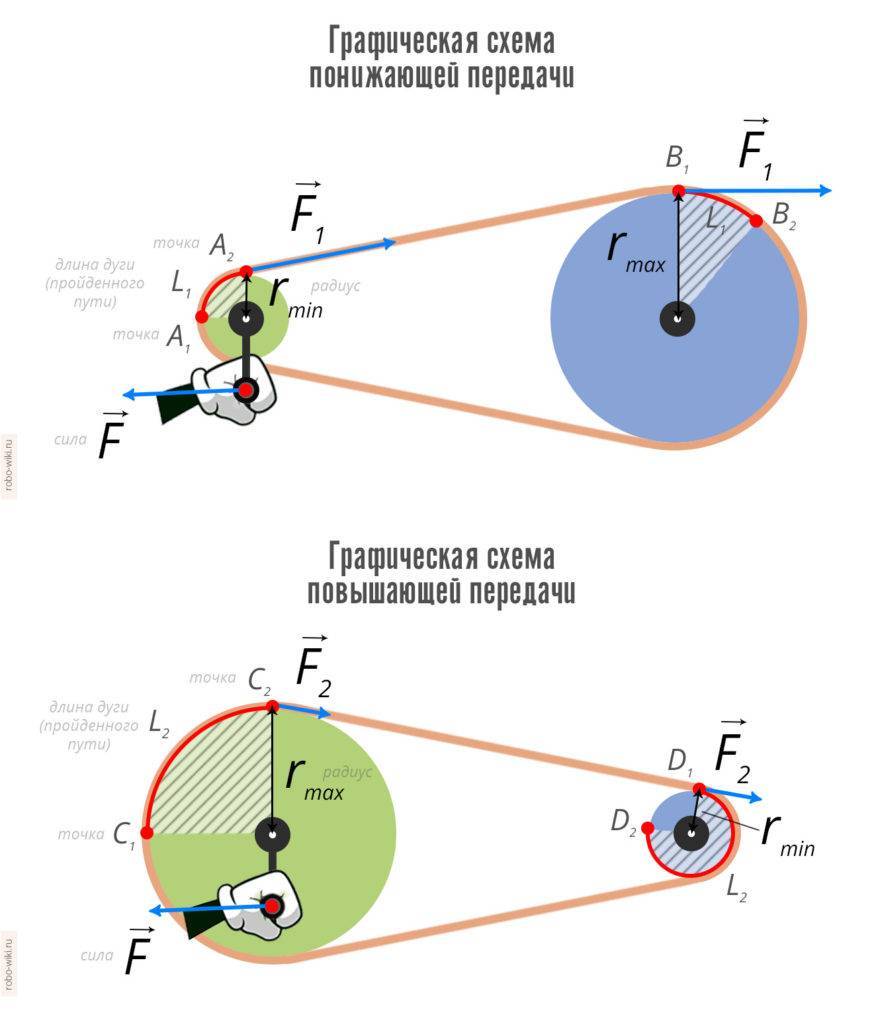

Почему так происходит? Любой сложный механизм можно представить через простые механизмы. В данном случае ручка, за которую тянет персонаж и радиус к точке на окружности, которую толкает приводной ремень, образуют рычаг. Посмотрите на следующий рисунок.


Рис. 9.

Короче плечо рычага к нагрузке (радиус шкива) – больше сила, но меньше пройденный путь.

Длиннее плечо рычага к нагрузке (радиус шкива) – меньше сила, но больше пройденный путь.

Эти схемы с понижающей и повышающей ремённой передачей наглядно демонстрируют работу золотого правила механики — за выигрыш в силе приходится платить таким же проигрышем в расстоянии (схема 1) или за выигрыш в расстоянии приходится платить таким же проигрышем в силе (схема 2).

Типы редукторов

Все виды устроены по схожему принципу, разница заключается только в типе зубчатой передачи. Чаще всего встречаются цилиндрические, конические, глобоидные, комбинированные, червячные и планетарные, но последнее время конструкторы прибегают к комбинированным конструкциям, что позволяет совместить преимущества нескольких типов.

Конструкция разных типов позволяют передавать усилие между узлами, которые располагаются в различных площадях, будут они перпендикулярные (конический редуктор), параллельные (цилиндрический) или пересекающиеся валы (червячные).

Диапазон передаточного числа может разнится от в несколько единиц до нескольких тысяч, что зависит от количества ступеней. Сейчас наиболее распространены механизмы, при изготовлении которых используются нескольких ступеней. Это позволяет комбинировать несколько типов передач и добиться максимально эффективной работы. Рассмотрим основные типы.

Цилиндрический редуктор

Довольно популярные при разработке и производстве машин различного назначения. Эффективно выполняют свои функции при работе с мощными установками, при этом показывают высокий КПД, превышающий 90 %. Чаще всего используется при работе параллельных и сносных валов. Может применяться с различным количеством ступеней, от которых зависит передаточное число, оно может колебаться от 1,5 до 400.

Червячный редуктор

Имеют довольно простую конструкцию, из-за чего обрели широкую популярность. Одним из плюсов также является низкая стоимость в сравнении с аналогами. Количество ступеней обычно ограничивается одной или двумя. При этом диапазон передаточного числа червячного редуктора может находиться в диапазоне от 5 до 10000, которую можно рассчитать по специальной формуле. Недостатком этого типа является низкий КПД и ограниченные мощности силовых установок, с которыми он работает. Состоит из зубчатого колеса и цилиндрического, реже глобоидного, червяка в виде винта.

Планетарный редуктор

Особый тип, который выгодно отличается от аналогов, имея ряд преимуществ. Благодаря чему получил широкое распространение в тяжелом машиностроении. Конструкция этой модели позволяет добиться высокого передаточного числа при работе с мощнейшими силовыми установками. При этом его размеры могут быть значительно меньшими, чем габариты аналогов. Механизм назван планетарным, из-за специфического расположения конструкционных элементов, к которым относятся: сателлиты, водило, солнечная и кольцевая шестерни.

Передача усилия происходит через вал на солнечную шестерню, которая находится в зацепе со всеми сателлитами. В это время кольцевая шестерня находится в статичном положении. Модель отличается высоким КПД, и работой в диапазоне передаточного числа от 6 до 450.

Выбор типа узла всегда основывается на конструкционных требованиях к механизму, при этом выбором модели должен заниматься квалифицированный конструктор. Первое что нужно определить — какой тип передачи нужен, оптимальный размер механизма, рассчитать осевые нагрузи на валах и температурный режим работы.

От количества ступеней выбранного механизма напрямую зависит передаточное отношение. Одноступенчатые применяются для выполнения простых функций, обычно это червячный тип. Сейчас чаще можно встретить комбинированные типы передач, что позволяет значительно расширить функционал узла.

В качестве входных и выходных валов применяются стандартные прямые валы, изготовлены в форме тел вращения. От их качества напрямую зависит качество работы всего механизма, так как на них действуют множество внешних нагрузок различных типов.

Очень важно своевременно менять сальники и масло. Постоянные профилактические работы обеспечат стабильную работу и обезопасят от внезапных поломок

Для контроля уровня масла имеется специальное смотровое окно, что позволяет вовремя пополнять необходимый объем.

В целом, самостоятельно рассчитать передаточное число, подобрать подходящую модель и провести замену (ремонт) редуктора не составит труда. Главное соблюдать рекомендации специалистов и технические инструкции, указанные производителем.
