↑ Дальнейшая доработка
В качестве нагрузки и одновременно индикации на выходные выводы трансформатора напаял несколько лампочек на 12 и 26В небольшой мощности соответственно на 5-и 12-вольтовые. Здесь схематическое изображение трансформатора со стороны выводов и схема. По крайней мере у меня такие («цоколевку» можно определить по плате, из которой трансформатор выпаян):
Рис. 4In — «сетевая» обмотка,Gnd — «косичка», выходящая сверху трансформатора — средняя точка вторичных обмоток.
Рис. 5
5 — вольтовые обмотки намотаны двойным проводом и запараллелены на соответствующих парах выводов трансформатора. Включил в сеть (поначалу последовательно с лампой накаливания 220×60). Все индикаторные лампочки зажглись, как елочная гирлянда! Лампа 220×60 даже не вспыхнула – там электролит малой емкости – 6,8 мкФ х 400 В.
Через пару минут выключил, пощупал элементы, соблюдая главное правило электрика – держать одну руку в кармане! – все элементы были холодные! Далее увеличил нагрузку — припаял автомобильную лампу 10 вт и включил в сеть напрямую – работает! Выключив, пощупал элементы – холодные. Оставил на полчаса. Транзисторы и транс – чуть теплые. Прикрепил к транзисторам небольшие алюминиевые радиаторы – вааще не греются. На один радиатор прикрепил полоску электрокартона — радиатор находился в опасной близости к выключателю сетевого напряжения.
Пробовал разные трансы (у меня их три шт) – чуть меняется яркость ламп. Это объяснимо – когда-то экспериментировал с ними по методике из датагорской статьи «Старому компьютерному БП – новую жизнь в аудио!» и обнаружил, что секции первичной обмотки имеют разное количество витков, причем разница существенна – до 40%! Простительная китайская рассеянность…
Рис. 6
Для выпрямления берем два диода ER302
из того же АТХ. Припаиваем анодами к 12 – вольтовым выводам трансформатора.
Рис. 7
Примечание.
Для 12-14 вольтовых аккумуляторных батарей подключаемся к 5-вольтовым выводам. Далее к катодам – дроссель выходных напряжений того же АТХ, на котором оставлена только 12-вольтовая обмотка. Без дросселя шуруповерт работает нестабильно. И завершают эту цепочку параллельно включенные электролит 100 мкФ х 63 В минусом на «косичку» трансформатора и керамика 0,1 мкФ.
Рис. 8
Думал сделать платку, но потом решил сделать навесом – так проще и наглядней. Транс и дроссель прикреплены к днищу аккумуляторного контейнера, из которого удалены аккумуляторы, капроновыми стяжками плюс термоклеем – при работе возможны удары и падения. Да и вибрация. Плату энергосберегайки привинчиваем винтом М3 с гайкой и пружинной шайбой к днищу контейнера. Радиаторы скрепляем между собой деревянной проставкой с мелкими саморезами. Концы проставки для укрепления обматываем суровой ниткой (нитка — ужас какая суровая — подойти страшно!) и пропитываем ПВА.
Подключаем шуруповерт, соблюдая полярность. Включаем – работает на обеих скоростях! Пытаемся остановить рукой – немного снижаются обороты, но остановить невозможно! Собираем, устанавливаем выключатель. Желтый светодиод установлен для… да просто был он у меня! Да и индикация заметная, особенно при просадке напряжения под нагрузкой (можно, кстати, организовать локальное освещение рабочей зоны).
Рис 9
Напряжение на конденсаторах без нагрузки около 22,5 В – такое же, как Uх.х. батареи из 15-ти аккумуляторов. Балластный резистор 3 кОм припаиваем к выводу светодиода и заключаем в термоусадку. Светодиод подключаем параллельно конденсаторам.
Готов к дачному сезону!
Рис. 10
P.S.
У меня есть сетевой шуруповерт. Все хорошо, но у него нет электротормоза вала! А у этого есть!
Думаю, подобный ИБП можно прикрутить и к другим девайсам. Если усилить проводники на плате и прочие элементы (не забыв заменить термистор на АТХ – ский), ватт 200, как минимум, можно из него качнуть.
Процесс демонтажа корпуса аккумулятора
Корпус может быть собран шурупами, при помощи замковых механизмов и клея. В последнем случае переделка шуруповерта на литиевые аккумуляторы существенно усложнится. Клееный корпус нужно аккуратно разобрать по стыковочным швам. Их нужно разбить при помощи молоточка с пластиковой мягкой головкой. Нельзя повреждать части короба, иначе собрать его назад будет крайне проблематично, как и работать с инструментом. Саморезы-шурупы и защелки легко размыкаются.
Из разобранного короба нужно извлечь все содержимое. При последующей сборке понадобится контактная пластина (в некоторых моделях это полноценная клеммная сборка). С ее помощью будет выполнено подключение к зарядному устройству и т.д.
Методы соединения элементов батареи
Аккумулирующий энергию блок собирают одним из трех способов:
- Точечная сварка. Если нет дома в наличие сварочного аппарата, можно обратиться к специалистам. Эта техника соединения элементов в блок является наиболее предпочтительной.
- Пайка. Паяльник наверняка найдется в каждом доме. Но при спаивании все манипуляции нужно выполнять очень быстро, поскольку припой почти мгновенно охлаждается. Надо избегать длительного нагрева батареек. Высокие температуры повредят элементы. Если навыков пайки нет, лучше доверить работу специалисту.
- Кассеты. Альтернативный, но не самый надежный способ. Контакты, полученные в процессе, будут обладать существенным переходным сопротивлением. Значит, нужно быть готовым к тому, что при больших токах она будет быстро разрушаться. При помощи специальных кассет проводится быстрое соединение батареек в блок.
Чтобы напряжение суммировалось, а значение емкости не изменилось, нужно соединять элементы последовательно.
Завершающий этап
Теперь нужно объединить все части в единый блок. Точнее припаять провода к собранному блоку, а замет к защитной плате. Все действия следует согласовать со схемой подключения. Рекомендации по сборке:
- К батарейкам делают припой проводов сечением 1.5 мм2. Для других целей можно брать более тонкие контакты — 0.75 мм2 в сечении.
- Можно использовать термоусадочную трубку, чтобы исключить соприкосновение частей блока.
- Соединить сборку с выходами «плюс» и «минус».
- Протестировать спаянную схему.
Если все работает, корпус можно собирать.
Проверка и диагностика аккумуляторной батареи шуруповерта
Причина плохой работы шуруповерта может быть не в аккумуляторе, а в неисправностях мотора, редуктора, блока питания. Надежный способ определить источник проблемы – поставить вместо старой батареи такую же, которая обычно идет в комплекте вторым экземпляром. Прежде чем браться за вскрытие корпуса аккумулятора шуруповерта, его нужно зарядить до максимума. В случае с Ni-Cd устройствами требуется их сначала разрядить в ноль во избежание эффекта памяти. Для проверки и диагностики аккумуляторной батареи шуруповерта применяют 2 способа.
С помощью мультиметра
После того, как аккумулятор шуруповерта полностью заряжен, нужно его разобрать. Верхняя крышка блока обычно зафиксирована либо шурупами, либо клеем.
Здесь крышка приклеена
В первом случае понадобится отвертка, а клееный шов лучше аккуратно разделывать канцелярским ножом. Можно дополнительно вставлять еще какой-то острый предмет – ту же отвертку или саморез. Когда верхняя крышка освободится от склейки, ее будет нетрудно снять. Но нельзя забывать, что после ремонта корпус аккумулятора шуруповерта предстоит заново склеивать, а это не так просто и быстро, как закрутить шурупы.
После снятия крышки можно увидеть все банки, соединенные воедино. Цель – внимательно перебирать их, чтобы определить не исправные.
Так выглядит разобранный АКБ
Иногда испорченную банку аккумулятора шуруповерта выдают визуальные признаки – деформации, окисление и т.д. Может быть видно нарушение целостности соединительных пластин. Впрочем, это не отменяет главного: протестировать на выходное напряжение необходимо каждую банку.
Для этого применяется мультиметр. Каждая банка аккумуляторной батареи шуруповерта аккуратно извлекается из корпуса, и проводятся замеры. Мультиметр нужно переключить в режим постоянного тока, и подвести черный провод к минусовому контакту банки, а красный – к плюсу. Показатели нормального выходного напряжения составляют 1,2 – 1,4 В для никель-кадмиевых и никель-металлгидридных батарей, 3,6 – 3,8 В – для литий-ионных. Полученные от мультиметра значения надо зафиксировать на бумаге или в электронном виде, а еще лучше – написать на каждой батарейке ее значение маркером, это не причинит вреда.
Тестирование батареек мультиметром
Если есть 2 мультиметра, задача немного упрощается: один будет работать как амперметр, второй как вольтметр. Если же прибор только один, его надо настроить в режим измерения напряжения, а в роли амперметра использовать простой провод от мультиметра до источника питания.
Подключение такое:
- два тонких провода (0,25 мм кв) от вольтметра к источнику питания;
- чуть более толстые провода от аккумулятора к амперметру и источнику питания, а также от амперметра к вилке.
Тестирование мультиметром
Если вольтметр выдает номинальное напряжение, а ток заряда на амперметре не дотягивает до 1 А, то, скорее всего, дело в неисправности какого-то элемента батареи. Тут не получится реанимировать аккумулятор шуруповерта самому в домашних условиях – надо нести в ремонт. Если разряженная АКБ имеет суммарное напряжение 16,8 В, это указывает либо на короткое замыкание, либо на естественное разряжение. Для заряженного аккумулятора шуруповерта упомянутый показатель напряжения означает короткое замыкание элемента: восстановление – не выход, только замена.
Проверка методом нагрузки
Для этого варианта проверки не надо разбирать аккумулятор шуруповерта. Потребуются автомобильные лампочки. Они служат индикатором силы тока.
Проверка делается так:
- Полностью зарядить АКБ шуруповерта.
- Дать на него номинальную нагрузку. Она рассчитывается делением мощности шуруповерта на номинальное напряжение аккумулятора. Чтобы в цепи появилась необходимая нагрузка, надо подключить автолампочки.
- Если отдача тока от батареи шуруповерта длится несколько минут, напряжение чуть ниже номинального, а яркость ламп не снижается, то аккумулятор в норме. Преждевременное ослабевание тока аккумуляторной батареи шуруповерта типа ni-cd – проявление эффекта памяти. Тогда требуется восстановление.
Диагностика с автолампочкой
Порядок переделки
Разборка
Корпус шуруповерта, который необходимо разбирать для замены аккумуляторов, крепится винтами или клеем. В первом случае достаточно воспользоваться отверткой – процесс не займет более 5 минут. Если корпус приклеен – поможет молоток. Несколько интенсивных ударов в нижнюю часть около кромки разъединят шуруповерт, открыв внутренний отсек с аккумуляторами. Сам корпус при этом не повреждается, так как защита от ударов предусмотрена конструкцией.
Как выглядит разобранный корпус аккумулятора?
Вынув схему с аккумуляторами, обратите внимание на контактные пластины – они нужны для подсоединения новых батарей. Их можно открепить отверткой или плоскогубцами, но делать это нужно аккуратно, чтобы не повредить пластиковые элементы
Также рекомендуется сохранить штатный термодатчик и размыкатель. От них зависит работа зарядного устройства, если его не планируется заменять.
Следующий этап подразумевает пайку кабелей к плате стабилизации. Блок с аккумуляторами подсоединяется к защитному модулю через подготовленные провода с сечением 1,5 или 2,5 мм2
При подключении важно соблюдать схему:
- на плюс к контакту В+;
- на минус к контакту В-.
Кабели с остальных контактов аккумулятора присоединяются к зажимам В1, В2 и В3. Число соединений зависит от количества батарей. Не следует забывать и о технике безопасности – во избежание короткого замыкания плата стабилизации изолируется от батарей термоусадкой.
После пайки проводов к плате необходимо подсоединить блок питания. На самом модуле для этого предусмотрены контакты Р+ и Р-. От них кабели идут к соответствующим клеммам стандартной микросхемы.
Сборка
Схема подключения новых деталей.
После подключения новых аккумуляторов к схеме шуруповерта необходимо припаять провода к внутренним элементам устройства. Потребуются кабели с сечением 0,75 мм2, так как токи проводятся довольно большие. Провод с таким сечением хорошо выдерживает токи более 20 А при напряжении 12 В. В процессе пайки можно не волноваться о том, что аккумуляторам повредит перегрев – литиевые АКБ хорошо его выдерживают. Однако потребуется быстродействующий флюс, например глицериновый ТАГС.
Для большей надежности устройства можно пустить на контактные разъемы аккумуляторного блока толстые провода с сечением 1,5 мм2, особенно, если позволяет свободное пространство. Перед припайкой к ответным контактам также нужно использовать отрезки термоусадочной трубки. Она дополнительно изолирует плату от элементов батареи. В ином случае края пайки могут повредить конструкцию литиевого элемента и привести к короткому замыканию.
Заряжается обновленный шуруповерт штатным зарядником, если его замена не предусмотрена.
Переделка зарядного устройства
В случаях, когда стандартная зарядка не подходит к новым литиевым аккумуляторам по вольтажу и прочим параметрам, необходимо ее модернизировать. Переделать зарядное устройство шуруповерта для литиевых аккумуляторов можно, установив недостающие элементы контактной схемы. В их число входят: узлы остановки зарядки, защитные элементы и т.д. В целом ЗУ дорабатывается под основной параметр – выводной ток. Если зарядное устройство необходимо менять основательно, то дешевле и проще будет купить новое универсальное оборудование, которое автоматически рассчитывает ток и напряжение.
Переделка шуруповерта под литиевые батареи – это довольно простой процесс, не требующий наличия специальных знаний и умений. Нужно лишь знать базовые правила соединения контактов и уметь паять на начальном уровне
Не менее важно соблюдать технику безопасности, чтобы не повредить элементы шуруповерта. Также может потребоваться переделка зарядного устройства под новые характеристики аккумуляторов, но в большинстве случаев проще купить автоматическое ЗУ
Пошаговая инструкция
После того, как все составляющие элементы и инструменты для замены аккумуляторов в шуруповерте подготовлены, можно приступать к сбору. В качестве примера, была разобрана переделка 12 вольтового оборудования на Li-lon батарейку, внутри которого присутствовало 12 NiCd аккумуляторных банок по 1,2 В.
- В первую очередь требуется демонтировать корпус и достать из него встроенный аккумулятор. Для этого нужны кусачки, поскольку сам разъем должен остаться на своем месте.
- Возьмите контроллерный прибор и термопару. Данные элементы необходимо установить в область, где был термодатчик. К слову, если данная деталь еще не извлечена, ее следует убрать. Также нужно помнить о том, что требуется подбирать все детали таким образом, чтобы они смогли поместиться в корпус инструмента.
Так как аккумуляторы не токовые для облегчения их работы было решено ставить по 2 акб в параллель
- После этого в строгой последовательности спаяйте все подготовленные детали. По выбранной схеме к плате припаяйте контроллер. Здесь главное не забыть подсоединить балансировочные точки. Для этого на схеме имеется специальный разъем и проводка.
- Завершающим этапом считается подключение вывода на полюс и минус.
- Основная часть работы выполнена, теперь остается все аккуратно укомплектовать в корпус ничего не повредив.
Если в комплекте имелось штатное ЗУ, то с ними не возникнет проблем. Такие устройства вполне подходят для литиевых аккумуляторных блоков. Еще весь заряд будет поступать через контроллер, что полностью исключает вероятность перегрева батареи от скачков напряжения.
Если изначально шуруповерт на 12 вольт, лучше собирать по такой схеме
Многие задаются вопросом, можно ли сделать зарядку, которая будет заряжать два типа аккумуляторов? Схемы на такие приборы существуют, и они рабочие, но использовать подобное ЗУ не рекомендуется из-за разности напряжения аккумуляторных блоков.
Новые аккумуляторные блоки на рынке продаются в среднем около 2000-3000 рублей. А затраты на модернизацию никель-кадмиевых в литий-ионные не превышают 1000 рублей. Поэтому переделка полностью оправдана.
ВИДЕО: Как пересадить шуруповерт на литиевые аккумуляторы (сварка аккумуляторов в батарею)
Информационный сайт о накопителях энергии
Каждый мастер встречается с проблемой снижения работоспособности инструмента, или полного отказа из-за аккумулятора. Производители используют в 12-ти, 14-ти, 18-ти вольтовых шуруповертах аккумуляторы из никель-кадмиевых батареек. Схема последовательной сборки нескольких элементов создает нужное напряжение. Замена никель-кадмиевых батареек на литийевые увеличивает срок службы аккумулятора, облегчая конструкцию. Обязательная установка платы BMS добавляет надежность. Поэтому переделка шуруповерта на литиевые аккумуляторы, в основном, на форм-фактор 18650, оправдана.
Как смотрятся литиевые батареи?
Большая часть устройств из лития заключено в призматический корпус, увы некие модели владеют цилиндрической формой. В таких батареях используются рулонные электроды и сепараторы. Корпус делается из алюминия либо стали. Положительный полюс выходит на корпусную крышку.
В призматических конфигурациях электроды имеют вид прямоугольных пластинок. Для обеспечения безопасности в батарее предвидено устройство, выступающее регулятором всех процессов и размыкающее электронную цепь при критичных ситуациях. Завышенная герметизация корпуса не дает вытекать наружу электролиту и просачиваться вовнутрь кислороду и влаге.
Выбор контроллера
При всех своих достоинствах, литий-ионные элементы чувствительны к:
- глубокому разряду;
- перезаряду;
- излишнему зарядному току;
- перегреву.
Контролировать самостоятельно эти параметры в течение нескольких часов, которые потребуются для пополнения энергии АКБ, сложно. Поэтому эти функции возлагаются на систему PCB (Power Control Board) или СОФ (система обеспечения функционирования). Она представляет собой плату небольшого размера, которую часто встраивают в корпус аккумулятора (из-за этого длина элемента типоразмера 18650 несколько выше обещанных 65 мм). Эта система прекращает заряд при достижении нужного напряжения и отключает АКБ при разряде до установленного уровня. Такие элементы имеют на корпусе маркировку Protected. Если маркировка отсутствует или прямо указано Unprotected, значит батарея такой системой не оснащена и контролировать параметры заряда придется вручную или возложить эту функцию на внешнее устройство.
Не надо путать PCB (СОФ) с системой BMS – Battery Management System или PCM – Power Charge Module. Эта система предназначена для поэлементного контроля заряда аккумуляторов, включенных в батарею по последовательной схеме. Элементы, из которых составлена АКБ, имеют определенный разброс параметров, поэтому возможна ситуация, когда часть элементов уже заряжена, а другую часть еще надо заряжать. Очевидно, что этот режим неблагоприятен для аккумуляторов. Эту проблему призвана решать BMS («балансир»). И в рассматриваемом случае без данной системы не обойтись.

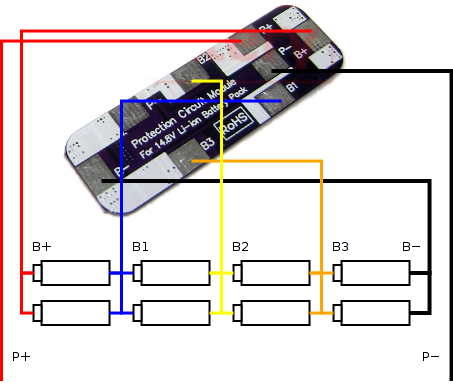

Типовая схема включения балансира.
Типовая схема включения BMS показана на рисунке. При достижении номинальных параметров, элемент шунтируется внутренним ключом, остальные аккумуляторы продолжают заряжаться.
У плат разных производителей маркировка может несколько отличаться (вместо «B-» встречается обозначение «0V», вместо порядкового номера батареи – суммарное напряжение в точке подключения). Приобрести готовое устройство можно в интернете на известных торговых площадках. Выбирать надо по следующим параметрам:
- рабочий ток – не менее 30 А;
- количество подключаемых элементов должно соответствовать количеству аккумуляторов в батарее.
И, конечно, надо соизмерять габариты платы с имеющимся установочным местом.
Какие меры следует соблюдать, чтоб не разрушить литиевый аккумулятор?
По причине ограничений технологии показатель заряженности литиевых аккумов не обязан быть выше 4,25-4,35 В. Разряд не должен доходить до показателя 2.4,5-2,7. Это условие указывается в техническом паспорте для каждой определенной модели. При завышении этих значений возможно вывести устройство из строя. Используются особые контроллеры зарядки и разрядки, которые сохраняют напряжение на литиевой ячейке во время нормы. Переделка шуруповерта на литиевый аккумулятор с контроллером защитит устройство от сбоя при работе.
Показатель напряжения литиевых аккумов кратен 3,7 В (3,6 В). У Ni-Mh-моделей Такой показатель составляет 1,3.2 В. Это явление объяснимо. Номинальное напряжение в литиевых устройствах сохраняется на отдельной ячейке. Литиевый аккумулятор 12 вольт никогда собран не будет. Номинал будет равен 11,1 В (три поочередные ячейки) по другому 14,8 В (четыре поочередные ячейки). Дополнительно, показатель напряжения литиевой ячейки изменяется во время работы при рабочий вариант зарядке на 4,25 В, а при рабочий вариант разрядке. на 5,5 В. Показатель напряжения 3S (3 serial. три поочередных соединения) будет изменяться при функционировании приспособления от 12,6 В (4,2х3) до 7,5 В (5,5х3). Для 4S-конфигурации Данный показатель колеблется от 16,8 до 10 В.
Переделка шуруповерта на литиевые батареи 18650 (большинство изделий обладает конкретно этим размером) просит учета различия в габаритах с Ni-Mh-ячейками. Поперечник ячейки 18 650 равен 18 мм, а высота составляет 65 мм
Важно подсчитать, какое количество ячеек поместится в корпусе. При всем этом следует держать в голове, что для модели с мощностью 11,1 В для вас необходимо количество ячеек, кратное трем
Для модели с мощностью 14,8 В — четырем. Еще должен поместиться контроллер и коммутационные провода.
Устройство для зарядки для аккума на базе лития отличается от приспособления для Ni-Mh-модификаций.
По тексту статьи будет рассмотрено, как происходит переделка шуруповерта на литиевые батареи Li-Po. Инструмент укомплектован парой Ni-Mh-аккумуляторных батарей с показателем напряжения 12 В и емкостью 2.4,6 Ач. Будет рассмотрена переделка шуруповерта Hitachi. Литиевые батареи обеспечат устройству долговременную службу.
Соединение элементов батареи
Соединение Li—Ion аккумов для шуроповерта производится несколькими методами:
- Применение особых кассет. Способ резвый, но контакты владеют огромным переходным сопротивлением, могут стремительно разрушиться от сравнимо огромных токов;
- Пайка. Метод, пригодный для умеющих паять, потому что нужно владеть определенными способностями. Пайка должна выполняться ускоренно, так как припой стремительно остывает, а длинный нагрев может разрушить аккумулятор;
- Точечная сварка. Является желаемым способом. Не все имеют сварочный аппарат, такие услуги могут оказать спецы.

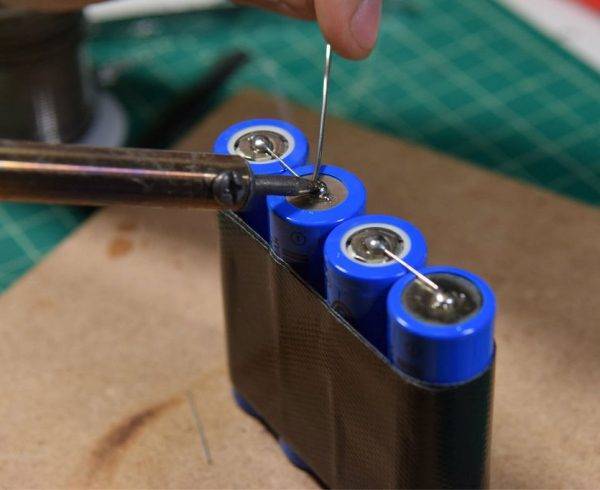

Соединение частей пайкой
Принципиально! Элементы должны соединяться поочередно, тогда напряжение аккумов складывается, а емкость не меняется.
На втором шаге припаиваются провода к контактам собранной батареи и к защитной плате согласно схеме подключения. К контактам самой батареи для силовых цепей припаиваются провода с площадью сечения 1,5 мм². Для других цепей можно брать провода потоньше – 0,75 мм²;
Потом на батарею надевается кусочек термоусадочной трубки, но это не непременно. На защитную микросхему также можно надеть термоусадку, чтоб изолировать ее от соприкосновения с аккумами, по другому острые выступы пайки способны разрушить оболочку элемента и спровоцировать КЗ.
READ Как Подключить Шуруповерт К Сети 220в
Сборка готового аккумулятора
Сборка будет состоять из нескольких этапов:
- Очистить все части корпуса.
- Продумать размещение нового зарядного блока в корпусе. Аккумулятор будет по габаритам существенно меньше старого, поэтому его нужно надежно зафиксировать внутри короба, иначе вибрации при работе шуруповерта быстро выведут из строя блок. Для фиксирования блока можно применить герметик или обычный клей Момент.
- Клеммник с припаянными проводами желательно постараться аккуратно поставить на старое место. Его также потребуется зафиксировать, если в корпусе не предусмотрены для этого пазы.
- Монтаж защитной платы.
- Объединение всех частей аккумуляторного блока. Проверка на надежность размещения. В некоторых моделях шуруповертов они зафиксированы клеем. Можно использовать Момент.
Несколько слов о том, как выбрать защитную микросхему
Выше было сказано, что без защитной платы инструмент не сможет стабильного и долго функционировать.
Поэтому прежде, чем начинать переделывать аккумулятор шуруповерта на литий 12 В или 18 вольт, нужно подобрать хорошую плату BMS.
На что обратить внимание при выборе?
- Балансировку. Если она есть, значит, можно легко обеспечить равномерность заряда батареек. Балансировка предполагает и подбор платы по значению тока.
- Значение тока. Ориентировочно параметр должен равняться 20-30 А. Если оборудование малой мощности, то берут плату с 20 А. Для мощных инструментов потребуется 30-40 А.
- Параметры напряжения для отключения аккумуляторных батарей при каждой перезарядке. Достаточно 3.4 В.
- Параметры напряжения для отключения оборудования. Плата подбирается под технические особенности блока. Минимальное значение — 2.6 В
- Значение тока для срабатывания защиты. Предупреждение перегрузки оборудования.
- Значение сопротивления транзисторов. Подойдет минимальный параметр.
Схема подключения литиевых аккумуляторов
Установка литиевой батареи решает разные задачи. В случаях, когда нужно иметь токовую нагрузку, измеряемую десятками ампер используют высокотоковые элементы. Это касается ручного инструмента, тяговых батарей для транспортировки. Средние нагрузки лежат на ноутбуках, фотоаппаратах, фонарях.
Рассмотрим высокотоковые аккумуляторы на основе литий-ионных банок с номинальным напряжением 3,7 В. Они могут иметь разные размеры, емкость, но напряжение будет только 3,7. Изготовлены элементы:
- катод из алюминиевой фольги, на которую нанесен мелкодисперсный графит;
- анод из медной подложки, на которую нанесен LiCoO2:
- сепаратор, ячеистый состав пропитан неводным раствором соли Li.
Именно такие комплектующие используют в цилиндрических элементах, аккумулятор называют литий-ионным. Чаще всего схема питания шуруповертов, ноутбуков, фонарей, биноклей изготовлены с применением литиевых аккумуляторов форм-фактора 18650. Элемент имеет в длину 65 мм, диаметр 18 мм. Напряжение рабочее 3,0-4,2 В. Относится в высокотоковым, то есть может отдавать ток силой до 10 С.
Для питания инструмента большей мощности необходимо соединять последовательно несколько банок, по расчету. При этом емкость измеряется по самому слабому элементу.
Для повышения емкости нужно использовать параллельное соединение. Банки, соединенные одинаковыми полюсами суммируют емкость. Если нужно поднять емкость и напряжение, используют комбинирование. Соединяют группы банок параллельно. Потом каждый комплект соединяют последовательно.
Для шуруповертов с рабочим напряжением 12,14,18 В используется последовательная схема литиевого аккумулятора. Зная, что отдельные элементы не должны перезаряжаться выше 4,20 В, разряжаться ниже 2,5 В, требуется обеспечить равномерное напряжение во всех банках и защиту от опасного для них напряжения. Батарея может быть собрана из защищенных аккумуляторов. Тогда на них есть маркировка «protected» («защищенные»). В корпусе имеется плата, отключающая элемент при достижении критичных параметров.
Защищенный цилиндр на 2 мм длиннее стандартного, незащищенного и немного толще, за счет дополнительной обертки. Если используются незащищенные литиевые аккумуляторы, в схему заряда литиевых аккумуляторов устанавливается плата защиты MBS, рассчитанная на максимальную токовую нагрузку, количество банок. Часто там же встроен балансир.
