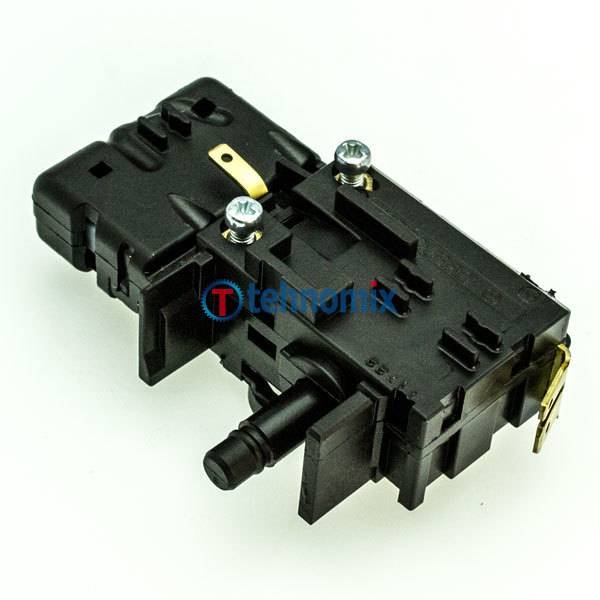

Разборка кнопки перфоратора Bosch

Как отсоединить старую кнопку?

Для ее отсоединения понадобится тонкая шлицевая (прямая) отвертка и булавка. Отверткой откручиваем имеющиеся болты, которые зажимают кабеля, идущие от сетевой вилки.

Остальные провода закреплены пружинным зажимом. Для их отсоединения нужно в углубление, где находится клемма, продеть острие булавки. Благодаря такому действию происходит расжатие клеммы и провод вынимается вместе с булавкой.

При отсоединении советую вам оставить на месте провода, идущие от конденсатора, чтобы не забыть, к каким контактам он крепится. Поскольку он кроме как к клеммам кнопки больше никуда не прикреплен, их можно извлечь вместе и в таком виде нести в магазин, чтобы купить новый экземпляр. После покупки первым делом воткните конденсатор на новое место, после чего о нем можно не думать.

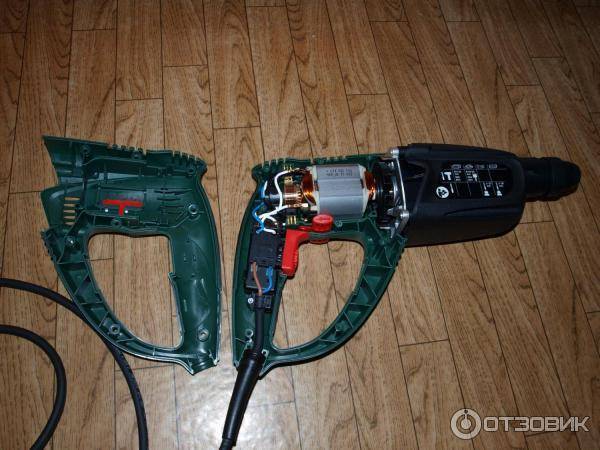

Разборка электрической части дрели Bosch 2-26

Разборка вращающегося молотка Bosch 2-26, его электрической части, начинается со снятия задней крышки на рукоятке вращающегося молотка, отвинтив три винта.

READ Как вкрутить шуруп без шуруповерта

Следующим шагом является удаление переключателя заднего хода.

Поверните его в нейтральное положение и поднимите на себя. Реверсивный переключатель снят.

Чтобы снять крышку статора, удерживайте механический блок справа и слева от статора, перетаскивая их в разные стороны, встряхивая.

Крышка статора будет отделена.

Разделение ударного блока с ротором и статором

Чтобы отделить ротор от механического блока, достаточно перетащить эти детали в разные стороны. Ротор установлен в механическом узле с небольшой винтовой передачей, вставленной в контакт с большой винтовой передачей механического узла.

Ротор высвобождается и вы можете тщательно осмотреть состояние коллектора, подшипников.

Перфоратор ротора Bosch

Чтобы снять статор, просто снимите защитную пластиковую защитную крышку и дотроньтесь до конца корпуса, в который вставлен статор, деревянной заготовкой или молотком. Перед этим не забудьте выкрутить два винта крепления статора в корпусе.

Статор снят, ротор снят, есть возможность прервать их осмотр и выявить дефекты всех деталей, входящих в электрическую часть перфоратора Bosch.

При осмотре разобранного перфоратора Bosch 2-26 обратите особое внимание на состояние угольных щеток, налет на держателях щеток и надежность их крепления, целостность контактов обратного переключателя и состояние провода на входе. Перфоратору

Длина щеток не должна быть короче 8 мм. На щетках держателей щеток не должно быть следов искры и угольной пыли, не должно быть ожогов или повреждений контактов на контактах переключателя перфоратора Bosch 2-26.

Перфоратор Bosch Electrical

Источник

Перфоратор. Это строительный инструмент, с помощью которого они выполняют врезные и сверлильные работы. Благодаря специальному механизму перфоратор очень эффективен и быстро пробивает отверстие в различных материалах. Может использоваться при работе с бетоном, кирпичом, металлом, деревом, камнем

Перфораторы Bosch очень распространены среди строителей и простых людей, поэтому очень важно знать, как отремонтировать эти устройства в случае поломки

Основные различия в конструкциях перфораторов Bosch

Ремонтируя перфоратор Bosch, вы не обойдетесь без электрической и схемы разборки инструмента той модели, которую собираетесь чинить.

Электрические схемы перфораторов Bosch 2-20, 2-24, 2-26 практически одинаковы. Хотя некоторые непринципиальные различия имеются.

А вот механические блоки комплектуются деталями, различающимися между собой конструктивно. Основные различия собраны в двух узлах: в промежуточном валу и валу ствола ударного блока.

Наибольшие различия представлены в конструкциях промежуточного вала, сборке «пьяного подшипника», в переключателе режимов. Непринципиальные особенности присутствуют в конструкциях ствола ударного блока, ударника, бойка.

Начнем с перфоратора Bosch 2-20.

Кнопка Включения Дрели С Регулятором Оборотов

Подключение кнопки дрели

Многих пользователей электродрелей может когда начать интересовать вопрос, как осуществляется подключение кнопки дрели к проводке инструмента. Появляется такой вопрос обычно при наличии неисправностей в старой кнопке, по причине чего требуется подключить новую. Здесь я расскажу, как ее следует подключать — что куда втыкается.

Я не буду здесь описывать, как разобрать корпус электродрели, чтобы добраться до внутренностей, так как предполагаю, что раз уж вы задались вопросом замены, то разборка корпуса для вас лично будет легко. Я думаю, что тот, кто не знает как разобрать корпус, даже не станет задумываться о самостоятельной замене чего-либо в инструменте.

Что нужно, первым делом следует приобрести. Подобна нефти должна совпадать с прежней по размерам не мощностным характеристикам, поэтому, идя за покупкой, захватите ее самостоятельно для образца не запишите точную модель вашего инструмента.

Как отсоединить старую кнопку?

Для ее отсоединения понадобится тонкая шлицевая (прямая) отвертка не булавка. Отверткой откручиваем имеющиеся болты, которые зажимают кабеля, идущие от сетевой вилки.

READ Насадка На Дрель Для Браширования

Остальные провода закреплены пружинным зажимом. Для их отсоединения нужно в углубление, где находится клемма, продеть острие булавки. Благодаря такому действию происходит расжатие клеммы не провод вынимается вместе с булавкой.

При отсоединении советую вам оставить на рабочем месте провода, идущие от конденсатора, чтобы не забыть, к каким контактам он крепится. Поскольку он кроме как к клеммам кнопки не просто никуда не прикреплен, их можно извлечь вместе не в таком виде нести в магазин, чтобы купить новый экземпляр. После покупки в начале воткните конденсатор на новое место, после этого про это есть вариант не думать.

Схема подключения кнопки дрели с регулятором оборотов и реверсом

Собственно наглядная схема подключения показана на расположенном ниже изображении.

Дам несколько уточнений.

  • На рисунке самый распространенный тип рассматриваемой запчасти. Крепление электропроводов от сетевой вилки осуществляется к клеммам, которые имеют болтовое крепление. Остальные втыкаются в самозажимные контакты. Если ваша кнопка не такая, то лучше по старому экземпляру сделать пометки, что куда крепится. Также на самом корпусе может быть нарисована схема, по которой тоже можно сориентироваться.
  • Если вы подключили конденсатор так, как было написано выше, то после подсоединения проводов от вилки у вас на нижней части корпуса останутся только два контакта, куда нужно воткнуть два кабеля от статора. Обычно они имеют такое же положение на статоре, как на рисунке. Их длина должна быть больше, чем у двух других, чтобы они могли дотянуться до своих зажимов. При этом нет разницы, какой провод в какой из двух контактов втыкать.
  • К зажимам реверса подключаются оставшиеся два электропровода от статора, а также кабели от щеток. При этом соединение осуществляется по диагонали: провода от статора втыкаются по разные стороны в диагонально расположенные контакты; и от щеток также. При этом от того, куда конкретно будут воткнуты провода, зависит только то, в будет вращаться патрон при определенном положении курка реверса. Главное подсоединять диагонально.

READ Глохнет На Холостых Оборотах Stihl 180

Такова схема подключения. Надеюсь, что у вас получится все правильно подключить и дрель будет работать как надо.

источник

Процедура разборки перфоратора Bosch 2-26

Из процедуры разборки перфораторов Bosch 2-20; 2-24; 2-26. Почти то же самое, рассмотрим последовательность разборки на примере молотка Bosch 2-26.

Разборка перфоратора Bosch GBH 2-26 начинается с разборки быстросъемного патрона.

Быстрая разборка

В перфораторах Bosch чаще всего используются картриджи двух типов: картриджи SDS-plus и SDS-max. Разница между ними заключается в принципе зажима хвоста рабочего органа.

Конструкция сверлильного патрона Bosch отличается конструкцией инструмента для монтажа инструмента в зависимости от модели SDS-plus или SDS-max. В дополнение к перечисленным типам картриджей существуют SDS-top и SDS-fast.

Разница между точками крепления картриджей

Процедура разборки перфоратора Bosch 2-26 проста:

Снять резиновый наконечник поз. 34;
Удалить поз. 87;
Снять стальную шайбу поз. 833;
Снять коническую пружину поз

833;
Осторожно, чтобы не потерять, используйте магнит для удаления бочек с шариками поз. 89.

SDS-plus картридж

Тщательно осмотрите все детали картриджа.

Разобранный патрон быстрого выхода SDS-plus

Патроны SDS-plus были специально разработаны для буровых инструментов. Диаметр хвостовика инструмента составляет 10 мм, длина рабочего инструмента в пределах 110. 1000 мм. Диаметр сверла находится в диапазоне 4. 26 мм.

Как убрать переключатель режима

Используйте перфоратор сбоку, чтобы снять переключатель режима работы. 832.

Сначала поверните переключатель в положение «Сверло», полностью нажмите кнопку переключателя с помощью отвертки (она красного цвета) и поверните переключатель против часовой стрелки на угол 70 °.

READ Пошаговая Разборка Бензопилы Stihl 180

Вытяните ручку переключателя из корпуса, встряхивая ручку переключателя.

Разборка амортизатора в сборе

С помощью сверла Bosch 2-26 открутить четыре винта поз. 90, которые удерживают крышку механического блока.

Нажмите на конец ударного вала и снимите крышку. Черная пластиковая крышка.

Теперь нужно снять ствол поз. 821 и промежуточный вал поз. 826. Они ничем не исправлены.

Затем с помощью отвертки снимите кронштейн поз. 48 подшипников качения поз. 830. Кстати, его просто называют «пьяный подшипник». Последовательно снято: рукав поз. 26 и «пьяный подшипник».

Дошел до пьяного подшипника

Разборка барабана

  • Разборка багажника Монтаж перфоратора Bosch начинается с полости, снимая поз. 26 с молотком поз. 27 из них;
  • Необходимо достать ударную сборку из полости;
  • На боковой стороне патрона, снять поз. 85, стальное кольцо поз. 38 и другие стопорное кольцо поз. 85;
  • Снять передачу поз. 22.

Сборка удара, зубчатый вал и упорный подшипник

Разборка цилиндров

Поза барабанщика. 27 вставлен внутрь цилиндра, из которого необходимо снять резиновое кольцо поз. 73. При любой разборке резиновые детали должны быть заменены без сбоев.

На противоположном конце цилиндра находится шарнир. 29 и две плоские шайбы поз. 41 вставлено.

Разборка встречного вала

Промежуточный вал разбирается путем снятия вала поз.24 и снятия «пьяного подшипника» с корпуса поз.77.

Подшипники снимаются съемниками или вручную с помощью устройства.

Дополнительные функции агрегатов

Независимо от типа и марки большинство моделей этой немецкой техники оснащено набором функций, повышающих производительность и удобство эксплуатации устройств. Практически все агрегаты оборудованы:

  • Системой удаления пыли. Отметим этот элемент особо, так как при его наличии вы сможете навсегда забыть, что такое разборка. Перфоратор «Бош», оборудованный этой функцией, имеет повышенный гарантийный срок эксплуатации.
  • Стабилизатором вращения вала.
  • Рейкой, ограничивающей глубину сверления.
  • Системой «плавный пуск».
  • Регулятором скорости вращения.
  • Антивибрационной системой.
  • Защитным устройством, предотвращающим перегрев.

Благодаря различным возможностям устройств любой пользователь — от строителя-профессионала до простого домашнего мастера — сможет выбрать соответствующий его потребностям перфоратор «Бош». Отзывы об этом инструменте носят только положительный характер и говорят о его универсальности, эффективности и неизменно высоком качестве.

Перфоратор Бош: ремонт своими руками. Как устроен инструмент, и как отремонтировать модели Bosh 2 26, 2 24 и 2 28

Перфоратор – это строительный инструмент, с помощью которого выполняют долбежные и сверлильные операции. Благодаря специальному механизму, перфоратор очень эффективно и быстро пробивает отверстие в разных материалах.

Его могут использовать в работе с бетоном, кирпичом, металлом, деревом, камнем.

Перфораторы марки Бош являются очень распространёнными среди строителей и обычных людей, поэтому очень важно знать, как производится ремонт этих приборов в случае их поломки

Важно обращать внимание на оригинальные модели! Существует подделка перфоратора Бош Хаммер Дрилл 32. Остерегайтесь подделок!

Устройство перфоратора Bosch

Перфораторы бывают двух типов:

  • с горизонтальной установкой двигателя (ствол и якорь двигателя размещены параллельно);
  • с вертикальной установкой двигателя (те же детали находятся под прямым углом).

Электрическая и механическая части – основные составляющие данного инструмента.

Электрическая часть состоит из:

  • двигателя;
  • управляющего устройства двигателя (иногда совмещённого с выключателем);
  • включателя/выключателя;
  • элементов, которые гасят помехи;
  • сетевого шнура.

Состав механической части таков:

  • редуктор, который крепится на вал мотора;
  • ударный механизм;
  • муфта сцепления.

К данному прибору могут прилагаться в комплекте разные дополнения в виде бура, коронок, пылесоса и других деталей.

Разборка перфоратора и снятие патрона

Чтобы отремонтировать перфоратор, сначала нужно правильно его разобрать. А начинаем это делать с разборки патрона.

  1. Снимаем резиновый наконечник и стопорное кольцо;
  2. Извлекаем шайбу и коническую пружину;
  3. Достаём боковые шары (желательно при помощи магнита);
  4. Ставим рычаг режимов работы в положение, равносильное максимальному, и снимаем ручку переключателя. Фиксируем положение;
  5. Снимаем заднюю накладку на ручку и щётку двигателя;
  6. Выкручиваем 4 винта возле бура, чтобы снять переднюю крышку;
  7. Вынимаем ствол и вал, а при помощи отвёртки – скобу и подшипник;
  8. Открываем заднюю крышку и вынимаем переключатель реверса;
  9. Снимаем ротор, для чего откручиваем крепы и отсоединяем клеммы со стартера, который тоже нужно снять с помощью извлечения защитного кожуха.

Важно! При разборке будьте предельно внимательными к тому, откуда и когда вы извлекаете те или иные детали. Сложите их так, чтобы ни в коем случае не потерять

От этого зависит, сложите ли вы обратно инструмент или нет.

Ремонт перфораторов Бош своими руками

Если какие-то детали в инструменте повреждены, сломались или плохо выполняют свою функцию, то их просто нужно заменить. Если щётки истерлись, то при разборе их попросту заменяют новыми.

Патрон перфоратора при замедленном вращении ободка, изношенный пыльник, вышедшие из строя подшипники также заменяют. Но есть и другие неисправности, которые вы в силах починить. Если происходит пробой обмотки, то надо перемотать статор и якорь.

Нужно следить за смазкой и время от времени смазывать некоторые части.

Ремонт перфораторов Бош 2 26

Перед тем как что-то исправлять в данной модели, нужно ознакомиться с особенностями устройства, схемой и принципом действия. Роторный вал передаёт вращение на вал ствола через промежуточный вал, подшипник которого направляет возвратное движение на ударный поршень.

При разборке ствольного вала в ударном блоке нужно обратить особое внимание на фиксацию прямозубой шестерни. Перед тем как её снять, необходимо вынуть 3 штифта, на которых она фиксируется в данной модели

Ремонт перфораторов Бош 2 24

В этом перфораторе bosch gbh 2 24 dsr промежуточный вал состоит из детали переключения, узла подшипника и муфты сцепления. Последняя портится чаще всего, потому что в ней зубья быстро изнашиваются.

Ремонт данной поломки заключается в том, чтобы подправить профиль зубов зацепления. Частенько можно заметить, что нет удара. Перфоратор может постепенно переставать долбить из-за износа резиновых деталей, которые нужно вовремя заменять.

А если применять больше чем нужно силы, это может привести к тому, что в ударном поршне заклинит боек.

Ремонт перфораторов Бош 2-28

В данной модели инструмента иногда изнашиваются шлицы. В данном случае необходимо разобрать редуктор (он практически аналогичен Бошу 2-24, только отличается подшипник). Лучше заменять весь ствол, потому что вместе со шлицами изнашиваются и бойки.

https://www.youtube.com/watch?v=NVphAPg60v4

Как видим, ремонт перфораторов можно делать дома своими руками. При этом не тратить большие суммы на различные виды ремонта в сервисных центрах, которые, как мы знаем, стоят очень недёшево. Но не стоит забывать о том, что при этом нужно придерживаться правил пользования и техники безопасности.

Общие принципы сборочного процесса перфораторов Интерскол

Сборку перфораторов Интерскол условно можно разбить на несколько этапов:

  • Установка резиновых уплотнительных колец.
  • Сборка отдельных узлов.
  • Сборка блоков.
  • Сборка электрической части.
  • Проверка работоспособности электроинструмента.

Все перфораторы Интерскол состоят из нескольких больших блоков:

  • Механический блок ударного узла.
  • Блок промежуточного вала.
  • Блок редуктора.
  • Блок статора.
  • Блок цепей управления.

Выбор смазочных материалов

Для смазки перфораторов отечественными производителями разработаны специальные смазочные вещества. Смазка разделяется по условиям работы узлов. Для смазки редукторов, подшипника качения и муфты сцепления рекомендуется использовать смазочные материалы, специально разработанные для этих узлов.

Условно смазки делятся на три категории:

  1. Для особо нагруженных узлов, как то ударный механизм, редуктор, промежуточный вал.
  2. Для смазки хвостовиков буров.
  3. Для смазки резиновых уплотнительных колец.

В качестве смазки резиновых уплотнительных колец целесообразно использовать Циатим-221, не разрушающий резину.

Для редукторов перфораторов Интерскол применяются специальные смазки.


Отечественная смазка для редукторов перфораторов

Перед установкой на детали резиновых уплотнительных колец последние надо обязательно смазывать инертной для резины смазкой, выдерживающей температуру до +120 ºС.

Рекомендуется использовать не только инертную для резины смазку, но и обеспечивающую высокое уплотнение при работе

Из отечественных смазок обратите внимание на Циатим- 221


Отечественная смазка для уплотнительных резиновых колец в перфораторах

Для надежного захвата инструмента, легкого его извлечения по окончанию работ рекомендуется применять специальную связку для хвостовиков.


Отечественная смазка для буров перфораторов

Сборка блока ударного узла

У перфораторов Интерскол блок ударного узла состоит из ствола и деталей ударного механизма.

Сборку ударного узла рассмотрим на примере ствола перфоратора Интерскол 26/800ЭР.

Ударный механизм состоит из проммассы поз.16, ствола поз.37, бойка поз.45 и поршня поз.47.

Ударный импульс создается за счет возвратно-поступательного движения поршня поз.47 в стволе поз.36. Внутри поршня перемещается боек поз.45 и передает импульс на проммассу поз.16. А вот уже проммасса передает ударный импульс на приемник инструмента поз.12. В приведенной цепи есть еще одно устройство, сглаживающее величину ударного импульса от бойка на проммассу. Устройство называется ловитель бойка поз.42.

Сборка ствола

На ствол поз.36 надевается шестерня поз.35, с другой стороны втулка кулачковая поз.38 и соединение шестерня-кулачковая втулка фиксируется игольчатыми роликами поз.37 и стопорным кольцом поз.34.

Шестерня прижимается пружиной поз.33, на ствол надевается шайба поз.32 и все фиксируется стопорным кольцом поз.31.

Ствол вставляется в корпус поз.18, в который предварительно вставляется манжета поз.19, запрессовывается роликовый подшипник поз.20 и втулка поз.21.


Ствол, боёк, ловитель перед сборкой

Сборка ствола заканчивается установкой внутрь бойка и ловителя после смазки внутренних поверхностей. Установка ловителя в корпусе ствола фиксируется стопорным кольцом.

Сборка поршня

Сборку поршня поз. 47 начинают с установки на него пальца поз.48 и двух колец поз.49. Палец выполняет роль поводка от подшипника качения поз.60. В поршень вставляется боек поз.45 с предварительно установленным уплотнительным кольцом поз.46.

Прежде чем вставлять боек внутрь поршня, внутреннюю поверхность поршня надо проверить на шероховатость. На поверхности не должно быть следов царапин.

Смазав внутреннюю поверхность поршня тонким слоем Циатим-221, вставьте боек внутрь.

Что вам нужно знать о ремонте перфоратора?

Несомненно, владельцы такой дорогостоящей техники хотят, чтобы их устройства были качественными, выполняли на one hundred % свои функции. В первую очередь, вас убережет от серьезных поломок правильное использование инструмента, об этом факте будем вести разговор чуть позже. Не, чем, вовремя проведенный ремонт устройства. В любой небольшой сбой уже должен стать поводом для беспокойства не приготовлением к ремонту.

Так, такими «маячками» станут:

  • Нестабильная работа перфоратора в рабочем режиме;
  • Появление странных звуков при включении перфоратора;
  • Запах гари;
  • Перфоратор не долбит, хотя видимых причин для нет.

Когда что-то подобное случилось с вашей техникой, значит, пора ремонта. Так же как и любые подобные работы, он требует внимательности, понимания причины поломки не знания, как с ней справиться. Не самый ваш рывок выполняя ремонт – разбор инструмента на его составляющие. У многих даже Данный этап вызывает сложности, если необходимо знать нашему до нюансов – как, что не зачем!

Виды

Перфораторы от Bosch разделяются на типы:

Бытовые модели (движки 410-720 ватт). У таких агрегатов присутствует три стандартных режима, вес их невелик (не более шести килограммов).

Буква «Р» определяет модель как агрегат для использования в бытовых условиях. Обычно такой инструмент маркируется зеленым колером. Недостатком таких машинок является не самое лучшее охлаждение и повышенная отдача.

Достоинств у таких моделей гораздо больше, чем недостатков, среди которых стоит упомянуть:

  • средняя цена;
  • небольшой вес;
  • компактные размеры;
  • хорошая производительность;
  • надежность в работе.

Достоинства этой модели – это эффективное охлаждение агрегата, минимальная вибрация, надежность в работе. Если говорить о недостатках, то следует упомянуть о больших размерах таких аппаратов и высокой цене.

  • Дрель-перфоратор. Имеет такие технические показатели:

    • мощность – до 1,6 кВт;
    • вращение – не более 3980 оборотов;
    • количество ударов – около 50 в минуту.

Особенности конструкции перфоратора Bosch 2–24

Ремонт перфоратора Bosch 2–24 лучше всего начинать со знакомства с схемой и конструктивных особенностей налаживаемого инструмента. Принцип действия перфоратора Bosch 2–24 аналогичен принципу действия перфоратора Bosch 2–20.

Вращательный момент передается на вал крепления инструмента, одновременно с передачей ударного импульса. У перфоратора предусмотрено три режима работы: сверление с ударом, сверление без удара, удар.

Косозубая шестерня ротора поз.803 передает вращательный момент на шестеренку косозубую промежуточного вала поз.826.

Схема перфоратора Bosch 2-24

Конструкция промежуточного вала перфоратора Bosch 2-24

Промежуточный вал перфоратора Бош 2-24 состоит из узла подшипника качения поз.830, муфты сцепления поз.823, детали переключения поз.44. Чаще всего из строя выходит муфта сцепления. В ней изнашиваются зубья. Ремонт муфты заключается в исправлении профиля зуба зацепления в муфте и на промежуточном валу.

Промежуточный вал перфоратора Bosch 2-24 сборе

Конструкция вала ствола ударного механизма

Вал ствола ударного блока предназначен для передачи вращательного импульса с одновременным перемещением ударника.

Вращение передается от прямозубой шестерни промежуточного вала на большую прямозубую шестерню поз.22 вала ствола поз.821.

Возвратно-поступательное движение передается через пьяный подшипник поз.830, ударный поршень поз.26, боек поз.27, ударный болт поз.28 на закрепленный в патроне поз.756 бур.

Конструкция представляет собой вал, полый с одной стороны. На вал с двух сторон устанавливаются детали.

Со стороны крепления патрона на вал устанавливается прямозубая шестерня поз.22 и фиксируется на валу при помощи ролика поз.88, прижимается к буртику вала пружиной поз.80. Сама пружина фиксируется стопорным кольцом поз.85.

В полость вала ствола ударного блока вставляется: собранный ударный болт поз.28 и ударный поршень. В ударный поршень поз.26 вставляется боек поз.27 с поставленным на него новым резиновым кольцом поз.73. Все резинотехнические изделия смазываются рекомендуемой смазкой.

Неисправности вала ствола ударного механизма

Из–за ослабления силы пружины, выпадения фиксирующего ролика шестерня может проворачиваться на валу. Это проявляется в пропадании момента вращения с присутствием ударного импульса.

Перфоратор долбит, но не сверлит.

При износе резинотехнических изделий (уплотнительные кольца) перфоратор перестает работать в режиме «Долбление». Происходит это постепенно. Сила удара ослабевает по мере износа резиновых колец. Все дело в том, что от пьяного подшипника движение передается ударному поршню поз.26, в котором боек поз.27 создает давление воздуха и воздействует на ударный болт поз.28.

Перфоратор сверлит, но не долбит.

Если при работе перфоратора вы прилагаете большую силу, то это может привести к разрушению ударного болта, заклиниванию бойка в ударном поршне. Такие неисправности устраняются только полной заменой вышедшей из строя детали. Более подробно об устранении неисправностей перфоратора Bosch.

Замена кнопки в электродрели

Довольно часто электродрель перестаёт работать из-за поломки её кнопки (не включается, не регулируется число оборотов), мы разбераем дрель что то пытаемся сделать, а когда понимаем, что дело в кнопке оказывается многие провода от неё уже оборваны и какой где был неизвестно? Вы покупаете новую кнопку, и как же её подключать?Для этого вам понадобится схема её подключения:

Подключение кнопки где у конденсатора три вывода

Подключение кнопки с реверсом

* Для того чтобы двигатель начал работать в обратную сторону нужно поменять местами подключение проводов к щёткам (в кнопке с реверсом это делается с помощью рычажка переключателя).

Замена щёток

Если пришло время в перфораторе поменять щётки, для этой задачи можно инструмент сдать в сервисный центр, а можно осуществить собственными руками, что вполне несложно. Замена в сервисном центре имеет ряд преимуществ:

  • Качественная работа, если это специализированный центр
  • Оригинальные детали, под вашу модель инструмента
  • Продление гарантии, если срок ещё не закончился
  • Кроме замены сломанной части, обычно в сервисе осматривают полностью внутренние важные детали, чистят их и смазывают

Вместе с преимуществами ремонт электроинструмента в сервисном центре имеет и отрицательные стороны:

  • Если отсутствует гарантия, работа оплачивается
  • Ремонт займёт время, придётся подождать
  • Сервис не всегда находится близко

Если вас не устраивают указанные неудобства ремонта инструмента в специализированном центре, лучше выполнить задачу самостоятельно.

Процесс замены деталей выполняется поэтапно:

  • Выключенный из розетки перфоратор необходимо раскрутить для снятия верхней крышки.
  • После этого с помощью небольшой отвёртки необходимо легко зацепить щеткодержатель, достать его и изъять старые детали.
  • В держатель вставить новые, прижать до краев, установить на место внутри перфоратора.
  • Проверить, чтобы щётки доставали до контактов для бесперебойной работы электроинструмента.
  • Закрыть крышкой и зафиксировать её шурупами.

Читать также: Домашний цветок на длинном стебле

Советы мастеров при ремонте перфоратора

При выполнении замены щёток самостоятельно специалисты рекомендуют:

  • При стирании одной замене подлежат обе
  • Во время ремонта заодно необходимо почистить коллектор от пыли и нагара
  • Деталь при замене лучше притереть к коллектору с помощью наждачной мелкозернистой бумаги
  • Лучше ставить компоненты, соответствующие модели инструмента

Замена щёток перфоратора – несложный процесс, который легко выполняется в домашних условиях.

Перфоратор, как и любой электрический инструмент, требует к себе бережного отношения, правильной эксплуатации и проведения своевременной профилактики. Если пренебрегать этими нормами, то аппарат может выйти из строя, не выработав свой ресурс. Ремонт перфоратора при некоторых неисправностях можно произвести своими руками, а для устранения поломок, связанных с электрической частью двигателя, потребуется помощь специалиста.

Упрощенная схема подключения

Типовая схема подключения может предусматривать до десяти выведенных контактов на контактной планке. Ток от фазы L протекает до одной из щеток, затем передается на коллектор и обмотку якоря, после чего проходит вторую щетку и перемычку на обмотки статора и выходит на нейтраль N. Такой способ подключения не предусматривает реверс двигателя вследствие того, что последовательное подсоединение обмоток ведет к одновременной замене полюсов магнитных полей и в результате момент всегда имеет одно направление.

Направление вращения в этом случае можно изменить, только поменяв местами выхода обмоток на контактной планке. Включение двигателя «напрямую» выполняется только с подсоединенными выводами статора и ротора (через щеточно-коллекторный механизм). Вывод половины обмотки используется для включения второй скорости. Следует помнить, что при таком подключении мотор работает на полную мощность с момента включения, поэтому эксплуатировать его можно не более 15 секунд.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток

Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором

В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Для сверления отверстий в различных материалах, ломки стен, бурения горных пород и дорог предназначен перфоратор. Инструмент используется при больших нагрузках и со временем у него возникают неисправности. Можно заменить вышедший из строя перфоратор на недорогую китайскую модель. Но если у вас брендовый инструмент, то его жалко выкидывать. Чтобы не отдавать за устранение неисправностей половину стоимости перфоратора, можно это сделать самостоятельно. Ни один ремонт не обходится без изучения устройства инструмента и порядка его разборки.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
