Переделка тяжелого мотоблока в минитрактор

Необходимые материалы и инструменты

Чтобы собрать своими руками минитрактор из мотоблока, вам потребуются:

1. металлопрокат, чтобы изготовить сварную раму (квадрат, швеллер, уголок и так далее);
2. колесная пара (с цельной осью или 2 полуосями);
3. колесные подшипники;
4. сидение подходящих габаритов;
5. метизы для сборки (гайки, шпильки, болты);
6. расходные материалы для операций сварки — газ, кислород, проволока, электроды;
7. смазочные материалы;
8. грунтовка, краска для окрашивания собранного изделия.

Необходимые детали для изготовления мини-трактора

Для проведения работ потребуется и определенный инструмент:

• слесарный — молоток, зубило, ключи;
• сварочный аппарат для проведения работ по сборке рамы;
• комплект для газорезки при необходимости;
• болгарка для резки, шлифовки металлических элементов;
• электродрель с набором сверл;
• метчики и плашки;
• приспособления для проведения работ по покраске и антикоррозионной защите.

Может потребоваться и токарное оборудование — для работ с колесной парой.

Как сделать минитрактор из мотоблока МТЗ?

Наиболее популярными модификациями мотоблоков МТЗ есть МТЗ-09 и МТЗ-12. Обе модели принадлежат к разряду тяжелых мотоблоков. Но все же переломке чаще подвергается именно МТЗ-09 из-за своих конструктивных особенностей.

Переделку осуществляют двумя способами. Первый – купить готовый комплект и сделать все по вышеизложенной схеме. Второй вариант – сделать все самостоятельно. Этот способ немного сложнее. Наиболее подходит для модели МТЗ-05.

Осуществляется переделка по такому алгоритму:

• установите агрегат в режим для использования косилки;
• снимите переднюю часть корпуса;
• на его место болтами прикрепите мотоциклетное колесо;
• закрепите руль от мотоцикла на мотоблок;
• для укрепления агрегата на месте рулевой тяги прикрепите регулировочную;
• приварите в удобном месте сиденье;
• возле мотора установите подставку для аккумуляторной батареи и для гидрораспределителя;
• на раме сзади крепится еще один металлический каркас для гидравлики;
• на передние колеса устанавливается ручной тормоз.

В результате у Вас получится вполне работоспособный и оригинальный минитрактор. На видео продемонстрировано процесс уборки снега с помощью самодельного минитрактора МТЗ:

Минитрактор из мотоблока своими руками – порядок изготовления

Перед тем, как начать изготовление минитрактора на базе мотоблока, потребуется подготовить необходимые для работы материалы. Комплект для переделки включает:

• аппарат для сварки;
• отвертки и гаечные ключи;
• электрическая дрель и комплект различных сверл;
• болгарка и набор дисков по работе с металлом;
• комплект гаек и болтов.

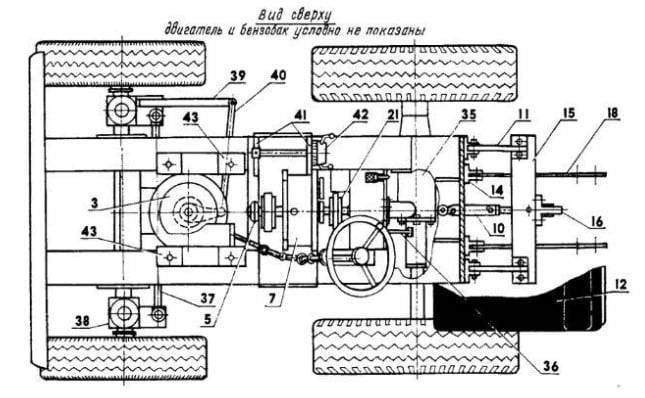

Правильно собрать трактор из мотоблока помогут подходящие чертежи. В них вы найдете информацию о том, в каком порядке соединять детали и какой метод крепления подойдет для их надежного монтажа.

Переделка мотоблока в минитрактор выполняется в следующем порядке:

1. Минитрактор на базе мотоблока обязательно должен быть оборудован крепкой надежной рамой. Она должна выдерживать дополнительную пару колес, плюс к этому на несущую конструкцию будет давить груз, перевозимый в тракторе. Для изготовления прочной рамы лучше всего подойдут трубы или уголки из металла. Обязательно учтите, что чем тяжелее рама, тем лучше будет сцепление минитрактора с дорогой, и тем качественнее будет выполняться вспашка грунта. Толщина стенок рамы также не имеет большое значения – главное, чтобы они не перегибались под давлением перевозимого груза, Нарезать заготовки для изготовления рамы можно при помощи болгарки. Затем все детали соединяются между собой сначала посредством болтов, после чего окончательно привариваются друг к другу. Чтобы рама стала крепче и надежнее, оборудуйте ее поперечной балкой;
2. Сразу же после изготовления рамы ее можно оборудовать навесным механизмом, посредством которого маленький трактор будет оснащаться дополнительными приспособлениями. Устанавливать навеску можно, как в передней, так и в задней части несущей конструкции. Если в дальнейшем изготавливаемый минитрактор планируется использовать в паре с прицепом, то к задней части его каркаса следует приварить фаркоп;
3. На следующем этапе самоделка оборудуется передними колесами. Для этого изготавливаемый мини-трактор лучше всего оснастить двумя уже готовыми ступицами с предусмотренными на них тормозами. Далее необходимо закрепить сами колеса. Для этого возьмите отрезок стальной трубы, диаметр которой подходит к передней оси. Далее закрепите к трубе ступицы колес. В центральной части трубы просверлите отверстие, которое необходимо для монтажа изделия к передней части рамы. Затем установите рулевые тяги и скорректируйте их по отношению к раме посредством червячного редуктора. После монтажа редуктора установите рулевую колонку. Ось в задней части изготавливаемого трактора монтируется через запрессованные подшипниковые втулки. Используемые колеса должны быть в диаметре не более 15 дюймов. Детали меньшего размера приведут к «зарыванию» агрегата передней частью, а колеса, размером более, существенно ухудшат маневренность минитрактора;
4. На следующем этапе необходимо оборудовать минитрактор двигателем от мотоблока. Лучше всего установить мотор в передней части агрегата, так как таким образом вы улучшите баланс сельскохозяйственной машины при эксплуатации с загруженным прицепом. Для установки мотора обустройте надежную систему крепления. При монтаже мотора не забывайте, что вал отбора мощности необходимо закрепить соосно шкиву, расположенному на заднем мосте мини-трактора. Усилие на колеса должно проходить при помощи ременной передачи. Более детально о переделке мотоблока в минитрактор расскажет видео.

Изготовленный своими руками трактор останется оборудовать надежной тормозной системой и качественным гидрораспределителем, который необходим для исправной эксплуатации агрегата с навесным оборудованием.

Порядок сборки самодельного трактора

Производство минитрактора выглядит следующим образом: согласно чертежу свариваются стальные профили и листы, образуя каркас будущего трактора. Это, собственно, и кузов машины. Кроме того, на нем установлено оборудование его «внутренних органов»: двигатель, трансмиссия, ходовая часть.

При установке и фиксации этих деталей крайне важно проводить все работы правильно и в полном соответствии с чертежами. После установки этих ответственных частей минитрактора следует добавить глазурь на торт: установить сиденье, руль, ножки и поворотники, если вы собираетесь ездить по дорогам

Обычно в последнем пункте нет необходимости, но вы можете улучшить свою технику.

Агро

Однако стоит учесть некоторые особенности мотоблоков, которые проявятся при использовании минитрактора из него. Итак, мотоблоки Агро отличаются таким недостатком, как слабые осевые дуги.

Конечно, для самого мотоблока это совершенно незаметно, но для конструкции минитрактора это может иметь решающее значение, особенно если вы хотите перевозить тяжести на собственном оборудовании.

Как сделать тракторы мини-мотоблоков разных моделей?

Из мотоблока Зубр

Если вам нужен минитрактор большой мощности, в качестве базы лучше всего подойдет мотоблок Зубр. Чертежи, которые помогут вам создать небольшой трактор, предполагают использование тех же деталей, что и в предыдущем варианте.

Технология изготовления данного вида техники идентична таковой для мини-трактора сельскохозяйственного базирования.

Как сделать своими руками из мотоблока Нева

Если не хотите тратить много денег на изготовление самодельной техники, можно использовать мотоблок Нева МБ 1 в качестве базы (как сделать снегоочиститель из этого мотоблока смотрите здесь, как и как сделать переходник на мотоблок Нева своими руками, чертежи и размеры) Вы можете купить этот вид мотоблока за копейки, и после обработки он превратится в незаменимого помощника в хозяйстве.

Единственное, что подобрать подходящие новые запчасти для этого будет сложно, так как мотоблоки МБ 1 имеют некоторые конструктивные особенности.

Переломка из мотоблока Каскад

Если вы хотите использовать новый мотоблок, но покупаете его за небольшие деньги, один из лучших вариантов — Каскад.

К тому же покупка МТЗ 05 будет очень выгодной.

Культиватор из мотоблока Кентавр

Тем, кто ценит маневренность, мощность и способность выполнять широкий спектр работ, можно также порекомендовать мотоблок Centaur. Однако следует учитывать, что это довольно дорогое удовольствие. Но этот фундамент для минитрактора смело можно назвать одним из лучших, ведь он будет работать как часы.

Мотоблоки «Ока» часто используют как исходное сырье для изготовления минитракторов своими руками.

Для производства минитрактора подойдет и мотоблок Салют С.

Здесь специально подобраны мотоблоки отечественного производства, так как они дешевле зарубежных аналогов. Вряд ли вам захочется тратить лишние деньги на продукт, который все равно будет модифицироваться и улучшаться. Поэтому вышеперечисленные модели идеальны в качестве основы.

2 Общий принцип изготовления минитрактора самостоятельно

В большинстве случаев владельцы мотоблочных устройств используют комплект для переделки мотоблока в минирактор. Однако, если данный набор отсутствует, то расстраиваться не стоит, так как альтернативу можно сделать самому. Кстати, комплект для переоборудования мотоблока рекомендуется покупать того производителя, что и само изделие, так как любой другой набор может по тем или иным причинам не подходить к вашему устройству, либо иметь свои недостатки.

Последовательность действий для производства минитрактора из мотоблочного двигателя:

Сборка подвижной рамы для минитрактора

в первую очередь найдите в сети либо составьте собственноручно схему и чертежи готового изделия;
далее следует изготовление рамы. Для этого можно использовать трубы и уголки из прочной стали, при этом, чтобы закрепить разные элементы, используйте соединение болтами, что лучше, чем любой другой вид соединения. Чтобы просверлить отверстия для болтов, подготовьте дрель и сверла, а также сами болты с гайками;
затем продумайте и установите на конструкцию сиденье для водителя, которое можно взять даже из старого автомобиля или воспользоваться собственной фантазией;
установив сиденье, переходите к установке и настройке рулевой части. Руль также можно взять из старого автомобиля, либо поискать альтернативу на специализированных рынках. Главное, чтобы тяги в итоге получились прочными и крепкими;

установка колес значится следующим действием. Для мини-тракторов лучше всего использовать автомобильные колеса диаметром 12-14”, так как при большем размере колес устройством будет управлять крайне тяжело, а при меньшем – аппарат попросту «зароется» в землю

Если резину для колес вы будете покупать, то обратите внимание на её качество, а лучше всего приобретите покрышки с углубленными шипами, что сделает сцепление с землей более хватким;
проделав выше написанные процедуры, установите все необходимые рычаги, в частности, отвечающие за сцепление, тормоз и переключение передач. Большинство самодельных мини-тракторов оснащено устройствами тросикового привода, который сообщается с двигательной частью;
переоборудование мотоблока в собственный небольшой трактор на этом этапе завершено

Перед эксплуатацией обязательно обкатайте свое творение и в случае выявления неполадок устраните их.

Готовое устройство в дальнейшем можно будет модернизировать по своему усмотрению. Некоторые умельцы даже приделывают к раме кузов, что расширяет функциональность вашего трактора до возможности транспортировки не слишком тяжелого груза. В целом, модернизация готового оборудования ограничивается только фантазией владельца, ну и ресурсами конечно.

Общая инструкция по сборке

Процесс переоборудования мини-трактора из мотоблока одинаков для всех перечисленных выше моделей. Чтобы каждый раз не повторять одну и ту же информацию, мы решили выделить её в отдельный блок. Исключение составляет самодельный мини-трактор на базе мотоблока МТЗ, но о нём мы поговорим чуть позже.

Перед началом работ нужно подготовить необходимые детали и инструмент. Для удобства можно приобрести уже готовый комплект для переоборудования мотоблока в мини-трактор. Покупка вам обойдётся примерно в 30 000 рублей. Из инструмента вам может понадобиться:

• сварочный аппарат;
• электродрель с набором свёрл;
• гаечные ключи и отвёртка;
• болгарка и диски для резки металла;
• крепёжный элемент (болты и гайки).

Перед тем как приступить к работе, рекомендуется заранее рассчитать кинематическую схему будущего мини-трактора и сделать соответствующий чертёж. Подготовив всё необходимое, можно приступать к сборке.

Адаптер к мотоблоку Нева

Рама

Для начала необходимо дополнить несущую конструкцию, ведь вам понадобится установить дополнительную пару колёс. Для этого вам понадобятся металлические уголки или труба.

Сечение трубы большой роли не играет, главное, чтобы она выдерживала предполагаемые нагрузки. К толщине стенок тоже можно подойти творчески, ведь лишний вес только усилит сцепление трактора с дорогой и послужит хорошим подспорьем при выполнении пахотных работ.

Заготовки для изготовления рамы нарезаются болгаркой и скрепляются между собой болтами или электросваркой. Можно комбинировать соединение. Например, соединить элементы между собой болтами и дополнительно проварить швы.

Рекомендуется сразу смонтировать к раме навесное устройство для работы с дополнительным оборудованием. Навеска может крепиться как к передней, так и к задней части рамы. Если самодельный минитрактор будет работать с прицепным оборудование, к задней части рамы приваривают фаркоп.

Ходовая часть

Для передних колёс можно купить две готовые ступицы с тормозами. Крепится передняя колёсная пара следующим образом: берётся кусок металлической трубы, который подходит по ширине к передней оси. К этой трубе крепятся колёсные ступицы.

По центру высверливается сквозное отверстие, через которое осуществляется крепёж к передней раме. После этого монтируются рулевые тяги, которые через червячный редуктор сопоставляются к раме. После закрепления редуктора устанавливается рулевая колонка.

Задняя ось устанавливается на запрессованные во втулки подшипники. На ось устанавливается шкив для передачи крутящего момента от двигателя. Колёса можно использовать от старого легкового автомобиля или оставить «родные», дополнив их ещё одной колёсной парой с другого мотоблока.

Мини-трактор из мотоблока «Агро»

Двигатель

Обычно силовой агрегат устанавливают на переднюю часть рамы. Таким образом, мини-трактор поддерживает необходимый баланс при работе с прицепным оборудованием. На месте установки двигателя делается система крепления.

Помните, что вал отбора мощности должен располагаться соосно шкива на заднем мосту машины. Передача усилия проходит через ременную передачу. Чтобы облегчить регулировку и натяжение ремней, крепление двигателя рекомендуется делать плавающим.

Дополнительное оборудование

Собрав основную конструкцию, устанавливают тормозную систему и гидрораспределитель для работы с навесным оборудованием. Если самодельный мини-трактор будет передвигаться по дорогам, имеет смысл установить фары и габаритные огни. Это позволит избежать проблем с сотрудниками ДПС и облегчит работу в тёмное время суток.

Чтобы придать мини-трактору более привлекательный вид, можно оснастить технику элементами обшивки и навесом от солнца. Дополнительный тюнинг делается исходя из личных предпочтений.

После сборки, мини-трактор должен пройти обкатку и можно приступать к работе.

Мини-трактор из мотоблока «МТЗ-05»

Минитрактор из мотоблока своими руками

Подбирая комплект для переделки, можно взять заводские запчасти. Но это не подойдет для тех, кому нужна переломка 4х4 с существенной экономией.

Для самодельных тракторов следует приобрести:

• набор инструментов и сварочное оборудование;
• швеллеры, металлические трубы;
• дрель с разными сверлами;
• метизы и другие крепежи;
• болгарку.

Чтобы правильно переделать мотоблок, необходимо подготовить два дополнительных колеса, кресло, навеску, педали, рулевой механизм

Важно правильно подобрать мотоблок, остановив свой выбор на достаточно мощных агрегатах. Это позволит получить производительный минитрактор, который сможет выполнять все сельскохозяйственные функции

Создание рамы

При использовании двух небольших рам, вы получите специальную ось, которая соединена шарнирами и может двигаться. Это позволяет колесам лучше осуществлять контакт с грунтом и не перевешиваться при проезде по неровному грунту.

• Поперечные лонжероны продольного типа нужно нарезать болгаркой и соединить сваркой или другими крепежными элементами.
• Соединения из болтов закрепляют проваркой швов для более высокой надежности.
• К одному из концов рамы монтируют крепление для навесного оборудования, приваривают фаркоп для прицепа.

Правильная установка ходовой части

Когда к раме было прикреплено приспособление для навесного оборудования, на ее оба конца нужно прикрепить ось. К задней крепят те колеса, которые были в комплекте с вашим мотоблоком, но вот на переднюю подбирают колеса с глубоким протектором, которые можно купить или снять со старого автомобиля.

Для создания качественной ходовой части нужно приобрести тормозную систему со ступицами, рулевое колесо, рулевую тягу и колонку, редуктор.

Этапы крепления передних колес:

• Выберите стальную профильную трубу, которая будет равна толщине передней оси трактора.
• К торцам этой трубы привариваются колесные ступицы.
• Конструкцию нужно прикрепить в центре передней части рамы.
• Закрепите рулевые тяги и выровняйте их с редуктором.
• Далее на раме зафиксируйте редуктор.
• Подберите рулевое колесо, установите его, а затем штангу.
• Проведите регулировку рулевой колонки.

В некоторых случаях тракторная подвеска комплектуется пружинным амортизатором, что позволяет с более высоким удобством работать с техникой.

Для установки и закрепления задней оси понадобятся подшипники. Далее ее оборудуют шкивом, с помощью которого запускаются вращающиеся узлы конструкции и действуют на ее колеса.

Правильная установка мотора с гидравликой

Как правило, мотор должен находиться в передней части рамы, что позволит делать трактор более устойчивым и поддерживать его равновесие.

Там, где будет расположен мотор, нужно установить систему крепления, дополнив ее натяжными ремнями.
Монтируют ременную передачу, которая нужна для привода в движение задних колес

При этом важно следить, чтобы ремень раздаточной корбки был расположен в одной плоскости с ремнем, который находится на задней оси минитрактора. Ременную передачу следует покрыть защитным чехлом.
После этого на трактор устанавливают гидравлический подъем, состоящий из масляного бака и насоса, распределителя, гидроцилиндра

Систему соединяют шлангами.
После этого на технику устанавливают кресло, фары и габариты.

Электрооборудование и тормозная система

• Сначала нужно определить место установки педали тормоза, после чего монтируется крепление для нее и основной тормозной цилиндр.
• Затем тормоза крепят к тормозным барабанам (находятся на передних колесах) с помощью шлангов.
• Тормозную систему нужно проверить на герметичность, а также пересмотреть чертежи, что позволит избежать ошибок при ее монтаже.

Полноприводный трактор требует установки электрооборудования и вывода датчиков на приборную панель. Необходимы показатель охлаждения жидкости, датчик уровня топлива и давления масла, замок зажигания.

Дополнительно можно установить навес и обшивку, что сделает работу с техникой более комфортной. О том, как правильно собирать минитрактор, можно просмотреть на видео.

Мотоблок «МТЗ» 06

Мотоблок среднего уровня мощности, рассчитанный на выполнение целого ряда полевых и коммунальных работ. Имеет типичную для мотоблоков «МТЗ» одноосную конструкцию, которая приводится в действие 4-тактным бензомотором СК-6 с цилиндром 245см³ емкости. При аналогичном 5-й версии расходе бензина генерирует силу в 5,5 л.с

Компактен, что немаловажно для хранения и транспортировки. За счет рельефного протектора пневмошин мотоблок без пробуксовок преодолевает бездорожье и топкие места и не требует установки грунтозацепов. Преимущества:

Преимущества:

• надежность материально-технической оснастки, делающая агрегат практически «не убиваемым»;
• 6 рабочих режимов, среди которых 2 – для заднего хода;
• фрикционная муфта сцепления, управление которой осуществляется вручную;
• специальная сцепка, облегчающая навешивание вспомогательных устройств;
• разумная цена.

Эксплуатационные параметры:

• Ширина проезда – 0,45/0,6/0,7 м;
• Грузоподъемность – 650 кг;
• Колеса – 15 х 33 см;
• Габариты – 1,8/0,85/1,07 м;
• Вес – 135 кг.

Минитрактор из мотоблока своими руками – порядок изготовления

Перед тем, как начать изготовление минитрактора на базе мотоблока, потребуется подготовить необходимые для работы материалы. Комплект для переделки включает:

• аппарат для сварки;
• отвертки и гаечные ключи;
• электрическая дрель и комплект различных сверл;
• болгарка и набор дисков по работе с металлом;
• комплект гаек и болтов.

Правильно собрать трактор из мотоблока помогут подходящие чертежи. В них вы найдете информацию о том, в каком порядке соединять детали и какой метод крепления подойдет для их надежного монтажа.

Переделка мотоблока в минитрактор выполняется в следующем порядке:

1. Минитрактор на базе мотоблока обязательно должен быть оборудован крепкой надежной рамой. Она должна выдерживать дополнительную пару колес, плюс к этому на несущую конструкцию будет давить груз, перевозимый в тракторе. Для изготовления прочной рамы лучше всего подойдут трубы или уголки из металла. Обязательно учтите, что чем тяжелее рама, тем лучше будет сцепление минитрактора с дорогой, и тем качественнее будет выполняться вспашка грунта. Толщина стенок рамы также не имеет большое значения – главное, чтобы они не перегибались под давлением перевозимого груза, Нарезать заготовки для изготовления рамы можно при помощи болгарки. Затем все детали соединяются между собой сначала посредством болтов, после чего окончательно привариваются друг к другу. Чтобы рама стала крепче и надежнее, оборудуйте ее поперечной балкой;
2. Сразу же после изготовления рамы ее можно оборудовать навесным механизмом, посредством которого маленький трактор будет оснащаться дополнительными приспособлениями. Устанавливать навеску можно, как в передней, так и в задней части несущей конструкции. Если в дальнейшем изготавливаемый минитрактор планируется использовать в паре с прицепом, то к задней части его каркаса следует приварить фаркоп;
3. На следующем этапе самоделка оборудуется передними колесами. Для этого изготавливаемый мини-трактор лучше всего оснастить двумя уже готовыми ступицами с предусмотренными на них тормозами. Далее необходимо закрепить сами колеса. Для этого возьмите отрезок стальной трубы, диаметр которой подходит к передней оси. Далее закрепите к трубе ступицы колес. В центральной части трубы просверлите отверстие, которое необходимо для монтажа изделия к передней части рамы. Затем установите рулевые тяги и скорректируйте их по отношению к раме посредством червячного редуктора. После монтажа редуктора установите рулевую колонку. Ось в задней части изготавливаемого трактора монтируется через запрессованные подшипниковые втулки. Используемые колеса должны быть в диаметре не более 15 дюймов. Детали меньшего размера приведут к «зарыванию» агрегата передней частью, а колеса, размером более, существенно ухудшат маневренность минитрактора;
4. На следующем этапе необходимо оборудовать минитрактор двигателем от мотоблока. Лучше всего установить мотор в передней части агрегата, так как таким образом вы улучшите баланс сельскохозяйственной машины при эксплуатации с загруженным прицепом. Для установки мотора обустройте надежную систему крепления. При монтаже мотора не забывайте, что вал отбора мощности необходимо закрепить соосно шкиву, расположенному на заднем мосте мини-трактора. Усилие на колеса должно проходить при помощи ременной передачи. Более детально о переделке мотоблока в минитрактор расскажет видео.

Изготовленный своими руками трактор останется оборудовать надежной тормозной системой и качественным гидрораспределителем, который необходим для исправной эксплуатации агрегата с навесным оборудованием.

Минитрактор из мотоблока своими руками

Для того, чтобы сделать миниатюрный трактор из мотоблока своими руками, Вам понадобятся:

• болгарка;
• детали для крепления;
• швеллеры и трубы;
• приспособление для сверления;
• электрическая сварка;
• измерительные инструменты (уголок, рулетка, штангенциркуль);
• мелкий ручной инструмент (отвертка, ключи, молоток и т. д.).

Также необходимо приобрести готовый комплект для переделки мотоблока в минитрактор. Это будет основная статья расходов, но экономить на данном оборудовании не стоит, дабы не ставить под сомнение качество будущего изделия.

Еще необходимо подобрать удобные и качественные руль, сиденье, колеса и педали. Когда все необходимые комплектующие подобраны, можно приступать к созданию чертежа. Не стоит пренебрегать этим этапом – с четкими чертежами и схемами Вам намного проще и быстрее будет работать. Ниже на фото приведены примеры простейших чертежей для самостоятельной переделки мотоблока в минитрактор.

Хороший самодельный минитрактор с двигателем от мотоблока может получиться лишь тогда, когда исходный агрегат обладает хорошей мощностью и производительностью. Идеально подойдут для переделки тяжелые дизельные мотоблоки. Они довольно экономичные, имеют большой вес, обладают немалой мощностью, продуктивные и выносливые. Все эти параметры позволят сделать из мотоблока полноценный минитрактор, способный вспахивать тяжелые грунты и работать долгое время без перерывов.

Процесс переделки в целом проводится по одному алгоритму, с незначительными отличиями для разных моделей. Общая схема переделки мотоблока в минитрактор выглядит следующим образом.

Подготовка рамы

Поскольку для минитрактора понадобится еще одна пара колес, то и конструкцию рамы придется усовершенствовать и усилить. Для изготовления новой рамы используются металлопрофиль или металлическая труба. Толщину и размер заготовок стоит подбирать исходя из индивидуальных предпочтений, учитывая мощность будущего агрегата. Составляющие будущей рамы вырезаются болгаркой и соединяются сваркой. Целесообразно усилить конструкцию поперечной перекладиной. Позаботьтесь также о месте крепления навесного оборудования и о фаркопе, если планируете использовать прицеп.

Ходовая система

Передние колеса крепятся на отрезок трубы подходящего диаметра. На нее в свою очередь крепятся готовые колесные ступицы с тормозными колодками. В центре конструкции проделывается отверстие, через которое она будет присоединена к раме. Далее к раме через червячный редуктор монтируются рулевые тяги. В конце устанавливается собственно руль.

Для установки задней оси во втулки запрессовываются подшипники. На саму ось крутящий момент будет передавать шкив. Колеса можно оставить от предыдущего агрегата, можно подобрать новые, с более мощным протектором и большей шириной. Диаметр колес для будущего минитрактора рекомендовано подбирать размером от 12 дюймов.

Монтаж двигателя

Двигатель рекомендуется монтировать на передней балке рамы. Это улучшит балансировку агрегата

Важно предусмотреть, чтоб вал отбора мощности находился параллельно к шкиву заднего моста. Это убережет ременную передачу от износа

Дополнительные системы

Когда проделана основная часть работы, устанавливается тормозная система и система управления навесным оборудованием. Также не лишней будет установка осветительных приборов.

После полной сборки минитрактор должен пройти обкатку соответственно с требованиями инструкции по эксплуатации к мотоблоку.

Рассмотрим подробнее, как легко и быстро можно переделать в минитрактор мотоблоки разных моделей.

Модели МТЗ

Многие обладатели мотоблоков упрощают себе жизнь, и делают из него минитрактор. Для этого лишь необходимо провести его.

Все мотоблоки МТЗ достаточно большие и мощные. Поэтому их можно использовать как базу для переделки в трактор. Даже старая 5 версия пригодна для этих целей. Она была сделана еще в советском союзе, где упор был сделан именно на качество.

Исходя из конструкции, легче всего переделать МТЗ-09Н или МТЗ-12.

Необходимо четко следовать всем схемам и чертежам. Поскольку в противном случае Ваш минитрактор будет работать неправильно.

Это самые мощные и тяжелые представители семейства Беларусов. Но более популярна именно 9 модель, поэтому чаще всего переделывается именно она.

Если с другими мотоблоками можно сделать 3-х колесный вездеход, то с МТЗ так не получиться. Он оснащен двухцилиндровым дизельным двигателем. Поэтому рекомендуется использовать только 4 колесные варианты.

Подготовка к сборке минитрактора

Сборка мини-тракторов из всех перечисленных мотоблоков выполняется в одном, и том же порядке. Соответственно, для подготовки перед сборкой агрегата потребуются одни и те же инструменты.

Перед переделкой потребуется запастись:

• аппаратом для сварки;
• набором гаечных ключей и отверток;
• электрической дрелью с комплектом разных сверл;
• болгаркой и дисками разного диаметра для нарезания металла;
• наборами гаек и болтов.

Также перед сборкой мини-трактора следует как можно тщательнее изучить схемы.

Чертежи должны содержать указания о габаритных размерах мини-трактора и способами крепления его основных узлов.

Минитрактор из мотоблока Агро

Перед началом переделки мотоблоков этого бренда следует запастись материалом и необходимыми инструментами. Для работы вам понадобится:

• листы и профили из нержавеющей стали;
• сиденье и рулевое колесо – можно снять со старого автомобиля;
• пара колес – их диаметр не должен превышать 15 ‘’;
• набор крепежных элементов;
• болгарка и электрическая дрель;
• молоток и сварочный аппарат.

После подготовки всего необходимого советуем изучить схемы, которые подскажут вам правильный порядок действий при установке элементов трактора.

Порядок действий при сборке агрегата выглядит следующим образом:

1. На первом этапе нужно сварить прочную раму для трактора. Для этого воспользуйтесь стальными профилями и трубами. Обязательно учтите, что чем тяжелее будет изготовленная рама, тем лучше окажется сцепление минитрактора с грунтом. В задней части несущей конструкции приварите фаркоп, который потребуется для сцепки прицепа с агрегатом;
2. Затем приступайте к изготовлению и обустройству ходовой части минитрактора. Для этого можно приобрести пару уже готовых передних колес, а также ступицы, оснащенные тормозами. После покупки деталей прикрепите ступицы к стальной трубе, и просверлите в передней части рамы отверстия, которые потребуются для монтажа ступиц на минитрактор. Далее установите рулевые тяги, используя для этого червячный редуктор. Следом за тягами закрепите рулевую колонку и заднюю ось. При установке последней в используемые для монтажа втулки запрессуйте подшипники. На заднюю ось установите шкив и надежной закрепите колеса;
3. После этого на переднюю часть рамы установите двигатель. Советуем делать этого посредством дополнительного каркаса, помещенного на специальные амортизаторы – это позволит избежать сильных вибраций при высоких нагрузках на мотор;
4. Далее установите на мини-трактор водительское сиденье, соединив его с рамой через рессоры – благодаря им работать с мини-трактором будет гораздо удобнее.

При желании изготовленный своими руками компактный трактор можно оборудовать навесом, который защитит вас от дождя и солнца. Для его изготовления к раме рядом с сиденьем и рулевой колонкой нужно приварить 4 стальные трубы, к которым посредством точечной сварки закрепить стальной лист. В результате вы получите надежный агрегат для дачи, который быстро справиться со всеми поставленными перед ним задачами.
