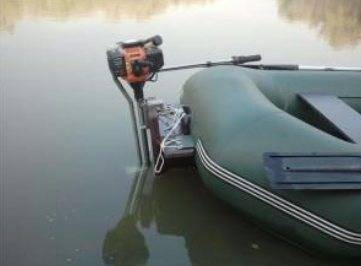

Переделка триммера в лодочный мотор

Методы самостоятельного изготовления лодочного двигателя из мотокосы

Самым простым способом изготовить мотор на плавсредство является использование мотокосы с прямой ногой (штангой) и, соответственно, жестким валом. В таком случае вся доработка сводится к производству гребного винта, который можно вырезать из полосы нержавейки либо дюралюминия. Размер заготовки — 100х30х2 мм. Лопастям следует придать изогнутую форму, для чего их нужно отогнуть примерно на 10 мм. Кромки винта нужно заточить. Пример построения упрощенного чертежа гребного винта приведен на рисунке ниже.

Изготовленный гребной винт устанавливают на место триммерной головки. При этом желательным будет использование кольцевой насадки, которая не позволит винту повредить лодку.  Более подробно процесс доработки триммера своими руками показан на видео:

Доработка редуктора болгарки

Чтобы добиться максимального количества оборотов двигателя, можно оснастить триммер угловым редуктором от болгарки, который предварительно нужно доработать. При этом могут понадобиться сальники и подшипники. Сам процесс доработки редуктора заключается в замене штатного короткого вала на более длинный, соответствующий по размерам штанге триммера. Однако для этого придется разобрать редуктор.

Изготовив новый вал, редуктор собирают, предварительно защитив подшипник сальником, исключающим проникновение в него воды. Кроме того, рекомендуется нанести на имеющиеся шестерни густую смазку или заполнить ею внутреннюю полость корпуса. Для герметизации корпуса используют резиновое уплотнение и/или герметик.

Доработка триммера с изогнутой штангой

Если в распоряжении владельца лодки имеется мотокоса, штанга которой изогнута, последнюю необходимо демонтировать и заменить на прямую трубу соответствующего диаметра, изготовленную из дюралюминия. Если диаметр новой трубки будет больше размера отверстия в моторном блоке, то посадочное место нужно будет проточить до нужного размера. Доработка осуществляется в следующем порядке (см. чертеж).

Сначала выворачивают штатную гайку 2, которая расположена в шпуле с кордом. При этом выбрасывать крепеж, снятый со штанги, категорически не рекомендуется, так как производителями мотокос часто используются собственные типы резьбовых соединений, которые не соответствуют стандартным.
Затем откручивают штатную гайку 4 и извлекают дейдвудный (поз. 8) и гибкий (поз.9) валы.
Потом вырезают позицию 6 — подшипник скольжения (имеет вид бронзовой втулки на конце вала).
Далее выбивают из штанги пластиковый протектор 10.
В подобранную заранее прямую трубу 7 впрессовывают извлеченный ранее подшипник скольжения 6. Возможно, что для этого потребуется расточить трубу.
Затем подшипник скольжения 6 аккуратно опрессовывают молотком по канавке 5

Здесь важно не повредить запрессованную бронзовую втулку.
Потом пластиковый протектор 10 подрезается по месту и плотно вставляется в трубу 7.
Далее дейдвудный вал соединяется со стальным прутком, который заменит гибкий вал 9. Возможно, что для этого понадобится помощь токаря.
Заключительный шаг — гребной винт 3 крепится к дейдвудному валу 8 гайкой 2.

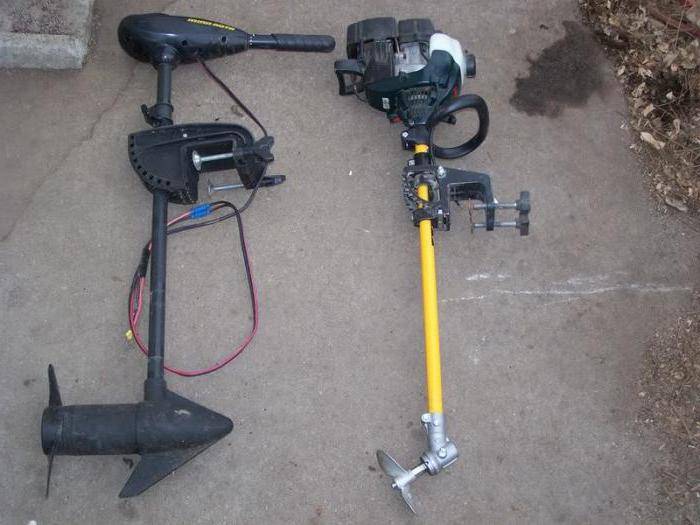

Собранная штанга соединяется с мотором при помощи специально изготовленных переходников, форма и размеры которых зависят от конструктивных особенностей конкретной модели триммера.

Стоит ли покупать насадку для переделки триммера в лодочный мотор

На этот вопрос однозначного ответа дать невозможно, так как кто-то очень привык к моторам на лодки, а другие их никогда не использовали. При этом, если вы хотите себе действительно мощную лодка, тогда естественно самым выгодным и эффективным решением будет установка стандартного триммера. Но стоит учитывать, что данный вариант является универсальным. Как уже говорилось выше – самое главное грамотно совместить.

Многие специалисты рекомендуют лопасти, аналогичные лопастям вашего старого мотора

Очень важно, что устанавливать необходимо в точном соответствии с инструкцией

Осуществлять установку лучше всего вместе с человеком, который уже осуществлял подобные операции и готов помочь в самые трудные моменты преобразования триммера в лодочный мотор.

Кроме этого, следует обратить свое внимание и на тот момент, что с собой обязательно нужно брать дополнительное топливо, а также как и обычной газонокосилке следует давать возможность “отдохнуть” поскольку из-за очень длительного использования, триммер-мотор может просто выйти из строя прямо на воде. Чем лопасти больше, тем эффективнее будет сам триммер

Чем лопасти больше, тем эффективнее будет сам триммер.

Переделка мотокосы заключается в следующем:

Изначально идет переделка основного гнутого вала: сначала из бобины со специальной леской извлекается штатная гайка. Она собой представляется небольшую трубку, длина которой составляет 20 мм.

При этом, гайка должна сохраняться, поскольку резьба на мотокосах необыкновенная и найти такую же практически невозможно.

Затем снимается пластмассовая накладка с клавишами. После этого, на самом конце самой гнутой трубы располагается стандартная втулка из бронзы (часто ее называют подшипником скольжения) – ее необходимо аккуратно вырезать, после этого нужно вынуть дейдвудный вал, открутить гайку и металлический вал.

Самое главное – это правильно подобрать лопасти. Здесь все напрямую зависит от того, какие габариты у вашей лодки.

Здесь очень важно обратить свое внимание на тот фактор, что самым лучшим решением будет ввести в поиске “моторы на лодку” и на первом попавшемся сайте зайти на сайте, где продаются моторы и консультанту, который предложит вам свою помощь – вы говорите габариты собственного автомобиля, а потом, когда вы получите подходящий мотор, нужно посмотреть на технические характеристики и узнать габариты лопастей

Как сделать лодочный мотор своими руками из триммера?

Чтобы собрать мотор из триммера на лодку, изготовителю потребуется подготовить следующее оборудование и материалы:

• бытовая мотокоса;
• струбцина. Если ее нет, то можно воспользоваться любым другим креплением для надежной фиксации мотора на лодке;
• лист дюралюминия, толщина которого не должна составлять менее 2 мм;
• сварочный аппарат;
• комплект крепежей;
• набор отверток и гаечный ключей.

Для сборки самодельного гребного винта изготовителю потребуются чертежи. В них должны быть указаны точные размеры лопастей и способ их фиксации на оси.

При этом нужно помнить, что чем ниже мощность используемого привода и масса лодки, тем меньше должны быть лопасти. К примеру, для лодки с массой не более 120 кг подойдет винт с лопастями 10×3 см.

После подготовки оборудования и тщательного изучения чертежей можно приступать к сборке самоделки.

Алгоритм работы должен выглядеть следующим образом:

1. В первую очередь изготовителю потребуется доработать гнутый вал. Сначала нужно демонтировать заводскую гайку, помещенную в бобину с предварительно намотанной леской. Сама гайка по форме напоминает небольшую 2-сантиметровую трубку с внутренней резьбой. При необходимости, ее можно разделить на 2 небольшие полноценные гайки. Во время демонтажа крепежных деталей нужно быть крайне осторожным, чтобы не потерять их. Если это случиться, то найти другой подходящий крепеж уже не получиться;
2. После демонтажа гайки потребуется демонтировать пластиковую накладку, расположенную на кнопке газа. На конце штатной изогнутой штанги нет роликовых подшипников. Они заменены обыкновенной бронзовой втулкой, которую нередко называют подшипником скольжения. Его нужно аккуратно извлечь. Перед этим потребуется отвинтить гайку, а также снять дейдвудный и металлический валы из трубки;
3. Затем нужно перейти к выбиванию пластикового протектора, расположенного на гибком валу. В дальнейшем стальную трубу можно будет выбросить, так как выровнять ее подручными средствами не получиться. Ее можно заменить дюралюминиевой трубкой, обладающей тем же диаметром. В нее потребуется установить бронзовую втулку, которую потребуется переместить по канве при помощи молотка. Далее нужно взять предварительно обрезанный по диаметру пластиковый протектор, и установить его на трубу;
4. Следующим шагом станет изготовление винта. Для этого необходимо вырезать дюралюминиевые лопасти и заточить их кромки. После этого каждую лопасть потребуется отогнуть вверх на 1 см, чтобы шаг винта получился не менее 10 см. Закрепить готовое приспособление можно при помощи гайки;
5. Далее нужно установить на лодочный мотор из мотокосы велосипедный переключатель скоростей, который заменит штатную пластиковую накладку. После этого потребуется установить глушитель, который будет отводить выхлопы двигателя подальше от водителя лодки;
6. Чтобы закрепить лодочный мотор из бензокосы, необходимо воспользоваться двумя листами фанеры. После этого останется зажать вал, используя для этого 4 винта. Во время перевозки лодочного мотора из триммера вал можно будет снять.

После того, как самодельная насадка будет готова, ее потребуется обкатать. Для этого нужно приготовить топливную смесь из свежего бензина и моторного масла в соотношении 40:1. После этого потребуется залить готовую смесь в штатный бак лодочного двигателя, завести его, и дать ему выработать 1 полный бак горючего на холостых оборотах. После обкатки самодельный лодочный мотор из триммера будет полностью готов к работе.

Как сделать лодочный мотор своими руками из триммера?

Сделать лодочный мотор из триммера можно самостоятельно.

Для этого требуется следующий набор инструментов:

1. Триммер, выступающий в качестве основы при создании будущей лодки. Для небольшой лодки рекомендуется создать конструкцию, мощность которой будет 0,8 кВт. Даже этого показателя вполне достаточно для достижения скорости около 5-7 км/час. Если мотор создается для массивной и тяжелой лодки, то следует подбирать более мощный триммер.
2. Винт в большинстве случаев изготавливается из дюралюминия, толщина которого составляет около 2 мм. Подобный материал способен служить в течение длительного периода и на поверхности не образуется коррозии.
3. Для работы с металлом также требуются тиски, которые позволяют фиксировать материал на его обработки.
4. Сварочный аппарат требуется для соединения отдельных элементов. Лучше всего использовать полуавтоматический вариант исполнения, так как при его применении даже при условии отсутствия должного опыта можно получить качественное соединение.

Изготовление этого изделия нельзя назвать простым процессом, но он все же выполним в домашних условиях.

Инструкция выглядит следующим образом:

• Подготовить проекты, касающиеся изготовления винта. Самостоятельно провести расчет практически невозможно.
• Кромки винта затачиваются.
• Лопасти зачастую делают изогнутыми на 10 мм. В некоторых случаях не подгибается материал, так как он характеризуется высокой степенью пластичностью.
• Винт фиксируется на месте головки триммера.
• В интернете можно встретить большое количество переходников, предназначенных для соединения двигателя с винтом. Обходятся они дешево.

Отметим! Стартер подходит от стандартной косилки. Если нужно обеспечить более удобные условия для старта двигателя, то устанавливается скоростник от старого велосипеда. Перед непосредственным использованием конструкции нужно проверить все швы, так как даже незначительные трещины со временем станут причиной серьезных дефектов.

Выгоды переделки триммера в лодочный мотор

Использование триммера как лодочного мотора имеет ряд значительных плюсов и преимуществ.Выгоды такого технического решения:

• небольшая стоимость: триммер гораздо дешевле, чем профессиональный лодочный мотор;
• небольшой расход горючего при достаточной производительности;
• надежность и герметичность конструкции, с учетом индивидуальных нюансов пользования;
• небольшие габариты и вес инструмента, что также очень практично и удобно для использования на легких лодках;
• контроль за топливом благодаря прозрачным стенкам бачка;
• жесткий вал внутри штанги.

Мощность двигателя должна быть не менее 0,7 кВт. Готовые насадки для переделки (приставка для крепления к двигателю, специальная регулируемая рукоятка с кнопкой глушителя, крепления) можно приобрести. После их установки на триммер останется только подсоединить тросик газа к двигателю и соединить провода с глушителем.

Лодочный мотор

Как приятно в теплую летнюю погоду прокатиться в лодке. Одна незадача – брать в руки весла не хочется. На выручку приходит смекалка.

А что если приспособить к лодке мотор из шуруповерта, используя для этого подручные инструменты?

Чего проще применить для этой «задумки» следующие материалы:

1. Винт (крольчатка):
2. Длинная металлическая шпилька;
3. Шуруповерт на аккумуляторе.

Суть идеи состоит следующем. В крольчатке (в этой ситуации — гребном винте) сверлиться отверстие по диаметру равное металлической шпильке. Винт устанавливается на шпильке и надежно закрепляется. Сама длинная шпилька вставляется в шуруповерт, который крутит шпильку вместе с винтом. Двигатель для лодки готов!

Остается только придумать какую-нибудь металлическую конструкцию, которая позволит надежно закрепить шуруповерт на самой лодке. Но это слишком простая задача, чтобы ее обсуждать. Да и каждый любитель сможет в этом вопросе проявить свои изобретательские способности.

Опускаем винт на шпильке в воду и включаем шуруповерт. Остается только не спеша плыть и наслаждаться теми красотами природы, что видите вокруг. Есть только одно но – реально оценивайте возможности аккумуляторов и «не заплывайте за буйки».

Принцип работы

Триммер имеет более высокую скорость оборотов лопастей, что дает возможность передвигаться по воде с более высокой скоростью, что позволит приступить к рыбной ловле быстрее, чем с мотором. Все видели, как работе триммер – как стрижет газон и обычную траву, но тут, его лопасти вывернуты в другую сторону и при этом, выполняет функцию максимально экономного мотора.

И самое главное – это то, что абсолютно каждый может им управлять – самое главное понять, чем выше к поверхности воды находится сами лопасти, тем быстрее скорость оборотом и тем самым – выше скорость.

А вот если триммер ниже, скорость будет ниже. Но самым главным недостатком триммером по сравнению с обыкновенными лодочными моторами – это то, что они очень громкие и их не стоит использовать на полную, если не хотите спугнуть рыбу.

https://youtube.com/watch?v=NOgS4b3XPC0

Выгоды переделки триммера в лодочный мотор

Выгоды такого технического решения:

• небольшая стоимость: триммер гораздо дешевле, чем профессиональный лодочный мотор;
• небольшой расход горючего при достаточной производительности;
• надежность и герметичность конструкции, с учетом индивидуальных нюансов пользования;
• небольшие габариты и вес инструмента, что также очень практично и удобно для использования на легких лодках;
• контроль за топливом благодаря прозрачным стенкам бачка;
• жесткий вал внутри штанги.

Мощность двигателя должна быть не менее 0,7 кВт. Готовые насадки для переделки (приставка для крепления к двигателю, специальная регулируемая рукоятка с кнопкой глушителя, крепления) можно приобрести. После их установки на триммер останется только подсоединить тросик газа к двигателю и соединить провода с глушителем.

Готовый набор насадок

Сейчас продают специальные насадки для переделки триммера в лодочный мотор. Такая приставка включает все необходимое для крепления к мотору бензокосилки. К штанге монтирована ручка управления и кнопка выключателя. Рукоятка газа изготовлена с возможностью переключения скоростей и снабжена трещоткой, которая закрепляет необходимое положение.

В комплект входит приспособление для монтажа устройства на лодку. Насадку на триммер можно собрать легко, она обладает простой конструкцией. Для сборки следует присоединить трос газа к мотору, а потом зафиксировать кабель глушителя. Насадка стоит в специализированном магазине около 5 тыс. рублей.

Как сделать лодочный мотор своими руками из триммера?

Для создания лодочного мотора из бензокосы подойдет инструмент с прямой штангой. Если штанга триммера изогнутая – придется поработать над ее усовершенствованием.

Переделка происходит по такому алгоритму:

1. Сперва извлеките штатную гайку (на чертеже ниже обозначена цифрой 2). Не выбрасывайте и не теряйте ее, поскольку заменить заводские детали обычными гайками невозможно.
2. Раскрутите остальные крепления, вытащите из штанги дейдвульный и гибкий вал (на чертеже цифры 8 и 9).
3. Подберите новую дюралюминиевую штангу с чуть меньшим внутренним диаметром. Аккуратно поместите в нее бронзовую втулку (на чертеже №6).
4. Обрежьте протектор (деталь №10) до необходимого размера и вставьте его в штангу.
5. Если внешний диаметр штанги будет слишком большой для моторного отверстия, проточите его.
6. С помощью штатной гайки закрепите винт.
7. Крепление вала к мотору происходит с помощью переходников. Универсальных чертежей для этой детали нет, поскольку у разных моделей триммеров свои конструкторские особенности. Можно заказать данную деталь в токарной мастерской или изготовить самостоятельно из фанеры. Крепиться конструкция будет с помощью 4 винтов.

Если нет возможности приобрести готовый комплект для переделки, о котором говорилось ранее, регулировочную ручку можно взять ручку от спортивного велосипеда.

Винт также можно изготовить самостоятельно из куска дюралюминия, воспользовавшись чертежом ниже:

Шаг – это расстояние от лопасти до горизонтальной поверхности. Угол наклона регулируется пассатижами. Для этого заготовку предварительно нагревают.

Для заправки мотора из триммера на лодку используйте только качественные горюче-смазочные материалы. Разводите бензин с маслом в соответствующей пропорции. Первые 10 километров не подвергайте двигатель высоким нагрузкам – это будет период обкатки. Зависимо от мощности двигателя, лодка с таким мотором может развивать скорость от 5 до 8 км/час.

Ниже представлено видео, на котором продемонстрирована работа подобного агрегата:

Мотор для лодки своими руками

Проще всего сделать мотор для лодки из триммера с прямой штангой и жестким валом. В случае, если ваш агрегат имеет изогнутую штангу, то ее придется переделывать.

Переделка изогнутого вала

Прежде всего, необходимо достать штатную гайку под номером 2, показанную на схеме ниже. Она выглядит как цилиндр высотой 2 см с нарезанной внутри него резьбой.

Далее, переделка штанги производится следующим образом.

1. Извлеките из штанги металлический гибкий вал (9) и дейдвульный вал (8), раскрутив гайку (4).
2. Поскольку конец гнутой штанги не содержит никаких подшипников, а их роль выполняет бронзовая втулка (6), то ее требуется вырезать.
3. После того, как бронзовая втулка (6) будет извлечена, потребуется выбить пластиковый протектор (10). Так как труба металлическая и изогнутая, выровнять ее не удастся, можно смело ее выбросить.
4. Подберите вместо выброшенной трубы дюралевую, с похожим диаметром (внутренним). Будет лучше, если диаметр будет чуть меньше диаметра извлеченной ранее втулки.
5. В трубу необходимо впрессовать втулку (6) из бронзы. Возможно, потребуется немного расточить трубу.
6. Отпрессуйте втулку по канавке (5) с помощью молотка. Делать это нужно очень аккуратно, не прилагая больших усилий, дабы не деформировать втулку (6).
7. Протектор (10) подрезается до нужного диаметра и плотно вставляется в штангу.

В случае, когда выбранная вами трубка будет иметь большой наружный диаметр, и вы не сможете вставить ее в отверстие моторной головки, то придется проточить ее до нужного размера.
Вместо гибкого вала можно взять стальной пруток и соединить его с дейдвульным валом (потребуется помощь токаря).
Винт закрепляется на валу с помощью гайки (2).
Штанга с внутренним валом крепится к мотору с помощью переходников, изготовленных специально в токарной мастерской. Универсального чертежа переходников не существует, поскольку в разных моделях триммеров могут быть свои конструктивные особенности.

Использование редуктора от болгарки

Также для самостоятельного изготовления лодочного мотора на базе триммера часто используется редуктор от болгарки, но с некоторыми доработками.

1. Необходимо разобрать редуктор, и вместо вала с шестерней заказать у токарей новый, более длинный (соответственно штанге триммера). Конец вала изготавливается аналогично извлеченному (короткому), чтобы можно было использовать те же подшипники и шестерню.
2. Желательно в месте, где установлен подшипник, установить сальник, чтобы вода не попадала в редуктор.
3. Корпус редуктора скручивается с применением уплотнительной резинки и герметика.
4. Внутрь редуктора можно залить смазку, либо обильно покрыть шестерни густой смазкой.

Изготовление винта

Чтобы изготовить винт для лодочного мотора, можно использовать небольшой кусок дюраля толщиной 2 мм. Для винта понадобится полоса шириной 30 мм и длиной 100 мм. Изготовьте ее согласно чертежу, приведенному ниже.

Под шагом винта подразумевается следующее: если разместить пропеллер на столе, то от его поверхности до лопасти должно быть расстояние, равное 10 мм. Угол наклона лопастей несложно регулируется с помощью пассатижей, после предварительного отжига дюраля.

Данный вариант не является окончательным, и в интернете можно найти массу чертежей винтов с двумя лопастями, с тремя лопастями, а также разных габаритов. В каждом случае размер пропеллера подбирается индивидуально.

tehnika.expert

Мотор для лодки своими руками

Проще всего сделать мотор для лодки из триммера с прямой штангой и жестким валом. В случае, если ваш агрегат имеет изогнутую штангу, то ее придется переделывать.

Переделка изогнутого вала

Прежде всего, необходимо достать штатную гайку под номером 2, показанную на схеме ниже. Она выглядит как цилиндр высотой 2 см с нарезанной внутри него резьбой.

Важно! Все открученные гайки необходимо сберечь, поскольку в них нарезана нестандартная резьба (не метрическая и не дюймовая)

Далее, переделка штанги производится следующим образом.

1. Извлеките из штанги металлический гибкий вал (9) и дейдвульный вал (8), раскрутив гайку (4).
2. Поскольку конец гнутой штанги не содержит никаких подшипников, а их роль выполняет бронзовая втулка (6), то ее требуется вырезать.
3. После того, как бронзовая втулка (6) будет извлечена, потребуется выбить пластиковый протектор (10). Так как труба металлическая и изогнутая, выровнять ее не удастся, можно смело ее выбросить.
4. Подберите вместо выброшенной трубы дюралевую, с похожим диаметром (внутренним). Будет лучше, если диаметр будет чуть меньше диаметра извлеченной ранее втулки.
5. В трубу необходимо впрессовать втулку (6) из бронзы. Возможно, потребуется немного расточить трубу.
6. Отпрессуйте втулку по канавке (5) с помощью молотка. Делать это нужно очень аккуратно, не прилагая больших усилий, дабы не деформировать втулку (6).
7. Протектор (10) подрезается до нужного диаметра и плотно вставляется в штангу.
8. В случае, когда выбранная вами трубка будет иметь большой наружный диаметр, и вы не сможете вставить ее в отверстие моторной головки, то придется проточить ее до нужного размера.
9. Вместо гибкого вала можно взять стальной пруток и соединить его с дейдвульным валом (потребуется помощь токаря).
10. Винт закрепляется на валу с помощью гайки (2).
11. Штанга с внутренним валом крепится к мотору с помощью переходников, изготовленных специально в токарной мастерской. Универсального чертежа переходников не существует, поскольку в разных моделях триммеров могут быть свои конструктивные особенности.

Использование редуктора от болгарки

Также для самостоятельного изготовления лодочного мотора на базе триммера часто используется редуктор от болгарки, но с некоторыми доработками.

1. Необходимо разобрать редуктор, и вместо вала с шестерней заказать у токарей новый, более длинный (соответственно штанге триммера). Конец вала изготавливается аналогично извлеченному (короткому), чтобы можно было использовать те же подшипники и шестерню.
2. Желательно в месте, где установлен подшипник, установить сальник, чтобы вода не попадала в редуктор.
3. Корпус редуктора скручивается с применением уплотнительной резинки и герметика.
4. Внутрь редуктора можно залить смазку, либо обильно покрыть шестерни густой смазкой.

Изготовление винта

Чтобы изготовить винт для лодочного мотора, можно использовать небольшой кусок дюраля толщиной 2 мм. Для винта понадобится полоса шириной 30 мм и длиной 100 мм. Изготовьте ее согласно чертежу, приведенному ниже.

Под шагом винта подразумевается следующее: если разместить пропеллер на столе, то от его поверхности до лопасти должно быть расстояние, равное 10 мм. Угол наклона лопастей несложно регулируется с помощью пассатижей, после предварительного отжига дюраля.

Данный вариант не является окончательным, и в интернете можно найти массу чертежей винтов с двумя лопастями, с тремя лопастями, а также разных габаритов. В каждом случае размер пропеллера подбирается индивидуально.

Лодочный мотор из шуруповерта

Шуруповерты лучше всего подходят для изготовления моторов для лодки. Следует выбирать устройство на рабочее напряжение 12 V, чтобы можно было установить аккумулятор от автомобиля, емкостью 45-55 ампер-часов. Дорабатывается устройство элементарно.

Аккумуляторный лодочный мотор на базе шуруповёрта METABO BS 18 LT 5.2 Ач Watch this video on YouTube

Технология изготовления

Лодочные моторы из триммера изготавливаются двумя способами: все детали, наподобие винта, покупаются либо производятся своими руками. Второе решение потребует больше усилий, но и меньше затрат.

Как таковой чертеж нужен не для самого привода, а при изготовлении самодельного винта. Размеры последнего зависят от мощности привода и массы лодки. Винт с параметрами 100*30 мм вполне способен двигать транспорт весом до 120 кг.

1. Проще и быстрее соорудить мотор для лодки из триммера, если выбрать модель с прямым валом. Если используется аппарат с изогнутым валом – штанга выгнутой формы, ее придется почти полностью переделывать, так как стальной трос в принципе не может передавать доставочный крутящий момент. В этом случае трубку нужно будет изготовить своими руками из дюраля, затем впрессовать в нее бронзовую втулку, оставшуюся после разборки гнутого вала, и вставить заново подогнанный пластиковый держатель.
2. Самодельный винт вырезается из пластинки дюралюминия по чертежу, кромки затачиваются. Лопасть должна иметь изогнутую форму, для этого их по очереди отгибают на 10 мм. Винт всегда можно подкорректировать, подрезав или изогнув сильнее лопасти, если его работа при испытаниях окажется неудовлетворительной.
3. Винт устанавливается вместо триммерной головки. Обязательно использование кольцевой насадки, иначе лопасти могут пропороть материал лодки или повредить его. На фото – крепление винта.
4. Через интернет можно найти готовые наборы для переделки бензокосы в плавсредство. Он включает в себя привод и переходники к валу. Переходники универсальны, что позволяет обойтись без переделок изогнутой штанги и вала. Часто в такой комплект входит струбцина. В этом случае вся работа сводится к сборке модификации.
5. Управление – ручка стартера, может использоваться от триммера. Но если оно неудобное, что бывает часто, его заменяют любым подходящим переключателем – от велосипеда, например.
6. Самодельные лодочные моторы из триммера закрепляются струбциной на лодочный транец.

Подъемный механизм

Задача подъемного механизма состоит в том, чтобы перемещать мотор в различных плоскостях, как в горизонтальной, так и в вертикальной для того, чтобы не только управлять плавсредством, но и для того, чтобы можно было поднимать двигатель из воды. Самая простая конструкция — это система струбцин, с помощью которых крепится шуруповерт к подъемному механизму. Подъемный механизм должен жестко крепиться к лодке, тем более, если лодка резиновая. На струбцинах должны быть кольца, через которые проходит трубка, а внутри трубки проходит вал из стального прутка подходящего диаметра. Чтобы скольжение было легким, внутри трубки устанавливаются подшипники.

Редуктор и гребной винт

Шуруповерт развивает большие обороты, но для самодельного электромотора для лодки этого не нужно, поэтому нужен редуктор. Редуктор от болгарки — это самый подходящий вариант. Для крепления редуктора, верхняя часть его вала просто зажимается в патроне шуруповерта.

Понадобится так же гребной винт, который лучше сделать из нержавейки, толщиной 2,5-3,0 мм. Не стоит использовать алюминий или пластик.

Порядок действий:

1. В первую очередь вырезается квадратная заготовка, размерами 30х30 см.
2. В центре заготовки размечается квадрат, размером 5х5 см и через углы проводятся диагональные линии. По этим линиям нужно до маленького квадрата заготовку разрезать.
3. 4 полученных лепестка заокругливаются и поворачиваются на угол в 30 градусов.
4. В центре изделия нужно просверлить отверстие для крепления на редуктор.
5. После этого, гребной винт устанавливается на свое место и надежно закрепляется.

Гребной винт на шуруповерт 2. Лодочный мотор из шуруповерта Watch this video on YouTube
