Переделка в циркулярную пилу стационарную

Необходимые инструменты и материалы

Для правильного и надежного соединения деталей, создания жесткой конструкции, способной выдерживать большие нагрузки понадобятся:

  • инструменты:
  • болгарка с отрезными кругами;
  • сварочный аппарат;
  • молоток;
  • дрель с набором сверл;
  • разметочный инструмент – рулетка, метр, угольник, чертилка, керн;
  • расходные материалы – электроды, щетки по металлу;
  • струбцины, тиски
  • материалы:
  • уголки металлические или профильная труба;
  • металлический лист для рабочей плиты;
  • болты, шайбы, гайки, шпильки;
  • полоса металлическая;
  • доски из дерева твердых пород;

Изготовление ручки регулировочной штанги

Регулировка глубины пропила или высота выхода пилы над рабочей плитой регулируется на станине двумя способами:

  • созданием подъемного механизма рабочей плиты;
  • созданием регулировочного механизма подъема и опуская оси дисковой пилы и двигателя с ременной передачей.

Подъемный механизм второго типа можно представить в виде:

  • направляющих по которым происходит движение каретки с валом и двигателем;
  • регулировочной штанги с фиксирующими гайками;
  • рукояти с нанесенной шкалой регулировки.

Регулировочную рукоять можно сделать приварив к концу шпильки металлическую пластину. На расстоянии 4-5 мм от центра пластины, совмещенной с центром шпильки просверливаются отверстия под саморезы.

Для удобства работы на конец пластины приваривается стержень с таким расчетом, чтобы за него можно было вращать всю конструкцию.

В качестве шкалы можно использовать круглую шайбу из многослойной фанеры или пластмассы – ее одевают на шпильку и фиксируют, с одной стороны, саморезами, с другой – дожимают гайкой.

Собрав весь механизм подъема, опытным путем на фанеру наносится шкала, соответствующая определенной высоте подъема рабочей плиты.

Условия работы циркулярной пилы по дереву

Циркулярная пила необходима, в первую очередь для того, чтобы выполнить длинный разрез в деревянном массиве, точный и ровный, как натянутая струна. Обеспечить высокое качество реза можно, только выполнив три условия:

  • Большая скорость движения режущей кромки пилы. В идеале можно получить качество реза, сравнимое с поверхностью, шлифованной наждачной шкуркой;
  • Острая режущая кромка зуба циркулярной пилы. Некоторые марки дисков изготавливают из быстрорежущей стали, но лучше всего использовать инструмент с твердосплавными напайками;
  • Высокая жесткость системы «диск циркулярной пилы – рабочий стол». Чем выше жесткость, тем точнее и ровнее будет получаться линия разреза.

Любая пила с рабочим инструментом в виде зубчатого диска представляет серьезную опасность для работника, поэтому стол для циркулярной пилы своими руками стараются сделать максимально прочным и удобным в работе.

К сведению! В промышленных циркулярных пилах используют диски большого диаметра, до 60-70 см, поэтому обороты электродвигателя относительно небольшие – 800-1200 об/мин. У домашней циркулярки размеры режущего диска не превышают 25 см, поэтому скорость вращения требуется достаточно большая – до 10 000 об/мин.

Миниатюрный станок из двигателя от стиральной машины своими руками

А вот что касается двигателя от стиральной машины, то это, пожалуй, один из самых лучших вариантов мотора для сборки циркулярной пилы в домашних условиях. Моторы стиральных машин отличаются большим ресурсом и выносливостью. Небольшие обороты вала  целиком компенсируются конструкцией – в большинстве двигателей стиральных машин имеется проточка под шпонку шкива, а сам корпус имеет удобные отверстия для крепления. Повысить число оборотов пильного диска пилы можно, установив на мотор и рабочий вал шкивы разного размера или взять электромотор от центрифуги той же стиральной машины. Кстати, из двигателя центрифуги  можно сделать станок с прямой передачей, у такого мотора обычно длинный вал, и пилу небольшого диаметра можно установить прямо на него.\

Но главным преимуществом двигателя от стиральной машины выступает его мощность. Он рассчитан на длительный период работы, а для циркулярной пилы это самое главное.

Пошаговое руководство

Современный рынок предлагает покупателю большой ассортимент продукции, среди которых есть качественные товары и недорогие аналоги. Но, иногда, стоимость специализированного инструмента сильно завышена. Что касается самоделок, то торцовочную пилу из ручной циркулярки своими руками реально изготовить в домашних условиях.

Торцовочная пила

Как именно создается торцовка своими руками подробно рассказано далее.

Материал и инструменты:

  • лист фанеры;
  • оцинковка;
  • две мебельные направляющие или труба;
  • соединительные элементы;
  • электродрель;
  • лобзик по дереву;
  • распиловочный диск;
  • плоскогубцы;
  • нож, рулетка;
  • клей.

В качестве упора для полки может использоваться оконная или дверная петля.

Подготовка основания

Необходимо взять лист толстой фанеры и сделать в нем пропил для движения диска. Основание должно быть массивным, чтобы удержать полку с пилой. Размеры основания зависят от назначения будущей конструкции.

Работы лучше выполнять по заранее составленному чертежу, схеме. В основании подготавливается специальный паз, по которому будет двигаться пильный диск.

Деформированные листы с нарушенной целостностью в работу брать не разрешается.

Резак из болгарки

Определение высоты полки для поперечного движения

Расположение элемента конструкции может быть по правой или левой стороне стола. Следует выбрать высоту полки таким образом, чтобы зубчатый диск не резал основание.

Конструирование полки

Фрагмент толстой фанеры или ДСП, который устанавливается вдоль пропила под зубчатый диск. Крепление осуществляется на уголках саморезами на определенную высоту. Полку можно укрепить вторым слоем фанерного листа.

Выставление ограничителей

После закрепления полки, следует приступить к установке пилы. Ее необходимо зафиксировать таким образом, чтобы она входила в пропил и ничего не цепляла. Для этого используют ограничители. Материалом служит та же фанера. Крепят ограничители при помощи клея.

Выставление направляющих для заготовок

Выполняется из куска фанеры или ДСП шириной не меньше 10-ти сантиметров. Длина ее больше стола на 15-20 %. Крепится полоса струбцинами в двух местах. Направляющая меняет положение под нужным углом.

Пошаговая сборка

Изготовить своими руками стационарную циркулярную пилу можно из болгарки и ручного резака без внесения каких-либо изменений в конструкцию рабочего инструмента. Основание выполняется из пиломатериалов, что позволяет существенно упростить изготовление, избавляя от необходимости применять сложное сварочное оборудование. Пошаговая инструкция:

  1. Основание выполняется из бруса с размерами 40 на 40 миллиметров и листов фанеры.
  2. Столешница изготавливается из лакированной или ламинированной фанеры. В центре столешницы выполняется пропил, в который будет входить режущий диск.
  3. Снизу при помощи болтов или другого крепления фиксируют дисковую пилу.
  4. Устанавливается выключатель, который позволяет включать пилу без поднятия столешницы. Также можно выполнить циркулярку без включателя, для чего рабочую пилу переводят в режим «Включено», и в последующем останется только подать напряжение на инструмент.
  5. Из мебельных направляющих можно сделать передвижной упор, который крепится уголками к противоположной от выключателя стенке циркулярки. Наличие такого упора позволяет существенно упростить распил древесины.
  6. Продольный упор выполняется из металлического уголка, а его перемещение осуществляется за счет ослабления болтов. Фиксирующие болты находятся в небольших, расположенных параллельно друг другу, пропилах столешницы.
  7. Останется провести пробный запуск инструмента и при необходимости выполнить его регулировку.

Такой вариант изготовления циркулярной пилы станет отличным выбором в случае необходимости инструмента для распила досок толщиной до 3 сантиметров. Если же требуется изготовить мощный и многофункциональный аппарат для дома, то используют электродвигатели с мощностью в 5 кВт и более, которые позволяют обрабатывать и распиливать доски толщиной в 5−8 сантиметров.

Некоторые мастера изготавливают более сложный инструмент, подразумевающий использование мощных электромоторов, клиноременной передачи и пильных дисков большего диаметра. При наличии каких-либо сложностей в сети можно найти тематические видео, рассказывающие о том, как сделать циркулярку своими руками.

Originally posted 2018-04-18 12:27:28.

Самодельный стационарный станок

Предлагаемый проект стационарной циркулярной пилы собранной своими руками предусматривает использование уже готовых деталей и узлов. Сборка предусматривает всего несколько деталей, требующих токарную обработку. Основой модели выступает электромотор от старой стиральной машины.

Станина

Изготовление станины из профильной трубы было выбрано неслучайно. В конструкции использован профиль 20х20 мм и 25х25 мм.

Такая станина получилась прочной и устойчивой. Боковые стойки сделаны одинаковыми. Соединены они внизу профилем 25х25, а вверху имеется перемычка из трубы сечением 20х20 мм. Получившийся каркас настольной циркулярки приподнят над поверхностью на пластиковые ножки, это повысило устойчивость инструмента. На нижние перемычки установлены болты для крепления двигателя.

Узел крепления рабочего вала выполнен из гайки. Внутренняя резьба гайки сточена, диаметр соответствует внешнему диаметру подшипников вала. Для фиксации подшипников будет использовано стопорное кольцо, под которое сделана проточка.

Столешница

В качестве столешницы рабочего стола в циркулярке будет использован лист металла толщиной 2 мм. Этого вполне достаточно чтобы заготовка свободно перемещалась по рабочему столу.

В металле сделаны отверстия под посадку винтов с потайной головкой. Кроме металла в качестве стола можно использовать и дсп, и изготовить его из фанеры. Рабочий стол циркулярки рекомендуется делать так, чтобы к нему можно было установить упор.

Мотор

На двигателе уже имеется шкив. Это стандартный шкив, который применяется в стиральной машине.

В качестве точек крепления будут использованы удлиненные шпильки корпуса двигателя. Штатные шпильки были заменены на более длинные с резьбой М8. Кронштейны изготовлены из уголка 60х60 мм. В точке крепления к двигателю просверлены отверстия, а в местах крепления к станине сделана прорезь для регулировки натяжения ремня.

Передача вращения

В этой настольной циркулярной пиле будет использована ременная передача. От шкива двигателя вращение будет передаваться на рабочий вал при помощи клинового ремня. Шкивы на станке используются одного диаметра, поэтому скорость вращения рабочего вала будет такой же как и двигателя — 1450 оборотов в минуту. Это стандартные шкивы, используемые в стиральной машине.

Вал циркулярки взят из болгарки. Это решение вполне оправдано. Нет необходимости мудрить с токарными работами, уже есть готовая резьба с шайбами нужного посадочного диаметра. А подогнать диаметр вала можно своими руками, просто зажав вал в дрели и обработав его напильником.

Установленный на каркас рабочий вал со шкивом будет иметь такой вид.

Сборка

Сборка циркулярной пилы начинается с установки двигателя на каркас.

После установки двигателя надевается ремень.

После натяжения ремня и установки положения двигателя он фиксируется при помощи гаек.

Для защиты мотора от опилок на корпусе установлены защитные экраны.

Устанавливается и зажимается циркулярная пила на рабочий вал.

Для удобства включения устанавливается выключатель. Последний этап – установка рабочего стола циркулярки.

В качестве испытания проведено распил разных материалов: плиты из древесной щепы, куска ДСП, доски толщиной 30 мм.

Как видно результат впечатляет.

Дорабатываю нижнюю сторону монтажной пластины

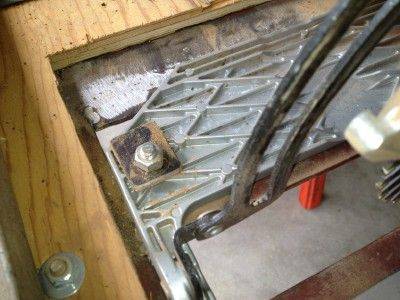

На первом фото показаны шпильки для крепления пилы. Литая основа крест-накрест, закрепленная в основании пилы, не оставляет места для гайки.

  • Добавил квадратную стальную шайбу, которую сделал, чтобы гайка могла работать как надо.
  • Вторая крепежная шпилька находится у отверстия на другом конце основания пилы. В левом нижнем углу фотографии вы можете увидеть шпильку и гайку, которая крепит стальную монтажную пластину в фанере. Монтажная пластина очень плотно прилегает к фанере, особенно с одной стороны.

На втором фото два деревянных блока для настройки пилы, прикрепленных шпильками и гайками.

  • Механический винт проходит через каждый из них, так что их кончики касаются основания пилы.
  • Любой винт можно повернуть на один оборот, чтобы переместить один конец основания пилы на несколько мм.

Стационарная циркулярная пила своими руками. Подробная инструкция

Наличие в домашнем хозяйстве необходимого минимума инструмента для несложных работ вполне оправдывает необходимость иметь в обиходе небольшой ящик с самыми простыми инструментами.

А вот когда возникает необходимость провести простой ремонт или реализовать давнюю мечту о небольшом хобби, вот тогда и возникает необходимость в покупке или самостоятельном изготовлении несложного, но очень нужного столярного инструмента – стационарной циркулярной пилы.

Практическое применение подобного рода инструментов у разных мастеров проходит по-разному, в одном все сходятся однозначно, это то, что такой станок просто необходим в парке домашнего инструмента.

В практическом плане стационарная циркулярная пила необходима:

  • для продольного роспуска древесины;
  • для обрезки краев не обрезной доски для получения ровных сторон;
  • для получения одинаковых по размерам планок, реек, досок;
  • для выборки части доски (четверти) для создания плотного соединения досок в щит.
  • в чисто хозяйственном плане циркулярка, просто необходима для резки дров из отходов деревообрабатывающего производства.

Вместе с тем в случае если к вопросу оборудования станка подойти творчески и приложить немного больше усилий, то в результате может получиться станок с целым набором универсальных функций:

Ручная конструкция циркулярки

Наиболее простым и относительно недорогим способом изготовление стационарного станка для распила древесины с помощью дисковой пилы будет переделка ручной монтажной дисковой пилы в стационарную. Суть переделки заключается в создании для промышленно изготовленного образца стандартной модели стационарной станины и рабочего стола.

Такая доработка позволит прикрепить пилу вверх станиной инструмента, закрепить ее на рабочем столе, и таким образом, использовать в качестве небольшой циркулярки. Направляющая для распила планок делается из стального уголка 25х25 мм, она крепится на рабочий стол.

Сама станина сваривается из уголков 25х25 мм, учитывая, что наибольший стандартный размер дисковой пилы составляет 230 мм, то такой станины достаточно для создания легкой, переносной но стационарной пилы, основное применение которой небольшие работы, не требующие долгого напряжения электродвигателя.

Такой вариант использования реализован в некоторых моделях отечественных и зарубежных производителей электроинструмента, в котором в качестве основы станка используется любая твердая поверхность, а сама монтажная пила крепится к основанию с помощью струбцин.

Настольная небольшая циркулярка

Такой вариант предусматривает изготовление корпуса станка из дерева или железного уголка или профильной трубы, с учетом того что размещение инструмента будет в настольном варианте. Поскольку основание будет небольшим, то использование такого инструмента открывает новые возможности. Такая деревообрабатывающая машина позволяет проводить работы в любом удобном месте.

Принцип создания такой машины похож на то, как создается ручная циркулярная пила – для основания изготавливается корпус, верхняя плита, устройство фиксации монтажной пилы или болгарки, в случае использования в качестве двигателя болгарку.

Для удобства работы рекомендуется направляющую планку изготовить с направляющими для фиксации упора в корпус основания, тем самым повысив надежность крепления. Для зажима здесь рекомендуется использовать болты с гайками-барашками, таким образом, дополнительно создав удобство в работе.

Изготовление настольного инструмента

Для комфортной работы со станками необходимо предусмотреть кроме уже упомянутых элементов еще и другие, необходимые для нормальной работы инструменты и приспособления:

  • на рабочей плите для удобства рекомендуется нанести сантиметровую шакалу, «0» которой соответствует стороне диска пилы;
  • для защиты от случайных сколов и щепок рекомендуется над диском предусмотреть установку защитного экрана из прозрачного пластика;
  • для облегчения распила, когда необходимо дополнительное усилие для прижимания доски рекомендуется продумать установку прижимного валика или деревянных прижимных пластин;
  • для облегчения работы и недопущения обратного срыва доски нужно предусмотреть установку упорных пластин.

Особенности сборки циркулярки своими руками из болгарки

Перед сооружением станка важно определиться с его назначением. Чтобы заготавливать дрова и выполнять несложный распил, достаточно надежно зафиксированного стола, в котором имеется прорезь для пил

Но такой станок сложно назвать безопасным или функциональным.

Чтобы выполнять большее количество работ, стоит сделать циркулярку, оснащенную координатным столом. Она должна иметь направляющие. Это поможет изменять градус. При этом стоит предусмотреть возможность переключения скоростей и замены дисков.

Сделать циркулярную пилу можно из разных приспособлений. Практически каждый мужчина имеет в ассортименте инструментов болгарку. Ее часто используют в домашних условиях. Для изготовления стационарной установки необходимо использовать верстак или специальный стол. Инструмент нужно фиксировать снизу.

Итак, как сделать циркулярку? Для этого нужно выполнить следующее:

  1. Натянуть на инструменте металлический ленточный хомут. Его стяжку нужно разместить снизу.
  2. Сложить полоску металла в 2 раза и зафиксировать в районе отверстий.
  3. Выполнить отверстия в редукторе болгарки.
  4. Прикрепить осевую рукоятку.

Сделать инструмент можно из болгарки

Как сделать подвижную каретку для циркулярки своими руками

Самый простой вариант салазок показан на следующем видео:

Пошаговая инструкция изготовления

Изготовление подобных простых вариантов проводится по следующей последовательности.

Расчет размеров

Они должны соответствовать размеру рабочего стола, с учетом размеров заготовок, которые будут пилиться. Для маленьких заготовок требуется небольшая площадь, и наоборот. На приведенном видео, салазки значительно шире рабочего стола, используются дополнительные опоры.

Выбор материала

Используется материал, который есть под рукой, либо в продаже по доступной цене.

Далее:

  1. Разметка листа для рабочего стола.
  2. Распиловка материала на подвижный стол электролобзиком, ручной или электропилой, УШМ и т.д.
  3. Замер направляющих брусков (уголков, профиля) на продольные и задний поперечный упоры.
  4. Распиловка направляющих по длине.
  5. Сборка. При этом главное, чтобы направляющие с обеих сторон были строго параллельно диску. Для этого выдерживается следующий порядок: Прикручивается одна направляющая, салазки ставят на место. Вторая направляющая прикручивается по фактическому расположению ползунка. Затем выполняется пропил рабочего стола салазок под диск самим пильным диском по дереву. При этом салазки просто передвигают навстречу работающему диску. Если стол из металла, его прорезают диском по металлу по разметке.
  6. Установка заднего упорного бруска.

В варианте, показанном на видео, в качестве регулятора ширины пропила используется боковой упор – простой П-образный металлический профиль на струбцине.

На фото боковые направляющие выполнены другим способом.

Здесь они не прикреплены с боков неподвижного стола, а расположены снизу. На дне салазок прикреплены ползунки, на неподвижном рабочем столе под ползунки имеются пазы.

Такой вариант меньше склонен к перекосу и заклиниванию.

Самодельные салазки с заводскими линейными направляющими, имеющие подшипники скольжения, такого недостатка лишены совсем. Их устанавливают сбоку неподвижного стола, на специальной станине. Подвижный рабочий стол может проходить как сверху неподвижного, так и на одном уровне, как на станках заводского изготовления. При этом расстояние от подвижного стола до пильного диска должно быть минимальным.

Необходимые материалы и инструменты

Для изготовления простейших салазок, типа показанных на видео, требуется:

Листовой материал. Рабочий стол может быть выполнен из разных материалов:

  • фанера толщиной от 10 мм и выше;
  • алюминий толщиной от 5-10 мм;
  • черный металл толщиной от 3-5 мм (чем больше площадь, тем толще, чтобы не гнулся), но это тяжелый материал;
  • любые другие негибкие и не хрупкие, достаточно прочные материалы (текстолит, стеклотекстолит, пластики с подходящими свойствами, ОСБ и т.д.);
  • брусок для фиксации заготовки сверху стола;
  • упор для ограничения ширины заготовки (уголок на струбцине, брусок на саморезах и т.д.).

Направляющие могут быть выполнены из разных материалов: бруски из сухой твердой древесины, мебельного ДСП, металлические уголки, специальный профиль для направляющих заводского изготовления, в том числе и с подшипниками.

Инструмент для изготовления применяется разный, в зависимости от наличия его у мастера и материала. Например, пилить материал можно ручной ножовкой, пилкой по металлу, отрезным диском УШМ, дисковой электропилой, сабельной пилой, электролобзиком.

Закрутить саморезы можно шуруповертом, электродрелью с регулятором оборотов, ручной отверткой и т.д.

В принципе, конструкция довольная простая и не требует каких либо чересчур подробных пошаговых инструкций.

Пошаговая инструкция

Процесс изготовления циркулярки из болгарки своими руками включает ряд этапов:

  • прежде всего, нужно сделать стол-основу;
  • установить саму болгарку и диск;
  • прикрепить упорную планку;
  • подвести электричество;
  • провести проверочный запуск.

Мы расскажем о том, как переделать болгарку в миниатюрную циркулярку. С её помощью можно пилить бруски, небольшие доски, рейки, используемые при ремонте или в частном хозяйстве.

Стол выглядит в форме верстака, основание которого чаще всего делается из пиломатериала.

  • Вначале берут листы ДСП и сколачивают из них миниатюрный стол, ножки которого выполняют на такой высоте, чтобы под станину помещалась болгарка. Крепят их к рёбрам жёсткости. Те, в свою очередь, изготавливаются из небольших досок и закрепляются по краю столешницы на расстоянии 7-10 см с нижней её стороны при помощи саморезов.
  • Верхнюю рабочую поверхность желательно сделать из ламинированной фанеры. Когда столешница (станина) готова, её переворачивают вниз лицевой стороной и проводят разметку под установку болгарки и пилочного диска. За основу берут элемент с болгарки, по нему делают замеры для прорези под новый диск. На его концах карандашом отмечают крайние границы будущего отверстия (прорези). Затем берут сверло и просверливают сформированные точки.
  • После этого при помощи линейки соединяют края образованных отверстий, проведя две параллельные линии на их ширине. Часть столешницы внутри таких линий вырезают при помощи болгарки. Прорезь под диск готова.
  • Затем следует приобрести новый диск в магазине. Оптимальным вариантом станет покупка образца для работ по дереву размером 125 мм с твердосплавными зубьями – их может быть 24, 36, 48.
  • Под рабочей поверхностью стола прикручивается планка, к которой крепят болгарку, используя струбцины. Зафиксировать её можно при помощи хомутов, сделанных самостоятельно, и затягивающих гаек. Одновременно в столе (в вырезанном отверстии) делают установку самого диска. Он должен располагаться так, чтобы большая его часть находилась на поверхности. Желательно провести крепление защитного козырька. Его продают в любом строительном магазине, поэтому купить такой элемент можно без труда. Крепят его обычно на петли, давая возможность козырьку откидываться.
  • Из металлического уголка или из пластикового обрезка старого плинтуса изготавливают упорную планку. Крепить её можно на фанеру или ДСП. По длине эта планка должна быть такой же, как и рабочая поверхность стола. Прикручивают планку (ограничитель) на расстояние не менее 2 см от зубьев пильного диска. На концах рейки делают два отверстия и проводят фиксацию в столе при помощи болтов или обычных саморезов.
  • Обрабатываемая доска или брусок должны полностью помещаться на столешнице, поскольку при движении диска на высокой скорости пиломатериал подвергается вибрации. Удержать пиломатериал на весу невозможно – есть вероятность получить серьёзные травмы.
  • На следующем этапе работ с внутренней стороны мини-стола делают крепление электрической розетки, через которую пускают провод и затем осуществляют установку выключателя. Обычно его фиксация проводится с наружной стороны одного из рёбер жёсткости. Провод от выключателя направляют к источнику питания – таким образом электричество подводят к циркулярке.

На этом работа закончена.

Народные умельцы, чтобы не изготавливать стол для циркулярки, в качестве опорного каркаса используют тиски. В самом начале делают зажим болгарки с диском на краю обычного стола, сняв защиту и открутив ручку болгарки. Затем берут фанеру или ДСП для формирования станины, в которой делают отверстие под диск. Крепят её путём просверливания отверстия, в него вставляется болт. Оно должно совпасть с отверстием на болгарке, где крепится ручка. Болт затягивают до упора, используя ключ.

Из подручных материалов изготавливают упорную планку или ограничитель. Крепят её болтами на концах станины с помощью обычных саморезов. Под весом болгарка может наклоняться вперед и цеплять диском саму столешницу. В этом случае нужна ручка. Её можно выкрутить из старого закаточного ключа и завинтить в болгарку, сделав подпорку для двигателя.

Работает такая миниатюрная самодельная конструкция чётко, распил реек и брусьев производит качественно.

Какой инструмент выбрать?

Используются ручные циркулярки, которые уже есть у хозяина. Особенность самодельных торцовок в том, что на большинстве конструкций их легко можно снять и использовать по прямому назначению, как ручную пилу. Поэтому необходимость покупать вторую циркулярку возникает не всегда. Но в следующих случаях лучше купить новую или вторую циркулярку:

  • Пила старая, срок службы истекает, нет смысла делать станину под неё, ведь новая пила может не подойти.
  • Конструкция такова, что снимать и ставить пилу долго.
  • Операции постоянно чередуются, и по очереди приходится работать то торцовкой, то ручной пилой. Частый монтаж/демонтаж неудобен.
  • Работают двое, один на торцовке, второй ручной пилой.

Критерии выбора такие же, как и для ручной циркулярки. При торцовке двигатель циркулярки испытывает практически такие же, и даже меньшие нагрузки, как и при работе ручной пилой. Поэтому повышенной мощности на простой торцовке не требуется. Мощность не будет лишней на торцовке с протяжкой, так как она пилит габаритные заготовки.

Например, Makita HS7601, ее технические характеристики:

  • Мощность 1200 Вт
  • Глубина пропила 66 мм, под углом 46 мм.
  • Обороты диска 5 200 об/мин.
  • Диаметр диска 190 мм, посадочный диаметр 30 мм.
  • Цена около 10 тыс. руб. 2021 год.

Или Интерскол ДП-190/1600М с техническими характеристиками:

  • Мощность 1600 Вт.
  • Глубина пропила 63 мм под прямым углом.
  • Обороты диска 4800 об/мин.
  • Диаметр диска 190 мм, посадочный диаметр 20 мм.
  • Цена от 6000 руб., 2021 год.

Также, рекомендуем почитать интересные статьи о выборе циркулярной пилы для дома и про рейтинг 10 лучших дисковых пил, в ней дана вся самая необходимая информация, которая обязательно пригодится при выборе инструмента.

Интерскол ДП 190 — отличный вариант для самодельной торцовки

Настольная циркулярная пила

Торцовка, то есть поперечный распил досок или брусков под прямым углом получается качественнее, если использовать специальное приспособление.

Из болгарки также можно сделать такой станок своими руками.

  1. Для этого болгарку с диском по дереву закрепляют на поворотной планке перпендикулярно направлению длины доски так, чтобы плоскость диска была направлена строго вертикально. Одна точка крепления должна располагаться в районе редуктора, а вторая – на противоположном конце машинки.
  2. В корпусе редуктора имеются резьбовые отверстия для крепления штатных рукояток. С помощью уголков и этих отверстий болгарку нужно прикрепить к подвижной части станка.
  3. Задняя часть корпуса крепится к доске хомутом. Защитный кожух на диск можно использовать от любого электроинструмента подходящего размера.
  4. Ближе к вертикальной опоре нужно закрепить упорный уголок. Располагаться он должен строго перпендикулярно плоскости диска, как в вертикальном, так и в горизонтальном направлениях.

Пружина на заднем конце планки служит для возврата торцовочной пилы в исходное положение после окончания реза. Горизонтальный стол должен иметь поперечный паз, в который входит диск при распиле доски. Диаметр диска выбирают, ориентируясь на ширину досок. Так торцовку можно проводить в один заход. Главное, внутреннее отверстие диска должно совпадать с креплением на оси редуктора.

Конструкция циркулярной пилы гораздо сложнее торцовочного станка. Время контакта диска пилы с древесиной довольно продолжительное, поэтому и надежность крепления корпуса болгарки к станине должна быть выше.

Сейчас читают: Насадки для бензопилы штиль 180

Вот так может выглядеть один из вариантов настольной циркулярки.

На фото видно, что рабочий стол состоит из двух плоскостей:

  • верхний стол предназначен для продвижения обрабатываемой детали;
  • нижний служит упором для шлифмашинки.

На верхней поверхности стола отчетливо видна головка болта, с помощью которого болгарка закреплена. Выступающий болт ограничивает ширину обрабатываемой доски. Справиться с этой проблемой можно, настелив еще один слой фанеры.

Упорный уголок должен иметь максимально возможную длину во избежание отклонения доски от направления распила. Крепление уголка лучше делать так, чтобы можно было менять рабочее расстояние между ним и диском: тогда ширина отрезаемой части тоже будет меняться.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
