Переделка шуруповерта на литиевые аккумуляторы 18650 14 В
При переделке шуруповертов разной мощности и фонариков с Ni-Cd на Li-ion, чаще используют аккумуляторы форм фактор 18650. Они легко встают в контейнер или гнездо, так как вместо двух-трех родных устанавливают один литиевый. Переделка АКБ шуруповерта должна вестись с учетом особенностей литиевых аккумуляторов на 18650.
Этот вид источников энергии не переносит глубокий разряд и излишний заряд. Значит, необходимо использовать платы управления величиной напряжения. Так как каждая батарея имеет свой характер, их заряд корректируется балансиром. Смысл переделки шуруповерта с напряжением на 14,4 В заключен в создании прибора с использованием литиевых аккумуляторов для облегчения ручного инструмента и повышения его работоспособности. Больше всего для этих целей подходят литиевые аккумуляторы 18650.
При подборе комплектующих, следует учесть, пусковой ток шуруповерта высок, необходимо выбрать соответствующий BMS на нужное количество банок и не менее чем на 30 А. Для переделки зарядки шуруповерта на литиевый аккумулятор необходимо запастись хорошим паяльником, не кислотным флюсом и толстыми проводами для выполнения перемычек.
- Литий-ионные банки в количестве 4 шт.
- Контроллер li-ion аккумулятора на 4 банки, хорошо подходит CF-4S30A-A. В нее встроен балансир, контролирующий заряд каждого элемента.
- Термоклей, флюс для паяния ТАГС, припой.
- Термостойкий скотч;
- Соединительные перемычки или толстый провод в изоляции сечением не менее 0,75 квадрата, порезанный для мостиков.
Порядок работы по переделке шуруповерта под 18650:
- Разобрать корпус и извлечь из контейнера связку из 12 Ni-Cd элементов.
- Убрать гирлянду, оставив разъем с выводами «+» и «-» . Вместо термодатчика установится термопара от контроллера.
- Спаять сборку, учитывая, что нельзя использовать кислоту, только нейтральный флюс и чистый припой. В период соединения нельзя разогревать крышки. Работать точечно.
- Подключить балансировочные точки к контроллеру, согласно схеме. На плате разъемы предусмотрены.
- Соединить сборку с выводами плюса и минуса.
- Проверить работоспособность схемы. Если все работает, собранную АКБ, контроллер разместить в гнезде, закрепить с помощью герметика.
Если ЗУ не универсальное, потребуется дополнительная переделка. Шуруповерты на 12 V с универсальным зарядным устройством собирают так же, но используется защитная схема подключения 3х18650 3,7 В на литиевые аккумуляторы. Точно так же переделывается отвертка с использованием комплекта АКБ 18650 в количестве 2 элементов.
Как переделать
Непосредственная замена аккумуляторов в шуруповерте не зависит от емкости питающих элементов. Процесс производится в несколько этапов, начинаясь с корпусной разборки аккумулятора.
Разборка блока питания для новой зарядки
Лучше, если он имеет шурупную или заклепочную сборку. Хуже если имеет место клеевое соединение, в этом случае все делается с предельной аккуратностью.
Затем изнутри удаляются все элементы, кроме контактных пластин или клемм. Новые батареи последовательно соединяются между собой выбранным способом (пайка, точечная сварка). Последовательность является ключевым фактором успеха, обеспечивая неизменность емкости и напряжения. Для соединения подходят провода сечением 2,5 мм², способные выдержать высокое напряжение при работе.
Пайка проводов к модулю стабилизации
Аккумуляторный блок и защитная плата BMS соединяются между собой при помощи проводов. Желательно использовать сечение 1,5 и даже 2,5 мм². Непосредственная схема подключения состоит в:
- Соединении провода идущего на плюс к соответствующему контакту платы, обозначенному B+;
- Соединении провода идущего на минус к соответствующему контакту платы, обозначенному B-;
- Провода с остальных контактов блока подключаются к клеммам, обозначенным на плате как B1, B2, B3. Количество соединений зависит от числа аккумуляторов.
Во избежание короткого замыкания защитный модуль изолируется от аккумуляторов термоусадкой, это убережет его от контактов пайки или сварки.
Пайка проводов блока питания с модулем
На самой плате BMS есть еще 2 контакта, обозначенные P+ и P-. От них провода идут к соответствующим клеммам старой микросхемы.
Установка напряжения
На резисторах устанавливается выходное напряжение. Этот показатель на каждый элемент не должен превышать 4,2 вольт.
Размещение в корпусе
Заключительный этап состоит в сборке аккумулятора. Корпусные части тщательно вычищаются, аккумуляторный блок вставляется в полости. Учитывая меньшие размеры, его крепят к поверхности посредством клея или герметика.
К клеммам припаивают провода плюс и минус, клеммник также укладывается в корпус, следом аккуратно помещается защитная плата BMS. В конце части корпуса соединяются шурупами, скобами или клеем.

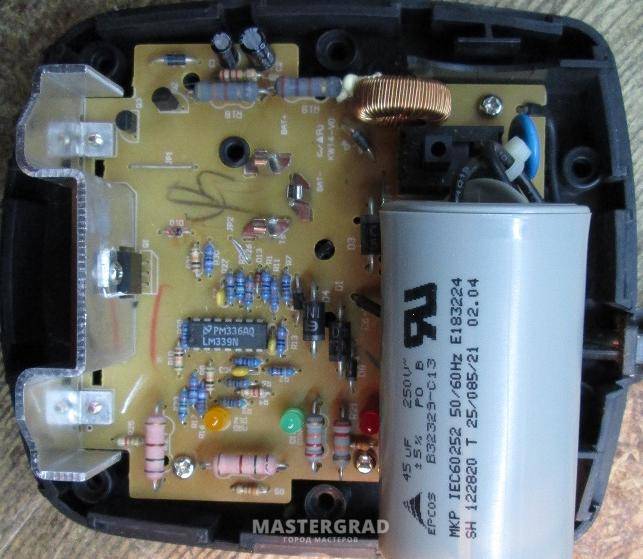

Отличие зарядного устройства от блока питания заключается в присутствии тока заряда. От него зависит уровень напряжения и соответствующие ограничения. Контроллер реагирует на перегрузку, некорректную полярность, несоответствие выходному значению. Как правило, устройство просто отключается.
Трансформация состоит в дополнении ЗУ, куда включают такой элемент как модуль BMS, с регулировкой резисторов. Остается задать нужные значения, достигнув которых заряд останавливается. Нередко при переделке зарядного устройства, зеленый индикатор не загорается. Вместо этого просто гаснет красная лампочка.
Большинство современных шуруповертов оснащается универсальными ЗУ. Они работают как на никель-кадмий, так и на литий. Приобретается готовая зарядка, но это дополнительные вложения.
Резюмируя, чтобы переделать АКБ шуруповерта на li ion 12 вольт либо 14, 18 вольт, необходим набор комплектующих, опыт работы с электрооборудованием и немного свободного времени. Целесообразно предварительно рассчитать общую стоимость вложений. Ремонт – долгая процедура, поэтому иногда проще купить новый шуруповерт, их цена сегодня не высока.
Общие правила зарядки аккумуляторов шуруповертов
Аккумуляторных батарей множество и для каждой есть свои регламенты зарядки. Даже в случае с аккумуляторами для автомобилей. Но есть общие правила для всех элементов питания и их стоит придерживаться.
Пользоваться лучше оригинальными ЗУ – зарядными устройствами, которые идут с завода в комплекте с шуруповертом. Никогда не заряжать батарею в помещении, где температура больше 40 °С. Не допускается попадание на корпус элементов прямого солнечного света.
Когда шуруповерт достигнет пика зарядки, об этом оповестит индикатор на зарядном устройстве. Такое оповещение есть на некоторых китайских ЗУ от Deko. После того, как АКБ остынет, ее можно вставить в шуруповерт и начинать работать.
Блок питания для шуруповерта
ТОП-5 мощных аккумуляторных шуруповерта
КАЛИБР ДА-20
Недорогой, удобно лежит в руке, автономность. По сборке, лучше некоторых макит или метабо. Светодиодная подсветка, малошумный. Время зарядки аккумулятора: 1.5 ч. В комплекте 2 аккумулятора, биты, кейс.
СОЮЗ ДШС-3320ЛУ
Подсветка сверления, хватает мощности для большинства ремонтно-слесарных работ. Ударный механизм, регулировка усилия завертки. Узкий, быстрозажимной патрон, переключение скоростей, индикация заряда. Зарядное устройство, съемный аккумулятор, кейс.
Sturm! CD3220L
Металлический редуктор, соотношение цена и качество. Блокировка шпинделя, встроенная светодиодная подсветка. Компактный, легкий и удобный. Конусовидный патрон, эргономичная рукоять, блокировка кнопки включения. Защита от перегрузок, регулировка частоты вращения, зарядное устройство, кейс.
Hyundai A 2020Li
Компактный размер, работа с потолком, есть защита от перегрузок. Можно переключать крутящий момент, есть режим сверления. Блокировка кнопки включения, импульсное зарядное устройство, кейс.
DEKO DKCD20FU-Li Li-Ion 2 А·ч 20 В х2 кейс набор
Небольшой шуруповерт, мощный, хорошего качества. Высокая емкость аккумулятора, наличие функции скорости вращения в зависимости от силы нажатия на курок. Долго держит батарею, заряжает за 1 час. В комплект входят универсальные резцы, фиксатор гнезд, деревообрабатывающие сверла и сверла для обработки камня. К этому можно добавить шестигранные ключи, магнитный держатель, зенковочная бита.
Переделка шуруповерта «Макита» на литиевый аккумулятор
Есть «Макита» шуруповерт с аккумулятором емкостью 1,3 А/ч и напряжением 9,6 В. Чтобы сменить на нем источник питания на литий-ионный, потребуется 3 компонента 18650. Переделка предоставит старому инструменту новые возможности: увеличит продолжительность работы на одном заряде, добавит мощность, так как рабочее напряжение поднимется до 10,8 В.
Для конструкции потребуется использовать BMS, управляющий контроллер, поддерживающий режим работы литиевых элементов в рабочих пределах. С этим прерывателем зарядка каждой банки будет равномерной без превышения 4,2 В, нижнее напряжение 2,7 В. Здесь применяется встроенный балансир.
Параметры контроллера должны сопровождать работу инструмента при повышении рабочего тока до 10-20 А. Обеспечить работу без отключения сможет плата на 30 А Sony VTC4, рассчитанная на емкость 2100 А/ч. Из 20 амперных подойдет Sanyo UR18650NSX принимающие энергии 2600А/ч. Плата нужна для 3 элементов, что маркируется в классификации 3S. При этом в плате должно быть 2 контакта, плюс и минус. Если выводы имеют обозначения с буквами «Р-«, «Р+», «С-», они предназначены для более поздних моделей шуруповертов.
Пошаговая инструкция переделки шуруповерта Макита на литиевые аккумуляторы выглядит так.
- Разобрать аккумулятор на клею можно, если на весу обстукивать место соединения молотком с мягкой головкой. Направление удара вниз, в стык по нижней части корпуса.
- Взять от старой сборки только контактные пластины, аккуратно отсоединив их от батареи. Датчик и размыкатель нужно оставить.
- Спаять 3 элемента последовательно, пользуясь флюсом ТАГС и перемычками с изоляцией. Сечение провода должно быть больше 0,75 мм2.
- Собрать схему с контроллером, и соединить блок питания с контактными разъемами проводами 1,5 квадрата.
- Проверить работоспособность схемы и собрать корпус, снова посадив его на клей.

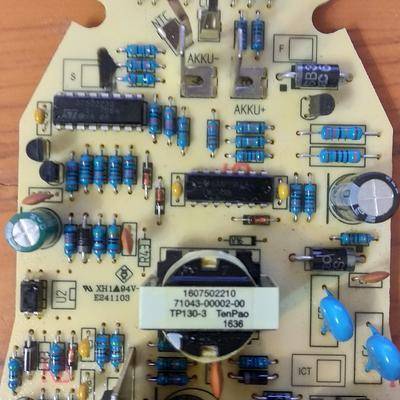

В шуруповерте со старым зарядным устройством DC9710 после окончания зарядки литиевого аккумулятора 18650 красный светодиод на панели выключится. За уровнем заряда следит встроенный контроллер.
ЗУ Макита DC1414 Т используют для зарядки источников питания на 7.2-14,4 В. Пока идет зарядка, горит красный свет. Но при зарядке литиевого аккумулятора, его напряжение не укладывается в стандарты солевых изделий, и после 12 В зарядное начнет мигать красным и зеленым. Но нужная зарядка уже есть. Шуруповерт готов к работе.
