Пила из электролобзика своими руками

Описание оборудования

Отрезные станки представляют собой простейшую конструкцию с жестко и неподвижно закрепленной станиной, которая выполняется из пиломатериалов или сваренного уголка и подвижной головки с рабочим органом дисковой пилой. С одинаковым успехом такой станок справиться с обрезкой вагонки, блок-хауса, строганных досок и тонких бревен, что позволяет использовать его для заготовки дров.

READ Стол для УШМ своими руками

Сегодня в продаже можно подобрать различные типы отрезных станков и стационарных болгарок для резки металла, которые будут различаться мощностью электропривода, своей конструкцией, предназначением и рядом других характеристик. Простейшие модели, которые выполнены по принципу поднимающегося и опускающегося круга, можно с легкостью собрать самостоятельно.

Такие агрегаты, изготовленные своими руками, не уступают в показателях функциональности промышленным моделям, при этом они отличаются компактными габаритами, отлично справляются со всеми возложенными на них функциями, а изготовление такой техники не представляет особой сложности.

Работа с настольным электролобзиком

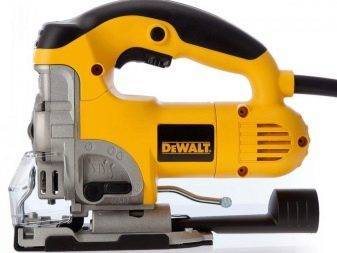

Электролобзик, как и ручной инструмент, позволяет работать с деревом, фанерой, тонким пластиком или оргстеклом. Самоделки, выполненные при помощи данного устройства, отличаются высокой точностью и сложными формами. Электролобзиком выпиливают отверстия для розеток в деревянных панелях, производят фигурную резку материалов.

При работе с электролобзиком нужно защищать глаза.

Существует ряд правил, используемых при работе с данным инструментом:

Не следует прикладывать чрезмерные усилия к материалу. Пила должна с оптимальной скоростью производить резку, иначе не удастся избежать поломок полотна или всего инструмента.
Для разной работы следует использовать полотна разной ширины. Например, для длинных ровных разрезов применяют широкую пилку.
Для резки тонких материалов применяется подложка из фанеры. Так будущее изделие сохранится от повреждений.
Необходимо использовать средства для защиты глаз, так как во время работы лобзик поднимает в воздух большое количество мелких опилок.
При работе с листовым пластиком скорость движения пилы следует установить минимальной. При высоких скоростях происходит перегрев материала, вследствие чего он начинает плавиться.
При выпиливании круглых отверстий предварительно проделывают дрелью небольшую дырку в фанере, после чего сквозь нее продевают полотно пилы и закрепляют в зажимах. Отверстия прямоугольной формы делают по тому же принципу, но прямые углы выпиливают не сразу. Для начала их делают скругленными, а после прохождения пилой по всему периметру вырезают оставшиеся треугольные фрагменты.
Для того, чтобы фанера не вибрировала при работе с ней, материал надо надежно удерживать обеими руками, прижимая к столу

Важно следить за тем, чтобы во время резки не происходило резких разворотов материала, иначе пилу может просто заклинить и оборвать. В местах поворотов фанеру следует несколько секунд подержать на месте, дав время инструменту расширить пространство для действий, после чего двигаться дальше.

Рейтинг лучших моделей

Электролобзики – это помощники при выполнении всевозможных работ по стройке и ремонту. Малый вес и компактность агрегата позволяют ему делать производительность труда более высокой. Обзор моделей подобных инструментов свидетельствует об их разнообразии в ценовой категории: есть недорогие бюджетные варианты, а также профессиональные с высокой ценой. Популярные фирмы-производители предлагают широкий ассортимент товаров, разных по надежности, характеристикам, функциональности.

Приведем топ-10 лучших электролобзиков.

• Bosch GST 65B характеризуется невысокой вибрационной степенью, надежностью в крепеже подошв, он довольно компактный и мало весит. Это устройство – достойный вариант для выполнения рабочих процессов в быту, на даче. При пользовании лобзиком не наблюдается усталости рук, что обуславливается удачной конструкцией и эргономичной основой. Благодаря обдуву пользователь может следить за правильностью линии распиливания. Bosch GST 65B выгодно используется в работах с древесиной, фанерным и металлическим материалом, вот почему данный электролобзик универсален.
• Bosch PST 10.8 LI выделяется на фоне остальных моделей, работающих с помощью аккумулятора. Инструмент немного весит, характеризуется плавностью при разгоне двигателя, а также регулируемой подошвой. К дополнительным функциям данного электролобзика относится наличие светодиодной подсветки. Данная модель способна функционировать в темное время суток благодаря аккумуляторному питанию.

• Makita 4329 выделяется среди других вариантов незначительной вибрацией. Он характеризуется тремя режимами маятникового хода, имеет прорезиненную ручку. Из минусов пользователи выделяют только длительность в замене полотна.
• AEG BST 18X – лобзик аккумуляторного типа, который характеризуется обширной функциональностью. А также модель оснащена экраном лицевой защиты, электронным тормозом, литой подошвой из алюминия. При всех своих преимуществах инструмент имеет невысокую стоимость. Неудобство может вызвать тяжесть электролобзика, поэтому уместным станет дополнительное использование стола при работе.

• Ryobi CJS 180L – это лобзик, который имеет обширные возможности и невысокую мощность. Весит агрегат немного, имеет указку лазерного типа и ограждение для защиты. Покупка аккумуляторов и зарядных устройств осуществляется отдельно. Ryobi CJS 180L часто применяется как настольное устройство.
• «Интерскол МП-100Э» – одна из отечественных моделей электролобзиков. Ее главным преимуществом считается низкая цена. Инструмент с легкостью выдерживает значительные нагрузки благодаря особому корпусу на редукторе. Крышка устройства откидная, поэтому лобзик можно с легкостью почистить.

• Bosch GST 14.4 V-LI Professional – один из лучших представителей лобзиков с аккумуляторами. Конструкция данной модели позволяет осуществить замену пилкодержателя при помощи одного движения. Инструмент оснащен подсветкой, функцией сдува опилок. Этот лобзик способен работать длительное время не заряжаясь.
• Makita JV100DWE характеризуется компактностью и возможностью регулировать маятниковый ход. Этот лобзик имеет бытовое предназначение, поэтому его применяют для домашних нужд. Инструмент не слишком мощный, но при этом довольно эффективный.

Как сделать станок из ручного лобзика?

Рассмотрим порядок действий при изготовлении лобзикового станка. Конструкция представляет собой рабочий стол с закрепленным снизу лобзиком. Коромысло состоит из жестко укрепленной стойки с подвижным подпружиненным рычагом. Этот вариант считается доступным и надежным, лишенным лишних узлов и деталей.

Для простоты и наглядности рекомендуется набросать рабочие чертежи, которые позволят уточнить некоторые особенности конструкции и ответить на возникающие вопросы относительно размеров, точек соединения и других деталей сборочного процесса.

Создание станка можно условно разделить на три этапа, которые следует рассмотреть по отдельности:

Подготовительный этап

Перед началом непосредственного изготовления станка необходимо произвести некоторую подготовку. Прежде всего, следует изготовить специальный переходник для установки пилки. В большинстве лобзиков посадочный конец пилки вставляется в гнездо и зажимается винтом.

Режущий орган станка — более тонкая и длинная пилка с отверстиями на концах, которые одевают на специальные штырьки (или сквозь которые проходят крепежные винты). Поэтому надо изготовить переходник, нижняя часть которого копирует хвостовик стандартной пилки для данного лобзика, а верхняя снабжена отверстием для винта с гайкой, которыми переходник соединяют со станочной пилой.

Здесь порядок действий ничем не лимитирован — некоторые вытачивают деталь нужной формы из металлической пластинки, другие берут обломок готовой пилки с хвостовиком и приваривают к нему стальную шайбу с последующей обработкой для аккуратности.

Кроме этого, надо подготовить необходимые инструменты и материалы, в числе которых присутствуют:

Рисунок 3 – Чертеж лобзикового станка

• болгарка;
• электродрель с набором сверл;
• шуруповерт;
• сварочный инвертор с электродами;
• куски ДСП или многослойной фанеры для рабочего стола и станины;
• соединительные уголки;
• крепежные элементы (саморезы или болты с гайками).

Приведенный список не исчерпывающий, могут понадобиться дополнительные инструменты или материалы.

Создание заготовок

Первым действием станет изготовление рабочего стола. Отпиливается кусок фанеры или ДСП запланированного размера. Здесь особых ограничений нет, но придется учесть величину помещения, в котором станок будет размещаться. Слишком маленький стол будет неудобен для работы с большим деталями, а излишняя площадь стола займет много места в комнате (или мастерской).

Как правило, выбирая величину стола, ориентируются на размер деталей, которые будут обрабатываться на станке. На столе делают отверстия для крепления лобзика и под пилку. Для этого от инструмента отвинчивают подошву, прикладывают ее к столу и отмечают центры отверстий под соединительные болты.

Рисунок 5 – Коромысло лобзикового станка

Вторым действием станет изготовление коромысла. Для него понадобится два элемента:

• стойка;
• подвижный рычаг.

Для стойки берут профильную трубу прямоугольного сечения и приваривают в нижней части опорную площадку.

Ее размер должен обеспечить неподвижность, устойчивость и надежность стойки во время работы под нагрузкой.

Высота должна соответствовать длине пилки в максимально поднятом состоянии плюс небольшой запас на размер узла крепления.

Оптимальный вариант — в среднем положении пилки подвижный рычаг находится в горизонтальном положении.

Подвижный элемент представляет собой балку, установленную на стойке при помощи шарнирного соединения. Длина передней части обеспечивает расположение узла крепления пилки точно над соответствующим элементом лобзика. Задняя часть рычага соединяется с пружиной, обеспечивающей натяжку.

Затем надо изготовить узел натяжения. Он представляет собой обычную пружину, которую натягивают с помощью регулировочного винта. Его крепят к одному концу пружины, продевают в специальную петлю на станине и натягивают при помощи гайки с шайбой.

Сборка

Процесс сборки не представляет сложности. Необходимо выполнить следующие действия:

1. Соединить рабочий стол и станину.
2. Установить лобзик.
3. Закрепить болтами стойку.
4. Установить рычаг.
5. Присоединить натяжную пружину и закрепить с обеих сторон.

Если расчеты были выполнены правильно, пилка будет перемещаться точно по вертикали без рысканий в стороны. Рекомендуется перед запуском лобзика проверить ее ход и убедиться, что никаких непредвиденных ситуаций не ожидается.

Необходимые инструменты и материалы

Сабельная пила представляет собой электрическую ножовку, предназначающуюся для распила дерева и некоторых металлических материалов. А если подобрать подходящее полотно, то можно обрабатывать даже камень, стекло, керамику и прочие твердые материалы. Благодаря длинной и узкой форме инструмента его можно использовать даже в труднодоступных, тесных местах. Кроме того, его очень удобно использовать на весу.

Электролобзик также является востребованным ручным инструментом, предназначающимся для распила различных материалов. Но, в отличие от сабельной пилы, данное устройство подходит для совершения точной работы с плоскими поверхностями. Чаще всего его используют для фигурной резки. Но для того, чтобы получить качественный результат, нужно наличие сноровки.

И сабельная пила, и электролобзик имеют свои преимущества и недостатки. Поэтому сказать, что из них лучше, довольно сложно. Но если сделать комбинацию этих двух инструментов, то можно получить в итоге что-то особенное. Для этого необходимо подготовить следующие материалы:

• деревянный брусок размером 18х7х4,5 см (точный размер зависит от габаритов пилы);
• металлическая пластина;
• металлическая труба диаметром 1,2 см и длиной 15 см;
• оцилиндрованный брус;
• пара деревянных прямоугольников размерами 14х7 см и 14х5 см (толщина обеих деталей должна быть не более 1 см);
• болты, саморезы для фиксации.

Помимо данных материалов также необходим сам электролобзик, из которого и будет изготавливаться сабельная пила, а также сверло.

Устройство лобзика с мускульным приводом

Самодельный станок несложно изготовить. Можно найти много чертежей этого изделия из фанеры. Лобзиком, своими руками и подручным инструментом за короткое время собирается простое, но функциональное устройство.

Сфера применения лобзиков обширна. Они используются для выпиливания фигурных изделий из разнообразных материалов. А также станки необходимы при раскрое пиломатериалов. При этом наружный контур заготовки остается неповрежденным. Если использовать различные пилочки, то самодельный лобзик прекрасно обработает натуральное дерево, фанеру, ДСП, пластик, металл, в частности, алюминий.

Примеры чертежи лобзикового станка своими руками, который работает от мускульной силы, неоднократно приводились в различных журналах советского времени.

Пилочки для такого лобзикового станка выпускаются в виде плоского полотна.

Основные части станка:

• Станина (А).
• Стол рабочий, в котором предусмотрена прорезь для пилы (Б).
• Большой шкив привода, выполняющий роль маховика (Г).
• Малый шкив привода. Привод совмещен с кривошипно-шатунным механизмом (Д).
• Рычаги (В).
• Педаль, раскручивающая маховик через кривошипно-шатунный узел (Е).
• Узел натяжения пилы (Ж).

Мастер, постоянно нажимая ногой на педаль, раскручивает маховик. Через ремень движение маховика передается на второй шкив. Который, в свою очередь, заставляет двигаться кривошипно-шатунный механизм с полотном пилы.

Если маховик правильно сбалансирован, без перекосов и с равномерной правильно подобранной массой, то пилочка достигает хорошей плавности хода. Подобный станок для выпиливания из фанеры позволяет быстро изготовить множество несложных однотипных изделий. Время и усилия на выпиливание существенно сокращаются.

При такой конструкции станка размер изначальной заготовки имеет ограничение. Он зависит от длины рычагов (В). При усложнении узора необходимо вращать изделие вокруг пилы.

Поскольку ножной привод не обеспечивает полностью равномерность хода и ограничивает свободу и фантазию мастера, то чаще всего подобные станки заменяют на электрические.

Модельный ряд лобзиковых станков

Чаще всего станки различаются во своей мощности электропривода, разброс значений огромный: от 90 до 500 Вт.

Также эти устройства подразделяется на разновидности исходя их своей принципиальной конструкции:

• универсальные;
• на подвеске;
• с градуировкой;
• с суппортом в нижнем положении;
• с суппортом двойным.

Лобзики с нижним суппортом

Схема элементов конструкции станка.

Самые употребляемые и популярные модели – станки с нижним суппортом. Их особенностью является разделение рабочей станины на верхнюю и нижнюю части.

Если в верхнем отделе находится лишь одно устройство для пиления и очистки, то в нижнем отделе располагается множество рабочих элементов: электрический мотор, переключатель, узел передачи и узел контроля. Такая конструкция дает возможность пилить листы материалов практических любого размера.

Станки с двойным суппортом

Самодельный лобзиковый станок с двойным суппортом отличается от нижнего суппорта наличием в верхнем отделе специальной дополнительной планки и рабочего стола с возможностью менять угол наклона и общую высоту.

Эти модели предназначены для работы с деталями негабаритных размеров. Такой станок сделать легче, чем предыдущую модель. В материалах, с которыми можно работать на нем, есть ограничения: их толщина не должны превышать 80-ти мм.

Станки на подвеске

Название говорит само за себя: модель подвижна, она работает без станины. Принципиальный момент в данной конструкции – это движение режущей пилки, а не расходника. Сам модуль крепится к потолку, пилка приводится в движение вручную.

Все это дает серьезные преимущества: таким образом можно создавать самые сложные узоры, размеры поверхности ничем не ограничены.

Станки универсальные

Такие аппараты обычно называют электролобзиковыми. Их особенность – возможность производить несколько операций типа шлифовки, полировки, пиления и т.д.

Лобзиковый станок из двигателя от стиралки

В самодельной конструкции привод может быть разным — на усмотрение мастера. Рассмотрим вариант с использованием стандартного мотора от стиралки-автомат.

Приступаем к работе. Сначала необходимо изготовить станину лобзикового станка.

Материалы можно использовать разные — какие есть в наличии. В данном случае автор сварил раму из полосы металла и профильной трубы.

Конструкция очень простая: из профильной трубы надо сделать ножки, а из полосы — обвязку и верхний каркас для крепления рабочего стола. В нижней части приваривается кронштейн из полосы металла, к которому будет крепиться кривошипно-шатунный механизм.

В первом варианте настольного лобзика использовался заводской механизм от швейной машинки. В данном же случае мы будем изготавливать этот узел своими руками.

Сначала надо сделать эксцентриковый вал. На токарном станке вытачиваем из стального кругляка вал требуемой формы.

На один конец вала надеваем подшипник, после чего надо будет приварить кусочек стального кругляка с смещением от центра.

Отрезаем кусок круглой трубы, который послужит корпусом. Вставляем внутрь него вал, и надеваем подшипник на второй конец.

К эксцентрику крепится металлическая полоса с подвижным (шарнирным) элементом. Еще один кусок полосы привариваем к корпусу.

К этой пластине приваривается направляющая для подвижного элемента.

На следующем этапе необходимо приварить самодельный кривошипно-шатунный механизм к раме.

К подвижному элементу (штоку), который ходит вверх-вниз, необходимо приварить держатель для пилки электролобзика.

После этого потребуется изготовить рабочий стол. Какой именно материал использовать — на ваше усмотрение. В идеале лучше использовать листовой металл. Но фанера или ЛДСП тоже сгодятся.

В рабочем столике надо сделать отверстие для пильного полотна.

Как и в предыдущем случае, необходимо изготовить блок подшипников. Привариваем его к Г-образной стойке. Но в данном случае стойка изготовлена не из профильной трубы, а из полосы металла. И сама стойка приваривается уже непосредственно к станине.

На последнем необходимо сварить опорную площадку для электродвигателя, и можно приступать к покраске.

На эксцентриковый вал надевается шкив. Устанавливаем движок от стиралки, и соединяем его вал с эксцентриковым с помощью ременной передачи (ремня).

Как изготовить лобзиковый станок своими руками, подробно показано на видео ниже. Идеей поделился автор Mr Novruz.

Для удобства кнопку включения/выключения двигателя лучше вынести на боковую сторону станины, как можно ближе к рабочему месту. В целом же, конструкция очень простая, и повторить ее — не составит никаких проблем.

Как работает электрический лобзик

Для лобзика характерна простая конструкция и несложный механизм работы. Тем не менее, при его использовании нужно учитывать определенные особенности. Чтобы понять, как можно сделать электролобзик своими руками в домашних условиях, необходимо ознакомиться с его устройством.

Основой электролобзика являются такие элементы:

• электродвигатель;
• редуктор;
• шток с зажимом пилки.

К дополнительным составляющим стоит отнести кнопку для запуска, опорный ролик, подошву, вентилятор для охлаждения. Некоторые устройства обладают дополнительными функциями. Их оснащают маятниковым ходом, подсветкой, пылесборником. Также в комплект иногда включается лазерная направляющая.

Принцип действия инструмента базируется на работе электродвигателя. После включения кнопки инструмент начинает вращаться, образуя возвратно-поступательные движения. В комплекте лобзика присутствует пилка, которая выполняет распил детали.

Как сделать лобзиковый станок из электролобзика своими руками

Для того чтобы не тратить деньги на приобретение стационарного лобзикового станка, его можно изготовить самостоятельно. Для этого не потребуется большое количество материала и применение специального инструмента. В необходимый перечень инструментов и материалов входят:

• ручной электрический лобзик;
• лист фанеры;
• шариковые подшипники;
• крепежные метизы;
• дрель с набором сверл;
• клей;
• гаечные ключи и отвертка.

Чтобы сделать лобзиковый станок в домашних условиях необходимо выполнить следующий алгоритм действий:

1. На лист фанеры установить деревянные бруски для улучшения прочностных качеств станка и зафиксировать их шурупами.
2. К брускам прикрепить доски, которые будут служить боковыми гранями будущего станка. Закрепить их тоже лучше при помощи шурупов.
3. Отмерив и разметив середину рабочего стола закрепить на ней опорную поверхность электролобзика.
4. Отмерив, место выхода пильного полотна просверлить сквозное отверстие в рабочем столе.
5. Соединить лобзик с опорной поверхностью. Затем установить пильное полотно.
6. Из листа фанеры вырезать заготовку размерами 40х100 мм. На одном конце высверлить отверстия для установки осей подшипников.
7. Установив в качестве проставок шайбы, зафиксировать шариковые подшипники. Расстояние между ними должно равняться толщине пильного полотна.
8. Между подшипников приклеить нерабочее пильное полотно электролобзика. Это необходимо для фиксации рабочей пилки в другой плоскости.
9. Из двух брусков собрать станину стационарного лобзика. Скрепить их лучше при помощи металлического уголка. Затем, на одном из концов стрелы зафиксировать заготовку с подшипниками.
10. Установить станину на место, прикрутив ее шурупами.

После этого можно подключать станок к сети и начинать работу.

Посмотрев видео можно ознакомиться с нюансами изготовления самодельного стационарного станка из электролобзика и посмотреть его в работе.

Основные характеристики лобзика

Помните, что любой вариант должен соблюдать установленные параметры:

• Оптимальный размер рабочей поверхности или стола должен находиться в пределах между 30 и 40 сантиметров. Меньший размер не удобен для обработки деталей, больший – представляет промышленные образцы;
• Мощность привода приравнивается к 150 Ватам. Эта самая реальная величина, способная принадлежать сооружению, сделанному в домашних условиях;
• Усилие вращения, которым наделяется пила, передается при помощи специального механизма. У него сложное название – кривошипно-шатунный механизм. Его основная задача изменить вращение на специальное возвратно-поступательное движение;
• У пилки есть определенный лимит колебаний в одну минуту. Этот показатель должен находиться между 800 и одной тысячей движений в минуту;
• Пилки для лобзикового станка имеют ряд особенностей. У пилки также есть лимит движений по вертикали – он не должен превышать пяти сантиметров;
• У большинства моделей есть функция контроля скорости, это позволяет выполнять работы более качественно и приспосабливаться под разные технические качества материала, с которым происходит взаимодействие;
• У лобзика есть лимит по параметрам материала, с которым осуществляется работа. Так ручной лобзик должен работать с пластиком и деревом, чьи параметры не превышают десяти сантиметров в толщину, а длина изделия не является больше показателя в тридцать пять сантиметров;
• Для каждого материала (будь то пластмасса или древесина) используется своя пила. Ширина пилы в среднем может варьироваться в диапазоне от двух до десяти миллиметром;
• Плавность работы обеспечивает механизм натяжения.

Обратите внимание!

• Индукционный нагреватель своими руками ️ — обзоры лучших вариантов изготовления. Разновидности конструкций самодельного прибора + пошаговый мастер-класс (160 фото)

• Пушка гаусса своими руками: ТОП-130 фото лучших способов создания своими руками. Особенности конструкции + мастер-класс для начинающих

• Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Изучая все особенности лобзиков, помните, что есть исключения из правил. Это промышленные образцы и варианты, предназначенные для фигурной работы малого размера. Чаще всего их первое отличие в высокой стоимости.

Шаг 3: Закрепляем лобзик на крышке

1. Снимите подошву с лобзика, с помощью идущего в комплекте шестигранника. В крышке уже есть одно отверстие, вам осталось просверлить еще три, чтобы в каждом углу было монтажное отверстие.
2. В центральной части фанерной крышки отметьте место, где будете закреплять подошву лобзика, и отверстие для полотна лобзика.
3. Теперь можно просверлить четыре отверстия в фанере, раззенковав их перовым сверлом, чтобы шляпки винтов были вровень с поверхностью. Осталось сделать отверстие под пилку.
4. Теперь наденьте подошву обратно на лыжи лобзика, и приложите фанерную крышку к подошве, чтобы пилка прошла в предназначенное для нее отверстие.
5. В расширение каждого монтажного отверстия вложите шайбу, вставьте в отверстия болты и закрутите их с другой стороны гайками. Закрутить болты было немного сложно, поэтому я фиксировал головку каждого болта плоской отверткой, и крутил с другой стороны гаечным ключом.

Общие сведения

Но в некоторых случаях использовать ручной инструмент для выполнения работ крайне сложно или даже неудобно – будет мешать плохая видимость линии реза, появляется необходимость удерживать заготовку двумя руками и прочее. Но основной проблемой ручного лобзика будет увод пилки в сторону, и это особенно проявляется при резке материалов с большой толщиной, а также малым радиусом кривизны. В таком случае не будет лишним распиловочный станок из лобзика, своими руками который сделать несложно и с этой задачей справится даже начинающий мастер.

Область применения станка и принцип действия

Главными конструкционными элементами можно назвать:

• Раму с натянутой пилкой.
• Кривошипно-щатунный механизм, который будет обеспечивать возвратно-поступательное движение рамы.
• Станина и рабочий стол.

Электрической лобзик способен с успехом заменить кривошипно-шатунный механизм, и приводить в движение раму с пилкой. Есть даже более простые конструкции, в которых электрический лобзик будет попросту прикреплен в перевернутом виде к рабочему столу вниз, а пилочка будет или удерживать свое положение во время работы благодаря собственной упругости, или будет зафиксирована сверху посредством направляющих/подпружиненным кронштейном, который перемещается вместе с ними при работе. Это даст возможность уменьшать потери мощности во время движения на рамку, но потребуется применения удлиненного типа пилок, которые не так уж часто можно встретить в продаже.

Достоинства

Главным преимуществом станка лобзикового типа будет возможность выполнения точного реза, а также никаких уводов пилки в сторону.

Более того, достоинствами лобзиковых станков перед ручными инструментами будет:

• Более эффективный контроль (визуальный) за точностью и направлением реза.
• Возможность применения направляющих элементов.
• Появляется возможность монтажа особых шаблонов, которые дадут возможность получить много одинаковых заготовок.
• Применяется более узкая пилочка, которая дает возможность уменьшать радиус кривизны и выпиливать детали более сложной конфигурации.

Вместе с таким достоинством будет еще одно – исчезнет необходимость организации рабочего места для выпиливания, потому  что станок будет расположен соответствующей для этого плоскостью.

Базовая конструкция и чертежи

Чтобы сделать распиловочный станок из лобзика по дереву, потребуется чертеж. Есть готовые платформы, которые дают возможность быстро сделать ручной инструмент полноценным станком. Но они обычно предназначены для электрических лобзиков от определенных производителей, а также не подойдут для всех остальных устройств. Более того, стоимость таких платформ чаще всего намного больше, чем стоимость инструмента.

По этой причине куда проще будет сделать станок своими рукам. Основой для такого станка будет рабочий стол. Опытным путем было установлено, что наибольшую эффективность смогли продемонстрировать столы из листового металла – они прочные, а также обеспечивают прекрасную точность монтажа, не требуется частая замена и уменьшение рабочей длины пилочного полотна. Электрический лобзик прикрепляют к столу через отверстия к опорной плоскости, и при необходимости будет несложно его отсоединить и применять стандартным образом.

Рабочий стол нужно установить на станину. Она бывает сделана из натуральной древесины, ДСП или прочих материалов. Основным требованием будет прочность, простота доступа к электрическому лобзику к удобный для мастера размер, а точнее высота. На торцевой части стола следует установить коромысло, на которое будет прикреплен второй конец распиловочного полотна  с устройством натяжения.

Есть два варианта конструкций натяжного устройства:

1. Жесткое коромысло и блок пружинного типа на конце с подвижным узлом крепления  пилочного полотна.
2. Подвижное коромысло, на котором есть пружинка на противолежащем конце и жестким узлом для крепления пилочного материала.

И первый, и второй вариант пользуются популярностью, обладают своими достоинствами и недостатками, а выбор обычно делают в пользу того варианта, который более простой и доступный  в техническом плане.

Для чего предназначены лобзиковые станки

Лобзиковые станки в первую очередь предназначены для выпиливания деталей или элементов сложной конфигурации в листовом материале: дереве, фанере, МДФ, ДВП, ДСП, пластике, алюминии. Также c их помощью производят выпиливание внутренних контуров изделий с предварительным просверливанием выпиливаемого материала.

Такой инструмент, в отличие от ручного или электрического лобзиков, оставляет работающему на нем свободными обе руки, что значительно облегчает работу и позволяет выполнить ее с наибольшей точностью. Большинство лобзиковых станков, при условии правильного подбора и установки пилочек, позволяют производить выпиливание даже в довольно толстых заготовках, со строгим соблюдением угла в 90º по отношению к плоскости заготовки.

Также, многие модели имеют наклонный стол, что дает возможность выполнять сложные узоры под строго заданными углами, отличными от прямого, что является практически невозможным при использовании ручного или электрического лобзиков.

Кроме домашнего использования, они широко применяются на мебельных производствах и предприятиях по изготовлению музыкальных инструментов. Правда, довольно часто их заменяют лазерными станками, но обожженные края, оставляемые последними, не делают их использование повсеместным.
