3 способа: как сделать плавный пуск для электроинструмента своими руками

Как сделать регулировку для УШМ в домашних условиях, самодельные варианты

Относительно простую схему регулировки на полупроводниковых приборах некоторые пользователи, имеющие навык работы с электротехническими технологиями, могут сделать самостоятельно. Однако, она не сможет эффективно подстраивать силу тока при снижении оборотов, и величина крутящего момента на рабочем валу может быть недостаточной. Это не будет большим препятствием при проведении работ по полировке, резке тонколистового металла или обработке мягких материалов (пластика и подобных ему).

Если изготовление схемы собственными руками вызывает затруднения или характер работ с болгаркой, например с камнем или керамикой, требует использовать более сложную систему с микросхемой, возможен вариант приобретения готового блока и установки его на болгарку.

Стандартный диммер для изменения яркости освещения нашел применение в эксплуатации болгарки в следующем видео.

Важно: мощность диммера должна быть минимум не меньше мощности болгарки. Качество полировальных работ и меньшее количество выделяемой пыли при их проведении определяют целесообразность доработки электрической части болгарки с использованием стандартного диммера

Данная конструкция требует разумной дозировки ручной нагрузки при проведении работ, так как не исключается перегрев двигателя и есть риск выхода его из строя.

Управление частотой вращения некоторых электрических инструментов можно осуществлять не только вручную с помощью поворотного колесика. Некоторыми устройствами удобнее управлять с помощью педалей. В следующем видео автор демонстрирует такой способ управления. Здесь взят регулятор оборотов выполненный в виде педали со швейной машинки и адаптирован для управления электрическим лобзиком. Ничего не мешает сделать такой вариант управления болгаркой, однако необходимость этого должна быть обоснована характером проводимых работ.

Без потери мощности

Регулятор, который изменяет обороты, не теряя мощности, самостоятельно изготовить практически невозможно. Такие устройства с обратной связью по отслеживанию величины оборотов и корректировкой на их основании силы тока выпускаются только производителями болгарок. Изготовить или установить самостоятельно можно только регуляторы на полупроводниковых схемах, которые не гарантируют 100% сохранения мощности при изменении частоты вращения шпинделя болгарки.

Как уменьшить/увеличить скорость вращения диска

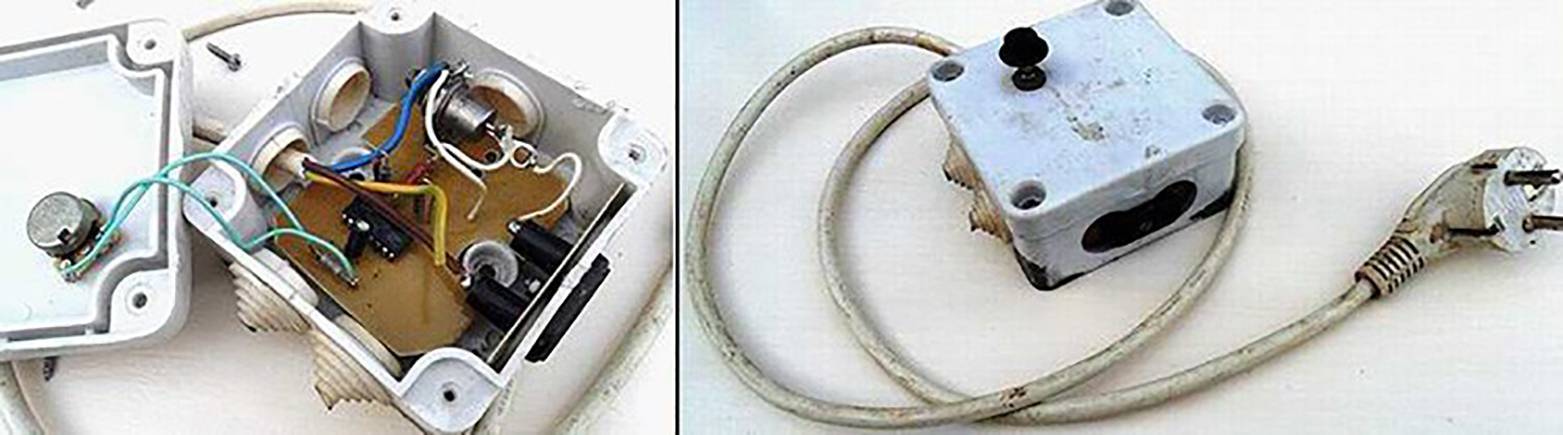

Готовую недорогую китайского производства плату можно смонтировать, как сделал автор следующего видео, в отдельном пластиковом корпусе, подключенного к кабелю с вилкой и установленном на нем розеткой. Подключив вилку к электрической сети, а болгарку к нему через розетку, можно изменяя регулировочным колесиком величину переменного сопротивления, устанавливать на УШМ требуемые обороты. Полировка поверхности таким электроинструментом будет производиться намного качественнее.

Как поставить, подключить

Пользователи болгарок придумали много разных способов компоновки регулятора оборотов и болгарки, для которой он предназначен. Он может находиться в качестве автономного элемента вне корпуса болгарки, так и встраиваться внутрь. Ниже представлены видео с такими вариантами.

В качестве внешнего управляющего устройства в следующем видео автор использует переноску с кнопкой включения/выключения. Как раз вместо этой самой кнопки вставляется готовая китайская плата на полупроводниках. Технология электромонтажных работ выполнена на хорошем техническом уровне. Такую переноску будет удобно использовать во время выполнения болгаркой работ, требующих применения низких оборотов.

Разместить дополнительные устройства внутри корпуса болгарки бывает достаточно сложной проблемой. Часто требуется принятие нетривиальных решений, как, например, в следующем видео. Здесь, чтобы поместить плату с регулировкой оборотов и плавным пуском, пришлось поменять кнопки, задействованные в работе рычага включения/выключения. В освободившееся пространство удалось разместить симистор с радиатором охлаждения регулятора оборотов и плату с микросхемой плавного пуска болгарки.

Как отключить, убрать датчик напряжения

В следующем видео у автора на одной из моделей болгарки вышел из строя регулятор оборотов. Попытки его отремонтировать не увенчались успехом. Автор описывает, как можно убрать поломанный регулятор и собрать электрическую схему без него (просто подключить обмотки статора напрямую через выключатель). Болгарка будет функционировать, только на одних лишь максимальных оборотах.

Пошаговая инструкция модернизации обычной переноски

Мое усовершенствование обычного удлинителя состояло из простых действий. Опишу весь процесс по-порядку:

Разобрал имеющуюся переноску и осмотрел ее содержимое.

Сделал в корпусе отверстие, предназначенное для провода, соединяющего с розеткой наружного монтирования.

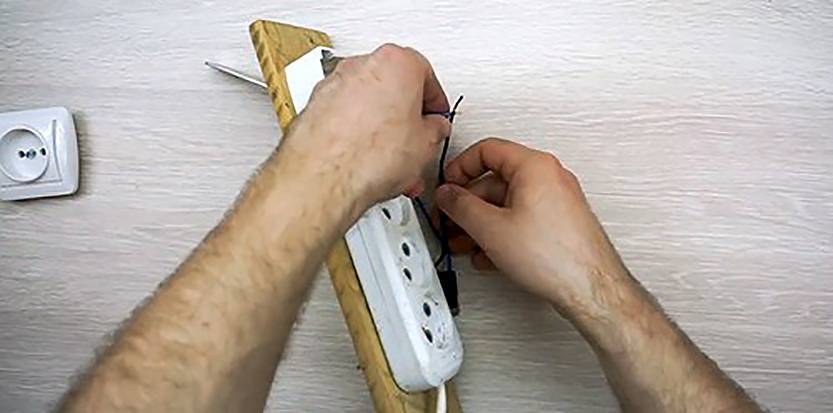

Зачистил с обоих концов ПВС 3*2,5.

Припаял провода к контактным клеммам электроудлинителя.

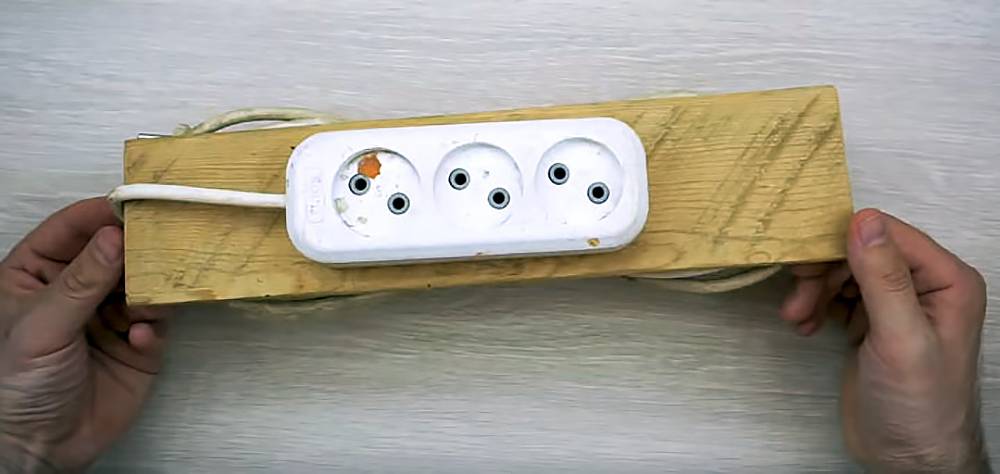

Зафиксировал переноску на деревянной планке и закрыл верхнюю часть.

Ввел кусочек провода в корпус дополнительной наружной розетки, который прикрутил к той же дощечке. Зачистил концы провода.

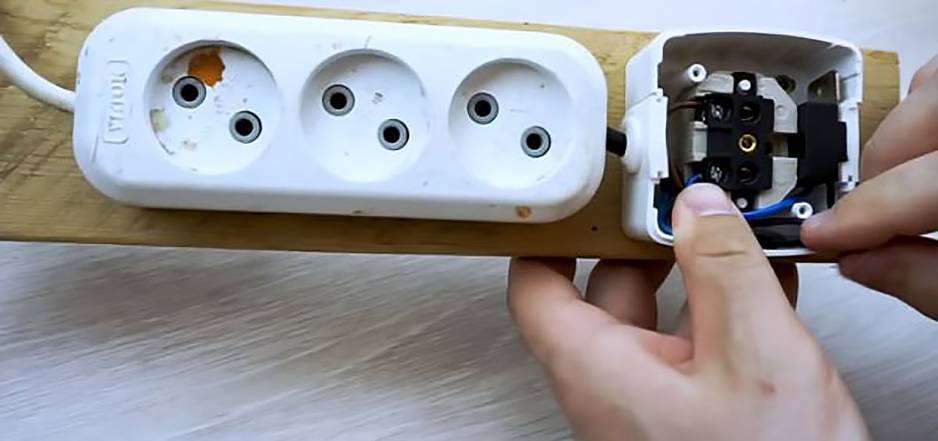

Подключил БПП ( как видно из схемы выше — последовательно ), прочно пропаял места соединений провода от удлинителя с блоком и изолировал термоусад о чной трубкой (вместо нее можно задействовать изоляционную ленту).

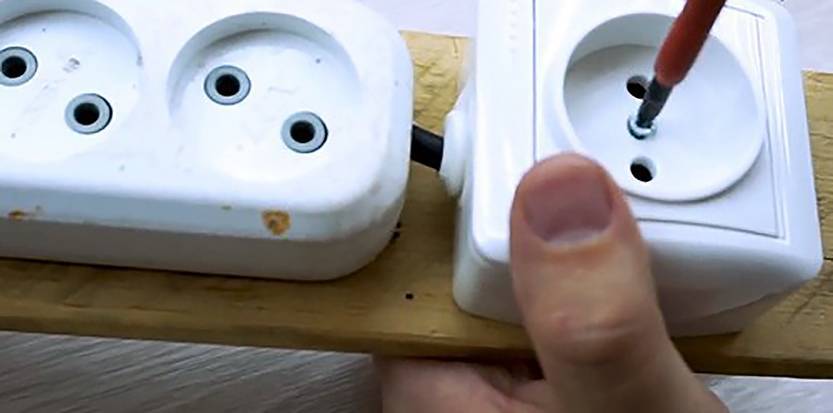

Аккуратно в ставил в корпус внешней розетки блок и контактные клеммы. Все легко помещается внутрь.

Закрыл крышку розетки и проверил работоспособность своего устройства.

Получилась универсальная и удобная конструкция. Мастер может использовать ее в разных режимах ( плавно запуска ть лю бой э лектроприбор или обычным способом), а также носить и применять повсюду: дома, в гараже, на даче и т.д.

В качестве альтернативы предлагаю еще один вариант усовершенствованной переноски с БПП и регулятором скорости оборотов.

Эта схема способствует плавной работе инструментов, с их выходом на номинальную частоту вращения. Что касается времени разгона, то заявленная скорость достигается быстрее или медленнее в зависимости от имеющегося конденсатора С3. Регулировать частоту вращения призван переменный резистор R2.

БПП можно установить и в рукоятку электрического инструмента. Но эта манипуляция сложнее, к тому же можно лишиться права на гарантийный ремонт. Целесообразнее приспособить для таких целей разветвительную коробку.

В схеме указан симистор TS122-25-5, однако сгодится и другой , лишь бы класс напряжения был не меньше IV и ток не меньше 1,5-2 номиналов.

Описанное приспособление призвано упростить работу с электроинструментами, повысить ее безопасность, а также увеличить срок эксплуатации применяемых устройств. Эти факторы в сочетании с простотой модернизации переноски позволяют получить необходимую в хозяйстве вещь.

Плавный пуск получил широкое применение в безопасном запуске электродвигателей. Во время запуска двигателя происходит превышение номинального тока (Iн) в 7 раз. В результате этого процесса происходит уменьшение эксплуатационного периода мотора, а именно обмоток статора и значительная нагрузка на подшипники. Именно из-за этой причины и рекомендуется сделать плавный пуск для электроинструмента своими руками, где он не предусмотрен.

Предохранители

Как и любые другие полупроводники, тиристоры необходимо защищать от перегрузки и короткого замыкания. Для защиты тиристоров от повреждения токами короткого замыкания обычно используются быстродействующие предохранители. Для их правильного выбора в технических характеристиках тиристорного модуля приводится параметр I2t, значение которого обязательно должно быть больше соответствующего значения в технических характеристиках предохранителя. При этом следует проверить, пользуясь временно-токовыми зависимостями, выдержит ли предохранитель максимально возможные для нашего устройства перегрузки.

Как сделать регулировку для УШМ в домашних условиях, самодельные варианты

Относительно простую схему регулировки на полупроводниковых приборах некоторые пользователи, имеющие навык работы с электротехническими технологиями, могут сделать самостоятельно. Однако, она не сможет эффективно подстраивать силу тока при снижении оборотов, и величина крутящего момента на рабочем валу может быть недостаточной. Это не будет большим препятствием при проведении работ по полировке, резке тонколистового металла или обработке мягких материалов (пластика и подобных ему).

Если изготовление схемы собственными руками вызывает затруднения или характер работ с болгаркой, например с камнем или керамикой, требует использовать более сложную систему с микросхемой, возможен вариант приобретения готового блока и установки его на болгарку.

Авторы представленных ниже видео предлагают свои подходы к решению оснастить болгарку регулировкой оборотов.

Стандартный диммер для изменения яркости освещения нашел применение в эксплуатации болгарки в следующем видео.

Важно: мощность диммера должна быть минимум не меньше мощности болгарки. Качество полировальных работ и меньшее количество выделяемой пыли при их проведении определяют целесообразность доработки электрической части болгарки с использованием стандартного диммера

Данная конструкция требует разумной дозировки ручной нагрузки при проведении работ, так как не исключается перегрев двигателя и есть риск выхода его из строя.

Управление частотой вращения некоторых электрических инструментов можно осуществлять не только вручную с помощью поворотного колесика. Некоторыми устройствами удобнее управлять с помощью педалей. В следующем видео автор демонстрирует такой способ управления. Здесь взят регулятор оборотов выполненный в виде педали со швейной машинки и адаптирован для управления электрическим лобзиком. Ничего не мешает сделать такой вариант управления болгаркой, однако необходимость этого должна быть обоснована характером проводимых работ.

Без потери мощности

Регулятор, который изменяет обороты, не теряя мощности, самостоятельно изготовить практически невозможно. Такие устройства с обратной связью по отслеживанию величины оборотов и корректировкой на их основании силы тока выпускаются только производителями болгарок. Изготовить или установить самостоятельно можно только регуляторы на полупроводниковых схемах, которые не гарантируют 100% сохранения мощности при изменении частоты вращения шпинделя болгарки.

Как уменьшить/увеличить скорость вращения диска

Готовую недорогую китайского производства плату можно смонтировать, как сделал автор следующего видео, в отдельном пластиковом корпусе, подключенного к кабелю с вилкой и установленном на нем розеткой. Подключив вилку к электрической сети, а болгарку к нему через розетку, можно изменяя регулировочным колесиком величину переменного сопротивления, устанавливать на УШМ требуемые обороты. Полировка поверхности таким электроинструментом будет производиться намного качественнее.

Как поставить, подключить

Пользователи болгарок придумали много разных способов компоновки регулятора оборотов и болгарки, для которой он предназначен. Он может находиться в качестве автономного элемента вне корпуса болгарки, так и встраиваться внутрь. Ниже представлены видео с такими вариантами.

В качестве внешнего управляющего устройства в следующем видео автор использует переноску с кнопкой включения/выключения. Как раз вместо этой самой кнопки вставляется готовая китайская плата на полупроводниках. Технология электромонтажных работ выполнена на хорошем техническом уровне. Такую переноску будет удобно использовать во время выполнения болгаркой работ, требующих применения низких оборотов.

Разместить дополнительные устройства внутри корпуса болгарки бывает достаточно сложной проблемой. Часто требуется принятие нетривиальных решений, как, например, в следующем видео. Здесь, чтобы поместить плату с регулировкой оборотов и плавным пуском, пришлось поменять кнопки, задействованные в работе рычага включения/выключения. В освободившееся пространство удалось разместить симистор с радиатором охлаждения регулятора оборотов и плату с микросхемой плавного пуска болгарки.

Как отключить, убрать датчик напряжения

В следующем видео у автора на одной из моделей болгарки вышел из строя регулятор оборотов. Попытки его отремонтировать не увенчались успехом. Автор описывает, как можно убрать поломанный регулятор и собрать электрическую схему без него (просто подключить обмотки статора напрямую через выключатель). Болгарка будет функционировать, только на одних лишь максимальных оборотах.

Зачем понадобился плавный пуск двигателя

Итак, проблема — на котельной есть насосы подпитки котла водой. Всего два насоса, и включаются они по команде от системы слежения за уровнем воды в котле. Одновременно может работать только один насос, выбор насоса осуществляет оператор котельной путем переключения водяных кранов и электрических переключателей.

Насосы приводятся в действие обычными асинхронными двигателями. Асинхронные двигатели 7,5 кВт включаются через обычные контакторы (магнитными пускателями). А поскольку мощность большая, то пуск очень жесткий. Каждый раз при пуске возникает ощутимый гидроудар. Портятся и сами двигатели, и насосы, и гидросистема. Иногда такое ощущение, что трубы и краны сейчас разлетятся вдребезги.

Кроме того, когда котёл остывший, и в него резко подается горячая вода (более 95 °С), то происходят неприятные явления, напоминающие взрывообразное бурление. Бывает и наоборот, воду с температурой 100 °С можно холодной – когда в котле находится сухой пар с температурой почти 200 °С. В этом случае тоже происходят вредные гидроудары.

Всего на котельной два идентичных котла, но во втором установлены частотники на насосы. Котлы (точнее, парогенераторы) вырабатывают пар с температурой более 115 °С и давлением до 14 кгс/см2.

Жаль, что конструкцией котла в электросхеме не предусмотрено было плавное включение двигателей насоса. Хотя котлы итальянские, на этом было решено сэкономить…

Повторюсь, что для плавного включения асинхронных двигателей мы имеем на выбор такие варианты:

  • схема «звезда-треугольник»
  • система плавного пуска (мягкий пуск)
  • частотный преобразователь (инвертор)

В данном случае необходимо было выбрать тот вариант, при котором бы было минимальное вмешательство в рабочую схему управления котлом.

Дело в том, что любые изменения в работе котла должны быть обязательно согласованы с производителем котла (либо сертифицированной организацией) и с надзорной организацией. Поэтому изменения должны быть внесены незаметно и без лишнего шума. Хотя, в систему безопасности я не вмешиваюсь, поэтому тут не так строго.

Мои постоянные читатели знают, что теперь, после сдачи экзаменов в Ростехнадзоре, я имею полное право выполнять работы по КИПиА в котельной.

Применение в болгарке

Во время пуска угловой шлифовальной машинки (УШМ) возникают высочайшие нагрузки динамического нрава на детали инструмента.

Дорогие модели снабжены УПП, но не простые разновидности, к примеру, УШМ. Инерционный рывок способен вырвать из рук УШМ, при всем этом происходит угроза жизни и здоровью. Не считая того, при пуске электродвигателя инструмента происходит перегрузка по току и в итоге этого — износ щеток и значимый нагрев статорных обмоток, изнашивается редуктор и может быть разрушение режущего диска, который может треснуть в хоть какой момент и причинить вред здоровью, а может даже и жизни. Инструмент необходимо обезопасить и для этого следует сделать болгарку с регулировкой оборотов и плавным запуском своими руками.

Простейшая схема

УПП с регулированием оборотов на тиристоре КУ 202 получил обширное применение благодаря очень обычный схеме выполнения (схема 1). Его подключение не просит особенных способностей. Радиоэлементы для него достать до боли просто. Состоит эта модель регулятора из диодного моста, переменного резистора (играет роль регулятора U) и схемы опции тиристора (подача U на управляющий выход номиналом 6,3 вольта) российского производителя.

Благодаря размерам и количеству деталей регулятор этого типа можно встроить в корпус электроинструмента. Не считая того, следует вывести ручку переменного резистора и сам регулятор оборотов можно доработать, встроив кнопку перед диодным мостом.

Основной механизм работы заключается в регулировке оборотов электродвигателя инструмента благодаря ограничению мощности в ручном режиме. Эта схема позволяет использовать электроинструмент мощностью до 1,5 кВт. Для роста этого показателя нужно поменять тиристор на более мощнейший (информацию об этом можно отыскать в вебе либо справочнике). Не считая того, необходимо уHonor и тот факт, что схема управления тиристором будет отличаться от начальной. КУ 202 является хорошим тиристором, но его значимый недочет состоит в его настройке (выборка деталей для схемы управления). Для воплощения плавного запуска в автоматическом режиме применяется схема 2 (УПП на микросхеме).

Процесс модернизации удлинителя

Для начала разбираем электроудлинитель и делаем в корпусе отверстие для нового провода, который будет подсоединяться к розетке внешнего монтажа. Зачищаем ПВС 3 × 2,5 с обоих концов.

READ Как Установить Леску На Триммер Электрический Калибр

Самодельные варианты

Существует множество схем модернизации электроинструмента при помощи УПП. Среди всех разновидностей широкое применение получили устройства на симисторах. Симистор — полупроводниковый элемент, позволяющий плавно регулировать параметры питания. Существуют простые и сложные схемы, которые отличаются между собой вариантами исполнения, а также поддерживаемой мощностью, подключаемого электроинструмента. В конструктивном исполнении бывают внутренние, позволяющие встраиваться внутрь корпуса, и внешние, изготавливаемые в виде отдельного модуля, выполняющего роль ограничителя оборотов и пускового тока при непосредственном пуске УШМ.

Простейшая схема

УПП с регулированием оборотов на тиристоре КУ 202 получил широкое применение благодаря очень простой схеме исполнения (схема 1). Его подключение не требует особых навыков. Радиоэлементы для него достать очень просто. Состоит эта модель регулятора из диодного моста, переменного резистора (выполняет роль регулятора U) и схемы настройки тиристора (подача U на управляющий выход номиналом 6,3 вольта) отечественного производителя.

Благодаря размерам и количеству деталей регулятор этого типа можно встроить в корпус электроинструмента. Кроме того, следует вывести ручку переменного резистора и сам регулятор оборотов можно доработать, встроив кнопку перед диодным мостом.

Основной принцип работы заключается в регулировке оборотов электродвигателя инструмента благодаря ограничению мощности в ручном режиме. Эта схема позволяет использовать электроинструмент мощностью до 1,5 кВт. Для увеличения этого показателя необходимо заменить тиристор на более мощный (информацию об этом можно найти в интернете или справочнике). Кроме того, нужно учесть и тот факт, что схема управления тиристором будет отличаться от исходной. КУ 202 является отличным тиристором, но его существенный недостаток состоит в его настройке (подборка деталей для схемы управления). Для осуществления плавного пуска в автоматическом режиме применяется схема 2 (УПП на микросхеме).

Плавный пуск на микросхеме

Оптимальным вариантом для изготовления УПП является схема УПП на одном симисторе и микросхеме, которая управляет плавным открытием перехода p-n типа. Питается устройство от сети 220 В и ее несложно собрать самому. Очень простая и универсальная схема плавного пуска электродвигателя позволяет также и регулировать обороты (схема 2). Симистор возможно заменить аналогичным или с характеристиками, превышающими исходные, согласно справочнику радиоэлементов полупроводникового типа.

Схема 2. Схема плавного пуска электроинструмента

Устройство реализуется на основе микросхемы КР118ПМ1 и симисторе. Благодаря универсальности устройства его можно использовать для любого инструмента. Он не требует настройки и устанавливается в разрыв кабеля питания.

При пуске электродвигателя происходит подача U на КР118ПМ1 и плавный рост заряда конденсатора С2. Тиристор открывается постепенно с задержкой, зависящей от емкости управляющего конденсатора С2. При емкости С2 = 47 мкФ происходит задержка при запуске около 2 секунд. Она зависит прямо пропорционально от емкости конденсатора (при большей емкости время запуска увеличивается). При отключении УШМ конденсатор С2 разряжается при помощи резистора R2, сопротивление которого равно 68 к, а время разрядки составляет около 4 секунд.

Для регулирования оборотов нужно заменить R1 на резистор переменного типа. При изменении параметра переменного резистора происходит изменение мощности электромотора. R2 изменяет величину тока, протекающего через вход симистора. Симистор нуждается в охлаждении и, следовательно, в корпус модуля можно встроить вентилятор.

Таким образом, для запуска электродвигателей различного инструмента необходимо использовать УПП заводского изготовления или самодельные. УПП применяются для увеличения срока эксплуатации инструмента. При запуске двигателя происходит резкое увеличение тока потребления в 7 раз. Из-за этого возможно подгорание статорных обмоток и износ механической части. УПП позволяют значительно снизить пусковой ток. При изготовлении УПП самостоятельно нужно соблюдать правила безопасности при работе с электричеством.

Устройство плавного пуска — электротехническое устройство, используемое в асинхронных электродвигателях, которое позволяет во время запуска удерживать параметры двигателя (тока, напряжения и т.д.) в в безопасных пределах. Его применение уменьшает пусковые токи, снижает вероятность перегрева двигателя, устраняет рывки в механических приводах, что, в конечном итоге, повышает срок службы электродвигателя.

Различия между «звездой» и «треугольником»

Исходя из теории и практических знаний основ электротехники, способ подключения «звезда», позволяет электродвигателю работать плавнее и мягче. Но при этом данный способ не позволяет выйти двигателю на всю мощность, представленную в технических характеристиках.

Соединив фазные обмотки по схеме «треугольник», двигатель способен быстро выйти на максимальную рабочую мощность. Это позволяет использовать по полной КПД электродвигателя, согласно техпаспорта. Но у такой схемы соединения есть свой недостаток: большие пусковые токи. Для уменьшения значения токов применяют пусковой реостат, позволяя осуществить более плавный пуск двигателя.

Пускатели для болгарок с симистором на 20 А

Устройства с симисторами на 20 А подходят для профессиональных болгарок. У многих моделей применяются контакторные резисторы. В первую очередь они способны работать при высокой частоте. Максимальная температура пускателей равняется 55 градусам. У большинства моделей хорошо защищен корпус. Стандартная схема устройства предполагает применение трех контакторов емкостью от 30 пФ. Эксперты говорят о том, что устройства выделяются своей проводимостью.

Минимальная частота у пускателей составляет 35 Гц. Работать они способны в сети постоянного тока. Подключение модификаций осуществляется через переходники. Для моторов на 200 Вт хорошо подходят такие устройства. Фильтры довольно часто устанавливаются с триодами. Показатель чувствительности у них равняется не более 300 мВ. Довольно часто встречаются проводные компараторы с системой защиты. Если рассматривать импортные модели, то у них имеется интегральный преобразователь, который устанавливается с изоляторами. Проводимость тока обеспечивается на отметке 5 мк. При сопротивлении 40 Ом модель способна стабильно поддерживать большие обороты.
